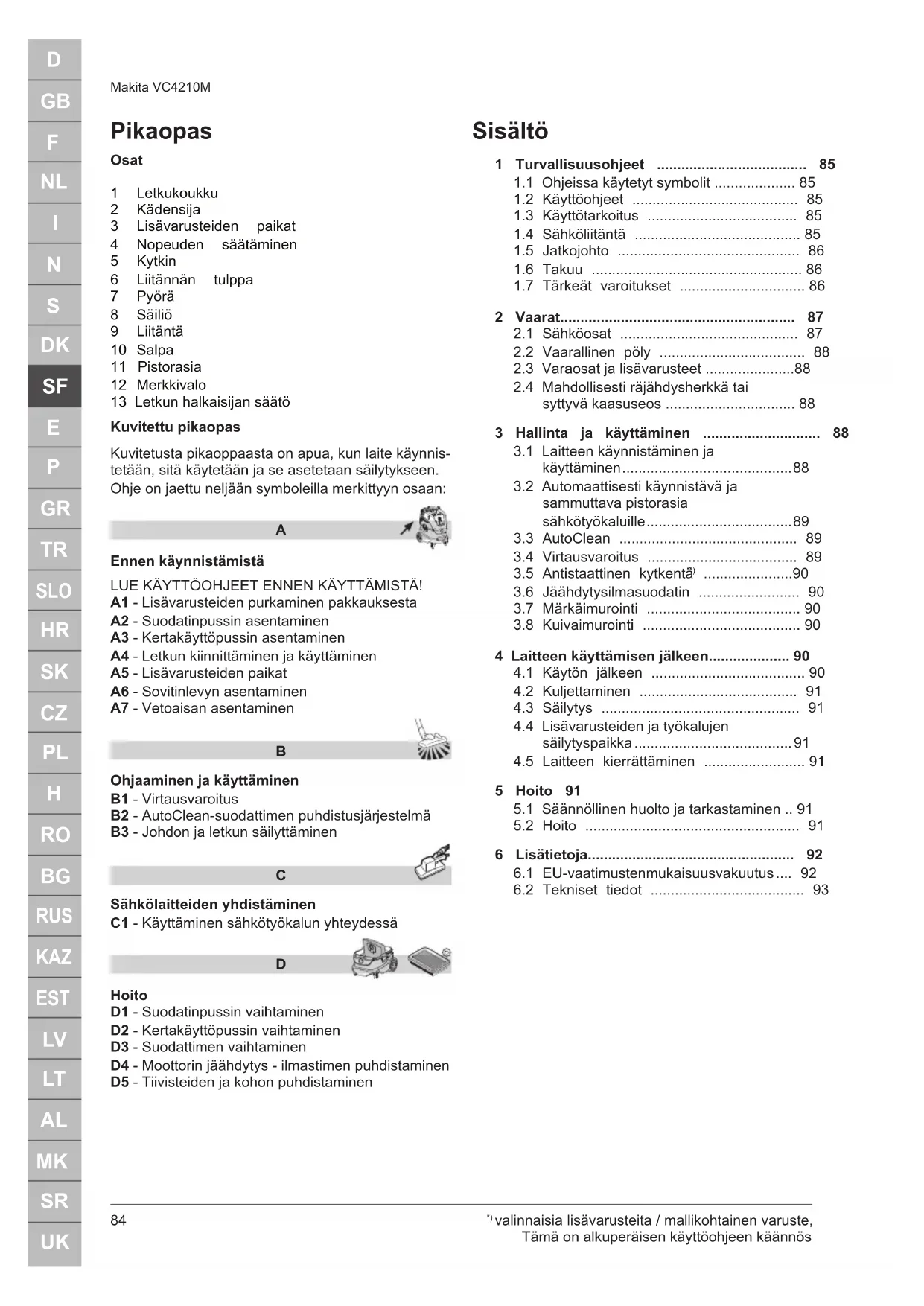

KÄYTTÖOHJE VC4210M MAKITA

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös Pikaopas Osat 1 Letkukoukku 2 Kädensija 3 Lisävarusteiden paikat 4 Nopeuden säätäminen 5 Kytkin 6 Liitännän tulppa 7 Pyörä 8 Säiliö 9 Liitäntä 10 Salpa 11 Pistorasia 12 Merkkivalo 13 Letkun halkaisijan säätö Kuvitettu pikaopas Kuvitetusta pikaoppaasta on apua, kun laite käynnis- tetään, sitä käytetään ja se asetetaan säilytykseen. Ohje on jaettu neljään symboleilla merkittyyn osaan:

Ennen käynnistämistä LUE KÄYTTÖOHJEET ENNEN KÄYTTÄMISTÄ! A1 - Lisävarusteiden purkaminen pakkauksesta A2 - Suodatinpussin asentaminen A3 - Kertakäyttöpussin asentaminen A4 - Letkun kiinnittäminen ja käyttäminen A5 - Lisävarusteiden paikat A6 - Sovitinlevyn asentaminen A7 - Vetoaisan asentaminen

Ohjaaminen ja käyttäminen B1 - Virtausvaroitus B2 - AutoClean-suodattimen puhdistusjärjestelmä B3 - Johdon ja letkun säilyttäminen

Sähkölaitteiden yhdistäminen C1 - Käyttäminen sähkötyökalun yhteydessä

Hoito D1 - Suodatinpussin vaihtaminen D2 - Kertakäyttöpussin vaihtaminen D3 - Suodattimen vaihtaminen D4 - Moottorin jäähdytys - ilmastimen puhdistaminen D5 - Tiivisteiden ja kohon puhdistaminen Sisältö 1 Turvallisuusohjeet ..................................... 85

1.1 Ohjeissa käytetyt symbolit .................... 85

1.2 Käyttöohjeet ......................................... 85

1.3 Käyttötarkoitus ..................................... 85

1.4 Sähköliitäntä ......................................... 85

1.7 Tärkeät varoitukset ............................... 86

2.3 Varaosat ja lisävarusteet ......................88

2.4 Mahdollisesti räjähdysherkkä tai

syttyvä kaasuseos ................................ 88 3 Hallinta ja käyttäminen ............................. 88

3.1 Laitteen käynnistäminen ja

käyttäminen .......................................... 88

3.2 Automaattisesti käynnistävä ja

sammuttava pistorasia sähkötyökaluille .................................... 89

3.5 Antistaattinen kytkentä

3.6 Jäähdytysilmasuodatin ......................... 90

4 Laitteen käyttämisen jälkeen.................... 90

4.4 Lisävarusteiden ja työkalujen

5.1 Säännöllinen huolto ja tarkastaminen .. 91

6.1 EU-vaatimustenmukaisuusvakuutus .... 92

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös 1 Turvallisuusohjeet Tämä asiakirja sisältää tärkeitä tietoja laitteesta ja pikaohjeen. Lue tämä käyttöohje perusteellisesti ennen laitteen käynnistämistä ensimmäistä kertaa. Säilytä nämä ohjeet myöhempää käyttöä varten. Tuki Laitteesta on lisätietoja verkkosivuillamme osoittees- sa www.makita.com. Saat lisätietoja maassasi toimivasta Makita-huolto- korjaamosta. Lisätietoja on tämän asiakirjan lopussa.

1.1 Ohjeissa käytetyt symbolit

VAARA Vakavan tai pysyvän loukkaantumisen tai hen- genvaaran aiheuttava vaara. VAROITUS Vakavan loukkaantumisen tai hengenvaaran aiheuttava vaara. HUOMAUTUS Lievän loukkaantumisen tai vaurion aiheuttava vaara.

• saavat käyttää vain sen käyttökoulutuksen saa- neet ja sen käyttämiseen perehtyneet henkilöt

• saa käyttää vain valvotusti. Laitetta ei ole tarkoitettu sellaisten henkilöiden (mu- kaan lukien lasten) käyttöön, joiden aisteissa tai fyy- sisissä tai henkisissä kyvyissä on puutteita tai joiden kokemus ja tietämys eivät riitä laitteen käyttöön. Lapsia tulee valvoa, jotta he eivät leiki laitteella. Älä käytä vaarallisia työskentelymenetelmiä. Laitetta ei saa koskaan käyttää ilman suodatinta. Katkaise virta ja irrota pistoke pistorasiasta

• ennen puhdistamista ja huoltoa

• ennen osien vaihtamista

• ennen lisälaitteen vaihtamista

• jos muodostuu vaahtoa tai laitteesta vuotaa nes- tettä. Käyttöhjeiden ja työturvallisuusmääräysten lisäksi on noudatettava yleisiä turvallisuusmääräyksiä. Käyttäjille on annettava seuraavat tiedot ja koulutus ennen käyttämisen aloittamista:

• laitteen käyttäminen

• kerättävään materiaaliin liittyvät vaarat

• kerätyn materiaalin turvallinen hävittäminen.

Tämä siirrettävä pölynkeräin on suunniteltu, kehitetty ja testattu huolellisesti, jotta se toimii tehokkaasti ja turvallisesti, kun se pidetään kunnossa ja sitä käyte- tään seuraavia ohjeita noudattaen. Tämä laite on tarkoitettu ammattikäyttöön esimer- kiksi sairaaloissa, kouluissa, hotelleissa, tehtaissa, myymälöissä ja toimistoissa sekä vuokrattavaksi. Tämä laite sopii myös teolliseen käyttöön, kuten tuo- tantolaitoksissa, rakennustyömailla ja työpajoissa. Vain laitteen käyttäjät voivat estää väärinkäytön ai- heuttamat onnettomuudet.

LUE KAIKKI TURVALLISUUSOHJEET JA NOUDA-

TA NIITÄ. Muunlainen käyttäminen on kielletty. Valmistaja ei vastaa virheellisen käyttämisen aiheuttamista vahin- goista. Käyttäjä on vastuussa virheellisen käyttämi- sen seurauksista. Lisäksi oikea käyttäminen edel- lyttää huoltamista ja korjaamista valmistajan ohjeita noudattaen. Turvaimurijärjestelmien ilmavirtausta on ohjatta- va tiukasti, jotta imuletkun virtaama on vähintään

min = 20 m/s. Laite on tarkoitettu seuraavien aineiden imurointiin: kuiva syttymätön pöly, syttymättömät nesteet, sa- hanpuru ja vaaralliset pölyt, joiden OEL-arvot ovat (työpaikkasäteilytyksen raja) > 0,1 mg/m³. Pölyluokka M (IEC 60335-2-69). Tähän luokkaan kuuluvat seuraavat pölyt: pölyt joilla on OEL-arvoja > 0,1 mg/m³ sekä sahanpuru. Laite on testattu kaut- taaltaan tämän pölyluokan imurointia varten. Läpäi- sevyys on enintään 0,1 % ja hävityksen on oltava vähäpölyinen. Pölyä poistettaessa on varmistettava riittävä ilman- vaihto, mikäli laitteen poistoilma virtaa takaisin sa- maan huoneeseen. Paikalliset säädökset on otettava huomioon ennen käyttöä.

Laitekytkennässä kannattaa käyttää vikavirtakytkin- tä. Aseta sähköiset osat (kiinnikkeet, pistokkeet ja lii- tokset) paikoilleen. Jatkojohto on valittava siten, että suojausluokka säilyy.86

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös Virtajohdon ja jatkojohtojen liitäntöjen tulee olla vesi- tiiviitä.

Käytä jatkojohtona vain valmistajan vaatimukset täyttävää tai ylittävää jatkojohtoa. Jos yhdistät tämän laitteen verkkovirtaan jatkojoh- don avulla, tarkista sen johtimien poikkipinta-ala: Johdon pituus Poikkipinta-ala < 16 A < 25 A Enintään 20 m 1,5 mm

20 - 50 metriä 2,5 mm

Takuuseen sovelletaan yleisiä liiketoimintaperiaattei- tamme. Valmistaja ei vastaa vahingoista, jos laitteeseen on tehty luvattomia muutoksia, jos siinä on käytetty vir- heellisiä harjoja tai jos sitä on käytetty käyttötarkoi- tuksen vastaisesti.

1.7 Tärkeät varoitukset

VAROITUS Voit vähentää tulipalon, sähköiskun ja loukkaantu- misen vaaraa lukemalla kaikki turvallisuusohjeet ja varoitus- merkinnät ennen käyttämistä sekä noudattamalla niitä. Tämä laite on turvallinen, kun sitä käytetään siivoamiseen ohjeissa kuvatulla tavalla. Jos sähköisiä tai mekaanisia osia vaurioituu, laite ja/tai lisävarus- te on korjautettava valtuutetus- sa huoltokorjaamossa tai val- mistajalla ennen sen käyttä- mistä, jotta laite ei vaurioidu enempää eikä käyttäjä louk- kaannu. Laitetta ei saa jättää ilman valvontaa, kun sen pistoke on pistorasiassa. Irrota pistoke pistorasiasta, kun laite ei ole käytössä tai ennen sen kun

nossapitoa. Laitetta saa käyttää ulkona vain satunnaisesti. Älä käytä laitetta, jos sen vir

tajohto tai pistoke on vaurioi- tunut. Vedä aina pistokkeesta, älä johdosta. Laitetta tai pis- toketta ei saa käsitellä märin käsin. Poista kaikki toiminnot käytöstä ennen pistokkeen ir- rottamista pistorasiasta. Laitetta ei saa vetää eikä kan

taa verkkojohdosta. Verkko- johtoa ei saa käyttää kahvana. Verkkojohtoa ei saa jättää oven väliin. Verkkojohtoa ei saa vetää terävien kulmien yli. Laitetta ei saa vetää sen verk- kojohdon yli. Varo, ettei johto joudu kosketukseen kuumien pintojen kanssa. Pidä sormet, hiukset, löysät vaatteet ja kaikki kehon osat kaukana aukoista ja liikku

vista osista. Aukkoihin ei saa työntää mitään. Laitetta ei saa käyttää, jos jokin sen au- koista on tukossa. Pidä aukot puhtaana pölystä, nukasta ja karvoista ja kaikesta ilman vir- tausta haittaavasta.87

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös Laitetta ei saa käyttää ulkona kylmässä. Laitteella ei saa imuroida syt

tyviä nesteitä, kuten bensiiniä. Laitetta ei saa käyttää tällais- ten nesteiden lähellä. Laitteella ei saa imuroida mi

tään savuavaa tai palavaa, kuten savukkeiden natsoja, tu- litikkuja tai kuumaa tuhkaa. Ole erityisen varovainen imu

roidessasi portaita. Älä käytä laittetta, jos suodatti

met eivät ole paikallaan. Jos laitteessa on toimintahäi

riö, jos se on pudonnut tai va- hingoittunut, jos se on jätetty ulos tai jos se on pudonnut veteen, toimita se huoltoon huoltokorjaamolle tai jälleen- myyjälle. Jos laitteesta vuotaa vaahtoa tai nestettä, katkaise virta heti. Laitetta ei saa käyttää vesi

pumppuna. Laite on suunni- teltu ilman ja veden seosten imurointiin. Yhdistä laite maadoitettuun pistorasiaan. Pistorasiassa ja jatkojohdossa on oltava riittävä suojaus. Työskentelypaikassa on oltava hyvä ilmanvaihto. Laitteen päällä ei saa seisoa. Tällöin laite voi kaatua ja vau- rioitua. Tapaturman vaara. Laitteen pistorasiaa saa käyt

tää vain käyttöohjeessa kuva- tulla tavalla. 2 Vaarat

VAARA Laitteen yläosa sisältää jännitteisiä osia. Niihin koskettaminen aiheuttaa vakavia vammoja tai hengen

1. Laitteen yläosaan ei saa

koskaan ruiskuttaa vettä. VAARA Viallinen sähköjohto ai- heuttaa sähköiskun vaa- ran. Siihen koskettaminen voi ai

heuttaa vakavia vammoja tai hengenvaaran.

1. Älä vaurioita virtajohtoa esi

merkiksi ajamalla sen yli tai vetämällä tai murskaamalla sitä.88

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös

2. Tarkista säännöllisesti, ettei

sähköjohto ole kulunut tai vahingoittunut.

3. Jos virtajohto on vaurioitu-

nut, se on vaaran välttämi- seksi vaihdatettava Makitain valtuuttamassa huoltokor- jaamossa tai valtuutetulla ammattilaisella.

4. Virtajohtoa ei saa kiertää

sormen tai muun kehonosan ympärille.

roiminen voi aiheuttaa vakavia vammoja tai hengenvaaran.

1. Koneella ei saa imuroida

seuraavia aineita: – Kuumat aineet, kuten pa

lavat savukkeet tai kuuma tuhka – Syttyvät, räjähtävät tai syövyttävät nesteet, kuten bensiini, liuottimet, hapot tai emäkset – Syttyvä tai räjähtävä pöly, kuten magnesium- tai alu- miinipöly

2.3 Varaosat ja lisävarusteet

HUOMAUTUS Varaosat ja lisävarusteet Muiden kuin alkuperäisten varaosien, harjojen ja lisävarusteiden käyttäminen voi heikentää laitteen turvallisuutta ja/tai toimintaa.

1. Käytä vain Makitain varaosia ja lisävarusteita.

Seuraavat varaosat voivat vaikuttaa käyttäjän turvallisuuteen ja/tai laitteen toimintaan: Kuvaus TilausnroLitteä suodatin PTFE, 1 kpl. W107418351Fleecesuodatinpussi, 5 kpl. W107418353Kertakäyttöpussi, 5 kpl. W107418355Moottorin jäähdytysilmansuodatin PET, 1 kpl.W107418352

2.4 Mahdollisesti räjähdysherkkä tai syttyvä

kaasuseos HUOMAUTUS Tämä laite ei sovellu käytettäväksi räjähdys- herkässä tai syttyvässä ympäristössä tai jos haihtuvat nesteet tai syttyvät kaasut tai höyryt ai- heuttavat räjähtämisen tai syttymisen vaaran. 3 Hallinta ja käyttäminen HUOMAUTUS Vaurioituminen yhteensopimattoman verkko- virran vuoksi. Tämä laite voi vaurioitua, jos se yhdistetään yhteen- sopimattomaan verkkovirtaan.

1. Varmista, että jännite vastaa laitteen tyyppikil-

vessä näkyvää merkintää.

3.1 Laitteen käynnistäminen ja käyttäminen

1. Tarkista, että virtakytkin on pois (0) -asennossa.

2. Tarkista, että laitteeseen on asennettu sopivat

3. Yhdistä imuletku sitten sille tarkoitettuun liitän-

tään painamalla se kunnolla paikalleen.

4. Yhdistä putket letkun kahvaan. Kääntele putkia,

jotta ne asettuvat kunnolla paikoilleen.

5. Yhdistä putkeen suutin. Valitse suutin imuroita-

van materiaalin tyypin mukaan.

6. Jos konetta käytetään pölyn keräämiseen pölyä

tuottavasta koneesta, liitä imuletkun päähän asianmukainen sovitin.89

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös

7. Tarkista, että letkun halkaisija-asetus vastaa

letkun todellista halkaisijaa.

8. Työnnä virtapistoke toimivaan pistorasiaan.

9. Käynnistä moottori asettamalla virtakytkin asen-

toon 1. Käännä I: Laite käynnistyy Käännä

Laite pysähtyy. Jatkuva virransyöttö pistorasiassa Käännä AUTO : Automaattinen käynnistys/pysäytys tulee käyttöön Käännä I+

Käynnistä laite: laitteen automaattinensuodattimen puhdistustoiminto on poistettu käytöstä Käännä AUTO +

Laitteen automaattinen käynnistys ja pysäytys on käytössä sekä automaattinen suodattimen puhdistustoiminto on poistettu käytöstä Nopeutta säädetään erillisellä kääntönupilla Käytettävän letkun halkaisijan ja letkun halkaisijan säädön on vastattava toisiaan. ø 21 ø 21 ø 27 ø 27 ø 32 ø 32 ø 36 ø 36 ø 38 ø 38

3.2 Automaattisesti käynnistävä ja

sammuttava pistorasia sähkötyökaluille HUOMAUTUS Liitäntä lisävarustetta varten. Lisävarustepistorasia on suunniteltu sähkölait- teille. Lisätietoja on teknisissä tiedoissa.

1. Katkaise virta laitteesta ja yhdistettävästä varus-

teesta ennen varusteen yhdistämistä liitäntään.

2. Lue yhdistettävän laitteen käyttöopas ja ota tur-

vallisuusohjeet huomioon. Laitteessa on maadoitettu pistorasia. Siihen voidaan yhdistää ulkoinen sähkötyökalu. Pistorasiassa on aina virta

, kun virtakytkin on asennossa . Laitetta voi siis käyttää jatkojohtona. Asennossa AUTO laitteen voi käynnistää ja pysäyt- tää siihen yhdistetyn sähkötyökalun avulla. Tällöin pöly ja lika imuroidaan talteen heti kun niitä alkaa muodostua. Määräysten noudattaminen edellyttää, että imuriin yhdistetään vain hyväksyttyjä pölyä muo- dostavia laitteita. Yhdistetyn sähkölaitteen suurin sallittu virrankulutus on ilmoitettu Tekniset tiedot -osassa. Ennen kytkimen siirtämistä asentoon AUTO varmis- ta, että laitteen pistorasiaan kytketystä työkalusta on katkaistu virta.

Laitteessa on automaattinen suodattimen puhdistus- järjestelmä (AutoClean). Laite puhdistaa suodatinta säännöllisesti, jotta imuteho pysyy aina mahdollisim- man hyvänä. Jos imuteho heikkenee tai käyttökohteessa on run- saasti pölyä, suodatin kannattaa puhdistaa käsin:

2. Sulje suutin tai imuletku kämmenellä.

3. Käännä kytkin I-asentoon ja anna laitteen toimia

täydellä teholla noin 10 sekuntia imuletkun auk- ko suljettuna. Jos imuteho on edelleen huono, irrota suodatin ja puhdista se mekaanisesti tai vaihda se uuteen. Märkäimuroinnin tapaisissa käyttökohteissa auto- maattinen suodattimen puhdistustoiminto kannattaa poistaa käytöstä. Lisätietoja on luvussa 3.1.

HUOMAUTUS Tarkista, että kaikki suodattimet ovat kunnolla paikallaan. Laitteessa on järjestelmä, joka seuraa ilmavirtauk- sen nopeutta. Tarkista tilavuusvirtauksen valvonta, ennen kuin imuria käytetään ammatilliset altistumis- rajat ylittävän pölyn keräämiseen.

1. Pienennä tilavuusvirtausta peittämällä imuletkun

suu moottorin ollessa käynnissä. Etupaneelin merkkivalo syttyy noin sekunnin kuluttua. Ääni- merkki kuuluu muutaman sekunnin kuluttua.

2. Aseta halkaisijan säätö letkun todelliseen halkai-

sijaan. Kun merkkivalo palaa, ilmavirtaus on alle 20 m/s.

1. Tarkista, onko säiliö tai suodatinpussi täynnä.

2. Tarkista, onko imuletkun, putken/suuttimen, suo-

dattimen ilmavirtaus heikentynyt.90

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös

3.5 Antistaattinen kytkentä

HUOMAUTUS Laitteessa on antistaattinen järjestelmä, joka purkaa pölyä imuroitaessa mahdollisesti muo- dostuvan staattisen sähkövarauksen. Antistaattinen järjestelmä on moottorikannen etuosassa. Se muodostaa maayhteyden säiliön lii- täntään. Jotta toiminto toimisi varmasti, laitteessa kannattaa käyttää sähköä johtavaa tai antistaattista imuletkua.

1. Kun lisävarusteena saatava kertakäyttöpussi

asetetaan paikalleen, se ei saa häiritä antistaat- tisen yhteyden toimintaa.

3.6 Jäähdytysilmasuodatin

Laitteessa on jäähdytysilmastin elektroniikan ja moottorin suojana. Puhdista jäähdytysilmastin sään- nöllisesti. Mikäli alueella on ilmassa runsaasti hienojakoista pölyä, laitteeseen kannattaa asentaa lisävarusteena saatava jäähdytysilmansuodatin, jotta ilmakanaviin ja moottoriin ei pääse pölyä. Kysy asiasta paikallisel- ta jälleenmyyjältä. HUOMAUTUS Jos pöly tukkii jäähdytysilmasuodattimen, moottorin ylikuormitussuojakytkin saattaa laueta.

1. Jos näin käy, sammuta laite ja anna sen jäähtyä

HUOMAUTUS Laitteessa on vedenpinnan korkeusrajoitin, joka sammuttaa laitteen läpi, kun vedenpinta nousee maksimikorkeuteen.

1. Jos näin käy, sammuta laitteesta virta.

2. Irrota laite pistorasiasta ja tyhjennä säiliö.

3. Laitteella ei saa imuroida nestettä, jos vedenpin-

nan korkeusrajoitin ja suodatin eivät ole paikal- laan.

4. Älä imuroi syttyviä nesteitä.

5. Ennen nesteiden imuroimista poista pölypussi ja

varmista, että koho tai vedenpinnan korkeusra- joitin toimii oikein.

6. Jos muodostuu vaahtoa, lopeta käyttäminen heti

7. Tarkista säännöllisesti, että vedenpinnan kor-

keusrajoittimessa ei ole vaurioita. Irrota laitteen pistoke pistorasiasta ennen säiliön tyhjentämistä. Irrota letku vetämällä. Vapauta salpa vetämällä ulospäin, jotta moottorin kansi vapautuu. Nosta moottorin kansi säiliöstä. Tyhjennä ja puhdista säiliö sekä vedenpinnan korkeusrajoitin aina märkäi- muroinnin jälkeen. Tyhjennä säiliö kallistamalla sitä taaksepäin tai sivul- le. Kaada neste esimerkiksi viemäriin. Aseta moottorin kansi takaisin paikalleen. Kiinnitä moottorin yläosa salvoilla. Rajut liikkeet voivat laukaista vedenpinnan korkeus- rajoittimen virheellisesti. Jos näin käy, sammuta laite ja odota 3 sekuntia, jotta laite nollautuu. Jatka lait- teen käyttämistä sen jälkeen.

HUOMAUTUS Vaarallisten aineiden imuroiminen Imuroidut aineet voivat saastuttaa ympäristöä.

1. Hävitä jäte voimassa olevien määräysten mukai-

sesti. Irrota pistoke pistorasiasta ennen tyhjentämistä kuivaimuroinnin jälkeen. Irrota imuletku laitteesta ja sulje liitännän tulppa, jotta haitallinen pöly ei pääse leviämään. Vapauta salpa vetämällä ulospäin, jotta moottorin kansi vapautuu. Nosta moottorin kansi säiliöstä. Suodatin: Tarkista suodattimet. Puhdista suodatin ravistelemalla, harjaamalla tai pesemällä se. Jatka pölyn keräämistä vasta, kun suodatin on kuiva. Pölypussi: Tarkista, onko pölypussi täynnä. Vaihda pölypussi tarvittaessa. Poista vanha pölypussi. Ase- ta uusi pölypussi paikalleen työntämllä kumikalvolla varustettu kartonginpala pölynimurin aukkoon. Var- mista, että kumikalvo menee pölynimurin sisäänme- non korokkeen ohi. Tyhjentämisen jälkeen: kiinnitä moottorin kansi säiliöön ja varmista liitos salvoilla. Älä kuivaimuroi, jos suodatin ei ole paikoillaan. Laitteen imuteho vaihtelee suodattimen ja pölypussin koon ja laadun mukaan. Käytä siksi vain alkuperäisiä suodattimia ja pölypusseja. 4 Laitteen käyttämisen jälkeen

Sulje liitännän tulppa ja puhdista laitteen pinta, kun sitä on käytetty vaarallisen pölyn imurointiin.91

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös Irrota pistoke sähköpistorasiasta, kun laitetta ei käytetä. Kelaa johto aloittaen pölynimurin päästä. Virtajohto voidaan kelata moottorin kanteen, säiliön ympärille tai asettaa mukana toimitettuun koukkuun tai kiinnikkeisiin. Tietyissä malleissa on erityiset säi- lytyspaikat lisävarusteita varten.

1. Sulje kaikki salvat ennen laitteen siirtämistä.

2. Sulje liitäntä tulpalla.

3. Jos likasäiliössä on nestettä, älä kallista laitetta.

4. Älä nosta laitetta nosturin koukun avulla.

5. Älä nosta kone vaunun kahvassa

Säilytä laitetta kuivassa paikassa suojattuna sateelta ja jäätymiseltä. Tätä laitetta saa säilyttää vain sisäti- loissa. Märkäsuodattimet ja nestesäiliön sisäosa on kuivattava ennen säilytykseen asettamista.

4.4 Lisävarusteiden ja työkalujen

säilytyspaikka Laitteen sivuilla on kiskot, joihin lisävarusteet tai työ- kalut voi kiinnittää esimerkiksi hihnoilla siirtämistä ja säilytystä varten. Laitteen takana on joustava hihna ja koukkuja imuletkun tai virtajohdon kiinnittämistä varten. Ohjeet ovat pikaoppaassa. Laitteen päälle voi asentaa lisävarusteena saatavan sovitinlevyn

, johon voi kiinnittää 2- tai 4-pistesäily- tyslaatikoita. Irrota pistoke pistorasiasta ennen sovitinlevyn asen- tamista. HUOMAUTUS

Älä nosta laitetta, kun sovitinlevyyn ei ole asennettu säilytyslaatikkoa. Huomioi laitteen paino ja tasapaino käytettäessä säilytyslaatikkoa. Säilytyslaatikoiden enimmäispaino on 30 kg.

4.5 Laitteen kierrättäminen

Tee käytöstä poistettu laite käyttökelvottomaksi.

1. Irrota pistoke pistorasiasta.

2. Katkaise virtajohto.

3. Älä hävitä sähkölaitteita kotitalousjätteenä.

Käytetyillä sähkö- ja elektroniikkalaitteilla voi olla negatiivisia ympäristöja terveysvaikutuksia niissä käytettyjen haitallisten osien takia. Älä hävitä sähkö- ja elektroniikkalaitteita kotitalous- jätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin ja sen perusteella laadittujen kansal- listen lakien mukaan käytetyt sähkö- ja elektroniik- kalaitteet on kierrätettävä toimittamalla ne erilliseen, ympäristönsuojelusäädösten mukaisesti toimivaan kierrätyspisteeseen. Tämä on ilmaistu laitteessa olevalla ylivedetyn roska-astian symbolilla. 5 Hoito

5.1 Säännöllinen huolto ja tarkastaminen

Pätevän henkilöstön on huollettava ja tarkastettava laite säännöllisesti voimassaolevaa lainsäädäntöä ja määräyksiä noudattaen. Varsinkin maadoitus, sähköeristys ja virtajohdon kunto on tarkastettava säännöllisesti. Jos ilmaantuu vika, laite ON POISTETTAVA käytös- tä. Valtuutetun huoltoteknikon on tarkistettava se perusteellisesti ja korjattava se. Makitain asentajan tai koulutetun henkilön on vähin- tään kerran vuodessa tehtävä tekninen tarkastus, jossa tarkastetaan suodattimet, ilmatiiviys ja hallinta- mekanismit.

Irrota pistoke pistorasiasta ennen hoidon aloitta- mista. Tarkista ennen laitteen käynnistämistä, että verkkovirran taajuus ja jännite vastaavat laitteen tyyppikilvessä näkyviä merkintöjä. Laite on tarkoitettu jatkuvaan raskaaseen käyttöön. Pölysuodatin on vaihdettava käyttötuntimäärän mu- kaan. Puhdista laite kuivalla liinalla ja pienellä mää- rällä suihkutettavaa puhdistusainetta. Hoidon ja puhdistamisen aikana laitetta on käsiteltä- vä siten, että huoltohenkilöstölle tai muille ei aiheudu vaaraa. Hoitoalueella:

• Käytä suodattimella varustettua ilmanvaihtoa.

• Käytä suojavaatetusta.

• Puhdista hoitoalue, jotta ympäristöön ei pääse haitallisia aineita. Hoidon ja korjausten aikana saastuneet osat, joita ei voida puhdistaa tyydyttävästi, pitää

• pakata tiiviisiin pusseihin

• hävittää ongelmajäteasetusten mukaisesti. Saat lisätietoja huollosta jälleenmyyjältä tai maassa- si toimivasta Makita-huoltokorjaamosta. Lisätietoja on tämän asiakirjan lopussa.92

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös 6 Lisätietoja

6.1 EU-vaatimustenmukaisuusvakuutus

Koskee vain Euroopan maita: Vakuutamme, että alla mainitut tuotteet vastaavat suunnittelultaan ja rakenteeltaan sekä valmistustavaltaan EU-direktiivien asianomaisia turvallisuus- ja terveysvaatimuksia. Jos tuotteeseen/ tuotteisiin tehdään muutoksia, joista ei ole sovittu kanssamme, tämä vakuutus ei ole enää voimassa. Tuote: Pölynimuri märkä- ja kuivakäyttöön Tyyppi: VC4210M Yksiselitteiset EU-direktiivit: 2006/42/EY, 2014/30/EU, 2011/65/EU Sovelletut harmonisoidut standardit: EN 60335-1:2012+A11:2014+A13:2017+A15:2021 EN 60335-2-69:2012 EN 55014-1:2017+A11:2020 EN 55014-2:2015

valinnaisia lisävarusteita / mallikohtainen varuste, Tämä on alkuperäisen käyttöohjeen käännös

l/min (m³/h) 4500 (270) 4200 (252) Alipaine mbar (hPa) 250 (250) 230 (230) Äänenpainetaso (IEC 60335-2-69) dB(A) 68 ±2 Äänenvoimakkuus dB(A) 60 ±2 Käsitärinä m/s² <2,5 Verkkoliitäntäjohto: Pituus m 7,5 Verkkoliitäntäjohto: Tyyppi H07RN-F 3G1,5 mm² H05RN-F 3G1,00 mm² H07RN-F 3G1,0 mm² H07RN-F 3G1,5 mm² H07BQ-F 3G1,5 H07BQ-F 3G2,5 Suojausluokka I Suojalaji IPX4 Häiriönvaimennus EN 55014-1 Pölyluokka M Säiliön tilavuus maks. l (UKgal /USgal) 42 (9,2 / 11,1) pöly l (UKgal /USgal) 34 (7,5 / 9,0) vesi l (UKgal /USgal) 30 (6,6 / 8,9) Leveys mm (in) 385 (15,2) Syvyys mm (in) 575 (22,6) Korkeus mm (in) 605 (23,8) Paino. tarvikkeet (netto, yleisin sovellus) kg (lb) 16,0 (35,3)

• mittauspaikka turbiini Rakenteeseen ja teknisiin tietoihin voidaan tehdä muutoksia ilmoittamatta niistä ennalta.94
