KÄYTTÖOHJE SHM 160 STIGA

Iue kayttoopas huolellisesti ennen koneen kayttöa.

DA Baebar hækkeklipper - BRUGSANVISNING

Kiitämme tuotteidemme valinnasta ja toivonne etta laitteenne vastaa odotuksianne kaikilta osin. Taman kayttooppaan tarkoituksena on auttaa laitteen kayttajaa tutustumaan laitteeseen paremmin ja kayttamän sitä turvallisesti ja tehokkaasti. Muista, etta kaytloopas kuuluu olennaisena osana laitteseen ja pidä se siksi aina kaden ulottuvilla. Luovuta se laitteen uudelle omistajalle mahdollisen myynnin tai lainauksen yhteydessä.

Laitteemme on suunnitelu ja valmistetu voimassa olevien märäysten mukaisesti ja sen käytto on turvallista, mikäli sitä käytetän käytöoppaassa annettujen ohjeiden mukaisesti (sallittu käytto). Kaikkea muun typpistä käyttoä tai käytön, huollon ja korjausten turvallisuussäännösten laiminlyomistä voidaan pitäa "sopimattomana käyttona", joltoo valmistajan antama takuu raukeaa. Valmistaja ei myoskään vastaa sopimattomasta käytösta aiheutuneista henkilö- ja omaisuusvahingoista.

Käytöoppaan tiedot voivat poiketa hieman käytössä olevasta laitteesta. Laitteitamme parannetaan jatkuvasti, Jonka vuoksi käytöoppaan tietoja voidaan muuttaa ilman ennakkovaroitusta. Tärkeimmät turvallisuutta ja toimintaa koskevat laitteen ominaisuudet ovat kuitenkin pysyneet samoina. Lisätiotojen saamiseksi, ota yhteyttä jalleenmyyjään. Turvallista työpäävää!

1. Moottori
2. Leikkauslaite (tera)
3. Leikkauksen suojalevy
4. Etukahva
5. Takakahva
6. Takakahvan irrotuksen ohjain
7. Poltoainetankin korkki
8. Kännistysnappula
9. Terän suojus
10. Arvokilpi

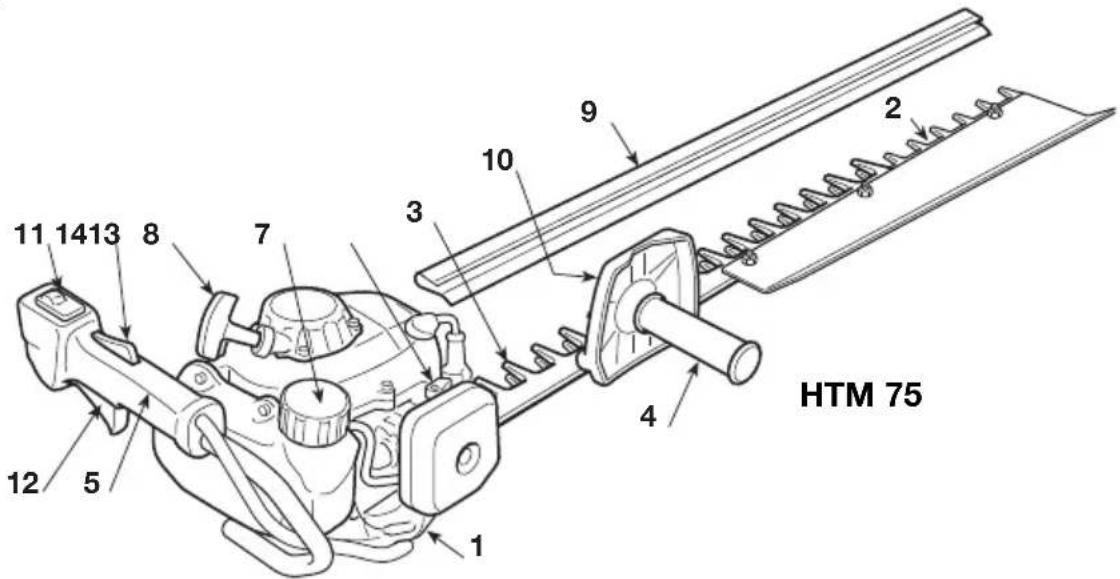

OHJAIMET

1. Moottorin pysäytyskyl
2. Teran ohjain (kiihdyttimen vipu)
3. Kiihydttimen turvavipu
4. Starter-ohjain

ARVOKILPI

10.1) Yhdenmukaisuuden merkki direktiivin 98/37/EY mukaisesti
10.2) Valmistajan nimi ja osoite
10.3) Direktiavin 2000/14/EY mukainen aenen tehotaso LWA
10.4) Valmistajan viitemalli
10.5) Laitteen malli
10.6) Sarjanumero
10.7) Tyyppihyväksyntämerkki
10.8) Valmistusvuosi
10.9) Tuotekoodi
10.10) Päästöarvo

2. SYMBOLIT

VAROITUS: Hankkimasi laite on valmistetu harrastuskayttoön.

1) Huomio! Vaara
2) Lue käytöohjekirja ennen tämän laitteen käytöä.
3) Laite voi aiheuttaa pysyvän kuulovaurion. Jatkuvan paivittäisen normaalikayton aikana koneen käytäja voi altistua melulle, joka on 85 dB (A) tai kovempi.
Käytäjan on käytettäv henkilökohtaisia suojarusteita.
Pida laitetta käyttaessäsi suojalaseja (lentavien kappaleiden vaara) sekä kuulonsuojaimia (kuulovaurion riski).
Jos putoavat esineet voivat aiheuttaa vaaraa tyoskentelyalueella, kayttajan on pidettava suojakyparaa.
4) Käytä turvakenkää ja suojakäsineita!
5) Tulipalon vaara! Sekoitus on herkasti syttyvää. Alä roiskuta poltoainetta.
6) Vaara: hengenvaarllisia pakokaasaju!
Käydessän moottori tuottaa myrkyllisiä kaasuja. Alä kayta laitetta suljetuissa tai huonosti tuuleteteuissa tiloissa. Vaara: hengenvaarllisia pakokaasaju.

3. TURVALLISUUSSÄANNÖKSET

A) KOULUTUS

1) Lue käyttoohjeet huolellisesti. Tutustu ohjaimiin ja laitteen oikeaan käyttoön. Opi pysayttämän moottori nopeasti.
2) Käytä laitetta ainoastaan sille tarkoitettuun käytötarkoitukseen eli pensasaitojen leikkaukseen ja tasoittamiseen. Muunlainen käytö voi aiheuttaa vaaratilanteita tai laitteen vaurioitumisen.
3) Älä anna lasten tai kokemattomien henkilöiden käytä aaitetta. Paikalliset lait voivat maärata laitteen käytölle minimi-ikärajan, jota on ehdottomasti noudatettava.
4) Laitetta saa käytää vain yksi henkilo.
5) Laitetta ei saa käytäa:
- muiden henkilöiden, etenkään lasten tai elänten laheisyydessä;
- jos käytäja on vasynyt tai huonovointinen tai on nauttinut läakeaineita, huumeita, alkoholia tai muita käytäjan reflekseihin ja huo-miokykyyn vaikuttavia aineita;
- jos käytäja ei pysty pitämän laitteesta tiuka-sti kiinni kaksin kasin ja/tai sailyttämän tasapainoa seisaallaan työskennellessän.
6) Muista, etta kayttaj on vastuussa tapaturmi sta tai vahingoista, jotka han aiheuttaa muille ihmisille tai heidan omaisuksilleen.

B) VALMISTELU

1) Työskentelyn aikana suosittelemme käytta-män sopivaa asustetta, joka ei haittaa käytta-jäa.
- Käytä myötaileviä suoja-asusteita, jotka suojaavat viilloilta.
- Käytä hanskoja, suojalaseja ja liukumattomia viiltojakestäviäkenkä.
- Käytä kuulosuojaimia.
- Älä käytä huiveja, paitoja, kaulanauhoja tai muita roikkuvia tai laajoja esineita, jotka saattavat sotkeentua laitteeseen tai työpaikalla oleviin esineisiin tai materiaialeihin.
- Sido pitkāt hiukset kiinni.
2) HUOMIO: VAARA! Bensiini on erittain tulenarkaa.
- sailytä poltoaine asiaankuuluvissa sailytysa-stioissa, jotka on hyväksytty tähän tarkoitukseen;
- alä tupakoi käsitettesäi polttoinetta;
- avaa polittoainetankin korkki hitaasti antaensisapaineen purkautua vahitellen;

• tankkaa ainoastaan ulkotiloissa suppilon avulla;
• lisäa poltoaine ennen moottorin käynnistämistä; alä lisäa polttoainetta tai alä poista salilion korkkia silloin kun moottori on käynnissä tai se on vielä kuuma;
  -älä käynnistä moottoria mikäli bensiinä valuu ulos, vaan vie laite kauas bensiinista kostuneesta alueesta. Alue on erittäin palonarka, sillä maaperä on markä bensiinista ja bensiin hóryt voivat syttyä tuleen. Varmista, ettei alueelle paase syntymän tulipaloa;
• puhdista valittomasti laitteessa tai maaperassä oleva bensiini;
  -älä käynnistä laitetta tankkauspaikalla;
• välta polttoaineen joutumista vaatteisiin. Jos polttoainetta joutuu vaatteisiin vaihda vaatteet ennen moottorin käynistämista;
• kiristä saillion ja bensiinikanisterin korkit erittäin hyvin.
  3) Vaihda vialiset tai vahingoittuneet äenvaimentimet.
  4) Suorita laitteen yleistarkistus ennen sen käytöönottoa ja tarkista erityisesti:
• kihdytysivun ja turvavivun on pystytävä likkumaan vapaasti ei pakottamalla ja vapautettaessa niiden on palauduttava automaattisesti ja nopeasti perusatentoon;
• kihydtysvivun on pysyttävä lukittuna, jos turvavipua ei paineta;
• moottorin pysäytyskytkimen on liikuttava hel-posti asennosta toiseen;
• sahkökaapelien on oltava ehjat ja erityisesti sytytystulpan kaapeli, jotta ei synny kipinoita ja sytytystulpan kuvun on oltava asennettu oikein;
• laitteen kahvojen ja suojusten on oltava puhtaita ja kuivia ja kiinni kunnolla laitteessa;
• terat eivat saa ikinä olla viallisia;
  5) Ennen työskentelyn aloittamista varmista, että kaikki suojat on asennettu oikein.

C) KAYTON AIKANA

1) Älä käynnistä moottoria suljetussa paikassa, jossa voi kertyä hengenvaarallista hakää.
2) Työskentele ainoastaan paivänvalossa tai kyllin riittävssä keinovalossa.
3) Ota vakaa asento:
- välta mahdollisuuksen mukaan marällä, liukkaalla, liian kaltevalla tai jyrkälla maaperälla työskentelemista. Käytäja saattaa helposti menettä tasapainon työskennellessän;

• välta tikkaiden ja épäävakaiden lavojen käytta-mista;
• alä ikinä juokse vaan kävele ja varo maaston epatasaisuuksia ja mahdollisia esteitä.
  4) Käynnistä moottori vapaan käden pitäessä laitetta tiukasti maassa:
• kännistä moottori ainakin 3 metrin päässä tankkauspaikalta;
• varmista ettei laitteen toimintasäteellä olemuita henkilöitä;
  -älä kohdista äenvaimenninta eikä siis pakokkaasuja kohti syttyvä materiaialeja.
  5) Äla muuntele moottorin säätimiä, äläkä käytä moottoria ylinopeudella.
  6) Tarkista, etta moottorin miniminopeus on sellainen etteivat terat liiku ja etta kihdytksen jalkeen moottori palautuu nopeasti takaisin miniminopeuteen.
  7) Varo ettei tera tormaa lujaa ulkopuolisin esineisiin ja varo mahdollisia irtomateriaialeja, jotka terien liikkuminen on aiheuttanut.
  8) Pysäytä moottori:
• joka kerta kun jatāl laitteen ilman valvontaa.
• ennen polttoaineen lisäystä.
  9) Pysäytä moottori ja irrota sytytystulpan johto:
• ennen laitteen tarkistusta, puhdistusta tai huoltoa;
• jos osut vieraaseen esineeseen. Tarkista mahdolliset vauriot ja korjaa ne ennen laitteen uudelleenkayttöä;
• jos laite alkaa tärista oudosti: siinä tapauksessa tutki tärinä syy valittomästi ja suorita tarvittavat korjaukset;
• kun laitetta ei käyteta.

D) HUOLTO JA SÄILYTYS

1) Varmista aina, etta ruuvit ja mutterit ovat tiukasti kiinni, jotta laite olisi aina turvallinen ja kayttövalmis. Saannollinen huolto on ehdoton turvallisuudelle ja suoritustason ylläpidolle.
2) Alä aseta polttoinetta sisälävää laitetta tiloihin, joissa polttoaineen höyryt voivat syttyä liekistä, kipinästa tai erittäin kuumasta lammönlähteestä.
3) Anna moottorin jäahtyä ennen laitteen asettamista sailytystiloihin.
4) Tulipalon vaaran vahentämiseksi on moottori, pakoputken aanenvaimennin sekä bensiin sailytystilat pidettäva puhtaina oksien jaannöksi sta, lehdista sekä ylimaaarisesta rasvasta. Alä jata tāysinaisiä leikkausjatesakkeja sisatiloihin.
5) Tyhjennä bensiinitankki aina ulkona ja moottorin ollessa kylma.
6) Käytä suojakäsiniteitä aina leikkauslaitteita käsitetlessäsi.

7) Huolehdi terien teroituksesta. Kaikki teria koskevat toimenpiteet ovat vaativia toimenpiteita, jotka vaativat oikeiden tyokalujen kayton lisaksi erityispatevyttta. Turvallisuuden vuoksi suosittelemme, etta namà toimenpiteet suoritetaan tahan erikoistuneissa keskupsissa.
8) Turvallisuuden vuoksi, älä koskaan käytä laitetta, jos sen osat ovat vaurioituneet tai kuluneet. Vaurioituneet ja kuluneet osat tāytyy vaihtaa, eikä koskaan korjata. Käytä vain alkuperäisia varaosia. Alkuperäisista poikkeavat osat voivat vahingoittaa laitetta ja heikentäa turvallisuutta.
9) Säilytä laite lasten ulottumattomissa!

E) KULJETUS JA LIKUTTAMINEN

1) Aina Iaitetta liikuteltaessa tai kuljetettaessa tulee:
- sammuttaa moottori, odottaa terien pysahtymista ja irrottaa sytytystulpan kupu;
- laittaa terien suojus paikoilleen;
- ottaa kiinni laitteen kahvoista ja kohdistaa terat kulkusuuntaan nahden vastakkaiseen suuntaan.

2) Kun laitetta kuljetetaan autolla, tulee laite sjoittaa niin ettei se aiheuta vaaraa kenellekkaan ja lukita kunnolla laitteen kaatumisen estamiseksi ja tastä johtuvan bensiini ulosvuotamisen valtamiseksi.

F) KÄYTTÖOPPAAN LUKEMINEN

Käyttooppaan tekstissä jotkin tärkeää tietoa sisälätvät kappaleet on merkitty erityisillä tunnuksilla, joiden merkitykset ovat seuraavat:

HUOM

tai

TÄRKEÄ Tarkentavat tai antavat lisä-tietoa jo aiemmin selitetyihin tietoin. Niiden tarkoituksena on estaa laitteen vauroituminen tai vahinkojen syntyminen.

VAROITUS! Nain merkittyjen ohjeiden laiminlyonti voj johtaa laitteen kayttajan tai sen laheisyydessa oleskelevien henkiloiden loukkaantumiseen.
VAARA! Nain merkittyjen ohjeiden laiminlyonti voi johtaa laitteen kayttajn tai sen laheisyydessa oleskelevien henkiloidenvakavaan loukkaantumiseen tai jopa kuolemaan.

4. TYÖSKENTELYYN VALMISTAUTUMINEN

LAITTEEN TARKISTUS

Ennen työskentelyn aloittamista:

• Tarkista ettei laitteessa eikä terässä ole löysiä ruuveja;
• tarkista, etta terat ovat teravat ja ehjat;
• tarkista, etta ilmansuodatin on puhdas;
• tarkista, etta suojukset ovat kiinni ja tehokkaat;
• tarkista kahvojen kiinnitykset.

Laite on varustetu kaksitahtisella moottorilla ja vaaatii bensiinista ja voiteluoljysta valmistetun seoksen.

TÄRKEAA

Pelkkä bensiin kayttämi

nen vauroittaa laitetta ja aiheuttaa takuun raukeamisen.

TÄRKEAA

Käytä ainoastaan lauduk-

kaita poltoaineita ja voiteluaineita suoritustason sailyttamiseksi ja mekaanisten osienkestavydyden takaamiseksi.

Bensiinin ominaisuudet

Käytä lyijytontä bensiiniä (vihrea),jonka oktaaniarvo on vahintaan 90.

TÄRKEAA

Lyijytön bensiini muodo

staahelposti sakkaa sailytysastiaan, jos sita sailytetaan yli 2 kuukautta. Kaytaina tuoretta bensiinai!

- Oljyn ominaisuudet

Käytä ainoastaan erittäin laadukasta synteettistä oljä, joka on tarkoitetu kaksitahtisille moottoreille.

Tämä typpisille moottorille tarkoitettuja oljyä lóytyy jalleenmyyjälta. Nämä oljyt pystyvat tarjoamaan korkealuokkaisen suojan.

Näiden öljyen käytö mahdollistaa 2% sekoituksen tekemisen, joka koostuu 1 osasta öljyä 50 osasta bensiinia.

• Sekoituksen valmistus ja säilytys

VAARA!

Bensiini ja sekoitus ovat

herkästi syttyvä!

• Säilytä bensiiniä ja sekoitusta sita varten hyväksytyissä säilytysastioissa, turvallisessa paikassa kaukana lampölähteista ja avotulesta.
• Pida sailytysastiatlasten ulottumattomissa.
• Älä tupakoi valmistaessasi sekoitusta ja välta hengittämästa bensiinihöryjä.

Taulukossa annetaan bensiini- ja oljymaarat sekoituksen valmistamiseksi kaytetyn oljtyypin mukaan.

Bensiini Synteettinen öljy 2-Tahtinen
litraa litraa	cm	3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

Sekoituksen valmistamiseksi:

• Laita sopivaan kanisteriin noin puolet bensiimäärastä.
• Lisää kaikki öljy taulukon mukaan.
• Lisää loppu bensiinista.
• Sulje korkki ja ravistele voimakkaasti.

TÄRKEAA

Sekoitus vanhenee. Aa val

mista liikaa sekoitusta, jottei pääse kehittymään sakkaa.

TÄRKEAA

Merkitse selkeasti ja pidä

erillän bensiinia ja sekoitusta sisälätvät sälytysastiat, etteivat ne sekoitu käytöhetkella.

TÄRKEAA

Puhdista sannollisesti

bensiini ja sekoitusta sisaltavat sailytysastiat mahdollisten sakkautumien poistamiseksi.

POLTTOAINEEN TÄYTTÖ

VAARA!

Alä tupakoi tayton aikana

ja varo hengittämäbensiinihöryjä...

VAROITUS!

Avaa tankin korkki varo

vasti, koska sisälle on saattanut muodostua painetta.

Ennen tayttoa:

Ravista voimakkaasti sekoitetankkia.
- Aseta laite tasaiselle alustalle, vakaaseen a sentoon, poltoainesalion korkki ylospain.

• Puhdista polttoinesaillion korkki ja ymparov alue ettei tayton aikana paase likaa saillioen.
• Avaa polittoainesäiliön tankki varovaisesti niin, etta paine purkautuu vähitellen. Täytä suppilon avulla varoen täytämästa piripintaan (Kuva 1).

VAROITUS!

Sulje aina polittoainesäl

iön korkki, väntämälä sen pohjaan saakka.

VAROITUS!

Puhdista heti laitteseen

tai maahan mahdolliset tulleet poltoainejäl-jet öläkä käynnistà moottoria ennen kuin bensiinihöyryt ovat hahtuneet.

5. MOOTTORIN KÄYNNISTYS - KÄYTTO - PYSÄYTTÄMINEN

MOOTTORIN KÄYNNISTYS

VAROITUS!

Moottorin käynnistyksen

on tapahduttava ainakin 3 metrin päässä polittoainee täyttopaikalta.

Ennen moottorin käynistysta:

• Aseta laite vakaaseen asentoon maahan.
• Irrota terän suojukset.
• Varmista ettei tera osu maahan tai muhin esineisiin.
• Varmista, etta kahva on lukittu keskiasentoon (ainoastaan HTM 60).

- Kylmäkäynnistys

HUOM

"Kylmäkäynistyksellä" tar

koitetaan käynnistystä, joka suoritetaan kun moottorin pysahtymisestä on kulunut ainakin 5 minuuttia tai poltoaineen tayton jälkeista käynnistystä.

Moottorin käynistämiseksi (Kuva 2):

1. Työnnä kytkin (1) asentoon «I».

2. Paina varovasti "ryypyttimen" kupua (2) 7-10 kertaa kunnes imuputkesta tulee polittoa-netta.

3. Kännä käynnistimen ohjausvipu (3) asentoon «START».
4. Pida laitetta maassa pitaen yhdellä kadellä kiinni kahvasta ettet meneta kontrollia kayn-nistysvaieessa.

VAROITUS!

Jos laitteesta ei pidä kiin

ni lujasti, moottorin tyonto saattaa aiheuttaa,
etta kayttaja menettaa tasapainon tai etta
tera syoksyv vasten estettai kayttajaa.

1. Vedä hitaasti käynnistysnappulasta 10-15 cm kunnes tunnet vastusta. Vedä sitten muutaman kerran lisää kunnes kuulet ensimmäiset käynnistysäenet.

TÄRKEAA

Tämä laite on varustettu

käynnistysjärestelmälla "Easy Start", joka tekee moottorin käynnistämisesta erilaisen ja helpomman verrattuna perinteisiin menetelmjin. Tämä järestelmä vaatii vahemmän voimaa. Koyttä kan-

nattaa vetää ainoastaan sen verran, etta kuulet moottorin käynnistyvän ilman nopeita nykäyksiä, koska köysi ei anna paljonkaan vastusta käynistyksen aikana.

TÄRKEAA
seksi ölä vedä naru
sen hioutua vasten
vapauta nappula ∀
mistä takaisin holtitt

Rikkoontumisen valttami

1. Vapauta vahitellen käynnistysnarun kahva (4) varoen sen hillitsemätontä takaisinkelautumista.
2. Vie käynistimen ohjausvipu (3) asentoon «RUN».

HUOM lautuu automaattise kaasuttimenvipua(5)

Kännistimenvipu (3) pa-

1. Anna moottorin käydä miniminopeudella ai-nakin 1 minuutin ajan ennen kihydtämistamaksiminopeuteen.

TÄRKEAA

Jos käynistysnarun kah-

vaa (4) käytetään jatkuvasti yhdessä käynnistimen ohjausvivun (3) kanssa asennossa «START» moottori saattaa kastua ja vaikeuttaa käynnistämista.

Moottorin kastuessa, pura sytytystulppa ja vedà varovasti käynnistysnarun kahvasta (5) poistaaksesi liian poltoainee. Kuivaa sen jälkeen sytytystulpan elektrodit ja asenna takaisin moottoriin.

• Kännistys lampimänä

Lampimänä kaynnistämiseksi (heti moottorin pysahtymisen jälkeen) noudata edellisen toimenpiteen kohtia 1 - 4 - 5 - 6.

MOOTTORIN KÄYTTÖ (Kuva 3)

Leikkauslaitteen nopeus saadetaaan kihdyttimen vivulla (1), joka sijaitsee takakahvassa (2).

Tämän vivun käytö on mahdollista ainoastaan, jos yhtä aikaa painetaan turvavipua (3).

Liike siirty moottorin avulla teriin vastapainokitkalla, joka estaa terien liikkeen moottorin ollessa miniminopeudella.

VAROITUS!

Alä kaytä laitetta,Jos leik

kausvaline liikkuu moottorin miniminopeudella. Tassapauksessa ota yhteyttä jalleenmyyjaan.

Oikea työskentelynopeus saadaan kihdytysvivun (1) ollessa äariasennossa.

TÄRKEAA

Ensimmäisten 6-8 käytö

tunnin aikana välta käytämästa moottoria maksi-mikierroksilla

MOOTTORIN PYSÄYTTÄMINEN (Kuva 4)

Moottorin pysayttamiseksi:

Vapauta kiihdyttimen vipu (1) antenna moottorin käydä miniminopeudella muutaman sekunnin ajan.
-Työnnä kytkin (2) asentoon «O».

VAROITUS!

Vietyäsi kihdyttimen mi

nimiin kuluu useampi sekunti ennen kuin ter-rat pysahtyvat.

6. LAITTEEN KÄYTTÖ

Ympäriston ja muiden henkilöiden huomioi-miseksi:

• Välta aiheuttamasta Häiriöta.
• Noudata tarkasti paikallisia säädöksiä, koskien leikkausjätteiden havitysta.
• Noudata tarkasti paikallisia öljyn, bensiinin, vaurioituneiden osien tai ympäristöä rasittavien osien havittämista koskevia säädokssia.

VAROITUS!

Käytä työskentelyyn so-

pivia asusteita. Jalleenmyyja antaa tarvittaessa tietoa tyohon sopivista suojamateri-aalesta.

KAHVAN SÄÄTÖ (Kuva 5) (ainoastaan HTM 60)

Takakahva (1) voidaan saataa 5 eri suuntaan suhteessa leikkauslaitteeseen mahdollstaen pensasaitojen tasoittamisen paremmassa asennossa.

VAROITUS!

Kahvan sātō tapahtuu

moottorin ollessa pysaytetytna.

• Vedā vapautusvipua (2).
• Kännä takakahva (1) haluttuun asentoon.
• Ennen laitteen käytöä varmista, etta irrotusvipu (2) on kokonaan paikoillaan ja etta takakahva on stabiili.

VAROITUS!

Työskentelyn aikana ta

kakahvan on oltava pystysuorassa riippumatta leikkausvalineen asennosta (3).

LEIKKAAMINEN

VAROITUS!

Leikkausen aikana lait

teesta on aina pidettävi kiinni kaksin kasin.

VAROITUS!

Pysäytä moottori heti, jos

terat jumiutuvat tyoskentelyn aikana tai ne softeutuvat pensasaidan oksiin.

Suosittelemme leikkaamaan ensin pensasaidan kaksi pystysivua ja sitten ylaosan.

- Pystyleikkaus (Kuva 6)

Leikkaus on suoritettava karessa alhaalta ylo-spain, pitamalla teran mahdollisimman etaallakehosta.

Leikkaus vaakatasossa (Kuva 7)

Parhain tulos saadaan pitamalla tera kevesty kallistettuna (5^ - 10^) kohti leikkaussuuntaa, kaarevalla liikkeellä ja jatkuvalla ja hitaalla etenmisellä, erityisesti erittain tihean pensasaidan ollessa kyseessä.

TERIEN VOITELU TYÖSKENTELYN AIKANA

Jos leikkauslaite kuumenee liikaa tyoskentelyn aikana, suosittelemme voitelemaan terien sisä-pinnat.

VAROITUS!

Tämtoimenpide on suo

ritettava moottori sommutettuna ja terien ollessa paikoillaan.

TYÖN LOPETTAMINEN

Lopetettuasi tyon:

• Pysäytä moottori kuten aikaisemmin kuvattu (Kappale 5).
• Odota terien pysahtymista ja asenna suojus.

7. HUOLTO JA SÄILYTYS

Oikea huolto on tärkeää tehokkuuden sailyttämiseksi ja laitteen alkuperäisosien turvalliselle käytölle.

VAROITUS!

Huoltotoimenpiteiden ai

kana:

• irrota sytytystulpan kupu.
• Odota moottorin jäahtymista.
  -Kayta suojakasineita kasillellssisi teria.
• Pida terien suojat asennettuina paitsi työskennellessäsi ko. terän parissa.
• Alä havita luontoon oljya, bensiinia tai muita myrkyllisia aineita.

ÄÄENVAIMENTIMEN JA MOOTTORIN PUHDISTUS

Vahentäaksesi tulipalon vaaraa puhdista saannollisesti sylinterin siivekkeet paineilmalla ja puhdista aanenvaimentimen alue risuista, lehdistä ja muista roskista.

ILMANSUODATTIMEN PUHDISTUS

TÄRKEÄ

Ilmansuodattimen puhdi

stus on tärkeäa laitteen hyvälle toiminnolle ja ke-stávydelle.

Puhdistus on suoritettava aina 8-10 tyotunnin valein.

Puhdistaaksesi suodattimen (Kuva 8):

• Avaa ruuvit (1) poista kansi (2) ja suodatinelementti (3).
• Pese suodatinelementti (3) saippualla ja vedellä. Älä käytä bensiiniä tai muita lioutteita.
• Jata suodatin kuivumaan ulos.
• Asenna suodatinelementti (3) paikoilleen ja kansi (2) ruuvaamalla ruuvit (1) pohjaan saakka.

POLTTOAINESUODATIN

Polttoinesaillion sisalle on assettu suodatin, joka esta epapuhtauksien paasyn moottoriin.

Suosittelemme vaihdattamaan suodattimen jalleenmyyjallkerran vuodessa.

SYTYTYSTULPAN TARKISTUS

Irrota ja puhdista sytytystulppa saannollisin valiajoin poistamalla mahdoliset kerrostumat metalliharjalla.

Puhdistus tarkista ja palauta elektrodien oikea etäisyys toisistaan (Kuva 9).

Asenna sytytystulppa takaisin ruuvaamalla sen pohjaan saakka mukana tulevalla avaimella.

Sytytystulppa on korvattava samanlaisella, joselektrodit palavat tai eristys on vauroitunut ja joka tapauksessa 100 kayttotunnin valein.

KAASUTTIMEN SÄTÄMINEN

Kaasutin on saadetty tehtaalla niin, etta kayttaja saa maksimisurituksen jokaisessa tilanteessa mahdollisimman pienilla myrkyllisillä paastolla, voimassa olevia saadoksiä noudattaen.

Laitteen toimiessa huonosti tarkista erityisesti etteivat terat ole osittain jumiutuneet tai vioittuneet, muussa tapauksessa känny jalleenmyyjan puoleen kaasuttimen ja moottorin tarkastusta varten.

Miniminopeudensaatao

VAROITUS!

Leikkausvaline ei saa liik-

kua moottorin miniminopeudella. Jos leikkausvaline liikkuu moottorin miniminopeudella, ota yhteyttä jalleenmyyjaan moottorin saatöä varten.

HIDASTUSLAITTEISTON VOITELU (Kuva 10)

Joka 20 työtunti nollaa taso molybdeeni-disulfidi erityisrasvalla, ruiskuttamalla sitä voitelulaitteeseen (1).

TERIEN SÄÄTO

Teriin kohdistuu progressivinen kuluminen, joka nagyy huonontuneena leikkausykynä johtuen liallisesta valjyydesta.

VAROITUS! moottori sammute terillä.

Säadön on tapahduttava

Saatäaksesi (Kuva 11):

• Löysä mutterit (1).
• Puhdista huolellisesti ruuvien (3) reiät (2) polystä ja sakasta.
• Kiristä ruuvit (3) liikkeen lopuksi ilman lukitse-mista ja loysää niitta 1/4 - 1/2 kierrosta.
• Kiristä mutterit (1).
  Voitele terat.
• Käynnistä moottori ja anna käydä maksimi-kierroksilla noin 1 minuutin ajan.
• Pysäytä moottori, odota terien pysahtymista ja koske niitta käsin; jos ne eivät ole liian kuumia käsin kosketeltaviksi on saatö oikea.
• Jos kuumus on liikaa loysa kevyesti muttereita (1) ja ruuveja (3) ja toista koe kunnes saavutat ihanteellisen tilan.

VAROITUS! rit (3) on ruuvattu jatkamista.

Tarkista aina, etta mutte

TERIEN TEROITUS

Teroitus on tarpeen kun leikkauksen teho heikkenee ja oksat sotkeutuvat usein laitteeseen.

VAROITUS!

Kulunutta terää ei saa te-

roittaa vaan se tulee vaihtaa.

TÄRKEAA

Suosittelemme aina, etta

jällenmyyyä suorittaa teroituksen. Hanellä on sopivat valseet ja tarpeellinen patevyys.

Jos teria taytyt eroittaa susosittelemme hienojakoisen viilan kayttoa, suorittamalla seuraavat asiat (Kuva 12):

• Aseta viila (1) leikkauslaitteeseen (2) 45^ kul-massa ja etene ylhälta kohti leikkauslaitteen reunaa.
• Toimi niin, etta viila toimii vain menoliikkeessä ja nosta viila paluumatkalla.
• Poista hyvin vahän materiaialia.
• Poista kaikki särmat teroituskivellä.
• Poista kaikki jäännökset ja rasvaa terät ennen asennusta.

ERITYISTOIMENPITEET

Kaikki tāmān ohjekirjan ulkopuoliset huoltotyöt tulee suorittaa jalleenmyyjälla.

Epasopivissa paikoissa tai epapatevien henkiloiden suorittamat toimenpiteet saavat takuun raukeamaan.

SÄIYTYS

Jokaisen työjakson lopuksi puhdista laite huolellisesti polysta ja jäanteista, korjaa tai vaihda vialiset osat ja voitele terat ruosteenuodostumisen estämiseksi.

Laitetta on sailytettäva kuivassa paikassa huo-nolta saälta suojattuna terien suojien olleessa oikein asennettuina.

PITKÄ SEISOKKIAIKA

TÄRKEAA

Jos on odotettavissa,etta

laitetta ei käytetä yli 2-3 kuukauteen suorita tietyt toimenpiteet, jotta välteään työn uudelleenaloit tamiseen liittyvat vaikeudet tai moottorin psvvä vioittuminen.

- Varastointi

Ennen laitteen paikoilleen asettamista:

-Tyhjennapolttoainesaillio.
- Kännistä moottori pitamälla moottoria minimissä pysahtymiseen saakka niin, etta kaikki kaasuttimessa oleva poltoaine kuluu.
- Anna moottorin jäahtyä ja irrota sytytystulppa.
- Kaada sytytystulpan aukkoon teelusikallinen oljya (uusi), joka on tarkoitetu kaksitahtisille moottoreille.
Vedä useita kertoa käynnistysnarusta saadaksesi oljyn leviämän splineerissä.
- Asenna sytytystulppa niin, etta manta on ylakuolokohdassa (nakyyy sytytystulpan aukosta) kun manta maksimimatkallaan.

Toiminaan jatkaminen

Laitettaessa laitetta käyntiin:

• Irrota sytytystulppa.
• Käytä pari kertaa käynnistysköytta poistaaksesi lialliset öljyt.
• Tarkista sytytystulppa kappaleessa "Sytytystulpan tarkastus" kuvatulla tavalla.
• Valmista laite kappaleessa "Työhön valmistautuminen". kuvatulla tavalla.

8. VIANETSINTÄ

VIKA MAHDOLLINEN SYY KORJAUSTOIMENPIDE

1) Moottori ei käynnisty eikä psys käynissä	- Väärinkäynnistys	- Noudata ohjeita (katso kappale 5)
	- Likainen sytytystulppa tai elektrodien välinen etäisyys väärä	- Tarkista sytytystulppa (katso kappale 7)
	- Ilmansuodatin sukossa	- Puhdista ja/tai vaihda suodatin (katso kappale 7)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyvään
2) Moottori käyn-nistyy, mutta tehot puuttuvat	- Ilmansuodatin sukossa	- Puhdista ja/tai vaihda suodatin (katso kappale 7)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyvään
3) Moottori toimii epäsäännöllisesti tai moottorilla ei ole tehoa kuormituksen alaisena.	- Sytytystulppa likainen ja elektrodien välinen etäisyys väärä.	- Tarkista sytytystulppa (katso kappale 7)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyvään
4) Moottori tuottaa liikaa savua.	- Vääränlainen sekoitus	- Valmista sekoite ohjeiden mukaan (katso kappale 4)
	- Kaasutus ei toimi oikein	- Ota yhteyttä jälleenmyyvään

9. TEKNISET TIEDOTI

MALLI	HTM 60	HTM 75
Iskutilavuus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	25,4 25,4
Teho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NGK BPMR6Y NGK BPMR6Y
Sätytystulppa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..
Bensiin jia öljyn välinen suhde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 : 1		50 : 1
Säiliön tilavuus . . . . . . . . . . . . . . . . . . . . . . . . litraa 0 ,5 0,5
Leikkauspituus . . . . . . . . . . . . . . . . . . . mm		550
Melupaine (EN 27917 mukaan) . . . . . . . . . . . dB(A)		90,5
Tärinätaso . . . . . . . . . . . . m/s 2		2,5 - 5,4
Slagvolumen . . . . . . . . . . . kg		5,7

Kaere kunde!

Kas karta isvaltytibenzinoir
