BEDIENUNGSANLEITUNG SHM 160 STIGA

DE Tragbare Heckenschere - GEBRAUCHSANWEISUNG

ACKTUNG: vor Inbetriebnahme des Geräts die Gebrauchsanleitung aufmerksamlesen.

Sehr geehrte Kundin, sehr geehrter Kunde, Heckenschere

Wir danken Ihnen, dass Sie unseren Produktien den Vorzug gegeben haben und wünschen Ihnen, dass Ihnen der Gebrauch ihrer neuen Maschine Freude macht und ihren Erwartungen vollkommen entspricht. Dieses Handbuch wurde hereausgegeben, um Sie mit ihrer Maschine vertraut zu machen und diese sicher und wirksam einsetzen zu konnen. Beachten Sie, dass das Handbuch ein wesentlicher Bestandteil der Maschine ist. Halten Sie es stets griffbereit, um es jederzeit einsehen zu konnen, und liefern Sie es mit, sollen den Sie die Maschine eines Tages an Dritte abtreten oder ausleihen.

Thesee neue Maschine wurde nach den geltenden Bestimmungen entwickelt und hergestellt. Sie arbeitet sich und zuverlüssig, wenn sie - unter strakter Beachtung der in thisem Handbuch enthaltenen Anweisungen verwendt wird (Bestimmungsgemäß Gerbrauch). Jede andere Verwendung oder die Nichtbeachtung der angezeigten Sicherheitsvorschriften beim Gebrauch bzw. der Anweisungen fur Wartung und Reparatur werden als "unzweckmäßige Verwendung" der Maschine angesehen und haben den Verfall der Garantie und die Ablehnung jeder Verantwortung seitens des Herstellers zur Folge. Dem Benutzer selbst dadurch entwickelte oder Dritten zugefugte Schaden oder Verletzungen gehen zu Lasten des Benutzers.

Falls Sie keinere Unterschiede zwischen der Beschreibung im Handbuch und der Maschine feststellen sollenen, können Sie davon ausgegeben, dass die in dieser Handbuch enthaltenen Informationen auf Grund fortwahrender Verbesserungen des Erzeugnisses Änderungen unterliegen, ohne dass der Hersteller die Pflicht zur Bekanntgabe oder zur Aktualisierung hat, unter der Voraussetzung, dass sich die wesentlichen Eigenschaften für Sicherheit und Betriebsweise nicht verändern. Im Zweifelsfall wenden Sie sichitte an den Handler Viel Spaß bei der Arbeit!

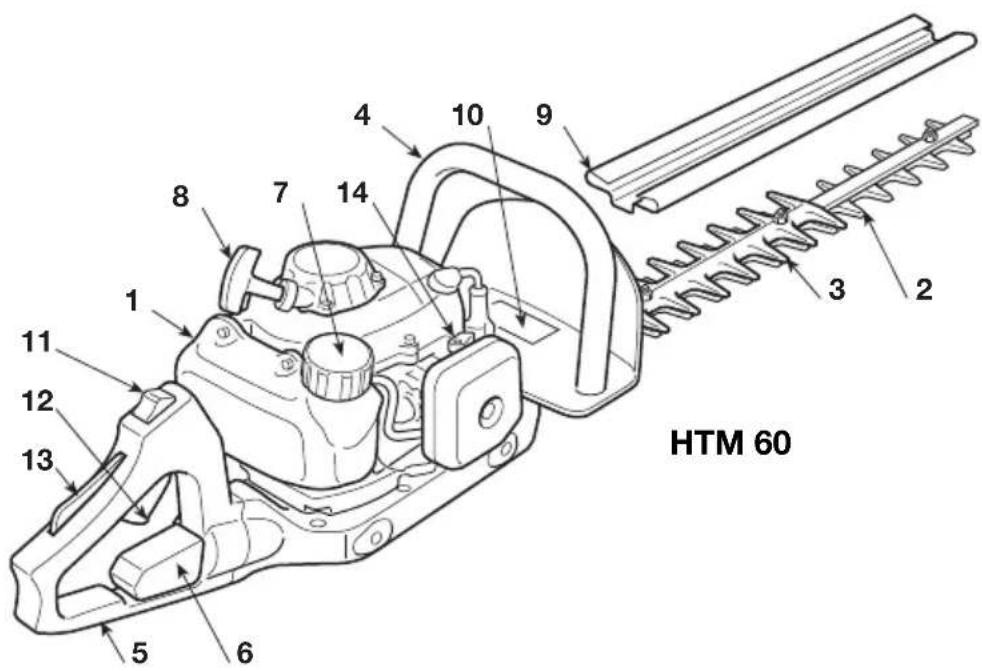

1. KENNZEICHNUNG DER WESENTLICHEN BAUTEILE

1. Motor
2. Schneidvorrichtung (Messer)
3. Schutzplatte
4. Vorderer Handgriff
5. Hinterer Handgriff
6. Entriegelungsvorrichtung hinterer Handgriff
7. Verschluss Gemsichtank
8. Startgriff
9. Messerschutz
10. Typenschild

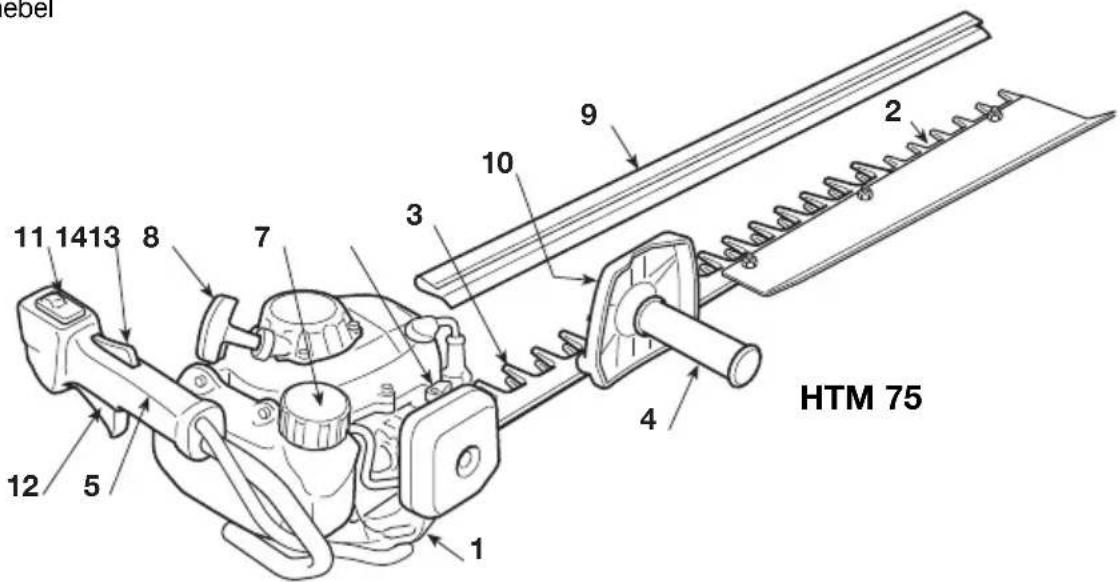

SCHALTVORRICHTUNGEN

1. Motorabstellschalter
2. Messersteuerung (Gashebel)
3. Sicherheitsgashebel
4. Starter-knopf

TYPENSCHILD

10.1) Konformitätszeichen gemäß der Richtlinie 98/37/EG
10.2) Name und Anschrift des Herstellers
10.3) Schalleistungspegel LwAgemäß Richtlinie 2000/14/EG
10.4) Bezugsmodell des Herstellers
10.5) Maschinenmodell
10.6) Kennummer
10.7) Prüfzeichen des Prüfinstituts
10.8) Baujahr
10.9) Artikelnummer
10.10) Emission-Nummer

2. SYMBOL

ACHTUNG: Das von Ihnen gekaufte Gerät ist für den Hobbygebrauch gebaut worden.

1) Achtung! Gefahr
2) Vor Inbetriebnahme des Gerats die Gebrauchsanleitung aufmerksamlesen.
3) Ihr Gehör kann bleibend beschädigt werden.

Wir weisen den Bediener des Geräts darauf auf hin, dass er bei normalen Arbeitsbedingungen tätig einer Gerauschbelastung von 85 dB (A) oder mehr ausgesetzt ist.

Bei der Arbeit mit der Maschine,müssen entsprechen de Schutzvorrichtungen getragen werden, wie Schutzbrille (Gefahr umherfliegender Teile) und Gehorschutz (es besteht Gefahr bleibender Gehorschaden). Sollte während der Arbeit auch die Gefahr herabfallender Gegenstände bestehen, so ist auch ein Schutzhelm zu trag.
4) Arbeitssschuhe und Schutzhandschuhe/TRagen!
5) ABrandgefahr! Der Kraftstoff ist entflammbar und darauf daher nicht verschüttet werden.
6) Vergiftungsgefahr! Wahrend des Gerätebetriebs erzeugt der Motor schädliche Abgase.

Die Maschine auf keinen Fall in geschlossenen oder schlecht belufteten Räumen verwenden. Tödliche Vergütungsgefahr.

3. SICHERHEITSVORSCHRIFTEN

A) AUSBILDUNG

1) Lesen Sie die Anweisungen aufmerksam. Machen Sie sich mit den Bedienungsteilen und dem richtigen Gebrauch der Maschine vertraut. Lernen Sie, den Motor schnell abzustellen.
2) Die Maschine nur zu dem, für diesen vorgesehenen Zweck verwenden, d.h. für das Schneiden und Trimmen von Hecken, bestehend aus Strauchern mit klinen Zweiglein. Ein unzweckmäßiger Gebrauch kann generell gefährlich sein und die Maschine beschädigen.
3) Erlauben Sie niemals Kindern oder Personen, die nicht über die erforderlichen Kenntnisse dieser Gebrauchsanweisung verfügbar, die Maschine zu benutzen. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.
4) Die Maschinearf nicht von mehr als einer Person benutzt werden.
5) Maschine niemals benutzen:
- während Personen, besonderss Kinder oder Tiere in der Höhe sind.
- wenn der Benutzer mäde ist oder sich nicht wohl führlt, oder wenn er Arzneimittel oder Drogen, Alkohol oder andere Stoffe zu sich genommen hat, die seine Aufmerksamkeits- und Reaktionsfähigkeit beeinträchtigen
- wenn der Benutzer nicht imstande ist, die Maschine mit zwei Handen festzuhalten bzw. wenn er bei der Arbeit nicht stabil auf den Beinen das Gleichgewicht halten kann
6) Beachten Sie, dass der Benutzer für Unfälle und Schäden verantwortlich ist, die anderen Personen oder deren Eigentum widerfahren konnen.

B) VORBEREITENDE MASSNAHMSN

1) Bei der Arbeit, muss der Benutzer eine geeignete Kleidung tragen, dieihn in seinen Bewegungen nicht hindert
- Enganliegende Schutzkleidung mit schnittfester Schutzeinsätzen/TRagen
- Handschuhe, Schutzbrille und Schnittfeste Sicherheitschuhe mit rutschfester Sohle/TRagen
Gehorschutz tragen
- Keine Schale, Hemden, Halsketten oder andere losehangende Zubehore tragien, die sich in der Maschine oder in eventuell auf dem Arbeitsplatz befindlichen Gegenständen verfangen konnten
- Langes Haar zusammenbinden
2) ACHTUNG: GEFAHR! Benzin ist hochgradig entflammbar:
- Kraftstoff in eigens zu diesen Zweck vorgesehen, zugelassenen Behältern aufbewahren;
- beim Umgang mit Kraftstoffen nicht rauchen;
- Tankverschluss langsam öffnen, um den darin standenden Druck langsam abzubauen.

• Kraftstoff nur im Freien mit Hilfe eines Trichters nachfüllen
• Kraftstoff ist vor dem Starten des Motors einzufüllen. Wahrend der Motor lauft oder bei keinher Maschine darf der Tankverschluss nicht geöffnet bzw. Benzin nachgefüllt werden.
• Falls Benzin übergelaufen ist, damit kein Versuch unternommen werden, den Motor zu starten. Statt dessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Bis das Benzin nicht vollständig verdampft ist und die Benzindämpfe nicht verflüchtigt sind, vermeiden Sie alles, was einen Brand verursachen können.
• Jegliche Spur von eventuell auf der Maschine oder auf dem Boden verschüttetem Benzin sofort entfern;
• Maschine nicht am Befüllungsort starten;
• der Kontakt zwischen Kraftstoff und den Kleidern ist zu vermeiden, und in einem solchen Fall, kleiden Sie sich lieber um, bevor Sie den Motor starten;
• Tankverschluss und Verschluss des Benzinbehalters mussen immer gut zugeschraubt sein.
  3) Fehlerhafte oder beschädigte Schalldämpfer auswechseln.
  4) Vor dem Gebrauch dieGPCe Maschine grundlich überprüfen und insbesondere:
• der Gashebel und der Sicherheitshebel mösen sich leicht bewegen setzen, nicht klemmen und wenn losgelassen, mösen sie automatisch und Schnell ihre Ausgangsposition wieder einnehmen;
• der Gashebel muss blockiert bleiben, solange der Sicherheitshebel nicht betätig wird;
• der Taster für die Motorausschaltung muss von einer Position auf die andere leicht verstelltbar sein;
• das Elektrokabel und vor allem das Zündkerzenkabel muss einwandfrei sein, um eine Funken-bildung auszuschreiben und der Stecker muss vorschrifsmäßig an der Zündkerze angebracht sein;
• die Handgriffe und Schutzvorrichtungen der Maschine müssen:gereinigt und abgetrocknet,und schlieBlich an die Maschine fest angebracht werden;
• die Messer dürfen nie beschädigt sein;
  5) Vor Arbeitsbeginn muss sichergestellt werden, dass alle Schutzvorrichtungen richtig angebracht sind.

C) DIE MASCHINE IM EINSATZ

1) Der Verbrennungsmotorarf nicht in geschlossen Räumen laufen, in denen sich gefährliche Kohlenmonoxydabgase sammeln konnen.
2) Arbeitsen Sie nur bei Tageslicht oder bei gutem Kunstlicht.
3) Eine sichere und stabile Position einnehmen
- vermeiden Sie so gut wie möglich den Einsatz der

Maschine auf nassem oder rutschigem Boden oder jeder falls auf unebenen oder steilen Böden, wenn für den Benutzer bei der Arbeit keine ausreichende Stabilität gewährleistet ist;

• vermeiden Sie Treppen und unstabile Plattformen;
• rennen Sie nicht, gehen Sie immer vorsichtig voran und achten Sie auf die Bodenunheiten und auf die Anwesenheit eventueller Hindernisse.
  4) Beim Anlassen des Motors die Maschine mit der freien Hand fest auf den Boden drücken.
• den Motor erst mindestens 3 Meter vom Befüllungsort entfernt starten;
• versichert Sie sich, dass sich in Maschinenreichweite keine anderen Personen befinden.
• Schalldämpfer und demnach auch die Abgase nie gegen entflammbare StoffeRCTEN
  5) Andern Sie nicht die Grundeinstellung des Motors oder überdrehen Sieihn nicht.
  6) Sicherstellen, dass sich die Messer nicht bewegen solange der Motor leer lauft, und dass nach Betätigung des Gashebels der Motor dann auch schnell wieder auf den Leerlauf gebracht wird.
  7) Achten Sie darauf, dass das Messer nicht gegen Fremdkörper hart aufprallt und auf das eventuell durch die Reibung der Messer herumfliegende Material.
  8) Der Motor ist abzustellen:
• wenn Sie die Maschine unbewacht让他们.
• bevor Sie nachtanken.
  9) Schalten Sie den Motor ab undziehen Sie das Kerzenkabel hereaus:
• bevor Sie die Maschine überprüfen, reinigen oder Arbeiten an ihr durchführren;
• nach dem ein Fremdkörper getroffen wurde. Prüfen Sie, ob an der Maschine Schäden entstanden sind, und führen Sie die erforderlichen Reparaturen aus, ehe Sie die Maschine wieder benutzen.
• wenn die Maschine anom zu vibrieren beginnnt: in einem solchen Fall unmittelbar die Ursache Herausfinden und richtigstellen;
• wenn die Maschine nicht benutzt wird.

D) WARTUNG UND LAGERUNG

1) Sorgen Sie davon, dass alle Muttern, und Schrauben fest angezogen sind, um safer zu sein, dass das Gerät immer unterugen Bedingungen arbeitet. Eine regelmäßige Wartung ist unentbehrlich für die Sicherheit und die Einhaltung der Leistungsfähigkeit.
2) Bewahren Sie die Maschine mit Benzim Tank niemals innerhalb eines Raumes auf, in dem Benzindampfe mit offenem Feuer, einer freienden Quelle oder Funken in Berührung kommt konnten.
3) Lassen Sie den Motor abkühlen, bevor Sie die Maschine in einem Raum abstellen.
4) Um die Brandgebung zu vermindern, ist der Motor, der Abgasschalldämpfer und der Lagerort für die Kraftstoffe stets frei von Zweigresten, Blättern oder überflüssigem Fett zu halten; Behälter mit Schneid-

resten niemals innerhalb eines Raumes lassen.

5) Falls der Tank zu entleeren ist, muss dies im Freien erfolgen und bei kaltem Motor.
6) Tragen Sie bei jedem Eingriff auf der Schneidvorrichtung Handschuhe.
7) Achten Sie auf das Messerschärfen. Alle an den Messern durchzuführenden Arbeiten setzen gezielte Kompetenzen und den Einsatz spezieller Werkzeuge voraus; aus Sicherheitsgründen sollen these immer von Fachleuten ausgeführrt werden.
8) Verwenden Sie, aus Sicherheitsgründen, nie die Maschine mit abgenutzten oder beschädigten Teilen. Die beschädigten Teile müssen ersetzt und dürfen niemals repariert werden. Nur Original-Ersatzteile verwenden. Nicht gleichwertige Ersatzteile konnen die Maschine beschädigten und ihre Sicherheit gefährden.
9) Maschine nicht in Kinderreichweite aufbewahren!

E) TRANSPORT UND HANDHABUNG

1) Folgende Hinweise müssen bei Transport und Handhabung der Maschine beachtet werden:
- Motor ausschalten; abwarten bis die Messer vollständig stillstehen, Zündkerzenstecker abtrennen;
- Messerschutz anbringen;
- Maschine ausschließlich an den Handgriffen aufheiten und die Messer in die der Laufrichtung entgegenesetzte Richtung positionieren;
2) Sollte der Transport der Maschine mit einem Kraftfahrzeug erfolgen, so muss sie so aufgestellt werden, dass sie keine Gefahr darstellt und auch gut befestigt werden, um das Umkippen mit nachfolgender Schadenentstehung und Kraftstoffauslauf zu verhindern.

F) WIE IST DAS HANDBUCH ZU LESEN

Im Text des vorliegenden Handbuchs sind eine be-sponders wichtige Abschnittte entsprechlich gekenn-zeichnet, wobei die Bedeutung solcher Kennzeich-nungen wie folgt zu verstehen ist:

ANMERKUNG

oder

WICHTIG

Liefert erläuternde Hinweise

oder andere Angaben über bereits an früherer Stelle gemachte Aussagen, mit der Absicht, die Maschine nicht zu beschädigen oder Schäden zu vermeiden.

ACHTUNG!

Im Falle der Nichtbeachtung

besteht die Möglichkeit, sich selbst oder Dritte zu verletzen

GEFAHR!

Im Falle der Nichtbeachtung

besteht die Möglichkeit, sich selbst oder Dritte schwer zu verletzen, mit Todesgefahr.

4. ARBEITSVORBEREITUNG

MASCHINENÜBERPRÜFUNG

Bevor Sie mit der Arbeit starten, muss folgenden geprüft werden:

• dass an der Maschine und am Messer alle Schrauben angezogen sind;
• dass die Messer scharf und nicht beschädigt sind;
• dass der Luftfilter sauber ist;
• dass die Schutzeinrichtungen festsitzen und ausreichend sind;
• dass die Handgriffe richtig befestigt sind..

GEMISCHZUBEREITUNG

These Maschine ist mit einem Zweitaktmotor ausgestattet, der mit einem Benzin-Ol-Gemisch betrieben wird.

WICHTIG

Die Verwendung von Benzin

allein beschädigt den Motor und hat den Verfall der Garantie zur Folge.

WICHTIG

Verwenden Sie nur hochwerte

ges Benzin und Schmierol, um die Gesamtleistungen und die Standzeit der mechanischen Teile auch langfristig sicherzustellen.

- Benzineigenschaften

Nur bleifreies Benzin (grünes Benzin) mit einer Oktanzahl unter 90 NO verwenden.

WICHTIG

Grüne Benzin neigt dazu, im

Behalter Ablagerungen zu bilden, wenn es über 2 Monate aufbewahrt wird. Verwenden Sie stets frisches Benzin!

- Oleigenschaften

Verwenden Sie nur hochwertige, für Zweit aktmotoren spezifische Kunstöle.

Bei ihrer Handlender sind speziell für solche Motoren entwickelte Ole erhältlich, die hohe Leistungen gewährleisten können.

Die Verwendung solcher Ole ermitteligt eine 2% -ige Gemischzugammensetzung, d.h. bestehend aus 1 Teil Öl fur jeweils 50 Teile Benzin.

Gemischzubereitung und -lagerung

GEFAHR!

Benzin und Gemisch sind entflammbar!

-Benzin und Gemisch ausschließlich in eigens fur Kraftstoffe zugelassenen Behältern aufbewahren, undzaran einem sicheren Ort,fern von Wärmequellen und offenen Flammen
- Die Behälter niemals in Kinderreichweite aufbewahren.
- Rauchen Sie während der Gemischzubereitung nicht und versuchen Sie die Benzindämpfe nicht einzuatmen.

Die Tabelle zeigt die, je nach eingesetztem Öl beno-tigten Benzin- und Ölmengen für die Gemischzubereitung.

Benzin Synthesisches Öl 2-Takt
Liter Liter cm		3
1	0	,
2	0	,
3	0	,
5 0,10 100
10 0,20 200

Für die Gemischzubereitung:

• in einen zugelassenen Kanister ca. die Hälfte der angegebenen Benzinmenge geben.
  -das ganze OI dazugeben, so wie in der Tabelle vorgeschreiben.
  -schlieBlich auch das restliche Benzin.
• den Behälter verschlieben und energisch schütteln.

WICHTIG

Das Gemisch ist einem standi-

gen Alterungsprozess ausgesetzt. Bereiten Sie nicht zu große Mengen davon vor, um Ablagerungen zu vermeiden.

WICTIG

Gemisch- und Benzinbehalter

immer schon getrennt und identifizierbar aufbewahren, um eine Verwechselungsgefahr bei der Benutzung auszuschlieben.

WICHTIG

Reinigen Sie regelmäßig die

Benzin- und Gemischbehälter, um eventuelle Ablagerungen zu entfernen.

NACHFULLEN VON KRAFTSTOFF

Rauchen Sie beim Nach-ucher Sie die Benzindämpfe

Behalterverschluss stets sich darin gegebenenfalls

Vor dem Nachfüllen:

Gemischbehalter gut schütteln.
- Maschine auf einer ebenen Fläche, in stabiler Position mit nach oben gerichteten Tankverschluss aufstellen.

• Tankverschluss und umliegenden Bereich reinigen, damit beim Nachfüllen kein Schmutz in den Tank gerät.
• Verschluss vorsichtig公开en, um den Druck langsam abzulassen. Immer mit einem Trichter nachfüllen, und den Tank nicht bis zum Rand füssen (Abb. 1).

Den Behälter immer sehr

gutverschlieben.

Sofort alle eventuell auf der

Maschine oder auf dem Boden verschütteten Gemschrückstände entfernen und den Motor solange nicht anlassen, bis sich alle Benzindampfe verfluchtigt haben.

5. MOTOR ANLASSEN, BENUTZEN UND AUSSCHALTEN

ANLASSEN DES MOTORS

Der Motor darf erst angelas

sen werden, wenn er mindestens 3m vom Kraftstoff-Befüllungsort entwickelnt ist.

Vor dem Starten des Motors:

• Maschine stabil auf dem Boden aufstellen.
• Messerschutz beseitigen.
• Sicherstellen, dass das Messer den Boden oder sonstige Gegenstände nicht berührt.
• Sicherstellen, dass der Handgriff in derzentalen Position blockiert ist (nur HTM 60).

- Kaltstart

ANMERKUNG

Unter Kaltstart versteht sich

das Anlassen nach mindestens 5 Min. von der Motorausschaltung oder nach der Kraftstoffnachfüllung

Um den Motor anzulassen (Abb. 2):

1. Schalter (1) auf Position «l» drucken.

2. 7-10 Mal leicht auf die Primer-Kraftstoffpumpe (2) drucken, bis der Kraftstoff aus dem Entlufterrohr flieBt.

3. Bedienungshebel des Starters (3) auf Position «START» drehen.
4. Maschine mit einer Hand auf dem Handgriff fest auf den Boden drücken, damit Sie beim Anlassen die Kontrolle der Maschine nicht zu verlieren.

Wenn die Maschine nicht

festgehalten wird, konnte die vom Motor entwickelte Schubkraft den Benutzer aus dem Gleichgewicht bringen, oder das Messer gegen einen Gegenstand oder gegen denselben Benutzer schleudern.

1. Den Startgriff 10-15 cm langsam Herausziehen, bis ein gewisser Widerstand zu spuren ist, dann ein paar Mal weiterziehen bis die ersten Zündungen wahrgenommen werden.

WICHTIG

These Maschine ist mit einem

"Easy Start" Starter-System ausgestattet, der die Starter-Operation des Motors anders gestaltet und gegenüber herkömmlichen Methoden vereinfacht.

Dieses System besteht zum Starten weniger Kraft. Es genegt das Seil so lange anzuziehen bis man hört wie der Motor zu starten beginnnt. Das Seil muss nicht ruckartig angezogen werden, da diesen während dem Start keinen besonderen Widerstand leistet.

WICHTIG meiden, das Seil lieben nicht mit dem Ranc Berührung bringen und verhindern, dass das zu zogen wird.

Um Beschädigungen zu ver- der Seilführungsoffnung in den Griff loslassen, bzw. bei seil unkontrolliert wieder einge

1. Den Griff (4) des Anlassereils langsam loslassen, bzw aber verhindern, dass das Seil unkontrolliert wieder eingezogen wird.
2. Den Bedienungshebel des Starters (3) auf Position «RUN» stellen.

ANMERKUNG

Der Starterhebel (3) verstellt

sich automatisch wieder auf Position «RUN», sobald der Gashebel (5) betätig wird.

1. Lassen Sie den Motor mindestens 1 Minute im Leerlauf laufen, bevor Sieihn auf die hochste Drehzahl beschleunigen.

WICHTIG

Sollte der Griff (4) des Anlas

serseils mehrmals betätig werden, solange sich der Starterhebel (3) aber noch auf Position «START» befindet, könnte dadurch der Motor überflutet und das Anlassen erschwert werden.

Bei überflutetem Motor Zündkerze entfernen und leicht am Griff (5) des Anlassereilsziehen, um den überflüssigen Kraftstoff zu entfern; dann die Elektroden der Zündkerze abtrocknen und wieder einsetzen.

Warmstart

Für den Warmstart (sofort nach Motorausschaltung), Punkte 1 - 4 - 5 - 6 des oben beschriebenen Ablaufs befolgen.

MOTOREINSATZ (Abb. 3)

Die Geschwindigkeit der Schneidvorrichtung wird über den auf dem hinteren Handgriff (2) positionierten Gashebel (1) gesteuert.

Die Betätigung theses Hebels kann nur erfolgen wenn gleichzeitig der Sicherheitsgriff gedrückt wird (3).

Die Bewegung wird vom Motor auf die Messer übertragen, und darüber über eine Fliehkraftkupplung, mit der die Bewegung der Messer verhindert wird, solange der Motor im Leerlauf lauft.

ACHTUNG!

Verwenden Sie die Maschine

nicht, wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt; in dieser Fall muss der Handler zu Rate gezogen werden.

Die korrekte Arbeitsgeschwindigkeit erreicht man wenn der Gashebel (1) bis zum Anschlag betätig wird.

WICTIG

Während der ersten 6-8 Stun

den Maschineneinsatz, den Motor nicht mit der Hochstandardrehzahl benutzen.

MOTORAUSSCHALTUNG (Abb. 4)

Um den Motor auszuschalten:

• Den Gashebel loslassen (1) und den Motor einige Sekunden lang im Leerlauf laufen setzen.
• Den Schalter (2) auf Position «O» drücken.

ACHTUNG!

Wenn der Motor auf den

Leerlauf gebracht wird, dauert es einige Sekunden bis die Messer vollständig stillstehen.

6. MASCHINENEINSATZ

Für einen rücksichtsvollen Einsatz den anderen und der Umwelt gegenüber:

• vermeiden Sie es, ein Störelement darzustellen.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung der Schneidrente.
• halten Sie sich strikt an die örtlichen Vorschriften für die Entsorgung von Öl, Benzin, beschädigten Teilen oder sümttlichen weiteren umweltschädlichen Stoffen.

ACHTUNG!

Tragen Sie während der Ar-

beit eine zweckmäßige Kleidung, Ihr Handler kann Ihnen nützliche Informationen über die besten Arbeitssschutzvorrichtungen geben, die ihre Sicherheit während der Arbeit gewährleisten.

EINSTELLUNG DES HANDGRIFS (Abb. 5) (Nur HTM 60)

Der hintere Handgriff (1) kann der Schneidvorrichtung gegenüber 5 verschiedene Orientierungen einheiten; dies erleichtert die Feinarbeiten an den Hecken.

ACHTUNG!

Die Einstellung des Hand

griffs muss mit ausgeschaltetem Motor erfolgen.

• Entriegelungshebelziehen (2).
• Den hinteren Handgriff (1) in die gewünschte Position verstellen.
• Vor dem Maschineneinsatz sicherstellen, dass der Entriegelungshebel (2) vollständig zurückgestellt wurde, und dass der wichtere Handgriff fest sitzt.

ACHTUNG!

Während der Arbeit muss

sich der hintere Handgriff immer in der vertikalen Position befinden, undzar unabhängig von der jeweiligen Position der Schneidvorrichtung (3).

SCHNEIDMODUS

ACHTUNG!

Beim Schneider muss die

Maschine immer mit zwei Händen festgehalten werden

ACHTUNG!

Den Motor+Ausschal

ten, sollenen sich die Messer während des Einsatzes festklemmen oder in den Heckenzweigen verfangen.

Esistimmerratsam,zuerst die vertikalenHeckenseiten,danndenoberenBereichzuschneiden.

- Vertikaler Schnitt (Abb. 6)

Der Schnitt sollte mit einer bogenförmigen Bewegung von unten nach oben erfolgen, wobei das Messer soweit wie möglich vom Körper entfernt gehalten wird.

- Horizontaler Schnitt (Abb. 7)

Die besten Ergebnisse erzielt man mit einem in die Schneidrichtung leicht (5^ - 10^) geneigtem Messer, einer Bogenbewegung und einem langsamen, gleichmäßigen Vorschub, vor allem bei sehr dichten Hecken.

MESSERSCHMIERUNG WÄHREND DES EINSATZES

Sollete sich die Schneidvorrichtung übertrieben erhitzen, so müssen die Messerinnenflächen geschmiert werden.

ACHTUNG!

Dieser Vorgang damit aus

schlieBlich bei ausgeschaltetem Motor und stillstehendem Messer erfolgen.

ARBEITSSCHLUSS

Wenn die Arbeit beendet ist:

• Motor wie vorangehend (Kap. 5) beschreiben ausschalten.
• Abwarten bis die Messer vollständig stillstehen und Schutzvorrichtung anbringen.

7. WARTUNG UND AUFBEWAHRUNG

Eine korrekte Wartung ist grundsätzlich notwendig, um die ursprüngliche Effizienz und Einsatzsicherheit der Maschine zu bewahren.

ACHTUNG! griffe:

Während der Wartungsein

-Zundkerzenstecker abtrennen.
- abwarten bis der Motor ausreichend abgekühlt ist.
- für Eingriffe im Messerbereich Schutzhand-schuhe/TRagen.
-Messerschutzvorrichtung nicht entfernen, es sei.
denn, die Eingriffe mnen auf dem Messer
seltb vorgenommen werden.
- Ole, Benzin oder andere verschmutzende Stoffe vorschrifsmäßig entsorgen.

REINIGUNG DES MOTORS UND DES SCHALLDÄMPFERS

Um die Brandgebung auf ein Minimum einzuschranken, die Zylinderrippen möglich mit Pressluft reinigen und den Bereich des Schalldämpfers von Zweiglein, Blättern und anderen Rückständen befreiern.

REINIGUNG DES LUFTFILTERS

WICHTIG Die Reinigung des Luftfilters ist die Voraussetzung fur einen einwandfrei Betrieb und eine large Standzeit der Maschine.

Die Reinigung sollte alle 8-10 Stunden Maschineneinsatz erfolgen.

Für die Filterreinigung (Abb. 8):

• Schraube (1) lösen, Abdeckung (2) und Filterelement (3) entfern.
• Das Filterelement (3) mit Wasser und Seite wiesen. Kein Benzin oder andere Lösungsmittel verwenden.
• Den Filter an der Luft trocknen halten.
• Das Filterelement (3) und die Abdeckung (2) wieder auflegen und die Schraube (1) bis zum Anschlag fest anziehen.

KRAFTSTOFFFILTER

Im Tank befindet sich ein Filter, der die Unreinheiten aufgangt und so vermeidet, dass sie in den Motor gelangen.

Einmal im Jahr solte der Filter von ihrem Handler ausgewechselt werden.

ÜBERPRÜFUNG DER ZündKERZE

Regelmäßig die Zündkerze entfernen und damit eventuelle Ablagerungen mit einem Metallbürstchen entfernen.

Kontrollieren Sie den Elektrodenabstand (Abb. 9) und stellen Sie hin gegebenenfalls wieder her.

Zündkerze wieder einsetzen und mit dem mitgelieferten Schlüssel bis zum Anschlag festziehen.

Die Zündkerze muss mit einer gleichwertigen Zündkerze mit entsprechenden Eigenschaften ersetzt werden, falls die Elektroden abgebrannt oder die Isolierung beschädigt ist, und auf jeder Fall nach jeweils 100 Betriebsstunden.

VERGASEREINSTELLUNG

Der Vestleistungen erbracht werden, und bzw. bei einer minimalen Freisetzung von schädlichen Gasen und in Übereinstimmung mit den geltenden Normen. Bei schwachen Leistungen vorab sicherstellen, dass die Messer nicht teilweise blockiert oder verformt sind; wenden Sie sich an ihren Handler zur Überprüfung von Vergasung und Motor.

• Leerlaufeinstellung

ACHTUNG!

Die Schneidvorrichtung darf

sich bei leer laufendem Motor nicht bewegen. Wenn sich die Schneidvorrichtung mit dem Motor im Leerlauf bewegt, müssen Sie ihren Handler für die korrekte Motoreinstellung zu Rateziehen.

GETRIEBESCHMIERUNG (Abb. 10)

Nach jeweils 20 Betriebsstunden den Füllstand mit einem Molybdändisulfid Spezialfett wieder herstellen, wobei letzteres in die Fettbüche (1) eingespritz wird.

MESSEREINSTELLUNG

Die Messer sind einem Funktionsbedingten Verschleib ausgesetzt, was durch eine auf das übermöige Spiel zurückzuführende Verschlechterung der Schnittleistung verdeutlicht wird.

ACHTUNG! Die Einstellung muss bei ausgeschaltetem Motor und stillstehenden Messern erfolgen.

Für die Einstellung (Abb. 11):

• Muttern losen (1).
• Schraubenlocher (2) der Schrauben (3) sorgfältig von Staub und Rückständen befrei.
• Schrauben (3) bis zum Anschlag einschrauben, aber nicht festziehen, dann um 1/4 - 1/2 Umdrehung offen.
  Die Muttern (1) festziehen.
• Messer einschmieren.
• Motor starten und ca. 1 Minute lang mit der Höchstdrehzahl laufen halten.
• Motor ausschalten, abwarten bis die Messer zu einem volligen Stillstand gekommen sind und schließlich mit der Hand berühren; wenn die Hitzen den Hautkontakt erlaubt, bedeutet das, dass sie richtig eingestellt sind.
• Wenn zu heiß, die Mattern (1) und die Schrauben (3) leicht lösen und den Versuch nochmals durchführren, bis die gewünschte Einstellung erreicht ist.

ACHTUNG!

Versichert Sie sich immer,

dass die Muttern (3) fest angezogen sind, bevor Sie die Arbeit wieder aufnehmen.

MESSERSCHÄRFEN

Nachscharfen ist notwendig, wenn die Schnittleistung sinkt und sich die Zweige oft verfangen.

ACHTUNG!

Ein Messer mit verschisse

nen Schneidenarf Nie nachgeschärft,sondern immer ersetzt werden.

WICHTIG

Es empfieht sich immer, dass

Ihr Handler das Nachscharfen übernimmt, da er über die notwendigen Werkzeuge und die erforderlichen Kennnisse verfügt.

Falls die Messer nachgeschäft werden müssen, ist eine feinkörnige Feile einzusetzen und folgenden zu beachten (Abb. 12):

• Feile (1) mit einem 45^ -Grad-Winkel auf die Schneide (2) auflegen, und mit einer Bewegung von oben gegen die Schneidekante arbeiten.
• Darauf achten, dass die Feile nur bei der Vorwartsbewegung greift, beim Zurückziehen leicht anheben.
• Nur sehr weniger Material abtragen.
• Alle Grate mit einem Schleifstein beseitigen.
• Alle Schleifspuren beseitigen und Messer vor dem Einbau einschmieren.

AUSSEERORDENTLICHE EINGRIFFE

Alle in thisem Handbuch nicht enthaltenen Wartungseingriffe * dürfen ausschließlich von Ihrem Handler vorgenommen werden.

Eingriffe, die nicht von einer Fachstelle oder von unqualifiziertem Personal ausgeführrt werden, haben grundsätzlich den Verfall der Garantie zur Folge.

AUFBEWAHRUNG

Nach jedem Arbeitseinsatz die Maschine sorgfältig reinigen und Staub und Rückstände entfern, die beschädigten Teile reparieren oder ersetzen und die Messer ein fetten, um dem Rosten vorzubeugen.

Die Maschine muss an einem trockenen Ort aufbewahrt werden, vor Witterung geschützt und mit dem vorschriftsgemäß angebrachten Messerschutz.

LÄNGERE STILLSTANDZEITEN

WICHTIG

Falls die Maschine voraus

sichtlich über 2-3 Monate nicht eingesetzt wir, muss folgenden gemacht werden, um Schwierigkeiten bei der Wiederinbetriebnahme oder permanente Motorschaden zu vermeiden.

Lagerung

Ehe die Maschine stillgelegt wird:

• Den Kraftstofftank. entleeren.
• Den Motor starten und im Leerlauf laufen setzen bisher ausschaltet, so dass der restliche Kraftstoff vollständig aufgebraucht wird.
• Den Motor abkühlen setzen und die Zündkerze entfern.
• In die Öffnung der Zündkerze einen Löffel Öl für Zweitakter (neues) einleeren.
  -Mehrmals am Anlasserseilziehen,damit sich das Öl imZylinder verteilt.
• Zündkerze schließlich wieder einsetzen wenn sich der Kolben am oberen Totpunkt befindet (durch die Zündkerzenöffnung ersichtlich), wenn der Kolben seinen hochsten Hub erreicht hat.

Wiedereinsatz

Wenn die Maschine wieder in Betrieb gesetzt wird:

-Zundkerze entfernen.
- Ein paar Mal an der Anlasserschnurziehen, um das überflüssige Öl zu beseitigen.
- Zündkerze überprüfen, so wie unter Kapitel "Überprüfung der Zündkerze" beschrieben.
- Maschine so einstellen, wie unter Kapitel "Maschinenvorbereitung" beschrieben.

8. STÖRUNGSSUCHE

STÖRUNG MÖGLICHE URSACHE ABHILFE

1) Motor kann entweder nicht gestartet werden, oder schaltet(sofort aus.	- Falscher Anlassvorgang	- Anweisungen befolgen (siehe Kap. 5)
	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand	- Zündkerze überprüfen (siehe Kap. 7)
	- Verstopfter Luftfilter	- Filter reinigen bzw. auswechseln (siehe Kap.7)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen
2) Motor kann gestartet werden, erbringt aber eine schwache Leistung	- Verstopfter Luftfilter	- Filter reinigen bzw. auswechseln (siehe Kap.7)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen
3) Der Motor lαuft unregelmäßiger oder erbringt unter Belastung keine Leistung.	- Zündkerze schmutzig oder nicht korrekter Elektrodenabstand	- Zündkerze überprüfen (siehe Kap. 7)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen
4) Der Motor weist eine übertriebene Rauchentwicklung auf	- Falsche Gemischzusammenstellung	- Gemisch gemäß Anweisungen zubereiten (siehe Kap. 4)
	- Probleme der Gemischaufbereitung	- Sich mit dem Händler in Verbindung setzen

9. TECHNISCHE DATEN

MODELL	HTM 60	HTM 75
Hubraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . NGK BPMR6Y NGK BPMR6Y
Zündkerze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Benzin-Öl-Verhältnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 : 1	50 : 1	50 : 1
Tankinhalt . . . . . . . . . . . . . . liter	0,5	0,5
Schnittlänge . . . . . . . . . . . . . . . mm	550	700
Schalldruck.(gemäß EN 27917) . . . . . . . . . dB(A)	90,5	91
Schwingungen . . . . . . . . . m/s 2	2,5 - 5,4	7,4 - 6,0
Masse . . . . . . . . . kg	5,7	5,4

Estimado CLIENTE,

5. STARTEN - GEBRUK - UITSCHAKELEN MOTOR

STARTEN VAN DE MOTOR

Indien machine nicht stevig

REGELING VAN DE MESSEN

9. TECHNISCHE GEGEVENS

TYPE	HTM 60	HTM 75
Cylinderinhoud .cm3	25,4 25,4
Vermogen .kW 0,8	8 0,8
Bougie .NGK BPMR6Y NGK BPMR6Y
Verhouding benzine : olie	50 : 1	50 : 1
Inhoud reservoir .liter 0	5 0,5
Snijlengte .mm	550	700
Geluidsdruk (volgens EN EN 27917) .dB(A)	90,5	91
Trillingsniveau .m/s2	2,5 - 5,4 7,4 - 6	0
Massa .kg 5,7 5,4

Prezado Cliente,

OLAGANUSTUMUDAHALELER

- Egenskaper für bensinen

ANVÄNDNING AV MOTORN (Fig. 3)

LÄNGRE TIDS UPPEHÄLL

1. TÄRKEIMPIEN OSIEN TUNNISTUS

Starterenshandtag (3) ven

LÄNGEVARENDE STILSTAND

BRUK AV MOTOREN (Fig. 3)

Skjæeutstyretshastighetreguleresavgasspaken(1) sombefinnersegpàdetbakrehandtaket (2).

STANS AV MOTOREN (Fig. 4)
