KÄYTTÖOHJE GPO 12 E Professional BOSCH

Samsvarserklæring 1 609 929 392 -Buch Seite 4 Dienstag, 19. August 2003 4:49 1646 • 1 609 929 392 • TMS • 18.08.03Suomi - 1

Laitteen osien numerointi viittaa grafiikkasivussa

olevaan laitteen kuvaan.

Avaa taitettava kuvasivu ja pidä se esillä, kun tu-

tustut käyttöohjeeseen.

6 Huopakiillotuslaikka*

13 Suojakannen kiinnitysruuvi*

21 Kierrosluvun säätöpyörä (GPO 12 E)

* Käyttöohjeissa kuvatut lisätarvikkeet eivät välttämättä

sisälly toimitukseen!

Mitta-arvot määritetty EN 50 144 mukaan.

Työkalun tyypillinen A-arvioitu melutaso: äänen

painetaso 90 dB (A); äänentehotaso 103 dB (A).

Käytä kuulosuojaimia!

Tyypillinen luokitettu kiihtyvyys on 5,5 m/s

Laite on tarkoitettu metalli- ja lakkapintojen kiillo-

tukseen ja harjaukseen sekä kiven hiontaan

ilman veden käyttöä.

Vaaraton työskentely laitteella

on mahdollinen ainoastaan

luettuasi huolellisesti käyttö- ja

turvaohjeet, sekä seuraamalla

ohjeita tarkasti. Lisäksi tulee

noudattaa oheen liitetyn vihko-

sen yleisiä turvaohjeita. Ennen ensimmäistä

käyttöä sinun tulisi saada käytännön opas-

■ Käytä suojalaseja ja kuulosuojaimia.

■ Käytä turvallisuutesi takia myös muita suoja-

varusteita, kuten suojakäsineitä, tukevia jalki-

neita, kypärää ja suojusvaatetta.

■ Työssä syntyvä pöly saattaa olla terveydelle

haitallinen, palava tai räjähdysaltis. Sopivat

suojatoimenpiteet ovat välttämättömät.

Esimerkiksi: Monia pölyjä pidetään karsino-

geenisina. Käytä soveltuvaa pölyn-/lastun-

imua ja pölynsuojanaamaria.

■ Kevytmetallipöly voi syttyä palamaan tai räjäh-

tää. Pidä aina työpaikka puhtaana, sillä aine-

sekoitukset ovat erityisen vaarallisia.

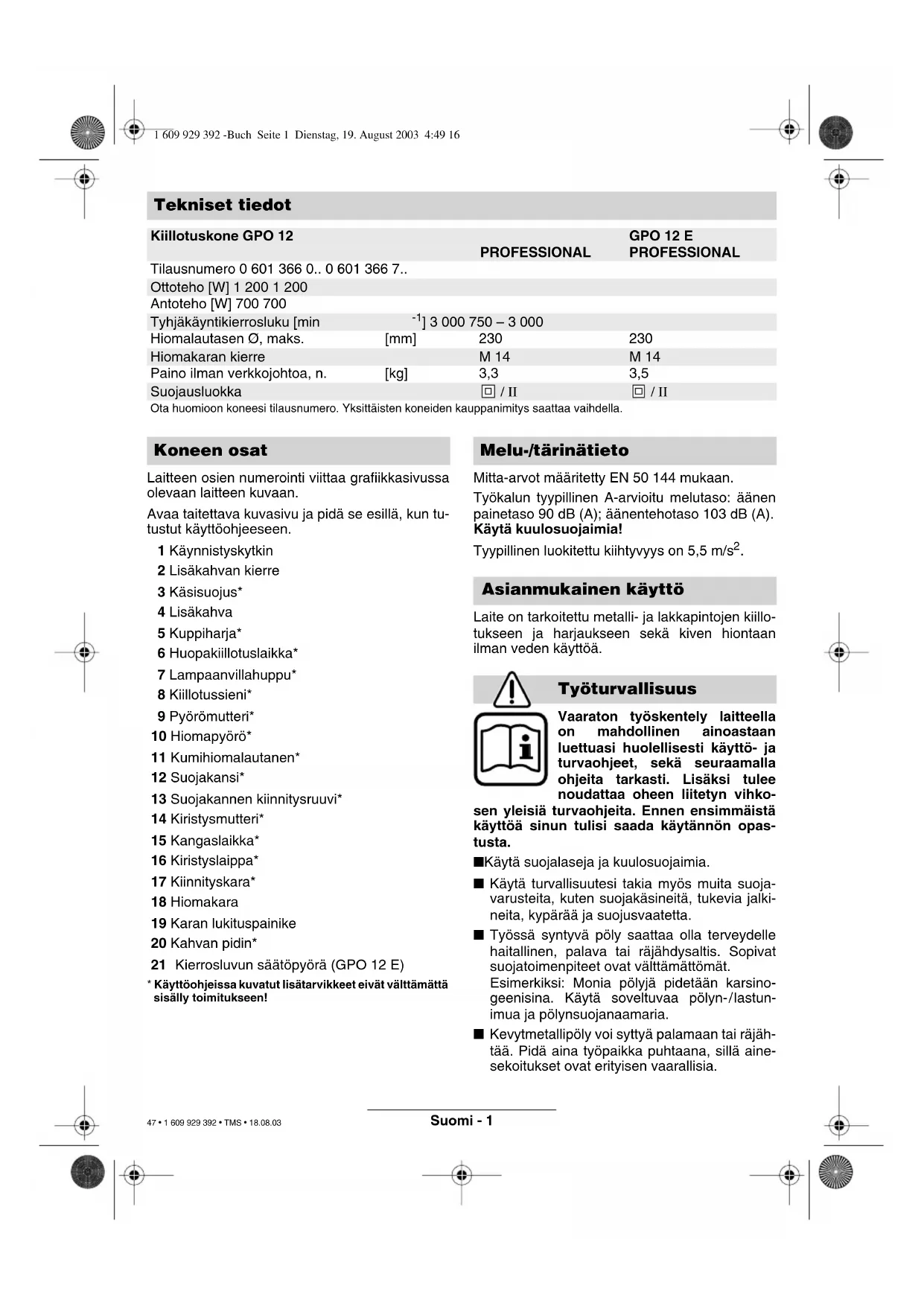

Kiillotuskone GPO 12

Ottoteho [W] 1 200 1 200

Tyhjäkäyntikierrosluku [min

Hiomakaran kierre M 14 M 14

Paino ilman verkkojohtoa, n. [kg] 3,3 3,5

Suojausluokka / II / II Ota huomioon koneesi tilausnumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Koneen osat Melu-/tärinätieto

Asianmukainen käyttö

1 609 929 392 -Buch Seite 1 Dienstag, 19. August 2003 4:49 16 47 • 1 609 929 392 • TMS • 18.08.03Suomi - 2

■ Jos verkkojohto vahingoittuu tai katkeaa työn

aikana ei johtoa saa koskettaa, vaan pisto-

tulppa on välittömästi irrotettava pistorasiasta.

Älä koskaan käytä laitetta, jos verkkojohto on

■ Liitä laitteet, joita käytetään ulkona, vikavirta-

suojakytkimen (FI) kautta, jonka laukaisuvirta

on korkeintaan 30 mA. Älä käytä laitetta sa-

teessa tai kosteudessa.

■ Pidä työskentelyn aikana aina konetta kaksin

käsin ja seiso tukevasti.

■ Varmista työkappale. Kiinnityslaitteilla tai

ruuvipenkissä kiinnitetty työkappale pysyy tu-

kevammin paikoillaan, kuin kädessä pidettynä.

■ Tarkista aina, että verkkojohto kulkee ko-

■ Pysäytä aina kone, ennen kuin asetat sen pois

käsistäsi ja odota, että koneen pyörintä lakkaa.

■ Virtakatkoksen sattuessa tai pistotulpan irro-

tessa pistorasiasta, tulee käynnistyskytkin vä-

littömästi vapauttaa ja saattaa ei-asentoon.

Tämä estää hallitsemattoman uudelleenkäyn-

■ Laitetta saa käyttää vain kuivahiontaan.

■ Kaikissa koneella suoritettavissa töissä on

lisäkahvan oltava asennettuna. Käsisuojus 3

(lisätarvike) tulee asentaa kaikkia töitä varten,

joissa käytetään kumihiomalautasta 11 tai

kuppiharjaa 5/laikkaharjaa.

■ Käytä pölyn poistoimua kiviainesta työstettä-

essä. Pölynimurin tulee olla sallittu kivipölyn

■ Asbestipitoista materiaalia ei saa työstää.

■ Käytä ainoastaan hiomatyökaluja, joiden suu-

rin sallittu kierrosluku on vähintään yhtä suuri,

kuin kyseisen koneen tyhjäkäyntikierrosluku.

■ Tarkista hiomavälineet ennen käyttöä. Hioma-

välineiden on oltava oikein asennettuja ja nii-

den täytyy pystyä pyörimään vapaasti. Suorita

koeajo vähintään 30 sekunnin ajan ilman kuor-

mitusta. Älä käytä vahingoittuneita, epäsään-

nöllisen muotoisia tai täriseviä hiomatyöväli-

■ Suojaa hiomalaitetta iskuilta, kolhuilta ja ras-

■ Vie vain käynnissä oleva kone työkappaletta

■ Pidä kädet poissa pyörivistä hiomavälineistä.

■ Tarkista laikan pyörimissuunta. Pidä aina laite

niin, että kipinät ja hiomapöly lentävät kehosta

■ Metallien hionnassa syntyy kipinöintiä. Tar-

kista, ettei kenellekään aiheuteta vaaraa. Tuli-

palovaaran takia ei lähistöllä saa olla mitään

palavia aineita (kipinäetäisyydellä).

■ Ota huomioon hiomavälineen valmistajan

asennus- ja käyttöohje.

■ Huomio! Hiomalaikka pyörii vielä laitteen pois-

■ Älä kiinnitä laitetta ruuvipenkkiin.

■ Älä koskaan anna lapsille lupaa käyttää ko-

■ Bosch takaa laitteen moitteettoman toiminnan

ainoastaan, jos käytetään tälle laitteelle tarkoi-

tettuja alkuperäisiä varaosia.

■ Irrota pistotulppa pistorasiasta ennen kaik-

kia laitteeseen kohdistuvia töitä.

■ Kaikissa koneella suoritettavissa töissä on

lisäkahvan oltava asennettuna.

Kierrä lisäkahva 4 koneen päähän, ottaen huo-

mioon työskentelytavan.

Kahvan pitimen 20 avulla voidaan lisäkahva 4

asentaa painopisteen kannalta edullisesti laitteen

Saata kahvan pidin 20 työtapaa vastaavaan

asentoon ja ruuvaa se kiinni. 12-kulmaprofiili kier-

teessä 2 huolehtii kiertovarmasta kiinnityksestä.

Työskenneltäessä ilman kahvan pidintä 20 tulisi

asentaa käsisuojus. Käsisuojus 3 kiinnitetään li-

Laitteen pää kuumenee laitteen kanssa työsken-

neltäessä. Riippuen laitteen käsittelystä, voidaan

suojakantta 12 käyttää kosketussuojana.

Aseta suojakansi 12 laitteen pään päälle, ja kiin-

nitä se toimitukseen kuuluvalla ruuvilla 13 sekä

■ Irrota pistotulppa pistorasiasta ennen kaik-

kia laitteeseen kohdistuvia töitä.

Käytä ainoastaan hiomatyökaluja, joi-

den suurin sallittu kierrosluku on vähin-

tään yhtä suuri, kuin kyseisen koneen

tyhjäkäyntikierrosluku.

■ Puhdista hiomakara ja kaikki asennettavat

osat. Lukitse hiomakara 18 karan lukituspai-

nikkeella 19 hiomatyökaluja kiinnitettäessä ja

Paina karan lukituspainiketta 19 ainoastaan

hiomakaran ollessa pysähdyksissä!

Aseta kumihiomalautanen 11 hiomapyöröineen

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 9 paikoilleen ja kiristä se hy-

vin kaksireikä-avaimella.

Kuppiharja 5/laikkaharja

Kierrä kuppiharja hiomakaraan 18 ja kiristä kiin-

Hiomatyökalu on pystyttävä kiertämään hioma-

karaan 18 niin pitkälle, että se tukee hiomakaran

kierteen lopussa sijaitsevaan hiomakaran laip-

paan. Kiristä kiintoavaimella.

Kiillotussieni/lampaanvillahuppu

Kierrä kiillotussieni 8 hiomakaraan 18.

Lampaanvillahuppu 7 voidaan vetää kiillotussie-

Katso asennusohjeet kuvasivulta.

Kierrä kiinnityskara 17 hiomakaraan 18 ja kiristä

se avainpinnoista kiintoavaimella.

Asenna kiinnityslaippa 16 ja kangaslaikka 15 ja

kiinnitä ne kiristysmutterilla 14.

Huopakiillotuslaikka

Kierrä huopakiillotuslaikka 6 laippoineen hioma-

Tarkista verkkojännite: Virtalähteen jännitteen

täytyy olla sama, kuin mallikilpeen merkitty.

230 V-merkittyjä laitteita voidaan käyttää myös

Kierrosluvun esivalinta (GPO 12 E)

Voit asettaa tarvittavan kierrosluvun säätöpyö-

rällä 21 (myös käytön aikana).

Tarvittava kierrosluku on riippuvainen materiaa-

lista ja se tulisi määrittää käytännön kokein (katso

käyttötaulukko käyttöohjeen lopussa).

Käynnistys ja pysäytys

Käynnistä laite työntämällä käynnistyskytkin 1

Lukitse käynnistyskytkin 1 työntämällä sitä kau-

emmas eteen painetussa tilassa.

Pysäytä kone irrottamalla ote käynnistyskytki-

mestä 1 tai painamalla sitä ja irrottamalla sitten

Käynnistyskytkimen rakenne ilman lukitusta

Käynnistä konetta painamalla käynnistyskyt-

Pysäytä laite irrottamalla ote käynnistyskytki-

Tarkista hiomatyökalu ennen käyttöä. Hio-

matyökalun tulee olla moitteettomasti

asennettu ja sen täytyy pystyä kiertymään

vapaasti. Suorita vähintään 30 sekunnin

koekäyttö ilman kuormaa. Älä käytä vioittu-

neita, epämääräisen muotoisia tai täriseviä

■ Älä kuormita konetta niin paljon, että se py-

Kone on tarkoitettu kivi-, metalli- ja lakkapintojen

kaikenlaiseen työstöön.

Peimeiden aineiden hiontaan, esim. kipsin ja

maalien, kannattaa käyttää kumista hiomalau-

tasta 11 ja hiomapyöröä 10.

Ruostenpoistoon soveltuvat kuppiharjat 5 ja laik-

Hiomatyökalun asennus

kia laitteeseen kohdistuvia töitä.

Pidä aina laite ja tuuletusaukot puhtaina

voidaksesi työskennellä hyvin ja turvalli-

Metalleja työstettäessä voi äärimmäisissä

käyttöolosuhteissa johtavaa pölyä kerään-

tyä laitteen sisälle. Laitteen suojaeristys voi

vahingoittua. Näissä tapauksissa on suosi-

teltavaa käyttää kiinteää imulaitetta, usein

puhaltaa tuuletusaukkoja puhtaaksi ja kyt-

keä vikavirta-suojakytkin (FI) laitetta suo-

Tämä laite on suunniteltu, valmistettu ja testattu

erittäin huolellisesti. Mikäli siinä siitä huolimatta il-

menee jokin vika, anna vain Bosch-huoltoliikkeen

suorittaa tarvittavat korjaukset.

Ilmoita ehdottomasti laitteen 10-numeroinen

tilausnumero kaikissa kyselyissä ja varaosatila-

Raaka-aineen uusiokäyttö jätehuollon ase-

Laite, tarvikkeet ja pakkaus tulisi hävittää ympä-

ristöystävällisesti toimittamalla ne kierrätykseen.

Nämä käyttöohjeet on valmistettu kloorittomasti

valkaistusta uusiopaperista.

Lajipuhdasta kierrättämistä varten muoviosissa

Räjähdyspiirustuksia ja tietoja varaosista löy-

✆ +358 (0)9 / 43 59 91

Fax +358 (0)9 / 8 70 23 18 Todistamme täten ja vastaamme yksin siitä, että

tämä tuote on alla lueteltujen standardien ja stan-

dardoimisasiakirjojen vaatimusten mukainen

EN 50 144 seuraavien direktiivien määräysten

mukaisesti: 89/336/ETY, 98/37/EY. Dr. Egbert Schneider Dr. Eckerhard StrötgenSenior Vice President Head of ProductEngineering CertificationRobert Bosch GmbH, Geschäftsbereich ElektrowerkzeugePidätämme oikeuden muutoksiin Huolto ja puhdistus

Huolto ja asiakasneuvonta
