KÄYTTÖOHJE Living LV3 AUDIO PRO

• Sisäänrakennettu langaton vastaanotin jokaisessa kaiuttimessa
• Langaton täydellinen CD-laatuinen ääni
• Langaton kantavuus:

Huoneesta huoneeseen 20m

Sama huone 50m

Vapaa kenttä 100m

• Toimii Macin ja PC:n kanssa
• RF-taajuus: 2,4 GHz
• Näytteenottotaajuus: 48 KHz
• Sovelluskohtainen protokolla
• USB 2.0 -liitäntä

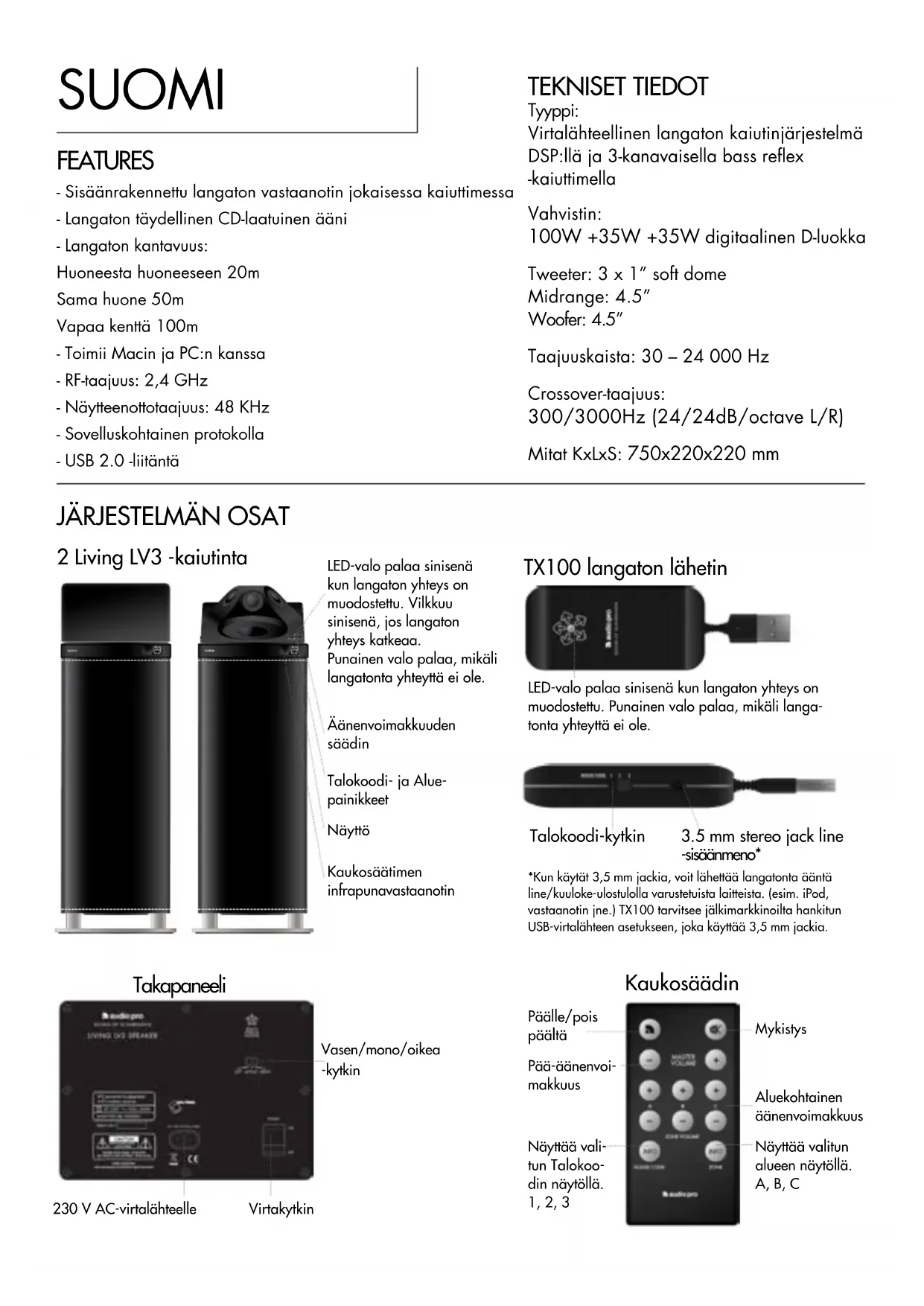

TEKNISET TIEDOT

Tyyppi:

Virtalähteellinen langaton kaiutinjärjestelmä DSP:llä ja 3-kanavaisella bass reflex -kaiuttimella

Vahvistin:

100W +35W +35W digitaalinen D-luokka

Tweeter: 3 x 1" soft dome

Midrange: 4.5"

Woofer: 4.5"

Taajuuskaista: 30 – 24 000 Hz

Crossover-taajuus:

300/3000Hz (24/24dB/octave L/R)

Mitat KxLxS: 750x220x220 mm

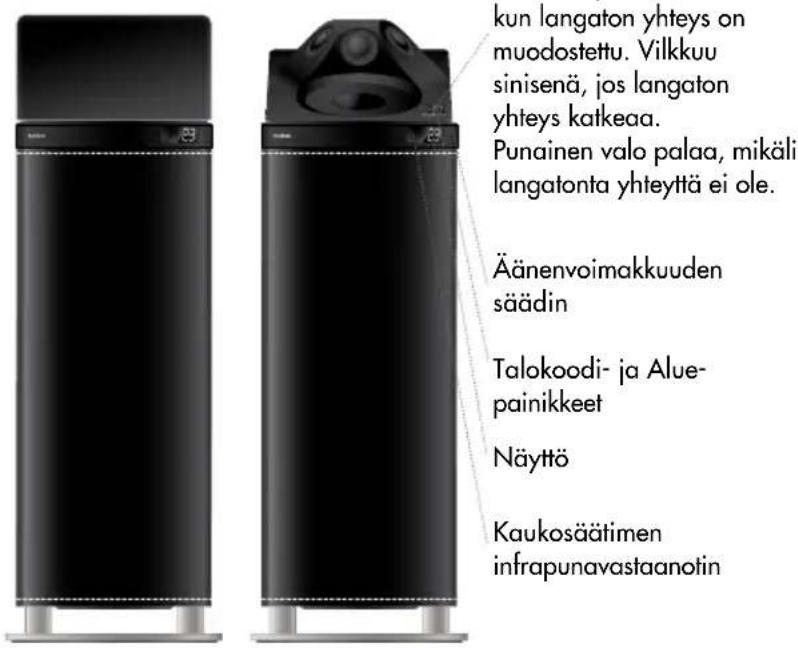

JÄRJESTELMÄN OSAT

2 Living LV3 -kaiutinta

LED-valo palaa sinisenä kun langaton yhteys on muodostettu. Vilkkuu sinisenä, jos langaton yhteys katkeaa.

Punainen valo palaa, mikäli langatonta yhteyttä ei ole.

Äänenvoimakkuuden säädin

Talokoodi- ja Alue- painikkeet

Näyttö

Kaukosäätimen infrapunavastaanotin

Takapaneeli

230 V AC-virtalähteelle

Virtakytkin

TX100 langaton lähetin

LED-valo palaa sinisenä kun langaton yhteys on muodostettu. Punainen valo palaa, mikäli langatonta yhteyttä ei ole.

3.5 mm stereo jack line -sisäänmeno*

*Kun käytät 3,5 mm jackia, voit lähettää langatonta ääntä line/kuuloke-ulostulolla varustetuista laitteista. (esim. iPod, vastaanotin jne.) TX100 tarvitsee jälkimarkkinoilta hankitun USB-virtalähteen asetukseen, joka käyttää 3,5 mm jackia.

Kaukosäädin

Päälle/pois päältä

Pää-äänenvoi- makkuus

Näyttää vali- tun Talokoo- din näytöllä. 1, 2, 3

Aluekohtainen äänenvoimakkuus

Näyttää valitun alueen näytöllä. A, B, C

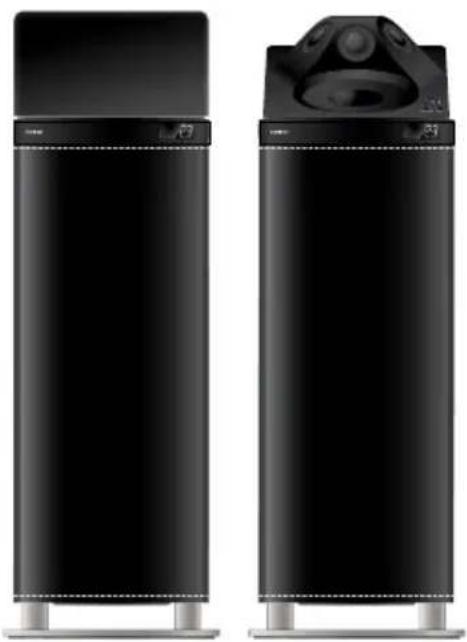

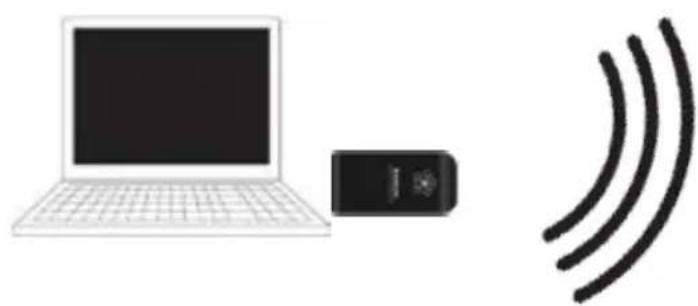

NORMAALI LIITÄNTÄ

Katso Mac- ja PC-asetukset ennen kuin liität järjestelmäntietokoneeseesi.

1. Liitä TX100-lähetin tietokoneeseen.
2. Liitä molemmat LV3-kaiuttimet 230 V -virtalähteeseen.
   Valmista! Soita musiikkia tietokoneeltasi.

LED-valo palaa sinisenä kaiuttimissa ja lähettimissä kun langaton yhteys on muodostettu. LED-valo palaa punaisena kaiuttimissa ja lähettimissä kun langatonta yhteyttä ei ole muodostettu.

Huomaa:

Varmista, että sekä kaiuttimet että lähetin on asetettu samaan Talokoodiin (kanava 1, 2 tai 3). - Jos kaiuttimet ovat automaattisessa valmiustilassa, LED-valo palaa punaisena vaikka langaton yhteys olisikin muodostettu. Se muuttuu siniseksi, kun kaiuttimet vastaanottavat signaalin.

MAC-ASETUKSET

1. Liitä TX100-lähetin vapaana olevaan USB-porttiin.
2. Valitse Järjestelmäasetusten Laitteet-kohdasta Ääni.
3. Napsauta valikossa Ulostulo ja valitse "USB Headset".
   Valmista! Voit nyt lähettää ääntä tietokoneeltasi kaiuttimeen.

PC SETUP

Tee seuraavat asetukset, ennen kuin käytät musiikkia toistavaa ohjelmistoa (esim. iTunes tai Spotify).

1. Liitä TX100-lähetin vapaana olevaan USB-porttiin. Odota kunnes ohjelmisto on asennettu. (Kun laite on käyttövalmis, näet siitä viestin näytön oikeassa alareunassa).

Valmista! Voit nyt lähettää ääntä tietokoneeltasi kaiuttimeen.

Tietyissä PC-tietokoneissa (esim. Windows 7 -käyttöjärjestelmä) sinun tulee mahdollisesti tehdä seuraavat lisääasetukset:

1. Napsauta Käynnistä-painiketta ja valitse Ohjauspaneelista Äänet ja Äänilaitteet.

2. Valitse Äänentoisto -osiosta oletuslaitteeksi "USB Headset".

Valmista! Voit nyt lähettää ääntä tietokoneeltasi kaiuttimeen.

LANGATON TOISTO MUISTA ÄÄNILÄHTEISTÄ

TX100-lähettimen sivussa on audio-sisäänmeno 3,5 mm stereojohdolle. Voit liittää minkä tahansa audio-ulostulolla tai kaiuttimilla varustetun äänentoistolaitteen lähettimeen. Se sopii esim. tietokoneiden, MP3-soittimien, iPodin, iPhonen, iPadin, matkapuhelimen, stereoiden/vastaanottimien, CD-soittimien, radioiden ym. liittämiseen. TX100-lähettimessä on korkealuokkainen Burr-Brown A/D -konverteri parasta mahdollista äänentoistoa varten. TX100-lähettimen tulee saada virta USB-virtalähteestä, jos se on liitetty johdolla (myydään erikseen).

Voit liittää kaikki audio-ulostulolla/kuulokkeilla

varustetut laitteet. Esim:

iPod/iPhone/iPad

Matkapuhelin

CD-soitin

Verkkosoitin

Stereo/vastaanotin

Televisio

LV3-kaiuttimen etupuolella on näyttö ja kaukosäätimen infrapunasilmä.

- Käytä kaukosäädintä suuntamalla se kohti infrapunasilmää.

(Vain RIGHT tai MONO master -kaiuttimeksi asetettua kaiutinta voi ohjata kaukosäätimellä.)

- Näytöllä näkyy: äänenvoimakkuus, valittu kanava (Talokoodi), valittu alue sekä mykistys (-).

Huomaa: Tiedot näkyvät näytöllä vain 3 sekunnin ajan tehtyäsi asetukset (painikkeilla tai kaukosäätimellä). Sen jälkeen näyttö sammuu.

- VOL + HOUSE CODE ZONE

Kaiuttimen yläosassa verkon alla on LED-statusvalo, painikkeet äänenvoimakkuuden säätöä varten sekä painikkeet Talokoodin ja Alueen valintaa varten.

1. Äänenvoimakkuus, + lisää, - laske.
2. Talokoodi (kanava), yksi painallus näyttää valitun kanavan (1, 2, 3).
   Painamalla painiketta uudelleen voit valita kanavan 1-3.
3. Alue, yksi painallus näyttää valitun äänenvoimakkuusalueen (A, B, C).
   Painamalla painiketta uudelleen voit valita alueen A-C.

LV3-kaiuttimen takapuolella on vasen-mono-oikea -kytkin. Tavallisesti yhdessä huoneessa on kaksi LV3-kaiutinta stereoäänen toistamiseksi. Aseta toinen kaiutin oikeaksi ja toinen vasemmaksi.

HUOM: Vain oikea kaiutin vastaanottaa kaukosäätimen painalluksia.

Käytä MONO-asetusta, jos huoneessa on vain yksi LV3-kaiutin ja toinen kaiutin on toisessa huoneessa. MONO-asetus soveltuu myös suuriin tiloihin, joissa kaikki kaiuttimet toistavat yksinkanavaista ääntä. Kaiuttimet eivät toista tällöin ääntä stereona.

MASTER VOLUME EONE VOLUME RATIO PULSE CODE 2014 audio.pns

MONO MASTER

Jos LV3-kaiuttimesi on asetettu MONO-tilaan, sinun tulee osoittaa yksi niistä MONO MASTER -kaiuttimeksi, jota voi ohjata kaukosäätimellä.

Yhden kaiuttimen asetus MONO master -tilaan:

1. Osoita valitsemaasi kaiutinta kaukosäätimellä ja paina Zone INFO -painiketta 5 sekunnin ajan.
2. Näytöllä näkyy "111". Kaiutin on nyt asetettu mono master -kaiuttimeksi.

Poistaaksesi sen master-tilasta tavalliseksi mono-kaiuttimeksi, paina kaukosäätimen Zone Info -painiketta 5 sekunnin ajan, jolloin näytöllä näkyy "000".

HUONEOLOSUHTEISIIN SOPEUTTAMINEN

Kaiutinjärjestelmän sijainnista riippuen se voi toistaa liikaa tai liian vähän bassoa. LV3-järjestelmässä on tätä varten sisäinen huoneolosuhteisiin sopeuttava ratkaisu (+10/-10 dB bassotasapaino). Bassotasoa säätämällä löydät huoneeseesi sopivan bassotasapainon.

Tavallisesti huoneen nurkkaan sijoitettu LV3-järjestelmä tuottaa voimakkaammat bassoäänet, kun taas huoneen keskelle sijoitettuna bassoa on vähemmän. Säätämällä bassotasapainoa voit sijoittaa järjestelmän halua-maasi paikkaan ja nauttia parhaasta mahdollisesta äänentoistosta.

- VOL + HOUSE CODE ZONE

BASSOTASAPAINON SÄÄTÄMINEN:

1. Käytä kaiuttimessa olevia painikkeita (ei kaukosäädintä)
2. Paina "Talokoodi"-painiketta ja pidä se pohjaan painettuna.
3. Pidä Talokoodi -painike edelleen pohjaan painettuna ja säädä bas- sotasapainoa painikkeilla VOL + ja -. Painike + lisää bassoa, – vähentää sitä.
   Valitsemasi asetus näkyy kaiuttimen näytöllä: -10, -9, -8 ... 0 ... 8, 9, 10

OLETUSASETUSTEN PALAUTTAMINEN

Palauta oletusasetukset (äänenvoimakkuus 17, bassotasapaino 0) seuraavasti:

Sammuta kaiuttimet kaukosäätimellä. Kytke ne uudelleen päälle ja paina kaukosäätimen MUTE-painiketta LED-valon vilkkuessa. Paina MUTE-painiketta vielä kerran. Nyt kaiutinpari (tai kaikki samalla alueella olevat kaiuttimet) on palautettu oletusasetuksiin.

MONIHUONE-JÄRJESTELMÄ

ÄÄNENVOIMAKKUUSALUEET, ERI ÄÄNENVOIMAKKUUS ERI HUONEISSA

Voit laajentaa audioverkkoasi rajoittamattomalla määrällä LV-kaiuttimia. Et kuitenkaan ehkä aina halua samaa äänentasoa kaikissa huoneissa. Äänenvoimakkuusalueet tuovat tähän ratkaisun. Kukin kanava (Talokoodi) voidaan jakaa jopa kolmeen äänenvoimakkuusalueeseen. Kullekin alueelle voi määritellä oman äänenvoimakkuutensa: olohuoneelle oma äänenvoimakkuutensa, keittiölle toinen. Voit säätää kaikkien kaiuttimien äänenvoimakkuutta samaa aikaan pää-äänenvoimakkuutta käyttämällä. Kullakin äänenvoimakkuusalueella voi olla niin monta LV-kaiutinta kuin haluat, tai vaikka vain yksi. Alueen äänenvoimakkuutta säädetään kaukosäätimellä.
    subgraph_Zone_A["Zone A"]
        A1["VOL"] --> A2["VOL VOL"]
        A3["VOL"] --> A4["VOL VOL"]
    end
    subgraph_Zone_B["Zone B"]
        B1["VOL VOL"] --> B2["VOL VOL"]
        B3["VOL VOL"] --> B4["VOL VOL"]
    end
    subgraph_Zone_C["Zone C"]
        C1["VOL"] --> C2["VOL VOL"]
        C3["VOL"] --> C4["VOL VOL"]
    end
    subgraph_HOUSE_CODE_1["House Code 1"]
        D["Computer"] --> D
        E["Signal"] --> D
    end
    A1 --> B1
    A2 --> B2
    A3 --> B3
    A4 --> B4
    A5 --> B5
    A6 --> B6
    A7 --> B7
    A8 --> B8
    A9 --> B9
    A10 --> B10
    A11 --> B11
    A12 --> B12
    A13 --> B13
    A14 --> B14
    A15 --> B15
    A16 --> B16
    A17 --> B17
    A18 --> B18
    A19 --> B19
    A20 --> B20
    B1 --> C1
    B2 --> C2
    B3 --> C3
    B4 --> C4
    B5 --> C5
    B6 --> C6
    B7 --> C7
    B8 --> C8
    B9 --> C9
    B10 --> C10
    B11 --> C11
    B12 --> C12
    B13 --> C13
    B14 --> C14
    B15 --> C15
    B16 --> C16
    B17 --> C17
    B18 --> C18
    B19 --> C19

1. Kukin kanava (House Code) voidaan jakaa jopa kolmeen äänenvoimakkuusalueeseen (A, B ja C).
2. Voit säätää äänenvoimakkuuden, kytkeä kaiuttimet päälle tai pois päältä ja mykistää ne alueittain. Kaukosäätimen pää-äänenvoimakkuuden säätö muuttaa äänenvoimakkuuden kaikilla alueilla samanaikai sesti.
3. Alueen ei tarvitse rajoittua yhteen huoneeseen. Se voi olla esimerkiksi kokonainen asuinkerros tai osasto (lähettimen kantavuusalueella). Äänenvoimakkuusalueet toimivat kaikkien Living-tuotesarjan kaiuttimien kanssa. Living-tuotesarjan kaiuttimia LV1, LV2, LV3 ja LV-SUB voi käyttää yhdessä samalla äänenvoimakkuusalueella.

ÄÄNENVOIMAKKUUSALUEEN ASETUS

- VOL + HOUSE CODE ZONE

Alue-painike LV3-kaiuttimen yläosassa.

Paina kerran näyttääksesi käytössä olevan äänenvoimakkuusalueen.

Vaihda äänenvoimakkuusaluetta painamalla painiketta uudelleen. Alue vaihtuu (A-C).

Alueen kirjain näkyy näytöllä.

Kun olet valinnut äänenvoimakkuusalueen, näyttö pimenee 3 sekunnin kuluttua.

MONIHUONE-JÄRJESTELMÄ

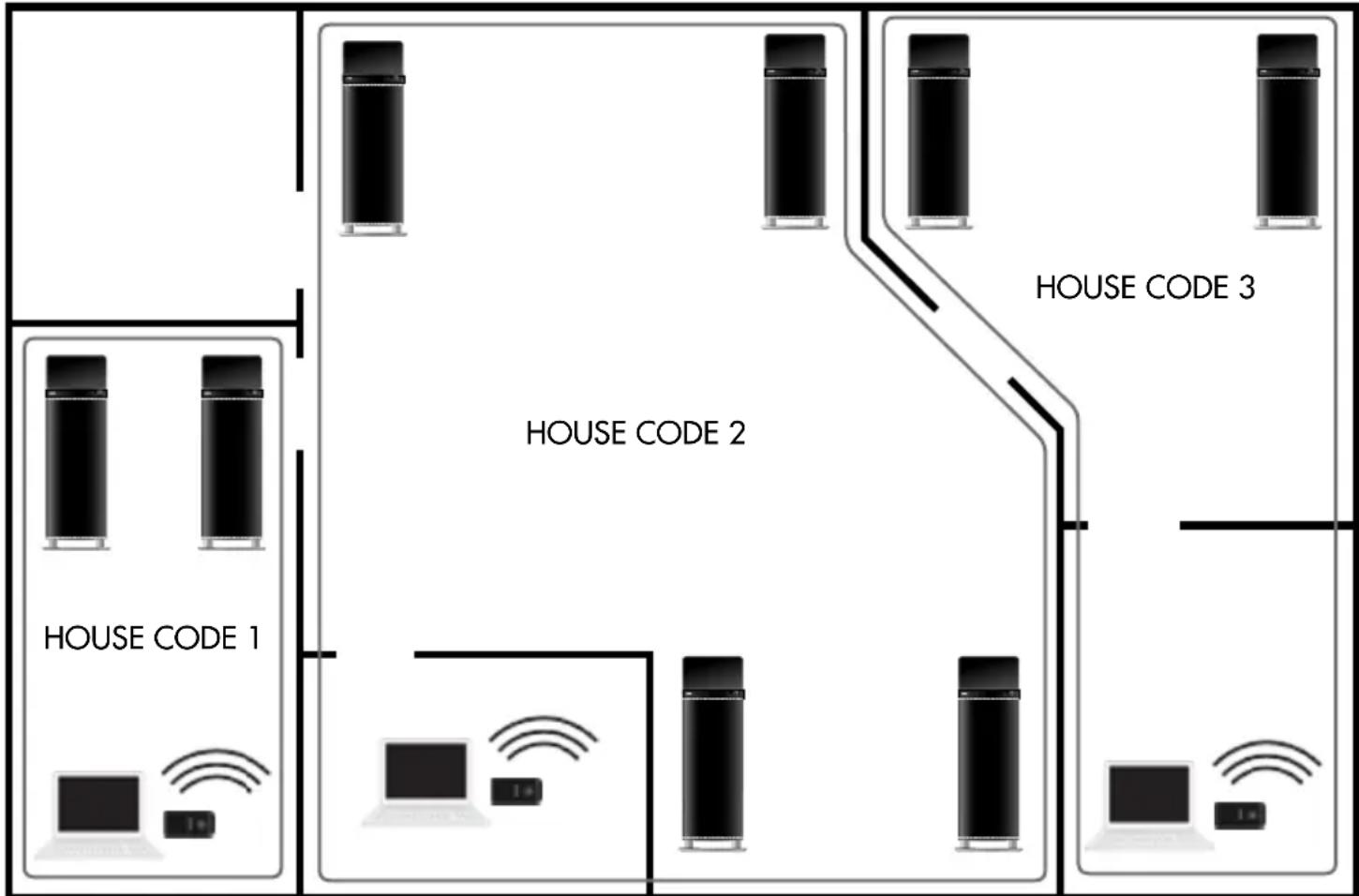

TOISTA ÄÄNTÄ ERI LÄHTEISTÄ SAMANAIKAISESTI KANAVIEN AVULLA

Talokoodien (Huse Code 1, 2, 3) avulla kodin audioverkko voidaan jakaa jopa kolmeen eri kanavaan. Näin voit toistaa eri musiikkia eri äänilähteistä kolmen lähettimen avulla.

Voit toistaa ääntä kaikilta kanavilta samaan aikaan eri LV-kaiuttimiin eri puolilla kotiasi.

Huomaa:

1. Varmista, että kautin ja lähetin on asetettu samaan Talokoodiin langattoman yhteyden muodostamiseksi.
2. Voit lisätä kuhunkin Talokoodiin niin monta LV-kaiutinta kuin haluat lähettimen kantavuusalueella.
3. Talokoodit ovat samat kaikille Living-tuotesarjan kaiuttimille.

Voit käyttää Living-sarjan tuotteita LV1, LV2, LV3 ja LV-SUB samassa langattomassa verkossa.

KANAVAN VALINTA (HOUSE CODE):

- VOL + HOUSE CODE ZONE

Talokoodi -painike LV3-kaiuttimen yläosassa.

Paina kerran näyttääksesi käytössä olevan kanavan.

Vaihda Talokoodia painamalla painiketta uudelleen. Asetus vaihtuu välillä 1-3.

Valitsemasi Talokoodi -numero näkyy näytöllä.

Kun olet valinnut kanavan, näyttö pimenee 3 sekunnin kuluttua.

Talokoodi -kytkin TX100-lähettimen sivussa.

Valitse sama talokoodinumero kuin niille kaiuttimille, joilla haluat toistaa ääntä langattomasti.

Kolmiossa oleva salamatunnus osoittaa, että laitteen sisällä on eristämättömiä kohtia, joiden suuri jännite saattaa aiheuttaa vaarallisen sähköiskun.

Kolmiossa oleva huutomerkki osoittaa, että pakkauksessa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen.

VAROITUS:

ÄLÄ ALTISTA LAITETTA KOSTEUDELLE, SILLÄ SIITÄ SAATTA AIHEUTUA TULIPALO TAI SÄHKÖISKU.

VAROITUS:

ÄLÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTYT SÄHKÖISKULTA. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. HUOLTO- JA KORJAUSTYÖT SAA SUORITTAA VAIN VALTUUTETTU HUOLTOPALVELU.

TURVAOHJEITA

1. Lue kaikki ohjeet.
2. Säilytä ohjekirja.
3. Huomioi kaikki varoitukset.
4. Noudata käyttöohjeita.
5. Älä altista laitetta vedelle.
6. Käytä puhdistukseen vain kuivaa kangasta.

7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita.

8. Älä sijoita laitetta lämmittimien, lämminilmaventtiiliin, uuniin, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen.

9. Sijoita virtajohto siten, ettei se ole kulkuväylällä tai joudu puristuksiin esineiden alle tai niitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu.

10. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita.

11. Irrota laite sähköverkosta ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi.

12. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut.

13. Huoltoa edellyttäviä vikoja Irrota laite sähköverkosta ja toimita laite valtuutettuun huoltoliikkeeseen seuraavissa tapauksissa:

A. Laitteen virtajohto tai pistotulppa on vaurioitunut,
B. Laitteen sisään on pudonnut esine tai nestettä,
C. Laite on kastunut,
D. Laite ei toimi normaalilla tavalla, vaikka noudatat kaikkia käyttöohjeita. Muuta vain käyttöohjeen mukaisia asetuksia ja säätöjä. Vääränlainen käyttö voi aiheuttaa laitevikoja, jotka edellyttävät valtuutetulta huoltopalvelulta mittavia korjaustoimenpiteitä,
E. Laite on pudonnut tai se on vaurioitunut muulla tavalla F. Laite käyttäytyy epänormaalilla tavalla tai sen toiminta on muuttunut huomattavasti alkuperäisestä.

1. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle.

2. Paristo

Huomioi ympäristönäkökohdat ja paikalliset määräykset hävitäessäsi käytöstä poistettua paristoa.

1. Verkkolaitetta ja virtajohtoa saa käyttää vain kuivissa sisätiloissa.
