KÄYTTÖOHJE FO211FGT - REV 1 DOMETIC

VAROITUKSET JA TURVALLISUUSSYMBOLIT Turvallisuussymbolit varoittavat mahdollisista henkilüvaaroista. Noudata kaikkia symbolien jälkeen annettuja vieste;

VAROITUS TARKEAÀ Loukkaantumisen tai Loukkaantumisen ja/tai kuoleman vaara. materiaalivahinkojen vaara.

ASENNUS VAROTOIMIA. UPOTUSAUKKO HORMILITAT À KAASULIITANTÀ SAHKÔLITANTÀ

UPOTUSAUKKO PIDÀ LAITE ETÂÂLLÀ SYTTYVISTÂ MATERIAALEISTA.

Tämä uuni kuuluu LUOKKAAN 3: LIESI- TAI TYÔTASOON UPOTETTAVA LAITE.

SEINISTÀ NOUDATETTAVAT MINIMIETÂISYYDET Noudata KUVASSA 1 - SIVU 122 annettuja minimietäisyyksiä seinistä ja lattiasta mallista riippuen.

UPOTUSAUKON MITAT. Tee reikä kaapistoon KUVASSA 2 - SIVU 123 osoitettuun tapaan, mallin mukaan

Kaapiston vaakasuoran tyôtason ja kaapiston pystysivun tulee olla suorassa kulmassa keskenään. Kaapiston upotusaukon tulee olla tàysin suorakulmainen:

Jos kaapistossa on ilmanvaihtoaukot, varo ettei nilhin pääse palavia materiaaleja.

MALLIT FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS - FO391TD FO391TS ON LIITETTAVA PIPPUHATULLA VARUSTETTUUN HORMIIN.

Kiinnitä hormin kinnityskohta (K) kahden varustuksiin kuuluvan ruuvin avulla KUVASSA 3 - SIVU 126 osoitetulla tavalla ja litä sitren putki ja hormi.

Piippuhatulla varustettu hormi on asennettava pystysuoraan korkeintaan 15° kallistuskulmalla. Tee & 60mm aukko ajoneuvon kattoon lähelle uunia. Tarpeen vaatiessa kiinnitä uunin seinään Immin paksuinen metalllevy siten, ettei pippuhattu pääse vioittumaan kiinnityksen aikana ja että siitä tulee tivis.

Aseta hormi ja kiinnitä se mutterilla ajoneuvon sisälle.Jotta piippuhatun tiviys voidaan tata, kiristä hormin Kiristysmutteria muutaman uunin käyttôtunnin jälkeen

Litä poistoputki KUVASSA 4 - SIVU 127 osoitettuun tapaan. Tyônnä putki hormiin sen rajalikkeeseen asti ja Kiinnitä se kierteittävällà ruuvill

Kiinnitä poistoputki (2 55mm) ja suojaputki (3 65mm) kinnikkeïden avulla seiniin niiden koko pituudeltaan

TARKISTA NÂMÂ TIEDOT ENNEN LAITTEEN LIITTÂMISTÀ KAASUPULLOON. KAASUPULLON JA LAITTEEN VALISSÀ KAYTETTAVIEN PAINEENALENTIMIEN TULEE OLLA ALLA OLEVASSA TAULUKOSSA ANNETTUJEN LUOKKIEN MUKAISIA.

Tämä laîte voi toimia seuraavila kaasuill ja syôttépaineilla Laitteen säätôluokka (tai luokat) lukee selkeästi pakkauksessa ja taakse Kiinnitetyssä arvokilvessä.

ASENNUS- JA LIITÂNTÂTÔIDEN AIKANA LAITTEEN PÂÂKAASULETKUA EI SAA VAANTAÀ,VETAÀ TAI KUORMITTAA MILLAÂN TAVOIN.

Kaasuputket tulee liittää laitteeseen metalliputkea ja liittimià käyttämällä. Letkua voidaan käyttää, mutta se on asennettava siten, että:

2) se voidaan tarkastaan aina b) se ei koske osin, jotka kuumenevat käytôn aikana (kuten polttimien alaosa);

<) se on suojattu kuormituksia vastaan (Vääntô, veto, puristus)

d) se ei koske kaapiston liikkuviin osaan (sim. laatikko);

€) sen pituus on korkeintaan 1,5 m;

?) se vaihdetaan uuteen ennen erääntymispäivää;

Kun olet suorittanut liitännän, tarkista kaasupiirin tiviys kaatamalla ei-korrosoivaa nestettä mahdollisten vuotojen paikantamiseksi. Âlà käytä saippuavettä. ALA KAYT À AVOTULTA.

Tämä luku koskee ainoastaan malleja, joiden kylkeen kiinnitetyssä etiketissä lukee 12 V2.

TÂMÂN LAITTEEN SAA LIITTÂÀ AINOASTAAN 12V-=:N GENERAATTORIIN. JÂRJESTELMÂ TULEE SUOJATA KORKEINTAAN 3 Ampeerin SULAKKEELLA.

VARMISTA LIITÂNNAN OIKEA NAPAISUUS!

VAROITUS Käytà laitteen litäntään 1,5 mm?n punamustaa kaksinkertaista kaapelia. Liitä kaapeli latteen takaosassa olevaan litinalustaan, jossa on kaksi napaa + ja - . Punainen on plus-napa ja musta miinus-napa.

OHJAUSPANEELI Seuraavat symbolit osoittavat poltinta, joka vastaa säädintä. HUOMAA'Eri malleissa saatetaan käyttäà erilaisia säätimia ja symboleita

Seuraavat symbolit osoittavat polttimen säätéä, joka vastaa säätimen asentoa. HUOMAA'Eri malleissa saatetaan käyttäà erilaisia säätimiä ja symboleita.

Ala on lueteltu eri malleihin kuuluvien polttimien ominaisuudet:

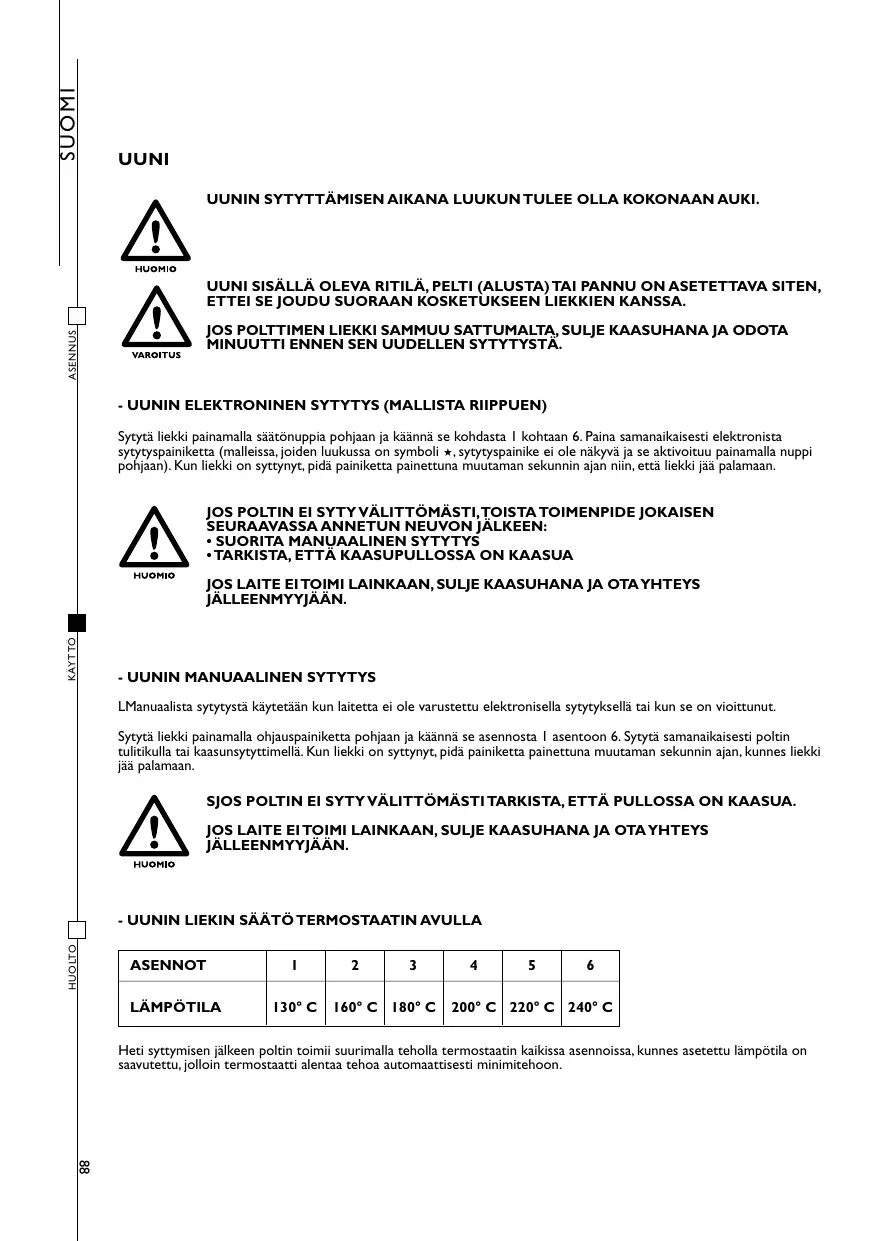

Syrytä liekki painamalla sääténuppia pohjaan ja käännä se kohdasta 1 kohtaan 6. Paina samanaikaisesti elektronista sycytyspainiketta (malleissa, joïden luukussa on symboli *, sytytyspainike ei ole näkyvà ja se aktivoituu painamalla nuppi pohjaan). Kun liekki on sytrynyt, pidä painiketta painettuna muutaman sekunnin ajan nin, että liekki jéà palamaan.

- UUNIN MANUAALINEN SYTYTYS LManuaalista sycytystä käyretään kun laitetta ei ole varustettu elektronisella sytytyksellà tai kun se on vioittunut. Sysytä liekki painamalla ohjauspainiketta pohjaan ja Käännä se asennosta 1 asentoon 6. Sycytä samanaikaisesti poltin

æulitikulla tai kaasunsytyttimellä. Kun liekki on syttynyt, pidä painiketta painettuna muutaman sekunnin ajan, kunnes liekki Iéä palamaan.

SJOS POLTIN El SYTY VÂLITTÔMASTITARKISTA, ETTÀ PULLOSSA ON KAASUA.

Heti syttymisen jälkeen poltin toimii suurimalla teholla termostaatin kaïkissa asennoissa, kunnes asetettu lämpôtila on saavutettu, jolloin termostaatti alentaa tehoa automaattisesti minimitehoon.

JOS POLTIN EI SYTY VÂLITTÔMASTI,

/APAUTA PAINIKE JA TOISTA TOIMENPIDE KORKEINTAAN 10 SEKUNNIN KULUTTUA.

GRILLIN KÂYTÔN AIKANA ULOTTUVILLA OLEVAT OSAT SAATTAVAT OLLA ———— ERITTAIN KUUMIA. PIDÀ LAPSET LOITOLLA. 2 GRILLIN TOIMINNAN AIKANA LUUKUN TULEE OLLA KOKONAAN AUKI JA k LAMPOSUOJAN VEDETTYNA TAYSIN ESIIN. (KUVA 6 - SIVU130). ÂLÀ KOSKAAN KÂYTÀ GRILLIÀ YLI 25 MINUUTTIA. GRILLIÀ El SAA KAYTTAÀ UUNIN TAPAAN. JS POLTTIMEN LIEKKI SAMMUU SATTUMALTA, SULJE KAASUHANA JA ODOTA MINUUTTI ENNEN SEN UUDELLEN SYTYTYSTA. - GRILLIN ELEKTRONINEN SYTYTYS (MALLISTA RIIPPUEN) Saadaksesiliekin syctymään, paina ohjauspainiketta pohjaan asti ja Käännä se GRILL -asentoon tai suuren liekin kohdalle. Paina samanaikaisesti sycytyspainiketta (niissä malleissa, joiden luukussa on «-symbolisytytyspainike ei ole näkyva ja se Käynnistyy samalla kun painiketta painetzan pohjaan asti). Kun liekki on syeeynyt pidä painiketea painettuna muutaman sekunnin ajan, jotea liekki jää palamaan: JOS POLTIN El SYTY VÂLITTÔMASTI,TOISTA TOIMENPIDE JOKAISEN n KEEN: + SUORITA MANUAALINEN SYTYTYS b + TARKISTA, ETTÀ KAASUPULLOSSA ON KAASUA Ë “%%% JOS LAITE EITOIMI LAINKAAN, SULJE KAASUHANA JA OTAYHTEYS F JALLEENMYYJAAN. - GRILLIN MANUAALINEN SYTYTYS Manuaalista sytyeystä Käytetään kun laitetta ei ole varustettu elektronisella syytyksellä tai kun se on vioittunut. Saadaksesi liekin syetymään, paina ohjauspainiketta pohjaan asti ja Käännä se GRILL -asentoon tai suuren liekin kohdalle. Syoytä poltin samanalkaisest tuliikulla tai kaasunsyeyctimell Kun liekki on syeynyr, pida painiketea painettuna muutaman sekunnin ajan, jotea liekki jää palamaan. JOS POLTIN El SYTY VÂLITTÔMASTITARKISTA ETTÀ PULLOSSA ON KAASUA. JOS LAITE EI TOIMI LAINKAAN, SULJE KAASUHANA JA OTAYHTEYS JALLEENMYYJAAN. IMPORTANTE [1 + GRILLIN LIEKIN SÂÂT ë

Malleissa VN555 ja VNS65: säädà liekki Kääntämällà säädin haluamallesi kohdalle.

Muissa malleissa: grill saa Käyttäà vain termisellà nimellisteholla,

LIEKIN SILMÂMÂÂRÂINEN TARKASTUS Käyterystä kaasutyypistä rippuen liekin tulee olla seuraavanlainen: Propaani (G31):liekin sisäsäde on sininen ja liekki on tarkkarajainen Butaani (G30): sytytettiessä poltin liekissä on hieman keltaiset päât, jotka voimistuvat polttimen kuumentuessa.

Huouro F Syrytä uunin poltin luvussa UUNI annettuja ohjeita noudattamalla. Aseta ohjauskytkin halutulle kohdalle. Aseta uuninpelti asennetun paistivartaan kera KUVASSA 7 - SIVU 130 osoitettuun tapaan. Paina tarkoïtusta varten olevaa painiketta Käynnistääksesi paistinvartaan moottorin.

Tænd for grillens brænder, som beskrevet i kapitlet GRILL. Sæt dryppefadet ind sammen med den drejende plade, som vist pä FIG.8 - SIDE 131.Tryk pà den tilsvarende afbryder for at starte motoren for den drejende plade.

Käytettävät kaasupullot ovat laitteen käyttômaassa yleisesti käycettyjä. Käytettävà kaasu lukee selkeästi pakkauksessa tai laitteen taakse kinitetyssä arvokilvessä. Noudata joka tapauksessa seuraavia ohjeita: kaasupullot tulee asettaa nille tarkoitettuun tlaan pystyasentoon. Niissä tulee olla venttil ja paineenalennin ja nilhin tulee päästä esteettômästi käsiksi. Pullojen vaihdon tulee tapahtua esteettômästi ja helposti.

ia vaihtaessasi kaasupulloa:

2) Sulje laïtteen hanat;

b) Varmista, ettei lähell ole liekkejä tai avotulta.

€) Sulje vaihdettavan kaasupullon venttil.

d) Ruuvaa auki tyhjän kaasupullon paineenalennin ja poista pullo tilasta. Suorita vaihto vastakkaisessa järjestyksessä. Tarkista saippuavedellà, ettei kaasua vuoda.

€) Syoytä polttimet ja tarkista, että ne toimivat asianmukaisest. Ota tarvittaessa yhteys valtuutettuun teknikkoon.

SULJE PULLON KAASU KÂYTÔN JÂLKEEN.

KAASUVUODOT Suosittelemme käyttämään tyyppihyväksyttyä elektronista kaasunilmaisinta. Jos huomaat kaasunhajua:

2) Avaa ikkunat ja käske ihmisiä poistumaan välittômästi matkailuautosta, vaunusta tms.

b) Al koske sähkôkatkaisimiin, sytytä tulitikkua tai tee mitään, minkä seurauksena kaasu saattaisi syttyä tuleen. €) Sammuta Kaikki avotulec.

d) Sulje kaasupullon venttili tai kaasusäilië, ätäkä avaa venttiliä ennen kaasuvuodon lôytymistä ja korjausta.

€) Ota yhteys valtuutettuun teknikkoon.

SAMMUTA LAITE JA ODOTA, ETTÀ SE JAÂHTYY ENNEN KUIN ALOITAT À PUHDISTUKSEN.

Suuttimet poistetaan ja kinnitetään pitämällà suuttimen pidin paikallaan (ty6kalulla) (UVASSA 9 - SIVU 131)
