BRUGSANVISNING FO211FGT - REV 1 DOMETIC
ADVARSLER OG SIKKERHEDSSYMBOLER Sikkerhedssymboler, der henviser til potentielle farer for den personlige sikkerhed.
Overhold alle disse sikkerhedsforskrifter og falg de nedenstäende symboler:
ADVARSEL VIGTIGT Risiko for kvæstelser eller For at forebygge mulige dod. kvæstelser ogleller
Dette er et KLASSE 3 apparat: APPARAT TIL INDBYGNING | ET KGKKEN ELLER PÀ EN ARBEJDSFLADE.
INIMUMAFSTANDE FRA VÆGGENE DER BR OVERHOLDES Overhold minimumafstandene fra væggene og fra gulvet, som vist pà FIG. 1 - SIDE 122, afhængigt af modellen.
MÂL FOR INDBYGNINGSHULLET. Ser udbores et hul i skabet, som vist pà FIG. 2 - SIDE 123 afhængigt af modellen.
Skabet skal være vinkelret med den vandrette arbejdsflade og med skabets forreste del. Skabets indbygningshul skal
Hvis skabet er udstyret med udluftningshuller bar man undgä at brandfarlige materialer kan trænge ind i
med slangens og skorstenens tilslutning.
Skorstenens kobling (K) fastgares med de 2 medfolgende skruer, som vist pà FIG. 3 - SIDE 126 og fortsæt derefter
Skorstenen pà koretojets tag skal monteres lodret med en maksimal hældning pà 15°. Der udbores et hul pà 60
mm 2 midt pà taget ved siden af ovnen. Om nodvendigt, indfores en stribe af valset plade med en tykkelse pä 1 mm i hullets væg for at undgä risikoen for at taget kan deformeres under fastspændingen og for at sikre tætheden.
fastspændingsmotrikken pà ny efrer nogle timers brug af skorstenen.
fastspændes ved brug af en selvskærende skrue.
stropper under hele længden.
Skorstenen indsættes og fastgores med motrikken fra karetojets indvendige del. For at sikre tagets tæthed, strammes
Udstodningsslangen tlsluttes som vist pà FIG. 4.- SIDE 127. Slangen indfares i skorstenen til endestop og
Udstodningsslangen (255mm) og beskytrelsesslangen (2 65mm) fastgores omhyggeligt til væggene ved hjælp af
DE NEDENSTAENDE DATA KONTROLLERES OMHYGGELIGT FR APPARATET TILSLUTTES FLASKEN. REDUKTIONSVENTILERNE, SOM ANVENDES MELLEM FLASKEN OG APPARATET SKAL STEMME OVERENS MED KATEGORIERNE, DER ER LISTET PÀ FSLGENDETABEL.
Dette apparat er i stand til at fungere med de undernævnte gasser og de tilsvarende forsyningstryk. Den kategori (eller de Kategorier), som apparatet er justeret til, er klart angivet op identiikationsskiret, der er klistret pà apparatet.
UNDER INSTALLATIONS- OG TILSLUTNINGSOPERATIONERNE SKAL APPARATETS GASFORSYNINGSRER I BELASTNINGER.
KE UDSÆTTES FOR VRIDNINGER,TRÆK ELLER ANDRE Gasforsyningsslangens forbindelse til apparatet bor udelukkende udfores ved brug af stiv metalror og med tætte koblinger Det er ogsä muligt at anvende en bojelig slange, men i henhold til falgende betingelser:
2) Det skal altid være muligt at kontrollere slangen: b) Den skal være beskyttet mod mulig kontakt med dele der risikerer at blive varme (säsom brændernes underdel); ©) Den skal være beskyttet mod alle pâvirkninger (vridning, træk eller knusning..);
d) Den skal være beskyttet mod indbygningens bevægelige dele (f.eks. en skutfe):
€) Den maksimale længde skal være pà 1,5m;
? Den bor udskiftes inden udlabsdatoen:
Éfrer at have udfort forbindelsen, skal man kontrollere at gaskredsen er cet ved brug af en ikke ætsende væske. Undgä brug af sæbeoplosninger DER MA IKKE BRUGES ÂBNE FLAMMER.
TNING Dette kapitel vedrrer udelukkende de modeller der angiver 12V2= pà apparatets identifikationsskit.
AOVARSEL For at tilslutte apparatet bruges en rod og sort dobbeltledning pà da 1,5 mm? som forbindes til klemkassen der sidder bag pà see apparatet. Den rode klemme er den positive pol og den sorte klemme er den negative pol.
KONTROLPANEL De folgende symboler angiver brænderen der svarer til drejeknappen. BEMÆRK: Det er muligt, at forskellige modeller er udstyret med forskellige drejeknapper og/eller symboler.
LS FLAD DREJENDE AFBRYDER BRÆNDERE Herunder tabellen med brændernes specifikationer afhængigt af de forskellige modeller:
For at tænde flammen, tryk kuglegrebet til bunds og drej det i position fra 1 til 6.Tryk samtidig pä knappen til elektronisk tænding (pä modellerne med symbolet * pà lugen er tændingsknappen ikke synlig, og aktiveres ved at trykke kuglegreber til bunds). Efter cænding af flammen hold kuglegrebet trykket ind i nogle sekunder for at undgä at flammen slukkes.
HVIS BRÆNDEREN IKKE TÆNDES OMGÂENDE, GENTAGES OPERATIONEN EFTER AT HAVE FULGT DE NEDENSTAENDE TIPS: + TÆNDINGEN UDF@RES MANUELT + MAN KONTROLLERER,AT DER ER GAS | FLASKEN FT HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.

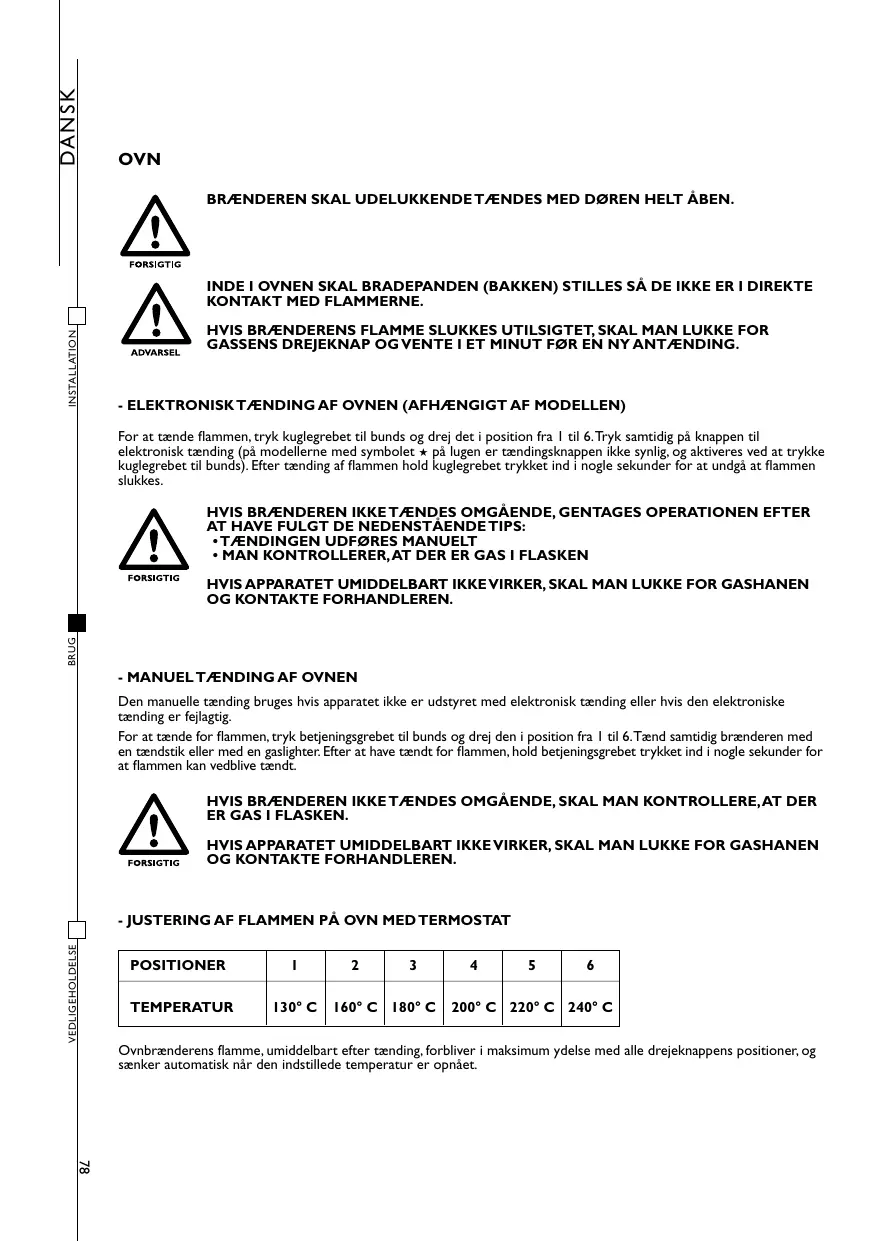

- MANUEL TÆNDING AF OVNEN Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding eller hvis den elektroniske tænding er fejlagtig
For at tænde for flammen, tryk betjeningsgrebet il bunds og drej den i position fra 1 til 6.Tænd samtidig brænderen med en ændstk eller med en gaslighcer Efrer at have ændt for flammen, hold betjeningsgrebet trykket ind i nogle sekunder for at flammen kan vedblive tænde.
HVIS BRÆNDEREN IKKE TÆNDES OMGÂENDE, SKAL MAN KONTROLLERE, AT DER ER GAS | FLASKEN.
Ovnbrænderens flamme, umiddelbart efter tænding, forbliver i maksimum ydelse med alle drejeknappens positioner, og sænker automatisk nâr den indstllede temperatur er opnéet.
For at tænde flammen, trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig trykkes knappen for den elektroniske tænding (pà modellerne med symbolet + pà daren er tændingsknappen ikke synlig og den aktiveres ved at trykke drejeknappen til bunds). Efrer at have tændt for flammen, holdes drejeknappen nedtrykket i nogle sekunder for at flammen kan forblive tændt.
HVIS BRÆNDEREN IKKE TÆNDES OMGÂENDE, GENTAGES OPERATIONEN EFTER AT HAVE FULGT DE NEDENSTAENDE TIPS: + TÆNDINGEN UDF@RES MANUELT + MAN KONTROLLERER,AT DER ER GAS | FLASKEN FT HVIS APPARATET UMIDDELBART IKKE VIRKER, SKAL MAN LUKKE FOR GASHANEN OG KONTAKTE FORHANDLEREN.
- MANUEL TÆNDING AF GRILLEN Den manuelle tænding bruges hvis apparatet ikke er udstyret med elektronisk tænding eller vis den elektroniske tænding er fejlagtig
For at tænde flammen, trykkes drejeknappen til bunds og drejes i GRILL position eller i stor flamme position. Samtidig tændes brænderen med en tændstik eller med en gaslighter. Efter at have tændt for flammen, holdes drejeknappen nedtrykke i nogle sekunder for at flammen kan forblive tændt.
HVIS BRÆNDEREN IKKE TÆNDES OMGÂENDE, SKAL MAN KONTROLLERE, AT DER ER GAS | FLASKEN.
- JUSTERONG AF GRILLFLAMMEN For modellerne VN555 og VN565: For at justere flammen drejes drejeknappen i den onskede position.
For alle andre modeller: Grillen bor udelukkende bruges med den nominelle varmeydelse.
VISUEL KONTROL AF FLAMMEN Afhængigt af den anvendte type gas, er flammens udseende som folger: Propan (G31): flammens indvendig pil er blà og omkredsen er tydelig.
Butan (G30): der er svage gule prikker i flammen när brænderen tændes, og de bliver mere og mere tydelige mens brænderen varmer op.
VEDLIGEHOLDELSE F SPID Ovnbrænderen œændes som beskrevet i kapitlet OVN. Drejeknappen stilles i den anskede position. Bradepanden med monteret stegespyd sættes ind, som vist pà FIG. 7 - SIDE 13.
DEN DREJENDE PLADE BZR KUN ANVENDES SAMMEN MED GRILLEN.
FORSIQTIG Tænd for grillens brænder, som beskrevet i kapitlet GRILL. Sæt dryppefadet ind sammen med den drejende plade, som vist pä FIG.8 - SIDE 131.Tryk pà den tilsvarende afbryder for at starte motoren for den drejende plade.
HVIS DER ANVENDES GAS OGJ/ELLER TRYK, DER ER FORSKELLIGE FRA DEM, DER ER ANGIVET AF FIRMAET SMEV, KAN DET MEDFGRE UNORMALE FUNKTIONSTILSTANDE AF APPARATET. DERFOR FRALÆGGER SMEV SIG ETHVERT ANSVAR ITILFÆLDE AF UKORREKT BRUG AF APPARATET.
De anvendelige gasflasker er af den mest almindelige type i brug i det land, hvor apparatet er installeret. Gassen, der skal bruges er tydeligt angivet pà emballagens udvendige side og pà et uudsletteligt skil, der er klistret bag pà apparatet. Under alle omstændigheder skal disse forholdsregler folges: gasflaskerne skal opbevares i et særligt rum,i lodret position, de skal være udstyret med ventil og reduktionsventil, og der skal være nem adgang til dem. Udskiftning af flaskerne skal kunne foretages uden hindringer og uden besvær.
ADVARSEL: När gasflasken skal udskiftes, skal de folgende forholdsregler folges:
a) apparatets haner lukkes; b) det kontroleres, at der ikke er flammer eller ild i nærheden:
€) ventilen pà gasflasken, der skal udskifres, lukkes;
d) adapteren pà den brugte gasflaske lasnes, og see flasken fjernes fra opbevaringsrummet. De samme regler. i modsat rækkefolge, falges ved udskiftning, Evençuelle lækager af gas kontrolleres en ikke ætsende væske. Der mà aldrig bruges en oplosning af vand og sæbe. DER MA ALDRIG BRUGES ABNE FLAMMER;
€) brænderne tændes og den korrekte funktion kontrolleres, i modsat fald kontaktes en autoriseret tekniker.
FORSYNINGEN AF GAS TIL FLASKEN LUKKES EFTER BRUG.
GASUDSLIP Det tilrädes at anvende en godkendt elektronisk detektor for gasudslip. Hvis der er lugr af gas:
2) Vinduerne âbnes og alle personer der befindes i campingvognen, caravanen e.l.fores ud. b) Der mà ikke rares ved de elektriske kontakter, der mà ikke tændes tændstikker eller alt andet, der kan forärsage antænding af gassen.
©) Alle äbne flammer slukkes.
d) Hanen pà flasken eller gasbeholderen lukkes, og ventilen mà ikke äbnes til gasudslippet er fundet og er afhjulpet. €) En autoriseret tekniker kontaktes.
Fiernelse og fastspænding af dyserne skal udfores med dyseholderen (FIG. 9 - SIDE 131) er làst (ved brug af et redskab).
Tænd for grillens brænder, som beskrevet i kapitlet GRILL. Sæt dryppefadet ind sammen med den drejende plade, som vist pä FIG.8 - SIDE 131.Tryk pà den tilsvarende afbryder for at starte motoren for den drejende plade.
LI R ADVARSLER OG SIKKERHETSSYMBOLER Sikkerhetssymboler som varsler om mulige farer for personlig sikkerhet. Folg samtlige sikkerhetsregler ved à folge disse symbolene:
Tilkoplingen til apparatets gassledning mä utfores med et metallror og tette koplingsstykker. Det er ogsä mulig à bruke en slange, men denne mä:
©) beskyttes mot overbelastninger (vridning, trekk, klemming, osv.)
e) være maks. 1,5 m lang, og
? skiftes ut for forfallsdatoen.
Étter at du har utfort tilkoplingen mä du kontrollere at kretsen er tett med en væske som ikke er etsende. Ikke bruk en säpelosning. IKKE BRUK APNE FLAMMER.
og aktiveres ved à trykke bryteren helt in). När flammen er tent, mà bryteren holdes trykket et par sekunder slik at flammen holdes tent.
2) Steng apparatets kraner. b) Kontroller at det ikke er flamme eller ild i nærheten
€) Steng ventilen til gassflasken som skal skiftes ut.
d) Skru les trykkregulatoren til den tomme gassflasken og ta gassflasken ut fra det dertil bestemte rommet. Gà frem i motsatt rekkefolge for à skifte ut gassflasken. Kontroller om det er gasslekkasjer med en væske som ikke er etsende. Ikke bruk en säpelosning IKKE BRUK APNE FLAMMER.
€) Tenn brennerne og kontroller at de fungerer korrekt. Dersom de ikke fungerer korrekt, mà du ta kontakt med autorisert personale.
STENG GASSKRANEN ETTER BRUK.
