BRUKSANVISNING FO211FGT - REV 1 DOMETIC

alla säkerhetsvarningar enligt fôljande symboler:

Denna ugn tillhër KLASS 3: APPARAT FÔR INBYGGNAD 1 ETT KÔK ELLER EN KÔKSBÂNK.

MINSTA SÂKERHETSAVSTAND TILLVÂGGAR Häll min. säkerhetsavständ til väggarna och golvet beroende pä model. Se FIG. 1 pà SID. 122.

MÂTT FÔR INBYGGNADSÔPPNINGEN Borra ett hâl i môbeln sä som indikeras i FIG. 2 - SID. 123 enligt modellen.

Môbeln mâste vara korrekt byggd i vinkel med den horisonella kôksbänken och môbelns framsida. Inbyggnadsôppningen i môbeln mâste vara sä rak som môlig

Vid luftôppningar { môbeln, undvik att brandfarligt material tränger in i den.

RSTENEN MODELLERNA FO290TD - FO290TS - FO291TD - FO291TS - FO390TD - FO390TS FO391TD - FO39ITS MÂSTE ANSLUTAS TILL EN SKORSTEN PA TAKET.

Fäst skorstenens Gäppning (K) med de 2 skruvarna som medfôljer, sà som visas i FIG. 3 - SID. 126 och fortsätt med anslutningen av rôret och skorstenen.

Skorstenen mâste anslutas vertikalt med en maximal lutning pà 15 grader Borra ett häl pä © 60mm pà taket i närheten av ugnen.Vid behov kan du lägga in en plâtremsa med 1 mm tjocklek pà hâlets vägg fôr att taket inte ska deformeras under fastsättningen och fôrbli vatrencätt

Säte i skorstenen och fäst den med mutten frân insidan. Fôr att garantera takets vattentäthet, dra ât fästmuttern i skorstenen igen efter nâgra funktionstimmar.

Anslut tômningsrôret sà som indikeras i FIG. 4. - SID. 127. Sätr i rôret i skorstenen ända in och fâst det med en gängskärande skruv.

Fäst tômningsrôret (2 55 mm) och skyddsrôret (2 65 mm) ordentligt vid väggarna genom att använda banden ôver hela längden.

KONTROLLERA DESSA UPPGIFTER INNAN DU ANSLUTER APPARATENTILL GASBEHALLAREN.TRYCKREDUCERARNA SOM SKA ANVANDAS MELLAN BEHÂLLAREN OCH APPARATEN MÂSTE UPPFYLLA KATEGORIKRAVEN SOM INDIKERAS I TABELLEN NEDAN.

Denna apparat kan fungera med féljande typer av gas och motsvarande matningstryck. Kategorin (eller kategorierna) enlige vilken apparaten har justerats är Kart indikerad pà identiikationsetiketten som sitter pà apparaten.

UNDER INSTALLATIONEN OCH ANSLUTNINGEN, FÂR GASLEDNINGSRÔRET INTE UTSÂTTAS FÔR VRIDNING, DRAGNING ELLER ANDRA PAFRESTNINGAR.

Anslutningen av gasledningen till apparaten mâste utfôras med ett metallrër och med täta kopplingar. Man kan använda slangar med féljande egenskaper:

2) De mäste kunna inspekteras när som helst. b) De mäste skyddas mot kontakt med varma delar (som brännarens undre del).

©) De mâste skyddas mot pâfrestningar (vridning, dragning, klämning os).

d) De mäste skyddas frän inbyggnadens rôrliga delar (Lex. en kôksläda)

e) De far vara hôgst 1,5 m länga.

?) De ska bytas ut fôre férfallodatumet.

Dä anslutningen har utfôrts, ska du kontrollera gaskretsens täthet genom att använda en vätska som inte frâter

fôr att sôka efrer eventuella läckor Använd inte en lésning med tväl och vatten. ANVAND INTE ELDSLAGOR TNING Detta kapitel gäller endast de modeller som har teste 12V2= pä identifikationsskylten som sitter fastlimmat pà apparaten.

DENNA APPARAT FÂR ENDAST ANSLUTAS TILL EN 12V- GENERATOR. KRETSEN MÂSTE SKYDDAS AV EN SAKRING PÀ HÔGST 3 Ampere.

Fr atr ansluta apparaten ska du använda en dubbel rôd och svart kabel pâ 1,5 mm? och ansluta den till kabelfästet som sitter pà apparatens baksida. Den rôda terminalen är den positiva polen och den svarta terminalen är den negativa polen.

KONTROLLPANEL Fôljande symbole indikerar att brännaren inte ôverensstimmer med manôverratten OBS: olika modeller kan ha olika manëverrattar och symboler.

DENNA SYMBOL SITTER NÂRA UGNSBRÂNNARENS MANÔVERRATT DENNA SYMBOL SITTER NÂRA GRILLBRÂNNARENS MANÔVERRATT Fôljande symboler indikerar reglering av brännaren som ëverensstämmer med manëverrattens läge OBS: olika modeller kan ha olika manôverrattar och symboler.

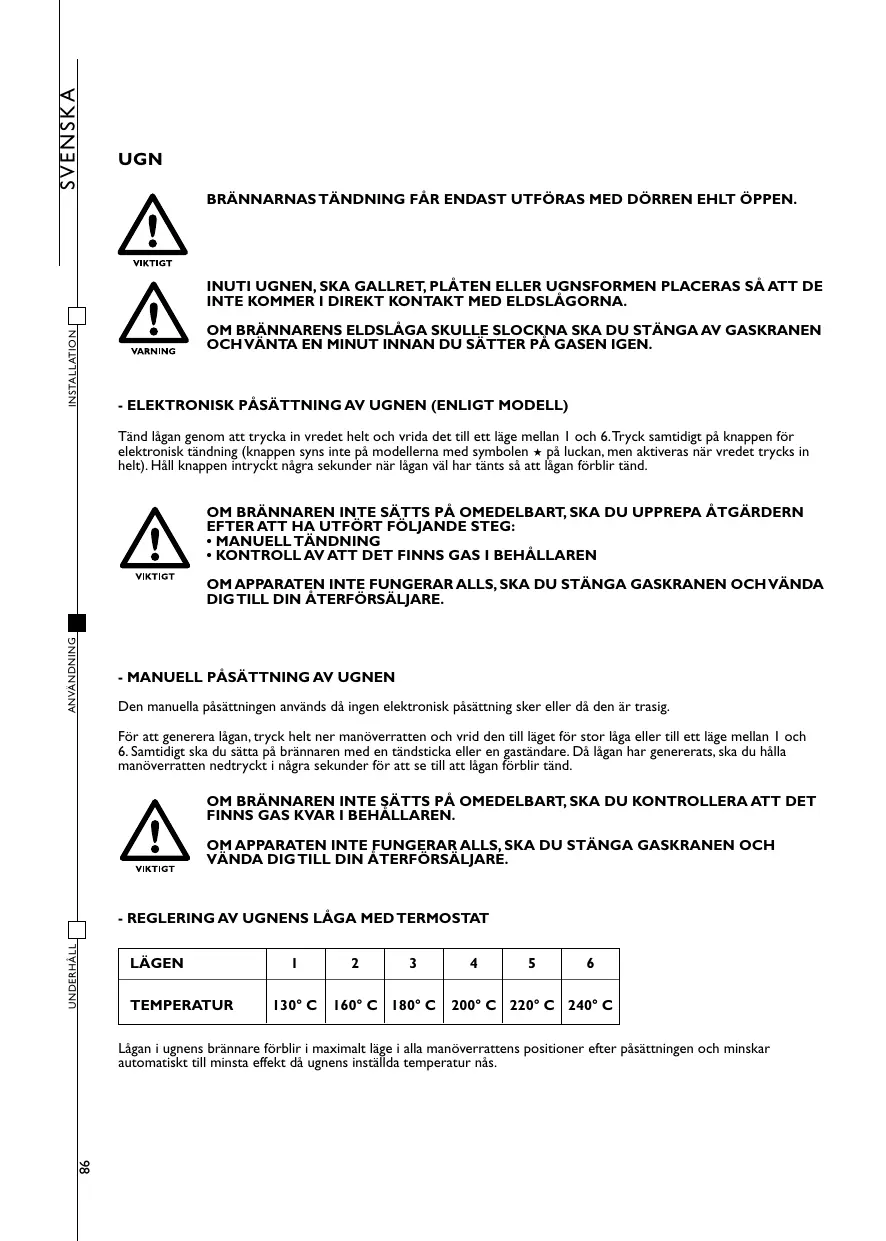

Tänd lâgan genom att trycka in vredet helt och vrida der till ett lâge mellan 1 och 6.Tryck samtidigt pâ knappen fr elektronisk tändning (knappen syns inte pâ modellerna med symbolen x pà luckan, men aktiveras när vredec trycks in helt). Häll knappen intryck nâgra sekunder nâr lâgan val har tänts sà att lâgan fôrblir tänd.

OM BRÂNNAREN INTE SÂTTS PÂ OMEDELBART, SKA DU UPPREPA ÂTGÂRDERN EFTERATT HA UTFORT FOLJANDE STEG: + MANUELL TANDNING + KONTROLL AV ATT DET FINNS GAS 1 BEHÂLLAREN

*“TT OM APPARATEN INTE FUNGERAR ALLS, SKA DU STÂNGA GASKRANEN OCHVÂNDA DIGTILL DIN ÂTERFORSALJARE.

- MANUELL PÂSÂTTNING AV UGNEN Den manuella pâsättningen används dà ingen elektronisk pâsätning sker eller dà den är trasig. Fôr att generera lâgan, tryck hele ner manôverratten och vrid den el läget fôr stor lâga eller till ett läge mellan 1 och

6. Samtidigt ska du sätta pà brännaren med en tändsticka eller en gaständare. Dà lägan har genererats, ska du hâlla manôverratren nedtrycke 1 nâgra sekunder fôr att se il att lâgan fôrblir tänd.

OM BRÂNNAREN INTE SÂTTS PÂ OMEDELBART, SKA DU KONTROLLERA ATT DET FINNS GAS KVAR 1 BEHÂLLAREN.

Lägan i ugnens brännare fôrblir i maximale lâge i alla manôverrattens positioner efter pâsättningen och minskar automatiskt till minsta effekt dà ugnens instälida temperatur nàs.

Fôr att generera eldslägan ska du helt trycka ner manôverratten och vrida den till läget GRILL eller i lâget fôr stor läga. Samtidigt ska du trycka pà den elektroniska tändknappen (pä modellerna med symbolen + pä dôrren, är tändknappen inte synbar och aktiveras genom att trycka pâ manëverratten). Dä lâgan har genererats, ska du hälla manôverratten nedtryckt i nâgra sekunder fôr att se til att lâgan fôrblir tänd.

“TT OM BRÂNNAREN INTE SÂTTS PÀ ALLS, SKA DU STÂNGA GASKRANEN OCH KONTAKTA DIN ÂTERFORSÂLJARE.

- MANUELL PÂSÂTTNING AV GRILLEN Den manuella pâsättningen används vid acvsaknad av en elektronisk tändning eller vid fel pà tändsystemet.

Tänd lâgan genom att trycka in vredet helt och vrida det till ett lâge mellan 1 och 6 samtidige som du fôr en tändsticka eller gaständare intill brännaren. Häll knappen intryckt nâgra sekunder när lägan väl har tänts sà att lâgan fôrblir tänd

OM BRÂNNAREN INTE SÂTTS PÂ OMEDELBART, SKA DU KONTROLLERA ATT DET FINNS GAS KVAR I BEHALLAREN.

OM BRÂNNAREN INTE SÂTTS PÀ ALLS, SKA DU STÂNGA GASKRANEN OCH KONTAKTA DIN ÂTERFORSALIJARE.

- REGLERING AV GRILLENS LÂGA Fôr modellerna VN555 och VN565: fôr att justera lgan ska du vrida manôverratten till ônskat läge.

Fôr alla andra modeller: grillen fär endast användas vid den nominella termiska kapaciteten.

VISUELL KONTROLL AV LÂGAN Lägan ändrar utseende enligt den typ av gas som används: Propan (G31): läga med blà kärna och tydiga konturer.

Butan (G30): läga med gula spetsar dà brännaren sätts pà och färgen ôkar gradvis i intensitet medan brännaren värms upP.

LSPETT Sätt pà ugnens brännare sà som indikeras i kapitlet UGN. Ställ manëverratten i ônskat lge. Sätr i fästet med monerat grillspett sä som indikeras i FIG. 8 - SID. 130.Tryck pâ motsvarande brytare fôr att sätta igäng grillspettsmotorn.

RIK DEN ROTERANDE TALLRIKEN SKA ENDAST ANVÂNDAS TILLSAMMANS MED GRILLEN.

Tänd grillens brännare enlige anvisningarna i kapitel GRILL. Sät in dropplädan med den roterande tallriken enligt FIG. 8 pâ SID. 131.Tryck pà den avsedda brytaren fôr att starta den roterande tallrikens motor.

ANVANDNINGEN AV EN ANNAN GASTYP OCH/ELLER GASTRYCK ÂN VAD SOM REKOMMENDERAS AV SMEV KAN LEDATILL FELAKTIG FUNKTION I APPARATEN. DÂRFÔR FRANSÂGER SIG SMEV ALLT ANSVAR FÔR PROBLEM | SAMBAND MED EN FELAKTIG ANVANDNING AV APPARATEN.

Gasbehällarna som kan använads är de vanligaste i landet där apparaten används. Gasen som ska användas anges tydligt pà emballagets utsida och pà etiketten som sitter Kistrad pà apparatens baksida. Hur som helst ska du f6lja nedanstäende indikationer: gasbehällarna ska ställas i de särskilda utrymmet i vertikalläge med vent och tryckreducerare och ätkomsten far inte fôrhindras. Bytet av behällarna mâste kunna utfôras ütan hinder och med lätther.

id bytet av gasbehällaren ska du iakkta fôljande férsiktighetsätgärder:

2) Sting apparatens kranar.

b) Fôrsäkra dig om att dec inte finns lägor eller eld i närheten.

c) Stäng ventilen pà gasbehällaren som Ska bytas ut.

d) Skruva loss reduceraren frän den tomma behâllaren och ta ut den ur utrymmet. Utfôr proceduren i omvänd ordning fôr byte. Kontrollera om der finns gasläckor genom att använda en vätska som inte är frâtande. Använd inte en lôsnins med tväl och vatten. ANVAND INTE LAGOR.

€) Sätt pà brännarna och kontrollera at de fungerar korrekt. Om de inte gôr det, ska du vända dig till en auktoriserad tekniker.

STÂNG AV GASTILLFÔRSELN FRÂN BEHÂLLAREN EFTER ANVÂNDNING.

GASLÂCKOR Vi râder dig att använda en typgodkänd elektronisk detektor fôr atr identifiera gasläckor. Om du känner gaslukt:

2) Oppna fônstren och evakuera alla personer frän husvagnen, husbilen osv.

b) Vidrër inte ede elektriska strémbrytarena, tind inte tändstickor och gôr inget som kan leda til att gasen antänds. ©) Stänga v eldslägorna.

d) Stäng behällarens ventil eller gastanken. Oppna inte ventiler tlls du har identifierat och ätgärdat gastäckan.

€) Kontakta en auktoriserad tekniker.

INNAN DU SÂTTER IGÂANG MED RENGÔRINGEN, STÂNG AV APPARATEN, KOPPLA BORT DEN FRÂN ELNÂTET OCHVANTATILLS DEN KYLTS AV.

Borttagningen och fastsättningen av insprutarna mâste utfôras genom att hâlla injektorhällaren blockerad (med ett verktyg) (FIG. 9 - SID. 131).
