MANUAL DE UTILIZADOR FO211FGT - REV 1 DOMETIC

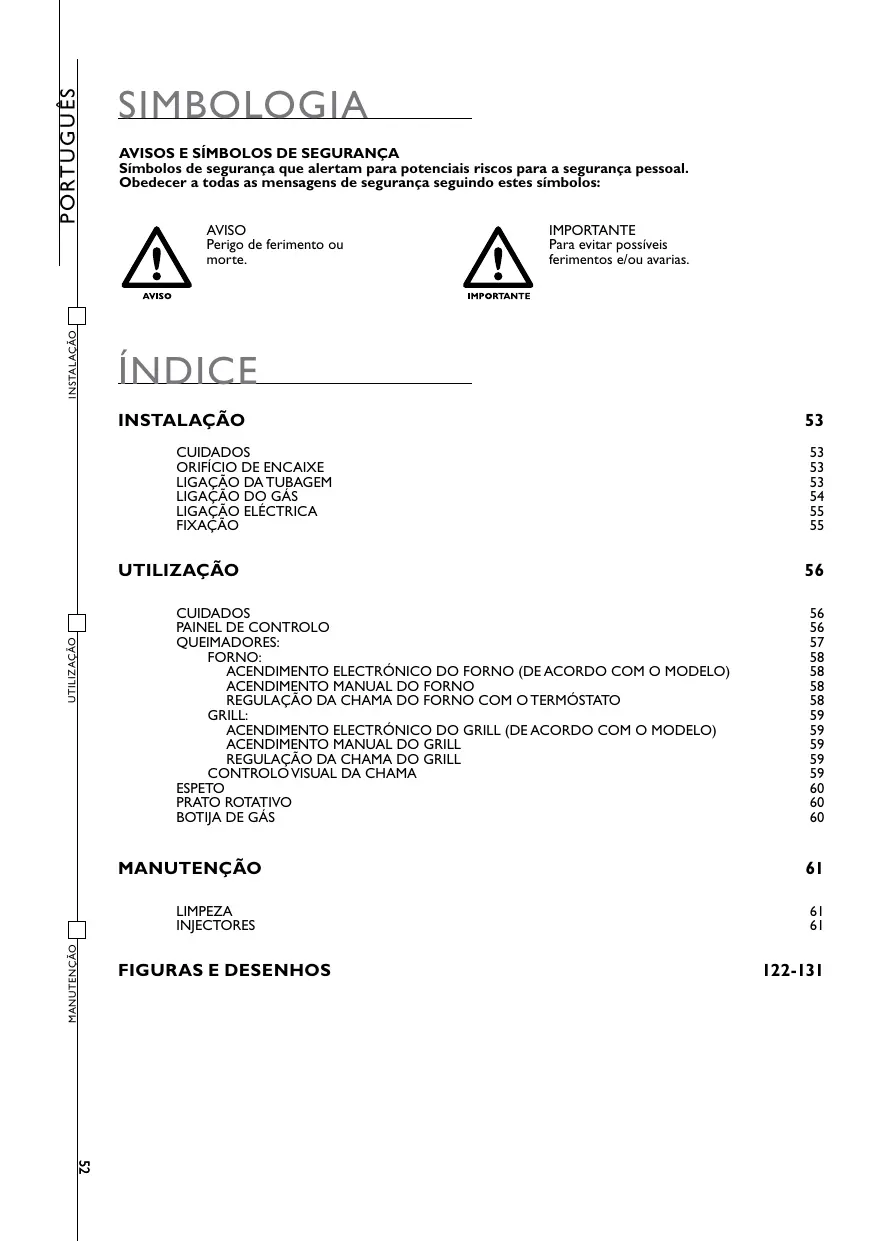

AVISOS E SiMBOLOS DE SEGURANÇA Simbolos de segurança que alertam para potenciais riscos para a segurança pessoal. Obedecer a todas as mensagens de segurança seguindo estes simbolos:

AVISO IMPORTANTE Perigo de ferimento ou Para evitar possiveis morte, ferimentos e/ou avarias.

INSTALAÇÂO CUIDADOS ORIFICIO DE ENCAIXE LIGAÇAO DA TUBAGEM LIGAÇAO DO GAS LIGAÇAO ELÉCTRICA FIXAÇAO UTILIZAÇÂO CUIDADOS PAINEL DE CONTROLO QUEIMADORES: FORNO: A ACENDIMENTO ELECTRÔNICO DO FORNO (DE ACORDO COM © MODELO) ACENDIMENTO MANUAL DO FORNO A REGULAÇAO DA CHAMA DO FORNO COM O TERMOSTATO GRILL: ACENDIMENTO ELECTRÔNICO DO GRILL (DE ACORDO COM O MODELO)

DIMENSOES DO ORIFICIO DE ENCAIXE h

Fazer um orificio no môvel como indicado na FIG. 2 - PAG. 123, de acordo com o modelo.

© mével deve estar adequadamente construido em esquadria em relaçäo à superficie de trabalho horizontal e à face do môvel. O orificio de encaixe do mével deve estar feito com uma esquadria correcta.

No caso de aberturas para arejamento do mével, evitar que os materiais combustiveis possam aceder às mesmas.

OS MODELOS FO290TD - FO290TS - FO29ITD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS DEVEM SER LIGADOS A UMA CONDUTA DETECTO.

INSTALACAO PORTUGUÉS UTLIZAGAO 1

MANUTENÇAO F Fixar a junta da conduta (K) com os 2 parafusos fornecidos, tal como ilustrado na FIG. 3 - PÂG. 126 e prosseguir com a ligaçäo do tubo e da conduta.

À conduta de tecto deve ser montada verticalmente, com uma inclinaçäo méxima de 15°. Fazer um furo com 2 60 mm no tecto do velculo junto 20 forno. Se necessärio, introduzir na parede do forno uma faixa de chapa com uma espessura de 1 mm, para que o tecto näo se deforme durante a fixaçäo e permaneça impermeävel.

Introduzir a conduta e fixé-la com a porca a partir do interior do vefculo. Para garantir a impermeabilidade do tecto, apertar novamente a porca de fixaçäo da conduta depois de algumas horas de funcionamento do forno.

Ligar o tudo de escoamento como indicado na FIG. 4.- PAG 127. Introduzir o tubo da conduta até que encaixar e fé-lo com um parafuso auto-roscante.

Fixar bem às paredes o tubo de escoamento (2 55 mm) e o tubo de protecçäo (2 65 mm) com as faixas a todo o comprimento.

LIGAÇAO DO GAS CONTROLAR ESTES DADOS ANTES DE ENCAIXAR O APARELHO NA BOTIJA.

AS ANILHAS DE ADAPTAÇAO DE PRESSAO A UTILIZAR ENTRE À BOTIJA E O APARELHO DEVEM ESTAR EM CONFORMIDADE COM AS CATEGORIAS INDICADAS NATABELA ABAIXO.

Este aparelho pode funcionar com os tipos de gâs seguintes e respectivas pressôes de alimentaçäo. À categoria (ou categorias) de acordo com a qual o aparelho foi regulado 6 indicada claramente na etiqueta identificativa colada no aparelho.

DURANTE AS OPERAÇGES DE INSTALAÇÂO E DE LIGAÇÂO, O TUBO CONDUTOR DE GÂS DO APARELHO NÂO DEVE ESTAR SUJEITO À TORÇOES,TRACÇAO OÙ OUTRASTENSOES.

A ligaçäo da conduta de gâs a aparelho deve ser efectuada através de um tubo metälico rigido e conexôes para pressäo. É possivel usar um tubo flexivel, mas este deve ser

a) Sempre inspeccionävel: b) Protegido de possiveis contactos com peças que aqueçam (como a peça por baixo dos queimadores);

©) Protegido de qualquer solicitaçäo (torçäo, tracçäo, esmagamento.):

d) Protegido das peças méveis do encaixe (ex. uma gaveta):

e) Com um comprimento méximo de 1,5 m;

? Substituido antes da data de validade:

Uma vez efectuada a ligaçäo, verificar se o circuito de gâs näo tem fugas usando um fluido nâo corrosivo para procurar eventuais perdas. Näo usar uma soluçäo de âgua e sabäo. NAO UTILIZAR CHAMAS LIVRES.

LIGAÇÂO ELÉCTRICA Este capitulo s6 diz respeito aos modelos onde estä 12 V5 escrito na etiqueta identificativa colada no aparelho.

Para efectuar a uniäo do aparelho, usar um cabo vermelho e negro duplo de 1,5 mm? e ligé-lo ao bloco de terminais colocado na parte posterior do aparelho. O terminal vermelho & o pélo positive e o negro, o pélo negativo.

PAINEL DE CONTROLO Os simbolos seguintes indicam o queimador que corresponde ao manipulo. NOTA: Diferentes modelos poderäo ter manfpulos e simbolos diferentes.

LS INTERRUPTOR DO PRATO ROTATIVO Em seguida, apresentam-se as caracteristicas dos queimadores em relaçäo aos värios modelos:

Para produzir chama, premir a fundo o manfpulo de comando e giré-lo para a posiçäo de 1 à 6.Ao mesmo tempo, carregar no botäo de acendimento electrénico (nos modelos com o simbolo x na porta, botäo de acendimento nâo é visivel e é accionado premindo a fundo o manipulo). Uma vez produzida chama, manter o manipulo premido durante alguns segundos para que a chama permaneça acesa.

SE O QUEIMADOR NÂO ACENDER IMEDIATAMENTE, REPETIR A OPERAÇÂO DEPOIS DE CADA UMAS DAS SUGESTOI + PROCEDER AO ACENDIMENTO MANUAL -VERIFICAR SE EXISTE GÂS NA BOTIJA

"#PORANTE SE O APARELHO NÂO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÀS E CONTACTAR © REVENDEDOR.

- ACENDIMENTO MANUAL DO FORNO O acendimento manual é usado na auséncia de acendimento electrénico ou no caso de avaria deste. Para produzir chama, premir a fundo o manfpulo de comando e giré-lo para a posiçäo de 1 a 6.Ao mesmo tempo,

acender o queimador com um f6foro ou isqueiro. Uma vez produzida chama, manter 0 manfpulo premido durante alguns segundos para que a chama permaneça acesa.

SE O QUEIMADOR NÂO ACENDER IMEDIATAMENTE, VERIFICAR SE EXISTE GÂS NA BOTIJA.

À chama do queimador do forno, assim que é acesa, permanece na poténcia méxima em todas as posicôes do manipulo € diminui automaticamente para à poténcia minima quando a temperatura introduzida para o forno € atingida.

Para produzir chama, premir a fundo o manfpulo de comando e giré-lo para a posiçäo de GRILL ou para a posiçäo de chama grande. Ao mesmo tempo, carregar no botäo de acendimento electrénico (nos modelos com o simbolo # na porta, o botäo de acendimento nâo 6 visivel e é accionado premindo o manipulo). Uma vez produzida chama, manter o manipulo premido durante alguns segundos para que a chama permaneça acesa

-VERIFICAR SE EXISTE GÂS NA BOTIJA N"OXANTE | SE O APARELHO NÂO FUNCIONAR DE TODO, FECHAR A TORNEIRA DE CHEGADA DE GÂS E CONTACTAR O REVENDEDOR.

Para produzir chama, premir a fundo o manfpulo de comando e giré-lo para a posiçäo de GRILL ou para a posiçäo de chama grande. Ao mesmo tempo, acender o queimador com um fésforo ou isqueiro. Uma vez produzida chama, manter © manfpulo premido durante alguns segundos para que a chama permaneça acesa

Para todos os outros modelos: © grill deve ser utilizado unicamente na poténcia térmica nominal.

CONTROLO VISUAL DA CHAMA De acordo com o tipo de gés utilizado, o aspecto da chama 6 o seuinte: Propano (G31): 0 interior da chama é azul e o contorno nitido.

Butano (G30):chama com ligeiras pontas amarelas no acendimento do fogäo e que se intensificam lentamente quando 0 fogäo aquece.

Acender o queimador do grill como indicado no capitulo GRILL. Introduzir a pingadeira com o prato rotativo, como indicado na FIG. 8 - PAG. 131. Premir o respectivo interruptor para fazer funcionar o motor do prato rotativo.

A UTILIZAÇÂO DE GÀS E/OU DE UMA PRESSÂO DIFERENTE DA PRESCRITA PELA SMEV PODE DETERMINAR CONDICÔES ANORMAIS DE FUNCIONAMENTO DO APARELHO, PORTANTO À SMEV DECLINA TODAS AS RESPONSABILIDADES DERIVADAS DA UTILIZAÇAO INCORRECTA DO APARELHO.

As botias de gäs que podem ser usadas säo as mais comuns no pais onde o aparelho utilizado. © gés a utilizar & indicado claramente no exterior da embalagem e na etiqueta indestrutivel colada na parte posterior do aparelho. Em todas situaçôes devem ser cumpridas as seguintes indicaçôes: as botijas de gs devem estar colocadas no väo adequado, em posiçäo vertical, dotadas de välvula e de anilha de adaptaçäo de pressäo e nâo deve haver obstéculos ao acesso. À substituiäo das botijas deve poder ser feita sem impedimentos e com facilidade.

ATENÇÂO!: No momento da substituiçäo da botija de gäs, deve ter cuidado com o seguinte:

2) fechar as torneiras do aparelho;

b) certficar-se de que näo hâ nenhuma chama ou fogo nas proximidades;

€) fechar a välvula da botija de g4s a substituir;

d) desapertar a anilha de adaptaçäo da botia vazia e retiré-la do väo apropriado. Proceder no sentido conträrio para a substituicäo.Verificar eventuais fugas de gâs usando um liquido näo corrosivo. Näo usar uma soluçäo de égua e sabäo. NAO UTILIZAR CHAMAS LIVRES;

€) acender os queimadores e verificar se funcionam correctamente. Em caso negativo, consultar um técnico autorizado.

FECHAR A ALIMENTAÇAO DE GÂS NA BOTIJA DEPOIS DA UTILIZAÇAO.

FUGAS DE GÂS Aconselhamos 2 utilizaçäo de um indicador electrénico de fugas de g4s homologado. Se sentir odor a gés:

2) Abrir as janelas e, imediatamente, fazer sair todas as pessoas da autocaravana, rolote, etc.

b) Näo tocar em interruptores eléctricos, acender fésforos ou fazer qualquer coisa que possa incendiar o gés.

©) Apagar todas as chamas vivas.

d) Fechar a välvula da botija ou reservatério de gâs, näo abrir a välvula até que a perda de gs tenha sido detectada e eliminada.

€) Contactar um técnico autorizado.

À remocäo e fixaçäo dos injectores devem ser efectuadas mantendo o porta-injectores bloqueado com a ajuda de um utensilio. (FIG. 9 - PÂG. 131)

VN565 FRONT VIEW € £ 486 mm MIN.420 mm 4 É a + É | 320 mm É à € 5 É È 2 Lis mm £ É t î d É 2370 mm H N.50 mm É BRETT É
