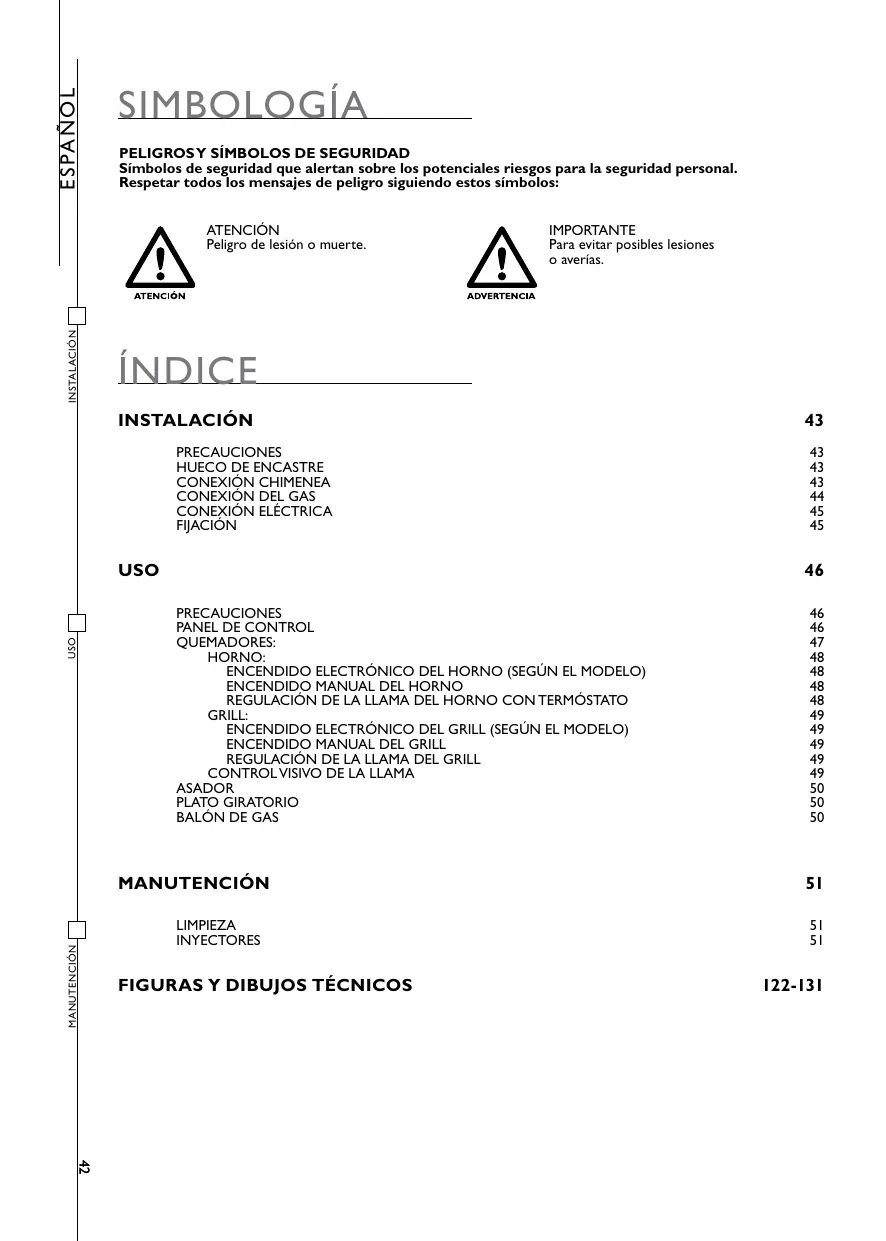

PELIGROSY SiMBOLOS DE SEGURIDAD Simbolos de seguridad que alertan sobre los potenciales riesgos para la seguridad personal. Respetar todos los mensajes de peligro siguiendo estos simbolos:

ATENCION IMPORTANTE Peligro de lesiôn o muerte. Para evitar posibles lesiones

CONTROL VISIVO DE LA LLAMA 49

ATENCION Este horno pertenece a la CLASE 3: ARTEFACTO PARA EMPOTRAR EN UNA COCINA O EN UN PLANO DE TRABAJO.

DISTANCIAS MINIMAS A MANTENER CON RESPECTO A LAS PAREDES Respetar las distancias minimas a las paredes y al piso como se indica en FIG. 1 - PAG. 122 segün el modelo.

DIMENSIONES DEL HUECO DE ENCASTRE Realizar un hueco en el mueble como se indica en la FIG. 2 - PAG. 123 segün el modelo. El mueble debe ser construido especificamente en escuadra con el plano de trabajo horizontal a la fachada del mueble. El hueco de encastre del mueble debe estar en escuadra. En el caso de aperturas para la aireaciôn del mueble, evitar que materiales combustibles puedan acceder a las mismas.

LOS MODELOS 1 FO290TD - FO290TS - FO291 TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS DEBEN SER CONECTADOS A UNA CHIMENEA DE TECHO.

Fijar el soporte de la chimenea (K) con los 2 tornillos en dotaciôn como se indica en la FIG. 3 - PAG. 126 luego conectar el tubo y la chimenea.

La chimenea de echo debe ser montada verticalmente con una inclinacién de mäximo 15°. Realizar un orificio de S 60 mm en la mitad del techo cerca del horno. Si es necesario introducir en la pared del orificio una tira de chapa con un espesor de 1mm, para que el techo no se deforme durante la fjacién y para que quede impermeable.

Introducir la chimenea y fjarla con la tuerca interna. Para garantizar la impermeabilizacién del techo, ajustar de nuevo la tuerca de fijaciôn de la chimenea después de algunas horas de funcionamiento del horno.

Conectar el tubo de evacuacién como se indica en la FIG. 4.- PAG. 127. Insertar el tubo en la chimenea hasta el tope y fjarlo con un tornillo de rosca cortante.

Fijar bien en la pared con las abrazaderas en toda su longitud el tubo de evacuaciôn (2 55mm) y el tubo de protecciôn (2 65mm).

AS CONTROLAR ESTOS DATOS ANTES DE CONECTAR EL ARTEFACTO AL BOMBONA. LOS REDUCTORES DE PRESIÔN QUE SE DEBEN UTILIZAR ENTRE EL BOMBONA Y ELARTEFACTO DEBEN ESTAR CONFORMES CON LAS CATEGORIAS INDICADAS EN LA TABLA SUBYACENTE.

ATENCION Este artefacto puede funcionar con los siguientes gases y las relativas presiones de alimentaciôn. La categoria (o las categorias) segün las cuales ha sido regulado el artefacto estä indicada claramente en la etiqueta de identiicaciôn que est pegada en el artefacto.

DURANTE LAS OPERACIONES DE INSTALACIÔNY CONEXION, EL TUBO CONDUCTOR DE GAS DEL ARTEFACTO NO DEBE SUFRIR TORSIONES, TRACCIONES U OTROS ESFUERZOS.

La conexién de tubos conductores de gas en el artefacto debe ser efectuada sélamente mediante tubo metälico rigido y emplame estanco. Se puede usar tubo flexible pero debe ser:

2) Siempre inspeccionable b) Protegido de las partes que se calientas (como por ejemplo las partes inferiores de los quemadores:

<) Protegido de las tensiones (torsiôn, tracciôn, aplastamieto, …);

d) Protegido de las partes môviles del médulo de encastre (ej. un cajôn):

e) De longitud méxima de 1,5m;

? Sustituido antes de la fecha de vencimiento;

Una vez efectuada la conexién verificar la estanqueidad del circuito vertendo sobre las uniones una soluciôn jabonosa la cual evidenciarä la eventual salida de gas formando burbujas, NO UTILIZAR LLAMAS LIBRES.

RICA Este capitulo se refiere exclusivamente a los modelos que presentan la escritura 12 += en la etiqueta de identificaciôn pegada en el artefacto.

ESTE ARTEFACTO DEBE ESTAR CONECTADO SOLAMENTE À UN GENERADOR DE 12V-=. EL CIRCUITO DEVE ESTAR PROTEGIDO POR UN FUSIBLE DE 3 Amperios.

:OBSERVAR LA CORRECTA POLARIDAD EN LA CONEXION!

ATENCION Para la conexiôn eléctrica del artefacto emplear un cable doble rojo y negro de 1,5 mm y conectarlo al grupo de bornes colocado en la parte posterior del artefacto. El terminal rojo es el polo positivo y el teminal negro es el polo negativo.

PANEL DE CONTROL Los siguientes simbolos indican el quemador que corresponde à la perill NOTA: Modelos diferentes pueden tener perillas y smbolos diferentes,

ESTE SIMBOLO SE ENCUENTRA CERCA DE LA PERILLA DEL QUEMADOR DEL HORNO ESTE SIMBOLO SE ENCUENTRA CERCA DE LA PERILLA DEL QUEMADOR DEL GRILL Los siguientes smbolos indican la regulacién del quemador que corresponde a la posisicién de la perilla NOTA: Modelos diferentes pueden tener perillas y smbolos diferentes.

À continuaciôn se citan las caracteristicas de los quemadores segün el modelo:

HORNO MANTENER LA PUERTA COMPLETAMENTE ABIERTA CUANDO SE ENCIENDE EL QUEMADOR DEL HORNO.

SI LA LLAMA DEL QUEMADOR SE APAGA ACCIDENTALMENTE, CERRAR LA PERILLA AXE | DEL GASY ESPERAR ALGUNOS MINUTOS ANTES DE ENCENDÉRLO DE NUEVO.

Para general la lama, presionar a fondo la perilla de mando y girarla en posicién de 1 a 6. AI mismo tiempo pulsar el botén de encendido electrénico (en los modelos con el simbolo + en la puerta, el botén de encendido no es visible y se acciona pulsando a fondo la perila). Una vez generada la lama, mantener presionada la perilla por algunos segundos para que permanezca encendida la lama.

SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE REPETIR LA OPERACION SIGUIENDO ESTAS SUGERENCIAS: + PROCEDER CON EL ENCENDIDO MANUAL + CONTROLAR QUE EL BOMBONATENGA GAS AOYETENCA | SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GASY CONTACTAR EL VENDEDOR.

- ENCENDIDO MANUAL DEL HORNO El encendido manual se utiliza cuando no funciona o no esté presente el encendido electrénico. Para generar la lama, presionar a fondo la perilla de encendido y girarla en posicién de 1 a 6.Al mismo tiempo

encender el quemador con un fésforo o ecendedor. Una vez generada la llama, mantener presionada la perilla por algunos segundos para que la llama permanezca encendida.

SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE CONTROLAR QUE LA BOMBONATENGA GAS.

TEMPERATURAS | 130° C | 160° c | 180° c | 200° c | 220° c |240°c

La lama del quemador del horno, cuando se enciende, queda al mäximo y dismunuye automäticamente al minimo cuando alcanza la temperatura deseada.

GRILL MANTENER LA PUERTA COMPLETAMENTE ABIERTA CUANDO SE ENCIENDE EL QUEMADOR DEL GRILL.

SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE SOLTAR LA PERILLAY ESPERAR 10 SEGUNDOS ANTES DE REPETIR LA OPERACION.

LAS PARTES ACCESIBLES PUEDEN ALCANZAR TEMPERATURAS ELEVADAS ———— CUANDO SE UTILIZA EL GRILL, MANTENER LEJOS LOS NINOS.

Para generar la lama, presionar hasta el fondo la perilla de mando y girarla hasta la posiciôn GRILL o en posiciôn lama grande. Contemporäneamente pulsar el botôn de encendido electrénico en los modelos que tienen el simbolo x en la puerta, el botôn de encendido no est visible y se acciona presionando la perilla) una vez que se ha generado la llama, Mmantener presionada la perila por algunos segundos para que la Ilama quede encendida.

SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE REPETIR LA OPERACION DESPUÉS DE UNO DE LAS SIGUIENTES SUGERENCIAS: + PROCEDER CON EL ENCENDIDO MANUAL + CONTROLAR QUE EL BOMBONATENGA GAS AVEC | SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GASY CONTACTAR EL VENDEDOR.

- ENCENDIDO MANUAL DEL GRILL El encendido manual se utilza cuando no funciona o no estä presente el encendido electrénico.

Para generar la lama, presionar hasta el fondo la perilla de mando y girarla hasta la posiciôn GRILL o en posiciôn lama grande. Contemporäneamente encender el quemador con un fésforo o un mechero. Una vez generada la llama, mantener presionada la perila por algunos segundos para que la Ilama quede encendida.

SI EL QUEMADOR NO SE ENCIENDE INMEDIATAMENTE CONTROLAR QUE LA BOMBONATENGA GAS.

SI EL ARTEFACTO NO FUNCIONA, CERRAR EL GRIFO DE LLEGADA DEL GASY Æ——— CONTACTAR EL VENDEDOR.

- REGULACIÔN DE LA LLAMA DEL GRILL Para los modelos VN555 y VN565: para regular la lama girar la perilla a la posicién deseada.

Para los otros modelos: el grill debe ser utilizado sélo con la potencia térmica nominal.

CONTROL VISIVO DE LA LLAMA Segün el tipo de gas que se utiliza, el aspecto de la llama es el siguiente:

Propano (G31): lama con el dardo interno azul y el contorno nitido.

Butano (G30); llama con tenues puntas amarilas cuando se enciende el quemador las cuales se intensifican a medida que el quemador se calienta.

Encender el quemador del horno como se indica en el capitulo HORNO. Posicionar la perilla de mando en la posiciôn deseada. Introducir el asador montado en la bandeja como se indica en la FIG. 7 - PAG. 130. Presionar el correspondiente interruptor para que inicie a funcionar el asador.

EL PLATO GIRATORIO DEBE SER UTILIZADO S6LO CON EL GRILL.

Encender el quemador del gril como se indica en el capitulo GRILL. Introducir la grasera con el plato giratorio como se muestra en la FIG.8 - PAG. 131. Pulsar el relativo interruptor para poner en funcionamiento el plato giratorio.

EL USO DE GAS Y/O DE UNA PRESIÔN DISTINTA A LA PRESCRIPTA POR SMEV PUEDE DETERMINAR CONDICIONES ANÔMALAS DE FUNCIONAMIENTO DEL ARTEFACTO, POR LO TANTO.

SMEV DECLINA TODA RESPONSABILIDAD DERIVANTE DEL USO INCORRECTO apverencia DEL ARTEFACTO.

Las bombonas de gas que pueden ser usados son los més comunes en el pais en el cual es utilizado el artefacto. El

gas que se debe utlizar se indica claramente en el externo del embalaje o en la etiqueta indeleble pegada en la parte posterior del artefacto. Observar igualmente las siguientes indicaciones: las bombonas de gas deben estar colocados en el correspondiente alojamiento en posiciôn vertical dotados de välvulas y reductor de presién y el acceso no debe ser obstaculado. La sustituciôn de las bombonas debe poder ser realizada sin impedimentos y con facilidad.

ATENCIÔNI! En el momento de la sustitucién de la bombona de gas es necesario tomar las siguientes precauciones:

à cerrar los grifos del artefacto;

b) asegurarse que no haya Ilamas o fuego cerca;

c) cerrar la välvula del bombona que se debe sustituir;

d) desenroscar el reductor del bombona gastado, extraerlo del artefacto. Proceder en sentido inverso con la sustituciôn. Verificar eventuales pérdidas de gas con una solucién jabonosa.

NO UTILIZAR LLAMAS LIBRES:

€) encender los quemadores y verificar el correcto funcionamiento, en caso negativo dirigirse a un técnico autorizado.

CERRAR LA ALIMENTACION DE GAS DE LA BOMBONA DESPUÉS DEL USO.

FUGAS DE GAS Aconsejamos de utilizar un detector electrénico homologado para las fugas de gas. Si se advierte olor de gas:

2) Abrir las ventanas, y hacer salir a todas las personas de la casa rodante, caravana, etc.

b) No tocar interruptores eléctricos, encender Ilamas o fésforos o hacer algo que pueda inflamar el gas.

©) Apagar todo tipo de Ilamas libres.

d) Cerrar la välvula del bombona o tanque del gas, no abrir la välvula hasta que la pérdida de gas no ha sido individualizada y eliminada.

€) Contactar un técnico autorizado.

ATENCION LAS OPERACIONES DEBEN SER REALIZADAS POR PERSONAL AUTORIZADO. DESPUÉS DE DICHA OPERACIÔN SE DECLINA TODA RESPONSABILIDAD DERIVANTE DE LA MISMA INTERVENCION.

Lantener bloqueado el porta inyector cuando se sacan o se fan los inyectores (con una herramienta) (FIG. 9 - PAG. 131)

QUEMADOR S INYECTOR (mm) N° ESTAMPILLADO HORNO 053 53

GRILL 0,62 GI TRSTAT
