WAARSCHUWINGEN EN VEILIGHEIDSSYMBOLEN Veiligheidssymbolen die waarschuwen voor gevaar voor mensen. Doe alles wat in de veiligheidsvoorschriften Stat bij de volgende symbolen:

Gevaar voor verwondingen Om mogelike verwondingen

of de dood enlof defecten te voorkomen.

INSTALLATIE WAARSCHUWINGEN INBOUWOPENINGEN ROOKPIP AANSLUITEN AANSLUITEN OP GAS ELEKTRISCHE AANSLUITING BEVESTIGING GEBRUIK WAARSCHUWINGEN BEDIENINGSSCHERM BRANDERS: OVEN: ELEKTRONISCHE OVENBEDIENING (AFHANKELIK VAN HET MODEL) HANDMATIGE OVENBEDIENING DE OVENVLAM REGELEN MET DE THERMOSTAAT GRILL: ELEKTRONISCHE GRILLBEDIENING (AFHANKELIK VAN HET MODEL)

EN HET APPARAAT MOET VER UIT DE BUURT VAN ONTVLAMBARE MATERIALEN WORDEN GEHOUDEN.

Deze oven hoort bij de apparaten van KLASSE 3: APPARATEN DIE WORDEN INGEBOUWD IN EEN KEUKENMEUBEL OF EEN KEUKENWERKBLAD.

MINIMUM AFSTANDEN TUSSEN APPARAAT EN WANDEN Laat de minimum afstanden tussen de wanden en de vloer zoals op AFB. 1 - PAG. 122, afhankelijk van het model

AFMETINGEN VAN DE INBOUWOPENINGEN Maak een opening in het meubel zoals op de AFB. 2 - PAG. 123, afhankelik van het model.

Het ovenmeubel moet precies haaks staan op het horizontale werkblad en de voorkant van het meubel zelf. De inbouwopening in het meubel moet precies recht en vlak zijn.

Als er ventilatieopeningen zijn in het meubel, zorgt u ervoor dat er geen brandbare materialen in kunnen komen

ROOKPIJP AANSLUITEN DE MODELLEN FO290TD - FO290TS - FO291 TD - FO291TS - FO390TD - FO390TS FO391TD - FO391TS MOETEN OP EEN ROOKPIJP IN DE BOVENBEDEKKING WORDEN AANGESLOTEN.

ONDERHOUD F EN Zet de rookpiipkoppeling (K) vast met de 2 meegeleverde schroeven zoals u op de AFB, 3 - PAG. 126 ziet en maak er de pijp en de rookpijp aan vast.

De rookpijp moet recht in de bovenbedekking zitten en mag maximum een hoek van 15° maken. Maak een opening S 60mm in de bovenbedekking van het meubel boven de oven.Verstevig eventueel de wand met de opening met een stuk metaalplaat van Imm zodat de bovenbedekking niet krom trekt tijdens het bevestigen en lekvrij blif.

Steek de rookpijp erin en zet deze vast met de moer aan de binnenkant. Om de verbinding lekvrij te maken, haalt u deze moer in de rookpijp opnieuw aan nadat de oven enkele uren heeft gewerkt.

Verbind de afvoerpijp zoals op de AFB. 4.- PAG. 127. Duw de pijp in de rookpij totdat deze niet meer verder kan en zet hem vast met een parkerschroef.

Bevestig de afvoerpiip (2 55mm) en de beveilgingspiip (2 65mm) stevig aan de wanden, op hun hele lengte, met de sluitstrippen

AS CONTROLEER DEZE GEGEVENS EERST VOORDAT U DE GASFLES AANSLUIT OP HET APPARAAT. DE DRUKBEGRENZERS TUSSEN DE FLES EN HET APPARAAT MOETEN GESCHIKT ZIJN VOOR DE GASKLASSEN DIE IN DE ONDERSTAANDE TABEL ZIJN VOORGESCHREVEN.

"orcEtET Dit apparaat werkt met de volgende gassoorten en daarvoor bedoelde gasdrukwaarden. De categorie (of categorieën) waarVoor het apparaat is afgesteld, is (ziin) duidelik vermeld op het serieplaatje dat op het apparaat zelf zit.

TIJDENS HET INSTALLEREN EN AANSLUITEN MAG U DE GASSLANG VAN HET APPARAAT NIET DICHTKNIJPEN, U MAG ER NIET AAN TREKKEN ENZOVOORT.

Verbind het apparaat met de gasleidingbuizen met een onbuigzame metalen pijp en lekvrije koppelingen. U mag ook een slang gebruiken maar wel met de volgende kenmerken:

2) Moet altijd bereikbaar zijn voor inspectie; b) Beveiligd tegen mogelike aanraking van delen die heet worden (zoals het gedeelte onder de branders); ©) Beveiligd tegen krachten die erop worden uitgeoefend (draaien, trekken, platdrukken..);

d) Beveiligd tegen de bewegende delen van het meubel (bijvoorbeeld een lade);

e) Mag niet langer zijn dan 1,5m;

#) Moet worden vervangen voor de vervaldatum:

Na het aansluiten controleert u met een niet bijtende vloeistof of de gasleiding lekvrij is. Gebruik hiervoor geen sop (water en zeep). GEBRUIK GEEN VLAMMEN.

SLUITING Dit hoofdstuk gelde alleen voor de modellen met de vermelding 12 V7 op het serieplaatje dat op het apparaat zelf zi.

DIT APPARAAT MAG ALLEEN OP EEN STROOMSYSTEEM VAN 12V: WORDEN AANGESLOTEN. HET ELEKTRISCH CIRCUIT MOET WORDEN BEVEILIGD MET EEN ZEKERING DIE NIET STERKER IS DAN 3 Ampère.

CONTROLEER OF DE DRADEN JUIST ZIJN AANGESLOTEN!

"OPGELET Gebruik voor het aansluiten een dubbele zwartrode kabel van 1,5 mm. Maak de kabel vast op de klemmen achteraan op het apparaat. De rode draad is de positieve, de zwarte de negatieve.

BEDIENINGSSCHERM De volgende symbolen verwijzen naar de brander die bij de knop hoort.

Op de verschillende modellen zitten verschillende knoppen en symbolen

DIT SYMBOOL STAAT BI} DE KNOP VAN DE OVENBRANDER DIT SYMBOOL STAAT BI} DE KNOP VAN DE GRILLBRANDER De volgende symbolen verwijzen naar de regelstanden van de brander die bij de knop hoort.

Op de verschillende modellen zitten verschillende knoppen en symbolen

En KNOP VOOR DE DRAAIENDE SCHAAL BRANDERS Di zijn de kenmerken van de branders op de verschillende modellen:

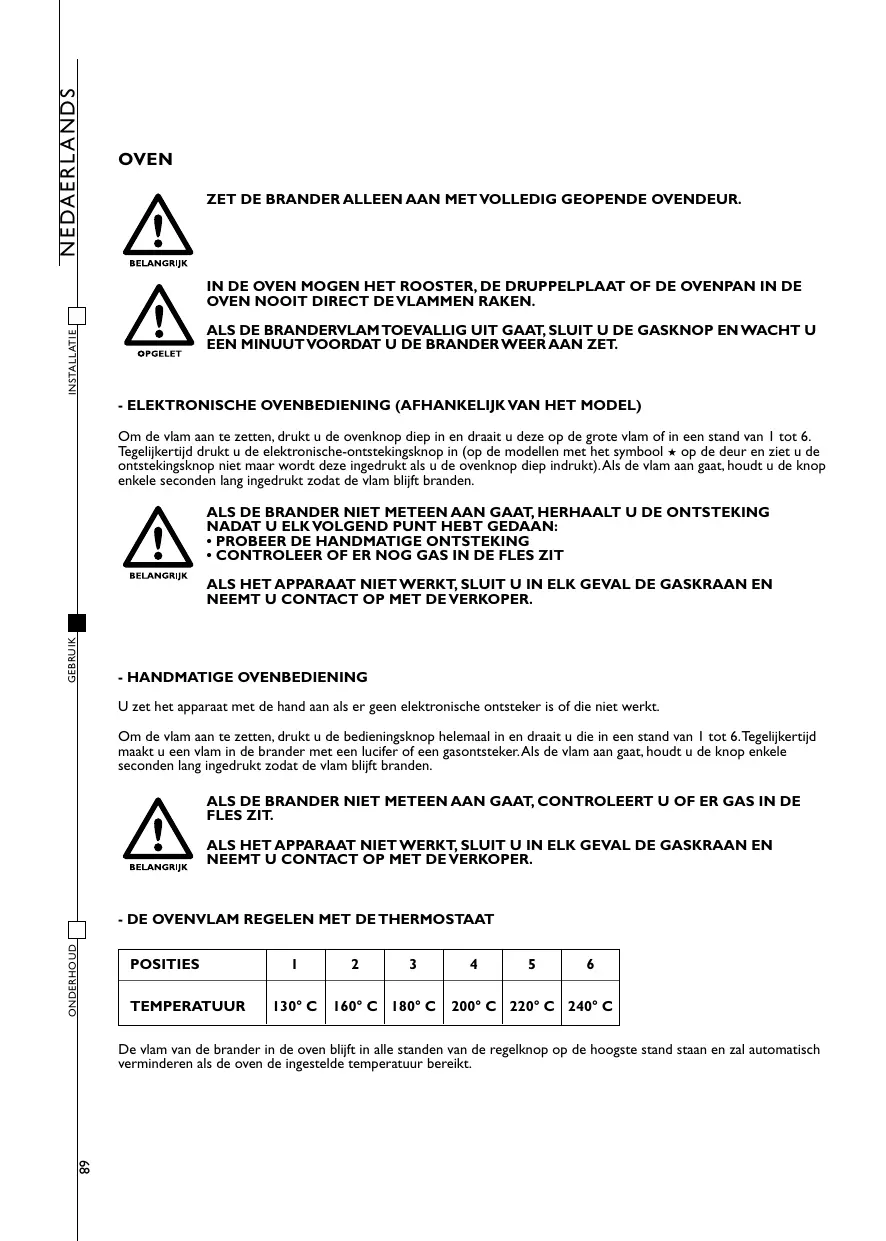

Om de vlam aan te zetten, drukt u de ovenknop diep in en draaît u deze op de grote vlam of in een stand van | tot 6. Tegelikertijd drukt u de elektronische-ontstekingsknop in (op de modellen met het symbool + op de deur en ziet u de ontstekingsknop niet maar wordt deze ingedrukt als u de ovenknop diep indrukt).AIs de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam lift branden

ALS DE BRANDER NIET METEEN AAN GAAT, HERHAALT U DE ONTSTEKING NADAT U ELK VOLGEND PUNT HEBT GEDAAN: + PROBEER DE HANDMATIGE ONTSTEKING + CONTROLEER OF ER NOG GAS IN DE FLES ZIT

“XX ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE OVENBEDIENING U zet het apparaat met de hand aan als er geen elektronische ontsteker is of die niet werkt. Om de vlam aan te zetten, drukt u de bedieningsknop helemaal in en draait u die in een stand van 1 tot 6.Tegelikertid

maakt u een vlam in de brander met een lucifer of een gasontsteker Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blif branden.

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

De viam van de brander in de oven blif in alle standen van de regelknop op de hoogste stand staan en zal automatisch verminderen als de oven de ingestelde temperatuur bereikt.

Om het vammetje aan te steken, drukt u de bedieningsknop helemaal in en draaît u deze op GRILL of op de hoogste viam.Tegelikertijd drukt u de ontstekingsknop in (op de modellen met het symbool + op de deur ziet u deze knop niet maar worde deze ingedrukt als u de ontstekingsknop indrukt).Als de vlam aan gaat, houdt u de knop enkele seconden lang ingedrukt zodat de vlam blifc branden.

“EX ALS HET APPARAAT NIET WERKT, SLUIT U IN ELK GEVAL DE GASKRAAN EN NEEMT U CONTACT OP MET DE VERKOPER.

- HANDMATIGE GRILLBEDIENING U zet het apparaat met de hand aan als er geen elektronische ontsteker is of als die niet werkt.

Om het vammetje aan te steken, drukt u de bedieningsknop helemaal in en draaît u deze op GRILL of op de hoogste viam.Tegelikertijd zet u de brander aan met een lucifer of een gasontsteker Als de vlam aan gaat, houdt ü de knop enkele seconden lang ingedrukt zodat de vlam lift branden

ALS DE BRANDER NIET METEEN AAN GAAT, CONTROLEERT U OF ER GAS IN DE FLES ZIT.

- DE GRILLVLAM REGELEN Voor de modellen VN555 en VN565: draai aan de knop voor een hogere of lagere vlam

Voor alle andere modellen: de grill mag en kan alleen werken op zijn nominaal thermisch vermogen.

DE VLAM OP ZICH CONTROLEREN Afhankelik van het type gas waarmee het toestel werkt, ziet de vlam er als volge uit:

Propaan (G31): am met een blauw hart en een afgelinde omtrek.

Butaan (G30): vlam met lichtgele punten tjdens het aanzetten van de brander, waarna de gele punten intenser worden naarmate de brander heter wordt.

Zet de ovenbrander aan zoals in het hoofdstuk OVEN is beschreven. Zet de bedieningsknop in de gewenste stand Plaats de druppelplaat met gemonteerd draaispit zoals op AFB. 7 - PAG. 130. Druk de knop in om de motor van het draaispit aan te zetten.

DE DRAAISCHAAL MAG ALLEEN MET DE GRILL WORDEN GEBRUIKT.

BELANGRUX Zet de grill aan zoals in het hoofdstuk GRILL is beschreven. Plaats de druppelplaat met gemonteerde draaischaal zoals op AFB.8 - PAG. 131. Druk de knop in om de motor van de draaischaal aan te zetten.

WERKEN MET EEN ANDER GAS OF EEN ANDERE GASDRUK DAN DIEGENE DIE DOOR SMEV ZIJN VOORGESCHREVEN, KAN PROBLEMEN VEROORZAKEN WAARVOOR SMEV IN GEEN GEVAL AANSPRAKELIJK KAN WORDEN GESTELD (ONEIGENLIJK GEBRUIK).

BELANGRUX Dit apparaat werkt met de meest verkochte gasflessen in de landen van installatie. Het type gas is duidelik vermeld op de buitenkant van de verpakking en op het onuitwisbare serieplaatie op de achterkant van het apparaat. Leef in elk geval de volgende voorschriften na: Gasflessen moeten in de daarvoor bestemde ruimte staan, verticaal, en moëten uitgerust zijn mét een drukventiel en een drukbegrenzer. De toegang tot de gasfles mag nooit worden verhinderd. De gasfles moet probleemloos, vlot en zonder belemmeringen kunnen worden vervangen.

m een gasfles te vervangen, dienen de volgende voorzorgsmaatregelen te worden getroffen:

2) sluit alle kranen op het apparaat:

b) controleer of er in de buurt geen vlammen of vuur zijn;

€) sluit de kraan van de lege gasfles:

d) draai de begrenzer van de lege fles los en haal deze eruit Vervang de fles met bovenstaande handelingen in de omgekeerde volgorde. Controleer eventuele gaslekken met een niet bijtende vloeistof. Gebruik hiervoor geen sop {water en zeep). GEBRUIK GEEN VLAMMEN;

€) zet de branders aan en controleer of ze goed werken.Als dit niet het geval is, neemt u contact op met een erkende technicus.

SLUIT NA GEBRUIK DE GASKRAAN OP DE GASFLES.

GASLEKKEN Wij raden een elektronische gaslekkenmelder aan. Als u gas ruikt:

2) Opent u de ramen en laat u onmiddelljk alle mensen de ruimte (caravan, camper enzovoort) verlaten.

b) Raak geen elektrische schakelaars aan, strik geen lucifers af of wat dan ook dat het gas kan doen ontsteken.

€) Doof alle vlammen

d) Sluit de kraan op de gasfles of op het gasreservoir en open deze niet meer totdat u het gaslek hebt gevonden en opgelost.

e) Neem contact op met een erkende technicus.

Om de sproëiers te verwijderen of vast te zetten, moet u met een gereedschap de sproelerhouder vastzetten (AFB.9 - PAG. 131) BRANDER Q SPROEIER (mm) GEGRAVEERD NR. OVENT 053 53 GRILL 0.62 e
