KÄYTTÖOHJE BLACK & DECKER GL9035 BLACK & DECKER

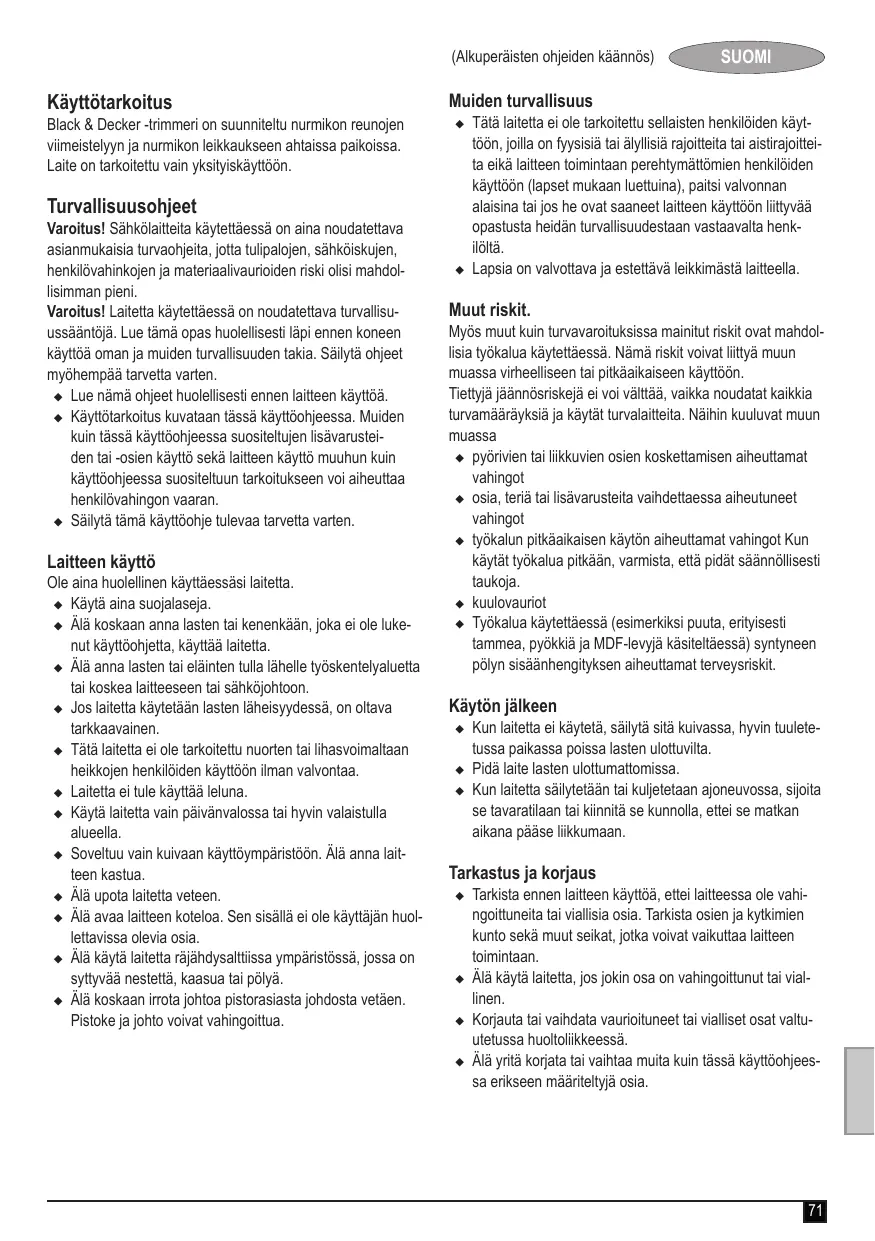

Turvallisuusohjeet Varoitus! Sähkölaitteita käytettäessä on aina noudatettava asianmukaisia turvaohjeita, jotta tulipalojen, sähköiskujen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni. Varoitus! Laitetta käytettäessä on noudatettava turvallisuussääntöjä. Lue tämä opas huolellisesti läpi ennen koneen käyttöä oman ja muiden turvallisuuden takia. Säilytä ohjeet myöhempää tarvetta varten. u Lue nämä ohjeet huolellisesti ennen laitteen käyttöä. u Käyttötarkoitus kuvataan tässä käyttöohjeessa. Muiden kuin tässä käyttöohjeessa suositeltujen lisävarusteiden tai -osien käyttö sekä laitteen käyttö muuhun kuin käyttöohjeessa suositeltuun tarkoitukseen voi aiheuttaa henkilövahingon vaaran. u Säilytä tämä käyttöohje tulevaa tarvetta varten. Laitteen käyttö Ole aina huolellinen käyttäessäsi laitetta. u Käytä aina suojalaseja. u Älä koskaan anna lasten tai kenenkään, joka ei ole lukenut käyttöohjetta, käyttää laitetta. u Älä anna lasten tai eläinten tulla lähelle työskentelyaluetta tai koskea laitteeseen tai sähköjohtoon. u Jos laitetta käytetään lasten läheisyydessä, on oltava tarkkaavainen. u Tätä laitetta ei ole tarkoitettu nuorten tai lihasvoimaltaan heikkojen henkilöiden käyttöön ilman valvontaa. u Laitetta ei tule käyttää leluna. u Käytä laitetta vain päivänvalossa tai hyvin valaistulla alueella. u Soveltuu vain kuivaan käyttöympäristöön. Älä anna laitteen kastua. u Älä upota laitetta veteen. u Älä avaa laitteen koteloa. Sen sisällä ei ole käyttäjän huollettavissa olevia osia. u Älä käytä laitetta räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. u Älä koskaan irrota johtoa pistorasiasta johdosta vetäen. Pistoke ja johto voivat vahingoittua. SUOMI

Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyttöön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoitteita eikä laitteen toimintaan perehtymättömien henkilöiden käyttöön (lapset mukaan luettuina), paitsi valvonnan alaisina tai jos he ovat saaneet laitteen käyttöön liittyvää opastusta heidän turvallisuudestaan vastaavalta henkilöltä. Lapsia on valvottava ja estettävä leikkimästä laitteella. Muut riskit. Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa u pyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot u osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot u työkalun pitkäaikaisen käytön aiheuttamat vahingot Kun käytät työkalua pitkään, varmista, että pidät säännöllisesti taukoja. u kuulovauriot u Työkalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit. Käytön jälkeen

Kun laitetta ei käytetä, säilytä sitä kuivassa, hyvin tuuletetussa paikassa poissa lasten ulottuvilta. Pidä laite lasten ulottumattomissa. Kun laitetta säilytetään tai kuljetetaan ajoneuvossa, sijoita se tavaratilaan tai kiinnitä se kunnolla, ettei se matkan aikana pääse liikkumaan. Tarkastus ja korjaus

Tarkista ennen laitteen käyttöä, ettei laitteessa ole vahingoittuneita tai viallisia osia. Tarkista osien ja kytkimien kunto sekä muut seikat, jotka voivat vaikuttaa laitteen toimintaan. Älä käytä laitetta, jos jokin osa on vahingoittunut tai viallinen. Korjauta tai vaihdata vaurioituneet tai vialliset osat valtuutetussa huoltoliikkeessä. Älä yritä korjata tai vaihtaa muita kuin tässä käyttöohjeessa erikseen määriteltyjä osia.

SUOMI (Alkuperäisten ohjeiden käännös) Jatkojohdon käyttäminen Käytä aina oikeanlaista jatkojohtoa, joka sopii tämän laitteen virransyöttöliitäntään (katso kohta Tekniset tiedot). Jatkojohdon on oltava ulkokäyttöön soveltuva ja siinä on oltava vastaava merkintä. Laitteen kanssa voidaan käyttää enintään 30 m pitkää 1.5 mm2:n HO5VV-F-jatkojohtoa ilman tehon heikkenemistä. Tarkista jatkojohdon kunto ennen sen käyttämistä. Vahingoittunut tai viallinen kaapeli on vaihdettava. Jos käytät jatkojohtokelaa, kelaa johto aina täysin auki. Ruohotrimmereiden lisäturvaohjeet Varoitus! Leikkaavien osien pyöriminen jatkuu senkin jälkeen, kun moottori on sammutettu. u Tutustu hallintalaitteisiin ja opettele laitteen oikea käyttö. u Tarkista ennen käyttöä, että sähkö- ja jatkojohdot eivät ole vaurioituneet, vanhentuneet tai kuluneet. Jos johto vahingoittuu käytön aikana, irrota johto heti virtalähteestä. ÄLÄ

KOSKETA JOHTOA, ENNEN KUIN OLET IRROTTANUT

SEN VIRTALÄHTEESTÄ. u Älä käytä laitetta, jos sen johdot ovat vahingoittuneet tai kuluneet. u Suojaa jalat laitteen käytön aikana käyttämällä tukevia jalkineita. u Suojaa sääret käyttämällä pitkiä housuja. u Tarkista ennen laitteen käyttöä, ettei työskentelyalueella ole oksia, kiviä, metallilankaa tai muita esteitä. u Käytä laitetta vain pystyasennossa, leikkuulanka kuvan mukaisesti lähellä maata. Älä koskaan käynnistä laitetta missään muussa asennossa. u Liiku hitaasti, kun käytät laitetta. Muista, että juuri leikattu ruoho on kosteaa ja liukasta. u Älä työskentele jyrkissä rinteissä. Työskentele rinteen korkeussuuntaan nähden poikittain, älä ylhäältä alas tai päinvastoin. u Älä koskaan kuljeta laitetta sora- tai hiekkateiden yli langan pyöriessä. u Älä koskaan kosketa leikkuulankaa laitteen ollessa käynnissä. u Älä laita laitetta maahan, ennen kuin leikkuulanka on täysin pysähtynyt. u Käytä ainoastaan oikean tyyppistä leikkuulankaa. Älä koskaan käytä metallista leikkuulankaa tai ongensiimaa. u Älä koske langan leikkuuterään. u Pidä verkkovirtajohto aina mahdollisimman kaukana leikkuulangasta. Ota huomioon virtajohdon asento aina laitetta käytettäessä. u Pidä kädet ja jalat poissa leikkuulangan tieltä etenkin, kun moottori käynnistetään. u Tarkista laite kulumisen tai vaurioiden varalta ennen työn aloittamista ja iskujen jälkeen. Korjaa puutteet ennen työn jatkamista. u Älä koskaan käytä laitetta, jos jokin suoja on vaurioitunut tai ei ole paikallaan.

Varo vahingoittamasta itseäsi leikkuulangan lyhentämiseen varustetulla laitteella. Kun olet pidentänyt uutta leikkuulankaa, aseta laite aina takaisin normaaliin käyttöasentoon ennen käynnistämistä. Varmista aina, että ilmanvaihtoaukot ovat puhtaita. Älä käytä nurmikkotrimmeriä (reunatrimmeriä), jos sen johdot ovat vahingoittuneet tai kuluneet. Pidä jatkojohdot poissa leikkaavien osien tieltä. Laitteessa olevat merkinnät Laitteessa on seuraavat varoitusmerkinnät: Lue käyttöohje ennen laitteen käyttöönottoa.

Käytä suojalaseja, kun käytät laitetta. Käytä asianmukaisia kuulosuojaimia, kun käytät laitetta. Irrota verkkojohto pistorasiasta aina ennen vaurioituneen johdon tarkistamista. Älä käytä trimmeriä, jos virtajohto on vahingoittunut. Varo sinkoilevia esineitä. Pidä sivulliset poissa leikkausalueelta. Älä käytä laitetta sateessa tai erittäin kosteissa olosuhteissa. Direktiivin 2000/14/EY mukainen taattu ääniteho. Sähköturvallisuus

Tämä laite on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Jos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun Black & Decker -huollon tehtäväksi. Sähköturvallisuutta voi parantaa käyttämällä erittäin herkkää (30 mA) vikavirtasuojaa. (Alkuperäisten ohjeiden käännös) Yleiskuvaus Tässä laitteessa on kaikki tai joitakin seuraavista ominaisuuksista.

3. Kaapelin pitosilmukka

4. Virransyöttöliitäntä

11. Langan leikkuuterä

Kokoaminen Varoitus! Varmista ennen kokoamista, että virta on katkaistu ja että virtajohto on irti pistorasiasta. Suojuksen kiinnittäminen (kuvat A ja B) Irrota ruuvi (15) suojuksesta (10). Aseta suojus (10) kuvan osoittamalla tavalla työkalun päälle. u Paina suojusta voimakkaasti, kunnes se napsahtaa paikalleen. u Kiinnitä suojus ruuvilla. u Kiristä ruuvi. Varoitus! Älä käytä työkalua, jos suojus ei ole kunnolla paikallaan.

Lisäkahvan kiinnittäminen (kuva C) Paina rungon sivulla olevaa säätöpainiketta (6) ja pidä sitä painettuna. u Työnnä lisäkahva (5) paikalleen säätöpainikkeen (6) yläpuolelle. Varoitus! Varmista, että painikkeen hampaat ovat kahvan koloissa ja että kahva on kiinni.

Lisäkahvan asennon säätäminen (kuva D) Säädä lisäkahvan (5) asento niin, että trimmeri pysyy tasapainossa ja sen käyttömukavuus on mahdollisimman hyvä. u Paina kahvan vasemmalla puolella olevaa säätöpainiketta (6). u Kierrä lisäkahva (5) haluttuun asentoon. u Vapauta säätöpainike (6). Varoitus! Varmista, että painikkeen hampaat ovat kahvan koloissa ja että kahva on kiinni. SUOMI Työkalun korkeuden säätö (kuvat E ja F) Työkalussa on teleskooppivarsi, jolla sen korkeus voidaan säätää halutuksi. Korkeusasetuksia on useita. Säädä korkeusasetus seuraavasti: u Avaa korkeudensäädön lukitusvipu (16).. u Säädä trimmerin korkeus sopivaksi liu’uttamalla putkea (7) ylös tai alas. u Sulje korkeudensäädön lukitusvipu (16). Leikkuusiiman vapauttaminen Leikkuusiima on teipattu kiinni kelakoteloon kuljetuksen ajaksi. u Irrota leikkuusiiman kelakoteloon (12) kiinnittävä teippi. Käyttämättömän kelan varastointi (kuva G) Työkalussa on kaksi leikkuujärjestelmää: u AFS: yhden siiman automaattinen syöttö kevyttä leikkausta ja reunojen käsittelyä varten. u HDL: Heavy Duty Dual Line -leikkuujärjestelmä ylikasvaneita alueita varten. Huomautus: HDL-kelaa voi käyttää vain leikkaustilassa. Käyttämätöntä leikkuujärjestelmää voi säilyttää varakelan säilytyslokerossa (vain GL8033 ja GL9035). u Kohdista kelan suojuksen kielekkeet (17) varakelan säilytyslokeron reikiin (18). u Paina suojus varakelan säilytyslokeroon, kunnes se napsahtaa kiinni paikalleen. Työkalun kytkeminen verkkovirtaan (kuva H) Kiinnitä sopivan jatkojohdon naarasliitin virransyöttöliitäntään (4). u Pujota kaapeli kaapelin pitosilmukan (3) läpi. u Kytke verkkopistoke virtalähteeseen. Langoitetuille johtoyksiköille: Varmista, että johto on kierretty johdon pidikkeen kautta, ennen kuin kiinnität johdon verkkovirtaan.

Varoitus! Jatkojohdon on oltava ulkokäyttöön sopiva. Käyttö Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä ylikuormita sitä. Työkalun asettaminen leikkaus- tai reunojenkäsittelytilaan (kuvat I ja J) Työkalua voidaan käyttää kuvan I mukaisessa tilassa leikkaamiseen tai kuvan J mukaisesti nurmikon reunojen ja kukkapenkkien reunusten siistimiseen. Leikkaaminen (kuva I) Leikkaamista varten trimmerin pää asetetaan kuvan I osoittamaan asentoon. Jos se ei ole kuvan osoittamassa asennossa: u Avaa korkeudensäädön lukitusvipu (16)..

SUOMI (Alkuperäisten ohjeiden käännös) Kierrä putkea (7) myötäpäivään. Kun pää on paikallaan, sulje korkeudensäädön lukitusvipu (16). Huomautus: Putki pyörii vain yhteen suuntaan. Huomautus: HDL-kelaa voi käyttää vain leikkaustilassa.

Reunojen käsittely (kuva J) Reunojen käsittelyä varten trimmerin pää asetetaan kuvan J osoittamaan asentoon. Jos se ei ole kuvan osoittamassa asennossa: u Avaa korkeudensäädön lukitusvipu (16).. u Kierrä putkea (7) vastapäivään. u Kun pää on paikallaan, sulje korkeudensäädön lukitusvipu (16). Huomautus: Putki pyörii vain yhteen suuntaan. Käynnistäminen ja pysäyttäminen Käynnistä laite painamalla virtakytkintä (1). Sammuta laite vapauttamalla virrankatkaisija. Varoitus! Älä koskaan yritä lukita virrankatkaisijaa käyttöasentoon.

Vinkkejä parhaimman tuloksen saamiseksi Yleistä u Paras leikkuutulos saavutetaan leikkaamalla vain kuivaa nurmikkoa. Trimmaus u Pitele työkalua kuvan K osoittamalla tavalla. u Käännä trimmeriä kevyesti puolelta toiselle. u Leikkaa pitkää ruohoa asteittain ylhäältä lähtien. Leikkaa vain vähän kerrallaan. u Vältä kovia esineitä tai hentoja kasveja. u Leikkuulanka kuluu nopeammin ja vaatii useammin tapahtuvaa syöttöä, kun leikkaat jalkakäytävien tai muiden hiovien pintojen lähellä tai tavallista kovempia rikkaruohoja. u Jos työkalu alkaa käydä hitaasti, vähennä kuormitusta. Reunojen käsittely Paras leikkuutulos saavutetaan, kun reunuksen syvyys on yli 50 mm. u Älä käytä työkalua reunojen tekemiseen. Tee reunat käyttämällä reunauslapiota. u Ohjaa työkalua sen pyörän varassa kuvan L mukaisesti. u Lyhennä leikkausjälkeä kallistamalla työkalua hieman. Uuden siimakelan kiinnittäminen (kuvat M ja N) Uusia siimakeloja myyvät Black & Decker ‑tuotteiden jälleenmyyjät (tuotenro A6482). Myös kolmen leikkuusiimarullan pakkauksia on saatavana (tuotenro A6486). u Irrota työkalu pistorasiasta.

Pidä kelan suojuksen kielekkeitä (17) painettuina ja poista kelan suojus (21) kotelosta (12) (kuva M). u Poista tyhjä kela (22) kelan suojuksesta. u Poista kaikki lika ja ruoho kelan suojuksesta ja kotelosta. u Irrota leikkuusiiman pää ja pujota siima reikään (23) (kuva M). Siiman on tultava ulos noin 11 cm kelan suojuksesta. Huomautus: Varo, ettei kelassa oleva siima pääse purkautumaan. Pitele kelaa koko ajan yhdellä kädellä tukevasti. u Työnnä uusi kela suojuksen napaan. Kierrä kelaa hieman niin, että se kiinnittyy. u Kohdista kelan suojuksen kielekkeet (17) kotelon (12) reikiin (24). u Paina suojus koteloon, kunnes se napsahtaa kiinni paikalleen. Varoitus! Jos leikkuusiimat ylettyvät leikkuuterän (11) yli, leikkaa ne lyhyemmiksi niin, että ne ovat terän kohdalla.

Uuden vaativaan käyttöön tarkoitetun leikkuusiiman kiinnittäminen (kuvat O ja P) Kymmenen vaativaan käyttöön tarkoitetun leikkuusiiman vaihtopakkauksia myyvät Black & Decker ‑tuotteiden jälleenmyyjät (tuotenro A6489). Kiinnitä uusi vaativaan käyttöön tarkoitettu leikkuusiima seuraavasti: u Irrota työkalu pistorasiasta. u Pidä kelan suojuksen kielekkeitä (17) painettuna ja poista HDL-kelan suojus (9) kotelosta (12). u Poista kaikki lika ja ruoho HDL-kelan suojuksesta (9) ja kotelosta. u Irrota käytetty siima HDL-kelan suojuksesta (9). u Pujota uusi siima (26) HDL-kelan suojuksessa olevien reikien (27) läpi. u Aseta keskellä oleva tukiholkki (28) kuvassa olevaan asentoon (kuva P). u Aseta HDL-kelan suojus paikalleen. Varoitus! Käytä vain oikeaa Black & Deckerin suosittelemaa leikkuusiimaa. Virtapistokkeen vaihto (vain Iso-Britannia ja Irlanti) Jos joudut vaihtamaan virtapistokkeen: u Hävitä vanha pistoke ympäristöystävällisesti. u Liitä ruskea johto uuden pistokkeen jännitteiseen napaan. u Liitä sininen johto tähtipisteliittimeen. Varoitus! Maadoitusliittimeen ei liitetä johtoa. Noudata pistokkeen mukana toimitettuja kiinnitysohjeita. Suositeltava sulake: 5 A. Vianmääritys Jos laite ei näytä toimivan oikein, noudata seuraavia ohjeita. Jos tämä ei auta, ota yhteys paikalliseen Black & Decker ‑huoltoliikkeeseen. Varoitus! Irrota työkalu pistorasiasta ennen jatkamista. SUOMI (Alkuperäisten ohjeiden käännös) Työkalu käy hitaasti u Tarkista, että kelan kotelo pääsee pyörimään esteettä. Puhdista se varovasti tarvittaessa. u Tarkista, että leikkuusiimaa ei tule ulos kelan kotelosta yli 11 cm. Jos se tulee, katkaise siima niin, että se juuri ylettyy leikkuuterään. Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU. com. Automaattinen siimansyöttö ei toimi u Pidä kelan suojuksen kielekkeitä painettuna ja poista kelan suojus kotelosta. u Vedä siimaa niin, että se tulee ulos kotelosta 11 cm. Jos kelalla ei ole tarpeeksi siimaa, asenna uusi siimakela aikaisempien ohjeiden mukaan. u Kohdista kelan suojuksen kielekkeet kotelon reikiin. u Paina suojus koteloon, kunnes se napsahtaa kiinni paikalleen. u Jos leikkuusiima ylettyy leikkuuterän yli, leikkaa se lyhyemmäksi niin, että se juuri ylettyy terään. Jos automaattinen siimansyöttö ei vieläkään toimi tai kela on jumissa, kokeile seuraavia toimenpiteitä: u Puhdista kelan suojus ja kotelo huolellisesti. u Irrota kela ja varmista, että vipu pääsee liikkumaan esteettä. u Poista kela, pura siima kelalta ja kierrä se sitten tasaisesti takaisin aikaisempien ohjeiden mukaisesti. Laita kela takaisin aikaisempien ohjeiden mukaisesti. Tekniset tiedot Ympäristönsuojelu

GL7033 GL8033 GL9035 (Tyyppi 1) (Tyyppi 1) (Tyyppi 1) Jännite VAC

Kuormittamaton nopeus Paino Äänenpainetaso: Äänenpaine (LpA) 80 dB(A), epätarkkuus (K) 2 dB(A) Äänitehotaso (LWA) 94 dB(A), epätarkkuus (K) 2 dB(A) Tärinän kokonaisarvot (vektorisumma) standardin EN 786 mukaisesti: Tärinäpäästöarvo (ah) 8.2 m/s2, epätarkkuus (K) 1.5 m/s2 Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa. Kun Black & Decker -laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää ja käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta. Paikallisissa säädöksissä voidaan määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittelyasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä. Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten roskien mukana, Vie tuotteesi valtuutettuun huoltoliikkeeseen, joka kerää vanhat laitteet puolestamme.

SUOMI (Alkuperäisten ohjeiden käännös) EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI ULKOILMAMELUDIREKTIIVI

GL7033/GL8033/GL9035 Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien vaatimukset: 2006/42/EY, EN 60335-1, EN 60335-2-91 2000/14/EY, Nurmikkotrimmeri, L ≤ 50 cm, Liite VIII KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, Alankomaat Ilmoitetun elimen tunnusnumero: 0344 Äänitehotaso mitattuna standardin 2000/14/EY mukaisesti (Artikla 12, liite III, L ≤ 50 cm): LWA (mitattu ääniteho) 94 dB(A) epätarkkuus (K) = 2 dB(A) LWA (taattu ääniteho) 96 dB(A) epätarkkuus (K) = 2 dB(A) Nämä tuotteet täyttävät myös direktiivien 2004/108/EY ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöoppaan takakannessa. Allekirjoittanut vastaa teknisten tietojen kokoamisesta ja antaa tämän ilmoituksen Black & Deckerin puolesta.
