Merkki	HSM
Malli	Classic 386.2
Tuotetyyppi	Asiakirjamurskain
Leikkaustyyppi	Suikaleleikkaus tai ristileikkaus
Leikkauskoko	3,9 mm (suikale) / 3,9x30 mm tai 1,9x15 mm (risti)
Työleveys	386 mm
Leikkuuteho (70 g/m²)	Enintään 23 arkkia (suikale) / 14 arkkia (risti 3,9x30) / 12 arkkia (risti 1,9x15)
Leikkausnopeus	120 mm/s (suikale) / 135 mm/s (risti 3,9x30) / 130 mm/s (risti 1,9x15)
Säiliön tilavuus	116 litraa
Mitat (L x S x K)	548 x 412 x 860 mm
Paino	33 kg (suikaleleikkaus) / 35 kg (ristileikkaus)
Sähkönsyöttö	230 V, 50 Hz (muita jännitteitä saatavilla)
Ottoteho	670 W
Käyttötapa	Jatkuva käyttö
Äänitaso	60 dB(A) tyhjänä / 64 dB(A) kuormitettuna (suikale) ; 62/64-70 dB(A) (risti)
Turvallisuustaso (DIN 32757-1)	2 (suikale) / 3 tai 4 (risti koosta riippuen)
Tuhottavat materiaalit	Paperi, niitit, paperiliittimet, luottokortit, CD-levyt (leikkaustyypistä riippuen)
Huolto	Öljyä leikkuuyksikkö säännöllisesti; puhdista pehmeällä liinalla
Turvallisuus	Automaattinen pysäytys, ylikuormitussuoja, oven kosketin, valokenno
Takuu	2 vuotta (HSM:n elinikäinen takuu leikkuusylintereille)
Mukana tulevat lisävarusteet	5 silppusäkkiä, öljy (ristileikkaus), käyttöohje

Usein kysytyt kysymykset - Classic 386.2 HSM

Mitä tehdä paperitukoksen sattuessa?

Jos punainen merkkivalo syttyy, silppuri suorittaa automaattisen peruutuksen. Poista paperi syöttöaukosta. Tarvittaessa käännä kytkintä hetkellisesti asentoon ▼ useita kertoja. Jaa pino ja työnnä arkit yksitellen.

Kuinka öljyä leikkuuyksikkö?

Kaada HSM:n erikoisöljyä leikkuusylintereiden koko leveydelle syöttöaukon kautta. Käytä laitetta peruutustilassa (▼) useita kertoja ilman paperia. Öljyä jokaisen tyhjennyksen jälkeen tai jos melua esiintyy.

Mitä punainen merkkivalo tarkoittaa?

Punainen merkkivalo ilmaisee joko säiliön olevan täynnä, oven olevan huonosti kiinni tai tukosta. Tarkista nämä kohdat. Jos moottori on ylikuumentunut, anna jäähtyä 15-20 minuuttia.

Voinko tuhota CD-levyjä ja luottokortteja?

Kyllä, leikkaustyypistä riippuen. CD-levyjä varten työnnä ne aukon keskelle ja käytä suojalaseja. Luottokortit voidaan tuhota kaikilla leikkaustyypeillä.

Mikä on leikkuukapasiteetti arkkimäärässä?

Se riippuu leikkaustyypistä ja paperin painosta. 70 g/m² paperille enintään 23 arkkia suikaleleikkauksessa, 14 arkkia ristileikkauksessa 3,9x30 mm, 12 arkkia ristileikkauksessa 1,9x15 mm.

Kuinka tyhjentää säiliö?

Sammuta laite (▼), avaa ovi, poista kehys, ota täysi säkki pois, aseta uusi säkki kehykseen taittamalla reuna 20 cm, aseta kehys takaisin ja sulje ovi.

Mitkä ovat tärkeitä turvallisuusohjeita?

Älä koskaan työnnä käsiä aukkoon, vältä löysiä vaatteita, valvo lapsia, käytä vain sisätiloissa, älä upota veteen, irrota verkkovirta ennen puhdistusta.

Silppuri ei käynnisty, mitä tehdä?

Tarkista, että pistoke on kytketty, kytkin on asennossa ▲, ovi on kiinni, säiliö ei ole liian täynnä ja että valokenno ei ole tukossa. Jos moottori on kuuma, odota.

Mitä öljyä käyttää ja kuinka usein?

Käytä HSM:n erikoisöljyä (tuotenro 1.235.997.403) ristileikkauksessa. Öljyä jokaisen säiliön tyhjennyksen jälkeen tai heti kun ääni lisääntyy. Suikaleleikkauksessa öljyäminen ei ole tarpeen.

Mikä on tämän laitteen takuu?

Takuu on 2 vuotta. Lisäksi HSM tarjoaa elinikäisen takuun (HSM Lifetime Warranty) teräksisille leikkuusylintereille, lukuun ottamatta kulumaa ja virheellistä käyttöä.

KÄYTTÖOHJE Classic 386.2 HSM

1 Tarkoituksenmukainen käyttö, takuu

Katso laitteen takapuolella olevasta tyyppikilvestä, mikä leikkausleveys ja verkkojännite koskee paperisilppuriasi ja ota nämä huomioon käyttöohjeen vastaavissa kohdissa.

Paperisilppuri on tarkoitettu yksinomaan paperin tuhoamiseen.Leikkaustapaa vastaavasti laitteella voidaan tuhota myös pieniä määriä seuraavia materiaaleja:

Silpun koko (mm) 3,9 1,9x15 3,9x30
Luottokortit • • •
CD-levyt •

Laitteen luja koneisto sietää niittejä ja pape- riliittimiä.

Paperisilppurin tuotevastuuaika on 2 vuotta. Tässä pätee tuotevastuusta riippumaton HSM:n paperisilppureiden teräksisiä leikkausakseleita koskeva takuu laitteen koko käyttöiän ajan (HSM Lifetime Warranty). Kulumat, vauriot, jotka johtuvat epääasianmukaisesta käytöstä tai ulkopuolisen toimin-nasta eivät kuulu tuotevastuun eikä takuun piiriin.

Ohje: Silppuleikkauslaitteistolla varustettuja paperisilppureita on saatavilla vaihtoehtoisesti myös leikkauslaitteiston automaattisen voitelun laitteella. Huomioi öljyäjän oheinen dokumentaatio, jos öljyäjä kuuluu koneesi varustukseen.

2 Turvaohjeita

Luokitus

Turvaohje Selitys
	DITUS Varoituksen huo-miotta jättäminen voi aiheuttaa hengenvaaran.
		hiotta jät-täminen voi aiheuttaa materiaalivahinkoja.

Lue käyttöohje ennen koneen käyttöönottoa, säilytä se tulevaa käyttöä varten ja anna se seuraavalle käyttäjälle koneen mukana. Noudata kaikkia paperisilppuriin kiinnitettyjä turvaohjeita.

VAROITUS

Vaaroja lapsille ja muille henki- löille!

Konetta ei saa käyttää henkilöt (mukaan lukien alle 14-vuotiaat lapset), joilla on rajoittuneet fyysiset, sensoriset tai psyykkiset kyvyt tai joiden tiedoissa ja kokemuksessa on puutteita, ellei näiden henkilöiden turvallisuutta valvo pätevä henkilö tai ellei pätevä henkilö neuvo laitteen käytössä.

Lapsia tulee valvoa sen varmistamiseksi, etteivät nämä leiki laitteella. Paperisilppuria ei saa jättää käyntiin ilman valvontaa.

Älä kosketa paperinsyöttöaukon rakoa.

Loukkaantumisvaara sisäänvedosta!

Älä päästä hiuksia, löysiä vaattei- ta, kravatteja, huiveja, kaula- tai ranneketjuja tms. syöttöaukon lähelle. Älä silppua mitään ma- teriaalia, jolla on taipumus muo- dostaa silmukoita, esim. hihnoja, naruja, kalvoja jne.

Loukkaantumisvaara sirpaleista!

Käytä suojalaseja kun silppuat CD-levyjä tai kovia luottokortteja.

VAROITUS

Vaarallinen verkkojännite!

Koneen vääränlainen käsittely voi aiheuttaa sähköiskun.

• Tarkasta ennen verkkopistokkeen pai-kalleen asettamista, että sähköverkon jännite ja taajuus vastaavat tyyppikilven tietoja.
• Huomioi, että verkkopistokkeeseen pääsee helposti käsiksi.
• Vältä veden joutumista paperisilppuriin. Älä upota verkkojohtoa tai verkkopistoketta veteen.
• Älä koske verkkopistokkeeseen kosteilla käsillä.
• Älä koskaan irrota verkkopistoketta pistorasiasta vetämällä johdosta, vaan tartu aina verkkopistokkeeseen.
• Käytä laitetta ainoastaan kuivissa sisäti-loissa. Älä käytä sitä kosteissa tiloissa tai sateessa.

Tarkasta laitteen ja johdon vauriot säännöllisesti. Katkaise paperi-silppurista virta, jos siinä on vauri-oita tai jos se toimii epääasianmu-i, sekä kun vaihdat sen paikkaa tai tat sitä, irrota verkkopistoke.

- Älä vie laitetta, verkkopistoketta tai verkkojohtoa avotulen tai kuumien pintojen lähettyville. Tuuletusrakoja ei saa peittää. Rakojen ja seinän tai huonekalujen välissä täytyy olla vähintään 5 cm:n väli.

Huoltotöitä saa suorittaa ainoas- taan HSM-asiakaspalvelu ja sopi- muskumppaneidemme huoltotek- nikot.

Asiakaspalvelun osoitteet sivulla 72.

Huomio Väärinkäyttö aiheuttaa vaaran

Käytä konetta ainoastaan "Määräystenmukainen käyttö"-kappaleessa mainitulla tavalla.

3 Yleiskatsaus 5 Käyttöönotto

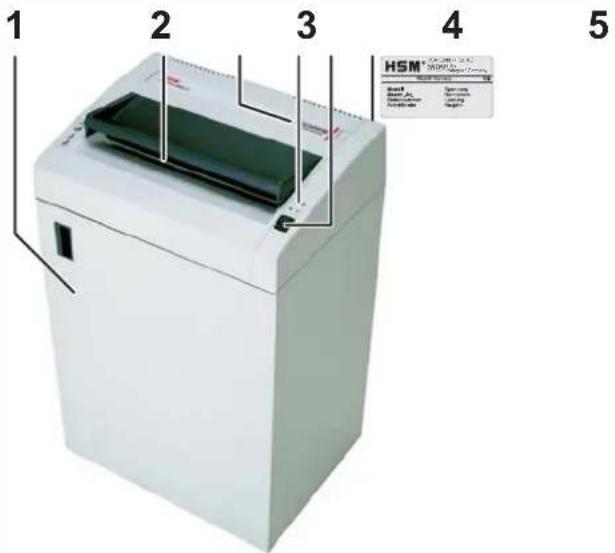

1 Luukku
2 Syöttöaukko
3 Turvaohjeita
4 Valodiodinäyttö

Paperinsilppurion on käyttövalmis.

Silpunkeruusäiliö täynnä / Ovikontakti puuttuu

5 Keinukytkin

▲: päälle
▼: pois, palautus

6 Tyyppikilpi

4 Toimituksen sisältö

• Paperinsilppuri lütäntä-valmiina laatikoon pakattuna
  • 5 laskospussia
• 1 pullo erikoisvoiteluöljyä 50 ml (lyhyt sillpu)
• Käyttöohje

Lisätarvikkeet

• Teline – ATK-jatkolomakkeille, jotka syötetään sisään suoraan pinosta Tilausnro 1.442.050.051
  • 10 Iaskospussia, Tilausnro 1.410.995.100
• Pullo erikoisvoiteluöljyä (250 ml) Tilausnro 1.235.997.403

Asiakaspalvelun osoitteet sivulla 72.

• Avaa paperisilppurin ovi.

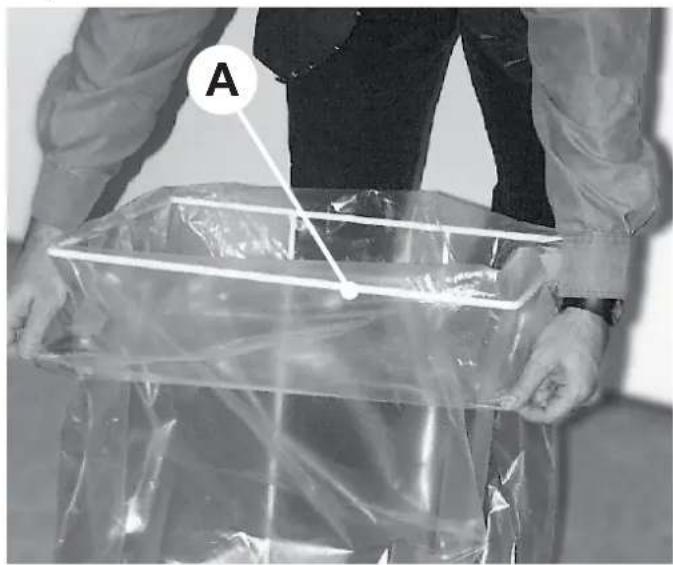

- Poista kehys (A) ja silppusäkki.
- Aseta silppusäkki kehykseen ja taita yläreunaa noin 20 cm.

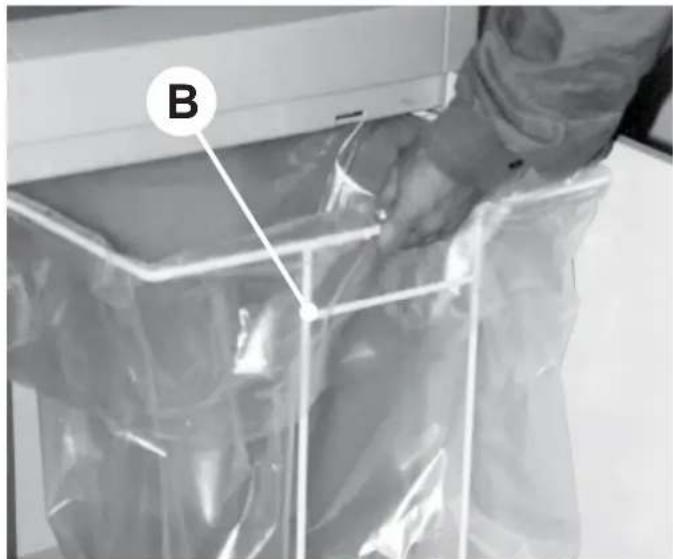

- Työnnä kehys (sanka B kaapin etupuolelle päin) takaisin ohjauskiskoille.

• Sulje paperisilppurin ovi.
• Työnnä verkkopistoke asianmukaisesti asennettun pistorasiaan.

6 Käyttöönotto

VAROITUS

Varmista ennen koneen käynnistystä, että kaikki turvallisuusohjeet on otettu huomioon.

Paperisilppurin käynnistys

- Paina keinukytkintä ▲.

Keinukytkin lukittuu.

▶ Vihreä merkkivalo palaa.

▶ Paperisilppuri on käyttövalmis.

Paperin silppuaminene

- Syötä paperia paperinsyöttöaukkoon. Sallittu arkkimäärä, katso "Tekniset tiedot".

Paperin syöttöaukossa oleva valokenno käynnistää silppuamistoiminnon.

▶ Paperi työntyy leikkuriin ja se silppuuntuu.

Kun paperin syöttöaukko on jälleen tyhjä, terän toiminta pysähtyy automaattisesti n. 3 sekunnin kuluttua ja laite palautuu valmiustilaan.

CD-levyjen ja luottokorttien silp-puaminen (kts. „tarkoituksenmukainen käyttö“)

VAROITUS

Materiaalista riippuen CD-levyjä silputtaessa voi muodostua sirpaleita Käytä sen vuoksi suojalaseja.

Syötä CD-levyt/luottokortit syöttöaukon keskelle.

Paperisilppurin virran katkaisu

- Napauta keinukytkintä ▼.

▶ Kytkin loksahtaa nolla-asentoon.

7 Häiriönpoisto

Paperitukos

Laitteeseen on syötetty kerralla liikaa paperia.

▶ Ohjauspaneelin palaa.
Leikkauslaitteisto pyörii itsestään n. 2 s takaperin.
▶ Vedä paperi pois.

Huomio Älä kytke leikkuulaitteistoa vuorotellen eteen- ja taaksepäin (▲ - ▼). Paperisilppuri saattaa vioittua.

- Vetäkää paperi ulos paperinsyöt- töaukosta.

Jos paperi on liian alhaalla eikä sitä saada otettua ulos: Käyttä-kää keinukytkintä ▼ useita ker-toja lyhyesti. Valokennon täytyy olla vapaa.

• Kuittaa häiriö sammuttamalla ja käynnistämällä kone uudelleen.
• Puolita paperipino.
• Paina keinukytkintä▲.
• Syötä paperia vähitellen.

Silppusäiliö täynnä

▶ Ohjauspaneelin palaa.
▶ Paperinsilppuri pysähtyy.

Huomio Tyhjennä silppusäiliö aina sen täyttyessä, koska paperin liika syöttö vahingoittaa leikkuulaitteistoa.

• Kytke laitteen virta pois päältä painamalla kytkimenreunaa ▼.
  • Vaihda silpunkeruupussi. Aseta uusi silpunkerupuussi paikalleen.

Ovikontakti puuttuu

▶ Ohjauspaneelin palaa.
▶ Paperinsilppuri pysähtyy.
- Sulje etuluukku.

Muissa häiriötapauksissa tarkasta ennen asiakaspalvelun puoleen kääntymistä:

- ylikuormittuiko moottori.

Anna paperisilppurin jäähtyä n.

15–20 min ennen sen käyttöönottoa uudelleen.

- onko valokenno on likaantunut paperitukoksen vuoksi.

Puhdista valokenno paperinsyötössä kui- valla siveltimellä tai liinalla.

Voitele leikkauslaitteisto, kun leikkausteho heikke- nee, kuulet ylimääräistä melua ja aina kun silppu- säiliö tyhjennettiin (lyhyt sillpu):

- Suihkuta leikkauslohko-erikoisöljyä paperinsyöttöaukon läpi koko leveydeltä teräakseleille.

- Käytä terää useaan kertaan eteenpäin ja taaksepäin syöttämättä paperia. (▼)

▶ Paperipöly ja muut hiukkaset poistuvat.

8 Puhdistus ja huolto

VAROITUS

Vaarallinen verkkojännite!

Kytke paperikirjasilppuri pois päältä, irrota verkkopistoke.

Puhdistuksen saa suorittaa vain puhtaalla liinalla ja miedolla saippualiuoksella. Laittee-seen ei saa joutua vettä.

Tarkasta säiliökontaktin toiminto

VAROITUS

Jos huomaat poikkeamia seuraavassa toiminnon kulussa, sammuta paperisilppuri, irrota verkkopistoke ja ota yhteyttä asiakaspalveluun.

- Työnnä verkkopistoke seinään ja kytke paperisilppuri päälle.

- Ohjaa pala paperia kohti ja kaada säiliötä ulospäin, kun palaa vedetään sisään.

Leikkauslaitteiston tulee sammua heti ja ilmaisimen "Säiliö auki" palaa.

- Aseta silppusäiliö taas oikein paikalleen.

▶ Leikkauslaitteiston ei saa vielä käynnistyä.

- Vedä paperi pois syöttöaukosta. Valokennon tulee olla vapaa.

- Kytke koneen virta pois ja uudelleen päälle.

▶ Leikkauslaitteisto käynnistyy kun syötät paperia.

9 Hävittäminen / kierrätys

Käytetyt sähköiset ja elektroniset laitteet sisältävät monia yhä arvokkaita materiaaleja sekä osaksi myös haitallisia aineita, joita on tarvittu laitteiden toiminnan ja turvallisuuden varmistamiseen.

Vääränlaisen hävittämisen ja käsittelyn yhteydessä ne voivat olla vaarallisia ihmisten terveydelle ja ympäristölle. Älä koskaan heitä käytettyjä laitteita kotitalousjätteen sekaan. Noudata kulloinkin voimassa olevia määräyksiä ja toimita vanhat elektroniset ja sähköiset laitteesi keräyspisteisiin kierrätettäviksi. Toimita kaikki pakkausmateriaalit hävitettäviksi ympäristöä säästävällä tavalla.

10 Tekniset tiedot

Leikkaustapa		Suikale	Hiukkasleikkaus
Silpun koko (mm)		3,9	3,9 x 30	1,9 x 15
Turvaluokitus DIN 32757 – 1		2	3	4
Leikkausteho* (arkkia) DIN A4	70 g/m2	22 - 23	14 - 16	12 - 14
	80 g/m2	17 - 18	11 - 13	9 - 11
Silppuamisnopeus		120 mm/s	135 mm/s	130 mm/s
Paino		33 kg	35 kg
Melutaso (tyhjäkänyti / kuorma)		60 dB(A) / 64 dB(A)	62 dB(A) / 64 - 70 dB(A)
Työleveys		386 mm
Liitäntä		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Teho maksimiarkkimäärä		670 W
Toimintatapa		Jatkuva käyttö
Käytön ympäristöolosuhteet:LämpötilaSuhteellinen ilmankosteusKorkeus merenpinnan yllä		-10°C – +40°Ckork. 90%, ei kondensoivakork. 2.000 m
Mitat L x S x K (mm)		548 x 412 x 860
Silppusäilion tilavuus		116 l

*Yhdellä kerralla leikkattavien arkkien määrä (DIN A4, 70 g/m² tai 80 g/m²), pitkittäin syötettynä. Annettujen tehotietojen mittaukset koskevat uutta, öljyttyä leikkauslaitteistoa ja kylmää moottoria. Heikompi verkkojännite tai toinen verkkotaajuus voi aiheuttaa heikomman arkkitehon ja korkeamman melutason. Paperin rakenteesta ja ominaisuuksista sekä syöttötavasta riippuen voi arkkiteho poiketa. Tehotiedot 80 g/m² ovat laskemalla saatuja arvoja.

EU Vaatimustenmukaisuusvakuutus

Vamistaja HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen vakuuttaa täten, että seuraavassa kuvattu kone Paperisilppuri HSM Classic 386.2

vastaa toimittamisen aikaisessa varustuksessaan suunnittelultaan ja rakenteeltaan seuraavien EU-direktiivien perustavanlaatuisia turvallisuus- ja terveysvaatimuksia:

Pienjännitedirektiivi 2006 / 95 / EY

EMC-direktiivi 2004/108/EY

Sovelletut standardit ja tekniset spesifi kaatiot:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 • EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007

• EN 13849-1:2008 • EN 61000-4-11:2004

• EN 62233:2008 • EN 60950-1:2006 +A11:2009

Konetyypin vastaavuustarkastuksen suhteessa EY-direktiivin vaatimuksiin suoritti:

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln/Germany

Tämä tarkastuspaikka on EY-konedirektiivien mukainen vastaava paikka.
