Classic 386.2 - Destructora de documentos HSM - Manual de uso y guía de instrucciones gratis

Marca	HSM
Modelo	Classic 386.2
Tipo de producto	Destructora de documentos
Tipo de corte	Corte en tiras o corte cruzado
Tamaño de corte	3,9 mm (tiras) / 3,9x30 mm o 1,9x15 mm (cruzado)
Ancho de trabajo	386 mm
Capacidad de corte (70 g/m²)	Hasta 23 hojas (tiras) / 14 hojas (cruzado 3,9x30) / 12 hojas (cruzado 1,9x15)
Velocidad de corte	120 mm/s (tiras) / 135 mm/s (cruzado 3,9x30) / 130 mm/s (cruzado 1,9x15)
Capacidad del depósito	116 litros
Dimensiones (An x Pr x Al)	548 x 412 x 860 mm
Peso	33 kg (corte en tiras) / 35 kg (corte cruzado)
Alimentación eléctrica	230 V, 50 Hz (otros voltajes disponibles)
Potencia absorbida	670 W
Modo de funcionamiento	Funcionamiento continuo
Nivel sonoro	60 dB(A) en vacío / 64 dB(A) en carga (tiras); 62/64-70 dB(A) (cruzado)
Grado de seguridad (DIN 32757-1)	2 (tiras) / 3 o 4 (cruzado según tamaño)
Materiales destructibles	Papel, grapas, clips, tarjetas de crédito, CD (según tipo de corte)
Mantenimiento	Engrasar regularmente el bloque de corte; limpiar con un paño suave
Seguridad	Parada automática, protección contra sobrecarga, contacto de puerta, célula fotoeléctrica
Garantía	2 años (garantía vitalicia HSM en cilindros de corte)
Accesorios incluidos	5 bolsas para recortes, aceite (corte cruzado), manual de instrucciones

Preguntas frecuentes - Classic 386.2 HSM

¿Qué hacer en caso de atasco de papel?

Si la luz roja se enciende, la destructora realiza un retroceso automático. Retire el papel por la abertura de inserción. Si es necesario, accione brevemente el interruptor en posición ▼ varias veces. Divida la pila e inserte las hojas una por una.

¿Cómo engrasar el bloque de corte?

Vierta aceite especial HSM en todo el ancho de los cilindros de corte a través de la abertura de inserción. Haga funcionar el aparato en marcha atrás (▼) varias veces sin papel. Engrase después de cada vaciado o en caso de ruido.

¿Qué significa la luz roja encendida?

La luz roja indica que el depósito está lleno, la puerta está mal cerrada, o hay un atasco. Verifique estos puntos. Si el motor se ha sobrecalentado, deje enfriar 15-20 minutos.

¿Puedo destruir CD y tarjetas de crédito?

Sí, según el tipo de corte. Para CD, insértelos en el centro de la abertura y use gafas de protección. Las tarjetas de crédito pueden destruirse con todos los tipos de corte.

¿Cuál es la capacidad de corte en número de hojas?

Depende del tipo de corte y del gramaje. Para papel de 70 g/m², hasta 23 hojas en corte en tiras, 14 hojas en corte cruzado 3,9x30 mm, 12 hojas en corte cruzado 1,9x15 mm.

¿Cómo vaciar el depósito?

Apague el aparato (▼), abra la puerta, retire el marco, saque la bolsa llena, coloque una bolsa nueva en el marco doblando el borde 20 cm, vuelva a insertar el marco y cierre la puerta.

¿Cuáles son las instrucciones de seguridad importantes?

Nunca introduzca las manos en la abertura, evite ropa holgada, supervise a los niños, utilice solo en interiores, no sumerja en agua, desconecte antes de limpiar.

La destructora no arranca, ¿qué hacer?

Verifique que el enchufe esté conectado, el interruptor en ▲, la puerta cerrada, el depósito no demasiado lleno, y que la célula fotoeléctrica no esté obstruida. Si el motor está caliente, espere.

¿Qué aceite usar y con qué frecuencia?

Use aceite especial HSM (ref. 1.235.997.403) para corte cruzado. Engrase después de cada vaciado del depósito o cuando aumente el ruido. Para corte en tiras, no es necesario engrasar.

¿Cuál es la garantía de este aparato?

La garantía es de 2 años. Además, HSM ofrece una garantía vitalicia (HSM Lifetime Warranty) en los cilindros de corte de acero, excepto desgaste y uso no conforme.

MANUAL DE USUARIO Classic 386.2 HSM

DESTRUIDORA DE DOCUMENTOS

GEBRUIKSAANWIJZING

PAPIERVERNIETIGER

BRUGSVEJLEDNING

MAKULERINGSMASKINE

BRUKSANVISNING

DOKUMENTFÖRSTÖRARE

KÄYTTÖOHJE

PAPERINSILPPURI

BRUKSANVISNING

MAKULERINGSMASKIN

español: Destructora de documentos HSM Classic 386.2 27

português: Destruidora de documentos HSM Classic 386.2 33

nederlands: Papiervernietiger HSM Classic 386.2 39

dansk: Makuleringsmaskine HSM Classic 386.2 45

1 Uso conforme al previsto, garantía

Consulte en la placa de características situada en la parte trasera del aparato para qué anchura de corte y tensión de red está diseñada su destructora de documentos y lea los puntos correspondientes de las instrucciones de servicio.

La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:

Tamaño de corte (mm) 3,9 1,9x15 3,9x30
Tarjetas de crédito ●	●
CD ●

El robusto mecanismo de arrastre es insensible a las grapas y a los clips.

El período de garantía para la destructora de documentos es de 2 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.

Nota: Las destructoras de documentos con mecanismo de corte en partículas se ofrecen como opción también con un aparato para lubricar automáticamente el mecanismo de corte. Si su máquina está provista de un engrasador, tenga en cuenta la documentación adjunta del mismo.

2 Indicaciones de seguridad

Clasifi cación

Indicación de seguridad		Aclaración
	ERTEN-CIA	La inobservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario.
Atención La inobservancia de las indicaciones puede provocar daños materiales.

Antes de poner en marcha la máquina, lea las instrucciones de servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entreguelas a los otros usuarios. Observe todas las indicaciones de seguridad que fi guran en la destructora!

ADVERTENCIA

Peligros para niños y adultos.

Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limitadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la máquina, a no

ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato. No deje la destructora de documentos encendida sin vigilancia.

español

¡Peligro de sufrir lesiones!

No toque la ranura por la que se introduce el papel.

¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!

Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.

¡Peligro de lesionarse con astillas!

Utilice gafas de protección al destruir CDs o tarjetas de crédito de material duro.

ADVERTENCIA

Tensión de red peligrosa.

La manipulación errónea de la má quina puede provocar electrocución.

• Antes de enchufar el conector de red, compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.
• Preste atención a que el conector de red esté fácilmente accesible.
• Evite que la destructora de documentos entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.
• No agarre el conector de red con las manos húmedas.
• No desenchufe el conector de red tirando del cable de alimentación, sino agarrando el conector de red.
• Utilice el aparato únicamente en interiores secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.

Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.

- Mantenga el aparato, el conector de red y el cable de red alejados de llamas abiertas y de superfi cies calientes. Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.

Los trabajos de mantenimiento sólo deben realizarlos el servicio postventa de HSM y los técnicos de mantenimiento de nuestras partes contratantes.

Para las direcciones de los servicios postventa, véase la página 72.

Atención

Peligro debido a un uso indebido

Utilice únicamente la máquina según las especifi caciones del capítulo “Uso conforme al previsto”.

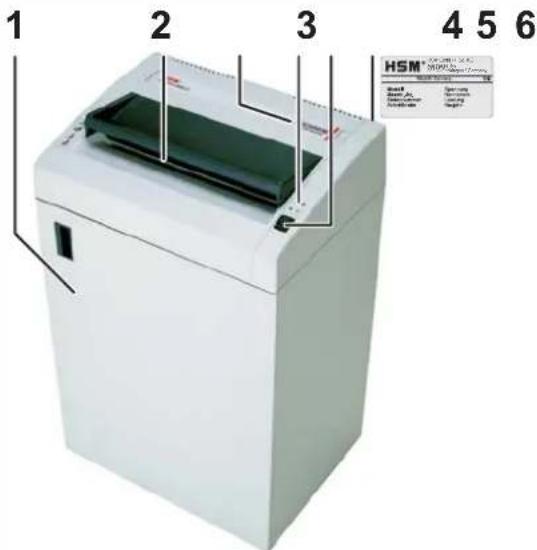

3 Vista general 5 Puesta en marcha

1 Puerta
2 Abertura para la alimentación
3 Indicaciones de seguridad
4 Indicación de diodos luminosos

El aparato está dispuesto para el funcionamiento.

Recipiente de papel cortado lleno / Contacto de puerta interrumpido

5 Interruptor basculante

▲: On
▼: Off, retorno
6 Placa de características

4 Volumen de suministro

• Destructora de documentos empaquetada en cartón
• 5 sacos de plegado lateral
• para corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador
• Instrucciones de servicio

Accesorios

• Depósito - para formularios continuos de impresora, los cuales son introducidos directamente a partir de la pila N.° de pedido 1.442.050.051
  • 10 sacos de plegado lateral N.° de pedido 1.410.995.100
• Botella 250 ml de aceite especial para el bloque cortador N.° de pedido 1.235.997.403

Para las direcciones de los servicios postventa véase la página 72.

• Abra la puerta de la destructora de documentos.

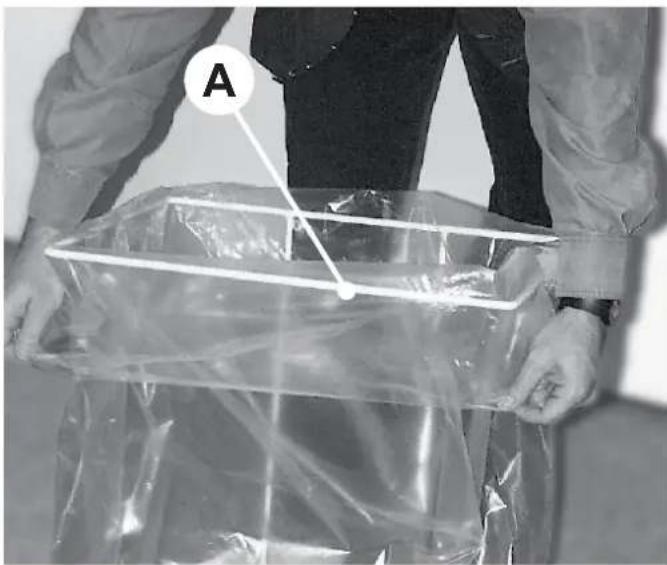

• Retire el marco (A) y una bolsa de material cortado.
• Coloque la bolsa de material cortado en el marco y dóblela aprox. 20 cm por encima del borde superior.

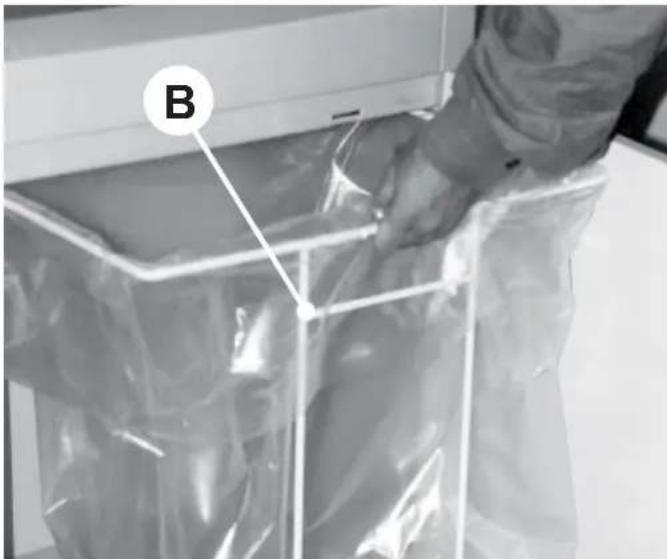

- Vuelva a introducir el marco (el estribo B debe mirar hacia el lado frontal del armario) en los carriles de guía.

• Cierre la puerta de la destructora de documentos.
• Enchufe el conector de red en una caja de enchufe instalada correctamente.

6 Manejo

ADVERTENCIA

Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.

Encender la destructora de documentos

• Pulse el interruptor basculante ▲.
  ▶ El interruptor basculante engatilla.
  La indicación verde está encen- dida.
  El aparato está dispuesto para el funcionamiento (Stand by).

Destruir papel

Introduzca el papel que desea destruir. Consulte en „Datos técnicos“ la cantidad de hojas permitida.

El proceso de trituración es arrancado por una fotocélula en el orifi cio para la alimentación del papel.

▶ El papel es introducido en el mecanismo de corte y destruido.

Cuando vuelve a estar libre el orificio para la alimentación del papel, el mecanismo de corte se desconecta automáticamente tras aprox. 3 segundos vuelve a la posición inicial. (Standby)

Trituración de CDs y tarjetas de crédito (véase "Uso conforme al previsto")

ADVERTENCIA

En función del tipo de material, puede que se formen astillas al destruir CDs. Por ello, lleve siempre gafas de protección.

Introduzca el CD/tarjeta de crédito por el centro de la abertura de entrada.

Apagar la destructora de documentos

• Pulse suavemente el interruptor basculante ▼.
  ▶ El interruptor salta a la posición cero.

7 Solución de averías

Papel atascado

Ha introducido demasiado papel al mismo tiempo.

La indicación roja en estáencendida.
El dispositivo cortador retrocede por sí solo durante aprox. 2 s.
El papel es expulsado.

Atención No conmute alternativamente el mecanismo de corte en sentido hacia adelante/hacia atrás (▲ - ▼) pues ello podría dañar la destructora de documentos.

- Sacar papel de la abertura del área de introducción. Si el papel está demasiado al fondo y no se puede sacar:

Accione varias veces breve- mente el conmutador de tecla basculante.

La barrera de luz no debe estar obstaculizada.

• Confi rme el fallo apagando y volviendo a encender la máquina.
• Divida en dos mitades la pila de papel.

el interruptor basculante ▲.

- Introducir las hojas de papel una por una.

Depósito de papel cortado lleno

La indicación roja en estáencendida.
La destructora de documentos se desconecta.

Atención Vacíe el depósito de papel cortado en cuanto esté lleno, pues si se comprime varias veces el material cortado se pueden producir averías en el funcionamiento del mecanismo de corte.

• Apague la destructora de documentos pulsando el interruptor basculante ▼.
• Cambiar el saco para papel cortado, sujetar un nuevo saco para papel cortado.

Contacto de puerta interrumpido

▶La indicación roja en estáencendida.
La destructora de documentos se apaga.
• Cerrar la puerta frontal.

En caso de otros fallos, compruebe antes de informar a nuestro servicio postventa:

- Si el motor se ha sobrecargado.

Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 15 y 20 minutos.

- Si la célula fotoeléctrica se ha ensuciado debido al polvo del papel.

Limpie la célula fotoeléctrica en la alimentación de papel con un pincel o paño seco.

8 Limpieza y mantenimiento

ADVERTENCIA

Tensión de red peligrosa.

Apague la destructora de docu- mentos y extraiga el enchufe.

Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.

Comprobar el funcionamiento del contacto del depósito

ADVERTENCIA

Si detecta que la siguiente operación no se desarrolla de la forma prevista, apague la destructora

de documentos, desenchúfela y consulte al servicio postventa.

• Enchufe el conector de red y encienda la destructora de documentos.
• Introduzca una hoja de papel y extraiga el depósito mientras la hoja se va introduciendo.
  El mecanismo de corte debe desconectarse de inmediato y debe iluminarse la indicación "depósito abierto".
• Vuelva a introducir completamente el depósito de material cortado.

▶ El mecanismo de corte aún no debe volver a arrancarse.
- Extraiga el papel por la abertura de entrada. La célula fotoeléctrica no debe estar obstruida.
- Apague y vuelva a encender la máquina.
▶ El mecanismo de corte arranca con la alimentación de papel.

Lubrique el mecanismo de corte cuando la potencia de corte disminuye, cuando se producen ruidos o después de

vaciar el depósito de material cortado (sólo con corte en partículas):

• Inyecte aceite limpiador especial para el bloque de corte a través de la abertura para la alimentación de papel en toda la anchura de los ejes de corte.
• Dejar retroceder el mecanismo de corte sin alimentar papel (▼).
  De esta forma se sueltan partículas y polvo de papel.

9 Eliminación / Reciclaje

Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato.

En caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.

10 Datos técnicos

Tipo de corte Corte en tiras	Corte en partículas
Tamaño de corte (mm)	3,9	3,9 x 30	1,9 x 15
Nivel de seguridad DIN 32757 – 1	2	3	4
Capacidad de corte* (hojas), DIN A4 70 g/m280 g/m2	22 - 2317 - 18	14 - 1611 - 13	12 - 149 - 11
Velocidad de corte	120 mm/s	135 mm/s	130 mm/s
Peso	33 kg	35 kg
Nivel acústico (Marcha en vacío / carga)	60 dB(A) / 64 dB(A)	62 dB(A) / 64 - 70 dB(A)
Anchura de trabajo	386 mm
Conexión	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potencia con cantidad maxima de hojas	670 W
Modo de servicio	Funcionamiento continuo
Condiciones ambientales durante el funcionamiento:Temperatura Humedad relativa del aire Altura sobre el nivel del mar	de -10°C a +40°Cmáx. 90%, sin condensaciónmáx. 2.000 m
Dimensiones Anch. x Prof. x Alt. (mm)	548 x 412 x 860
Capacidad del saco para papel cortado	116 l

* Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada. Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado. Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependien do de la estructura y las características del papel, así como de la manera de introducirlo. Los datos de potencia en 80 g/m² son valores calculados.

Declaración de conformidad de la CE

Por la presente, el fabricante HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen declara que en su concepción y construcción, el modelo puesto en circulación de la máquina denominada

Destructora de documentos HSM Classic 386.2

cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE:

Directiva de baja tensión 2006 / 95 / CE

Directiva CEM 2004 / 108 / CE

Normas y especificaciones técnicas:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 • EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007

• EN 13849-1:2008 • EN 61000-4-11:2004

• EN 62233:2008 • EN 60950-1:2006 +A11:2009

El tipo de máquina ha sido homologado de conformidad con los requisitos de la directiva sobre máquinas CE por: TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln/Germany

Esta prueba se ha realizado según lo establecido por la directiva de la CE.

Destruidora de documentos está pronto a servir.

6 Chapa de características

• Feche a porta da destruidora de documentos.
• Insira a fi cha eléctrica numa tomada correctamente instalada.

6 Operação

AVISO

Ligar a destruidora de documentos

- Accionar o interruptor basculante ▲.

▶ Destruidora de documentos está pronto a servir.

Destruição de papel

Desligar o destruidora de documentos

- Accionar o interruptor basculante ▼.

A destruidora de documentos desliga.

Directiva de baja tensión 2006 / 95 / CE

Directiva CEM 2004 / 108 / CE
