Classic 386.2 - Makulator HSM - Gratis brugsanvisning og manual

Mærke	HSM
Model	Classic 386.2
Produkttype	Dokumentshredder
Klipningstype	Strimmel- eller krydsklipning
Klipningsstørrelse	3,9 mm (strimler) / 3,9x30 mm eller 1,9x15 mm (kryds)
Arbejdsbredde	386 mm
Klipningskapacitet (70 g/m²)	Op til 23 ark (strimler) / 14 ark (kryds 3,9x30) / 12 ark (kryds 1,9x15)
Klipningshastighed	120 mm/s (strimler) / 135 mm/s (kryds 3,9x30) / 130 mm/s (kryds 1,9x15)
Beholderkapacitet	116 liter
Dimensioner (L x B x H)	548 x 412 x 860 mm
Vægt	33 kg (strimmelklipning) / 35 kg (krydsklipning)
Strømforsyning	230 V, 50 Hz (andre spændinger tilgængelige)
Effektforbrug	670 W
Driftstilstand	Kontinuerlig drift
Lydniveau	60 dB(A) tomgang / 64 dB(A) under belastning (strimler); 62/64-70 dB(A) (kryds)
Sikkerhedsniveau (DIN 32757-1)	2 (strimler) / 3 eller 4 (kryds afhængig af størrelse)
Nedbrydelige materialer	Papir, hæfteklammer, clips, kreditkort, CD (afhængig af klipningstype)
Vedligeholdelse	Olier regelmæssigt klipningsenheden; rengør med en blød klud
Sikkerhed	Automatisk stop, overbelastningsbeskyttelse, dørkontakt, fotocelle
Garanti	2 år (HSM livstidsgaranti på klipningscylindre)
Inkluderede tilbehør	5 affaldssække, olie (krydsklipning), brugervejledning

Ofte stillede spørgsmål - Classic 386.2 HSM

Hvad gør jeg ved papirstop?

Hvis den røde lampe lyser, foretager shredderen en automatisk tilbagekørsel. Fjern papiret gennem indføringsåbningen. Tryk om nødvendigt kort på kontakten i position ▼ flere gange. Del bunken og indfør arkene ét efter ét.

Hvordan olier jeg klipningsenheden?

Hæld specialolie fra HSM over hele bredden af klipningscylindrene gennem indføringsåbningen. Kør maskinen i bakgear (▼) flere gange uden papir. Oliér efter hver tømning eller ved støj.

Hvad betyder den røde lampe?

Den røde lampe indikerer, at beholderen er fuld, døren er ikke ordentligt lukket, eller der er et papirstop. Kontroller disse punkter. Hvis motoren er overophedet, lad den køle af i 15-20 minutter.

Kan jeg makulere CD'er og kreditkort?

Ja, afhængig af klipningstype. For CD'er indfør dem midt i åbningen og brug beskyttelsesbriller. Kreditkort kan makuleres med alle klipningstyper.

Hvad er klipningskapaciteten i antal ark?

Det afhænger af klipningstype og papirvægt. For 70 g/m² papir op til 23 ark i strimmelklipning, 14 ark i krydsklipning 3,9x30 mm, 12 ark i krydsklipning 1,9x15 mm.

Hvordan tømmer jeg beholderen?

Sluk maskinen (▼), åbn døren, fjern rammen, tag den fyldte sæk ud, læg en ny sæk i rammen med 20 cm foldet kant, sæt rammen tilbage og luk døren.

Hvad er vigtige sikkerhedsregler?

Før aldrig hænderne ind i åbningen, undgå løst tøj, hold opsyn med børn, brug kun indendørs, nedsænk ikke i vand, tag stikket ud før rengøring.

Shredderen starter ikke, hvad gør jeg?

Kontroller, at stikket er sat i, kontakten står på ▲, døren er lukket, beholderen ikke er for fuld, og fotocellen ikke er blokeret. Hvis motoren er varm, vent.

Hvilken olie skal jeg bruge og hvor ofte?

Brug specialolie fra HSM (ref. 1.235.997.403) til krydsklipning. Oliér efter hver tømning af beholderen eller når støjen øges. Til strimmelklipning er oliering ikke nødvendig.

Hvad er garantien på denne maskine?

Garantien er 2 år. Derudover tilbyder HSM en livstidsgaranti (HSM Lifetime Warranty) på stålklipningscylindrene, undtagen slitage og forkert brug.

BRUGSANVISNING Classic 386.2 HSM

Se efter på typeskiltet på apparatets bagsiden, hvilken snitbredde og netspænding makulatoren er beregnet til, og vær opmærksom på de pågældende punkter i driftsvejledningen.

Makulatoren er udelukkende beregnet til at tilintetgøre papir. Afhængigt af skæretypen kan der derudover tilintetgøres små mængder af følgende materialer:

Snitstørrelse (mm) 3,9 1,9x15 3,9x30
Kreditkort • • •
CD'er •

Det robuste drev tåler kontakt med hæfteklammer og clips.

Garantitiden for makulatoren er på 2 år. Uafhængigt af garantiydelsen gælder der en garanti for HSM makulatorernes skæreaksler af fuldstål i hele apparatets levetid (HSM Lifetime Warranty). Slid, skader på grund af ukorrekt brug samt indgreb fra tredje part falder hverken under garantiydelsen eller garantien.

Bemærk: Makulatorer med partikelskæreværk tilbydes som option også med et apparat til automatisk smøring af skæreværket. Læs den vedlagte dokumentation for smøreanordningen, hvis maskinen er udstyret dermed.

2 Sikk

Klassifi cering

Sikkerhedshenvisning		Forklaring
	ARSEL Mangle	ende overhol-delse af advarslen kan medføre skader for liv og helbred.
		verhol-delse af henvisningen kan forårsage materielle skader.

Læs driftsvejledningen før idrifttagning af maskinen, opbevar den til senere brug, og videregiv vejledningen til senere brugere. Overhold alle sikkerhedshenvisninger, der er placeret på makulatoren.

ADVARSEL

Maskinen må ikke anvendes af personer (inkl. børn under 14 år) med begrænsede fysiske, sanse-mæssige eller mentale evner eller uden erfaring og/eller uden viden, med mindre de er under opsyn af person, der er ansvarlig for deres sikkerhed, eller af vedkommende får anvisninger om, hvordan apparatet skal anvendes. Børn skal være under opsyn for at sikre, at de ikke leger med apparatet. Lad ikke makulatoren være tændt uden opsyn.

dansk

Fare for kvæstelser!

Grib aldrig ind i spalten på papirtilførselsåbningen.

Fare for kvæstelser på grund af indtrækning!

Før ikke langt hår, løstsiddende tøj, slips, tørklæder, halskæder, armbånd osv. hen i nærheden af tilførselsåbningen. Makulér ikke materiale, som har tendens til at danne løkker, f.eks. bånd, sam- mensnøringer, blød plasticfolie.

Fare for kvæstelser på grund af splinter!

Ved tilintetgørelse af cd'er og hårde kreditkort skal der bæres beskyttelsesbriller.

ADVARSEL

Farlig netspænding!

Forkert omgang med maskinen kan medfører elektrisk stød.

• Kontrollér, at strømnettets spænding og frekvens svarer til oplysningerne på type-skiltet, før netstikket sættes i.
• Sørg for, at det er nemt at nå netstikket.
• Undgå, at der trænger vand ind i makulatoren. Dyb hverken netkablet eller netstikket i vand.
• Tag aldrig fat i netstikket med fugtige hænder.
• Træk aldrig netstikket ud af stikdåsen med ledningen, men tag altid fat i netstikket.
• Anvend kun apparatet i tørre indendørs rum. Anvend det aldrig i fugtige rum eller i regn.

Kontrollér regelmæssigt apparatet og kablet for skader. Sluk makulatoren, hvis den er beskadiget eller ikke fungerer korrekt, samt før den fl yttes eller rengøres, og træk netstikket ud.

- Hold apparatet, netstikket og netkablet væk fra åben ild og varme fl ader. Ventilationsåbningerne skal være fri, og der skal overholdes en afstand til væggen eller til møbler på min. 5 cm.

Servicearbejder må kun udføres af HSM-kundeservice og service- teknikere fra vores kontraktpartnere.

Kundeserviceadresser se side 72.

Vigtigt Fare på grund af forkert brug

Anvend udelukkende maskinen i henhold oplysningerne i kapitlet "Anvendelse i overensstemmelse med formålet".

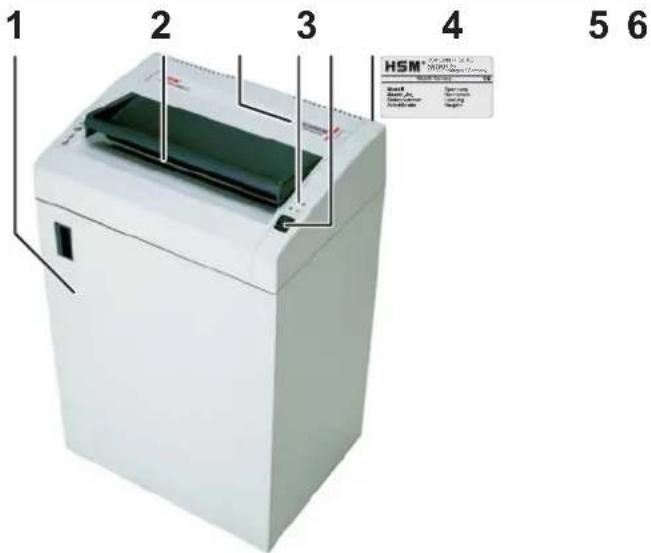

3 Oversigt 5 Ibrugtagning

1 Dør
2 Tilførselsåbning
3 Sikkerhedshenvisninger
4 LED-display

Makuleringsmaskinen er driftsklar.

Affaldsbeholferen fuld / Dørkontakt afbrudt

5 Vippekontakt

▲:Til
▼: Fra, returløb

6 Typeskilt

• Åbn makulatorens dør.
• Tag rammen (A) og en materialesæk ud.
• Sæt materialesækken ind i rammen, og fold den øverste kant ca. 20 cm ned.

- Skub rammen (bøjle B, der peger mod skabets forside) ind i føringsskinnerne igen.

4 Leverage

• Makuleringsmaskinen er indpakket i kasse færdig for tilslutning
• 5 sidefoldeposer
• 1 fl aske skæreblok-specialolie (50 ml) til partikelsnit
• Brugsvejledning

Tilbehør

• Opbevaring - til EDB-endeløst papir, som trækkes ind direkte fra papirstablen best.nr. 1.442.050.051
  • 10 sidefoldeposer, best.nr. 1.410.995.100
• Flaske skæreblok-specialolie (250 ml) best.nr. 1.235.997.403

Kundeserviceadresser se side 72.

• Luk makulatorens dør.
• Sæt netstikket ind i en korrekt installeret stikdåse.

6 Betjening

ADVARSEL

Kontrollér, at alle sikkerhedshen- visninger er blevet overholdt, før maskinen tilkobles.

Tilkobling af makulatoren

• Tryk på vippekontakten ▲.

▶ Vippekontakten falder i hak.

▶ Kontrollampen lyser grønt.

- Tilfør papir, der skal makuleres. Arkydelse, se „Tekniske data“.

Makuleringsprocessen startes af en fotocelle i papirtilførsels-åbningen.

Papiret trækkes ind i skære-værket og makuleres.

Når papirtilførselsåbningen igen er fri, slukkes skæreværket automatisk efter ca. 3 sek. og går i standby.

Makulering af cd'er og kreditkort (se „Korrekt anvendelse“)

ADVARSEL

Afhængigt af materialetypen kan der dannes splinter, når cd'er makuleres. Bær derfor beskyttelsesbriller.

Før cd'er/kreditkort ind midt i tilførselsåbningen.

Frakobling af makulatoren

- Tryk på vippekontakten ▼.

Der er tilført for meget papir på én gang.

▶ Kontrollampen lyser rødt.

Skærebordet kører automatisk ca. 2 sek. tilbage.

▶ Papir skubbes ud.

Vigtigt Kør ikke skæreværket skiftevis fremad-tilbage (▲ - ▼). Derved kan makulatoren tage skade.

- Træk papiret ud af papirtilførselsåbningen.

Hvis papiret sidder for dybt og ikke kan tages ud: Tænd vippe- kontakt, ▼ flere gange kortva- rigt. Fotocellen skal være fri.

- Kvittér fejlen ved at slukke og tænde maskinen igen.

• Tryk vippekontakten ▲ ind.

- Tilfør papiret efter hinanden.

Affaldsbeholder fuld

▶ Kontrollampen lyser rødt.

▶ Makuleringsmaskinen stopper.

Vigtigt Tøm den fulde affaldsbeholder med det samme, da der kan forekomme funktionsfejl, hvis materialet presses sammen fl ere gange.

Før vores kundeservice kontaktes, skal du ved andre fejl kontrollere

- om motoren blev overbelastet.

Lad makulatoren køle af i ca.

15 – 20 min., før den tages i drift igen.

- om fotocellen er tilsmudset på grund af papirstøv.

Rengør fotocellen i papirtilførslen med en tør pensel eller klud.

Smør skæreværket med olie, hvis skæreeffekten aftager, der opstår støj, og når materialebeholderen er blevet tømt (kun

ved partikelsnit):

• Sprøjt skæreblok–specialolie på skære-akslerne i hele bredden gennem papirtilførselsåbningen.
• Skæreværk uden papirtilførsel bevæges fl ere gange tilbage (▼).
  ▶ Papirstøv og partikler løsnes.

Sluk for makulatoren, træk netstikket ud.

Rengøringen må kun foretages med en blød klud og en mild sæbevandsopløsning. I den forbindelse må der ikke trænge vand ind i apparatet.

Kontrollér, at beholderkontakten fun- gerer

ADVARSEL

Hvis der konstateres afvigelser fra følgende funktionsforløb, skal makulatoren slås fra, netstikket trækkes ud og kundeservicen informeres.

• Sæt netstikket i, og tænd makulatoren.
• Før et ark papir ind, og vip beholderen ud, mens arket trækkes ind.
• Skæreværket skal straks frakoble og visningen "beholder åben" lyse.
• Sæt materialebeholderen helt ind igen.
  ▶ Skæreværket må endnu ikke starte igen.
• Træk papiret ud af tilførselsåbningen. Fotocellen skal være fri.
• Sluk maskinen, og tænd den igen.
  ▶ Ved papirtilførsel starter skæreværket.

9 Bortskaffelse / recycling

Gamle elektriske og elektroniske apparater indeholder ofte værdifulde materialer, men til dels også skadelige stoffer, der var nødven-dige for funktionen og sikkerhe-den. Ved forkert bortskaffelse eller håndtering kan de være farlige for menneskers sundhed og miljøet. Bortskaf aldrig gamle apparater med restaffaldet. Overhold de aktuelt gældende forskrifter, og anvend samlesteder til tilbagelevering og genanvendelse af gamle elektriske og elektroniske apparater. Bortskaf også alle emballeringsmaterialer på en miljøvenlig måde.

10 Tekniske data

Skæretype Strimmelskæring	Partikelskæring
Snitstørrelse (mm)	3,9	3,9 x 30	1,9 x 15
Sikkerhedstrin DIN 32757 – 1 2	3	4
Skæreeffekt* (ark), DIN A4 70 g/m280 g/m2	22 - 2317 - 18	14 - 1611 - 13	12 - 149 - 11
Skærehastighed	120 mm/s	135 mm/s	130 mm/s
Vægt	33 kg	35 kg
Støjniveau (tomgang / last)	60 dB(A) / 64 dB(A)	62 dB(A) / 64 - 70 dB(A)
Indføringsbredde	386 mm
Tilslutning	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt ved maks. antal ark	670 W
Driftsart	Konstant drift
Omgivelsesbetingelser under driften:TemperaturRelativ luftfugtighedHøjde over havets overfl ade	-10°C til +40°CMaks. 90%, ikke-kondenserendeMaks. 2.000 m
Mål B x D x H (mm)	548 x 412 x 860
Materialebeholderens volumen	116 l

* Det maks. antal ark (DIN A4, 70 g/m² eller 80 g/m²), tilført på langs, der kan skæres i et gennemløb. De angivne effektdata findes med et nyt, smurt skæreværk og kold motor. En svagere netspænding eller en anden netfrekvens end angivet kan føre til en ringere arkeffekt og til forøget driftsstøj. Afhængigt af papirets struktur og egenskaber og indføringsmåden kan arkeffekten afvige. Effektangivelserne ved 80 g/m² er matematisk beregnede værdier.

EF-konformitetserklæring

Producenten HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklærer hermed, at maskinen, der er betegnet nedenfor,

makulator HSM Classic 386.2

på grund af sin udformning og konstruktion i den udførelse, der er markedsført af os, opfylder de grundlæggende sikkerheds- og sundhedskrav i EF-direktiverne, der er anført efterfølgende:

Lavspændingsdirektiv 2006 / 95 / EF

EMC-direktiv 2004/108/EF

En kontrol af maskintypen for overensstemmelse med kravene i EF-direktiverne foretages af:

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln/Germany

Denne kontrolinstans er den ansvarlige instans i henhold til EF-direktiverne.
