Classic 386.2 - Distruggi documenti HSM - Manuale utente e istruzioni gratuiti

Marca	HSM
Modello	Classic 386.2
Tipo di prodotto	Distruggi documenti
Tipo di taglio	Taglio a strisce o taglio incrociato
Dimensione del taglio	3,9 mm (strisce) / 3,9x30 mm o 1,9x15 mm (incrociato)
Larghezza di lavoro	386 mm
Capacità di taglio (70 g/m²)	Fino a 23 fogli (strisce) / 14 fogli (incrociato 3,9x30) / 12 fogli (incrociato 1,9x15)
Velocità di taglio	120 mm/s (strisce) / 135 mm/s (incrociato 3,9x30) / 130 mm/s (incrociato 1,9x15)
Capacità del serbatoio	116 litri
Dimensioni (L x P x A)	548 x 412 x 860 mm
Peso	33 kg (taglio a strisce) / 35 kg (taglio incrociato)
Alimentazione elettrica	230 V, 50 Hz (altre tensioni disponibili)
Potenza assorbita	670 W
Modalità di funzionamento	Funzionamento continuo
Livello sonoro	60 dB(A) a vuoto / 64 dB(A) a carico (strisce); 62/64-70 dB(A) (incrociato)
Grado di sicurezza (DIN 32757-1)	2 (strisce) / 3 o 4 (incrociato secondo dimensione)
Materiali distruggibili	Carta, graffette, fermagli, carte di credito, CD (secondo tipo di taglio)
Manutenzione	Oliare regolarmente il blocco di taglio; pulire con un panno morbido
Sicurezza	Arresto automatico, protezione dal sovraccarico, contatto porta, cellula fotoelettrica
Garanzia	2 anni (garanzia a vita HSM sui cilindri di taglio)
Accessori inclusi	5 sacchi per ritagli, olio (taglio incrociato), manuale d'uso

Domande frequenti - Classic 386.2 HSM

Cosa fare in caso di inceppamento della carta?

Se la spia rossa si accende, il distruggi documenti esegue un'inversione automatica. Rimuovere la carta dall'apertura di inserimento. Se necessario, azionare brevemente l'interruttore in posizione ▼ più volte. Dividere la pila e inserire i fogli uno per uno.

Come oliare il blocco di taglio?

Versare l'olio speciale HSM su tutta la larghezza dei cilindri di taglio attraverso l'apertura di inserimento. Far funzionare l'apparecchio in retromarcia (▼) più volte senza carta. Oliare dopo ogni svuotamento o in caso di rumore.

Cosa significa la spia rossa accesa?

La spia rossa indica che il serbatoio è pieno, o che la porta è chiusa male, o un inceppamento. Verificare questi punti. Se il motore si è surriscaldato, lasciare raffreddare per 15-20 minuti.

Posso distruggere CD e carte di credito?

Sì, a seconda del tipo di taglio. Per i CD, inserirli al centro dell'apertura e indossare occhiali di protezione. Le carte di credito possono essere distrutte con tutti i tipi di taglio.

Qual è la capacità di taglio in numero di fogli?

Dipende dal tipo di taglio e dalla grammatura. Per carta 70 g/m², fino a 23 fogli in taglio a strisce, 14 fogli in taglio incrociato 3,9x30 mm, 12 fogli in taglio incrociato 1,9x15 mm.

Come svuotare il serbatoio?

Spegnere l'apparecchio (▼), aprire la porta, rimuovere il telaio, estrarre il sacco pieno, posizionare un nuovo sacco nel telaio ripiegando il bordo di 20 cm, reinserire il telaio e chiudere la porta.

Quali sono le istruzioni di sicurezza importanti?

Non introdurre mai le mani nell'apertura, evitare indumenti larghi, sorvegliare i bambini, utilizzare solo all'interno, non immergere in acqua, scollegare prima della pulizia.

Il distruggi documenti non si avvia, cosa fare?

Verificare che la spina sia inserita, l'interruttore su ▲, la porta chiusa, il serbatoio non troppo pieno e che la cellula fotoelettrica non sia ostruita. Se il motore è caldo, attendere.

Quale olio utilizzare e con quale frequenza?

Utilizzare l'olio speciale HSM (rif. 1.235.997.403) per taglio incrociato. Oliare dopo ogni svuotamento del serbatoio o non appena il rumore aumenta. Per taglio a strisce, l'oliatura non è necessaria.

Qual è la garanzia di questo apparecchio?

La garanzia è di 2 anni. Inoltre, HSM offre una garanzia a vita (HSM Lifetime Warranty) sui cilindri di taglio in acciaio, esclusi usura e uso non conforme.

MANUALE UTENTE Classic 386.2 HSM

Controllare sulla targhetta posta sul lato posteriore dell'apparecchio la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti e osservare le relative istruzioni riportate nel manuale d'uso.

Il distruggidocumenti è concepito per la di- struzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quan- tità dei seguenti materiali:

Grandezza di taglio (mm) 3,9 1,9x15	3,9x30
Carte di credito • • •
CD •

Il robusto meccanismo di taglio può ridurre in frammenti senza problemi anche punti metallici e graffette.

I distruggidocumenti sono coperti da garanzia per 2 anni. Per gli alberi da taglio completamente in acciaio dei distruggidocumenti è valida una garanzia indipendente dalla garanzia principale riferita all'intera vita utile dell'apparecchio (HSM Lifetime Warranty). Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

Avvertenza: I distruggidocumenti dotati di utensile da taglio in particelle vengono offerti come opzione anche con un apparecchio per la lubrifi cazione automatica dell'utensile da taglio. Osservare la documentazione in allegato dell'ingrassatore nel caso la vostra macchina ne sia dotata.

2 Avvertenze per la sicurezza

Classifi cazione

Avvertenza per la sicurezza		Osservazioni
	ER-TENZA	L’inosservanza di questa avvertenza può comportare danni per l’incolumità e la vita delle persone.
Attenzione L’inosservanza di questo avviso può comportare danni materiali.

Prima della messa in funzione della macchina, leggere le istru- zioni per l'uso, conservarle per poterle consultare in seguito e consegnarle agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggi-documenti!

AVVERTENZA

Pericoli per bambini e altre persone!

La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con ridotte capacità fi siche, sensoriali o mentali oppure prive della necessaria

esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull'uso dell'apparecchio. Controllare sempre che i bambini non giochi con l'apparecchio. Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.

italiano

Pericolo di lesioni.

Non intervenire mai nella feritoia dell'alimentazione della carta.

Pericolo di lesioni da trascina- mento!

In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affi nché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, fi lm in plastica ecc.

Pericolo di lesioni dovuto a schegge.

Per la distruzione di CD e carte di credito rigide impiegare occhiali di protezione.

AVVERTENZA

Tensione di rete pericolosa!

L'uso improprio della macchina può causare scosse elettriche.

• Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
• Assicurarsi che la spina di rete sia facilmente accessibile.
• Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavo e la spina di rete in acqua.
• Non toccare mai la spina di rete con le mani umide.
• Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione.
• Utilizzare l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.

Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggi-documenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete.

- Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fi amme libere e superfi ci incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

I lavori di assistenza devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati.

Per gli indirizzi di servizio assistenza clienti, vedere pagina 72.

Attenzione

Pericolo derivante da uso improprio

Utilizzare la macchina solo in modo conforme ai dati forniti al capitolo "Norme d'uso".

3 Panoramica 5 Messa in funzione

1 Sportello
2 Apertura di alimentazione
3 Avvertenze per la sicurezza
4 LED

l'apparecchio è pronto all'eser ciziot.

Serbatoio di carta tagliata pieno / Contatto sportello interrotto

5 Interruttore a bilico

▲: On
▼: Off, Indietro

6 Targhetta

4 Fornitura

• Apparecchio pronto all'uso, imballato in cartone
  • 5 sacchi di raccolta
  • Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessori

• Supporto per tabulati – per l'alimentazione continua dei tabulati, che vengono prelevati direttamente N. ordine 1.442.050.051
  • 10 sacchetti per il materiale sminuzzato N. ordine 1.410.995.100
• Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti vedere pagina 72.

• Aprire lo sportello del distruggidocumenti.

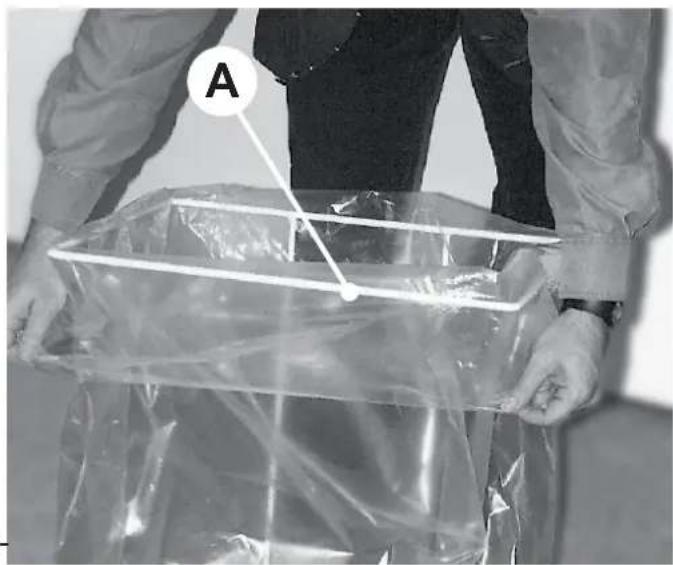

- Estrarre il telaio (A) ed un sacchetto per il cascame.
- Disporre il sacchetto per il cascame nel telaio e ripiegarlo sul bordo superiore di ca. 20 cm.

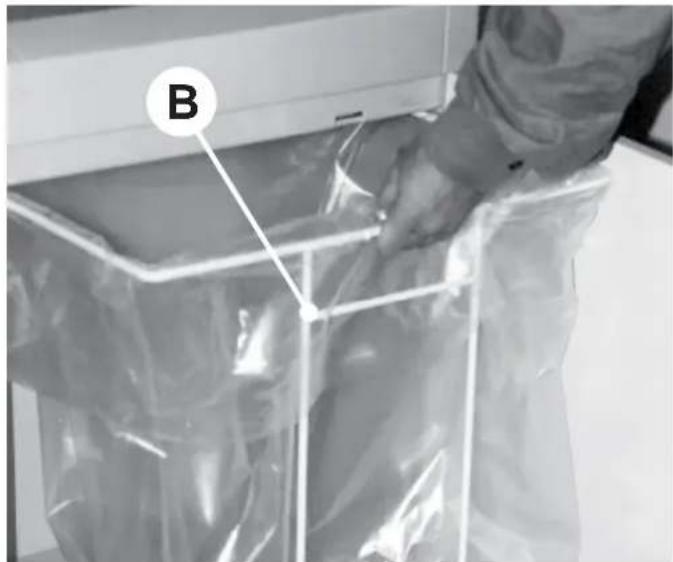

- Spingere nuovamente il telaio (staffa B rivolta verso la parte anteriore del mobile) nelle guide.

• Chiudere lo sportello del distruggidocumenti.
- Inserire la spina di rete in una presa correttamente installata.

5 Messa in esercizio

AVVERTENZA

Prima di accendere la macchina, assicurarsi di aver prestato attenzione a tutte le avvertenze per la sicurezza.

Accensione del distruggidocumenti

• Premere l'interruttore a bilico ▲.
  L'interruttore a bilico scatta in posizione.
  ▶ Indicazione verde accesa.
  Il distruggidocumenti è pronto per all'eser cizio (Standby).

Sminuzzamento di carta

• Introdurre la carta da distruggere. Per il numero di fogli ammessi vedi Dati tecnici.

  La funzione automatica per avvio/arresto inserisce automaticamente l'utensile da taglio.
  ▶ La carta viene indrodotta

nell'utensile da taglio e viene distrutta.

Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo 3 secondi circa e rimane pronto all'esercizio.

Sminuzzamento di CD e carte di credito (vedi „Uso conforme alla destinazione“)

AVVERTENZA

A seconda del tipo di materiale durante la distruzione di CD possono formarsi schegge. Indossare

pertanto occhiali di protezione.

Inserire il CD/la carta di credito al centro dell'apertura di alimentazione.

Spegnimento del distruggidocumenti

• Premere l'interruttore a bilico ▼.
  L'interruttore commuta sulla posizione 0.

7 Eliminazione dei disturbi

Carta inceppata

È stata introdotta troppa carta in una volta sola.

Indicazione rossa accesa.
Il meccanismo di taglio arretra automaticamente per ca. 2 s.
La carta fuoriesce.

Attenzione Non inserire l'utensile da taglio ripetutamente in avanti e indietro (▲ - ▼). In questo modo si può danneggiare il distruggidocumenti.

- Estrarre la carta dalla fessura di alimentazione.

Se la carta è scesa troppo in profondità e non si riesce ad estrarla:

premere l'interruttore ▼ più vol- te e brevemente. La fotocellula non deve esserecoperta.

• Confermare il disturbo spegnendo e riaccendendo la macchina.
  • Dimezzare la pila di carta.
• Premere l'interruttore a bilico ▲.
• Introdurre la carta in successione.

Contenitore per materiale da taglio pieno

Indicazione rossa accesa.
l'apparecchio si spegne.

Attenzione Svuotare immediatamente il contenitore per materiale da taglio pieno poichè, a seguito di ripetute pressioni, possono prentarsi disturbi di funzionamento sull'utensile da taglio.

• Spegnere il distruggidocumenti, premendo l'interruttore a bilico ▼.
• Svuotare il serbatoio di raccolta della carta pieno inserire di nuovo il serbatoio di raccolta.

Contatto sportello interrotto

Indicazione rossa accesa.
l'apparecchio si spegne.
• Chiudere lo sportello.

Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che

- il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione fare raffreddare il distruggidocumenti per ca. 15 – 20 min.

- che la cella fotoelettrica non sia sporca per la presenza di polvere di carta. Pulire la cella fotoelettrica nell'alimentazione della carta con un pennello o con un panno asciutto.

8 Pulizia e cura

AVVERTENZA

Tensione di rete pericolosa!

Spegnere il distruggidocumenti ed estrarre la spina di rete.

La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.

Controllare il funzionamento del contatto del contenitore

AVVERTENZA

Se si rilevano discordanze rispetto al seguente svolgimento del funzionamento, spegnere il distruggidocumenti, estrarre la spina di alimentazione e informare il servizio clienti.

• Inserire la spina di alimentazione e accendere il distruggidocumenti.
• Introdurre un foglio di carta e ribaltare il contenitore mentre il foglio viene inserito.

Il meccanismo di taglio deve essere immediatamente disattivato e si deve accendere la visualizzazione “contenitore aperto”.

- Reinserire completamente il contenitore per materiali di taglio.

Il meccanismo di taglio non deve essere riavviato.

• Estrarre la carta dall'apertura di alimentazione. La fotocellula non deve essere coperta.
• Spegnere e accendere nuovamente la macchina.
  ▶ Quando si introduce la carta il meccanismo di taglio si avvia.

Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppure dopo ogni svuotamento

del contenitore per materiali di taglio (solo per particelle):

• Spruzzare l'olio speciale per il blocco di taglio sui cilindri a coltelli per tutta la larghezza attraverso l'apertura di alimentazione della carta.
• Fare girare i cilindri a coltello in indietro a vuoto per diverse volte (▼).
  La polvere e le particelle di carta si staccano.

9 Smaltimento / Riciclaggio

Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e alla sicurezza dell'apparecchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli apparecchi usati nei rifi uti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell'ambiente.

10 Dati tecnici

Tipo di taglio	Strisce	Particelle
Grandezza di taglio (mm)	3,9	3,9 x 30	1,9 x 15
Grado di sicurezza DIN 32757 – 1	2	3	4
Capacità di taglio* (fogli), DIN A4 70 g/m280 g/m2	22 - 2317 - 18	14 - 1611 - 13	12 - 149 - 11
Velocità di taglio	120 mm/s	135 mm/s	130 mm/s
Peso	33 kg	35 kg
Livello sonoro (corsa a/con carico)	60 dB(A) / 64 dB(A)	62 dB(A) / 64 - 70 dB(A)
Larghezza di lavoro	386 mm
Collegamento	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Potenza con numero di fogli max	670 W
Modalità di funzionamento	Funzionamento continuo
Condizioni ambientali in funzionamento:temperaturaumidità dell'aria relativaAltezza sopra il l.d.m	da -10°C a +40°Cmax 90%, senza condensamax 2000 m
Dimensioni largh x prof x alt (mm)	548 x 412 x 860
Capacità del contenitore di raccolta	116 l

* Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrificato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione. I risultati di capacità in 80 g/m² sono valori calcolati.

Dichiarazione di Conformità CEE

Il produttore HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen con la presente dichiara che la macchina menzionata in alto

distruggidocumenti HSM Classic 386.2

sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito:

Direttiva sulla bassa tensione 2006 / 95 / CE

direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE

Norme e specifi che tecniche applicate:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 • EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007

• EN 13849-1:2008 • EN 61000-4-11:2004

• EN 62233:2008 • EN 60950-1:2006 +A11:2009

Rolf Gasteier - Direttore tecnico

La conformità del modello della macchina ai requisiti delle Direttive CE è stata verificata da:

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln/Germany

Questa agenzia di controllo è competente ai sensi delle Direttive CE.
