Varumärke	HSM
Modell	Classic 386.2
Produkttyp	Dokumentförstörare
Klipptyp	Bandklippning eller korsskärning
Klippstorlek	3,9 mm (band) / 3,9x30 mm eller 1,9x15 mm (kors)
Arbetsbredd	386 mm
Klippkapacitet (70 g/m²)	Upp till 23 ark (band) / 14 ark (kors 3,9x30) / 12 ark (kors 1,9x15)
Klipphastighet	120 mm/s (band) / 135 mm/s (kors 3,9x30) / 130 mm/s (kors 1,9x15)
Behållarens kapacitet	116 liter
Mått (L x B x H)	548 x 412 x 860 mm
Vikt	33 kg (bandklippning) / 35 kg (korsskärning)
Elförsörjning	230 V, 50 Hz (andra spänningar tillgängliga)
Effektförbrukning	670 W
Driftläge	Kontinuerlig drift
Ljudnivå	60 dB(A) utan last / 64 dB(A) under last (band) ; 62/64-70 dB(A) (kors)
Säkerhetsnivå (DIN 32757-1)	2 (band) / 3 eller 4 (kors beroende på storlek)
Förstörbara material	Papper, häftklamrar, gem, kreditkort, CD (beroende på klipptyp)
Underhåll	Olja in klippenheten regelbundet; rengör med en mjuk trasa
Säkerhet	Automatisk stopp, överbelastningsskydd, dörrkontakt, fotocell
Garanti	2 år (HSM livstidsgaranti på klippcylindrar)
Inkluderade tillbehör	5 avfallspåsar, olja (korsskärning), bruksanvisning

Vanliga frågor - Classic 386.2 HSM

Vad gör jag vid pappersstopp?

Om den röda lampan tänds, utför förstöraren en automatisk backning. Ta bort papperet via inmatningsöppningen. Vid behov, tryck kort på strömbrytaren i läge ▼ flera gånger. Dela upp bunten och mata in arken ett och ett.

Hur oljar jag klippenheten?

Häll HSM specialolja över hela bredden av klippcylindrarna genom inmatningsöppningen. Kör apparaten baklänges (▼) flera gånger utan papper. Olja efter varje tömning eller vid oljud.

Vad betyder den röda lampan?

Den röda lampan indikerar antingen att behållaren är full, att luckan är felaktigt stängd eller ett pappersstopp. Kontrollera dessa punkter. Om motorn överhettats, låt den svalna 15-20 minuter.

Kan jag förstöra CD-skivor och kreditkort?

Ja, beroende på klipptyp. För CD-skivor, mata in dem mitt i öppningen och bär skyddsglasögon. Kreditkort kan förstöras med alla klipptyper.

Vad är klippkapaciteten i antal ark?

Det beror på klipptyp och pappersvikt. För papper 70 g/m², upp till 23 ark i bandklippning, 14 ark i korsskärning 3,9x30 mm, 12 ark i korsskärning 1,9x15 mm.

Hur tömmer jag behållaren?

Stäng av apparaten (▼), öppna luckan, ta bort ramen, ta ut den fulla påsen, placera en ny påse i ramen med 20 cm kant vikt, sätt tillbaka ramen och stäng luckan.

Vilka är de viktigaste säkerhetsanvisningarna?

Stoppa aldrig in händerna i öppningen, undvik lösa kläder, övervaka barn, använd endast inomhus, doppa inte i vatten, koppla ur innan rengöring.

Förstöraren startar inte, vad gör jag?

Kontrollera att kontakten är inkopplad, strömbrytaren är på ▲, luckan är stängd, behållaren inte är för full, och att fotocellen inte är blockerad. Om motorn är varm, vänta.

Vilken olja ska användas och hur ofta?

Använd HSM specialolja (art. 1.235.997.403) för korsskärning. Olja efter varje tömning av behållaren eller så snart oljudet ökar. För bandklippning behövs ingen oljning.

Vad är garantin för denna apparat?

Garantin är 2 år. Dessutom erbjuder HSM en livstidsgaranti (HSM Lifetime Warranty) på stålklippcylindrar, exklusive slitage och felaktig användning.

BRUKSANVISNING Classic 386.2 HSM

svenska: Dokumentförstörare HSM Classic 386.2 51

suomi: Paperinsilppuri HSM Classic 386.2 57

norsk: Makuleringsmaskin HSM Classic 386.2 63

1 Ändamålsenlig användning, garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följan- de material:

Skärstorlek (mm) 3,9 1,9x15 3,9x30
Kreditkort • • •
CD-skivor	•

Det robusta skärverket skadas inte av häft-klammer eller gem.

Dokumentförstöraren har 2 års garanti. Oberoende av garantin fi nns det en garanti för HSM dokumentförstörarens stål-knivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Anvisning: Dokumentförstörare med cross-cut skärverk erbjuds även med en anordning för automatisk smörjning av skärverket (tillval). Läs bifogad dokumentation om smörjenheten, om maskinen är utrustad med en sådan.

Säkerhetsanvisning	Förklaring
NING Om du ig	norerar varningar fi nns det risk för personskador.
	norerar hänvisningen fi nns det risk för materi-ella skador.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

WARNING

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

svenska

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktigt med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

Risk för skador – splitter!

Använd skyddsglasögon när CDskivor och kreditkort skall förstöras.

WARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera att strömnätets spänningoch frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts.
  – Se till att nätkontakten är lätt åtkomlig.
• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten.
• Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.
• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.

Kontrollera apparaten och kabeln regelbundet så att de inte är ska- dade. Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska fl yttas eller ren-göras: stäng av den och dra ut nätkontak-ten.

- Låt inte apparaten, nätkontakten och nät-kabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avständ till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten får endast utföras av HSM kundtjänst eller service- tekniker från våra auktoriserade partner.

Kundtjänstadresser, se sidan 72.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet "Ändamålsenlig användning".

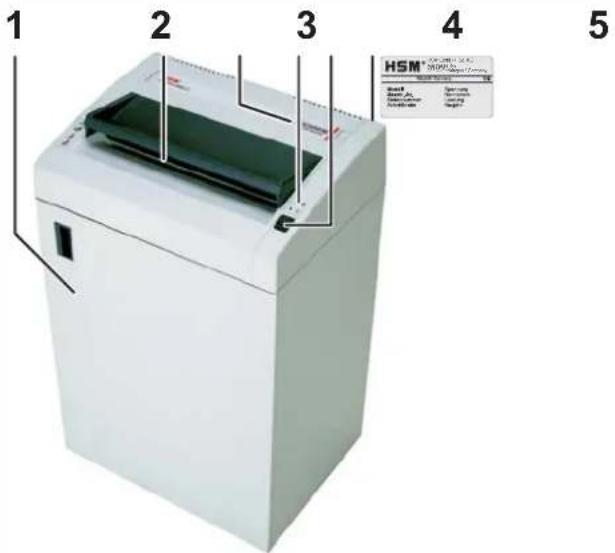

3 Översikt 5 Idrifttagande

Dokumentförstöraren är driftklar.

Papperbehållaren full / Dörrkontakt av- en

5 Vippbrytare

▲: på
▼: av, retur

6 Typskylt

4 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning
  • 5 st sidoveckade säckar
• En fl aska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör

• Trådkorg - för datalistor som dras in direkt från traven, Beställnr 1.442.050.051
  • 10 st sidoveckade säckar Beställnr. 1.410.995.100
• Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 72.

• 6ppna luckan på dokumentförstöraren.
  • Ta ut ramen (A) och ta fram en sopsäck.
• Sätt fast sopsäcken på ramen och vik säcken runt den övre kanten med cirka 20 cm.

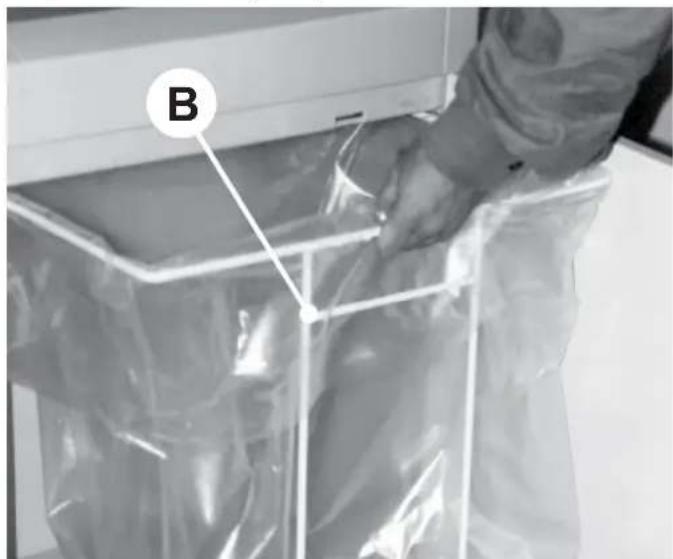

- Skjut in ramen (bygel B pekar mot skå-pets framsida) i styrskenan igen.

• Stäng luckan på dokumentförstöraren.
• Anslut nätkontakten till ett korrekt installerat uttag.

6 Handhavande

WARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens ▲.
▶ Vippbrytaren hakar i.
▶ Den gröna LED lyser.
▶ Dokumentförstöraren är driftklar.

Skärning av papper

• Mata in papper. Skärkapacitetse se „Tekniska data“.
  Söndertuggningen startas via en fotocell i inmatningsöppningen.
  ▶ Papperet dras in i skärverket och förstörs.
  ▶ När inmatningsöppningen är

fri igen stannar skärverket automatiskt efter ca 3 sec. och återgår till viloläge.

Förstöring av CD-skivor och kreditkort (se "Ändamålsenlig användning")

WARNING

Beroende på material kan det bil- das splitter när CD-skivor förstörs. Använd skyddsglasögon.

Mata in CD-skivan/kreditkortet på mitten av inmatningsöppningen.

Frånslagning av dokumentförstöraren

• Tryck kort på vippbrytarens ▼.
  ▶ Vippbrytaren återgår till nolläge.

7 Störningsåtgärd

Pappersstopp

För mycket papper har matas in på en gång.

▶ Symbolen lyser rött.
Skärverket går automatiskt ca 2 sekunder (bakåt).
▶ Dra ut papperet.

Observera Tryck inte omväxlande på vipp-brytarens ▲ - ▼ fram-tillbaka. Skärvärket kan förstöras.

- Tag ut papperet ur inmatningsöppningen.

Om papperet sitter för långt ner och inte kan tas ut: Tryck fl era gånger kort efter varandra på knappen, ▼. Fotocellen måste vara fri.

• Kvittera störningen genom att stänga av och slå på maskinen en gång.
• Halvera den inmatande mängden.
  • Tryck in vippbrytarens ▲.
• Fortsätt att mata in papper.

Papperbehållaren full

▶ Symbolen lyser rött.
▶ Dokumentförstöraren slås av.

Observera Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

• Stäng av dokumentförstöraren genom att trycka lätt på vippbrytaren, pos. ▼.
• Byt uppsamlingssäcken. Spän in en ny uppsamlingssäck.

Dörrkontakt avbruten

▶ Symbolen lyser rött.
▶ Dokumentförstöraren slås av.
- Stäng frontlukkan.

Vid andra typer av störningar, kontrollera följande innan du kontaktar kundtjänst:

- Är motorn överbelastad?

Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

- Täcker pappersdamm för fotocellen?

Rengör fotocellen i pappersöppningen med en torr pensel eller trasa.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren (endast partiklar):

- Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom inmatningsöppningen.

- Låt skärverket gå tillbaka fl era gånger utan pappersinmatning. (▼)

▶ Pappersdamm och partiklar lossnar.

8 Rengöring och underhåll

WARNING

Farlig nätspänning!

Stäng av dokumentförstöraren, drag ut nätkontakten.

Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Kontrollera behållarkontaktens funktion

WARNING

Om du fastställer avvikelser från följande funktionsförlopp: stäng av dokumentförstöraren, dra ut nätkontakten och kontakta kundtjänst.

- Stick in nätkontakten och slå på dokumentförstöraren.

- Mata in ett pappersark och fäll ut behållaren samtidigt som arket matas in.

Skärverket måste genast stanna och symbolen "behållare öppen" måste lysa.

- Sätt in behållaren helt igen.

▶ Skärverket får inte starta igen.

- Dra ut pappersarket ur inmatningsöppningen. Fotocellen måste vara fri.

- Stäng av maskinen och slå på den igen.

När papperet matas in startar skärverket.

9 Avfallshantering / återvinning

Uttjänade elektriska och elektro- niska apparater innehåller ofta, förutom värdefullt material, skad- liga ämnen som var nödvändiga för apparatens funktion och säker- het. Felaktig hantering och felaktigt omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

10 Tekniska data

Skärsätt		Nedskärning till strimlor	Nedskärning till partiklar
Skärstorlek (mm)		3,9	3,9 x 30	1,9 x 15
Säkerhetsnivå DIN 32757 – 1		2	3	4
Skärkapacitet* (ark), DIN A4	70 g/m2	22 - 23	14 - 16	12 - 14
	80 g/m2	17 - 18	11 - 13	9 - 11
Skärhastighet		120 mm/s	135 mm/s	130 mm/s
Vikt		33 kg	35 kg
Ljudnivå (tomgång / last)		60 dB(A) / 64 dB(A)	62 dB(A) / 64 - 70 dB(A)
Arbetsbredd		386 mm
Anslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal ark		670 W
Driftsätt		Ständig körning
Omgivningsförhållande för drift:
Temperatur		-10°C till +40°C
Relative luftfuktighet		max. 90%, ej kondenserande
Höjd över havet		max. 2 000 m
Mått b x d x h (mm)		548 x 412 x 860
Uppsamlingssäckens volym		116 l

* Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer bul- ler. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera. Siffrorna för 80 g/m² är framräknade värden.

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren HSM Classic 386.2

genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG

EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifi kationer:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 • EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007

• EN 13849-1:2008 • EN 61000-4-11:2004

• EN 62233:2008 • EN 60950-1:2006 +A11:2009

Maskintypens överensstämmelse med kraven i EU-direktiven har provats av:

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln/Germany

Provningsanläggningen är ett anmält provningsorgan enligt EU-maskindirektivet.

Slå på makuleringsmaskinen

Slå av makuleringsmaskinen
