Merke	HSM
Modell	Classic 386.2
Produkttype	Dokumentmakulerer
Kuttetype	Stripesnitt eller kryss-snitt
Kuttstørrelse	3,9 mm (stripes) / 3,9x30 mm eller 1,9x15 mm (kryss)
Arbeidsbredde	386 mm
Kuttekapasitet (70 g/m²)	Opptil 23 ark (stripes) / 14 ark (kryss 3,9x30) / 12 ark (kryss 1,9x15)
Kuttehastighet	120 mm/s (stripes) / 135 mm/s (kryss 3,9x30) / 130 mm/s (kryss 1,9x15)
Beholderkapasitet	116 liter
Mål (L x D x H)	548 x 412 x 860 mm
Vekt	33 kg (stripesnitt) / 35 kg (kryss-snitt)
Strømforsyning	230 V, 50 Hz (andre spenninger tilgjengelig)
Effektforbruk	670 W
Driftsmodus	Kontinuerlig drift
Støynivå	60 dB(A) tomgang / 64 dB(A) last (stripes); 62/64-70 dB(A) (kryss)
Sikkerhetsgrad (DIN 32757-1)	2 (stripes) / 3 eller 4 (kryss avhengig av størrelse)
Destruerbare materialer	Papir, stifter, binders, kredittkort, CD (avhengig av kuttetype)
Vedlikehold	Smør kuttblokken regelmessig; rengjør med en myk klut
Sikkerhet	Automatisk stopp, overbelastningsbeskyttelse, dørkontakt, fotocelle
Garanti	2 år (HSM livstidsgaranti på kuttvalser)
Inkluderte tilbehør	5 avfallsposer, olje (kryss-snitt), bruksanvisning

Ofte stilte spørsmål - Classic 386.2 HSM

Hva gjør jeg ved papirstopp?

Hvis det røde lyset tennes, utfører makulereren en automatisk reversering. Fjern papiret gjennom innmatingsåpningen. Om nødvendig, trykk bryteren kort til ▼ flere ganger. Del stabelen og sett inn arkene ett om gangen.

Hvordan smører jeg kuttblokken?

Hell HSM-spesialolje over hele bredden av kuttvalsene gjennom innmatingsåpningen. Kjør maskinen i revers (▼) flere ganger uten papir. Smør etter hver tømming eller ved støy.

Hva betyr det røde lyset?

Det røde lyset indikerer enten at beholderen er full, at døren ikke er ordentlig lukket, eller en papirstopp. Sjekk disse punktene. Hvis motoren har overopphetet, la den avkjøles i 15-20 minutter.

Kan jeg destruere CD-er og kredittkort?

Ja, avhengig av kuttetype. For CD-er, sett dem inn i midten av åpningen og bruk vernebriller. Kredittkort kan destrueres med alle kuttetyper.

Hva er kuttekapasiteten i antall ark?

Det avhenger av kuttetype og papirvekt. For papir 70 g/m², opptil 23 ark i stripesnitt, 14 ark i kryss-snitt 3,9x30 mm, 12 ark i kryss-snitt 1,9x15 mm.

Hvordan tømmes beholderen?

Slå av maskinen (▼), åpne døren, ta ut rammen, ta ut den fulle posen, plasser en ny pose i rammen med kanten brettet 20 cm, sett rammen tilbake og lukk døren.

Hva er viktige sikkerhetsinstruksjoner?

Stikk aldri hendene inn i åpningen, unngå løse klær, hold oppsyn med barn, bruk kun innendørs, ikke senk i vann, koble fra før rengjøring.

Makulereren starter ikke, hva gjør jeg?

Sjekk at støpselet er satt i, bryteren står på ▲, døren er lukket, beholderen ikke er for full, og at fotocellen ikke er blokkert. Hvis motoren er varm, vent.

Hvilken olje skal brukes og hvor ofte?

Bruk HSM-spesialolje (ref. 1.235.997.403) for kryss-snitt. Smør etter hver tømming av beholderen eller så snart støyen øker. For stripesnitt er smøring ikke nødvendig.

Hva er garantien på denne enheten?

Garantien er på 2 år. I tillegg tilbyr HSM en livstidsgaranti (HSM Lifetime Warranty) på stålkuttvalsene, unntatt slitasje og feil bruk.

BRUKSANVISNING Classic 386.2 HSM

1 Anvendelse i overensstem-melse med formålet, garanti

Fare for børn og andre personer!

▶ Makulatoren er driftsklar.

Makulering af papir

▶ Kontakten springer til nulstilling.

7 Udbedring af fejl

Papirstop

- Sluk makulatoren ved at trykke på vippekontakten ▼.

- Makulaturpose udskiftes, ny makulaturpose sættes i.

Dørkontakt afbrudt

▶ Kontrollampen lyser rødt.

▶ Makuleringsmaskinen stopper.

- Frontdøren lukkes.

8 Rengøring og vedligeholdelse

ADVARSEL

Farlig netspænding!

Anvendte normer og tekniske specifi kationer:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 • EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007

• EN 13849-1:2008 • EN 61000-4-11:2004

• EN 62233:2008 • EN 60950-1:2006 +A11:2009

Makuleringsmaskinen er utelukkende beregnet på makulering av papir. Avhengig av skjæremåte kan også små mengder av følgende materialer makuleres:

Skjærebredde (mm) 3,9 1,9x15 3,9x30
Kredittkort ● ● ●
CD-er		●

Det robuste skjæreapparatet er ufølsomt overfor stifter og binderser.

Garantitiden for makuleringsmaskinen er på 2 år. Det gis en egen garanti som er uavhengig av garantiytelsen for HSM helstål skjæreaksler i makuleringsmaskinen i løpet av hele apparatets levetid (HSM Lifetime Warranty). Slitasje, skader på grunn av utilsiktet bruk samt inngrep fra tredje part omfattes ikke av garantien.

Tips: Makuleringsmaskiner med partikkelskjæreapparat tilbys også alternativt med et apparat for automatisk smøring av skjæreapparatet. Se den vedlagte dokumentasjonen til smøreenheten hvis din maskin er utstyrt med en slik.

2 Sikkerhetsinstrukser

Klassifi sering

Les bruksanvisningen før du tar i bruk maskinen, oppbevar den for senere bruk og gi den videre til senere brukere. Ta hensyn til sikkerhetsinstruksene som er plassert på makuleringsmaskinen!

ADVARSEL

Farlig for barn og andre mennesker!

Maskinen må ikke brukes av personer (inklusive barn under 14 år) med svekkede fysiske, sensoriske eller psykiske ferdigheter eller manglende erfaring og/eller man-

gelfull kunnskap, med mindre de er under oppsikt av kompetente personer eller at de får veiledning om hvordan apparatet skal brukes. Barn må holdes under oppsikt for å være sikker på at de ikke leker med apparatet. Ikke forlat makuleringsmaskinen påslått uten tilsyn.

ADVARSEL

Fare for personskader!

Grip aldri inn i sprekken på papi- rinnmatingsåpningen.

Fare for personskader på grunn av oppfanging!

Ikke beveg langt hår, løst antrekk, slips, sjal, hals- og armbånd etc. inn i området rundt papirinnmatisingsåpningen. Ikke makuler noe materiale som har lett for å danne løkker, som f.eks. bånd, snorer, plastfolie.

Fare for personskader på grunn av splinter!

Ved makulering av harde kredittkort eller CD-er må man bruke beskyttelsesbriller.

ADVARSEL

Farlig nettspenning!

Feil håndtering av maskinen kan føre til elektrisk støt.

• Kontroller at spenning og frekvens på ditt strømnett stemmer overens med spesifi - kasjonene på merkeskiltet før du setter i nettstøpselet.
• Forsikre deg om at nettstøpselet er lett tilgjengelig.
• Pass på at det ikke kommer vann i makuleringsmaskinen. Verken nettkabel eller nettstøpsel må dyppes i vann.
• Ta aldri i nettstøpslet med våte hender.
• Trekk aldri nettstøpslet ut av stikkontakten etter ledningen, ta alltid tak i selve nettstøpslet.
• Bruk apparatet kun innendørs og på et tørt sted. Det må aldri brukes i våtrom eller i regnvær.

Kontroller regelmessig om appa- ratet og kabelen er skadet. Slå av makuleringsmaskinen og trekk ut kontakten ved skader eller feil- on samt før fl ytting eller rengjøring.

- Hold apparatet, nettstøpslet og nettkabelen unna åpen flamme og varme flater. Ventilasjonsåpningene må være fri og befi nne seg min. 5 cm. fra vegg eller møbler.

Servicearbeid må kun utføres av HSM-kundeservice og service- teknikere fra våre kontraktspartnere.

Adresser til kundeservice se side 72.

Merk Fare på grunn av feil bruk

Bruk maskinen kun slik det er beskrevet i kapitlet "Tiltenkt bruk".

3 Oversikt 5 Igangsetting

1 Dør
2 Innmatingsåpning
3 Sikkerhetsinstrukser
4 Lydiode-indikering

(1) Makuleringsmaskinen er klar til bruk.

Beholderen for makuleringsmasse full Dør åpen

5 Vippebryter

▲: På
▼: Av, revers

6 Merkeskilt

4 Leveringsomfang

• Makuleringsmaskin pakket i esken klar for tilkobling
  • 5 sekker for makuleringsmasse
  • 1 fl aske skjæreblokk-spesialolje (50 ml) for apparater med partikkelsnitt
• Bruksanvisning

Tilbehør

• Hylle for EDB–traktormatepapir, som trekkes inn direkte fra stabelen best.nr. 1.442.050.051
  • 10 sekker for makuleringsmasse best.nr. 1.410.995.100
• Skjæreblokk-spesialolje (250 ml) best.nr. 1.235.997.403

Adresser til kundeservice se side 72.

• Apne døren til makuleringsmaskinen.

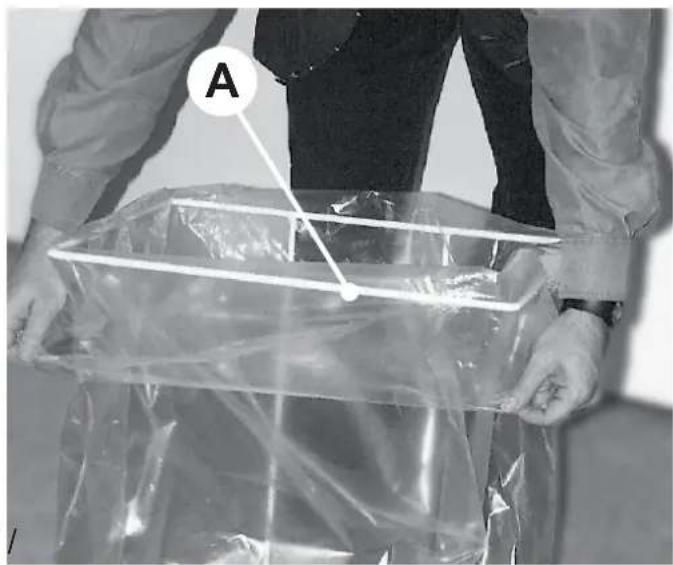

- Ta ut rammen (A) og en sekk for makule-ringsmasse.
- Sett sekken for makuleringsmasse inn i rammen, og slå den øvre kanten om ca. 20 cm.

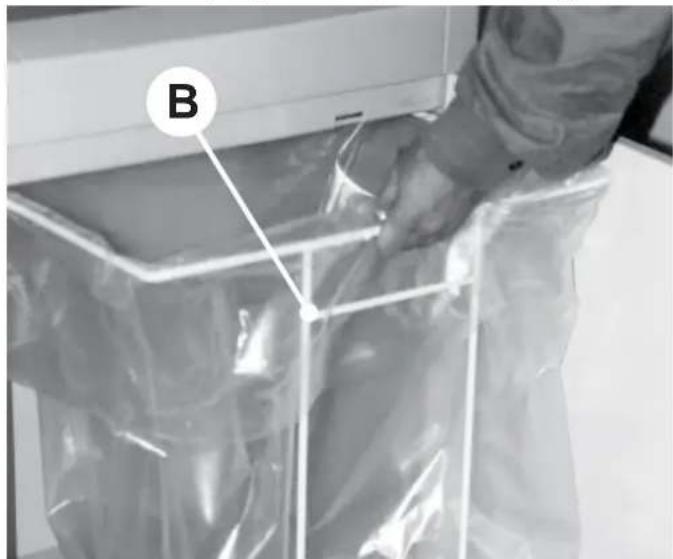

- Skyv rammen (bøyle B peker mot framsiden av skapet) inn i styreskinnen igjen.

Før maskinen slås på må du forsikre deg om at alle sikkerhetsinstrukser ble fulgt.

• Trykk på vippebryteren ▲.
▶ Vippebryteren går i lås.
Grønn LED lyser.
- Makuleringsmaskinen er klar til bruk.

Makulere papir

• Før inn papiret som skal makuleres. Tillatt antall ark, se Tekniske data.
  Lysporten starter skjæreapparatet automatisk.
  ▶ Papiret trekkes inn i skjære-apparatet og makuleres.
  ▶ Ca. 3 s etter at papirtilfør-

selsåpningen er fri, kobles makuleringsmaskinen automatisk ut igjen og er klar til bruk.

Makulering av CD-er og kredittkort (se "Tiltenkt bruk")

ADVARSEL

Ved makulering av CD-er kan det dannes splinter, dette avhenger av type materiale. Bruk derfor beskyttelsesbriller.

Plasser CD/kredittkort midt på tilførselsåpningen.

• Trykk på vippebryteren ▼.
  ▶ Bryteren spretter i nullstilling.

7 Feilretting

Papirtilstopping

Du har ført inn for mye papir på en gang.

Rød LED lyser.
Skjæreverket går av seg selv ca.2s bakover.
▶ Papiret blir skjøvet ut.

Merk Ikke kjør skjæreapparatet vek- selvis fremover - bakover (▲ - ▼). Dette kan skade makuleringsmaskinen.

• Trekk papiret ut av papirføringsåpningen.
  Hvis papiret sitter for dypt og ikke kan tas ut, trykk en gang til på vippebryteren ▼ kortvarig. Lysporten må være fri.
• Kvitter feilen ved å slå maskinen av og på igjen.
  • Halver papirbunken.
  • Trykk på vippebryteren ▲.
  • Før inn arkene etter hverandre.

Beholderen for makuleringsmasse full

Rød LED lyser.
▶ Makuleringsmaskinen slår seg av.

Merk Tøm den fulle beholderen for makuleringsmasse omgående, feilfunksjoner på skjæreapparatet kan oppstå ved gjentatt etterpressing.

• Slå av makuleringsmaskinen. Trykk på vippebryteren for å gjøre dette ▼.
• Ta ut den fulle sekken med maku- leringsmasse og fest en ny sekk.

Dør åpen

Rød LED lyser.
▶Makuleringsmaskinen slår seg av.
- Kontroller om frontdøren er riktig lukket.

Hvis det oppstår andre feil, må du kontrollere følgende før du kontakter vår kundeservice:

– hvis motoren blir overbelastet.

Rengjør lysporten i papirtilførselen med en tørr pensel eller klut.

8 Renhold og stell

ADVARSEL

Farlig nettspenning!

Slå av makuleringsmaskinen og tekk ut nettstøpselet.

Rengjøring må bare utføres med en myk klut og en mild såpeløsning. Samtidig må det ikke komme vann i apparatet.

Kontroller funksjonen til beholderkontakten

ADVARSEL

Hvis du fastslår avvik fra følgende funksjonsforløp, må du slå av makuleringsmaskinen, trekk ut nettstøpslet og informer kundeservice.

- Plugg i nettstøpslet, og slå på makule- ringsmaskinen.

- Tilfør et papirark, og vipp beholderen ut mens arket trekkes inn.

Skjæreapparatet må slås av umiddelbart, og indikeren "Beholder åpen" lyser.

- Sett beholderen for makuleringsmass helt inn igjen.

Skjæreapparatet må ikke starte igjen ennå.

- Trekk papiret ut av tilførselsåpningen. Lysporten må være fri.

- Slå maskinen av og på igjen.

Skjæreapparatet starter når det tilføres papir.

Olje skjæreapparatet hvis skjæreeffekten blir redu- sert, ved støyutvikling eller hver gang makule- ringsbeholderen tømmes

(bare ved partikkelskjæring):

• Sprøyt skjæreblokk-spesialolje gjennom papirinnmatingsåpningen i hele sin bredde på skjæreakslene.
• La skjæreapparatet gå bakover uten tilførsel av papir (▼).
  ▶ Papirstøv og partikler løsner.

9 Deponering / resirkulering

Gamle elektriske og elektroniske apparater inneholder mange gan- ger materialer som fremdeles er verdifulle, men også skadelige stoffer, som var nødvendige for funksjonen og sikkereheten. Ved

feil deponering eller håndtering kan disse stoffene være helsefarlige eller farlige for miljøet. Gamle apparater må aldri kastes i det vanlige husholdningsavfallet. Følg gjeldende forskrifter og benytt oppsamlingssteder for innsamling og gjenvinning av gamle elektriske og elektroniske apparater. Emballasjematerialet leveres også inn for miljørik-tig deponering.

10 Tekniske data

Skjæremåte Strimmelskjæring		Partikkelskjæring
Skjærestørrelse (mm)		3,9	3,9 x 30	1,9 x 15
Sikkerhetsnivå DIN 32757 – 1		2	3	4
Skjæreeffekt* (blad) DIN A4	70 g/m2	22 - 23	14 - 16	12 - 14
	80 g/m2	17 - 18	11 - 13	9 - 11
Skjærehastighet		120 mm/s	135 mm/s	130 mm/s
Vekt		33 kg	35 kg
Støytopp (tomgang / under last)		60 dB(A) / 64 dB(A)	62 dB(A) / 64 - 70 dB(A)
Arbeidsbredde		386 mm
Tilkobling		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt ved maks. antall ark		670 W
Driftsmåte		Kontinuerlig drift
Krav til omgivelsene under drift:Temperaturrelativ luftfuktighetHøyde over havet		-10°C til +40°Cmaks. 90%, ikke kondenserendemaks. 2.000 m
Dimensjoner B x D x H (mm)		548 x 412 x 860
Oppsamlingsbeholderens volum		116 l

* Antall ark (DIN A4, 70 g/m² hhv. 80 g/m²) i tilførselen som skjæres i én omgang. Den angitte ytelsen er fastsatt basert på et nytt, oljet skjæreverk og kald motor. Svakere linjespenning eller frekvens kan gi lavere ytelse og økt driftsstøy. Avhengig av papirets struktur og egenskaper og type innmating, kan arkytelsen avvike. Ytelsesdata for 80 g/m² er beregnede verdier.

EU-samsvarserklæring

Produsenten HSM GmbH + Co. KG, Austraße 1 - 9, D-88699 Frickingen erklærer med dette at følgende maskin Makuleringsmaskin HSM Classic 386.2

på grunnlag av den utforming og konstruksjon den var i da den ble satt i drift av oss, oppfyller grunnleggende krav til sikkerhet og helse i følgende EU-direktiver:

Lavspenningsdirektiv 2006 / 95 / EF

EMC-direktiv 2004 / 108 / EF

Anvendte normer og tekniske spesifi kasjoner:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001

• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004

• EN 61000-3-2:2006 • EN 61000-4-5:2006

• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007

• EN 13849-1:2008 • EN 61000-4-11:2004

• EN 62233:2008 • EN 60950-1:2006 +A11:2009

En kontroll av maskintypen mht. overensstemmelse med kravene i EU-direktivet ble foretatt av:

TÜV Rheinland Product Safety GmbH, Am Grauen Stein, 51105 Köln/Germany

Dette kontrollstedet er ansvarlig sted iht. EU-direktivene.
