F8314 - Garbigailu FAGOR - Doako erabiltzaile-eskuliburua

Produktu mota	Lehorrerako garbigailua
Marka	Fagor
Eredua	F8314
Neurriak (Al x Zab x Sa)	850 x 600 x 600 mm
Garbitzeko edukiera	8 kg
Lehortzeko edukiera	5 kg
Gehienezko zentrifugazio-abiadura	1400 rpm
Elikatze elektrikoa	220-240 V, 50 Hz
Gehienezko potentzia	2300 W (estimatua)
Uraren presioa	0,05 – 1 MPa (0,5 – 10 kg/cm²)
Garbitzeko programak	Kotoia, sintetikoak, delikatua, artilea, esku-garbiketa, hustuketa, zentrifugazioa, aurre-garbiketa, alkandorak, jeans, lehorgailu delikatua, lehorgailu normala, flash 30 min, express 15 min, nahasketa 45 min
Aukerak	Erraz lisatzea, hustuketa gehiago, denbora murriztea, atzeratutako hasiera, haurren blokeoa
Diagnostiko sistema	Errore-kodeen bistaratzea
Produktuen ontziaren garbiketa	Hilabete behin gomendatua
Iragazkiaren garbiketa	Urtean behin gomendatua
Detergenteak	Hauts eta likido egokiak (likidoarentzako ataka berezia)
Haurren segurtasuna	Teklen blokeoa (3 segundoz sakatu)
Depositu betea gelditzea	Bai, hautagarria
Salmenta osteko zerbitzua	Jarri harremanetan Fagor-ren zerbitzu teknikoarekin
Energia-kontsumoa (kotoizko programa 60°C)	0,99 kWh (8 kg)
Uraren kontsumoa (kotoizko programa 60°C)	54 L (8 kg)
Kotoizko programa 60°C-ren iraupena	177 min (8 kg)

Maiz egiten diren galderak - F8314 FAGOR

Zer egin garbigailua urarekin betetzen ez bada?

Egiaztatu uraren sarrerako txorrota zabalik dagoela eta sarrerako iragazkia ez dagoela trabatuta. Garbitu iragazkia beharrezkoa bada.

Zergatik ez du garbigailuak husten?

Garbitu hustuketa-iragazkia. Arazoak jarraitzen badu, jarri harremanetan zerbitzu teknikoarekin.

Nola erabili detergente likidoa?

Tira urdina garbitzeko konpartimentuan dagoen fitxa topa arte, ataka altxatzeko. Ataka posizio bertikalean detergente likidoa garbiketa baino lehen isurtzea eragozten du.

Nola aktibatu haurren blokeoa?

Sakatu blokeoko tekla 3 segundoz. Errepikatu eragiketa desaktibatzeko.

Zer esan nahi du erakutsitako errore-kode batek?

Jarri harremanetan Fagor-ren zerbitzu teknikoarekin. Kodea diagnostiko-sistemak detektatutako funtzionamendu oker bati dagokio.

Zein da gehienezko lehortze-edukiera?

Ez gainditu 5 kg arropa lehortzeko. Hortik gora, lehorgailuak eraginkortasuna galdu dezake.

Nola garbitu produktuen ontzia?

Kendu ontzia eta garbitu hilean behin ur garbiarekin. Erabili eskuila beharrezkoa bada.

Erabili al dezaket detergente hautsa?

Bai, tenperatura altuko programetarako. Tenperatura baxuko programetarako (max 40°C), hobetsi detergente likidoa.

Nola programatu atzeratutako hasiera?

Hautatu programa eta sakatu atzeratutako hasiera tekla nahi duzun hasiera ordua aukeratzeko.

Zer egin ateak ez badu irekitzen zikloaren amaieran?

Itxaron 2 minutu programaren amaieraren ondoren. Egiaztatu STOP argia itzalita dagoela 'a-b' modeloetan edo blokeo ikurra desagertu dela 'c' modeloan.

ERABILTZAILE-ESKULIBURUA F8314 FAGOR

Tresna hau arropa garbitu eta lehortzeko da eta soilik etxeetan erabiltzeko egin da.

Oso garrantzitsua: Garbigailu-lehorgailua instalatu eta erabili aurretik, irakurri argibide hauek denak. Agiriak eta osagarriak garbigailu-lehorgailuaren danborrean daude.

Argibide hauek diseinatu diren moduari esker, testuak eta dagokien marrazkia lotuta doaz.

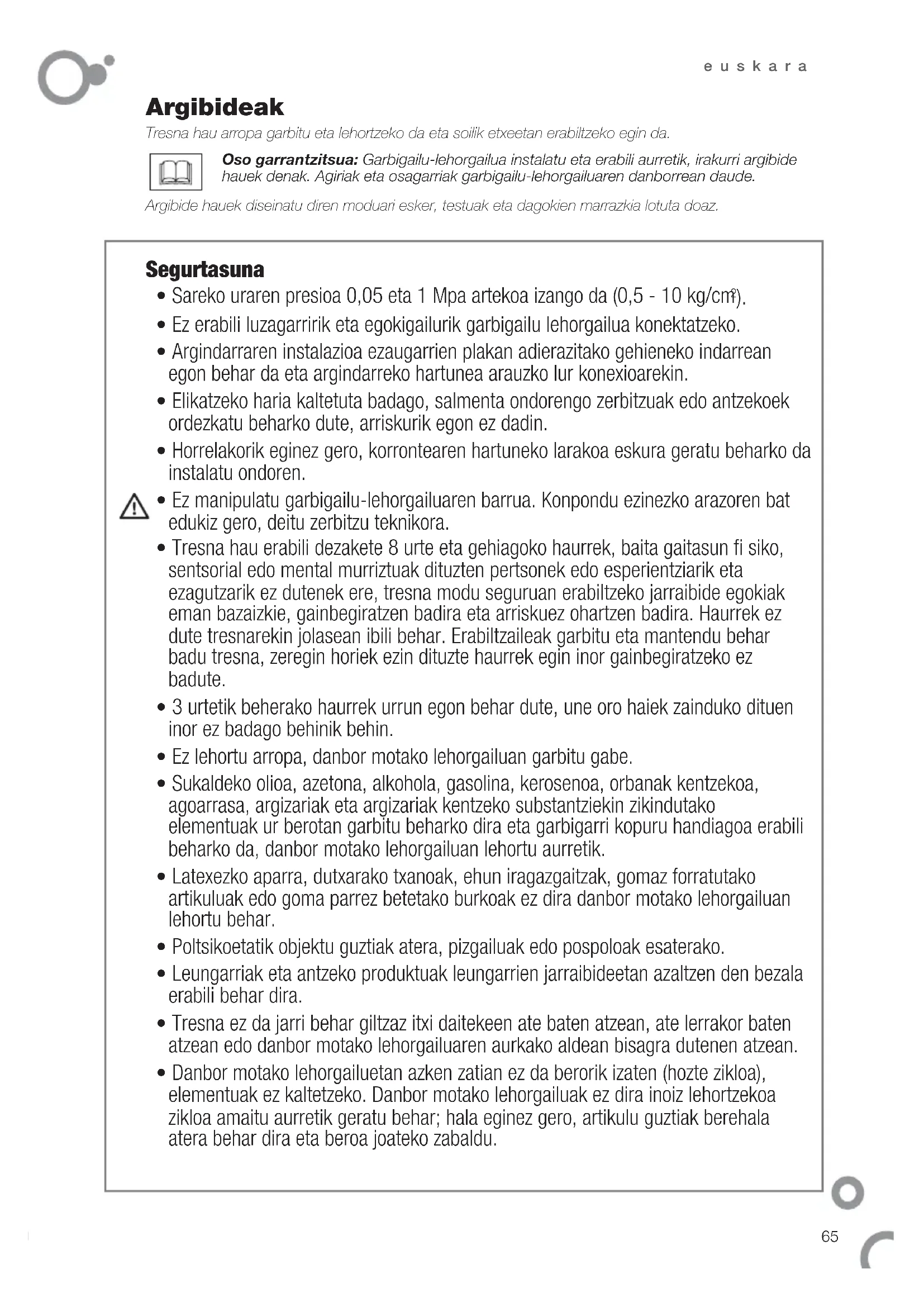

Segurtasuna

• Sareko uraren presioa 0,05 eta 1 Mpa artekoa izango da (0,5 - 10 kg/cm²).
• Ez erabili luzagarririk eta egokigailurik garbigailu lehorgailua konektatzeko.
• Argindarraren instalazioa ezaugarrien plakan adierazitako gehieneko indarrean egon behar da eta argindarreko hartunea arauzko lur konexioarekin.
• Elikatzeko haria kaltetuta badago, salmena ondorengo zerbitzuak edo antzekoek ordezkatu beharko dute, arriskurik egon ez dadin.
• Horrelakorik eginez gero, korrentearen hartuneko larakoa eskura geratu beharko da instalatu ondoren.

• Ez manipulatu garbigailu-lehorgailuaren barrua. Konpondu ezinezko arazoren batedukiz gero, deitu zerbitzu teknikora.
• Tresna hau erabilidezakete 8 urte eta gehiagoko haurrek, baita gaitasun fi siko, sentorsial edo mental murriztuak dituzten pertsonek edo esperientziarik eta ezagutzarik ez dutenek ere, tresna modu seguruan erabilitzeko jarraibide egokiak eman bazaizkie, gainbegiratzen badira eta arriskuez ohartzen badira. Haurrek ez dute tresnarekin jolasean ibili behar. Erabilitzaileak garbitu eta mantendu behar badu tresna, zeregin horiek ezin dituzte haurrek egin inor gainbegiratzeko ez badute.
• 3 urtetik beherako haurrek urrun egon behar dute, une oro haiek zainduko dituen inor ez badago behinik behin.
• Ez lehortu arropa, danbor motako lehorgailuan garbitu gabe.
• Sukaldeko olioa, azetona, alkohola, gasolina, kerosenoa, orbanak kentzekoa, agoarrasa, argizariak eta argizariak kentzeko substantziekin zikindutako elementuak ur berotan garitu beharko dira eta garbigarri kopuru handiagoa erabili beharko da, danbor motako lehorgailuan lehortu aurretik.
• Latexezko aparra, dutxarako txanoak, ehun iragazgaitzak, gomaz forratutako artikuluak edo goma parrez betetaku burkoak ez dira danbor motako lehorgailuan lehortu behar.
• Poltsikoetatik objektu guztiak atera, pizgailuak edo pospoloak esaterako.
• Leungarriak eta antzeko produktuak leungarrien jarraibideetan azaltzen den bezala erabili behar dira.
• Tresna ez da jarri behar giltzaz itxi daitekeen ate baten atzean, ate lerrakor baten atzean edo danbor motako lehorgailuaren aurkako aldean bisagra dutenen atzean.
• Danbor motako lehorgailuetan azken zatian ez da berorik izaten (hoztezikloa), elementuak ez kaltetzeko. Danbor motako lehorgailuak ez dira inoiz lehortzekoa zikloa amaitu aurretik geratu behar; halaginez gero, artikulu guztiak berehala atera behar dira eta beroa joateko zapaldu.

Identifi katu zure garbigail-lehorgailu modeloa ("a", "b" edo "c") ilustrazioak eta aginte-panela konparatuta.

1.1 Kendu bilgarria (1.1.1, 1.1.2 eta 1.1.3). Kendu garraiorako erabilitako torlojuak, fi nkatzeko elementuak eta blokeorakoak.
1.2 Konektatu uraren sareari (1.2.1, 1.2.2 eta 1.2.3). Garbigailu-lehorgailuak ur beroa onartzen badu, konektatu errakor gorria duen mahuka ur beroaren hartuneari (1.2.4). Garbigailu-lehorgailuarekin batera datorren mahuka berria erabili beti, ez aurrez erabilita dituzunak.
1.3 Hustubidea. GARRANTZITSUA! Jarri mahuka hustubidean, marrazkiko kotak irrespectatuta.
1.4 Berdindu. Behar bezala berdindu garbigailu-lehorgailua, zaratarik atera ez dezan eta mugitu ez dadin. Gomendatzen da: 1. atzeko hankak egonkortu eta fi nkatu(1.4.1); 2. garbigailu-lehorgailua dagokion tokian jarri (1.4.2); 3. aureko hankak egonkortu eta fi nkatu (1.4.3).
1.5 Konektatu sare elektrikora. Kontuan izan ezaugarrien plakako dato elektrikoak.
1.6 Gaineko sukaldearen azpiko instalazioa. Garbigailu-lehorgailua sartzeko gaineko sukaldea kendu behar izanez gero, jarri harremanetan banatzailearekin edo Laguntza Teknikoko Zerbitzuarekin.

Ahokaduraren neurriak: 600x600x850.

2.1 Ireki atea.

2.2 Detergentea eta gehigarriak. Sartu arropa garbigailu-lehorgailuan kolorearen, zikinaren eta ehun motaren arabera sailkatuta. Kubetak zati hauek ditu: garbiketa 山 aurregarbiketa eta leungarria (2.2.1).

Garbigailu-lehorgailu guztiak garbigarrihautserako prestatuta daude (2.2.2).Detergentelikidoa erabili nahi baduzu (2.2.3) garbikitaramokonpartimentuan erlaitz urkituko duzu, heldu kanporantz tope egin arte, askatu eta posizio bertikalean geratuko da (2.2.4).Horrekin, garbigarri likidoa galtzea saihestuko da.Garbi

garri hautsa aberriz erabiltzeko, jarri erlaitz urdina posizio horizontalan eta bultzatu atzerantz tope egin arte. Hala, ataska irekita egongo da (2.2.5). Gogoan izan leungarriaren konpartimenduko MAX maila ez dela gainitu behar.

2.3 Piztu eta garbitzeko eta lehortzeko programa aukeratu. Aukeratu garbitzeko programa (2.3.1) agintearekin, aurrez programen taulan kontsultatua (68 orrialdea). Lehortzeko denbora aukeratzeko, sakatu lehortzeko tekla (2.3.2). Automatikoki edo eskuz lehortzea aukeratu daiteke. Lehortzeko botoiari behin emanda, pantailan "aut" agertuko da (automatikoa) eta teklari berriro emanez gero, pantailan 00 min agertuko da, tenporizatuta lehortzeko. Denborak horrek gora egingo du, botoia sakatzen den Moduaren arabera.

1.modua->botoja sakatuta egonez gero, lehortzeko denbora 10 minututik 10 minutura haziko da (00 minututik 170 minutura arte).
2. modua -> botoia pixkanaka sakatu sakatzen duzun bakoitzean minutu bat haziko da denbora.

2.4 Aukeratu zentrifugatzeko abiadura. Zentrifugatzeko maila aukeratu daiteke, baita kendu ere (2.4.1, 2.4.2). Zimurrik ez izatekoa/Flot aukeratuz gero (2.4.3) amaierako zentrifugatua baino lehen amaitzen da garbiketa eta arropa uretan geratzen da. Sakatu damaierako zentrifugatua egiteko.

BATAZBESTEKO HONDAR HEZETASUNA* (%)	GARBIGAILUAREN GEHIENEZKO ZENTRIFUGAZIO ABIADURA (r.p.m)
	600	800	1000	1200	1400
KOTOI programak	80	71	62	53	52
Programa SINTETIKOAK	80	70	70	70	70
ARTILE programak	100	90	90	90	90
Programa AZKARRA	100	90	80	80	80

*Hondar hezetasuna: zentrifugazio fasearen amaieran arropak duen hezetasuna da.

Ondorengo denbora hauek gutxi gorabeha-koak dira, arropa kopuruaren, neurriaren eta kargaren osaeraren arabera aldatu egin baitaiteke. Gehienez 5 kg kargatu daitezke.

Lehortzeko gutxi gorabeherako denborak		RPM
Ehuna	Pisua	1000	1400
Kotoia	5 kg	170 min.	155 min.
	3 kg	140 min.	120 min.
Mistoa	4 kg	130 min.	120 min.
	2 kg	90 min.	80 min.

KARGA MOTA:

Bainuko eskuoihala	800 gr	Kotoi poliestrerrezko alkandora	150 gr
Bainuko eskuoihala	400 gr	Elastikoa	250 gr
Prakak (helduenak)	700 gr	Pijama	300 gr
Prakak (haurrenak)	400 gr	Arropa zuría	50 gr
Kotoizko alkandora (helduena)	200 gr	Izarak	600 gr

2.5 Funtzio gehigarriak:

• Erraz lisatzekoa Zimur gutxiago sortzen dira.
  -Urberritze estra. Haurren eta azal sentibera dutenen arropak babesten ditu.
• Programaren denbora murriztea

. Funtzio hau erabiltzea komeni da, arropak oso zikinak daudenean izan ezik. Funtzio honi esker, energia eta denbora aurrezten da. Era berean, arropak gutxiago hondatzen dira. Denbora murrizteko botoian sakatuta aukeratutako programaren iraupena 3 alditan laburtuko ahal izango duzu. Pantailan bertan laburtutako programaren iraupena azalduko da.

2.6 Ordutegia atzeratu Garbitzen hasteko ordua atzeratu egindezakezu.

2.7 Abian jarri eta geratu

2.8 Blokeoa Tekla(k) 3段时间 Sakatuta edukiz gero, blokeoa aktibatzen da, umeek manipulatu ezdezaten.Desaktibatzeko,beste 3段时间 Sakatu behar da/dirat tekla(k).
2.9 Garbitzeko edota lehortzeko prozesua. Programaren fasean ikusdezakezu.

Erabilera gomendioak:

• Garbigailua instalatutakoan aurre-garbiketa bat egin behar da eta zuzen dabilen ikusi (garbiketa normala, arroparik gabe eta 90^ -tan).
• Arropata xikiak garbitzeko (eskuzapiak eta barruko arropa) poltsa bat erabili.
• Garbigailuentzako detergente mota oro erabil daiteke. Detergente likidoak gomendatzen dira, edozein ehun mota temperatura baxuan (gehienez 40^ ) garbitu beharrez gero. Artlezko ehunak garbitzeko, ez da detergente-hautsa erabiltzea gomendatzen.

Erabilera oharrak:

1. Arropa gehiago sartzeko, Ibakatuta, garbigailua geratu baduzu, ziurtatu uraren maila ez dela atera iristen.
2. Funtzio gehigarriak (ata) erabiliz gero, den-bora gehiago behar da garbitzeko.
3. Garbiketa-programa amaitu ondoren, hobe da eskotila zabalik uztea barruko aldea egurasteko. Baliteke 2 minutu itxaron behar izatea ireki ahal izateko. "a-b"ereduetan ziurtatu STOP argia keinuka dagoe la. "c" motako modeloetan, zain egon dali arte.

Lehortzeko programa amaitutakoan, garbigailulehorgailua oso beroa egongo da, beraz, ez da komeni 2 minutu igaro arte atea irekitzea, bestela ere egin baitaiteke.

Mantentzea

3.1 Detergentearen konpartimendua garbiketa. Hilean behin egitea komeni da.

3.2 Iragazkiaren garbiketa. Urtean behin egitea komeni da.

Kanpotik garbitzeko, erabili erretzen ez du produktuak eta ongi lehortu oihal leun batekin.

Diagnostikoak

4.1 Garbigailuak diagnostikorakoSYSTEMa bat du eta gorabehera oro hauteman eta horren berri ematen du. Pantailan ikusi ahal izango duzu edo aginte-paneleko argiak kliskatzen hasten direnean.

4.1.1 Garbigailuan ez da urik sartzen. Ura-ren hornidura eta sarrerako txorrota gainbegiratu edo sarrerako iragazkia garbitu.
4.1.2 Ez du urik husten, ezta zentrifugatu ere. Begiratu iragazkiaren egoera.
4.1.3 Ez du zentrifugatzen. Mugitu arropa, eta aukeratu berriro zentrifugatzeko.
4.1.4 Ez da martxan jartzen. Begiratu atea ongi itxita ote dagoen.
4.1.5 Beste edozein koderekin. Zerbitzu tek-nikoetara deitu.

4.2 Dardarak edo zaratak. Ikusi ongi instalatuta dagoen (eskuliburu honestako 1.1 eta 1.4).
4.3 Ura konpartimenduan. Begiratu detergentearen konpartimendua garbi ote dagoen (3.1).

Ingurumena

Ingurumena zaintzeko diseinatu da garbigailua.

Pantailako kontrastea. 20 minutu inguru igarotakoan, pantaila ilundu egiten da, energia aurrezteko. Pantaila aktibatzeko, sakatu edozein tekla edo eman bira aginteari.

Ingurumena errespetatzen du. Kargatu garbigailuko programa bakoitza gomendatutako gehienekogaitasunarekin. Ahal duzun bakoitzean, saihestuaurre-garbiketa. Ez erabili detergente gehiegi. Erabiliurberritze estra , azal sentibera duten pertsonenarropekin.

Tresna elektriko eta elektronikoen hondarren kudeaketa.

Ez bota tresnak etxeko gainerako hondarrekin batera. Eraman zure garbigailua biltzekozentro berezi batetara. Etxeko elektrotresnak birziklatuz gero, osasunarentzako eta ingurumenarentzako ondorio negatiboak saihesten dira eta energia eta baliabideak aurezten dira.

Informazio gehiagorako, jarri harremanetan tokiko agintariekin edo garbigailua erositako dendarekin.

Programentaula

Programa Temperatura		6 kg				8 kg
		kg max		1	min min	kg max	kWhkWh l
1. Kotoia	hotza, 30°C, 40°C, 50°C, 60°C	6 0,10-1,90 49-55 90-135				8 0,20-2,40 54-61			107-133
	60°C (*)	6	0,90	49	146	8	0,99	54	177
2. Sintetikoak	hotza, 30°C, 40°C, 50°C, 60°C	3 0,10-1,00 55 74-90				4 0,15-1,20 45			79-140
3. Delikatuak	hotza, 30°C, 40°C	3 0,10-0,55 40 50-60				4 0,10-0,55 44			55-64
4. Artilea	hotza, 30°C, 40°C	1 0,05-0,50 60 30-40				2 0,10-0,35 63			30-42
5. Bskuzko garbiketa	hotza	1	0,05	60	30	2	0,10	63	30
6. Urberritzea		6	0,05	30	23	8	0,05	35	28
7. Entrifugazioa		6	0,05	0	10	8	0,05	0	12
8. Aurregarbiketa	60°C	6	1,45	60	130	8	1,35	59	123
9. Alkandorak	hotza, 30°C, 40°C	3 0,10-0,60 55 74-76				4 0,15-0,60 45			79-123
10.ropa iluna	hotza, 30°C, 40°C	3 0,10-0,60 68 82-84				4 0,15-0,55 74			90-134
11. Lehorketa delikatua		1,5	1,20	26	95	3	1,5	8	100
12. Lehorketa arrunta		3	1,80	27	100	5	3,254	18	160
		4	2,80	48	160
13. Azkarra 30 min	30°C	3	0,20	30	30	2	0,25	42	30
14. Express 15 min	hotza	1	0,05	22	15	1	0,10	25	15
15. Mixto 45 min	40°C	3	0,60	40	45	4,5	0,60	42	45

(*) Kotoizko programa normala 60^ -tan energia eta ur kontsumo konbinatuan eraginkorragoak eta ohiko zikina duten kotoizko ehunak garbitzeko egokia.

OHARRAK

• "Itzalita moduan" eta "itzali gabe moduan" kontsumitutako indarra:

• Uraren temperatura eta garbitzeko zikloan adierazitakoa desberdinak izan daitezke, urarena baxuagoa izan daiteke.

• kWh-ei, litroei eta programaren iraupenari buruzko balio errealak aldatu egin daitezke uraren presioaren etatenperaturaren arabera, garbigailua dagoen tokiko temperaturaren arabera, sareko tentsoan egon daitezkeengorabeheren arabera, arropa mota eta kopuruaren arabera eta aukera daitezkeen funtio desberdinen arabera.
