FE 8214 - Garbigailu FAGOR - Doako erabiltzaile-eskuliburua

Produktu mota	Aurreko karga duen garbigailua
Marka	Fagor
Modeloa	FE 8214
Garbitzeko gaitasuna	8 kg / 9 kg bertsioaren arabera
Neurriak (G x Z x S)	850 x 600 x 600 mm
Gehienezko zentrifugatze-abiadura	1400 bira/min
Uraren presioa	0,05 eta 1 MPa (0,5 eta 10 kg/cm²)
Elikatze elektrikoa	230 V ~ 50 Hz
Gehienezko potentzia	Ikusi plaka (2200 W inguru)
Programa kopurua	15 programa nagusi
Programak	Kotoia, Sintetikoak, Sentikor/Artilea, Flash 30 min, Express 15 min, Mix 45 min, etab.
Funtzio osagarriak	Atzeratutako abioa, Haurren segurtasuna, Erraz lisatzea, Garbiketa gehiago, Denbora murriztea
Pantaila	Pantaila geratzen den denbora erakusten (b-d-e modeloak)
Diagnostiko sistema	Bai, akats-kodeak pantailan edo argietan
Danborraren materiala	Altzairu herdoilgaitza
Produktuen ontzia	3 konpartimentu: garbiketa, aurre-garbiketa, irazkigarria
Plano azpiko instalazioa	Posiblea (txertatze-neurriak 600x600x850 mm)
Hornitutako osagarriak	Sarrerako eta isurketa-hodiak, erabiltzaile-eskuliburua
Mantentze-lana	Hilero produktuen ontzia garbitzea, urtean iragazkia
Energia-klasea	Ez zehaztua (kontsumoa programaren arabera aldatzen da)

Maiz egiten diren galderak - FE 8214 FAGOR

Nola instalatu behar bezala Fagor FE 8214 garbigailua?

Deskaxolatu aparatua garraio-torlojuak kenduz. Lotu ura sartzeko (sarrerako iragazkia) eta isurketa-hodiak. Nibelatu aparatua oinak erregulatuz. Konektatu lurreko entxufe batera. Ikusi instalazio-gida eskema zehatzetarako.

Zer egin garbigailua urez betetzen ez bada?

Egiaztatu ur-txorrota irekita dagoela eta sarrerako iragazkia ez dagoela trabatuta. Arazoak jarraitzen badu, maila-sentsorea edo balbula elektrikoa akastuna izan daiteke. Jarri harremanetan zerbitzu teknikoarekin.

Nola erabili atzeratutako abioa?

Hautatu zure programa, eta sakatu atzeratutako abioaren tekla (⚫). Doitu nahi den atzerapena. Zikloa automatikoki hasiko da aukeratutako orduan. Zenbait modelok abiora arteko geratzen den denbora erakusten dute.

Zergatik ez du nire garbigailuak ura isurtzen?

Egiaztatu isurketa-iragazkia aurreko beheko aldean (garbitu trabatuta badago). Ziurtatu isurketa-hodia ez dagoela tolestuta edo trabatuta. Arazoak jarraitzen badu, isurketa-ponpa akastuna izan daiteke.

Nola aktibatu haurren segurtasuna?

Eutsi blokeo-teklari () sakatuta 3 segundoz. Argia piztuko da. Desaktibatzeko, errepikatu ekintza bera. Honek haurrek ezarpenak aldatzea eragozten du.

Zein programa egokiak dira artilerako?

Erabili Sentikor/Artilea programa (hotza edo 30°C). Gehienezko gaitasuna 2 kg da. Erabili detergente likidoa. Saihestu abiadura handiko zentrifugatzea.

Zer esan nahi du erakutsitako errore-kodeak?

Garbigailuak diagnostiko-sistema du. Adibidez, argia keinuka badabil, ikusi eskuliburuaren diagnostiko atala. Kode arruntek betetze, isurketa edo ate irekitzeko arazoa adierazten dute. Jarri harremanetan zerbitzu teknikoarekin zerrendatu gabeko kodeetarako.

Nola garbitu produktuen ontzia?

Kendu ontzia zuregana tiratuz. Garbitu ur epelarekin eskuila leun batez hilean behin. Garbitu baita irazkigarriaren konpartimentua. Jarri bere lekuan lehortu ondoren.

Enkastratu dezaket garbigailu hau lan-plano baten azpian?

Bai, txertatze-neurriak 600 x 600 x 850 mm dira. Goiko estalkia kendu behar bada, jarri harremanetan teknikari batekin. Korronte-hartunea irisgarria egon behar da instalatu ondoren.

Nola murriztu garbiketa-denbora?

Erabili Denbora murriztea () funtzioa Kotoia edo Sintetikoak programetan. b-d-e modeloetan, sakatu hainbat aldiz iraupena mailez murrizteko. Argiak adierazten du murrizketa aktibatuta dagoela.

ERABILTZAILE-ESKULIBURUA FE 8214 FAGOR

2.6 Retardo horario G. Garbitzen hasteko ordua atzeratu egin dezakezu.

2.7 Posta en marcha ou pausa

4.2 Vibracións ou ruídos. Ikusi ongi instalatuta dagoen (eskuliburu honetako 1.1 eta 1.4).

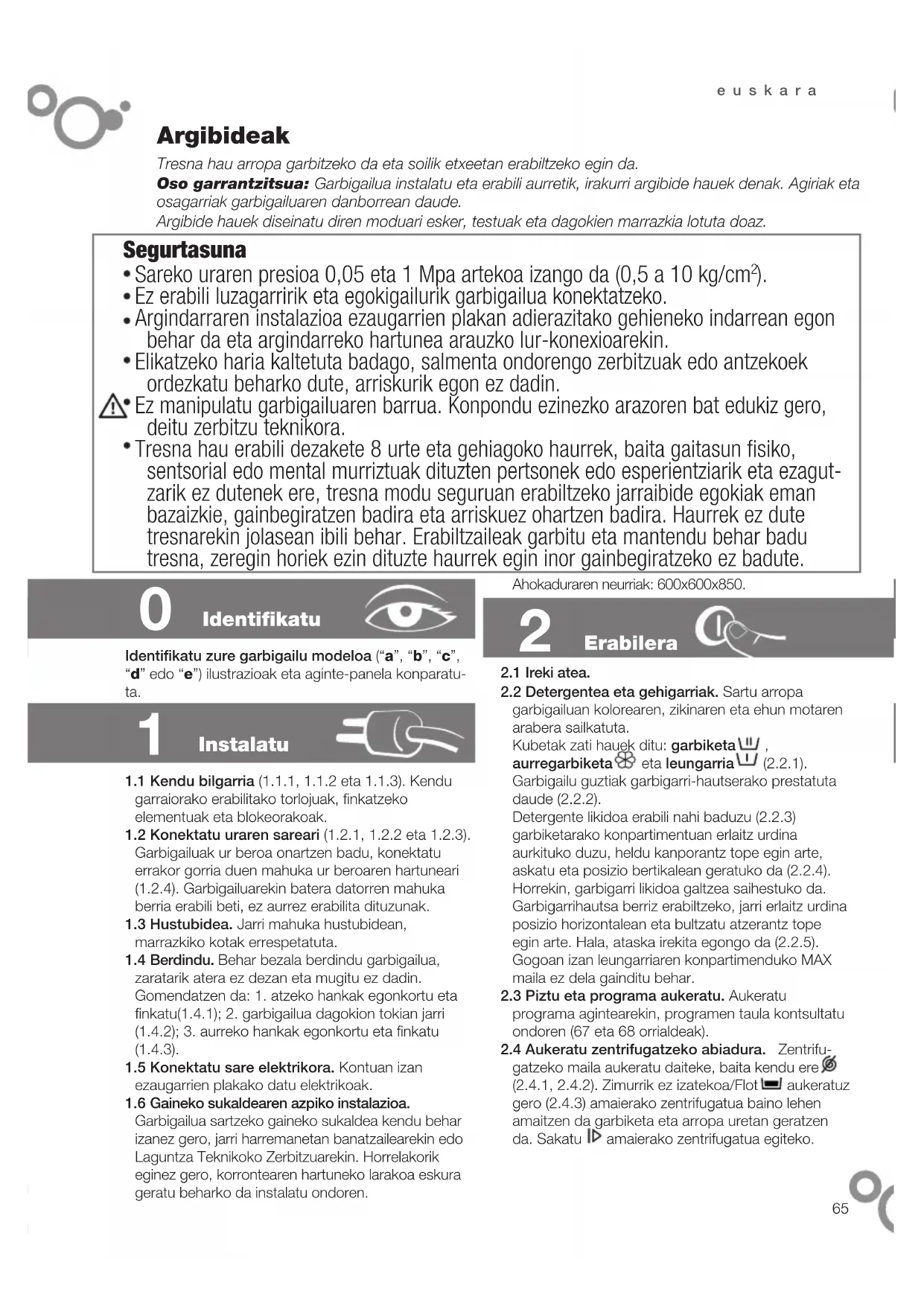

Tresna hau arropa garbitzeko da eta soilik etxeetan erabiltzeko egin da.

Oso garrantzitsua: Garbigailua instalatu eta erabili aurretik, irakurri argibide hauek denak. Agiriak eta osagarriak garbigailuaren danborrean daude.

Argibide hauek diseinatu diren moduari esker, testuak eta dagokien marrazkia lotuta doaz.

Segurtasuna

• Sareko uraren presioa 0,05 eta 1 Mpa artekoa izango da (0,5 a 10 kg/cm²).
• Ez erabili luzagarririk eta egokigailurik garbigailua konektatzeko.
• Argindarraren instalazioa ezaugarrien plakan adierazitako gehieneko indarrean egon behar da eta argindarreko hartunea arauzko lur-konexioarekin.
• Elikatzeko haria kaltetuta badago, salmenta ondorengo zerbitzuak edo antzekoek ordezkatu beharko dute, arriskurik egon ez dadin.

⚠️ Ez manipulatu garbigailuaren barrua. Konpondu ezinezko arazoren bat edukiz gero, deitu zerbitzu teknikora.

- Tresna hau erabili dezakete 8 urte eta gehiagoko haurrek, baita gaitasun fisiko, sentsorial edo mental murriztuak dituzten pertsonek edo esperientziarik eta ezagut-zarik ez dutenek ere, tresna modu seguruan erabiltzeko jarraibide egokiak eman bazaizkie, gainbegiratzen badira eta arriskuez ohartzen badira. Haurrek ez dute tresnarekin jolasean ibili behar. Erabiltzaileak garbitu eta mantendu behar badu tresna, zeregin horiek ezin dituzte haurrek egin inor gainbegiratzeko ez badute.

Identifikatu

Identifikatu zure garbigailu modeloa ("a", "b", "c", "d" edo "e") ilustrazioak eta aginte-panela konparatuta.

Instalatu

1.1 Kendu bilgarria (1.1.1, 1.1.2 eta 1.1.3). Kendu garraiorako erabilitako torlojuak, finkatzeko elementuak eta blokeorakoak.
1.2 Konektatu uraren sareari (1.2.1, 1.2.2 eta 1.2.3).
Garbigailuak ur beroa onartzen badu, konektatu errakor gorria duen mahuka ur beroaren hartuneari (1.2.4). Garbigailuarekin batera datorren mahuka berria erabili beti, ez aurrez erabilita dituzunak.
1.3 Hustubidea. Jarri mahuka hustubidean, marrazkiko kotak errespetatuta.
1.4 Berdindu. Behar bezala berdindu garbigailua, zaratarik atera ez dezan eta mugitu ez dadin. Gomendatzen da: 1. atzeko hankak egonkortu eta finkatu(1.4.1); 2. garbigailua dagokion tokian jarri (1.4.2); 3. aurreko hankak egonkortu eta finkatu (1.4.3).
1.5 Konektatu sare elektrikora. Kontuan izan ezaugarrien plakako datu elektrikoak.
1.6 Gaineko sukaldearen azpiko instalazioa.
Garbigailua sartzeko gaineko sukaldea kendu behar izanez gero, jarri harremanetan banatzailearekin edo Laguntza Teknikoko Zerbitzuarekin. Horrelakorik eginez gero, korrontearen hartuneko larakoa eskura geratu beharko da instalatu ondoren.

Ahokaduraren neurriak: 600x600x850.

Erabilera

2.1 Ireki atea.

2.2 Detergentea eta gehigarriak. Sartu arropa garbigailuan kolorearen, zikinaren eta ehun motaren arabera sailkatuta.

Kubetak zati hauek ditu: garbiketa 📊, aurregarbiketa ⚙ eta leungarria 📊 (2.2.1).

Garbigailu guztiak garbigarri-hautserako prestatuta daude (2.2.2).

Detergente likidoa erabili nahi baduzu (2.2.3) garbiketarako konpartimentuan erlaitz urdina aurkituko duzu, heldu kanporantz tope egin arte, askatu eta posizio bertikalean geratuko da (2.2.4). Horrekin, garbigarri likidoa galtzea saihestuko da. Garbigarrihautsa berriz erabiltzeko, jarri erlaitz urdina posizio horizontalean eta bultzatu atzerantz tope egin arte. Hala, ataska irekita egongo da (2.2.5). Gogoan izan leungarriaren konpartimenduko MAX maila ez dela gainditu behar.

2.3 Piztu eta programa aukeratu. Aukeratu programa agintearekin, programen taula kontsultatu ondoren (67 eta 68 orrialdeak).

2.4 Aukeratu zentrifugatzeko abiadura. Zentrifugatzeko maila aukeratu daiteke, baita kendu ere (2.4.1, 2.4.2). Zimurrik ez izatekoa/Flot 📁 aukeratuz gero (2.4.3) amaierako zentrifugatua baino lehen amaitzen da garbiketa eta arropa uretan geratzen da. Sakatu ▶ amaierako zentrifugatua egiteko.

BATAZBESTEKOHONDARHEZETASUNA* (%)	GARBIGAILUAREN GEHIENEZKOZENTRIFUGAZIO ABIADURA (r.p.m)
	600	800	1000	1200	1400
KOTOI programak	80	71	62	53	52
Programa SINTETIKOAK	80	70	70	70
LANA programak	100	90	90	90
Programa AZKARRA	100	90	80	80

*Hondar hezetasuna: zentrifugazio fasearen amaieran arropak duen hezetasuna da.

2.5 Funtzio gehigarriak:

• Erraz lisatzekoa 📄 : zimur gutxiago sortzen dira.
• Urberritze estra 📋: haurren eta azal sentibera dutenen arropak babesten ditu.

• Programaren denbora murriztea 📋: funtzio hau erabiltzea komeni da, arropak oso zikinak daudenean izan ezik. Funtzio honi esker, energia eta denbora aurrezten da. Era berean, arropak gutxiago hondatzen dira.

• "a-c" modeloak -> Behin sakatuta garbiketa-aldia laburtuko duzu.

• "b-d-e" modeloak -> denbora murrizteko botoian sakatuta aukeratutako programaren iraupena 3 alditan laburtuko ahal izango duzu. Pantailan bertan laburtutako programaren iraupena azalduko da.

2.6 Ordutegia atzeratu G. Garbitzen hasteko ordua atzeratu egin dezakezu.

2.7 Abian jarri eta geratu

2.8 Blokeoa . Tekla(k) 3 segundooz sakatuta edukiz gero, blokeoa aktibatzen da, umeek manipulatu ez dezaten. Desaktibatzeko, beste 3 segundooz sakatu behar da/dira tekla(k).
2.9 Garbiketa prozesua. Programaren faseak egiazta ditzakezu. Falta den denbora "b-d-e" modeloetan baino ezin da ikusi.

Erabilera gomendioak:

• Garbigailua instalatutakoan aurre-garbiketa bat egin behar da eta zuzen dabilen ikusi (garbiketa normala, arroparik gabe eta 90°C-tan).
• Arropa txikiak garbitzeko (eskuzapiak eta barruko arropa) poltsa bat erabili.
• Garbigailuentzako detergente mota oro erabil daiteke. Detergente likidoak gomendatzen dira, edozein ehun mota temperatura baxuan (gehienez 40°C) garbitu beharrez gero. Artilezko ehunak garbitzeko, ez da detergente-hautsa erabiltzea gomendatzen.

Erabilera oharrak:

1. Arropa gehiago sartzeko, |sakatuta, garbigailua geratu baduzu, ziurtatu uraren maila ez dela atera iristen.
2. Funtzio gehigarriak (ETA) erabiliz gero, denbora gehiago behar da garbitzeko.
3. Garbiketa-programa amaitu ondoren, hobe da eskotila zabalik uztea barruko aldea egurasteko. Baliteke 2 minutu itxaron behar izatea ireki ahal izateko. "a-b-c-d" ereduetan ziurtatu STOP argia keinuka dagoela. "e" motako modeloetan, zain egon itzali arte.

Mantentzea

3.1 Detergentearen konpartimendua garbiketa. Hilean behin egitea komeni da.
3.2 Iragazkiaren garbiketa. Urtean behin egitea komeni da.

Kanpotik garbitzeko, erabili erretzen ez duten produktuak eta ongi lehortu oihal leun batekin.

Diagnostikoak

4.1 Garbigailuak diagnostikorako sistema bat du eta gorabehera oro hauteman eta horren berri ematen du. Pantailan ikusi ahal izango duzu edo aginte-paneleko argiak kliskatzen hasten direnean.

4.1.1 Garbigailuan ez da urik sartzen. Uraren hornidura eta sarrerako txorrota gainbegiratu edo sarrerako iragazkia garbitu.
4.1.2 Ez du urik husten, ezta zentrifugatu ere. Begiratu iragazkiaren egoera.
4.1.3 Ez du zentrifugatzen. Mugitu arropa eta aukeratu berriro zentrifugatzeko.
4.1.4 Ez da martxan jartzen. Begiratu atea ongi itxita ote dagoen
4.1.5 Beste edozein koderekin. Zerbitzu teknikoetara deitu.

4.2 Dardarak edo zaratak. Ikusi ongi instalatuta dagoen (eskuliburu honetako 1.1 eta 1.4).
4.3 Ura konpartimenduan. Begiratu detergentearen konpartimendua garbi ote dagoen (3.1).

Ingurumena

Ingurumena zaintzeko diseinatu da garbigailua.

Pantailako kontrastea. 20 minutu inguru igarotakoan, pantaila ilundu egiten da, energia aurrezteko. Pantaila aktibatzeko, sakatu edozein tekla edo eman bira aginteari.

Ingurumena errespetatzen du. Kargatu garbigailuko programa bakoitza gomendatutako gehieneko gaitasunarekin. Ahal duzun bakoitzean, saihestu aurre-garbiketa. Ez erabili detergente gehiegi. Erabili urberritze estra 📄, azal sentibera duten pertsonen arropekin.

Tresna elektriko eta elektronikoen hondarren kudeaketa.

Ez bota tresnak etxeko gainerako hondarrekin batera. Eraman zure garbigailua biltzeko zentro berezi batetara. Etxeko elektrotresnak birziklatuz gero, osasunarentzako eta ingurumenarentzako ondorio negatiboak saihesten dira eta energia eta baliabideak aurrezten dira.

Informazio gehiagorako, jarri harremanetan tokiko agintariekin edo garbigailua erositako dendarekin.

Programa-taula

Programa	Zikinkeria	Edukiera (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. 📣otoia hotza	Oso arina	8/9	0,10	58	111	0,15	60	112
2. 📣otoia 30°C	Arina	8/9	0,35	58	107	0,35	60	108
3.(*) 📣otoia 40°C	Normala	8/9	0,70	58	174	0,70	60	170
4.(*) 📣otoia 60°C	Normala	8/9	0,99	58	177	1,35	60	178
5. 📣otoia 90°C	Handia	8/9	2,50	62	133	2,70	64	135
6. 📣Sintetikoa hotza	Oso arina	4/4,5	0,10	54	79	0,15	58	79
7. 📣Sintetikoa 30°C	Arina	4/4,5	0,25	54	83	0,25	58	84
8. 📣Sintetikoa 40°C	Arina	4/4,5	0,55	54	88	0,55	58	89
9. 📣Sintetikoa 60°C	Normala	4/4,5	1,15	54	105	1,30	58	108
10. 📛Urrregarbiketa	Handia	8/9	1,50	68	123	1,60	73	125
11. 📞entrifugazioa		8/9	0,05	0	12	0,05	0	12
12. 📌Irberritzea		8/9	0,05	40	28	0,10	42	28
13. 📖Delikatua/artile 30°C	Arina	2	0,35	59	37	0,35	65	37
14. 📖Delikatua/artile hotza	Oso arina	2	0,05	59	30	0,05	65	30
15. Azkarra 30 min	Arina	4	0,20	40	30	0,20	45	30
16. Express 15 min	Oso arina	2	0,05	25	15	0,05	30	15
17. Mistoa 45 min	Arina	4,5	0,60	42	45	0,60	42	45

(*) Kotoizko programa normalak, 40°C eta 60°C-tara energia eta ur kontsumo konbinatuan eraginkorragoak eta ohiko zikina duten kotoizko ehunak garbitzeko egokiak.

OHARRAK

- "Itzalita moduan" eta "itzali gabe moduan" kontsumitutako indarra < 1 W.

- Uraren temperatura eta garbitzeko zikloan adierazitakoa desberdinak izan daitezke, urarena baxuagoa izan daiteke.

- kWh-ei, litroei eta programaren iraupenari buruzko balio errealak aldatu egin daitezke uraren presioaren eta temperaturaren arabera, garbigailua dagoen tokiko tenperaturaren arabera, sareko tentsioan egon daitezkeen gorabeheren arabera, arropa mota eta kopuruaren arabera eta aukera daitezkeen funtzio desberdinen arabera.

Programa-taula

Programa	Tenperatura	Edukiera (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
	frío, 30°C, 50°C, 90°C	8/9	0,10-2,50	58-64	111-133	0,15-2,70	60-58	112-135
1. 📄otoia	60°C (*)	8/9	0,99	58	177	1,35	60	178
	40°C (*)	8/9	0,70	58	174	0,70	60	170
2. 🚫intetikoak	frío, 30°C, 40°C, 50°C, 60°C	4/4,5	0,10-1,15	54	79-105	0,15-1,30	58	79-108
3. 🚫delikatuak	frío, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. 🚫artilea	frío, 30°C, 40°C	2	0,05-0,35	59	30-37	0,05-0,35	65	30-37
5. 🚫skuz garbitzea	frío	2	0,05	59	30	0,05	65	30
6. 🚫urberritzea		8/9	0,05	40	28	0,05	42	28
7. 🚫centrifugazioa		8/9	0,05	0	12	0,05	0	12
8. Edredoia	30°C	4/4,5	0,25	54	83	0,25	58	84
9. 🚫Aurregarbiketa	60°C	8/9	1,50	68	123	1,50	73	125
10. 🚫sport	frío, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. 🚫Alkandorak	frío, 30°C, 40°C	4/4,5	0,10-0,60	54	79-88	0,15-0,60	58	79-89
12. 🚫Ampa iluna	frío, 30°C, 40°C	4/4,5	0,15-0,55	74	90-99	0,15-0,55	74	90-99
13. Azkarra 30 min	30°C	4	0,20	40	30	0,20	45	30
14. Express 15 min	frío	2	0,05	25	15	0,05	30	15
15. Mistoa 45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) Kotoizko programa normalak, 40°C eta 60°C-tara energia eta ur kontsumo konbinatuan eraginkorragoak eta ohiko zikina duten kotoizko ehunak garbitzeko egokiak.

OHARRAK

- "Itzalita moduan" eta "itzali gabe moduan" kontsumitutako indarra < 1 W.

- Uraren temperatura eta garbitzeko zikloan adierazitakoa desberdinak izan daitezke, urarena baxuagoa izan daiteke.

- kWh-ei, litroei eta programaren iraupenari buruzko balio errealak aldatu egin daitezke uraren presioaren eta temperaturaren arabera, garbigailua dagoen tokiko tenperaturaren arabera, sareko tentsioan egon daitezkeen gorabeheren arabera, arropa mota eta kopuruaren arabera eta aukera daitezkeen funtzio desberdinen arabera.
