FE 8214 - Waschmaschine FAGOR - Kostenlose Bedienungsanleitung

Produkttyp	Frontlader
Marke	Fagor
Modell	FE 8214
Waschkapazität	8 kg / 9 kg je nach Version
Abmessungen (H x B x T)	850 x 600 x 600 mm
Maximale Schleuderumdrehungen	1400 U/min
Wasserdruck	0,05 bis 1 MPa (0,5 bis 10 kg/cm²)
Stromversorgung	230 V ~ 50 Hz
Maximalleistung	Siehe Typenschild (ca. 2200 W)
Anzahl der Programme	15 Hauptprogramme
Programme	Baumwolle, Synthetik, Feinwäsche/Wolle, Flash 30 Minuten, Express 15 Minuten, Mix 45 Minuten, usw.
Zusatzfunktionen	Zeitvorwahl, Kindersicherung, Bügelleicht, Extraspülen, Zeitreduzierung
Display	Bildschirm mit Restzeitanzeige (Modelle b-d-e)
Diagnosesystem	Ja, Fehlercodes auf Display oder Leuchten
Trommelmaterial	Edelstahl
Waschmittelschublade	3 Fächer: Hauptwäsche, Vorwäsche, Weichspüler
Unterbau-Installation	Möglich (Nischenmaße 600x600x850 mm)
Mitgeliefertes Zubehör	Zulauf- und Ablaufschläuche, Bedienungsanleitung
Pflege	Monatliche Reinigung der Waschmittelschublade, jährliche Reinigung des Filters
Energieklasse	Nicht angegeben (Verbrauch variiert je nach Programm)

Häufig gestellte Fragen - FE 8214 FAGOR

Wie installiere ich die Waschmaschine Fagor FE 8214 korrekt?

Packen Sie das Gerät aus, indem Sie die Transportschrauben entfernen. Schließen Sie die Wasserzulaufschläuche (Eingangsfilter) und den Ablaufschlauch an. Nivellieren Sie das Gerät durch Einstellen der Füße. Schließen Sie es an eine geerdete Steckdose an. Konsultieren Sie die Installationsanleitung für detaillierte Abbildungen.

Was tun, wenn sich die Waschmaschine nicht mit Wasser füllt?

Überprüfen Sie, ob der Wasserhahn geöffnet ist und der Eingangsfilter nicht verstopft ist. Wenn das Problem weiterhin besteht, könnte der Niveausensor oder das Magnetventil defekt sein. Kontaktieren Sie den technischen Kundendienst.

Wie verwende ich die Zeitvorwahl?

Wählen Sie Ihr Programm aus und drücken Sie dann die Taste für die Zeitvorwahl (⚫). Stellen Sie die gewünschte Verzögerung ein. Der Zyklus startet automatisch zur gewählten Zeit. Einige Modelle zeigen die verbleibende Zeit vor dem Start an.

Warum pumpt meine Waschmaschine nicht ab?

Überprüfen Sie den Ablauffilter unten vorne (reinigen Sie ihn, wenn er verstopft ist). Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder verstopft ist. Wenn das Problem weiterhin besteht, könnte die Ablaufpumpe defekt sein.

Wie aktiviere ich die Kindersicherung?

Halten Sie die Verriegelungstaste () 3 Sekunden lang gedrückt. Eine Kontrollleuchte leuchtet auf. Zum Deaktivieren wiederholen Sie die gleiche Aktion. Dies verhindert, dass Kinder die Einstellungen ändern.

Welche Programme sind für Wolle geeignet?

Verwenden Sie das Programm Feinwäsche/Wolle (kalt oder 30°C). Die maximale Beladung beträgt 2 kg. Verwenden Sie Flüssigwaschmittel. Vermeiden Sie das Schleudern mit hoher Drehzahl.

Was bedeutet der angezeigte Fehlercode?

Die Waschmaschine verfügt über ein Diagnosesystem. Wenn zum Beispiel die Kontrollleuchte blinkt, schlagen Sie im Diagnoseabschnitt des Handbuchs nach. Häufige Codes weisen auf ein Problem mit der Befüllung, dem Abpumpen oder der Türöffnung hin. Kontaktieren Sie den technischen Kundendienst für nicht aufgeführte Codes.

Wie reinige ich die Waschmittelschublade?

Ziehen Sie die Schublade zu sich heraus. Waschen Sie sie einmal im Monat mit lauwarmem Wasser und einer weichen Bürste. Reinigen Sie auch das Weichspülerfach. Setzen Sie sie nach dem Trocknen wieder ein.

Kann ich diese Waschmaschine unter einer Arbeitsplatte einbauen?

Ja, die Nischenmaße betragen 600 x 600 x 850 mm. Wenn die obere Abdeckung entfernt werden muss, wenden Sie sich an einen Techniker. Die Steckdose muss nach der Installation zugänglich bleiben.

Wie kann ich die Waschzeit verkürzen?

Verwenden Sie die Funktion Zeitreduzierung () bei den Programmen Baumwolle oder Synthetik. Drücken Sie bei den Modellen b-d-e mehrmals, um die Dauer schrittweise zu reduzieren. Die Kontrollleuchte zeigt die aktive Reduzierung an.

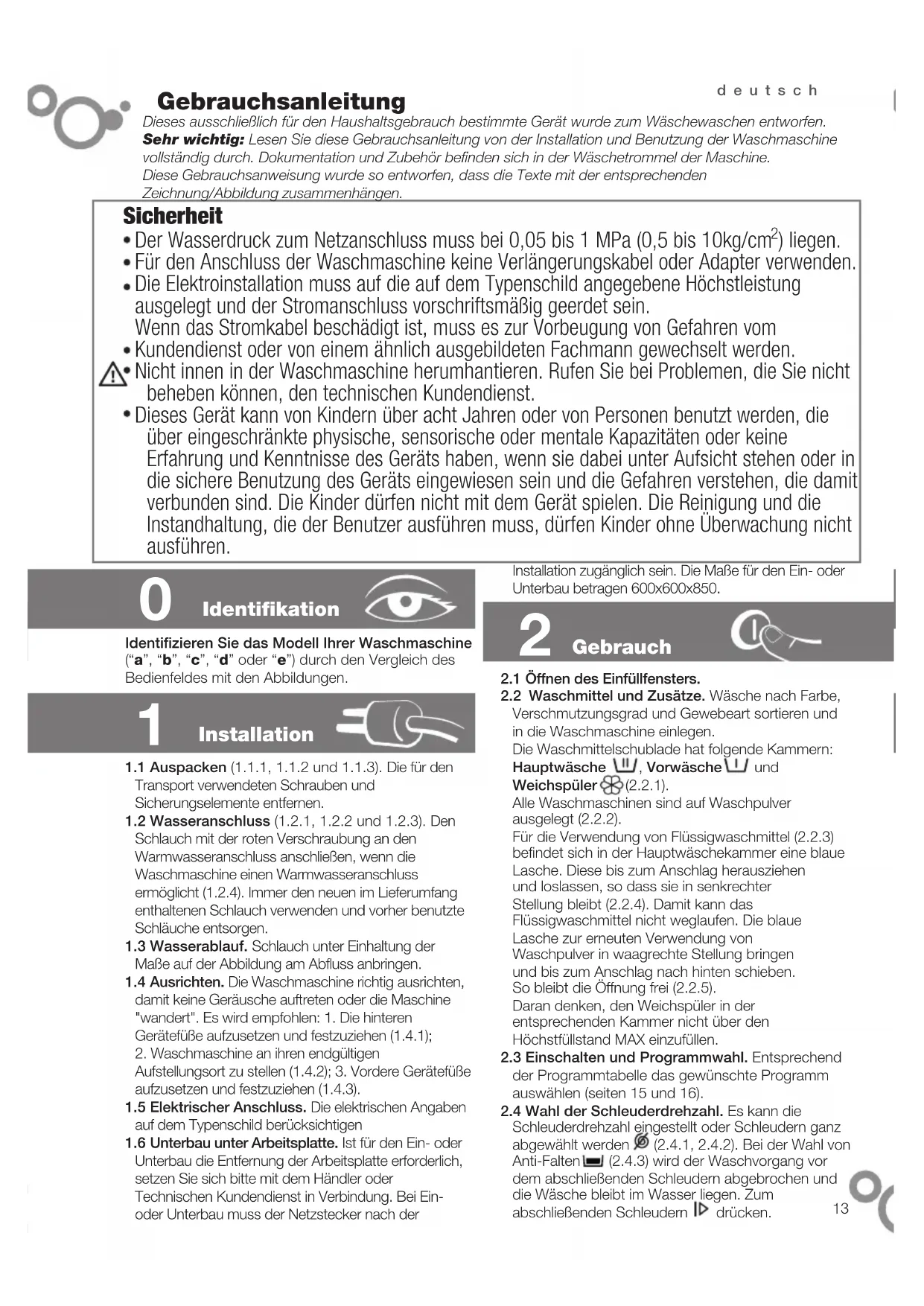

BEDIENUNGSANLEITUNG FE 8214 FAGOR

Dieses ausschließlich für den Haushaltsgebrauch bestimmte Gerät wurde zum Wäschewaschen entworfen.

Sehr wichtig: Lesen Sie diese Gebrauchsanleitung von der Installation und Benutzung der Waschmaschine vollständig durch. Dokumentation und Zubehör befinden sich in der Wäschetrommel der Maschine.

Diese Gebrauchsanweisung wurde so entworfen, dass die Texte mit der entsprechenden Zeichnung/Abbildung zusammenhängen.

Sicherheit

• Der Wasserdruck zum Netzanschluss muss bei 0,05 bis 1 MPa (0,5 bis 10kg/cm²) liegen.
• Für den Anschluss der Waschmaschine keine Verlängerungskabel oder Adapter verwenden.
• Die Elektroinstallation muss auf die auf dem Typenschild angegebene Höchstleistung ausgelegt und der Stromanschluss vorschriftsmäßig geerdet sein.
  Wenn das Stromkabel beschädigt ist, muss es zur Vorbeugung von Gefahren vom

- Kundendienst oder von einem ähnlich ausgebildeten Fachmann gewechselt werden.

Nicht innen in der Waschmaschine herumhantieren. Rufen Sie bei Problemen, die Sie nicht beheben können, den technischen Kundendienst.

- Dieses Gerät kann von Kindern über acht Jahren oder von Personen benutzt werden, die über eingeschränkte physische, sensorische oder mentale Kapazitäten oder keine Erfahrung und Kenntnisse des Geräts haben, wenn sie dabei unter Aufsicht stehen oder in die sichere Benutzung des Geräts eingewiesen sein und die Gefahren verstehen, die damit verbunden sind. Die Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und die Instandhaltung, die der Benutzer ausführen muss, dürfen Kinder ohne Überwachung nicht ausführen.

Identifikation

Identifizieren Sie das Modell Ihrer Waschmaschine

("a", "b", "c", "d" oder "e") durch den Vergleich des Bedienfeldes mit den Abbildungen.

Installation

1.1 Auspacken (1.1.1, 1.1.2 und 1.1.3). Die für den Transport verwendeten Schrauben und Sicherungselemente entfernen.

1.2 Wasseranschluss (1.2.1, 1.2.2 und 1.2.3). Den Schlauch mit der roten Verschraubung an den Warmwasseranschluss anschließen, wenn die Waschmaschine einen Warmwasseranschluss ermöglicht (1.2.4). Immer den neuen im Lieferumfang enthaltenen Schlauch verwenden und vorher benutzte Schläuche entsorgen.

1.3 Wasserablauf. Schlauch unter Einhaltung der Maße auf der Abbildung am Abfluss anbringen.

1.4 Ausrichten. Die Waschmaschine richtig ausrichten, damit keine Geräusche auftreten oder die Maschine "wandert". Es wird empfohlen: 1. Die hinteren Gerätefüße aufzusetzen und festzuziehen (1.4.1); 2. Waschmaschine an ihren endgültigen Aufstellungsort zu stellen (1.4.2); 3. Vordere Gerätefüße aufzusetzen und festzuziehen (1.4.3).

1.5 Elektrischer Anschluss. Die elektrischen Angaben auf dem Typenschild berücksichtigen

1.6 Unterbau unter Arbeitsplatte. Ist für den Ein- oder Unterbau die Entfernung der Arbeitsplatte erforderlich, setzen Sie sich bitte mit dem Händler oder Technischen Kundendienst in Verbindung. Bei Ein- oder Unterbau muss der Netzstecker nach der

Installation zugänglich sein. Die Maße für den Ein- oder Unterbau betragen 600x600x850.

Gebrauch

2.1 Öffnen des Einfüllfensters.

2.2 Waschmittel und Zusätze. Wäsche nach Farbe, Verschmutzungsgrad und Gewebeart sortieren und in die Waschmaschine einlegen.

Die Waschmittelschublade hat folgende Kammern: Hauptwäsche ⏻, Vorwäsche ⏻ und Weichspüler ✿ (2.2.1).

Alle Waschmaschinen sind auf Waschpulver ausgelegt (2.2.2).

Für die Verwendung von Flüssigwaschmittel (2.2.3) befindet sich in der Hauptwäschekammer eine blaue Lasche. Diese bis zum Anschlag herausziehen und loslassen, so dass sie in senkrechter Stellung bleibt (2.2.4). Damit kann das Flüssigwaschmittel nicht weglaufen. Die blaue Lasche zur erneuten Verwendung von Waschpulver in waagrechte Stellung bringen und bis zum Anschlag nach hinten schieben. So bleibt die Öffnung frei (2.2.5).

Daran denken, den Weichspüler in der entsprechenden Kammer nicht über den Höchstfüllstand MAX einzufüllen.

2.3 Einschalten und Programmwahl. Entsprechend der Programmtabelle das gewünschte Programm auswählen (seiten 15 und 16).

2.4 Wahl der Schleuderdrehzahl. Es kann die Schleuderdrehzahl eingestellt oder Schleudern ganz abgewählt werden Ⓞ (2.4.1, 2.4.2). Bei der Wahl von Anti-Falten 📁 (2.4.3) wird der Waschvorgang vor dem abschließenden Schleudern abgebrochen und die Wäsche bleibt im Wasser liegen. Zum abschließenden Schleudern ▶ drücken.

DURCHSCHNITTLICHE RESTFEUCHTIGKEIT* (%)

MAXIMALE GESCHWINDIGKEIT ZUM SCHLEUDERN DER WASCHMASCHINE (UPM)
600	800	1000	1200	1400

Programme für BAUMWOLLE	80	71	62	53	52
Programme für SYTHETISCHE STOFFE	80	70	70	70	70
Programme für WOLLE	100	90	90	90	90
KURZPROGRAMME	100	90	80	80	80

* Restfeuchtigkeit: Menge der Feuchtigkeit, die nach dem Schleudem in der Kleidung verbleibt

2.5 Zusatzfunktionen:

• Bügelleicht 📄. Reduziert die Faltenbildung.
• Spülen extra 📄. Erlaubt eine Extraspülung für Kinderkleidung und Kleidung von Personen mit sensibler Haut.

• Zeitverkürzung ☺. die Benutzung ist außer für schmutzige Kleidung empfohlen. Diese Funktion erlaubt es, Energie und Zeit zu sparen. Gleichzeitig wird die Lebensdauer Ihrer Kleidung verlängert.

• Modelle "a-c" -> Einmaliges Drücken ermöglicht die Verkürzung der Waschzeit.

• Modelle "b-d-e" -> Durch Drücken der Schnellwaschtaste verringert sich die Dauer des gewählten Waschprogramms bis auf ein Drittel. Der Wert der Dauer des Schnellprogramms wird auf dem Display angezeigt.

2.6 Startzeitvorwahl ☑. Damit kann die Startzeit des Waschvorgangs verzögert werden.

2.7 Inbetriebnahme oder Pause

2.8 Sperre ☑ Durch 3 Sekunden langes Gedrückthalten der Taste(n) wird die Sperre aktiviert, damit Kinder nicht daran herumhantieren können. Sie wird aufgehoben, wenn die Taste(n) erneut 3 Sekunden lang gedrückt wird/werden.
2.9 Waschvorgang. Es kann festgestellt werden, in welcher Programmphase sich die Maschine befindet. Die noch ausstehende Zeit kann nur an den Modellen "b-d-e" abgelesen werden.

Gebrauchsempfehlungen:

• Gleich nach der Aufstellung der Waschmaschine muss eine Vorreinigung und Funktionsprüfung erfolgen (Normalwäsche, ohne Wäsche und bei 90 °C).
• Für kleine Wäschestücke wie Taschentücher und Unterwäsche Waschnetze verwenden.
• Es können alle Waschmittel für Waschmaschinen benutzt werden. Es wird empfohlen, flüssige Waschmittel für Programme mit niedrigen Temperaturen (maximal 40°C) und für alle Stofftypen zu benutzen. Es ist nicht empfohlen Waschpulver zum Waschen von Wolle zu benutzen.

Gebrauchshinweise:

1. Soll die Waschmaschine durch Drücken von zum Einlegen von mehr Wäsche angehalten ID werden, darauf achten, dass das Wasser nicht über der Öffnung des Einfüllfenster steht.
2. Die Zusatzfunktionen ( 📄 und 📋) verlängern die Waschzeit.
3. Nach Beendigung des Waschprogramms wird empfohlen, das Einfüllfenster zur Lüftung im Innenbereich offen zu lassen. Es kann eventuell erst nach zweiminütiger Wartezeit geöffnet werden. Bei den Modellen "a-b-c-d" sicherstellen, dass

das STOP Lämpchen blinkt. Bei den Modellen des Typs "e" warten, bis das Symbol ←erlischt

3 Instandhaltung

3.1 Reinigung der Waschmittelschublade. Es wird empfohlen, diese einmal im Monat zu reinigen.
3.2 Reinigung des Siebes im Wasserzulauf. Es wird empfohlen, diesen einmal im Jahr zu reinigen. Zur Außenreinigung nicht scheuernde

Reinigungsmittel, verwenden und mit einem weichen Tuch trocken reiben.

4 Diagnose

4.1 Die Waschmaschine ist mit einem Diagnosesystem ausgestattet, das jeden Zwischenfall erkennt und meldet. Die Störungen sind auf dem Display zu sehen oder bei Aufblinken der Anzeigelampen auf dem Bedienfeld.

4.1.1 Wasser läuft nicht in die Waschmaschine ein. Wasserversorgung oder Einlaufwasserhahn prüfen oder Sieb im Wasserzulauf reinigen.
4.1.2 Kein Wasserablauf oder Schleudern. Zustand des Siebes prüfen.
4.1.3 Maschine schleudert nicht. Wäsche auflockern und erneut den Schleudervorgang einstellen.
4.1.4 Programm läuft nicht an. Prüfen, dass das Einfüllfenster gut geschlossen ist.
4.1.5 Bei jedem anderen Code. Technischen Kundendienst benachrichtigen.

4.2 Schwingungen oder Geräusche. Richtige Aufstellung überprüfen (1.1 und 1.4 dieser Gebrauchsanleitung).

4.3 Wasser in der Waschmittelschublade. Prüfen, dass die Waschmittelschublade sauber ist (3.1).

5 Umwelt

Beim Entwurf der Waschmaschine wurde auf Umweltfreundlichkeit geachtet.

Displaykontrast. Das Display wird nach ca. 20 Minuten dunkel, um Strom zu sparen. Zur Aktivierung des Displays irgendeine Taste drücken oder den Programmwähler drehen.

Schützen Sie die Umwelt. Waschmaschine immer mit der für jedes Programm empfohlen Höchstmenge beladen. Das spart Wasser und Energie. Vorwäsche vermeiden, wann immer das möglich ist. Nicht zu viel Waschmittel verwenden. Bei Wäschestücken für Personen mit empfindlicher Haut Spülen extra einsetzen.

Entsorgung elektrischer und elektronischer Geräte. Die Geräte nicht zusammen mit dem allgemeinen Haushaltsmüll entsorgen. Führen Sie Ihre Waschmaschine einer speziellen Entsorgungsstelle zu. Durch das Recycling von Altgeräten werden eventuelle gesundheits- und umweltschädliche Wirkungen vermieden und Energie und Rohstoffe gespart.

Programmtabelle

Programme	Verschmutzung	Fassungs-vermögen (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Raumwolle kalt	Sehr leichte	8/9	0,10	58	111	0,15	60	112
2. Raumwolle 30°C	Leichte	8/9	0,35	58	107	0,35	60	108
3.(*) Baumwolle 40°C	Normale	8/9	0,70	58	174	0,70	60	170
4.(*) Baumwolle 60°C	Normale	8/9	0,99	58	177	1,35	60	178
5. Raumwolle 90°C	Schwere	8/9	2,50	62	133	2,70	64	135
6. Reinwäsche kalt	Sehr leichte	4/4,5	0,10	54	79	0,15	58	79
7. Reinwäsche 30°C	Leichte	4/4,5	0,25	54	83	0,25	58	84
8. Reinwäsche 40°C	Leichte	4/4,5	0,55	54	88	0,55	58	89
9. Reinwäsche 60°C	Normale	4/4,5	1,15	54	105	1,30	58	108
10. Lörwäsche	Schwere	8/9	1,50	68	123	1,60	73	125
11. Schleudern		8/9	0,05	0	12	0,05	0	12
12. Spülen		8/9	0,05	40	28	0,10	42	28
13. Pfegeleicht/wolle 30°C	Leichte	2	0,35	59	37	0,35	65	37
14. Pfegeleicht/wolle kalt	Sehr leichte	2	0,05	59	30	0,05	65	30
15. Kurzwäsche 30 min	Leichte	4	0,20	40	30	0,20	45	30
16. Express 15 min	Sehr leichte	2	0,05	25	15	0,05	30	15
17. Mix 45 min	Leichte	4,5	0,60	42	45	0,60	42	45

(*) Die Baumwoll-Programme 40°C und 60°C für normal verschmutze Baumwollkleidung sind effizientesten Programme im Bezug auf den Wasser- und Energieverbrauch.

HINWEISE

- Der Energieverbrauch im "ausgeschalteten Modus" und im "nicht ausgeschalteten Modus" <1 Watt.

- Die reale Temperatur des Wassers kann von der angezeigten Temperatur für den Waschzyklus abweichen und niedriger sein.

- Die realen Verbrauchswerte in kWh, Liter und Laufzeit des Programms können von den angezeigten abweichen. Dies hängt von der Temperatur und dem Druck des Wassers im Versorgungsnetz ab, sowie der Raumtemperatur, in dem die Waschmaschine steht.t. Dazu können Spannungsabweichung im Netz, kommen und Abweichungen gemäß Art und Menge der zu waschenden Kleidung und der gewählten Zusatzfunktionen.

Programmtabelle

Programme	Temperaturen	Fassungs-vermögen (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Baumwolle	kalt, 30°C, 50°C, 90°C	8/9	0,10-2,50	58-64	111-133	0,15-2,70	60-58	112-135
	60°C (*)	8/9	0,99	58	177	1,35	60	178
	40°C (*)	8/9	0,70	58	174	0,70	60	170
2. Reinwäsche	kalt, 30°C, 40°C, 50°C, 60°C	4/4,5	0,10-1,15	54	79-105	0,15-1,30	58	79-108
3. Pflegeleicht	kalt, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. Wolle	kalt, 30°C, 40°C	2	0,05-0,35	59	30-37	0,05-0,35	65	30-37
5. Handwäsche	kalt	2	0,05	59	30	0,05	65	30
6. Spülen Extra		8/9	0,05	40	28	0,05	42	28
7. Schleudern		8/9	0,05	0	12	0,05	0	12
8. Bettwäsche	30°C	4/4,5	0,25	54	83	0,25	58	84
9. Vorwäsche	60°C	8/9	1,50	68	123	1,50	73	125
10. Sport	kalt, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. Hemden	kalt, 30°C, 40°C	4/4,5	0,10-0,60	54	79-88	0,15-0,60	58	79-89
12. Punkle wäsche	kalt, 30°C, 40°C	4/4,5	0,15-0,55	74	90-99	0,15-0,55	74	90-99
13. Kurzwäsche 30 min	30°C	4	0,20	40	30	0,20	45	30
14. Express 15 min	kalt	2	0,05	25	15	0,05	30	15
15. Mix 45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) Die Baumwoll-Programme 40°C und 60°C für normal verschmutze Baumwollkleidung sind effizientesten Programme im Bezug auf den Wasser- und Energieverbrauch.

HINWEISE

- Der Energieverbrauch im "ausgeschalteten Modus" und im "nicht ausgeschalteten Modus" <1 Watt.

- Die reale Temperatur des Wassers kann von der angezeigten Temperatur für den Waschzyklus abweichen und niedriger sein.

- Die realen Verbrauchswerte in kWh, Liter und Laufzeit des Programms können von den angezeigten abweichen. Dies hängt von der Temperatur und dem Druck des Wassers im Versorgungsnetz ab, sowie der Raumtemperatur, in dem die Waschmaschine steht.t. Dazu können Spannungsabweichung im Netz, kommen und Abweichungen gemäß Art und Menge der zu waschenden Kleidung und der gewählten Zusatzfunktionen.
