FE 8214 - Lave-linge FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Marque	Fagor
Modèle	FE 8214
Capacité de lavage	8 kg / 9 kg selon version
Dimensions (H x L x P)	850 x 600 x 600 mm
Vitesse d'essorage maximale	1400 tr/min
Pression d'eau	0,05 à 1 MPa (0,5 à 10 kg/cm²)
Alimentation électrique	230 V ~ 50 Hz
Puissance maximale	Voir plaque signalétique (environ 2200 W)
Nombre de programmes	15 programmes principaux
Programmes	Coton, Synthétiques, Délicat/Laine, Flash 30 min, Express 15 min, Mix 45 min, etc.
Fonctions complémentaires	Départ différé, Sécurité enfants, Repassage facile, Rinçage plus, Réduction de temps
Affichage	Écran avec affichage du temps restant (modèles b-d-e)
Système de diagnostic	Oui, codes défauts sur écran ou voyants
Matériau du tambour	Acier inoxydable
Bac à produits	3 compartiments : lavage, prélavage, adoucissant
Installation sous plan	Possible (dimensions d'encastrement 600x600x850 mm)
Accessoires fournis	Tuyaux d'arrivée et de vidange, manuel d'utilisation
Entretien	Nettoyage mensuel du bac à produits, annuel du filtre
Classe énergétique	Non spécifiée (consommation variable selon programme)

FOIRE AUX QUESTIONS - FE 8214 FAGOR

Comment installer correctement le lave-linge Fagor FE 8214 ?

Déballez l'appareil en retirant les vis de transport. Raccordez les tuyaux d'arrivée d'eau (filtre d'entrée) et de vidange. Mettez à niveau l'appareil en réglant les pieds. Branchez sur une prise avec terre. Consultez le guide d'installation pour les schémas détaillés.

Que faire si le lave-linge ne se remplit pas d'eau ?

Vérifiez que le robinet d'eau est ouvert et que le filtre d'entrée n'est pas obstrué. Si le problème persiste, le capteur de niveau ou l'électrovanne peut être défectueux. Contactez le service technique.

Comment utiliser le départ différé ?

Sélectionnez votre programme, puis appuyez sur la touche de départ différé (⚫). Réglez le délai souhaité. Le cycle démarrera automatiquement à l'heure choisie. Certains modèles affichent le temps restant avant le départ.

Pourquoi mon lave-linge ne vidange-t-il pas ?

Vérifiez le filtre de vidange situé en bas à l'avant (nettoyez-le si obstrué). Assurez-vous que le tuyau de vidange n'est pas plié ou bouché. Si le problème persiste, la pompe de vidange peut être défectueuse.

Comment activer la sécurité enfants ?

Maintenez la touche de verrouillage () enfoncée pendant 3 secondes. Un voyant s'allume. Pour désactiver, répétez la même action. Cela empêche toute modification des réglages par les enfants.

Quels sont les programmes adaptés pour la laine ?

Utilisez le programme Délicat/Laine (froid ou 30°C). La capacité maximale est de 2 kg. Utilisez une lessive liquide. Évitez l'essorage à haute vitesse.

Que signifie le code d'erreur affiché ?

Le lave-linge dispose d'un système de diagnostic. Par exemple, si le voyant clignote, consultez la section diagnostic du manuel. Les codes courants indiquent un problème de remplissage, vidange ou ouverture de porte. Contactez le service technique pour les codes non listés.

Comment nettoyer le bac à produits ?

Retirez le bac en le tirant vers vous. Lavez-le à l'eau tiède avec une brosse douce une fois par mois. Nettoyez également le compartiment adoucissant. Remettez-le en place après séchage.

Puis-je encastrer ce lave-linge sous un plan de travail ?

Oui, les dimensions d'encastrement sont de 600 x 600 x 850 mm. Si le capot supérieur doit être retiré, contactez un technicien. La prise de courant doit rester accessible après installation.

Comment réduire le temps de lavage ?

Utilisez la fonction Réduction de temps () sur les programmes Coton ou Synthétiques. Sur les modèles b-d-e, appuyez plusieurs fois pour réduire la durée par paliers. Le voyant indique la réduction active.

MODE D'EMPLOI FE 8214 FAGOR

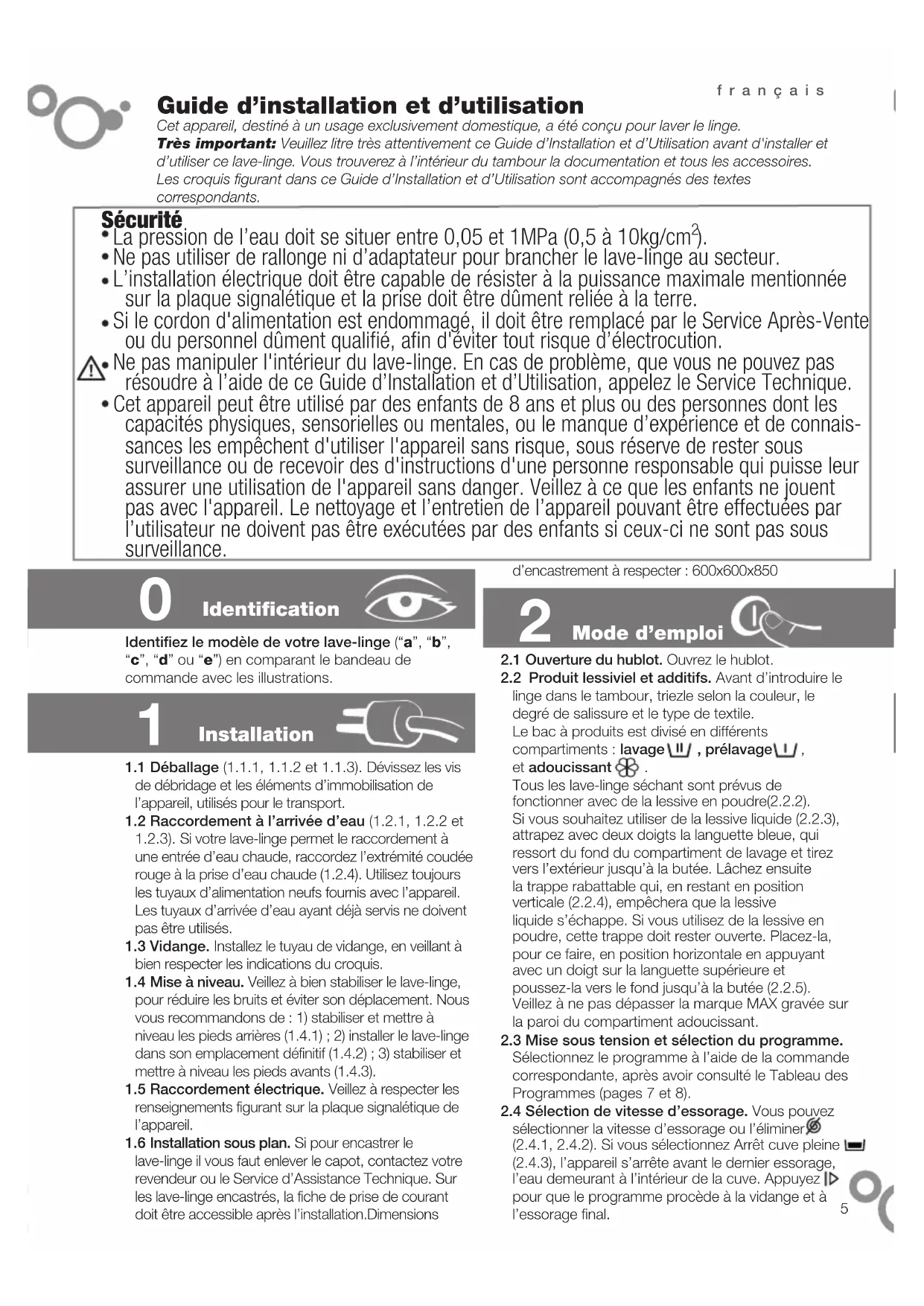

Guide d'installation et d'utilisation

Cet appareil, destiné à un usage exclusivement domestique, a été conçu pour laver le linge.

Très important: Veuillez litre très attentivement ce Guide d'Installation et d'Utilisation avant d'installer et d'utiliser ce lave-linge. Vous trouverez à l'intérieur du tambour la documentation et tous les accessoires. Les croquis figurant dans ce Guide d'Installation et d'Utilisation sont accompagnés des textes correspondants.

Sécurité

• La pression de l'eau doit se situer entre 0,05 et 1MPa (0,5 à 10kg/cm²).
- Ne pas utiliser de rallonge ni d'adaptateur pour brancher le lave-linge au secteur.
- L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
- Si le cordon d'alimentation est endommagé, il doit être remplacé par le Service Après-Vente ou du personnel dûment qualifié, afin d'éviter tout risque d'électrocution.

⚠️ Ne pas manipuler l'intérieur du lave-linge. En cas de problème, que vous ne pouvez pas résoudre à l'aide de ce Guide d'Installation et d'Utilisation, appelez le Service Technique.

- Cet appareil peut être utilisé par des enfants de 8 ans et plus ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances les empêchent d'utiliser l'appareil sans risque, sous réserve de rester sous surveillance ou de recevoir des d'instructions d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger. Veillez à ce que les enfants ne jouent pas avec l'appareil. Le nettoyage et l'entretien de l'appareil pouvant être effectuées par l'utilisateur ne doivent pas être exécutées par des enfants si ceux-ci ne sont pas sous surveillance.

Identification

Identifiez le modèle de votre lave-linge ("a", "b", "c", "d" ou "e") en comparant le bandeau de commande avec les illustrations.

Installation

1.1 Déballage (1.1.1, 1.1.2 et 1.1.3). Dévissez les vis de débridage et les éléments d'immobilisation de l'appareil, utilisés pour le transport.

1.2 Raccordement à l'arrivée d'eau (1.2.1, 1.2.2 et 1.2.3). Si votre lave-linge permet le raccordement à une entrée d'eau chaude, raccordez l'extrémité coudée rouge à la prise d'eau chaude (1.2.4). Utilisez toujours les tuyaux d'alimentation neufs fournis avec l'appareil. Les tuyaux d'arrivée d'eau ayant déjà servis ne doivent pas être utilisés.

1.3 Vidange. Installez le tuyau de vidange, en veillant à bien respecter les indications du croquis.

1.4 Mise à niveau. Veillez à bien stabiliser le lave-linge, pour réduire les bruits et éviter son déplacement. Nous vous recommandons de : 1) stabiliser et mettre à niveau les pieds arrières (1.4.1) ; 2) installer le lave-linge dans son emplacement définitif (1.4.2) ; 3) stabiliser et mettre à niveau les pieds avants (1.4.3).

1.5 Raccordement électrique. Veillez à respecter les renseignements figurant sur la plaque signalétique de l'appareil.

1.6 Installation sous plan. Si pour encastrer le lave-linge il vous faut enlever le capot, contactez votre revendeur ou le Service d'Assistance Technique. Sur les lave-linge encastrés, la fiche de prise de courant doit être accessible après l'installation.Dimensions

d'encastrement à respecter : 600x600x850

Mode d'emploi

2.1 Ouverture du hublot. Ouvrez le hublot.

2.2 Produit lessiviel et additifs. Avant d'introduire le linge dans le tambour, triezle selon la couleur, le degré de salissure et le type de textile.

Le bac à produits est divisé en différents compartiments : lavage ⏚, prélavage ⏚, et adoucissant ✿.

Tous les lave-linge séchant sont prévus de fonctionner avec de la lessive en poudre(2.2.2). Si vous souhaitez utiliser de la lessive liquide (2.2.3), attrapez avec deux doigts la languette bleue, qui ressort du fond du compartiment de lavage et tirez vers l'extérieur jusqu'à la butée. Lâchez ensuite la trappe rabattable qui, en restant en position verticale (2.2.4), empêchera que la lessive liquide s'échappe. Si vous utilisez de la lessive en poudre, cette trappe doit rester ouverte. Placez-la, pour ce faire, en position horizontale en appuyant avec un doigt sur la languette supérieure et poussez-la vers le fond jusqu'à la butée (2.2.5). Veillez à ne pas dépasser la marque MAX gravée sur la paroi du compartiment adoucissant.

2.3 Mise sous tension et sélection du programme.

Sélectionnez le programme à l'aide de la commande correspondante, après avoir consulté le Tableau des Programmes (pages 7 et 8).

2.4 Sélection de vitesse d'essorage. Vous pouvez sélectionner la vitesse d'essorage ou l'éliminer

(2.4.1, 2.4.2). Si vous sélectionnez Arrêt cuve pleine (2.4.3), l'appareil s'arrête avant le dernier essorage, l'eau demeurant à l'intérieur de la cuve. Appuyez pour que le programme procède à la vidange et à l'essorage final.

HUMIDITÉ RÉSIDUELLE* MOYENNE (%)	VITESSE MAXIMALE D'ESSORAGE DU LAVE-LINGE (tr/min)
	600	800	1000	1200	1400
Programmes COTON	80	71	62	53	52
Programmes SYNTHÉTIQUES	80	70	70	70	70
Programmes LAINE	100	90	90	90	90
Programme RAPIDE	100	90	80	80	80

* Humidité résiduelle: teneur en eau du linge après essorage.

2.5 Fonctions complémentaires:

• Repassage facile : permet de réduire le froissement du linge.
• Rinçage plus ⚫ permet de protéger les vêtements des enfants et des personnes à peau sensible.

• Réduction de temps 🕒». Il est possible de raccourcir le temps de lavage de vêtements synthétiques et le coton.

• Modèles “a-c” -> Une combinaison de touches permet de réduire le temps de lavage.

• Modèles “b-d-e” -> En appuyant sur la réduction tiepo permettra de réduire la durée du programme de lavage sélectionné trois fois. La valeur de la longueur réduite du programme indiqué sur l'affichage.

2.6 Départ différé ⚫ Possibilité de différer le départ du lavage.

2.7 Mise en route ou pause |

2.8 Verrouillage 📂 Appuyez sur cette touche pendant 3 secondes pour activer le verrouillage et éviter ainsi toute manipulation par les enfants. Pour désactiver le verrouillage, appuyez à nouveau sur cette même touche pendant 3 secondes.
2.9 Déroulement du lavage. Vous pouvez visualisez le déroulement du programme en cours, ainsi que le temps restant pour son achèvement (ce dernier uniquement sur les modèles "b-d-e").

Recommendations:

• Après avoir correctement installé votre lave-linge, procédez à un nettoyage préalable et vérifiez son bon fonctionnement (lavage normal, sans linge et à 90°C).
• Utilisez un filet à linge pour laver les petites pièces fragiles: mouchoirs et lingerie.
• Possibilité d'utilisertous les types de détergents pour lessive. Toutefois, les détergents liquides sont recommandés pour les programmes à basse température (maximum 40° C) pour tous les types de tissus. Les détergents en poudre ne sont pas recommandés pour le lavage des lainages.

Avertissements:

1. Si vous avez besoin d'ajouter ou de retirer certains vêtements, appuyez sur ▶ et vérifiez que le niveau de l'eau n'est pas supérieur au déborde-ment de la porte.
2. Les fonctions complémentaires (☐ et ☐+) augmentent le temps de lavage.
3. Le cycle de lavage une fois achevé, vous devrez attendre 2 minutes avant de pouvoir ouvrir le hublot. Sur les modèles "a-b-c-d", vérifiez que le voyant STOP clignote. Sur les modèles "e" attendez que le symbole s'éteigne

3 Maintenance

3.1 Nettoyage du bac à produits. Nous vous recommandons de procéder à son nettoyage une fois par mois.
3.2 Nettoyage du filtre. Nous vous recommandons de procéder à son nettoyage une fois par an.

Pour nettoyer l'extérieur du lave-linge, n'utilisez pas de produits abrasifs. Séchez-le bien avec un chiffon doux.

4 Diagnostic

4.1 Le lave-linge est muni d'un système de diagnostic, qui détecte toute incidence et prévient l'usager, en affichant le problème sur l'écran ou en faisant clignoter les témoins lumineux sur le bandeau de commande

4.1.1 Le lave-linge ne se remplit pas
d'eau. Vérifiez l'arrivée d'eau, que le robinet est ouvert ou nettoyez le filtre d'entrée.
4.1.2 Il ne vidange pas et n'essore pas.
Vérifiez l'état du filtre.
4.1.3 Il n'essore pas. Répartissez correctement le linge dans le tambour et lancez à nouveau le programme d'essorage.
4.1.4 Il ne démarre pas. Vérifiez que le hublot soit bien fermé.
4.1.5 En cas d'affichage d'un autre code.

Adressez-vous au Service Technique.

4.2 Vibrations ou bruits. Vérifiez l'installation (1.1 et 1.4 du présent Manuel).
4.3 Il reste de l'eau dans le bac à produits.

Vérifiez que le bac à produits soit bien propre (3.1).

5 Environnement

Ce lave-linge a été conçu dans un souci de respect de l'environnement.

Contraste de l'écran. Après 20 minutes, l'écran s'assombrit pour économiser l'énergie. Pour activer l'écran, appuyez sur n'importe quelle touche ou tournez la commande.

Respectez l'environnement. Chargez votre lavelinge au maximum, en fonction de la capacité recommandée pour chaque programme, afin d'économiser de l'eau et de l'énergie. Dans la mesure du possible, évitez le prélavage. Veillez à ne pas dépasser la dose recommandée de produit lessiviel. N'utilisez le Rinçage plus que pour laver le linge des personnes à la peau sensible.

Gestion des déchets d'appareils électriques et électroniques.

Ne pas éliminer ce type d'appareils mélangés aux ordures ménagères brutes. Portez votre lave-linge à un centre spécifique de collecte. Le recyclage d'un appareil électroménager permet d'éviter d'éventuelles conséquences négatives sur l'environnement et la santé, ainsi que de considérables économies d'énergie et de ressources. Pour plus d'informations, adressez-vous aux autorités locales ou à votre revendeur.

Tableau des Programmes

Programme	Salissure	Capacité (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Ooton froid	Trés légère	8/9	0,10	58	111	0,15	60	112
2. Ooton 30°C	Légère	8/9	0,35	58	107	0,35	60	108
3.(*) Ooton 40°C	Normale	8/9	0,70	58	174	0,70	60	170
4.(*) Ooton 60°C	Normale	8/9	0,99	58	177	1,35	60	178
5. Ooton 90°C	Forte	8/9	2,50	62	133	2,70	64	135
6. Synthetique froid	Trés légère	4/4,5	0,10	54	79	0,15	58	79
7. Synthetique 30°C	Légère	4/4,5	0,25	54	83	0,25	58	84
8. Synthetique 40°C	Légère	4/4,5	0,55	54	88	0,55	58	89
9. Synthetique 60°C	Normale	4/4,5	1,15	54	105	1,30	58	108
10. Prélavage	Forte	8/9	1,50	68	123	1,60	73	125
11. Essorage		8/9	0,05	0	12	0,05	0	12
12. Pinçage		8/9	0,05	40	28	0,10	42	28
13. Delicat/laine 30°C	Légère	2	0,35	59	37	0,35	65	37
14. Delicat/laine froid	Trés légère	2	0,05	59	30	0,05	65	30
15. Flash 30 min	Légère	4	0,20	40	30	0,20	45	30
16. Express 15 min	Trés légère	2	0,05	25	15	0,05	30	15
17. Mix 45 min	Légère	4,5	0,60	42	45	0,60	42	45

(*) Les programmes normaux de coton à 40° C et 60° C sont les plus efficaces en termes de consommation d'énergie et d'eau, pour le linge en coton normalement sale.

REMARQUES

- Énergie consommée en "mode arrêt" et "mode marche" < 1 W.

- La température réelle de l'eau peut différer de la température indiquée pour le cycle de lavage (elle peut être plus faible).

- Les valeurs réelles de kWh, litres et durée du programme peuvent différer de celles indiquées, en fonction de la pression et de la température du réseau d'eau, de la température de la pièce où l'appareil est installé, des fluctuations de la tension du réseau, du type et de la quantité de linge à laver et des options supplémentaires sélectionnées.

Tableau des Programmes

Programme	Température	Capacité (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Ooton	froid, 30°C, 50°C, 90°C	8/9	0,10-2,50	58-64	111-133	0,15-2,70	60-58	112-135
	60°C (*)	8/9	0,99	58	177	1,35	60	178
	40°C (*)	8/9	0,70	58	174	0,70	60	170
2. Synthetiques	froid, 30°C, 40°C, 50°C, 60°C	4/4,5	0,10-1,15	54	79-105	0,15-1,30	58	79-108
3. Délicat	froid, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. Oaine	froid, 30°C, 40°C	2	0,05-0,35	59	30-37	0,05-0,35	65	30-37
5. Lavage à la main	froid	2	0,05	59	30	0,05	65	30
6. Lignage		8/9	0,05	40	28	0,05	42	28
7. Essorage		8/9	0,05	0	12	0,05	0	12
8. Duvet	30°C	4/4,5	0,25	54	83	0,25	58	84
9. Prélavage	60°C	8/9	1,50	68	123	1,50	73	125
10. Sport	froid, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. Chemises	froid, 30°C, 40°C	4/4,5	0,10-0,60	54	79-88	0,15-0,60	58	79-89
12. Auge foncé	froid, 30°C, 40°C	4/4,5	0,15-0,55	74	90-99	0,15-0,55	74	90-99
13. Flash 30 min	30°C	4	0,20	40	30	0,20	45	30
14. Express 15 min	froid	2	0,05	25	15	0,05	30	15
15. Mix 45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) Les programmes normaux de coton à 40° C et 60° C sont les plus efficaces en termes de consommation d'énergie et d'eau, pour le linge en coton normalement sale.

REMARQUES

• Énergie consommée en "mode arrêt" et "mode marche" < 1 W.
• La température réelle de l'eau peut différer de la température indiquée pour le cycle de lavage (elle peut être plus faible).

- Les valeurs réelles de kWh, litres et durée du programme peuvent différer de celles indiquées, en fonction de la pression et de la température du réseau d'eau, de la température de la pièce où l'appareil est installé, des fluctuations de la tension du réseau, du type et de la quantité de linge à laver et des options supplémentaires sélectionnées.
