Tipus de producte	Rentadora de càrrega frontal
Marca	Fagor
Model	FE 8214
Capacitat de rentada	8 kg / 9 kg segons versió
Dimensions (H x L x P)	850 x 600 x 600 mm
Velocitat de centrifugació màxima	1400 rpm
Pressió d'aigua	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Alimentació elèctrica	230 V ~ 50 Hz
Potència màxima	Veure placa de característiques (aproximadament 2200 W)
Nombre de programes	15 programes principals
Programes	Cotó, Sintètics, Delicat/Llana, Flash 30 min, Express 15 min, Mix 45 min, etc.
Funcions complementàries	Sortida diferida, Seguretat infants, Planxar fàcil, Esbandit extra, Reducció de temps
Visualització	Pantalla amb visualització del temps restant (models b-d-e)
Sistema de diagnòstic	Sí, codis d'error a la pantalla o indicadors lluminosos
Material del tambor	Acer inoxidable
Calaix de productes	3 compartiments: rentada, pre-rentada, suavitzant
Instal·lació sota placa	Possible (dimensions d'encastrament 600x600x850 mm)
Accessoris inclosos	Mànegues d'entrada i de desguàs, manual d'ús
Manteniment	Neteja mensual del calaix de productes, anual del filtre
Classe energètica	No especificada (consum variable segons programa)

Preguntes freqüents - FE 8214 FAGOR

Com instal·lar correctament la rentadora Fagor FE 8214 ?

Desembaleu l'aparell traient els cargols de transport. Connecteu les mànegues d'entrada d'aigua (filtre d'entrada) i de desguàs. Anivelleu l'aparell ajustant els peus. Endolleu a una presa de corrent amb presa de terra. Consulteu la guia d'instal·lació per als esquemes detallats.

Què fer si la rentadora no s'omple d'aigua ?

Verifiqueu que l'aixeta d'aigua està oberta i que el filtre d'entrada no està obstruït. Si el problema persisteix, el sensor de nivell o l'electrovàlvula pot estar defectuosa. Contacteu amb el servei tècnic.

Com utilitzar la sortida diferida ?

Seleccioneu el vostre programa, després premeu la tecla de sortida diferida (⚫). Ajusteu el retard desitjat. El cicle començarà automàticament a l'hora escollida. Alguns models mostren el temps restant abans de la sortida.

Per què la meva rentadora no desguassa ?

Verifiqueu el filtre de desguàs situat a la part inferior davantera (netegeu-lo si està obstruït). Assegureu-vos que la mànega de desguàs no està doblegada o obstruïda. Si el problema persisteix, la bomba de desguàs pot estar defectuosa.

Com activar la seguretat infants ?

Mantingueu premuda la tecla de bloqueig () durant 3 segons. S'encén un indicador. Per desactivar, repetiu la mateixa acció. Això evita qualsevol modificació dels ajustos per part dels nens.

Quins són els programes adequats per a la llana ?

Utilitzeu el programa Delicat/Llana (fred o 30°C). La capacitat màxima és de 2 kg. Utilitzeu un detergent líquid. Eviteu el centrifugat a alta velocitat.

Què significa el codi d'error mostrat ?

La rentadora disposa d'un sistema de diagnòstic. Per exemple, si l'indicador parpelleja, consulteu la secció de diagnòstic del manual. Els codis habituals indiquen un problema d'ompliment, desguàs o obertura de porta. Contacteu amb el servei tècnic per als codis no llistats.

Com netejar el calaix de productes ?

Traieu el calaix estirant-lo cap a vosaltres. Renteu-lo amb aigua tèbia i un raspall suau un cop al mes. Netegeu també el compartiment del suavitzant. Torneu-lo a col·locar després de l'assecat.

Puc encastrar aquesta rentadora sota un taulell de treball ?

Sí, les dimensions d'encastrament són de 600 x 600 x 850 mm. Si la tapa superior s'ha de treure, contacteu amb un tècnic. L'endoll ha de romandre accessible després de la instal·lació.

Com reduir el temps de rentada ?

Utilitzeu la funció Reducció de temps () als programes Cotó o Sintètics. Als models b-d-e, premeu diverses vegades per reduir la durada per esglaons. L'indicador mostra la reducció activa.

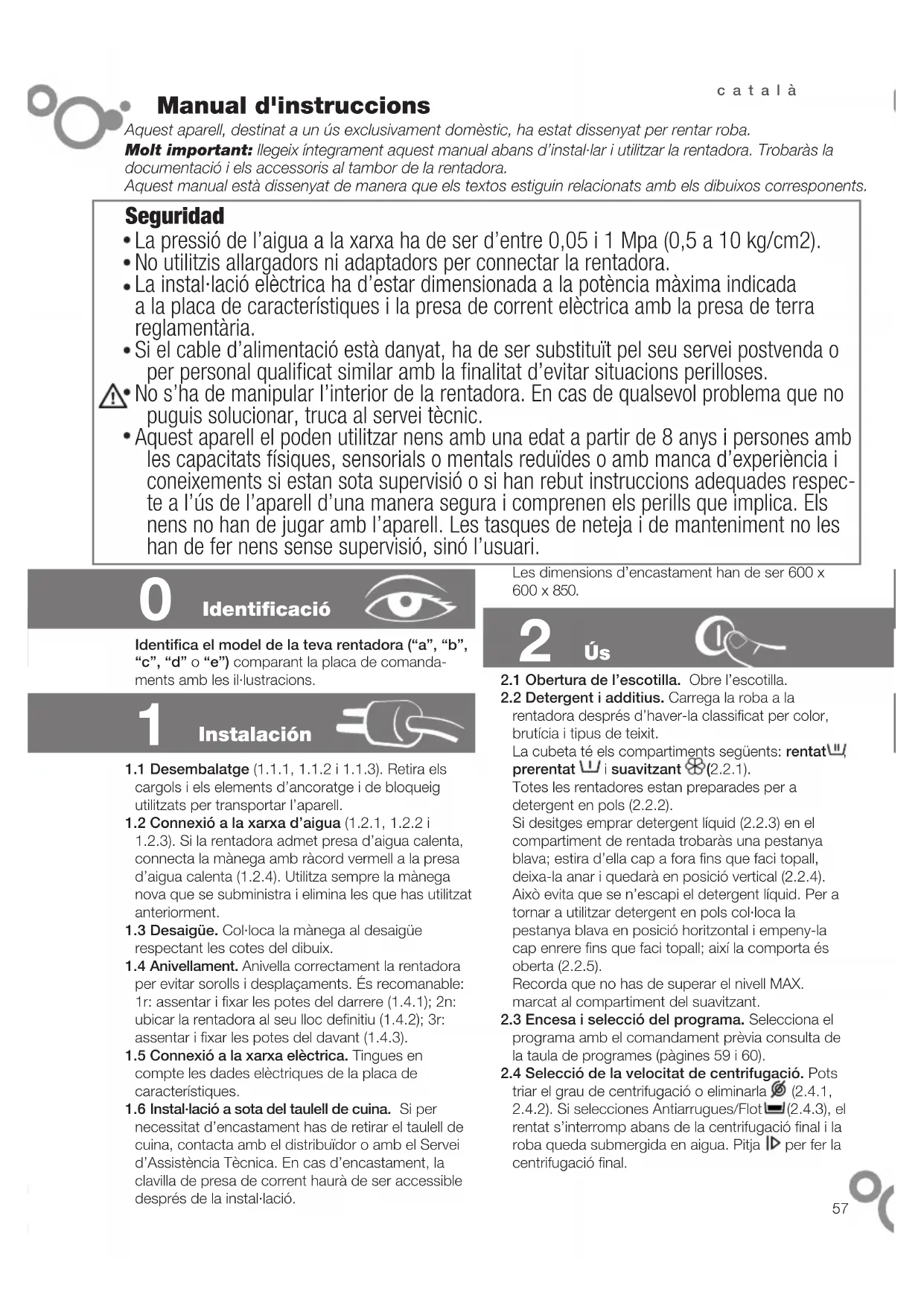

MANUAL D'USUARI FE 8214 FAGOR

Aquest aparell, destinat a un ús exclusivament domèstic, ha estat dissenyat per rentar roba.

Molt important: llegeix íntegrament aquest manual abans d'instal·lar i utilitzar la rentadora. Trobaràs la documentació i els accessoris al tambor de la rentadora.

Aquest manual està dissenyat de manera que els textos estiguin relacionats amb els dibuixos correspondents.

Seguridad

• La pressió de l'aigua a la xarxa ha de ser d'entre 0,05 i 1 Mpa (0,5 a 10 kg/cm2).
• No utilitzis allargadors ni adaptadors per connectar la rentadora.
• La instal·lació elèctrica ha d'estar dimensionada a la potència màxima indicada a la placa de característiques i la presa de corrent elèctrica amb la presa de terra reglamentària.
• Si el cable d'alimentació està danyat, ha de ser substituït pel seu servei postvenda o per personal qualificat similar amb la finalitat d'evitar situacions perilloses.

No s'ha de manipular l'interior de la rentadora. En cas de qualsevol problema que no puguis solucionar, truca al servei tècnic.

- Aquest aparell el poden utilitzar nens amb una edat a partir de 8 anys i persones amb les capacitats físiques, sensorials o mentals reduïdes o amb manca d'experiència i coneixements si estan sota supervisió o si han rebut instruccions adequades respecte a l'ús de l'aparell d'una manera segura i comprenen els perills que implica. Els nens no han de jugar amb l'aparell. Les tasques de neteja i de manteniment no les han de fer nens sense supervisió, sinó l'usuari.

Identificació

Identifica el model de la teva rentadora ("a", "b", "c", "d" o "e") comparant la placa de comanda-ments amb les il·lustracions.

Instalación

1.1 Desembalatge (1.1.1, 1.1.2 i 1.1.3). Retira els cargols i els elements d'ancoratge i de bloqueig utilitzats per transportar l'aparell.
1.2 Connexió a la xarxa d'aigua (1.2.1, 1.2.2 i 1.2.3). Si la rentadora admet presa d'aigua calenta, connecta la mànega amb ràcord vermell a la presa d'aigua calenta (1.2.4). Utilitza sempre la mànega nova que se subministra i elimina les que has utilitzat anteriorment.

1.3 Desaigüe. Col·loca la mànega al desaigüe respectant les cotes del dibuix.

1.4 Anivellament. Anivella correctament la rentadora per evitar sorolls i desplaçaments. És recomanable: 1r: assentar i fixar les potes del darrere (1.4.1); 2n: ubicar la rentadora al seu lloc definitiu (1.4.2); 3r: assentar i fixar les potes del davant (1.4.3).

1.5 Connexió a la xarxa elèctrica. Tingues en compte les dades elèctriques de la placa de característiques.

1.6 Instal·lació a sota del taulell de cuina. Si per necessitat d'encastament has de retirar el taulell de cuina, contacta amb el distribuïdor o amb el Servei d'Assistència Tècnica. En cas d'encastament, la clavilla de presa de corrent haurà de ser accessible després de la instal·lació.

Les dimensions d'encastament han de ser 600 x 600 x 850.

Ús

2.1 Obertura de l'escotilla. Obre l'escotilla.

2.2 Detergent i additius. Carrega la roba a la rentadora després d'haver-la classificat per color, brutícia i tipus de teixit.

La cubeta té els compartiments següents: rentat, prerentat i suavitzant (2.2.1).

Totes les rentadores estan preparades per a detergent en pols (2.2.2).

Si desitges emprar detergent líquid (2.2.3) en el compartiment de rentada trobaràs una pestanya blava; estira d'ella cap a fora fins que faci topall, deixa-la anar i quedarà en posició vertical (2.2.4).

Això evita que se n'escapi el detergent líquid. Per a tornar a utilitzar detergent en pols col·loca la pestanya blava en posició horitzontal i empeny-la cap enrere fins que faci topall; així la comporta és oberta (2.2.5).

Recorda que no has de superar el nivell MAX. marcat al compartiment del suavitzant.

2.3 Encesa i selecció del programa. Selecciona el programa amb el comandament prévia consulta de la taula de programes (pàgines 59 i 60).

2.4 Selecció de la velocitat de centrifugació. Pots triar el grau de centrifugació o eliminarla (2.4.1, 2.4.2). Si selecciones Antiarrugues/Flot (2.4.3), el rentat s'interromp abans de la centrifugació final i la roba queda submergida en aigua. Pitja ▶ per fer la centrifugació final.

HUMITAT RESIDUAL* MITJANA (%)	VELOCITAT DE CENTRIFUGACIÓ MÁXIMA DE LA RENTADORA (r.p.m)
	600 8	00 10	00 12	0 1400
Programes de COTÓ	80 71	62 53	52
Programes SINTÉTIC	80 70	70 70	70
Programes de LLANA	100 90	90 90	90
Programe RÁPID	100 90	80 80	80

*Humitat residual: quantitat d'humitat que conté la roba al final de la fase de centrifugació

2.5 Funcions addicionals:

• Fàcil planxament 📄. Redueix la formació d'arrugues.
• Esbandida extra 📄. Permet protegir les peces dels nens i de les persones amb pells sensibles.

• Reducció de temps 🕒». Se'n recomana l'ús tret en el cas de peces brutes. Aquesta funció us permet estalviar energia i temps. Alhora, allargareu la vida de les vostres peces de roba.

• Models “a-c” -> Una pulsació et permet reduir el temps de rentada.

• Models “b-d-e” -> Si prems el botó de reducció de temps es reduirà la durada del programa de rentada seleccionat fins a tres vegades. El valor de la durada del programa reduït s'indicarà a la pantalla.

2.6 Retard horari ☑. Et permetrà d'endarrerir l'hora de l'inici del rentat.
2.7 Posada en marxa o pausa
2.8 Bloqueig ⏻ Mantenint pitjada o pitjades la tecla o tecles durant 3 segons s'activa el bloqueig per evitar que els nens manipulin l'aparell. Es desactiva mantenint de nou pitjada o pitjades la tecla o tecles durant 3 segons més.
2.9 Procés de rentat. Pots comprovar la fase del programa. El temps restant només es podrà comprovar en els models “b-d-e”.

Recomanacions d'ús:

- Just després d'instal·lar la rentadora has de fer una neteja prèvia i comprovar que funciona correctament (rentat normal, sense roba i a 90°C). - Utilitza una bossa de rentat per a peces de roba petites: mocadors i roba interior.

- Es poden usar tot tipus de detergents per a rentadores. Per a programes de rentatge a baixa temperatura (màxim 40°C) per a tot tipus de teixits es recomana fer servir detergents líquids. No es recomana fer servir detergent en pols per al rentatge de teixits de llana.

1. Si atures la rentadora per afegir-hi més roba pitjant ▶, assegura't que el nivell d'aigua no arribi al de l'escotilla.
2. Les funcions addicionals (☎ i ☎) incrementen el temps de rentat.
3. Una vegada finalitzat el programa de rentada es recomana deixar oberta la porta per tal de ventilar l'interior. És possible que calgui esperar 2 minuts per poder obrir-la. En els models

“a-b-c-d” assegura’t que el pilot STOP parpelleja. En els models de tipus “e” espera fins que s’apagui el símbolse 🔍.

3 Manteniment

3.1 Limpieza de la cubeta de detergente. És recomanable netejar-la un cop al mes.
3.2 Neteja del filtre. És recomanable netejarlo un cop a l'any.

Per netejar l'exterior de la rentadora, utilitza productes no abrasius i eixuga-la bé amb un drap suau.

4 Diagnòstics

4.1 La rentadora incorpora un sistema de diagnòstic que detecta i avisa en cas que es produeixi qualsevol tipus d'incidència. Podràs visualitzar-les a la pantalla o quan s'il·luminin intermitentment els pilots del panell de comandaments.

4.1.1 No entra aigua a la rentadora. Revisa el subministrament d'aigua i l'aixeta d'entrada, o neteja el filtre d'entrada.
4.1.2 Ni desaigua ni centrifuga. Comprova l'estat del filtre.
4.1.3 No centrifuga. Remou la roba i torna a seleccionar el programa de centrifugació.
4.1.4 No es posa en marxa. Comprova que l'escotilla és ben tancada.
4.1.5 Amb qualsevol altre codi. Avisa el servei tècnic.

4.2 Vibracions o sorolls. Revisa que la rentadora estigui instal·lada correctament (apartats 1.1 i 1.4 d'aquest manual).
4.3 Aigua a la cubeta. Comprova que la cubeta de detergent està neta (3.1).

5 Medi ambient

Aquesta rentadora ha estat dissenyada pensant en la conservació del medi ambient.

Contrast de la pantalla. Al cap d'uns 20 minuts, la pantalla s'enfosqueix per estalviar energi. Per activar la pantalla, cal pitjar qualsevol tecla o girar el comandament.

Respecta el medi ambient. Carrega la rentadora a la màxima capacitat recomanada per a cada programa; estalviaràs aigua i energia. Evita el prerentat sempre que puguis. No t'excedeixis amb la quantitat de detergent. Utilitza l'esbandida extra 📄per a peces de roba de persones amb la pell sensible.

Gestió de residus d'aparells elèctrics i

electrònics. No eliminis els aparells mesclant-los amb residus domèstics generals. Lliura la teva rentadora en un centre especial de recollida. El reciclatge d'electrodomèstics evita consequències negatives per a la salut i el medi ambient, i permet estalviar energia i recursos. Per a més informació, contacta amb les autoritats locals o amb l'establiment on vas adquirir la rentadora.

Taula de Programes

Programe	Brutícia	Capacitat (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Gotó fred	Molt lleugera	8/9	0,10	58	111	0,15	60	112
2. Gotó 30°C	Lleugera	8/9	0,35	58	107	0,35	60	108
3.(*) Gotó 40°C	Normal	8/9	0,70	58	174	0,70	60	170
4.(*) Gotó 60°C	Normal	8/9	0,99	58	177	1,35	60	178
5. Gotó 90°C	Forta	8/9	2,50	62	133	2,70	64	135
6. Sintètic fred	Molt lleugera	4/4,5	0,10	54	79	0,15	58	79
7. Sintètic 30°C	Lleugera	4/4,5	0,25	54	83	0,25	58	84
8. Sintètic 40°C	Lleugera	4/4,5	0,55	54	88	0,55	58	89
9. Sintètic 60°C	Normal	4/4,5	1,15	54	105	1,30	58	108
10. Brerentat	Forta	8/9	1,50	68	123	1,60	73	125
11. Centrifugació		8/9	0,05	0	12	0,05	0	12
12. Esbandit		8/9	0,05	40	28	0,10	42	28
13. Delicat/llana 30°C	Lleugera	2	0,35	59	37	0,35	65	37
14. Delicat/llana fred	Molt lleugera	2	0,05	59	30	0,05	65	30
15. Ràpid 30 min	Lleugera	4	0,20	40	30	0,20	45	30
16. Express 15 min	Molt lleugera	2	0,05	25	15	0,05	30	15
17. Mixt 45 min	Lleugera	4,5	0,60	42	45	0,60	42	45

(*) Programes normals de cotó a 40°C i 60°C més eficients en termes de consum combinat d'energia i aigua, adequats per rentar teixits de cotó de brutesa normal.

NOTES

- Potència consumida en "mode apagat" i "mode sense apagar" < 1 W.

- La temperatura real de l'aigua pot diferir de la temperatura indicada per al cicle de rentatge i pot ser més baixa.

- Els valors reals de kWh, litres i durada del programa poden diferir dels que s'indiquen en funció de la pressió i de la temperatura de l'aigua de xarxa, de la temperatura del recinte on es trobi la rentadora, de les fluctuacions en la tensió de la xarxa, del tipus i de la quantitat de roba utilitzada i de les possibles opcions addicionals seleccionades.

Taula de programmes

Programa	Temperatura	Capacitat (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
	fred, 30°C, 50°C, 90°C	8/9	0,10-2,50	58-64	111-133	0,15-2,70	60-58	112-135
1. Gotó	60°C (*)	8/9	0,99	58	177	1,35	60	178
	40°C (*)	8/9	0,70	58	174	0,70	60	170
2. Intètics	fred, 30°C, 40°C, 50°C, 60°C	4/4,5	0,10-1,15	54	79-105	0,15-1,30	58	79-108
3. Delicats	fred, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. Dana	fred, 30°C, 40°C	2	0,05-0,35	59	30-37	0,05-0,35	65	30-37
5. Rentada a mà	fred	2	0,05	59	30	0,05	65	30
6. Esbandida		8/9	0,05	40	28	0,05	42	28
7. Centrifugació		8/9	0,05	0	12	0,05	0	12
8. Edredó	30°C	4/4,5	0,25	54	83	0,25	58	84
9. Prerentat	60°C	8/9	1,50	68	123	1,50	73	125
10. Sport	fred, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. Damisas	fred, 30°C, 40°C	4/4,5	0,10-0,60	54	79-88	0,15-0,60	58	79-89
12. Ababa fosca	fred, 30°C, 40°C	4/4,5	0,15-0,55	74	90-99	0,15-0,55	74	90-99
13. Ràpid 30 min	30°C	4	0,20	40	30	0,20	45	30
14. Express 15 min	fred	2	0,05	25	15	0,05	30	15
15. Mixt 45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) Programes normals de cotó a 40°C i 60°C més eficients en termes de consum combinat d'energia i aigua, adequats per rentar teixits de cotó de brutesa normal.

NOTES

- Potència consumida en "mode apagat" i "mode sense apagar" < 1 W.

- La temperatura real de l'aigua pot diferir de la temperatura indicada per al cicle de rentatge i pot ser més baixa.

- Els valors reals de kWh, litres i durada del programa poden diferir dels que s'indiquen en funció de la pressió i de la temperatura de l'aigua de xarxa, de la temperatura del recinte on es trobi la rentadora, de les fluctuacions en la tensió de la xarxa, del tipus i de la quantitat de roba utilitzada i de les possibles opcions addicionals seleccionades.
