FE 8214 - Mosógép FAGOR - Ingyenes használati útmutató

Terméktípus	Elöltöltős mosógép
Márka	Fagor
Modell	FE 8214
Mosási kapacitás	8 kg / 9 kg verziótól függően
Méretek (M x Sz x M)	850 x 600 x 600 mm
Maximális centrifugálási sebesség	1400 ford/perc
Víznyomás	0,05-1 MPa (0,5-10 kg/cm²)
Elektromos tápellátás	230 V ~ 50 Hz
Maximális teljesítmény	Lásd az adattáblát (kb. 2200 W)
Programok száma	15 fő program
Programok	Pamut, Szintetikus, Kényes/Gyapjú, Flash 30 perc, Expressz 15 perc, Mix 45 perc, stb.
Kiegészítő funkciók	Késleltetett indítás, Gyermekzár, Könnyű vasalás, Plusz öblítés, Időcsökkentés
Kijelző	Képernyő hátralévő idő kijelzéssel (b-d-e modellek)
Diagnosztikai rendszer	Igen, hibakódok a kijelzőn vagy lámpákon
Dob anyaga	Rozsdamentes acél
Adagolótálca	3 rekesz: mosás, előmosás, öblítő
Beépíthetőség	Lehetséges (beépítési méretek 600x600x850 mm)
Tartozékok	Bemeneti és leeresztő tömlők, használati útmutató
Karbantartás	Adagolótálca havi tisztítása, szűrő éves tisztítása
Energiaosztály	Nincs megadva (programonként változó fogyasztás)

Gyakran ismételt kérdések - FE 8214 FAGOR

Hogyan kell helyesen telepíteni a Fagor FE 8214 mosógépet?

Csomagolja ki a készüléket, távolítsa el a szállítási csavarokat. Csatlakoztassa a vízbemeneti tömlőt (bemeneti szűrő) és a leeresztő tömlőt. Szintezze a készüléket a lábak állításával. Csatlakoztassa földelt konnektorba. A részletes ábrákért tekintse meg a telepítési útmutatót.

Mit tegyek, ha a mosógép nem tölt vizet?

Ellenőrizze, hogy a vízcsap nyitva van-e, és a bemeneti szűrő nem eldugult-e. Ha a probléma továbbra is fennáll, a szintérzékelő vagy a mágnesszelep hibás lehet. Vegye fel a kapcsolatot a szervizzel.

Hogyan használjam a késleltetett indítást?

Válassza ki a programot, majd nyomja meg a késleltetett indítás gombot (⚫). Állítsa be a kívánt késleltetést. A ciklus automatikusan elindul a kiválasztott időpontban. Néhány modell mutatja a hátralévő időt az indítás előtt.

Miért nem ürül a mosógépem?

Ellenőrizze az elülső alján lévő leeresztő szűrőt (tisztítsa ki, ha eldugult). Győződjön meg arról, hogy a leeresztő tömlő nincs megtörve vagy eltömődve. Ha a probléma továbbra is fennáll, a leeresztő szivattyú hibás lehet.

Hogyan aktiváljam a gyermekzárat?

Tartsa lenyomva a zár gombot () 3 másodpercig. Egy lámpa kigyullad. Kikapcsoláshoz ismételje meg a műveletet. Ez megakadályozza a beállítások gyermekek általi módosítását.

Melyik programok alkalmasak a gyapjúhoz?

Használja a Kényes/Gyapjú programot (hideg vagy 30°C). A maximális kapacitás 2 kg. Használjon folyékony mosószert. Kerülje a nagy sebességű centrifugálást.

Mit jelent a kijelzett hibakód?

A mosógép diagnosztikai rendszerrel rendelkezik. Például, ha a lámpa villog, nézze meg a kézikönyv diagnosztikai részét. A gyakori kódok víztöltési, leeresztési vagy ajtónyitási problémát jeleznek. A nem listázott kódok esetén vegye fel a kapcsolatot a szervizzel.

Hogyan tisztítsam az adagolótálcát?

Húzza ki maga felé a tálcát. Mossa meg langyos vízzel puha kefével havonta egyszer. Tisztítsa meg az öblítő rekeszt is. Száradás után helyezze vissza.

Beépíthetem ezt a mosógépet munkalap alá?

Igen, a beépítési méretek 600 x 600 x 850 mm. Ha a felső burkolatot el kell távolítani, forduljon szakemberhez. A konnektornak hozzáférhetőnek kell maradnia a telepítés után.

Hogyan csökkenthetem a mosási időt?

Használja az Időcsökkentés () funkciót a Pamut vagy Szintetikus programokon. A b-d-e modelleken nyomja meg többször az idő fokozatos csökkentéséhez. A lámpa jelzi az aktív csökkentést.

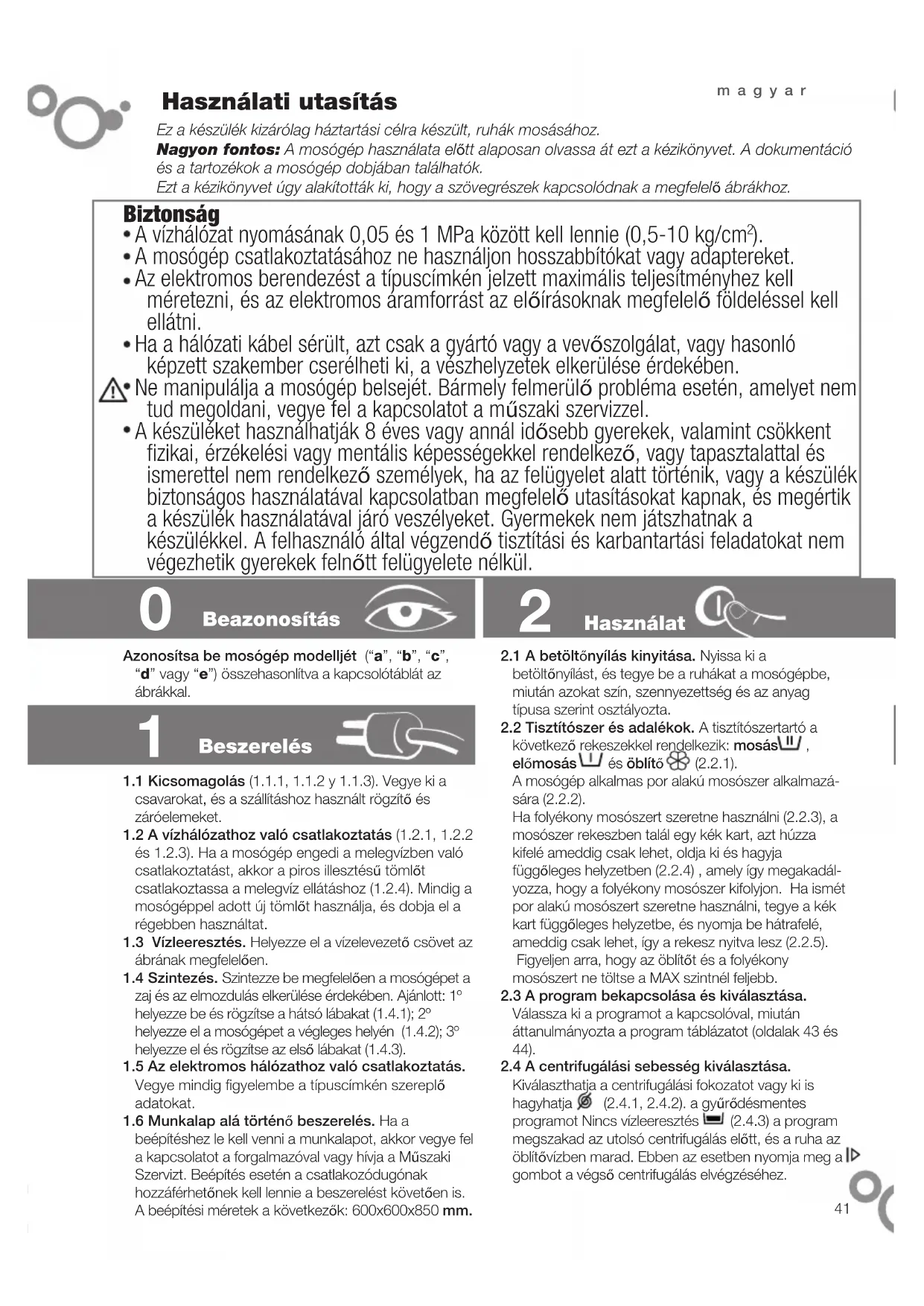

HASZNÁLATI ÚTMUTATÓ FE 8214 FAGOR

Ez a készülék kizárólag háztartási célra készült, ruhák mosásához.

Nagyon fontos: A mosógép használata előtt alaposan olvassa át ezt a kézikönyvet. A dokumentáció és a tartozékok a mosógép dobjában találhatók.

Ezt a kézikönyvet úgy alakították ki, hogy a szövegrészek kapcsolódnak a megfelelő ábrákhoz.

Biztonság

• A vízhálózat nyomásának 0,05 és 1 MPa között kell lennie (0,5-10 kg/cm²).
• A mosógép csatlakoztatásához ne használjon hosszabbítókat vagy adaptereket.
• Az elektromos berendezést a típuscímkén jelzett maximális teljesítményhez kell méretezni, és az elektromos aramforrást az előírásoknak megfelelő földeléssel kell ellátni.
• Ha a hálózati kábel sérült, azt csak a gyártó vagy a vevőszolgálat, vagy hasonló képzett szakember cserélheti ki, a veszhelyzetek elkerülése érdekében.
  ⚠️ Ne manipulálja a mosógép belsejét. Bármely felmerülő probléma esetén, amelyet nem tud megoldani, vegye fel a kapcsolatot a műszaki szervizzel.
• A készüléket használhatják 8 éves vagy annál idősebb gyerekek, valamint csökkent fizikai, érzékelési vagy mentális képességekkel rendelkező, vagy tapasztalattal és ismerettel nem rendelkező személyek, ha az felügyelet alatt történik, vagy a készülék biztonságos használatával kapcsolatban megfelelő utasításokat kapnak, és megértik a készülék használatával járó veszélyeket. Gyermekek nem játszhatnak a készülékkel. A felhasználó által végzendő tisztítási és karbantartási feladatokat nem végezhetik gyerekek felnőtt felügyelete nélkül.

Beazonosítás

Azonosítsa be mosógép modelljét ("a", "b", "c", "d" vagy "e") összehasonlítva a kapcsolótáblát az ábrákkal.

Beszerelés

1.1 Kicsomagolás (1.1.1, 1.1.2 y 1.1.3). Vegye ki a csavarokat, és a szállításhoz használt rögzítő és záróelemeket.
1.2 A vízhálózathoz való csatlakoztatás (1.2.1, 1.2.2 és 1.2.3). Ha a mosógép engedi a melegvízben való csatlakoztatást, akkor a piros illesztésű tömlőt csatlakoztassa a melegvíz ellátáshoz (1.2.4). Mindig a mosógéppel adott új tömlőt használja, és dobjá el a régebben használtat.
1.3 Vízleeresztés. Helyezze el a vízelevezető csövet az ábrának megfelelően.
1.4 Szintezés. Szintezze be megfelelően a mosógépet a zaj és az elmozdulás elkerülése érdekében. Ajánlott: 1° helyezze be és rögzítse a hátsó lábakat (1.4.1); 2° helyezze el a mosógépet a végleges helyén (1.4.2); 3° helyezze el és rögzítse az első lábakat (1.4.3).
1.5 Az elektromos hálózathoz való csatlakoztatás. Vegye mindig figyelembe a típuscímkén szereplő adatokat.
1.6 Munkalap alá történő beszerelés. Ha a beépítéshez le kell venni a munkalapot, akkor vegye fel a kapcsolatot a forgalmazóval vagy hívja a Műszaki Szervizt. Beépítés esetén a csatlakozódugónak hozzáférhetőnek kell lennie a beszerelést követően is. A beépítési méretek a következők: 600x600x850 mm.

Használat

2.1 A betöltönyílás kinyitása. Nyissa ki a betöltönyílást, és tegye be a ruhákat a mosógépbe, miután azokat szín, szennyezettség és az anyag típusa szerint osztályozta.
2.2 Tisztítószer és adalékok. A tisztítószertartó a következő rekeszekkel rendelkezik: mosás, előmosás és öblítő (2.2.1).
A mosógép alkalmas por alakú mosószer alkalmazására (2.2.2).
Ha folyékony mosószert szeretne használni (2.2.3), a mosószer rekeszben talál egy kék kart, azt húzza kifelé ameddig csak lehet, oldja ki és hagyja függőleges helyzetben (2.2.4), amely így megakadál-yozza, hogy a folyékony mosószer kifolyjon. Ha ismét por alakú mosószert szeretne használni, tegye a kék kart függőleges helyzetbe, és nyomja be hátrafelé, ameddig csak lehet, így a rekesz nyitva lesz (2.2.5). Figyeljen arra, hogy az öblítót és a folyékony mosószert ne töltse a MAX szintnél feljebb.
2.3 A program bekapcsolása és kiválasztása.
Válassza ki a programot a kapcsolóval, miután áttanulmányozta a program táblázatot (oldalak 43 és 44).
2.4 A centrifugálási sebesség kiválasztása.
Kiválaszthatja a centrifugálási fokozatot vagy ki is hagyhatja (2.4.1, 2.4.2). a gyűrődésmentes programot Nincs vízleeresztés (2.4.3) a program megszakad az utolsó centrifugálás előtt, és a ruha az öblítővizben marad. Ebben az esetben nyomja meg a gombot a végső centrifugálás elvégzéséhez.

ÄTLAGOS MARADÉKNEDVESSEGTARTALOM (%)	A MOSÓGÉP MAXIMÁLIS CENTRIFUGÁLÁSISEBESSEGE (ford/perc)
	600	800	1000	1200	1400
PAMUT programok	80	71	62	53	52
SZINTETIKUS programok	80	70	70	70
GYAPJÚ programok	100	90	90	90
GYORS program	100	90	80	80

*Maradék nedvesség: a ruhák nedvesség mennyisége a centrifugálás befejeztével.

2.5 Kiegészítő funkciók:

• Vasalás könnyítés 📄. Csökkenti a ráncokat.
• Extra öblítés 📋. Ez lehetővé teszi, hogy megvédje a ruhát a gyermekek és érzékeny börű embereknél.
• Időmegtakarítás 🕒». Lehetséges, hogy lerövidíti a mosási időt szintetikus és pamut ruhát.

- "a-c" modellek -> Egy gombnyomással csökkentheti a mosásidőt.

- "b-d-e" modellek -> A mosásidő csökkentése gomb lenyomásával egészen háromszor csökkenthető a kiválasztott mosási program időtartama. A csökkent program időtartamot a kijelző mutatja.

2.6 Késleltetett indítás ☑. teszi a kiválasztott program indításának késleltetését.

2.7 Beindítás vagy szüneteltetés

2.8 Zár A gomb(ok) 3 másodpercnél tovább történő lenyomása esetén bekapcsol a billentyűzár, amely megakadályozza, hogy a gyerekek kezelhessék a készüléket. Ezt a funkciót feloldhatja, ha ismét lenyomja a gombo(ka)t 3 másodpercig.

2.9 Mosási folyamat. Ellenőrizheti a programfázist. A fennmaradó időt csak a "b-d-e" modelleknél tudja ellenőrizni.

Alkalmazási javaslatok:

• Mihelyt beszerelik a mosógépet, el kell végezni egy előzetes tisztítást, és ellenőrizni kell a készülék megfelelő működését (normál mosás, ruhatöltet nélkül, 90°C-on)
• Kis ruhadarabokhoz, mint például zsebkendők, alsónemű, használjon mosózsákot.
• Bármel típusú, mosógépekhez alkalmas tisztítószer használható. Az alacsony hőfokú programokhoz javasoljuk a folyékony mosószereket (max. 40°C) minden típusú anyaghoz. Nem javasoljuk por alakú mosószer használatát gyapjú termékekhez

Használati útmutató:

1. Ha leállítja a mosógépet azért, hogy még ruhát tegyen be, megnyomva a gombot ID, győződjön meg, hogy a víz nem éri el a betöltőnyílást.
2. A kiegészítő funkciók (és) megnövelik a mosási időtartamot.
3. A mosási program befejeztével javasoljuk, hogy hagyja nyitva a betöltőnyílást, hogy a belseje kiszellőzzön. Lehet, hogy várnia kell 2 percet, hogy ki tudja nyitni. Az "a-b-c-d" modellek esetében ellenőrizze, hogy a STOP jelzőlámpa villog. Az "e"

típusú készülékeknél várjon, amíg a szimbólum kialszik 🔍.

3 Karbantartás

3.1 A mosószertároló tisztítása. Javasolt egyszer egy hónapban elvégezni.

3.2 A szűrő tisztítása. Javasolt egyszer egy évben elvégezni.

A külső tisztításhoz, használjon nem dörzshatású termékeket, majd száritsa meg őket egy puha törlőkendővel.

4 Hibakeresés

4.1 A mosógépbe beépítettek egy hibakereső rendszert, amely bármely hiba esetén az érzékeli, és arról tájékoztat. Ezeket a készülék kijelzőjén megjeleníti, vagy a kapcsolótábla jelzőlámpái szakaszosan világítanak.

4.1.1 Nincs víz a mosógépben. Ellenőrizze a vízellátást, a bemeneti csapot, vagy tisztítsa meg a bemeneti szűrót.
4.1.2 Nem üríti ki a vizet és nem centrifugál. Ellenőrizze a szűrő állapotát.
4.1.3 Nem centrifugál. Mozgassa át a ruhákat, és válassza ki ismét a centrifugálást.
4.1.4 A program nem indul el. Hívja a műszaki szervizt.
4.1.5 Bármely más kód esetén. Hívja a műszaki szervizt.

4.2 Vibráció és zaj. Ellenőrizze, hogy a beszerelés megfelelő-e (a jelen kézikönyv 1.1 és 1.4 pontjai).

4.3 Víz van a mosószertárolóban. Ellenőrizze, hogy a mosószertároló rekesz tiszta-e (3.1).

5 Környezetvédelem

Ezt a mosógépet a környezetvédelemre tekintettel tervezték.

Kijelző kontraszt. 20 perc elteltével a kijelző elsötétül, hogy energiát takarítson meg. A kijelző aktiválásához nyomja meg bármelyik gombot vagy tekerje el a kapcsolót.

Óvja meg környezetét. A mosógépet az egyes programoknál javasolt maximális kapacitással használja, így vizet és energiát takarít meg. Amikor csak lehetséges, ne használjon előmosást. Ne tegyen bele túl sok tisztítószert.

Elektromos és elektronikus hulladékok kezelése.

Ne dobja el a készülékeket az általános háztartási szeméthez keverve. Mosógépét adja le egy erre kijelölt gyűjtőközpontban. Az elektromos háztartási cikkek újrahasznosítása kiküszöböli a negatív egészségügyi, környezeti hatásokat, és ezáltal energiát és erőforrásokat takaríthatunk meg. További információért vegye fel a kapcsolatot a helyi hatóságokkal vagy azzal a bolttal, ahol mosógépét vásárolta.

Programtáblázat

Program	Kosz	Maximális ruhatöltet (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Damut hideg	Nagyon enyhe	8/9	0,10	58	111	0,15	60	112
2. Damut 30°C	Enyhe	8/9	0,35	58	107	0,35	60	108
3.(*) Damut 40°C	Normál	8/9	0,70	58	174	0,70	60	170
4.(*) Damut 60°C	Normál	8/9	0,99	58	177	1,35	60	178
5. Damut 90°C	Erős	8/9	2,50	62	133	2,70	64	135
6. Szintetikus hideg	Nagyon enyhe	4/4,5	0,10	54	79	0,15	58	79
7. Szintetikus 30°C	Enyhe	4/4,5	0,25	54	83	0,25	58	84
8. Szintetikus 40°C	Enyhe	4/4,5	0,55	54	88	0,55	58	89
9. Szintetikus 60°C	Normál	4/4,5	1,15	54	105	1,30	58	108
10. Előmosás	Erős	8/9	1,50	68	123	1,60	73	125
11. Detrifuga		8/9	0,05	0	12	0,05	0	12
12. Blítés		8/9	0,05	40	28	0,10	42	28
13. Kenyes/Gyapjú 30°C	Enyhe	2	0,35	59	37	0,35	65	37
14. Kenyes/Gyapjú hideg	Nagyon enyhe	2	0,05	59	30	0,05	65	30
15. Flash 30 min	Enyhe	4	0,20	40	30	0,20	45	30
16. Express 15 min	Nagyon enyhe	2	0,05	25	15	0,05	30	15
17. Mix 45 min	Enyhe	4,5	0,60	42	45	0,60	42	45

(*) A 40°C és 60°C-os normál pamut programok a leghatékonyabbak az energia és víz kombinált fogyasztás szempontjából, és normál szennyezettségű pamut szövetek mosására alkalmasak.

MEGJEGYZÉSEK

- A "kikapcsolt módban" és a "kikapcsolás nélküli módban" fogyasztott energia < 1W.

- A víz tényleges hőmérséklete a mosási ciklusnál eltérhet a megadott hőmérséklettől, lehet alacsonyabb is.

- A valós kWh, liter és program időtartam értékek a jelzettektől eltérhetnek a vízhálózat nyomásától és hőmérsékletétől, annak a helyiségnek a hőmérsékletétől függően, ahol a mosógép található, a hálózati feszültség változásától, a használt ruha típusától és mennyiségétől függően, valamint a további lehetséges opciók kiválasztásának függvényében.

Programtáblázat

Program	Hőmérséklet	Maximális ruhatöltet (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Gamut	hideg, 30°C, 50°C, 90°C	8/9	0,10-2,50	58-64	111-133	0,15-2,70	60-58	112-135
	60°C (*)	8/9	0,99	58	177	1,35	60	178
	40°C (*)	8/9	0,70	58	174	0,70	60	170
2. Szintetikus	hideg, 30°C, 40°C, 50°C, 60°C	4/4,5	0,10-1,15	54	79-105	0,15-1,30	58	79-108
3. Kényes textil	hideg, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. Ayapjú	hideg, 30°C, 40°C	2	0,05-0,35	59	30-37	0,05-0,35	65	30-37
5. Kézi mosás	hideg	2	0,05	59	30	0,05	65	30
6. Blítés		8/9	0,05	40	28	0,05	42	28
7. Etrifuga		8/9	0,05	0	12	0,05	0	12
8. Duvet (tollpehely)	30°C	4/4,5	0,25	54	83	0,25	58	84
9. Előmosás	60°C	8/9	1,50	68	123	1,50	73	125
10. Sport	hideg, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. Ingek	hideg, 30°C, 40°C	4/4,5	0,10-0,60	54	79-88	0,15-0,60	58	79-89
12. Tét színek	hideg, 30°C, 40°C	4/4,5	0,15-0,55	74	90-99	0,15-0,55	74	90-99
13. Flash 30 min	30°C	4	0,20	40	30	0,20	45	30
14. Express 15 min	hideg	2	0,05	25	15	0,05	30	15
15. Mix45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) A 40°C és 60°C-os normal pamut programok a leghatékonyabbak az energia és víz kombinált fogyasztás szempontjából, és normal szennyezettségű pamut szövetek mosására alkalmasak.

MEGJEGYZÉSEK

- A "kikapcsolt módban" és a "kikapcsolás nélküli módban" fogyasztott energia < 1W.

- A víz tényleges hőmérséklete a mosási ciklusnál eltérhet a megadott hőmérséklettől, lehet alacsonyabb is.

- A valós kWh, liter és program időtartam értékek a jelzettektől eltérhetnek a vízhálózat nyomásától és hőmérsékletétől, annak a helyiségnek a hőmérsékletétől függően, ahol a mosógép található, a hálózati feszültség változásától, a használt ruha típusától és mennyiségétől függően, valamint a további lehetséges opciók kiválasztásának függvényében.
