FE 8214 - Máquina de lavar FAGOR - Manual de utilização gratuito

Tipo de produto	Máquina de lavar frontal
Marca	Fagor
Modelo	FE 8214
Capacidade de lavagem	8 kg / 9 kg conforme versão
Dimensões (A x L x P)	850 x 600 x 600 mm
Velocidade máxima de centrifugação	1400 rpm
Pressão da água	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Alimentação elétrica	230 V ~ 50 Hz
Potência máxima	Ver placa de características (cerca de 2200 W)
Número de programas	15 programas principais
Programas	Algodão, Sintéticos, Delicado/Lã, Flash 30 min, Express 15 min, Mix 45 min, etc.
Funções complementares	Partida diferida, Segurança crianças, Passagem fácil, Enxaguamento extra, Redução de tempo
Exibição	Ecrã com exibição do tempo restante (modelos b-d-e)
Sistema de diagnóstico	Sim, códigos de defeito no ecrã ou indicadores
Material do tambor	Aço inoxidável
Gaveta de produtos	3 compartimentos: lavagem, pré-lavagem, amaciante
Instalação sob bancada	Possível (dimensões de embutir 600x600x850 mm)
Acessórios fornecidos	Mangueiras de entrada e drenagem, manual de instruções
Manutenção	Limpeza mensal da gaveta de produtos, anual do filtro
Classe energética	Não especificada (consumo variável conforme programa)

Perguntas frequentes - FE 8214 FAGOR

Como instalar corretamente a máquina de lavar Fagor FE 8214?

Desembale o aparelho removendo os parafusos de transporte. Conecte as mangueiras de entrada de água (filtro de entrada) e drenagem. Nivele o aparelho ajustando os pés. Conecte a uma tomada com terra. Consulte o guia de instalação para diagramas detalhados.

O que fazer se a máquina de lavar não encher de água?

Verifique se a torneira de água está aberta e se o filtro de entrada não está obstruído. Se o problema persistir, o sensor de nível ou a eletroválvula pode estar com defeito. Contacte o serviço técnico.

Como usar a partida diferida?

Selecione seu programa, depois pressione a tecla de partida diferida (⚫). Ajuste o atraso desejado. O ciclo iniciará automaticamente na hora escolhida. Alguns modelos exibem o tempo restante antes da partida.

Por que minha máquina de lavar não drena?

Verifique o filtro de drenagem localizado na parte inferior frontal (limpe se estiver obstruído). Certifique-se de que a mangueira de drenagem não está dobrada ou entupida. Se o problema persistir, a bomba de drenagem pode estar com defeito.

Como ativar a segurança crianças?

Mantenha pressionada a tecla de bloqueio () por 3 segundos. Um indicador acende. Para desativar, repita a mesma ação. Isso impede qualquer alteração das configurações pelas crianças.

Quais são os programas adequados para lã?

Use o programa Delicado/Lã (frio ou 30°C). A capacidade máxima é de 2 kg. Use detergente líquido. Evite centrifugação em alta velocidade.

O que significa o código de erro exibido?

A máquina de lavar possui um sistema de diagnóstico. Por exemplo, se o indicador piscar, consulte a seção de diagnóstico do manual. Os códigos comuns indicam um problema de enchimento, drenagem ou abertura de porta. Contacte o serviço técnico para códigos não listados.

Como limpar a gaveta de produtos?

Remova a gaveta puxando-a em sua direção. Lave-a com água morna e uma escova macia uma vez por mês. Limpe também o compartimento do amaciante. Recoloque-a após secagem.

Posso embutir esta máquina de lavar sob uma bancada?

Sim, as dimensões de embutir são de 600 x 600 x 850 mm. Se a tampa superior precisar ser removida, contacte um técnico. A tomada deve permanecer acessível após a instalação.

Como reduzir o tempo de lavagem?

Use a função Redução de tempo () nos programas Algodão ou Sintéticos. Nos modelos b-d-e, pressione várias vezes para reduzir a duração em etapas. O indicador mostra a redução ativa.

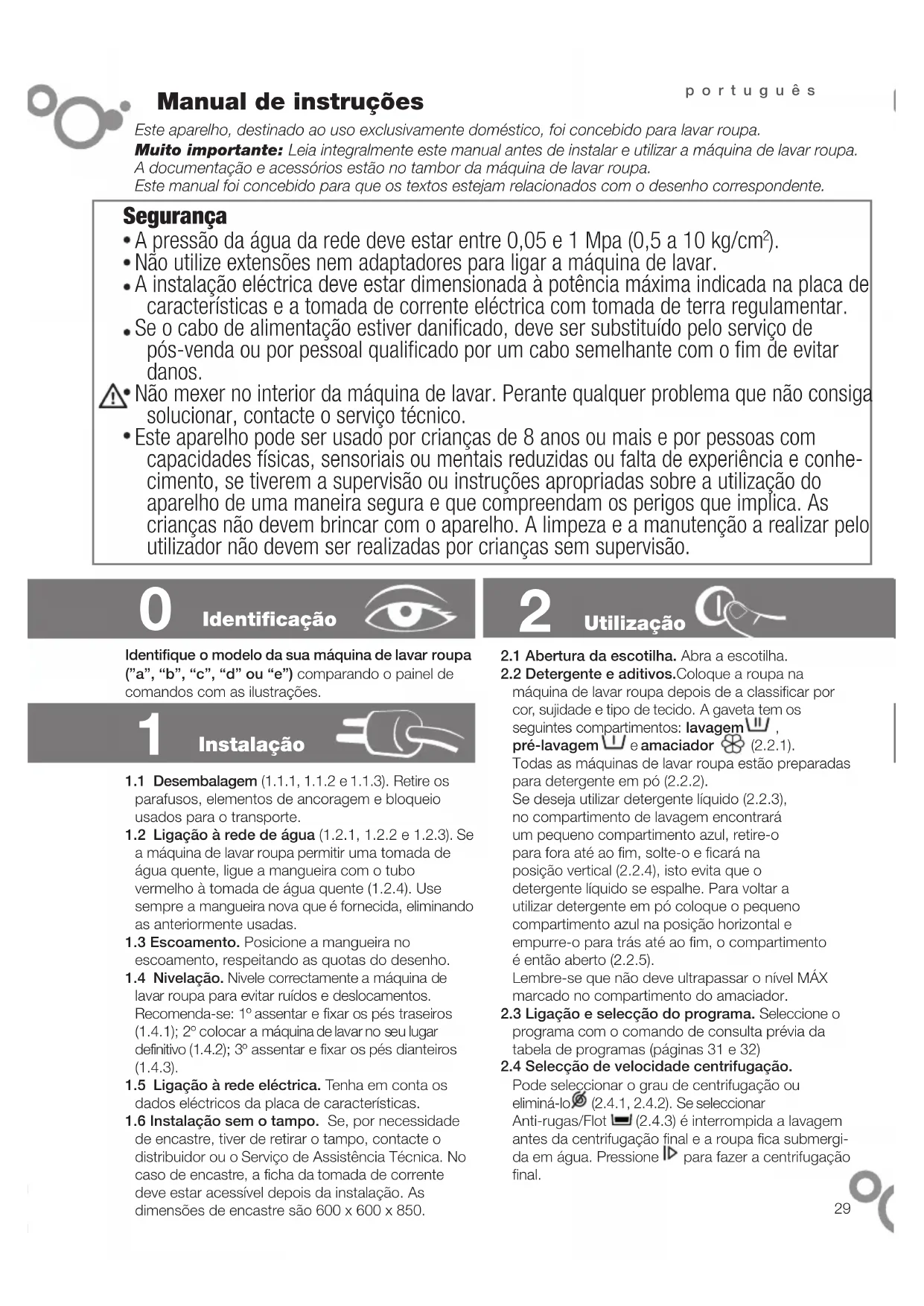

MANUAL DE UTILIZADOR FE 8214 FAGOR

Este aparelho, destinado ao uso exclusivamente doméstico, foi concebido para lavar roupa.

Muito importante: Leia integralmente este manual antes de instalar e utilizar a máquina de lavar roupa.

A documentação e acessórios estão no tambor da máquina de lavar roupa.

Este manual foi concebido para que os textos estejam relacionados com o desenho correspondente.

Segurança

• A pressão da água da rede deve estar entre 0,05 e 1 Mpa (0,5 a 10 kg/cm²).
• Não utilize extensões nem adaptadores para ligar a máquina de lavar.
• A instalação eléctrica deve estar dimensionada à potência máxima indicada na placa de características e a tomada de corrente eléctrica com tomada de terra regulamentar.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo serviço de pós-venda ou por pessoal qualificado por um cabo semelhante com o fim de evitar danos.

⚠️ Não mexer no interior da máquina de lavar. Perante qualquer problema que não consiga solucionar, contacte o serviço técnico.

- Este aparelho pode ser usado por crianças de 8 anos ou mais e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, se tiverem a supervisão ou instruções apropriadas sobre a utilização do aparelho de uma maneira segura e que compreendam os perigos que implica. As crianças não devem brincar com o aparelho. A limpeza e a manutenção a realizar pelo utilizador não devem ser realizadas por crianças sem supervisão.

Identificação

Identifique o modelo da sua máquina de lavar roupa ("a", "b", "c", "d" ou "e") comparando o painel de comandos com as ilustrações.

Instalação

1.1 Desembalagem (1.1.1, 1.1.2 e 1.1.3). Retire os parafusos, elementos de ancoragem e bloqueio usados para o transporte.
1.2 Ligação à rede de água (1.2.1, 1.2.2 e 1.2.3). Se a máquina de lavar roupa permitir uma tomada de água quente, ligue a mangueira com o tubo vermelho à tomada de água quente (1.2.4). Use sempre a mangueira nova que é fornecida, eliminando as anteriormente usadas.
1.3 Escoamento. Posicione a mangueira no escoamento, respeitando as quotas do desenho.
1.4 Nivelação. Nivele correctamente a máquina de lavar roupa para evitar ruídos e deslocamentos. Recomenda-se: 1º assentar e fixar os pés traseiros (1.4.1); 2º colocar a máquina de lavar no seu lugar definitivo (1.4.2); 3º assentar e fixar os pés dianteiros (1.4.3).
1.5 Ligação à rede eléctrica. Tenha em conta os dados eléctricos da placa de características.
1.6 Instalação sem o tampo. Se, por necessidade de encastre, tiver de retirar o tampo, contacte o distribuidor ou o Serviço de Assistência Técnica. No caso de encastre, a ficha da tomada de corrente deve estar acessível depois da instalação. As dimensões de encastre são 600 x 600 x 850.

Utilização

2.1 Abertura da escotilha. Abra a escotilha.
2.2 Detergente e aditivos. Coloque a roupa na máquina de lavar roupa depois de a classificar por cor, sujidade e tipo de tecido. A gaveta tem os seguintes compartimentos: lavagem 🎋, pré-lavagem 🎋 e amaciador ✿ (2.2.1).
Todas as máquinas de lavar roupa estão preparadas para detergente em pó (2.2.2).
Se deseja utilizar detergente líquido (2.2.3), no compartimento de lavagem encontrará um pequeno compartimento azul, retire-o para fora até ao fim, solte-o e ficará na posição vertical (2.2.4), isto evita que o detergente líquido se espalhe. Para voltar a utilizar detergente em pó coloque o pequeno compartimento azul na posição horizontal e empurre-o para trás até ao fim, o compartimento é então aberto (2.2.5). Lembre-se que não deve ultrapassar o nível MÁX marcado no compartimento do amaciador.

2.3 Ligação e seleção do programa. Seleccione o programa com o comando de consulta prévia da tabela de programas (páginas 31 e 32)

2.4 Seleção de velocidade centrifugação. Pode seleccionar o grau de centrifugação ou eliminá-lo (2.4.1, 2.4.2). Se seleccionar Anti-rugas/Flot (2.4.3) é interrompida a lavagem antes da centrifugação final e a roupa fica submergida em água. Pressione para fazer a centrifugação final.

HUMIDADE RESIDUAL*MÉDIA (%)	VELOCIDADE DE CENTRIFUGAÇÃOMÁXIMA A LAVAGEM (r.p.m)
	600	800	1000	1200	1400
Programas ALGODÃO	80	71	62	53	52
Programas SINTÉTICOS	80	70	70	70
Programas LÃ	100	90	90	90
Programa RÁPIDO	100	90	80	80

* Humidade residual: quantidade de humidade contida na roupa no fim da fase de centrifugação

2.5 Funções adicionais.

• Engomar fácil 📄. Reduce la formación de arrugas.
• Enxaguamento extra 📄. Te permite proteger las prendas de los niños y de las personas con pieles sensibles.

• Redução tempo 🕒». É possível reduzir o tempo de lavagem de peças sintéticas e de algodão.

• Modelos “a-c” -> Premindo uma vez, permite reduzir o tempo de lavagem.

• Modelos “b-d-e” -> Premindo o botão de redução de tempo, irá reduzir até três vezes a duração do programa de lavagem seleccionado. O valor da duração do programa reduzido será indicado no ecrã.

2.6 Atraso horário ⚙. Permite-lhe atrasar a hora de início da lavagem.

2.7 Colocação em funcionamento ou pausa

2.8 Bloqueio ☐. Mantenha pressionada(s) a(s) tecla(s) durante 3 segundos, é activado o bloqueio para evitar manipulações por parte das crianças. Desactiva-se mantendo pressionada(a) novamente a(s) tecla(s) durante outros 3 segundos.
2.9 Processo de lavagem. Pode comprovar a fase fase do programa. O restante tempo só pode ser comprovado nos modelos "b-d-e".

-Assim que instalar a máquina de lavar roupa poderá fazer uma limpeza prévia e verificar o seu correcto funcionamento (lavagem normal, sem roupa e a 90°C).

• Utilize um saco de lavagem para peças de roupa pequenas: lenços e roupa interior.
• Pode usar-se todo o tipo de detergentes para máquinas de lavar roupa. Recomendam-se detergentes líquidos para programas de lavagem a baixa temperatura (máximo 40°C) para todo o tipo de tecidos. Não se recomenda utilizar detergente em pó para a lavagem de tecidos de lã.

1. Se parar a máquina de lavar para adicionar mais roupa, pressione ID, certificando-se de que o nível de água não chega à escotilha.
2. As funções adicionais (e) aumentam o tempo de lavagem.
3. Depois de finalizado o programa de lavagem recomenda-se deixar a porta da escotilha aberta para ventilar o interior. Pode ser necessário aguardar 2 minutos para poder abri-la. Nos modelos "a-b-c-d", certifique-se de que o piloto STOP está a piscar. Nos modelos tipo "e" espera até que o símbolo se desligue.

3 Manutenção

3.1 Limpeza da gaveta do detergente. É recomendável que o faça uma vez por mês.
3.2 Limpeza do filtro. É recomendável que o faça uma vez por ano.

Para a limpeza exterior, utilize produtos não abrasivos e seque bem com um pano suave.

4 Diagnósticos

4.1 A máquina de lavar roupa tem um sistema de diagnóstico que detecta e avisa perante qualquer tipo de incidência. Pode visualizá-las no ecrã ou quando ficarem a piscar de forma intermitente os pilotos do painel de comandos.

4.1.1 Não entra água na máquina de lavar. Verifique o fornecimento de água, a torneira de entrada, ou limpe o filtro de entrada.
4.1.2 Não desagua, nem centrifuga. Verifique o estado do filtro.
4.1.3 Não centrifuga. Retire a roupa e volte a seleccionar a centrifugação.
4.1.4 Não começa a trabalhar. Verifique se a escotilha está bem fechada.
4.1.5 Com qualquer outro código. Contacte o serviço técnico.

4.2 Vibrações ou ruídos. Verifique a correcta instalação (1.1 e 1.4 deste manual).
4.3 Água na gaveta. Verifique se a gaveta de detergente está limpa (3.1).

5 Meio-ambiente

A máquina de lavar foi concebida a pensar na conservação do meio ambiente.

Contraste do visor. Decorridos 20 minutos, o visor escurece para poupar energia. Para activar o visor, pressionar qualquer tecla ou rodar o comando.

Respeite o meio-ambiente. Carregue a máquina de lavar à capacidade máxima recomendada para cada programa; vai poupar água e energia. Sempre que possa, evite a pré-lavagem. Não use detergente em excesso. Utilize o Enxaguamento extra 📋 para peças de roupa de pessoas com a pele sensível.

Gestão de resíduos de aparelhos eléctricos e electrónicos. Não deite fora os aparelhos

misturando-os com resíduos domésticos gerais. Entregue a sua máquina de lavar num centro especial de recolha. A reciclagem de electrodomésticos evita consequências negativas para a saúde e para o meio ambiente, e permite poupar energia e recursos. Para mais informação, contacte as autoridades locais ou o estabelecimento onde adquiriu a máquina de lavar.

Tabela de Programas

Programa	Sujidade	Capacidade (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Algodão frio	Muito ligeira	8/9	0,10	58	111	0,15	60	112
2. Algodão 30°C	Ligeira	8/9	0,35	58	107	0,35	60	108
3.(*) Algodão 40°C	Normal	8/9	0,70	58	174	0,70	60	170
4.(*) Algodão 60°C	Normal	8/9	0,99	58	177	1,35	60	178
5. Algodão 90°C	Forte	8/9	2,50	62	133	2,70	64	135
6. Sintético frio	Muito ligeira	4/4,5	0,10	54	79	0,15	58	79
7. Sintético 30°C	Ligeira	4/4,5	0,25	54	83	0,25	58	84
8. Sintético 40°C	Ligeira	4/4,5	0,55	54	88	0,55	58	89
9. Sintético 60°C	Normal	4/4,5	1,15	54	105	1,30	58	108
10. Pré-lavagem	Forte	8/9	1,50	68	123	1,60	73	125
11. Centrifugação		8/9	0,05	0	12	0,05	0	12
12. Nxaguamento		8/9	0,05	40	28	0,10	42	28
13. Delicado/lã 30°C	Ligeira	2	0,35	59	37	0,35	65	37
14. Delicado/lã frio	Muito ligeira	2	0,05	59	30	0,05	65	30
15. Rápido 30 min	Ligeira	4	0,20	40	30	0,20	45	30
16. Express 15 min	Muito ligeira	2	0,05	25	15	0,05	30	15
17. Misto 45 min	Ligeira	4,5	0,60	42	45	0,60	42	45

(*) Programas normais de algodão a 40°C e 60°C mais eficazes em termos de consumo combinado de energia e água, adequados para lavar tecidos de algodão de sujidade normal.

NOTAS

- Potência consumida no "modo desligado" e "modo sem desligar" < 1 W.

- A temperatura real da água pode diferir da temperatura indicada para o ciclo de lavagem, podendo ser mais baixa.

- Os valores reais de kWh, litros e duração do programa podem ser diferentes dos indicados em função da pressão e temperatura a água da rede, da temperatura do recinto onde se encontra a máquina de lavar, das flutuações na tensão da rede, do tipo e quantidade de roupa utilizada e das possíveis opções adicionais seleccionadas.

Tabela de Programas

Programa	Temperatura	Capacidade(kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Agodão	frio, 30°C, 50°C, 90°C	8/9	0,10-2,50	58-64	111-1330	15-2,70	60-58	112-135
	60°C (*)	8/9	0,99	58	177	1,35	60	178
	40°C (*)	8/9	0,70	58	174	0,70	60	170
2. Sintéticos	frio, 30°C, 40°C, 50°C, 60°C	4/4,5	0,10-1,15	54	79-105	0,15-1,30	58	79-108
3. Delicados	frio, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. Qã	frio, 30°C, 40°C	2	0,05-0,35	59	30-37	0,05-0,35	65	30-37
5. Lavagem à mão	frio	2	0,05	59	30	0,05	65	30
6. Lhxaguamento		8/9	0,05	40	28	0,05	42	28
7. Centrifugação		8/9	0,05	0	12	0,05	0	12
8. Edredão	30°C	4/4,5	0,25	54	83	0,25	58	84
9. Pré-lavagem	60°C	8/9	1,50	68	123	1,50	73	125
10. Sport	frio, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. Damisas	frio, 30°C, 40°C	4/4,5	0,10-0,60	54	79-88	0,15-0,60	58	79-89
12. Mupa escura	frio, 30°C, 40°C	4/4,5	0,15-0,55	74	90-99	0,15-0,55	74	90-99
13. Rápido 30 min	30°C	4	0,20	40	30	0,20	45	30
14. Express 15 min	frio	2	0,05	25	15	0,05	30	15
15. Misto 45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) Programas normais de algodão a 40°C e 60°C mais eficazes em termos de consumo combinado de energia e água, adequados para lavar tecidos de algodão de sujidade normal.

NOTAS

- Potência consumida no "modo desligado" e "modo sem desligar" < 1 W.

- A temperatura real da água pode diferir da temperatura indicada para o ciclo de lavagem, podendo ser mais baixa.

- Os valores reais de kWh, litros e duração do programa podem ser diferentes dos indicados em função da pressão e temperatura a água da rede, da temperatura do recinto onde se encontra a máquina de lavar, das flutuações na tensão da rede, do tipo e quantidade de roupa utilizada e das possíveis opções adicionais seleccionadas.

'Εντυπο οδηγιών

Este aparato, destinado a un uso exclusivamente doméstico, foi concibido para o lavado da roupa.

Moi importante: Le integramente este manual antes de instalar e utiliza-la lavadora.

Non manipula-lo interior da lavadora. Ante de calquera problema que non poidas solucionar, chama ó servizo técnico.

*Humidade residual: cantidade de humidade contida na roupa ó final da fase de centrifugado

2.9 Proceso de lavado. Podes comproba-la fase do programa. O tempo restante só se poderá comprobar nos modelos "b-d-e".

Para a limpeza exterior, usa produtos non abrasivos e seca ben cun pano suave..

4 Diagnósticos

4.1 A lavadora incorpora un sistema de diagnóstico que detecta e avisa diante de calquera tipo de incidencia. Poderás visualizalas na pantalla ou cando se iluminen intermitentemente os pilotos do panel de mandos.

4.1.1 Non entra auga na lavadora. Revisa-lo subministro de auga, a billa de entrada ou limpa o filtro de entrada. 4.1.2 Nin desauga nin centrifuga. Comproba o estado do filtro. 4.1.3 Non centrifuga. Remove a roupa e volve a selecciona-lo centrifugado. 4.1.4 Non se pon en marcha. Comproba que o zapón está ben pechado. 4.1.5 Con calquera outro código. Avisa ó servizo técnico.
