FE 8214 - Lavadora FAGOR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Lavadora de carga frontal
Marca	Fagor
Modelo	FE 8214
Capacidad de lavado	8 kg / 9 kg según versión
Dimensiones (Al x An x Pr)	850 x 600 x 600 mm
Velocidad de centrifugado máxima	1400 rpm
Presión de agua	0,05 a 1 MPa (0,5 a 10 kg/cm²)
Alimentación eléctrica	230 V ~ 50 Hz
Potencia máxima	Ver placa de características (aproximadamente 2200 W)
Número de programas	15 programas principales
Programas	Algodón, Sintéticos, Delicado/Lana, Flash 30 min, Express 15 min, Mix 45 min, etc.
Funciones complementarias	Inicio diferido, Seguridad infantil, Planchado fácil, Aclarado extra, Reducción de tiempo
Pantalla	Pantalla con visualización del tiempo restante (modelos b-d-e)
Sistema de diagnóstico	Sí, códigos de fallo en pantalla o testigos
Material del tambor	Acero inoxidable
Cajetín de detergente	3 compartimentos: lavado, prelavado, suavizante
Instalación bajo encimera	Posible (dimensiones de empotramiento 600x600x850 mm)
Accesorios incluidos	Mangueras de entrada y desagüe, manual de usuario
Mantenimiento	Limpieza mensual del cajetín de detergente, anual del filtro
Clase energética	No especificada (consumo variable según programa)

Preguntas frecuentes - FE 8214 FAGOR

¿Cómo instalar correctamente la lavadora Fagor FE 8214?

Desembale el aparato retirando los tornillos de transporte. Conecte las mangueras de entrada de agua (filtro de entrada) y de desagüe. Nivele el aparato ajustando las patas. Conecte a un enchufe con toma de tierra. Consulte la guía de instalación para los esquemas detallados.

¿Qué hacer si la lavadora no se llena de agua?

Verifique que el grifo de agua esté abierto y que el filtro de entrada no esté obstruido. Si el problema persiste, el sensor de nivel o la electroválvula pueden estar defectuosos. Contacte al servicio técnico.

¿Cómo utilizar el inicio diferido?

Seleccione su programa, luego presione la tecla de inicio diferido (⚫). Ajuste el retraso deseado. El ciclo comenzará automáticamente a la hora elegida. Algunos modelos muestran el tiempo restante antes del inicio.

¿Por qué mi lavadora no desagua?

Verifique el filtro de desagüe ubicado en la parte inferior frontal (límpielo si está obstruido). Asegúrese de que la manguera de desagüe no esté doblada o bloqueada. Si el problema persiste, la bomba de desagüe puede estar defectuosa.

¿Cómo activar la seguridad infantil?

Mantenga presionada la tecla de bloqueo () durante 3 segundos. Se encenderá un testigo. Para desactivar, repita la misma acción. Esto evita cualquier modificación de los ajustes por parte de los niños.

¿Cuáles son los programas adecuados para la lana?

Utilice el programa Delicado/Lana (frío o 30°C). La capacidad máxima es de 2 kg. Use detergente líquido. Evite el centrifugado a alta velocidad.

¿Qué significa el código de error mostrado?

La lavadora dispone de un sistema de diagnóstico. Por ejemplo, si el testigo parpadea, consulte la sección de diagnóstico del manual. Los códigos comunes indican un problema de llenado, desagüe o apertura de puerta. Contacte al servicio técnico para los códigos no listados.

¿Cómo limpiar el cajetín de detergente?

Retire el cajetín tirando de él hacia usted. Lávelo con agua tibia y un cepillo suave una vez al mes. Limpie también el compartimiento del suavizante. Vuelva a colocarlo después de secarlo.

¿Puedo empotrar esta lavadora bajo una encimera?

Sí, las dimensiones de empotramiento son de 600 x 600 x 850 mm. Si es necesario retirar la tapa superior, contacte a un técnico. El enchufe debe permanecer accesible después de la instalación.

¿Cómo reducir el tiempo de lavado?

Utilice la función Reducción de tiempo () en los programas Algodón o Sintéticos. En los modelos b-d-e, presione varias veces para reducir la duración por escalones. El testigo indica la reducción activa.

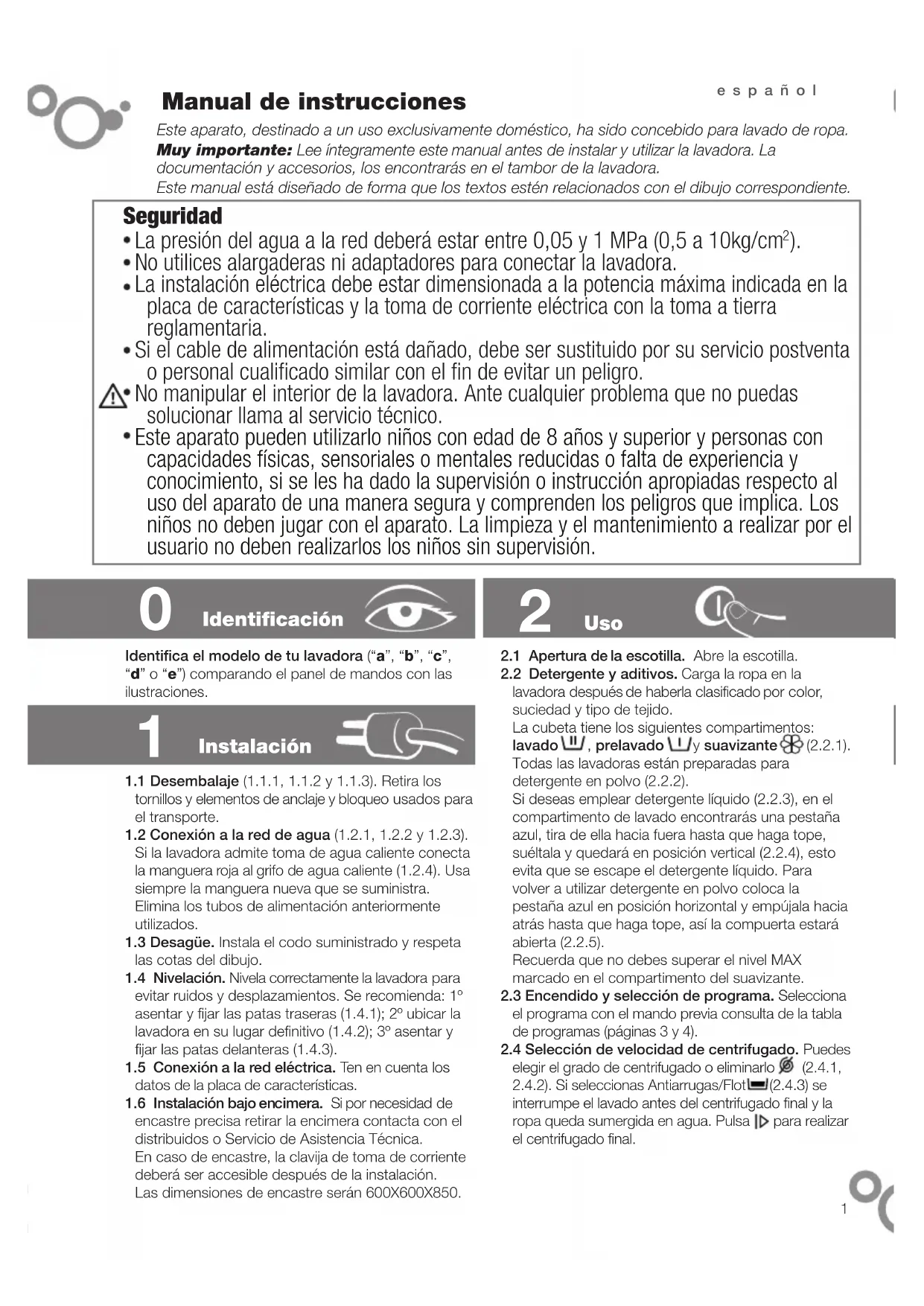

MANUAL DE USUARIO FE 8214 FAGOR

Este aparato, destinado a un uso exclusivamente doméstico, ha sido concebido para lavado de ropa.

Muy importante: Lee íntegramente este manual antes de instalar y utilizar la lavadora. La documentación y accesorios, los encontrarás en el tambor de la lavadora.

Este manual está diseñado de forma que los textos estén relacionados con el dibujo correspondiente.

Seguridad

• La presión del agua a la red deberá estar entre 0,05 y 1 MPa (0,5 a 10kg/cm²).
• No utilices alargaderas ni adaptadores para conectar la lavadora.
• La instalación eléctrica debe estar dimensionada a la potencia máxima indicada en la placa de características y la toma de corriente eléctrica con la toma a tierra reglamentaria.
• Si el cable de alimentación está dañado, debe ser sustituido por su servicio postventa o personal cualificado similar con el fin de evitar un peligro.

No manipular el interior de la lavadora. Ante cualquier problema que no puedas solucionar llama al servicio técnico.

- Este aparato pueden utilizarlo niños con edad de 8 años y superior y personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento, si se les ha dado la supervisión o instrucción apropiadas respecto al uso del aparato de una manera segura y comprenden los peligros que implica. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento a realizar por el usuario no deben realizarlos los niños sin supervisión.

Identificación

Identifica el modelo de tu lavadora ("a", "b", "c", "d" o "e") comparando el panel de mandos con las ilustraciones.

Instalación

1.1 Desembalaje (1.1.1, 1.1.2 y 1.1.3). Retira los tornillos y elementos de anclaje y bloqueo usados para el transporte.
1.2 Conexión a la red de agua (1.2.1, 1.2.2 y 1.2.3). Si la lavadora admite toma de agua caliente conecta la manguera roja al grifo de agua caliente (1.2.4). Usa siempre la manguera nueva que se suministra. Elimina los tubos de alimentación anteriormente utilizados.
1.3 Desagüe. Instala el codo suministrado y respeta las cotas del dibujo.
1.4 Nivelación. Nivela correctamente la lavadora para evitar ruidos y desplazamientos. Se recomienda: 1° asentar y fijar las patas traseras (1.4.1); 2° ubicar la lavadora en su lugar definitivo (1.4.2); 3° asentar y fijar las patas delanteras (1.4.3).
1.5 Conexión a la red eléctrica. Ten en cuenta los datos de la placa de características.
1.6 Instalación bajo encimera. Si por necesidad de encastre precisa retirar la encimera contacta con el distribuidos o Servicio de Asistencia Técnica. En caso de encastre, la clavija de toma de corriente deberá ser accesible después de la instalación. Las dimensiones de encastre serán 600X600X850.

Uso

2.1 Apertura de la escotilla. Abre la escotilla.
2.2 Detergente y aditivos. Carga la ropa en la lavadora después de haberla clasificado por color, suciedad y tipo de tejido.
La cubeta tiene los siguientes compartimentos:
lavado 📊, prelavado 📊 y suavizante ⚙ (2.2.1).
Todas las lavadoras están preparadas para detergente en polvo (2.2.2).
Si deseas emplear detergente líquido (2.2.3), en el compartimento de lavado encontrarás una pestaña azul, tira de ella hacia fuera hasta que haga tope, suéltala y quedará en posición vertical (2.2.4), esto evita que se escape el detergente líquido. Para volver a utilizar detergente en polvo coloca la pestaña azul en posición horizontal y empújala hacia atrás hasta que haga tope, así la compuerta estará abierta (2.2.5). Recuerda que no debes superar el nivel MAX marcado en el compartimento del suavizante.

2.3 Encendido y selección de programa. Selecciona el programa con el mando previa consulta de la tabla de programas (páginas 3 y 4).

2.4 Selección de velocidad de centrifugado. Puedes elegir el grado de centrifugado o eliminarlo (2.4.1, 2.4.2). Si seleccionas Antiarrugas/Flot (2.4.3) se interrumpe el lavado antes del centrifugado final y la ropa queda sumergida en agua. Pulsa para realizar el centrifugado final.

HUMEDAD RESIDUAL*MEDIA (%)	VELOCIDAD DE CENTRIFUGADOMÁXIMA DE LA LAVADORA (r.p.m)
	600	800	1000	1200	1400
Programas de ALGODÓN	80	71	62	53	52
Programas SINTÉTICOS	80	70	70	70
Programas de LANA	100	90	90	90	90
Programa RÁPIDO	100	90	80	80	80

*Humedad residual: cantidad de humedad contenida en la ropa al final del centrifugado

2.5 Funciones adicionales:

• Fácil planchado 📄. Reduce la formación de arrugas.
• Aclarado extra 📄. Te permite proteger las prendas de los niños y de las personas con pieles sensibles.

• Reducción tiempo 🕒». Es posible acortar el tiempo de lavado de prendas sintéticas y de algodón.

• Modelos “a-c” -> Una pulsación te permite reducir el tiempo de lavado.

• Modelos "b-d-e" -> Pulsando el botón de reducción de tiempo reducirá la duración del programa de lavado seleccionado hasta tres veces. El valor de la duración del programa reducido se indicará en la pantalla.

2.6 Retardo horario G. Te permitirá retrasar la hora del comienzo del lavado.

2.7 Puesta en marcha o pausa

2.8 Bloqueo 📄 Manteniendo pulsada(s) la(s) tecla(s) durante 3 segundos, se activa el bloqueo para evitar manipulaciones por parte de niños. Se desactiva manteniendo pulsada(s) nuevamente la(s) tecla(s) durante otros 3 segundos.

2.9 Proceso de lavado. Puedes comprobar la fase del programa. El tiempo restante sólo podrás comprobar en los modelos "b-d-e".

Recomendaciones de uso:

- Nada más instalar la lavadora realiza una limpieza previa y comproba su correcto funcionamiento (lavado normal, sin ropa y a 90°C). - Utiliza una bolsa de lavado para prendas pequeñas: pañuelos y ropa interior.

- Se pueden usar todo tipo de detergentes para lavadoras. Se recomiendan detergentes líquidos para programas de lavado a baja temperatura (máximo 40°C) para todo tipo de tejidos. No se recomienda utilizar detergente en polvo para el lavado de tejidos en lana.

Advertencias de uso:

1. Si paras la lavadora para añadir más ropa, pulsando ID, asegúrate de que el nivel de agua no llegue al de la escotilla.
2. Las funciones adicionales (✗ y ✉) incrementan el tiempo de lavado.
3. Una vez finalizado el programa de lavado se recomienda dejar abierta la escotilla para ventilar el interior. Puede que tengas que esperar 2 minutos para abrir la escotilla. En los modelos “a-b-c-d” asegúrate de que el piloto STOP está parpadeando. En los modelos tipo “e” espera hasta que se apague el símbolo.

3

Mantenimiento

3.1 Limpieza de la cubeta de detergente. Es recomendable hacerla una vez al mes.
3.2 Limpieza del filtro. Es recomendable hacerla una vez al año.

Para la limpieza exterior, usa productos no abrasivos y seca bien con un paño suave.

4

Diagnósticos

4.1 La lavadora incorpora un sistema de diagnóstico que detecta y avisa ante cualquier tipo de incidencia. Podrás visualizarlas en la pantalla o cuando se iluminen intermitentemente los pilotos del panel de mandos.

4.1.1 No entra agua en la lavadora. Revisar el suministro de agua, el grifo de entrada, o limpia el filtro de entrada.
4.1.2 Ni desagua, ni centrifuga. Comprueba el estado del filtro.
4.1.3 No centrifuga. Remueve la carga de la ropa y vuelve a seleccionar el centrifugado.
4.1.4 No se pone en marcha. Comprueba que la escotilla está bien cerrada.
4.1.5 Con cualquier otro código. Avisa al servicio técnico.

4.2 Vibraciones o ruidos. Revisa la correcta instalación (1.1 y 1.4 de este manual).
4.3 Agua en la cubeta. Comprueba que la cubeta de detergente está limpia (3.1).

5

Medio ambiente

La lavadora ha sido diseñada pensando en la conservación del medio ambiente.

Contraste de pantalla. Pasado un tiempo de unos 20 minutos, la pantalla se oscurece para ahorrar energía. Para activar la pantalla, pulsa cualquier tecla o gira el mando.

Respeta el medio ambiente. Carga la lavadora a la máxima capacidad recomendada para cada programa; ahorrarás agua y energía. Siempre que puedas, evita el prelavado. No te excedas con el detergente.

Gestión de residuos de aparatos eléctricos y electrónicos.

No elimines los aparatos mezclándolos con residuos domésticos generales. Entrega tu lavadora en un centro especial de recogida. El reciclado de electrodomésticos evita consecuencias negativas para la salud, el medio ambiente y permite ahorrar energía y recursos.

Para más información, contacta con las autoridades locales o establecimiento donde adquiriste la lavadora.

Tabla de programas

Programa	Suciedad	Capacidad (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Algodón frío	Muy ligera	8/9	0,10	58	111	0,15	60	112
2. Algodón 30°C	Ligera	8/9	0,35	58	107	0,35	60	108
3.(*) Algodón 40°C	Normal	8/9	0,70	58	174	0,70	60	170
4.(*) Algodón 60°C	Normal	8/9	0,99	58	177	1,35	60	178
5. Algodón 90°C	Fuerte	8/9	2,50	62	133	2,70	64	135
6. Sintético frío	Muy ligera	4/4,5	0,10	54	79	0,15	58	79
7. Sintético 30°C	Ligera	4/4,5	0,25	54	83	0,25	58	84
8. Sintético 40°C	Ligera	4/4,5	0,55	54	88	0,55	58	89
9. Sintético 60°C	Normal	4/4,5	1,15	54	105	1,30	58	108
10. Prelavado	Fuerte	8/9	1,50	68	123	1,60	73	125
11. Dentrifugado		8/9	0,05	0	12	0,05	0	12
12. Aclarado		8/9	0,05	40	28	0,10	42	28
13. Delicado/lana 30°C	Ligera	2	0,35	59	37	0,35	65	37
14. Delicado/lana frío	Muy ligera	2	0,05	59	30	0,05	65	30
15. Rápido 30 min	Ligera	4	0,20	40	30	0,20	45	30
16. Express 15 min	Muy ligera	2	0,05	25	15	0,05	30	15
17. Mixto 45 min	Ligera	4,5	0,60	42	45	0,60	42	45

(*) Los programas normales de algodón 40°C y 60°C son los programas más eficientes en términos de consumo combinado de energía y agua, adecuados para lavar tejidos de algodón de suciedad normal.

NOTAS

- Potencia consumida en "modo apagado" y "modo sin apagar" < 1W.

- La temperatura real del agua puede diferir de ka temperatura indicada para cada el ciclo de lavado, pudiendo ser más baja.

- Los valores reales de kWh, litros, y duración del programa pueden diferir de los indicados en función de la presión y temperatura del agua de red, la temperatura del recinto donde se encuentra la lavadora, de las fluctuaciones en la tensión de red, del tipo y cantidad de ropa utilizada y de las posibles opciones adicionales seleccionadas

Tabla de Programas

Programa	Temperatura	Capacidad (kg)	8 kg			9 kg
			kWh	l	min	kWh	l	min
1. Agodón	frío, 30°C, 50°C, 90°C	8/9	0,10-2,50	58-64	111-1330	15-2,70	60-58	112-135
	60°C (*)	8/9	0,99	58	177	1,35	60	178
	40°C (*)	8/9	0,70	58	174	0,70	60	170
2. Sintéticos	frío, 30°C, 40°C, 50°C, 60°C	4/4,5	0,10-1,15	54	79-105	0,15-1,30	58	79-108
3. Delicados	frío, 30°C, 40°C	4/4,5	0,10-0,55	44	55-64	0,10-0,55	48	55-64
4. Lana	frío, 30°C, 40°C	2	0,05-0,35	59	30-37	0,05-0,35	65	30-37
5. Lavado a mano	frío	2	0,05	59	30	0,05	65	30
6. Aclarado		8/9	0,05	40	28	0,05	42	28
7. Centrifugado		8/9	0,05	0	12	0,05	0	12
8. Edredón	30°C	4/4,5	0,25	54	83	0,25	58	84
9. Prelavado	60°C	8/9	1,50	68	123	1,50	73	125
10. Sport	frío, 30°C, 40°C	2	0,10-0,55	44	69-78	0,10-0,55	44	69-78
11. Damisas	frío, 30°C, 40°C	4/4,5	0,10-0,60	54	79-88	0,15-0,60	58	79-89
12. Apa oscura	frío, 30°C, 40°C	4/4,5	0,15-0,55	74	90-99	0,15-0,55	74	90-99
13. Rápido 30 min	30°C	4	0,20	40	30	0,20	45	30
14. Express 15 min	frío	2	0,05	25	15	0,05	30	15
15. Mixto 45 min	40°C	4,5	0,60	42	45	0,60	42	45

(*) Los programas normales de algodón 40°C y 60°C son los programas más eficientes en términos de consumo combinado de energía y agua, adecuados para lavar tejidos de algodón de suciedad normal.

NOTAS

- Potencia consumida en "modo apagado" y "modo sin apagar" < 1W.

- La temperatura real del agua puede diferir de ka temperatura indicada para cada el ciclo de lavado, pudiendo ser más baja.

- Los valores reales de kWh, litros, y duración del programa pueden diferir de los indicados en función de la presión y temperatura del agua de red, la temperatura del recinto donde se encuentra la lavadora, de las fluctuaciones en la tensión de red, del tipo y cantidad de ropa utilizada y de las posibles opciones adicionales seleccionadas

Recomendaciones de uso:

Advertencias de uso:

Advertencias de uso:

A documentación e accesorios, encontraralos no tambor da lavadora.

Este manual está deseñado de forma que os textos estean relacionados co debuxo correspondente.

Seguridade

2.1 Apertura do zapón.

2.4 Selección de velocidad do centrifugado.

Podes elixi-lo grao de centrifugado ou eliminalo (2.4.1, 2.4.2). Se seleccionas Antiengurras/Flot (2.4.3) interrómpese o lavado antes do centrifugado final e a roupa queda somerxida en auga. Pulsa para realiza-lo centrifugado final.

HUMIDADE RESIDUAL*MEDIA (%)	VELOCIDADE DO CENTRIFUGADOMÁXIMA DE LA LAVADORA (r.p.m)
	600	800	1000	1200	1400
Programas de ALGODÓN	80	71	62	53	52
Programas SINTÉTICOS	80	70	70	70
Programas de LA	100	90	90	90
Programa RÁPIDO	100	90	80	80

- Fácil pasado do ferro 📄: reduce a formación de engurras.

- Aclarado extra 📄: permiteche protexe-las pezas de roupa dos menos e das persoas con peles sensibles.

- Modelos "b-d-e" -> Pulsando o botón de reducción de tempo reducirá a duración do programa de lavado seleccionado ata tres veces. O valor da duración do programa reducido indicarase na pantalla.

Advertencias de uso:

Nos modelos tipo“e” espera ata que se apague o símbolo.

3 Mantemento

Xestión de residuos de aparatos eléctricos e electrónicos.

Non elimíne-los aparatos mesturándoos con residuos domésticos xerais. Entrega a túa lavadora nun centro especial de recollida. O reciclado de electrodomésticos evita consecuencias negativas para a saúde, o medio ambiente e permite aforrar enerxía e recursos.

(*) Programas normais de algodón a 40°C e 60°C más eficientes en termos de consumo combinado de enerxia e auga, axeitados para lavar tecidos de algodón de sucidade normal.

NOTAS

- Potencia consumida en "modo apagado" e "modo sen apagar" < 1 W.
