HT5100E - Põõsaste lõikur EGO - Tasuta kasutusjuhend

Toote tüüp	Hekilõikur
Kaubamärk	EGO
Mudel	HT5100E
Toiteallikas	Liitiumioonaku (EGO 56V)
Nimipinge	56 V
Terade pikkus	51 cm
Lõikevõime	26 mm
Tühikäigu kiirus	2 500 lööki/min (ilma koormuseta)
Kaal (ilma akuta)	3,4 kg
Kaal (koos akuga)	4,1 kg
Soovitatav aku tüüp	BA1400, BA2800, BA4200, BA5600
Tüüpiline tööaeg	Kuni 60 min (aku 2,5 Ah)
Müratase (LpA)	82 dB(A)
Vibratsioonitase (ah)	2,5 m/s²
Kaitseaste	IPX4 (veepritsmete kindel)
Hooldus	Regulaarne puhastus, terade teritamine, määrimine
Saadaval varuosad	Terad, aku, laadija, kaitsekate
Tootja garantii	5 aastat (registreerimisel)

Korduma kippuvad küsimused - HT5100E EGO

Millist akut kasutada EGO HT5100E hekilõikuriga ?

Kasutage ainult EGO 56V ARC Lithium™ akusid, näiteks mudeleid BA1400, BA2800, BA4200 või BA5600.

Kuidas akut paigaldada ja eemaldada ?

Sisestage aku pesasse kuni klõpsuni. Eemaldamiseks vajutage lukustusnuppu ja tõmmake.

Kuidas hekilõikurit käivitada ?

Vajutage korraga mõlemat ohutuslülitit. Seade käivitub, kui mõlemad käed on käepidemetel.

Mis on maksimaalne lõikepikkus ?

51 cm tera võimaldab lõigata kuni 26 mm läbimõõduga oksi.

Kuidas terasid puhastada ?

Puhastage terasid pärast iga kasutamist niiske lapiga. Vältige lahusteid. Kandke roostevastast määret.

Kas ma võin hekilõikurit vihma käes kasutada ?

Ei, hoolimata IPX4 kaitsest, ei soovitata seda vihma käes kasutada ohutuse tõttu.

Kuidas terasid teritada ?

Terade teritamine peaks toimuma professionaali või sobiva tööriistaga. Kandke kindaid. Võtke terad lahti ja viilige iga hammas ühtlaselt.

Mida teha, kui tera kinni kiilub ?

Vabastage lülitid, eemaldage aku, seejärel eemaldage kinni jäänud oksad. Kontrollige tera võimalike kahjustuste suhtes.

Mis on garantii kestus ?

Tootja garantii on 5 aastat pärast toote registreerimist. Akul on 3-aastane garantii.

Kust leida varuosi ?

Varuosad (terad, katted, käepidemed) on saadaval EGO volitatud edasimüüjate juures või ametlikul veebisaidil.

KASUTUSJUHEND HT5100E EGO

ET 56-voldise liitiumioonakuga juhtmeta hekitrimmer 189

Kaasnev risk! Inimesed, kes kasutavad elektronilisi seadmeid, nt südamestimulaatorit, peaksid enne selle toote kasutamist konsulteerima oma arstiga. Elektriseadmete kasutamine südamestimulaatori läheduses võib põhjustada südamestimulaatori häireid või rikkeid.

A HOIATUS: Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.

OHUTUSSÜMBOLID

Ohutussümbolite eesmärk on tömmata teie tähelepanu vöimalikele ohtudele. Ohutussümbolitele ja nende juures olevatele seletustele tuleb korralikult tähelepanu pöörata ja need endale selgeks teha. Ohutussümbolid iseenesest ei körvalda ohu olemasolu.

Nendega kaasnevad juhendid ja hoiatused ei asenda korralikke önnetuste vältimise meetmeid.

HOIATUS: Enne käesoleva seadme kasutamist lugege kindlasti läbi ja tehke endale selgeks kõik Kasutusjuhendis toodud ohutusjuhised, sh kõik ohutussümbolid nagu „OHT,” „HOIATUS,” ja „ETTEVAATUST”. Kui kõiki allpoolt loetletud juhiseid ei järgita, võib tagajärjeks olla elektrilöök, tulekahju ja/või tõsised isikuvigastused.

SÜMBOLITE TÄHENDUSED

TURVATEATE SÜMBOL Tähistusega OHT, HOIATUS, või ETTEVAATUST. Võidakse kasutada koos teiste sümbolite või piktograafidega.

HOIATUS: Mis tahes elektriliste tööriistade kasutamine vöib pöhjustada vöörkehade paiskumist silma, mis vöib pöhjustada tösiseid silmakahjustusi. Kandke elektriliste tööriistade kasutamise ajal alati külgkaitsetega kaitseprille ja vajadusel täielikku näokaitset. Soovitame kanda prillide peal laia vaatealaga kaitsemaski vöi tavalisi külgkaitsetega kaitseprille.

OHUTUSJUHISED

Sel lehel on kujutatud ja kirjeldatud ohutusesümboleid, mida võib käesolevalt tootelt leida. Enne, kui üritate masinat kokku panna ja kasutada, lugege, tehke omale selgeks ja järgige kõiki juhiseid.

	Ohutusteade Viitab kehavigastuste ohule.
	Lugege kasu-tusjuhendit	Vigastuste ohu vähen-damiseks peab kasutaja lugema kasutusjuhendit.
	Vältige seadme kokkupuudet vihmaga	HOIATUS: Ärge kasutage seadet vihmasaju ajal ja ärge jätke seadet vihma kätte.
	Tera pikkus Tera pikkus
	Lõikevõimsus	Tera maksimaalne lõikamis-jõudlus
V volti	Pinge
A amprit Voolutugevus
Hz hentsi		Sagedus (tsüklit sekundis)
W vatti	Võimsus
min minutit Aeg
[07WG]	vahelduvvool Voolu tüüp
[H80D]	alalisvool Voolu tüüp või omadus
	Tühikäigu kiirus	Tühikäigu pöörlemiskiirus
.. in Minutis		Pööret minutis
	Pööret minutis	Tühikäigukiirus

ÜLDISED MOOTORIGA TÖÖRIISTADE HOIA-TUSED

HOIATUS: Lugege läbi köik turvalisusega seotud hoiatused ja juhised. Kui te ei arvesta allpool toodud hoiatusi ja juhiseid, vöib tekkida elektrilöögi, tulekahju ja/ vöi raske kehavigastuse oht.

Säilitage hoiatused ja juhised hilisemaks kasutuseks.

Hoiatustes kasutatud termin “mootoriga tööriist” viitab voolu jõul (juhtmega) töötavale mootoriga tööriistale või aku jõul töötavale (juhtmeta) tööriistale.

TÖÖPIIRKONNA OHUTUS

- Tööpiirkond peab olema puhas ja hästi valgustatud. Segadus või valgustamata tööpiirkonnad suurendavad önnetuste tõenäosust.

• Ärge kasutage mootoriga tööriistu plahvatusohtlikes keskkondades, näiteks kergesti süttivate vedelike, gaaside või tolmu läheduses. Mootoriga tööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurusid.
  ■ Mootoriga tööriistadega töötamisel hoidke lapsed ja körvalseisjad eemal. Tähelepanu hajumisel võite kaotada kontrolli seadme üle.

ELEKTRILINE OHUTUS

■ Elektrilised tööriistad tuleb ühendada sobivasse pistikupessa. Ärge kunagi muutke pistikut mitte mingil viisil. Ärge kasutage koos (maandatud) mootoriga tööriistadega pistikuadaptereid.
Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
■ Vältige kehalist kontakti maandatud pindadega (nt torud, radiaatorid, katted, külmikud). Kui teie keha on maandatud, suureneb elektrilöögi oht.
- Ärge jätke elektrilisi tööriistu vihma kätte ega niisketesse tingimustesse. Vee sattumine elektrilise tööriista sisse suurendab elektrilöögi ohtu.
- Ärge rikkuge juhet. Ärge kasutage juhet elektritööriista kandmiseks või tömbamiseks ja ärge tömmake juhtmest, kui soovite pistikut pistikupesast eemaldada. Vältige juhtme kokkupuudet kuumade objektide, öli, teravate äärte või liikuvate osadega. Kahjustatud või puntras juhtmed suurendavad elektrilöögi ohtu.
- Elektrilise tööriistaga välitingimustes töötamiseks kasutage välitingimustesse sobivat pikendusjuhet. Välitingimustesse sobiva juhtme kasutamine vähendab elektrilöögi ohtu.
Kui peate kindlasti tööriista märjas kohas kasutama, kasutage seadet, mille toite tagab jääkvooluseade (RCD). RCD kasutamine vähendab elektrilöögi ohtu.

ISIKLIK OHUTUS

• Olge tähelepanelik, töötage hoolikalt ja kasutage tervet möistust. Ärge kasutage mootoriga tööriista, kui olete väsinud, või rohtude, alkoholi või narkootikumide möju all. Vaid hetkeline tähelepanematus mootoriga tööriista kasutamisel võib põhjustada raskeid kehavigastusi.
  ■ Kasutage isikukaitsevahendeid. Kandke silmakaitsevahendeid. Töötingimustele vastava kaitsevarustuse (nt tolmumaski, mittelibisevate turvakingade, tugeva peakatte või kuulmiskaitsmete) kasutamine vähendab kehavigastuste ohtu.

• Vältige soovimatut käivitumist. Veenduge, et lüliti on mitteaktiivses asendis enne kui ühendate vooluvõrgu või akuplokiga ning enne seadme kandmist või üles tõstmist. Elektritööriistade kandmine sõrme lülitil hoides või aktiivses olekus lülitiga põhjustab önnetusi.
  ■ Enne tööriista sisselülitamist eemaldage sellelt kohandusvötmed ja mutrivötmed. Tööriista pöörleva osa külge unustatud tööriistad võivad põhjustada kehavigastusi.

• Ärge künitage liiga kaugele. Töötage ainult kindlal maapinnal ja kohtades, kus pole ohtu tasakaalu kaotada. Nii säilitate tööriista üle ootamatutes olukordades parema kontrolli.
• Riietuge asjakohaselt. Ärge kandke ehteid ega avaraid riideid. Vältige oma juuste, riiete ja kinnaste kokkupuudet liikuvate osadega. Liiga avarad riided, ehted ja pikad juuksed võivad liikuvate osade vahele kinni jääda.
  Kui tootega on kaasas vahendid tolmukogumis- ja väljavõtuseadmete ühendamiseks, veenduge, et need seadmed on korralikult ühendatud ja korrektses kasutuses. Tolmukogumisseadmete kasutamine vähendab tolmuga seotud ohtusid.

AKUSEADMETE KASUTAMINE JA HOOLDUS

• Ärge rakendage tööriista kasutamisel jõudu. Kasutage konkreetseks tööks sobivat tööriista. Akuseade töötab paremini ja turvalisemalt, kui seda kasutada ettenähtud kiirusel.
• Ärge kasutage tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektrilised tööriistad, mille lüliti ei tööta, on ohtlikud ja tuleb parandada.
  ■ Eemaldage juhe vooluvõrgust ja/või akuplokk seadme küljest enne kui alustate seadme kohandamist, lisakomponentide lisamist või eemaldamist ja enne kui hakkate seadet hoiustama. Need ohutusmeetmed vähendavad seadme tahtmatu käivitamise võimalust.
  Tööriistu, mida te hetkel ei kasuta, hoidke lastele kättesaamatus kohas ning ärge lubage nendega töötada isikutel, kes pole tööriistade tööpõhimõtetega või käesoleva juhendiga tutvunud. Koolitamata isikute käes on elektrilised tööriistad ohtlikud.
• Akuseadmete hooldamine Veenduge, et liikuvad detailid on õiges asendis, terved ja niisuguses töökorras, mis tagab seadme ohutu kasutamise. Kahjustatud seade tuleb enne kasutamist parandada. Halvasti hooldatud tööriistad põhjustavad palju õnnetusi.

■ Hoidke oma tööriistu teravate ja puhastena. Korralikult hooldatud ja teravate servadega löikeääred ei paindu nii kergesti ja on lihtsamini juhitavad.
■ Kasutage tööriista, selle lisakomponente, tööriistaosi jm vastavalt käesolevale juhendile, vöttes arvesse töötingimusi ja teostatavat tööd.

Tööriista mitte-eesmärgipärane kasutamine vöib pöhjustada ohtlikke olukordi.

AKUSEADMETE KASUTAMINE JA HOOLDUS

■ Kasutage laadimiseks ainult tootja poolt ette nähtud laadijaid. Akulaadija, mis sobib teatud tüüpi akuplokile, vöib pöhjustada tulekahju ohtu, kui seda kasutada möne teise akuplokiga.
■ Kasutage elektrilisi tööriistu ainult nende jaoks ette nähtud akuplokkidega. Möne muu akuploki kasutamine võib põhjustada vigastuste ja tulekahju ohtu.
Kui akut ei kasutata, hoidke seda eemal muudest metallesemetest nagu kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest ja muudest väikestest metallesemetest, mis võivad klemmide vahel ühenduse luua. Aku klemmide lühiühendus võib põhjustada põletushaavu ja tulekahju ohtu.
■ Valedes tingimustes kasutamisel võib akust vedelikku välja tulla; vältige kokkupuudet sellega. Kokkupuute tekkimisel loputage veega. Kui vedelik satub silma, pöörduge lisaks ka arsti poole. Akust väljuv vedelik võib põhjustada ärritust või põletusi.

HOOLDUS

■ Laske oma akutööriista hooldada kvalifitseeritud remonditehnikul, kes kasutab ainult identseid originaalvaruosi. See tagab akuploki ohutuse säilimise.

HEKITRIMMERI TURVAHOIATUSED

■ Vältige kehaosade kokkupuudet lõikuri teraga. Ärge eemaldage lõigatud tükke ega hoidke lõigatavat objekti, kui terad liiguvad. Enne kinnijäänud tükkide eemaldamist veenduge, et lüliti on mitteaktiivses asendis. Isegi hetkeline tähelepanematus hekitrimmeri kasutamise ajal, võib põhjustada tõsiseid vigastusi.
■ Hekitrimmerit käepidemest hoides teise kohta kandes peab lõikuri tera peatatud olema.

Hekitrimmeri transportimisel või hoiustamisel paigaldage lõikeseadmele alati kate. Hekitrimmeri korrektne käsitsemine vähendab lõiketerade tekitatavate vigastuste ohtu.

■ Hoidke tööriista ainult isoleeritud kinnihoidmiskohtadest, sest löiketera vöib puutuda kokku peidetud juhtmetega. Kui löiketerad puutuvad kokku voolu all olevate juhtmetega, vöib elekter levida tööriista katmata metallosadele ja anda kasutajale elektrilöögi.

■ Vältige juhtmete sattumist lõiketerade tööpiirkonda. Töö ajal võib juhe olla põõsaokste varjus ning te võite selle kogemata maha lõigata.

■ Enne töö alustamist veenduge, et hekis pole võõrkehi (nt võrkaia tükke).
■ Kasutage ainult hekitrimmerit, mille turvakate on korrektselt paigaldatud. Ilma korrektselt paigaldatud turvakatteta trimmeri kasutamine võib põhjustada raskeid vigastusi!
■ Hekitrimmeriga töötades kasutage mölemat kätt! Ainult ühe käe kasutamisel võite kaotada seadme üle kontrolli ja saada raskeid vigastusi.

HOIATUS: Enne töö alustamist veenduge, et hekis pole vöörkehi (nt vörkaia tükke). Kasutage ainult hekitrimmerit, mille turvakate on korrektselt paigaldatud. Ilma korrektselt paigaldatud turvakatteta trimmeri kasutamine vöib pöhjustada raskeid vigastusi!

• Ärge kasutage aku jõul töötavat hekitrimmerit vihma käes.
• Ärge laadige akuplokki niisketes ega märgades tingimustes.
  ■ Kasutage ainult järgnevalt nimetatud akuplokke ja laadijaid:

■ Hekitrimmerit kandes või kätte vöttes ärge hoidke kinni lõiketeradest.
- Ärge kasutage seadet seistes redelil, katusel, puu otsas või muudes ebaturvalistes kohtades. Stabiilne jalgealus kindlal maapinnal tagab ootamatutes olukordades parema kontrolli hekitrimmeri üle.

• Ärge lubage lastel hekitrimmeriga töötada.

• Ärge kunagi eemaldage ega rikkuge turvaseadmeid. Kontrollige regulaarselt nende korrasolekut. Ärge kunagi tehke midagi, mis võiks segada turvaseadme funktssioneerimist või vähendada turvaseadme pakutavat kaitset.

• Ärge kasutage hekitrimmerit ilma vajalike kaitsekateteta, plaatideta või muu vajaliku turvavarustuseta.
  ■ Enne töö jätkamist kontrollige kahjustatud osade seisukorda. Kahjustatud piiret või muud detaili tuleb hoolikalt kontrollida, et veenduda, et detail toimib korrektselt ja täidab oma funktsiooni. Kontrollige, kas liikuvad komponendid on korrektselt joondatud ja ega ükski osa paindunud pole ning jälgige ka muid aspekte, mis võiksid seadme omadusi möjutada. Kahjustatud kate või muu kahjustatud detail tuleks korrektselt parandada või asendada ametlikus hoolduskeskuses, välja arvatud juhul, kui selles juhendis pole öeldud teisiti.
  ■ Kontrollige tihti, kas tera ja mootori paigalduspoldid or piisavalt tugevalt kinni. Samuti kontrollige visuaalselt, kas tera on kahjustusteta (paindumata ning mõradeta ja kulumistunnusteta) Vahetage lõiketera ainult EGO™ toodetud tera vastu.
  ■ Paindunud või mõranenud tera tuleb välja vahetada. Tasakaalustamata tera põhjustab vibratsiooni, mis võib kahjustada mootori ajamit või põhjustada kehavigastusi.
  ■ Kui seade peaks ebanormaalselt vibreerima hakkama, peatage mootor ja otsige koheselt vibreerimise põhjust. Vibratsioon hoiatab tavaliselt ohu eest.

• Trimmeriga tohib lõigata tüvesid, mille paksus on väiksem kui 33 mm.
  ■ Kasutage trimmerit ainult päevasel ajal või hea kunstliku valgustusega.
  ■ Enne hekitrimmeri hooldamist, puhastamist või võõrkehade eemaldamist ühendage akuplokk lahti ja võtke niiduki küljest ära.
• Ärge puhastage trimmerit voolikuga, vältige vee sattumist mootorisse ja elektriühenduste peale.
  ■ Remontimisel kasutage vaid käesolevas juhendis loetletud originaalvaruosi. Algsele tootespetsifikatsioonile mittevastavate varuosade kasutamine võib põhjustada häireid seadme töös ja puudujääke ohutuses.
  ■ Järgige määrimise ja komponentide vahetamise juhiseid.
  ■ Hoidke käepidemed kuivana, puhtana ja vältige öli ja rasva sattumist seadmele.
  ■ Hoidke see kasutusjuhend alles. Lugege seda sageli ning kasutage seda, et seadet sageli kasutavaid isikuid välja öpetada. Kui te seadet kellelegi laenate, andke sellega kaasa ka käesolev kasutusjuhend, et vältida seadme väärkasutamist ja võimalikke vigastusi.

SPETSIFIKATSIOONID

Mudeli number HT5100E HT6500E
Pinge		56 V---	56 V---
Tühikäigu kiirus	Kõrge 1600 /min 1600	/min
	Madal 1400 /min 1400	/min
Tera pikkus 51 cm 65 cm
Lõikevõimsus 33 mm 33 mm
Mass (ilma akuplokita) 3,6 kg 3,8 kg
Mõõdetud helirõhu tase LWA		90 dB(A)K=1,55 dB(A)	91,45 dB(A)K=1,08 dB(A)
Helirõhk seadmetööasendis LPAK=2,5 dB(A)		81,5 dB(A) 81,4 dB(A)
Garanteeritud helirõhk LWA(mõõdetud vastavalt 2000/14/EN)		92 dB(A) 93 dB(A)
Vibratsioon ahK=1,5 m/s2	Eesmine käepide	3,369 m/s2	5,313 m/s2
	Tagumine käepide	1,876 m/s2	3,115 m/s2

■ Ametlik vibratsioonitaseme näit on möõdetud standardsete testmeetodite kohaselt ja seda võidakse kasutada erinevate tööriistade võrdlemiseks.
■ Ametlikku vibratsioonitaseme näitu võib kasutada ka algse kokkupuutehinnangu andmiseks.

MÄRKUS: Tegelikul kasutamisel tekkiv vibratsioonitase või ametlikult märgitust erineda; turvalisuse eesmärgil peaks seadme kasutaja kandma kindaid ja kuulmiskaitsmeid.

PAKENDI LOEND

OSA NIMI	KOGUS
Hekitrimmer	1
Kaitse	1
Kasutusjuhend	1

KIRJELDUS

TUNNE OMA TRIMMERIT (joon. A)

1. Aku vabastusnupp
2. Tagumine käepide
3. Lukustuspäästik
4. Tagumise lüliti hoob
5. Kiiruse reguleerimise nupp
6. Eesmine käepide
7. Eesmise lüliti hoob
8. Käekaitse
9. Terakaitse
10. era
11. Otsakaitse
12. Riiv
13. Elektrikontaktid
14. Paigalduspesa
15. Väljutusmehhanism
16. Käepideme lukk
17. Mootori korpus
18. Kaitse

HOIATUS! See toode on tarnitud täielikult kokku pandult. Käekaitset ei tohi kasutamise ajal kunagi eemaldada. Kui see on kahjustatud, laske kvalifitseeritud hooldustehnikul see kohe välja vahetada.

HOIATUS: Selle seadme ohutuks kasutamiseks tuleb tootele nii tootele kantud kui ka käesolevas juhendis sisalduvast teabest aru saada ning möista ka teostatava töö aluseid. Enne toote kasutamist tutvuge selle funktsioonidega ja ohutusreeglitega.

KASUTAMINE

HOIATUS: Ärge muutuge toodet tundma öppides hooletuks. Pidage meeles, et raskeid vigastusi põhjustavaks önnetuseks piisab ka sekundi murdosa pikkusest tähelepanematusest.

HOIATUS: Kasutage alati küljekaitsmetega silmakaitsmeid ja kuulmiskaitsmeid. Vastasel korral võib teile midagi silma lennata ja võite saada ka muud laadi raskeid vigastusi.

HOIATUS: Tahtmatu käivitumise vältimiseks eemaldage seadme kokkupanemise, kohandamise, puhastamise või mitte kasutamise ajaks alati aku.

HOIATUS: Ärge kasutage lisaseadmeid või -tarvikuid, mida EGO™ pole soovitanud. Mittesoovituslike lisaseadmete või -tarvikute kasutamine võib põhjustada raskeid kehavigastusi.

Enne igakordset kasutamist kontrollige, et seadmel poleks kahjustatud, puuduvaid ega lahtiseid detaile, kruvisid, mutreid, polte jm. Tugevdage köik kinnitused ja ärge kasutage sea- det kuni köik puuduvad või kahjustatud osad on asendatud.

RAKENDUSO

Seda toodet võib kasutada niisuguuste hekkide, põõsaste ja põõsastike pügamiseks, mille okste diameeter on väiksem kui ∅33 mm.

MÄRKUS: Seadet tohib kasutada vaid käesolevas juhendis lubatud eesmärgil. Igasugust muud kasutust loetakse väärkasutuseks.

AKUPLOKI PAIGALDAMINE/EEMALDAMINE

Laadige enne esimest kasutamist.

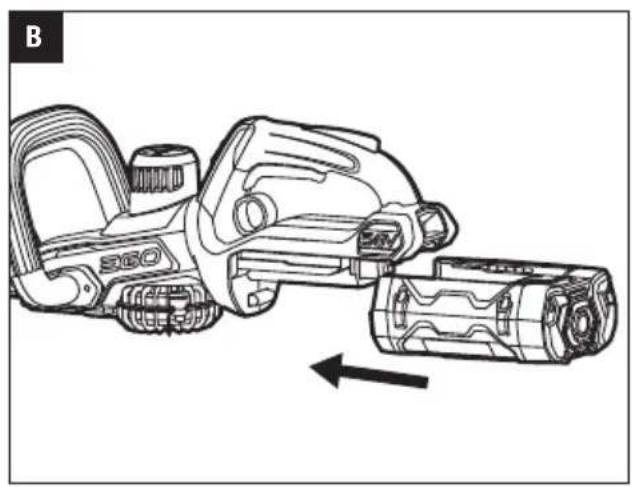

Paigaldamiseks (joon. B)

Joondage aku ribad paigaldussoontega ja suruge ak- uplokki alla kuni kuulete klõpsatust.

Eemaldamine (joon. C)

Vajutage akuvabastusnuppu ja tömmake akuplokk välja.

HOIATUS: Akuvabastusnuppu vajutades jälgige alati oma jalgade ning läheduses viibivate laste ja loomade asukohaga. Akuploki kukkumine võib põhjustada raskeid vigastusi. Akuplokki ei tohi eemaldada kõrges kohas töötades.

HEKITRIMMERI KÄIVITAMINE/SEISKAMINE

Enne töö alustamist eemaldage tera kate ja hoidke trimmerit kahe käega, üks käsi eesmisel ja teine tagumisel käepidemel. Seejärel veenduge, et teie jalgealune on kindel, seisate sirgelt ja lõikekaugus sobiv.

HOIATUS: Hoidke hekitrimmerit alati kahe käega. Ärge hoidke kunagi ühe käega lõigatavat põõsast ja teisega trimmerit. Selle nõude eiramine võib põhjustada kehavigastusi.

Käivitamine

Suruge lukustuspäästik peopesaga alla ning lükake tagumise lüliti hoob üles. Kui tagumise lüliti hoob on alla vajutatud, jätkake käivitamiseks eesmise lüliti hoova vajutamist.

Peatamine:

Peatamiseks laske üks kahest lüliti hoovast lahti.

MÄRKUS: Trimmeri käivitamiseks peavad mölemad hoovad olema alla vajutatud.

HEKITRIMMERI KASUTAMINE

HOIATUS: Kui tera vahele jääb elektrijuhe või -traat, ÄRGE PUUDUTAGE TERA! TERA VÕIB OLLA VOOLU ALL JA VÄGA OHTLIK. Hoidke trimmerit endiselt isoleeritud käepidemest või pange maha ja nihutage ettevaatlikult endast eemale. Enne kui üritate juhet või traati tera ümbert ära võtta, lülitage elekter välja. Selle nõude eiramine võib põhjustada raskeid või surmavaid vigastusi.

HOIATUS: Raskete vigastuste vältimiseks ärge pange käsi terade lähedale. Ärge üritage eemaldada löigatud tükke ega hoida löigatavat objekti, kui terad liiguvad. Enne kui hakkate terade ümber kinni jäänud tükke eemaldama, veenduge, et terad on löplikult seiskunud ja akuplokk on eemaldatud. Seadet kandes või kätte vöttes ärge hoidke kinni löiketeradest.

HOIATUS: Enne töö alustamist puhastage tööpiirkond vöörkehadest. Eemaldage köik üleliigsed objektid, mis vöivad löiketerade vahele kinni jääda ja raskeid vigastusi pöhjustada (nt juhtmed, lambid, traadid, nöörid jm).

HOIATUS: Ärge üritage korraga väga suurt tükki lõigata ega läbi tiheda põõsastiku liikuda. Nii võite terasid painutada või aeglustada ja vähendada lõikeprotsessi tõhusust.

MÄRKUS: Noorte taimede puhul on soovitav kasutada otse lõiketera suunas kasvavate tüvede lõikamisel laia haaret. Vanemate taimete puhul on paksemate tüvede lõikamiseks hea kasutada saagimisliigutust. Jämedate tüvede lõikamiseks on soovitav kasutada esmalt käsisaagi või laasimissaagi.

Tipu lõikamine

Rakendage laia pühkimisliigutust. Parima lõiketulemuse saate, kui kallutate lõiketeri veidi liikumissuunas. Suurema efektiivsuse saavutamiseks võite kasutada ka soovitud heki kõrgust tähistavat nööri, nagu on näidatud joonisel D.

Külgede lõikamine

Heki külgede pügamisel alustage altpoolt ja liikuge üles, nagu on näidatud joonisel E1 ja E2.

Radikaalne lõikamine

Hekilõikuri tagumise käepideme saab seadistada viide erinevasse asendisse (0°/±45°/±90°), tömmates välja sulguri (joonis F1 kuni F5). Kui vajalik on radikaalne lõige,

seadistage tagumine käepide lõikamiseks ±45° peale (joonis F2 & F4).

⚠ HOIATUS! Kui reguleerite käepidet, ei tohi lõiketera töötada.

TÄHELEPANU! Töötamisel peab käepide olema alati suunaga ülespoole, hoolimata sellest, mis suunas on hekilõikur.

Otsakaitse

Otsakaitse (joonis G) on vajalik tera välimise otsa kaitsmiseks.

Terakaitse

Terade välimine osa on kujundatud terakaitsmeteks (joonis H).

H-1	Tera
H-2	Terakaitse

⚠ HOIATUS! Veenduge alati, et terakaitse pole kahjustatud ega moondunud. Vahetage see välja, kui see on paindunud või kahjustunud.

HOOLDUS

HOIATUS: Remontimisel kasutage vaid originaalvaruosi. Mis tahes muude osade kasutamine võib põhjustada ohtlikke olukordi või seadet vigastada. Ohutuse ja töökindluse tagamiseks tohivad seda seadet remontida ainult vastava kvalifikatsiooniga hooldustehnikud.

HOIATUS: Raskete kehavigastuste vältimiseks tuleb seadme puhastamise või hooldamise ajaks alati akuplokk eemaldada.

PUHASTAMINE

• Ōhu sissevõtuavadelt ja lõiketeralt mustuse eemaldamiseks kasutage pehmet harja.
  ■ Vaigu ja muude kleepuvate ainete eemaldamiseks pihustage terale vaigu lahustit. Käivitage mootor hetkeks, et lahusti ühtlaselt laiali laotuks
  ■ Pühkige seadme pind kuiva lapiga puhtaks.

HOIATUS: Ärge kunagi puhastage trimmerit veega. Vältige plastosade kasutamisel lahustite kasutamist. Enamik plastmasse lagunevad kaubanduslike lahustite toimel kergesti. Kasutage mustuse, tolmu, öli, määrete jms eemaldamiseks puhtaid riidest lappe.

LÕIKETERA TERITAMINE

1. Eemaldage akuplokk hekitrimmeri küljest.
2. Kinnitage tera pihtide vahele ja viilige köigi tera hammaste välimised lõikepinnad. Eemaldage nii vähe materjali kui võimalik.
3. Eemaldage hekitrimmer pihtide vahelt ja pöörake teritamata tera nähtavale. Korrake ülalkirjeldatud toiminguid, kuni köik terad on teritatud.

MÄRKUS: Ärge kasutage hekitrimmerit, mille lõiketerad on nürid või kahjustatud. See võib põhjustada ülekoormust ja mitterahuldavaid töötulemusi.

TERA MÄÄRIMINE

Parimate tulemust ja tera pika tööea tagamiseks määrige hekitrimmeri tera kerge masinaõliga enne ja pärast iga kasutuskorda.

Eemaldage akuplokk ja asetage trimmer siledale pinnale. Määrige öli ülemise tera äärtele, nagu on näidatud.

MÄRKUS: Pikemate tööde puhul ölitage tera ka töö käigus.

HOIATUS: Ärge ölitage tera ajal, mil trimmer töötab.

TRANSPORTIMINE JA HOIUSTAMINE

■ Enne hekitrimmeri hoiustamist või transportimist paigaldage alati terale kate. Olge ettevaatlikud ja vältige tera teravaid hambaid.
■ Enne hoiustamist puhastage hekitrimmer hoolikalt.
■ Hoidke hekitrimmerit sisetingimustes, kuivas ja lastele kättesaamatus kohas.
■ Hoidke trimmerit eemal korrodeerivatest ainetest (nt aiakemikaalid ja jäärsulatussoolad).

HOIATUS: Terad on teravad. Terade käsitsemisel kandke tugevast mittelibisevast materjalist töökindaid. Ärge asetage oma käsi ega sörmi terade vahele või muusse kohta, kus on oht, et need võivad kinni jääda või võidakse maha lõigata. Enne kui terasid puudutate või hooldate, tuleb ALATI akuplokk eemaldada.

Keskkonnakaitse

Ärge visake elektriseadmeid, akulaadijat ega patareisid / akusid olmeprügi hulka!

Vastavalt Euroopa Liidu eriaruandele nr 19/2012 tuleb elektri- ja elektroonika-seadmed, mis pole enam kasutatavad, ning, vastavalt direktiivile 2006/66/EÜ, ka defektsed või kasutatud akuplokid / patareid, eraldi kokku koguda.

Kui elektriseadmed maetakse maa sisse või viiakse prügimäele, võivad ohtlikud ained põhjavette lekkida ja toiduahelasse sattuda ning kahjustada teie tervist ja heaolu.

EN VASTAVUSDEKLARATSIOON

Meie, EGO EUROPE GMBH

Kinnitame, et see toode, 56-voldise akuga juhtmeta hekitrimmer HT5100E/HT6500E vastab järgmiste direktiividega sätestatud esmastele tervise- ja turvanõuetele: 2006/42/EÜ, 2014/30/EL, 2011/65/EL, 2000/14/EÜ Viidatud standardid ja tehnilised spetsifikatsioonid: EN 60745-1, EN 60745-2-15, EN 55014-1, EN 55014-2

HT5100E HT6500E

Mõõdetud helivõimsuse tase:	90 dB(A) 91,45 dB(A)
e Garanteeritud helivõimsuse tase:	92 dB(A) 93 dB(A)

Peter Melrose Dong Jianxun EGO Europe GmbH tegevjuht

Chevroni kvaliteedijuht

^ (CHERVONI volitatud esindaja ja tehniliste dokumentide eest vastutav isik)

15/08/2016

TÖRKEOTSING

PROBLEEM PÖHJUS LAHENDUS
Hekitrimmer ei tööta	Akuplokk pole trimmeriga ühendatud.Trimmeri ja aku vahel puudub elektriline ühendus.Akuplokk on tühi.Akuplokk on liiga kuum.Hekitrimmer on liiga kuum.Mölemad lülitite hoovad pole alla vajutatud.Tera on kinni jäänud.	Kinnitage akuplokk hekitrimmeri külge.Eemaldage aku, kontrollige ühendusi ja paigaldage akuplokk tagasi.Laadige akuplokk.Eemaldage akuplokk seadme küljest ja laske sellel jahtuda, kuni temperatuur langeb alla 67°C.Laske mölemad lülitite hoovad lahti ja laske trimmeril jahtuda kuni seadme temperatuur langeb alla 77°C.Vajutage eesmise ja tagumise käepideme lülitite hoovad üheaegselt alla.Eemaldage akuplokk tööriista küljest, eemaldage ettevaatlikult tööd takistav objekt ja seejärel paigaldage aku tagasi ning käivitage tööriist uuesti.
Liigne vibratsio-on või müra	Kuivad või korrodeerunud terad.Tera või tera tugi on paindunud.Paindunud või kahjustunud lõikehambad.Lahtised tera poldid.	Määrige teri, järgides käesoleva juhendi alapunktis “TERA MÄÄRIMINE” antud juhiseid.Vahetage tera või tugi. Terade või tugede vahetamiseks võtke ühendust EGO hoolduskeskusega.Vahetage seadme tera. Terade vahetamiseks võtke ühendust EGO hoolduskeskusega.Keerake tera poldid tugevamalt kinni. Kiinitamiseks keerake polte mutrivõtmega päripäeva.

GARANTII

EGA GARANTIIPÕHIMÕTTED

Täielikud EGO garantiitingimused leiate veebilehelt egopowerplus.com.
