KASUTUSJUHEND BP 6.000 Garden Set Kärcher

Seadme kirjeldus. 99

Käikuvötmine 100

Kaitamine 100

Korrashoid ja hooldus. 100

Transport 100

Ladustamine 100

Erivarustus 101

Abihäireketorral 101

Tehnilised andmed 101

Tunnusjooned. 102

EL vastavusdeklaratsioon 102

Uldised juhised

Enne seadme esmast kasutamist lugege see originala-kasutusjuhend ja kaasasolevad ohutusjuhised libi. Toimige neile vastavalt.

Hoidke molemad brosurd hilisemaks kasutamiseks voj jargmise omaniku tarbeks alles.

Sigtotstarbeline kasutamine

Palun järgige antud toote joogiveevörku ühendamisel EN 1717 nõudeid ja poörduge voimalike kusimuste korral om a sanitaarettevötte poole.

Antud seade on valja tootatud erakasutuseks ning ei ole ette nahtd toostusliku kasutamise koormusele.

Seade on eelkoige ette nahtud kasutamiseks aias ja see pakub konstantset survet aia niisutamiseks.

Sprinklerite uhendamisel voib maksimaalselt niisutada jargmisi alasid:

BP 4.500 Garden: 400m^2
BP 5.000 Garden: 550m^2
BP 6.000 Garden: 900m^2
BP 7.000 Garden: 1000m^2

ETTEVAATUS

Vigastusoht!

Pumbatava vedeliku temperatuur ei tohi ületada 35^

Asjatundmatu kasutamine

Markus

Tootja ei vastuta voimalike kahjude eest, mis on pohjustatud asjatundmatu kasutamise voi vale kasicitsemise totu.

Ohuastmed

△OHT

Viide vahetult ahvardavale ohule, mis voib pohjustada raskeid kehavigastusi voi loppeda surmaga.

HOIATUS

Viide voimalikule ohtlikule olukorrale, mis vobpohjustada raskeid kehavigastusi voi loppeda surmaga.

△ETTEVAATUS

Viide voimalikule ohtlikule olukorrale, mis vob pohjustada kergeid vigastusi.

TAHELEPANU

Viide voimalikule ohtlikule olukorrale, mis vob pohjustada varakahjusid.

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Palun utilisegerige pakendid keskkonnasäästlikult.

Elektrilised ja elektroonilised seadmed sisaldav paed viartuslikke taaskasutatavaid materjale ja sageli koostisosi nagu patareid, akud voi oli, misvoivad vale umberkaimise voi vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nouetekohaseks kaitamiseks on neid koostisosi siiski vaja. Selle sumboliga tahistatud seadmeid ei tohi utiliseerida koos olmeprugiga.

Juhised koostisainete kohta (REACH)

Kehtiva teabe koostisainete kohta leiate aadressilt:

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja törgeteta kaituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Tarnekomplekt

Seadme tarnekomplekt on kujutatud pakendil. Lahtipakkimisel kontrollige, kas pakendi sisu on täielik. Puuduolevate tarvikute vii transpondikahjustuste korral teavitage om edasimuujat.

Garantii

Igas riigis kehtivad meie volitatud muggiesindaja antud garantiitingimused. Seadmel esinevad mistahes rikked korvaldame garantiiajal tasuta, kui pohjuseks on materjali- voi tootmisviga. Garantijuhtumil poorduge ostu toendava dokumendiga om edasimuja voi lahima volitatud klienditeeninduse poole.

(Aadressvtagakuljelt)

Seadme kirjeldus

Selles kasutusjuhendis kirjeldatakse maksimaalset varrustust. Olenevalt mudelist on tarnekomplektis erinevusi (vt pakendit).

Jooniseid vt grafika leheküljelt Joonis A

1Sulgurkubar 2-kaigulineuhendusadapter
2-sunaline uhendusadapter pumpadele G 1 (ei kuulu BP 4.500 Gardeni komplekti)
3 Uhendusadapter G 1 pumpadele (BP 4.500 Gardeen ni puhul sisaldb kaks tk)
4 Sulgemiskork
5Uhendus G 1 (33,3 mm) imitorustik (sisend)
6Sulgurkubaraga taiteotsak
⑦ Uhendus G 1 (33,3mm) survetorustik (valjund)
8SISSE-/VALJA-luliti
9Veevaljalaskeventiil
10**Kraaniuhendus G 1
11^ Liitmik Aqua Stop-iga
12Liitmik
13**Sustal
14*Imivoolikute komplekt koos 3,5 m ühendamisval-mis vaakumikindla spiraalvoolikuga, millel on imifiter ja tagasivoolutokesti
15 **Aiavoolik 1 / 2^ 20m
Pistikuga vorguuhenduskaabel

• Ainult komplekte Set ja Set Plus sisaldavate tarvikute puhul.

** Ainult komplekti Set Plus sisal Davate tarvikute puhul.

Käikuvöitmine

Soovitame kasutada ainult Kärcheri original-imivoolikuid, -filtricomponente ja -voolikühendusi. Kui kasutatakse teiste tootjate detaie, vöivad pumbata vedeliku sisseimemisel tekkida vaäraltiltused, eelköige bajonettühendussüsteemide kasutamisel.

Enne käikuvötmist Ettevalmistamine

• Eemaldage sulphurkork.
• Keerake ühendusadapter pumba imiühendusse (sisend). Pingutage käsitsi üle.
• Ühendage vaakumikindel imivoolik külge Joonis B

Markus

Maardunud vee korral soovitame paigaldada eelfiltri (vt Erivarustus) tagasilogiventiili ja imivooliku vahele.

Joonis C

Markus

Taas-sisseimemisaja luhendamiseks kasutage tagasi-voolutokestiga imivoolikut. See takistab imivooliku tuh-jenemist parast kasutamist (vt Erivarustus).

• Kruvige ühendusadapter pumba (valjund) rohuühendusse. Pingutage käsitsi üle.
  Joonis D
  Keerake tăiteotsakul olev kaas maha. Joonis E
• Täitke pump veega kuni ülevoolamiseni. Joonis F

Kaitamine

1. Pistke vorgupistik pistikupessa.

2. Lulitage seade SISSE/VALJA-lulitiga sisse.

3. Sisseimemisaja luhendamiseks tostke survevoolikut u 1 m vorra.

Joonis I

1. Oodake, kuni pump imeb sisse ja pumpab ühtlaselt.

△ETTEVAATUS

Oht kuivkäigu tottu

Kuivkäik kahjustab pumpa.
Arge laske pumbal kuivalt tootada!
5. Arge jatke pumpa tootamise ajal jarevalveta.

TAHELEPANU

Vigastusoht. Süsteem on rohu all!
Vigastusoht.

(Rohku vaata peatukist Tehnilised andmed)

Käituse lopetamine

1. Lülitage seade SISSE/VÄLJA-lülitist välja.
2. Tömmake vörgupistik pistikupesast valja.

Korrashoid ja hooldus

△OHT

Elektrilögi oht.

Enne koki seadmel tehtavaid toid lulitage seade valja ja lahutage vooluvorgust.

Seade on hooldusvaba.

Loputus

Markus

Kui pumpate lisaainetega vett, siis loputage pumpa pärast iga kasutamist puhta veega.

Transport

△ETTEVAATUS

Vigastusoht

Jalgige transportimise ajal seadme kaalu (vt peatukki

Tehnilised andmed) ja kindlustage see soidukites transportimisel vastavalt.

Käsitsi transportimine

1 Kerige kaabel peale.
2 Tõstke seade kandekäepidemest üles ja kandke.

Transportimine sōidukites

1 Kindlustage seade libisemise ja umberkukkumise vastu.

△ETTEVAATUS

Vigastusoht

Jälgige transportimise ajal seadme kaalu (vt tehnilisi andmeid) ja kindlustage see södukites transportimisel vastavalt.

Ladustamine

△ETTEVAATUS

Kaalu eiramine

Vigastus-ja kahjustusoht

Pidage ladustamisel silmas seadme kaalu.

1. Hoidke seadet külmumiskindlas kohas.

Seadme hoidmine

1. Tehke seade survevabaks, avades survepoolele uhendatud veevtukoha (nt aiapihusti avamine).
2. Tuhjendage voolikud.

3. Eemaldage imitorustik ja survetorustik.

4. Tuhjendage pump vee valjalaskeventili kaudu. Joonis H

5. Hoidke seadet kulmumiskindlas kohas.

Erivarustus

Vöimaliku erivarustuse leiate selle kasutusjuhendi viimaselt leheküljelt.

Häiretel on tihti lihtsd pöhjused, mille te suudate isekorvaldada jargneva ülevaate abil. Kahtluse korral voisin mittenimetatud haire/abi puhul poorduge palun tunnustatud klienditeeninduse poole.

Abi häirete korral

Viga Pöhjus Körvalidamine
Pump toötab, aga ei pampa	Pumbas on öhk. 1. Kontrollige nõuetekoh	ast käikuvötmist (vt peatükki Ettevalmistamine ja Käitamine).
	Mustuseosakesed blokeirivad imemis-pirrkonna.	1. Tömmake vörgupistik pistikupesast valja. 2. Puhastage imemispirkond.
	Imemisvoolik vöi ühendusadapter ei ole korrektset sisse kruvitud.	1. Kontrollige, kas tihendid on korrektset paigaldatud. 2. Keerake imemisvoolik ja ühendusadapter käsitsi kinni.
	Eelfilter on ummistunud. 1. Puhastage eellifiltrit.
Pump ei käivitu vöi jäb käituse ajal järsku seisma	Voolutoide on katkenud. 1. Kontrollige kaitsmeid ja elektrühendusi.
Pumpamisvöimsus väheneb vöi on liiga väike	Imemisala on ummistunud. 1. Tömmake	vörgupistik pistikupesast valja. 2. Puhastage imemispirkond.
	Pumba pumpamisvöimsus söltub pum-pamiskörgusest ja ühendatud lisasead-mest.	1. Pidage silmas maksimaalset pumpamis-körgust (vt peatükki Tehnilised andmed), vajaduse valige teine voolikulübimööt vöi teine voolikupikkus.
	Ristlöige on surveküljel on kitsenenud, nt mitte täielikult avatud ventili/kuulkraani töttu.	1. Avage ventiil/kuulkraan täielikult.
	Voolik on surveküljel murdunud. 1. Körvaldage murdunud kohad voolikust.
	Eelfilter on ummistunud. 1. Puhastage eellifiltrit.

Tehnilised andmed

		BP 4.500 Garden	BP 5.000 Garden	BP 6.000 Garden	BP 7.000 Garden
		BP 4 500 Garden Set Plus	BP 5 000 Garden Set Plus	BP 6 000 Garden Set Plus
Vörgupinge V 230-240 230-240 230-240 230-240
Vörgusagedus Hz 50	50	50	50
Nimivöimsus		W	550	650	1000
Juurdevoulu kogus, maksimaalne		l/h	4500	5000	6000
Sissevōtu kõrgus (maks.)		m	8	8	8
Tahkete ainete sisaldus vees		kg/m3	>2,5	>2,5	>2,5
Röhk (max)		MPa (bar)	0,36 (3,6)	0,40 (4,0)	0,45 (4,5)
Pumpamiskörgus (max)		m	35	40	45
Edastustemperatuur (max)		°C	35,0	35,0	35,0
Lubatud pumbatavate vedelike osakeste suurus (max)		mm	1	1	1
Pumba tuüp			Jet	Jet	Jet
Heliröhutase LpA		dB(A)	56	58	69
Helivöimsustase LWA guaranteeeritud		dB(A)	71	73	84
Möötmed ja kaalud
Kaal (ilma tarvikuteta)		kg	6,4	7,0	9,7

Markus

Erandi pöhjus vastavlt märusele (EL) 2019/1781 lisa I peatükile 2 (12): j)

Tehniliste muudatuste öigused reserveeritud!

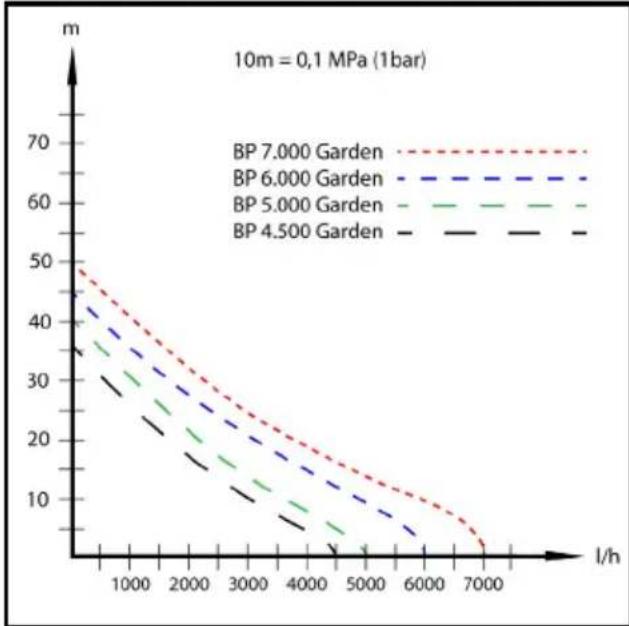

Tunnusjooned

EL vastavusdeklaratsoon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab oma kontseptsiooni ja koosteliigi pöhjal ning meie poolt turule viidud teostuses EL direktiivide asjaomastele pöhilistele ohutus- ja tervisenõutele. Masinal meiega kooskõlastamata muudatuste teostamisel kaotab kæsolev deklaratsion kehtivuse. Toode: Pump Tüup: 1.645-xxx

Asjaomased EL direktiivid

2006/42/EU(+2009/127/EU)

2014/30/EL

2000/14/EU

2011/65/EL

2009/125/EU

Kohaldatud märus(ed)

(EL) 2019/1781

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1:2017 + A11:2020

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000:2018

Kohaldatud vastavushindamismenetlus

2000/14/EU: Lisa V

Helivöimsustase dB(A)

BP 4.500 Garden

Mödetud: 68

Garanteeritud: 71

BP 5.000 Garden

Mödetud: 70

Garanteeritud: 73

BP 6.000 Garden

Mödetud: 81

Garanteeritud: 84

BP 7.000 Garden

Mödetud: 81

Garanteeritud: 83

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.

H. Jenner
