KASUTUSJUHEND Nikolatesla Libra PRF0147744 ELICA
ET Kasutus ja hooldus
1.1 Kasutatavad anumad
Kasutage ainult kööginõusid, millel on sümbol. Tähtis!
Pliidiplaadi püsiva kahjustuse vältimiseks ei tohi kasutada järgmiseid anumaid:
• ebatasase põhjaga anumad
• emailpõhjaga metallanumad
- kareda põhjaga anumad, mis võivad pliidiplaati kriimustada
- Tuliseid potte ja panne on keelatud asetada pliidi juhtnuppude paneelile.
Kõigi induktsioonpottidega ei pruugi toidu valmistamise olla tõhus, sest nende põhi sisaldab ferromagnetilist materjali osaliselt. Pottide ja pannide ostmisel pöörake tähelepanu järgmisele.
- Põhi peab olema üleni ferromagnetilisest materjalist. Vastasel korral pole soojuse edastamine nii tõhus ja ühtlane ning poti/panni pinna temperatuur pole toidu valmistamiseks sobiv.
- Põhi ei sisalda alumiiniumi: anum ei soojene ja induktorid ei pruugi seda ära tunda.
- Põhi pole lame või selle pind on kare.
Induktori ja anuma kontaktpind pole täielik, see vähendab tõhusust ja raskendab toidu valmistamist.
Tähtis! Tuliseid potte ja panne on keelatud asetada plidi juhtnuppude paneelile.
1.1.1 Olemasolevate anumate kasutamine
Poti või panni magnetilisi omadusi saate kontrollida tavalise magnetiga. Kui anumal magnetilised omadused puuduvad, siis see kasutamiseks ei sobi. Samuti kehtivad sellisel juhul ka teised selles jaotises toodud juhised.
1.1.2 Poti/panni soovitav läbimõõt
TÄHTIS! Vale läbimõõduga anuma korral keeduala ei käivitu.
Erinevate kuumutusaladega kasutatavate kööginõude minimaalse läbimõõdu leidmiseks vaadake juhendi illustratsioone.
1.1.3 Toidu valmistamise juhised
Parima tulemuse saavutamiseks soovitame järgmist.
- Kasutage potte/panne, mille läbimõõt on sama mis keedualal.
- Võimaluse korral hoidke anumatel toidu valmistamise ajal kaas peal, eriti kui pott on körgem kui 22 cm.
- Asetage pott/pann pliidiplaadi keeduala keskele.
2. VENTILAATORI KASUTAMINE
Ventilaatorit saab kasutada välise väljatömberežiimiga või sisemise filtritel põhineva ringlussüsteemiga.
Külastage saite www.elica.com ja www.shop.elica.com nendelt leiate köik nii filter- kui ka väljatömberežiimiga versioonide komplektid, mida saab kasutada eri tüüpi paigaldustega.
2.1 Öhu väljatömbega versioon
Aur imetakse välja torusüsteemi abil (tuleb soetada eraldi). Ühendage toode torude ja seina väljalaskeavaga. Väljalaskeava ja seina ava (ühendustoru flantsi) diameetrid peavad sobituma.
Lisateavet torude ja nende mõõtmete kohta leiate paigaldusjuhendi väljatömberežiimiga versiooni lisatarvikute lehelt.
Kui torude ja seina väljalaskeavade diameeter on väiksem, on öhu väljatõmbe võimsus väiksem ja müra oluliselt suurem.
Sellisel juhul ei võta tootja endale vastutust.
Et saavutada väljatömbeseadme maksimaalne töhusus
! Torude maksimaalne soovitatav pikkus on 7 meetrit.
! 7 meetri pikkuse torustiku peale võiks olla maksimaalselt kaks 90-kraadist pöördekohta.
! Vältige torustiku järske suunamuutusi, eelistage läbimõõtu, mille suurus on ∅ 150 mm (ristküliku korral 222 x 89 mm).
2.2 Filtersüsteem
Enne öhu tagasi ruumi suunamist filtreeritakse see selleks otstarbeks möeldud rasva- ja löhnafiltritega. Tootega on kaasas köik vajalik standardseks paigalduseks, mille korral öhk väljub alusmööbli esimesest osast.. Toode on varustatud löhnafiltritega. Lisateavet leiate paigaldusjuhendi filtriga versiooni lisatarvikute lehelt.
3. TÖÖTAMINE
3.1 Juhtpaneel
Puutetundlikud nupud (TOUCH
- Pliidiplaadi/ventilaatori ON/OFF-nupp
- Kuumutusalade valimine / Kuumutusala kuva
- Toiduvalmistamise kiiruse ja tömbekiiiruse (öimsuse) suurendamine/vähendamine
Toiduvalmistamise kiiruse ja tömbekiiruse (-võimsuse) kuvamine
- Taimeri STAND ALONE aktiveerimine
Kuva: Taimer STAND ALONE / kuumutusalade taimer.
- Taimeri STAND ALONE / kuumutusalade taimeri pikendamine/lühendamine
- Kuumutusalade taimeri aktiveerimine
Kuumutusalade taimeri indikaator aktiivne
- Funktsiooni Automatic Heat Up (automaatne kiirkuumutus) käivitus
3.2 Kuumutusala kasutamine
3.2.1 Enne alustamist peaksite teadma järgmist
Selles kasutusjuhendis kirjeldame peamisi funktsioone. Täielikele juhistele internetis pääsete ligi esimestel lehekülgedel paiknevate QR-koodide kaudu.
Kõik selle pliidiplaadi funktsioonid vastavad kõige rangematele ohutusnõuetele. Seepärast võtke arvesse järgmist.
- Osa funktsioone ei aktiveeru või lülituvad automaatselt välja, kui kuumutusalal potti/panni ei ole või kui see ei ole asetatud kuumutusala keskele.
- Mönel juhul funktsioonid lülituvad möne sekundi pärast automaatselt sisse või välja, kui valitud funktsiooni kasutamiseks on vajalik möni valik, mida pole tehtud.
Enne kuumutusala puudutamist oodake, kuni kuva end välja lülitab.
-
Te mperature Manager'i (temperatuurihoidik) aktiveerimine
-
Paus
- Key Lock (nupulukustus)
- Ventilaatori indikaator aktiivne
Filtrite küllastumismärguande aktiveerimine
- Ventilaatori valimine/aktiveerimine
Ventilaatori kuva
Söefiltri / keraamilise filtri küllastumise märguande kuv
– Rasvafilter
- Filtrite küllastuse lähtestamine
- Ventilaatori automaatfunktsioonide käivitus
Kuumutusala sümbolite tähendused on järgmised.
| Kuumutusala on sisse lülitatud | 0 |
| Võimustase | 1...9-P |
| Residual Heat Indicator(jääksoojuse indikaator) | H |
| Pot Detector (potituvasti) | U |
| Funktsioon Bridge aktiivne | N |
| Funktsioon Temperature Manager (temperaturihaldur)aktiivne | U |
| Pausifunktsioon | II |
| Funktsioon Automatic Heat UP(automaatne kiirkuumutus) | R |
3.2.3 Plaadi omadused
- Safe Activation (turvaline aktiveerumine) Pliit lülitub sisse ainult siis, kui kuumutusalal on pott või pann. Kui anumat ei ole või see eemaldatakse, siis soojendamine sisse ei lülitu või lülitub see ise välja.
- Pot Detector (potituvasti) Toode tuvastab automaatselt ise, kas kuumutusaladel on anum.
• Safety Shut Down (seiskamine turvakaalutlustel)
Turvakaalutlustel on igal kuumutusalal maksimaalne funktsioneerimise aeg, mis oleneb valitud võimsusest.
- Residual Heat Indicator (jääksoojuse indikaator) Kui üks või mitu kuumutusala lülitatakse välja, kuvatakse vastava ala juures jääksoojuse sümbol "H". See tähendab, et pliidiplaat võib ikka veel tuline olla.
3.2.4 Funktsioneerimine
Märkus. Köigepealt aktiveerige soovitud kuumutusala.
- Sisselülitamine: Puudutage korraks kuumutusala / väljatömbe
nuppu●ON/OFF (1) : sümbor süttib.
Kui hoiate nuppu all, muutuvad mõneks ajaks nähtavaks kõik valitavad funktsioonid, pärast mida jäävad nähtavaks ainult peamised funktsioonid. Teisi funktsioone saab kasutada ja need aktiveeruvad edaspidi seadme kasutamise ajal.
Väljalülitamiseks vajutage nuppä ON/OFF (1) uuesti.
• Kuumutusala valimine
Vajutage soovitud kuumutusala valimise/kuva (2) nupule (või libistage üle selle).
• Võimustase
Puudutage ja libistage sõrmega üle valikuriba (3): paremale tömmates võimsuse tase suureneb; vasakule tömmates võimsuse tase väheneb.
Valitud võimsusetase kuvatakse kuumutusala valimise/kuva alal (2).
Saadaval on 9 võimsustaset + lisavõimsuse tase, mida märgib sümbol "P" (Power Booster).
Lisavõimsuse tase "P" (Power Booster) töötab 5 minutit. Pärast seda lülitub tagasi sisse varem valitud võimsus.

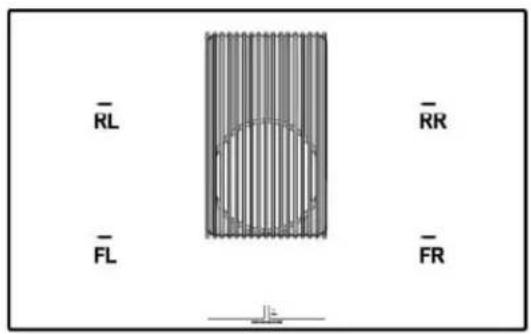

- Bridge Zones (alade ühendamine):Kuumutusaladest FL ("Master") ja RL ("Teisene") ning aladest FR ("Master") ja RR ("Teisene") saab tänu funktsioonile Bridgenoodustada ühe suure ala, nii et alad teevad koostööd ja töötavad samal võimsusel (kokku 2 ala: 1 vasakul ja 1 paremal). See funktsioon võimaldab toitu valmistada ka väga suurtes pottides ja küpsetusplaatides.
Funktsiooni Bridge aktiveerimiseks toimige järgmiselt.
- Valige korraga need kaks kuumutusala, mida soovite kasutada.
- Valikuribaga (3) saab seadistada võimsuse taseme, mida näidatakse kuval (2) (kuumutusala "Master").
Funktsiooni Bridge inaktiveerimiseks tehke läbi sama protseduur, mis aktiveerimisel.
• Power Limitation (võimsusepiirang)
Võimsusepiirangu funktsioon võimaldab seadistada seadme töötama nii, et maksimaalset tarbimist piiratakse.
Märkus. Seadistus tuleb teha, siis kui plaat on välja lülitatud, ilma et vajutataks ON/OFF-nuppu (1), pliidiplaadi elektrivörku ühendamisel või 2 minuti jooksul pärast uuesti elektrivörku ühendamist.
Võimsusepiirangu seadistamiseks toimige nii.
- Vajutage nuppu (A)
(vilgub 2 minuti jooksul pärast toote elektrivõrgu ühendamist).
– Hoides endiselt all nuppu (A), vajutage ükshaaval päripäeva köigi kuumutusalade kuvadele (2), alustades esimesest parempoolsest alast (FR).
– Iga vajutuse ajal kuulete lühikest helisignaali.
- Kui on vajutatud kõigile kuvadele (2), võib nupu (A) lahti lasta.
Tagumise vasakpoolse ala (RL) ekraan (2) kuvab üksteise järel sümboleid „C” ja „0“, mis tähendab, et seadistamisega vöib alustada.
Valige kuva (2-RL).
Kerige valikuriba (3), kuni ekraanil kuvatakse sümbolid "C" ja "8", ekraanil (2-FL) kuvatakse parasjagu aktiivset seadistust.
0 = 7,4 kW (vaikeseadistus)
1 = 4,5 kW
2 = 3,1 kW
Võimsuspiirangu seadistuse muutmine
– Vajutage eesmise vasakpoolse (FL) kuva (2).
Uue seadistuse tegemiseks kerige valikuriba (3).
- Tehtud valiku salvestamiseks vajutage ■ ON/OFF-nupp (1)
2 sekundiks alla. Aktiveeritud seadistusest annab märku pikem helisignaal.
3.2.5 Kaalu kasutamine
16
22
23
HOLD
TAKE
ZERO
-8.8:8.8.8
to kg 0.0x 0x ml gr
READY
24
25
UNIT
20
21

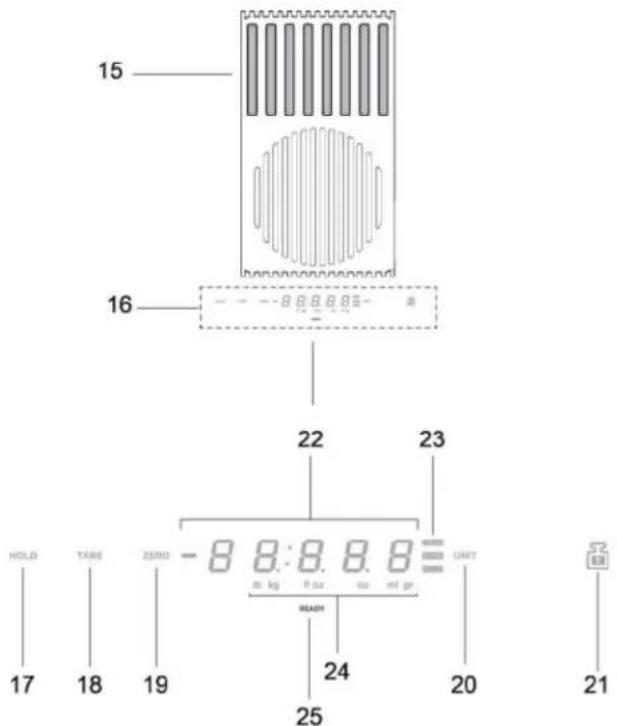

Toode-Nupud-Ekraan
- Kaalumisala
- Ekraan / Käsud
- Funktsioon HOLD
- Funktsioon TARE
- Funktsioon ZERO
- Funktsioon UNIT
- Funktsioon LOCK
- Kaalu numbrikuva
- Töös oleva funktsiooni näidik
- Kasutatava mõõtühiku näidik
- Kaalu kuva
Toode on varustatud toiduainete kaaluga.
TÄHTIS
Kui kaalu kasutatakse poti või muu nõuga, mille läbimõõt on suurem kui 20 cm, on soovitatav õhupuhasti väljatõmme välja lülitada, et see kaalumist ei mõjutaks.
NB! Pott või muu anum peab asuma kaalu keskel nii, et see ei takistaks väljatõmbeala.
NB! Maksimaalne kogukaal on 10 kg; kaalumisel vötke arvesse +/-2 g hälvet.
Töötamine
• Sisselülitamine
Kaalu sisselülitamiseks puudutage kaalumisala (15) või asetage sellel kaalutav ese.
Ekraan (22) aktiveerub, kuvades vastavalt kas nulli või eseme kaalu.
NB! Kui kaalumisalal on esemeid, mis eemaldatakse, siis kaal aktiveerub ja eemaldatud eseme kaal kuvatakse miinusmärgiga. Kui aga kaalule lisatakse midagi juurde, kuvab ekraan ainult viimasena lisatud eseme kaalu.
• Väljalülitamine
Kaal lülitub automaatselt välja:
- 2 minuti pärast, kui kaalualalt midagi ära ei võeta
- 8 minuti pärast, kui kaalualalt võetakse midagi ära
- Funktsioon UNIT
Vaikimisi on kaalu möötühikuteks grammid.
Mõõtühiku muutmiseks vajutage nupule „UNIT” (20).
Mõõtühik kuvatakse kaalu ekraani all, kuval (24).
- Funktsioon ZERO
Funktsioon ZERO (19) viib näidiku nulli, ükskõik kas kaalualal (15) on või ei ole esemeid.
NB! Näidik ZERO (23) lülitub välja hetkel, kui kaalualale pannakse midagi või võetakse sealt ära (sellisel juhul kuvatakse esemete kaalu).
- Funktsioon TARE
Funktsioon TARE (18) võimaldab kaaluda järjest eri toiduaineid, ilma et neid peaks kaalualalt eemaldama. Nii saab teada iga üksiku toiduaine kaalu ja kogukaalu.
Selleks tehke nii.
- Asetage esimene toode kaalule. Ekraanil (22) kuvatakse kaal „1”.
– Vajutage nupule TARE (18), kaal läheb ekraanil (22) nulli.
- Asetage järgmine toode kaalualale. Ekraanil (22) kuvatakse kaal „2”.
- Vajutage uuesti nupule TARE (18) ja ekraanil (22) kuvatakse kaal „1“ + kaal „2”.
NBI! Aineid saab lisada, kuni kaalu maksimaalne koormus on täis.
NB! Et mitte arvata kogukaalu hulka anuma kaal, kasutage esimese asjana funktsiooni ZERO (19).
NB! Funktsioonist TARE väljumiseks vajutage nupule ZERO (19).
• Funktsioon HOLD
Funktsioon HOLD (17) võimaldab kuvatava kaalu salvestada, et seda hiljem kasutada, liites selle kaalul olevale väärtusele või lahustades sellest. Väärtus jääb mällu seniks, kuni seade välja lülitatakse.
Selleks tehke nii.
- Asetage toiduaine kaalule.
- Hoidke nuppu HOLD (17) all, kuni ekraanil kuvatav väärtus hakkab vilkuma- vilkumine tähendab, et väärtus on meelde jäetud. NB! Nüüd võib kaalutud toiduaine ära võtta ja kasutada kaalu mis tahes muid funktsioone.
NBI Pika vajutusega saab salvestada järgmise toiduaine kaalu. Mällu jääb ainult viimane salvestatud kaal.
Vajutades mis tahes hetkel nupule HOLD (17), saab näha salvestatud väärtust – see ilmub paariks sekundiks vilkuvana ekraanile (23).
Kui vajutada selle aja jooksul uuesti nupule HOLD (17), liidetakse salvestatud kaal parasjagu kaalul oleva toiduaine kaaluga.
Ekraanil (23) kuvatakse kahe väärtuse summa ja näidik HOLD (23) jääb põlema, andes märku, et funktsioon on endiselt aktiivne.
Kui vajutate uuesti nupule HOLD (17), lahutatakse salvestatud väärtus ekraanil kuvatavast väärtusest.
Ekraanil (23) kuvatakse väärtuste vahe ja funktsioon inaktiveeritakse automaatselt.
Näide.
—Salvestatud kaal: 1 kg
-Kaalul oleva toiduaine kaal nupu HOLD uuesti vajutamise ajal: 2 kg
-Kaalude summa, mis kuvatakse ekraanil: 3 kg (1 kg + 2 kg)
-Kaalude vahe enne funktsiooni inaktiveerimist: 2 kg (3-kg 1 kg)
- Funktsioon LOCK
Funktsioon LOCK (21) blokeerib kaalu kasutamise. Selle funktsiooni korral saab kaalualale asetada asju, ilma et neid kaalutaks.
Funktsiooni aktiveerimiseks hoidke nuppu LOCK (21) all, kuni kaalu ekraan lülitub välja.
Funktsiooni inaktiveerimiseks tehke sama: hoidke nuppu LOCK (21) all, kuni kaalu ekraani lülitub sisse.
NB! 30 minutit pärast funktsiooni LOCK aktiveerimist lülitub kaal välja ja funktsioon LOCK inaktiveerub.
3.3 Väljatõmbesüsteemi kasutamine
- SisselülitaminePuudutage korraks kuumutusala / väljatõmbe
nuppu●ON/OFF (1) : sümbol süttib.
Väljalülitamiseks puudutage nuppu uuesti.
• Ventilaatori sisselülitamine
Ventilaatori aktiveerimiseks puudutage valikuala (12).
• Tömbekiirus (-võimsus)
Ventilaatoril on 3 võimsustaset.
Puudutage ja libistage sörmega üle valikuriba (3):
paremale, et ventilaatori tömbekirust suurendada, ja vasakule, et seda vähendada.
Valitud tömbekiirus kuvatakse valimise/kuva alal (12).
• Power Booster (lisavõimsus)
Pliidil on 2 täiendavat võimsustaset (lisaks 3 tasemele).
- Power Booster (lisavõimsus) 1: aeg 15 minutit
- Power Booster (lisavõimsus) 2: aeg 5 minutit
Pärast seda lülitub uuesti sisse varem valitud tase.
Libistage sömega üle valikuriba (3), et aktiveerida funktsioon Power Booster (lisavõimsus) 1 (mis on võimsam kui tase 3).
Power Booster (lisavõimsus) 1 kuvatakse valimise/kuva alal (12): vilgub nr (4).
Libistage sömega üle valikuriba (3), et aktiveerida funktsioon Power Booster (lisavöimsus) 2 (mis on vöimsam kui tase 3).
Power Booster (lisavõimsus) 2 kuvatakse valimise/kuva alal (12): sümbolPvilgub.
3.4 Võimsuste tabel
| Võimsuse tase | Toiduvalmistamise tüüp | Kasutus (vastavalt kogemustele ja harjumustele) |
| Max võimsusel | P | Kiire soojendamine | Toidu temperatuuri kiireks tõstmiseks vee viimiseks keemistemperatuurile või söögi vedelike kiireks soojendamiseks |
| 8-9 Praadimine, keetmine | Pruunistamiseks, toiduvalmistamise alustamiseks, külmutatud toodete praadimiseks, kiireks keetmiseks |
| Suurel võimsusel | 7-8 | Pruunistamine, praadimine, keetmine, grillimine | Pruunistamiseks, keemistemperatuuril hoidmiseks, grillimiseks (lühiajaliselt 5-10 minutit) |
| 6-7 - | Pruunistamine, röstimine, hautamine, aeglasel tulel küpsetamine, grillimine | Praadimiseks, örnalt keemas hoidmiseks, küpsetamiseks ja grillimiseks (keskmise ajavahemikuga, 1-10 minutit), lisatarvikute soojendamiseks |
| Keskmisel võimsusel | 4-5 | Küpsetamine, hautamine, praadimine, grillimine | Madalal temperatuuril toidu valmistamiseks, kergete mullidega keetmiseks, küpsetamiseks (pikaajaliselt), pastal kreemjaks minna laskmiseks |
| 3-4 | Küpsetamiseks, aeglasel tulel hoidmiseks, tihendamiseks, kreemjaks laskmiseks | Pikaajaliseks töötlemiseks (riis, kastmed, praad, kala) koos lisavedelikuga (nt vesi, vein, puljong, piim), pasta keetmiseks |
| 2-3 | Küpsetamiseks, aeglasel tulel hoidmiseks, tihendamiseks, kreemjaks laskmiseks | Pikemaajaliseks töötlemiseks (kogus väiksem kui liiter: riis, kastmed, praad, kala) koos lisavedelikuga (nt vesi, vein, puljong, piim) |
| Madalal võimsusel | 1-2 | Sulatamine, soojas hoidmine, kreemjaks laskmine | Või sulatamiseks, šokolaadi sulatamiseks, väikesemõõdulise külmutatud toidu sulatamiseks |
| 1 | Sulatamine, soojas hoidmine, kreemjaks laskmine | Äsja valminud väikese koguse toidu soojana hoidmiseks või nõude soojendamiseks või risoto kreemjaks laskmiseks |
| OFF | 0 | Toetuspind | Pliidiplaat Standby režiimil või väljalülitatud (võimalik, et on jääksoojust, märgitud H-L-O) |
4. HOOLDUS
Tähelepanu! Enne mis tahes puhastus- või hooldustööd kontrollige, kas keedualad on välja lülitatud ja soojusanduri märgutuli välja lülitunud.
4.1 Pliidiplaadi hooldus
4.1.1 Puhastamine
Pliidiplaati peab puhastama pärast igat kasutuskorda.
Tähtis! Ärge kasutage abrasiivseid nuustikuid ega traatkäsnu, need võivad klaasi rikkuda. Ärge kasutage keemilisi söövitavaid puhastusvahendeid, nagu ahjuspreid või plekieemaldajad. Laske pärast igat kasutamist pliidil jahtuda ja puhastage see seejärel toidujääkidest ja plekkidest. Kasutage pliidipuhastamiseks pehmet lappi, majapidamispaberit või spetsiaalseid pinna puhastamise tooteid (järgige tootja juhiseid).
Tähtis! Kui toiduvalmistamise anumast on pliidiplaadile kogemata sattunud suurem hulk vedelikku, saab selle eemaldamiseks kasutada seadme alumisel küljel asuvat väljalaskeklappi. Nii saab jäägid korralikult eemaldada ja toote põhjalikult ära puhastada.
Joonis 1a. Põhjalikumaks puhastamiseks võib alumise vanni küljest ära võtta. Joonis 1b
4.2 Väljatõmbesüsteemi hooldus
4.2.1 Puhastamine
Puhastamiseks kasutage AINULT neutraalse vedela puhastusvahendiga niisutatud lappi. ÄRGE KASUTAGE PUHASTAMISEKS TÖÖRIISTU VÖI VAHENDEID!
Vältige abrasiivseid aineid sisaldavaid vahendeid. ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!
4.2.2 Rasvafilter Joonis 2
Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.
Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.
Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.
4.2.3 Löhnafilter (ainult filtreerival versioonil) Joonis 3a-b-c
Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.Toode on varustatud löhnafiltritega. Löhnafiltrid küllastuvad lühema või pikema aja jooksul, olenevalt toiduvalmistamise tüübist ja rasvafiltri puhastamise korrapärasusest. Neid löhnafiltreid saab temiliselt ennistada, kui hoida neid iga 2–3 kuu järel 45 minutit 200-kraadises eelsoojendatud ahjus. Öige ennistamine tagab, et filtrid töötavad töhusalt viis aastat.
LT
1. NAUDOJIMO INSTRUKCIJOS
1.1 Kepimo / virimo indai
Naudokite tik indus su simbol
Svarbu:
