Mark	Kärcher
Mudel	HD 717 MXA Plus
Kategooria	Kõrgsurvepesur
Toote tüüp	Külma vee kõrgsurvepesur
Toiteallikas	230 V / 50 Hz / 4,2 kW / 16 A
Kaitseaste	IPX5
Töörõhk	17 MPa (170 bar)
Maksimaalne ülerõhk	25,5 MPa (255 bar)
Vee voolukiirus	11,6 l/min
Maksimaalne sisselaskevee temperatuur	60 °C
Töökaal	39 kg
Mõõtmed (p × l × k)	455 × 400 × 890 (970) mm
Mootoriõli tüüp	SAE 90 (0,20 l)
Ühendussüsteem	EASY!Lock
Vooliku kerimisseade	Automaatne
Pöörlev düüs kaasas	Jah (HD...Plus mudelitel)
Rõhu/voolu reguleerimine	Jah
Helirõhu tase	78 dB(A)
Käe-õla vibratsioon	2,9 m/s² (määramatus 0,8 m/s²)

Korduma kippuvad küsimused - HD 717 MXA Plus Kärcher

Kuidas enne esimest kasutamist seadmest õhku välja lasta?

Keerake otsik lahti, laske seadmel voolata kuni õhumulle enam ei ole, seejärel lülitage välja ja keerake otsik tagasi. Vajadusel korrake mitu korda.

Kuidas kasutada pesuriga pesuainet?

Kasutage vahupüstolit (valikuline). Täitke pesuainepaak, valige sulgur (1=nõrk, 2=keskmine, 3=tugev), paigaldage vahuotsik püstolile ja pihustage kuivale pinnale. Seejärel loputage kõrgsurvejoaga.

Mida teha, kui seade ei käivitu?

Kontrollige toitekaablit, võrgupinget ja et lüliti on asendis 'I'. Kui seade on üle kuumenenud, laske sellel jahtuda vähemalt 15 minutit. Elektririkke korral võtke ühendust klienditeenindusega.

Kuidas vahetada kõrgsurvevoolikut kerimisseadmel?

Kerige voolik täielikult lahti, blokeerige kerimisseade Allen-võtmega SW10, keerake lahti 2 kruvi, eemaldage blokeering, tõmmake ohutuskonks, eemaldage vana voolik, viige uus läbi juhtrullide ja ühendage, seejärel pange vastupidises järjekorras kokku.

Kuidas kaitsta seadet külmumise eest?

Hoidke seadet külmuvabas kohas. Kui see pole võimalik, tühjendage vesi ja pumbake pumba sisse glükoolipõhist antifriisi (autotüüp) maksimaalselt 1 minut.

Mis on maksimaalne töörõhk?

Nimiline töörõhk on 17 MPa (170 bar), maksimaalne ülerõhk on 25,5 MPa (255 bar).

Kuidas puhastada vee sisselaske filtrit?

Keerake mutter lahti, tõmmake välja voolikuühendus koos filtriga, puhastage ja loputage filtri välispinda, seejärel pange tagasi. Tehke seda iga nädal.

Millist mootoriõli kasutada ja kui sageli vahetada?

Kasutage mudeli HD 717 MXA Plus jaoks õli SAE 90 (kogus 0,20 l). Vahetage õli iga 500 töötunni järel või vähemalt kord aastas.

Kuidas seadet pärast kasutamist hoiustada?

Sulgege vee sisselaske, avage püstol 5-10 sekundiks, lülitage välja, ühendage lahti, tühjendage vesi, pange otsik ümbrisesse, kerige kaabel ja voolik kokku ning tõmmake juhtraud sisse.

Millised on ohutussümbolid seadmel?

Sümbolid näitavad: mitte ühendada joogiveevõrku, mitte suunata pihustit inimeste/loomade/elektriseadmete pihta ning kaitsta külmumise eest.

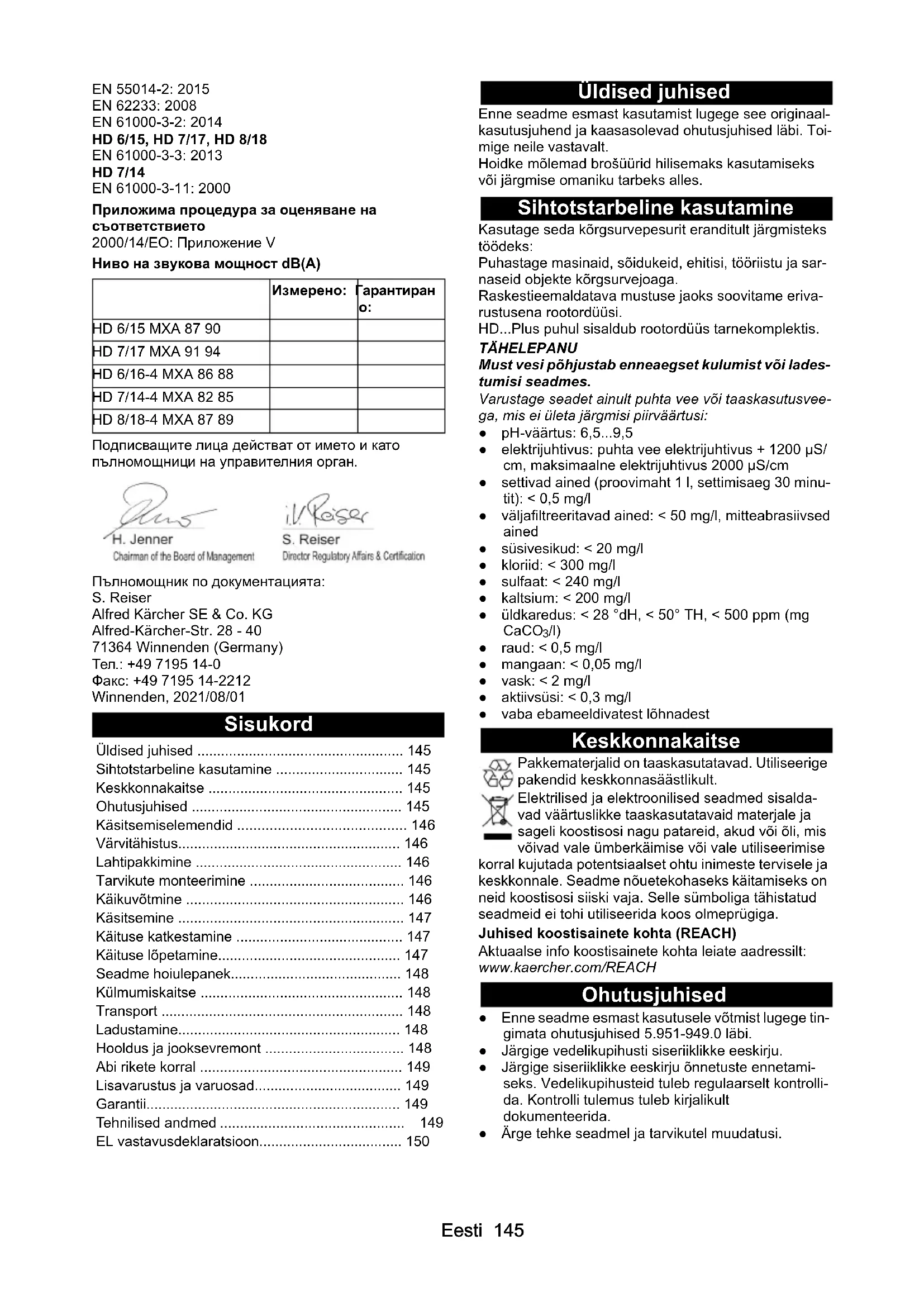

KASUTUSJUHEND HD 717 MXA Plus Kärcher

Käsitsemiselemendid 146

Värvitähistus 146

Lahtipakkimine 146

Tarvikute monteerimine 146

Käikuvötmine 146

Kasitsemine 147

Kaituse katkestamine 147

Kaituse lopetamine 147

Seadme houlepanek. 148

Kulmumiskaitse 148

Transport 148

Ladustamine 148

Hooldus ja jooksevremont 148

Abirikete korral 149

Lisavarustus ja varuosad. 149

Garantii. 149

Tehnilised andmed 149

EL vastavusdeklaratsioon 150

Uldised juhised

Enne seadme esmast kasutamist lugege see originala-kasutusjuhend ja kaasasolevad ohutusjuhised laxi. Toimige neile vastavalt.

Hoidke molemad brosurd hilsemaks kasutamiseks voi jargmise omaniku tarbeks alles.

Sijhtotstarbeline kasutamine

Kasutage seda korgsurvesurit eranditult jargmisteks toodeks:

Puhastage masinaid, soidukeid, ehitisi, töriistu ja sarnaseid objekte körgsurveyjoaga.

Raskestieemaldatava mustuse jaoks soovitame erivarustusena rootordüusi.

HD...Plus puhul sisaldub rootordüus tarnekomplektis.

TAHELEPANU

Must vesi pohjustab enneaegset kulumist voi lades-tumisi seadmes.

Varustage seadet ainult puhta vee voi taaskasutusveega, mis ei ületa jargmis piirvaartusi:

pH-vaartus: 6,5...9,5
- elektrijuhtivus: puhta vee elektrijuhtivus + 1200 μS/cm, maksimaalne elektrijuhtivus 2000 μS/cm
- settivad ained (proofimaht 1, settimisaeg 30 minut): < 0.5mg / l
valjafiltreeritavad ained: < 50~mg / l ,mitteabrasiivsed ained
sulisvesikud: < 20mg / l
- klorid: < 300 mg/l
- sulfaat: < 240mg/l
- kaltsium: < 200 mg/l
- üldkaredus: < 28^, < 50^, < 500ppm (mg CaCO_3 / l )
raud: < 0,5mg / l
- mangoan: < 0.05 mg/l
- vask: < 2 mg/l
aktiivsusi: < 0,3mg / l
vaba ebameeldivatest Iohnadest

Keskkonnakaitse

Pakkematerjalid on taaskasutatavad. Utiliseerige pakendid keskkonnasäastlikult.

Elektrilised ja elektronilised seadmed sisaldavad vaartuslikke taaskasutatavaid materjale ja sageli koostisosi nagu pataeid, akud voi oli, mis voivad vale umberkaimise voi vale utiliseerimise

korral kujutada potentsiaalset ohtu inimeste tervisele ja keskkonnale. Seadme nouetekohaseks kaitamiseks on neid koostisosi siiski vaja. Selle sumboliga tahistatud seadmeid ei tohi utiliseerida koos olmeprugica.

Juhised koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate Aadressilt: www.kaercher.com/REACH

Ohutusjuhised

• Enne seadme esmast kasutusele vötmist lugege tingimata ohutusjuhised 5.951-949.0 LABI.
  Järgige vedelikupihusti siseriiklikke eeskirju.
• Järgige siseriiklikke eeskirju önnetuste ennetamiseks. Vedelikupihusteid tuleb regulaarselt kontrollida. Kontrolli tulemus tuleb kirjalikult dokumenteerida.
• Arge tehke seadmel ja tarvikutel muudatusi.

Seadmel olevad sumbolid

Seadet ei tohi ühendada otse avalikku joogiveevörku.

Arge suunake korgsurvejuga inimstele, loomadele, aktivsele elektrilisele varustusele ega seadmele endale. Kaitske seadet kulma eest.

Ohutusseadised

Ohutusseadised on ette naitud kasutaja kaitseks ning nende toimet ei tohi tuhistada voi nende funktsionist korvale hiilida.

Ulevooluventil, rohululiti ja ohutusventil on tehase poolt seadistatud ja plommitud. Seadistamised toimuvad ainult klienditeeninduse kaudu.

Röhulütigä ülevooluventiil

Veekoguse vahendamisel rohu ja koguse regulaatoriga avaneb ülevooluventilj ja osa veest voolab tagasi pumba sisseimemisküljele.

Lastes korgsurvepustolil päästiku lahti lulitab rohululiti korgsurvepumba valja ja korgsurvejuga peatub.

Päastiku tombamisega lulitub pump jalle sisse.

Ohutusventiil

Ohutusventil avaneb lubatud tooülerohu juures ja vesi voolab pumba sisseimemisküljete tagasi.

Käsitsemiselemendid

Vt grafika lehekülge

①Kaitseosa
2Dus
3Rohu ja koguse regulaator *
4Joatoru EASY!Lock
⑤ Korgsurvepustol EASY!Force
6Fikseerimisaste
7 Paastik
8 Lahtilukustushoob
Körgsurvevoolik EASY!Lock
10 Toukesang, ulal (valja tommatud)
⑪Voolikutrummel
12Toukesang, all (sisse lukatud)
13Kaablihoidik
Joatoru hoidik
15Rootordusialus*
16Seadmeluliti
Joatoru tupp
18Soel
19Voolikuuotsak
20 Aarikmutter
(21)Veevtuuhendus
22Lugejalas,seisujalas
(23)Vahudüusi hoidik
24 Pinnapuhasti transporthoidik

25Toukesanga lahtilukusti

• pole kõigi seadme variantide puhul tarnekomplektis

Värvitāhistus

• Puhastusprottessi käsitsemiselemendid on kollased.
• Hoolduse ja teeninduse käsitsemiselemendid on helehalld.

Lahtipakkimine

1. Kontrollige lahtipakkimisel pakendi sisu.
2. Informeerige transpondikahjude korral kohe edasimiujat.

EASY! Lock susteem ühendab komponendid kiirkeerme kaudu ainult ühe poördega kiiresti ja kindlalt.

1. Pistke körgsurvedüus joatorule.
2. Monteerige arikmutrid ja keerake kætugevuselt kinni (EASY!Lock).
3. Ühendage joatoru körgsurveypustoliga ja keerake käetugevuselt kinni (EASY!Lock).

Joonis A

1. Kinnitage alus 2 kruviga. Joonis B
2. Kinnitage alus seadme külge 2 klambriga. Lõoge haamriga klambrid nii kaugele sisse kui voimalik. Joonis C

① Klamber

1. Ühendage körgsurveyoolik körgsurveypustoliga ja keerake kaetugevuselt kinni (EASY!Lock).

Käikuvöitmine

Elektrühendus

△OHT

Vigastusoht elektrilogi tottu

Uhendage seade pistikuga elektrivorku. Lahutatav uhendus vooluvorguga on keelatud. Pistik on ette nah-tud vorgust lahutamiseks.

Uhendusvaartusi vt tübisildilt voi Tehnilistest Andmetest.

1. Kerge vorgkaabel maha ja pange porandale.
2. Pistke vorgupistik pistikupessa.

Veevotuuhendus

Uhendus veejuhtme külge

HOIATUS

Oht tervisele maardunud vee joogiveevorku tagasi-voolu totu.

Järgige om a veevarustusettevötte eeskirju.

Vastavlt kehtivatele eeskirjadele ei tohi seadet kunagi kaitada ilma joogiveevorgu kulge paigaldatud susteemieraldajata. Kasutage KARCHERi susteemieraldajat voi alternatiivset EN 12729 tuibile BA vastavat susteemieraldajat. Labi susteemieraldaja voolanud vesi loetakse mittejoodavaks. Uhendage susteemieraldaja alati vevarustuse, mitte kunagi vahetult seadme veevotuuhendusega!

1. Kontrollige veevarustust juurdevooluroh,juurdevoolu temperatuuri ja juurdevoolu hulga suhtes. Noueid vt Iogust ,Tehnilised Andmed".

2. Uhendage seadme susteemieraldaja ja veevotuuhendus voolikuga (minimaalne pikkus 7,5 m, minimaalne labimoot 1"). Juurdevooluvoolik ei sisaldu tarnekomplektis.

3. Avage vee pealevool.

1. Kruvige imivoolik (tellimisnumber 4.440-207.0) ja filter (tellimisnumber 4.730-012.0) veevotuuhenduse külge.
2. Eemaldage seadmest ohk.

Ohu eemaldamine seadmest

1. Kruvige duus joatorult maha.
2. Laske seadmel tootada, kuni vesi valjub mullideta.
3. Ohueemalduse probleemide korral laske seadmel 10 sekundit tootada, siis lulitage valja. Korrake protssessi mitu korda.
4. Lültage seade valja.
5. Kruvige duus jalle peale.

Käsitsemine

△OHT

Vigastusoht körgsurvey-veejoa tottu

Arge kunagi fikseerige päästikut ja kindlustushooba rakendatud positsoonis.

Arge kasutage korgsurvepustolit, kui kindlustushoob on kahjustatud.

Lükake enne koki seadmel teostatavaid toid korgsurve-pustoli fikseerimisaste ette.

Automaatne voolikutrummel

Seade on varustatud automaatse voolikutrumliga.

Vooliku mahakerimine

1. Tömmake voolik valja.
2. Koormuse vabanemisel voolikutrummel fikseerub.

Vooliku pealekerimine

1. Tömmake voolik korraks välja ja seejärel vabastage koormusest.

Voolikutrummel kerib vooliku automaatseit peale.

1. Reguleerige pealekerimisel pealekerimiskiirust vooliku juhtimisega.

Körgsurvepustoli avamine/sulgemine

1. Körgsurveypustoli avamine: Vajutage kindlustushoo-ba ja päästikut.
2. Körgsurveypustoli sulgemine: Laske kindlustushoob ja päästik lahti.

Käitamine körgsurveya

Seadet saab kaitada pustises voi lebavas asendis.

Markus

Seade on varustatud rohulilitiga. Mootor kaivitub ainult siis, kui korgsurvepustol on avatud.

1. Rullige körgsurveyoolik täesti voolukutrumlitt maha.
2. Seadke seadmeluliti I"peale.
3. Vabastage korgsurvepustol kindlustusest, selleks lukake korgsurvepustoli fikseerimisaste taha.
4. Avage körgsurveypustol.
5. Rōhu ja koguse regulaatoriga seade: Seadistage tōrōhk rohu ja koguse regulaatori keeramisega.

Kaitamine puhastusvahendiga

Markus

Puhastusvahendiga kaitamiseks on vajalik topsvahurity (optsoon).

HOIATUS

Oht tervisele vale ümberkäimise tottu puhastusvahenditega

Järgige puhastusvahendil olevaid ohutsjuhiseid.

TAHELEPANU

Ebasobivad puhasusvahendid voivad seadet ja pu-hastatavat objekti kahjustada.

Kasutage ainult KARCHERi poolt lubatud puhastusvahendeid.

Järgige puhastusvahendiga kaasasolevaid doseerimissoovitusi ja juhiseid.

Käige keskonna säastmiseks puhastusvahenditega säästlikult ringi.

KÄRCHERi puhastusvahendid garanteerivad riketataö. Palun laske end noustada voi kusige meie kataloogi voi meie puhastusvahendite infolehti.

Joonis D

①yahudüus

2Mahuti

③ Sirmikomplekt

Puhastusvahendi juurdesegamine: 3=korge, 2=keskmine, 1=madal

4 mivoolik
⑤ Korgsurvepustol EASY!Force

1. Kruvige mahuti maha.
2. Pistke soovitud sirm imivooolikusse.
3. Täitke mahuti puhastusvahendiga.
4. Kruvige mahuti vahudüusi külge.
5. Eemaldage joatoru korgsurvepustolit.
6. Paigaldage vahudüus körgsurvepustolile ja keerake käetugevuselt kinni.
7. Vötke körgsurveyesur käiku.

Soovitatav puhastusmeetod

1. Pihustage puhastusvahend säastlikult kuivale pealispinnale ja laske mojuda (mitte kuivada).
2. Loputage vabanenud mustus korgsurvejoaga maha.

Vahutoru loputamine

Vahutoru tuleb pärast kasutamist loputada, et välida puhastusvahendi ladestumisi.

1. Kruvige mahuti maha.
2. Valage puhastusvahendijäk tarnepakendisse tagasi.
3. Täitke mahuti puhta veega.
4. Kruvige mahuti vahudüusi külge.
5. Kaitage vahudüusi u 1 minut, et puhastusvahendijaaki valja loputada.
6. Tuhjendage mahuti

Käituse katkestamine

1. Sulgege korgsurvepustol, seade lulitub valja.
2. Kindlustage korgsurvepustol, selleks lukake fikseerimisaste ette.

Markus

Seadme valjalulitamisel langetatakse veerohku u 70% vorra. Seelabi langeb korgsurvepustoli rakendusjoud ja seadme eluiga pikeneb.

Käituse jätkamine

1. Vabastage körgsurvepustol lukustusest, selleks lukake fikseerimisaste taha.
2. Avage korgsurvestpustol, seade lulitub uuesti sisse.

Käituse lopetamine

1. Sulgege vee pealevool.
2. Avage körgsurvepustol.
3. Keerake seadmeluliti "I" peale ja laske seadmel 5 kuni 10 sekundit tootada.
4. Sulgege korgsurvepustol.
5. Keerake seadmeluliti "0/OFF"peale.

6. Tömmake vörgupistik pistikupesast valja ainult kui-vade kätega.

7. Eemaldage vee pealevool.

8. Avage korgsurvepustol, kuni seade on survevaba.
9. Kindlustage korgsurvepustol, selleks lukake fikseerimisaste ette.

Seadme hoiulepanek

1. Asetage joatoru korgsurvestoliga joatoru tuppe ja fikseerige joatoru hoidikus.
2. Kerge vorgukaabel kaablihoidiku umber.
3. Kerge körgsurveyvoolik voolikutrumlile.
4. Vajutage tōkesanga lahtilukustit ja lükake tōkesang sisse.

Külmumiskaitse

TAHELEPANU

Külm purustab veest mittetäielikult tühjendatud seadme.

Hoidke seadet külmumiskindlas kohas.

Kui külmumiskindel ladustamine pole voimalik:

1. Laske vesi valja.
2. Pumbake laiatarbe külmumiskaitsevahend sead-mest lábi.
3. Laske seadmel maksimaalselt 1 minut tootada, kuni pump ja torustikud on tuhjad.

Markus

Kasutage mootorsoidukitele ette nahtud glukooli baasil laiatarbe külmumiskaitsevahendit. Järgige külmumiskaitsevahendi käsitsemiseeskirju.

Transport

ETTEVAATUS

Vigastusoht, kahjustusoht

Pidage transportimisel silmas seadme kaalu.

TAHELEPANU

Kahjustusoht

Kaitske korgsurvepustoli päästikut kahjustuste eest.

1. Söidukites transportimisel kindlustage seade vasta-valt kehtivatele direktiividele libsemise ja umber-kukkumise vastu.
2. Tömmake pikematel lõikudel transportimiseks seadet tõkesangast enda järel.
3. Tömmake trepist ülesminekuks seadet astme haaal val üles. Liugejalased kaitsevad korpust kahjustuse eest.

Pinnapuhasti transporthoidik

1. Pistke pinnapuhasti ühendusotsak körgsurveyesuril olevale transporthoidikule.
2. Kruvige aärkmutter umbes 1 poördega peale.

Ladustamine

ETTEVAATUS

Pidage ladustamisel silmas seadme kaalu.

1. Ladustage seadet ainult siseraumides.

Hooldus ja jooksevremont

△OHT

Vigastusoht tahtmatult tole hakanud seadme ja elektrilooigi totu.

Ohutusalane ülevaatus / hooldusleping

Oma edasimüjaga saate Te kokku leppida regulaarse ohutusalase ülevaatuse voi sölmina hoolduslepingu. Palun laske ennast nõustada.

Enne iga kaitust

1. Kontrollige ühenduskaablit kahjustuste suhtes, laske kahjustatud kaabel viivitamatult volitatud kliendi-teenindusel voi elektrispetsialistil valja vahetada.
2. Kontrollige körgsurveyoolikut kahjustuste suhtes, vahetage kahjustatud körgsurveyoolik viivitamatult välja.
3. Kontrollige seadet tiheduse suhtes. 3 tilka vett minutis on lubatud. Suurema ebatiheduse korral poorduge klienditeeninduse poole.

Iga nadal

1. Puhastage soela veevotuuhenduses.

Söela puhastamine veevótuühenduses

1. Kruvige aärkmutter maha.
2. Tömmake voolikuotsak söelaga valja.
3. Puhastage soela väljastpoolt ja loputage.
   Juhis: Joondage voolikuotsaku kuuskant seadme
   ühendusele välja.
4. Pange voolikuotsak söelaga sisse.
5. Keerake aärikmutter kinni.

Iga 500 toötunni järel, vähemalt üks kord aastas

1. Laske seadme hooldus labi via klienditeenindusel.
2. Vahetage oli.

Oli vahetamine

Markus

Öli kogust ja sorti vt lögust „Tehnilised Andmed"

1. Keerake 4 polti valja.
2. Vötke seadmekate ára.

Joonis E

1. Pöörake öli väljaskevooolik alla ja hoidke ölikogumisnóu kohl.
2. Tómmake kork öli väljalaskevoolikust välja.
   5.Votke kaasra.
3. Vötke vahuaine ölimahutist valja.
4. Oodake kuni oli on tailikult valja voolanud. Joonis F
5. Pistke kork oli valjalaskevoolikusse.
6. Pöörake öli valjalaskevooolik üles ja fikseerige.
7. Lisage moedetud olikogus.
8. Pange vahuaine olimahutisse.
9. Paigaldage kaas ja vajutage kinni. Joonis G

Asendage körgsurveyoolik

HOIATUS

Vigastusoht

Voolikurull vöib ootamatult väga kiiresti poörduda, kui fiksaator eemaldub.

Järgige hoolikalt allpool toodud samme ja kinnitage voolikurull vastavalt kirjeldusele.

1. Eemaldage kruvikeerajaga vooliku rulli kate.

Joonis H

1 Kaas

1. Rullige körgsurveyoolik täesti voolukutrumlitt maha.
2. Pange 10 mm kuuskantvöti lábi korpuse kuusnurkseava.Sisestage voti nii kaugele, kuni vooliku rull on blokeeritud.

Joonis I

Avam

ine, kuuskant

4.Keerake 2 polti valja.

Joonis J

①Polt
② Korgsurvevoolik
③ Vooliku kork

1. Eemaldage vooliku kork körgsurveoolikust.
2. Tömmake kinnituskonks välja.

Joonis K

① Kinnituskonks
②Voolikuhendus
③Körgsurvevoolik.

1. Tömmake körgsurveyoolik voolikuuhendusest välja.
2. Pange uus korgsurvevoolik labi molema vooliku juhtrulli ja sisestage voolikuuhendusse. Jalgige vooliku rulli poorlemissuunda. Joonis L

① Vooliku juhtrull

1. Pange kinnituskonks voolikuuhendusse.
2. Kontrollige, kas koki seibid on kinnituskonksu taga.
3. Kinnitage vooliku kork korgsurvevooliku teise otsa.
   Kaugus vooliku otsast umbes 1 m (korgsurvepustolini).
4. Hoidke vooliku trumlit ja eemaldage kuuskantvoti.
5. Vabastage voolikurull, tommates korgsurvevoolikust ja laske korgesurveyvoolikul aeglaselt üles kerida. Kontrollige kerimiskirust, hoides voolikut kinni.
6. Pange kaas tagasi.

Abi rikete korral

△OHT

Vigastusoht tahtmatult toole hakanud seadme ja elektrilooigi totu.

Lülitage enne kõiki tõid seade välja ja tõmmake võrgu-pistik välja.

Laske elektrilisi detaile kontrollida ja remontida ainult volitatud klienditeenindusel.

Rikete puhul, mida selles peatukis pole nimetatud, votke kahtluse ja selgesonalise juhise korral ühendust volitatud klienditeenindusega.

Seadet ei saa käivitada

• Kontrollige ühenduskaablit kahjustuste suhtes.
• Kontrollige vorgupinget.

Kui seade on üle kuumenenud:
a Seadke seadmeluliti "0"peale.
b Laske seadmel vahemalt 15 minutit maha jahtuda.
c Seadke seadmeluliti "1" peale.
- Elektrilise defekti korral pörduge klienditeeninduse poole.

Seade ei saavuta rohku

• Kontrollige Düusi suurust, noutavat suurust vt peṭükist "Tehnilised andmed".
  Eemaldage seadmest , vt peatukki ,Ohu eemaldamine seadmest".
  Puhastage soela veevotuuhenduses.
• Kontrollige vee pealevoulu kogust, nõutavat kogust vt peatükist "Tehnilised andmed".
  Puhastage duusi.
  Vajaduse korral poorduge klienditeeninduse poole.

Pump lekib

Kuni 3 tilka vee valjumist minutis on lubatud.

• Tugevama ebatiheduse korral laske seadet kontrollida klienditeenindusel.

Pump koputab

• Kontrollige veejuhet tiheduse suhtes.
  Eemaldage seadmest , vt peatukki ,Ohu eemal-damine seadmest.
  Vajaduse korral poorduge klienditeeninduse poole.

Puhastusvahendi lisandit liiga vähe

• Järeltaitke vahudüusi topsi.
• Pistke suurrem sirm imivoolikule.
• Kontrollige imivoolikut ja vahudüusi puhastusvahendi setete suhtes. Eemaldage setted leige veega.

Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja törgeteta kaituse.

Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.

Garantii

Igas riigis kehtivad meie volitatud muggiesindaja antidugarantiitingimused. Seadmel esinevad mistahes rikkedkorvaldame garantiiajal tasuta, kui pohjuseks on materjali- voi tootmisviga. Garantijuhtumil poorduge ostutōendava dokumendiga oma edasimüuja voi lahima volitatud klienditeeninduse poole.

(Aadressvtagakuljelt)

Tehnilised andmed

		HD 6/15 MXA	HD 6/15 MXA	HD 7/17 MXA	HD 6/16-4 MXA	HD 7/14-4 MXA	HD 7/16-4 MXA	HD 8/18-4 MXA
Riigipöhised variandid
Riik EU CH EU EU EU EU EU
Elektrühendus
Pinge	V			230				230
Faas	~	1	1	3	1	1	3	3
Sagedus	Hz	50	50	50	50	50	50	50
Tarbitav vöimsus	kW	3,1	2,3	4,2	3,3	4,2	4,6
Kaitseliik		IPX5	IPX5	IPX5	IPX5	IPX5	IPX5	IPX5
Vörgukaitse (inertne)	A	16	10	16	16	16	16	16
Pikenduskaabel 30 m	mm2	2,5	2,5	2,5	2,5	2,5	2,5
Veevõtuühendus
Juurdevooolurõhk (maks.)	MPa	1	1	1	1	1	1	1

	HD 6/15	HD 6/15	HD 7/17	HD 6/	HD 7/	HD 7/	HD 8/
	MXA	MXA	MXA	16-4	14-4	16-4	18-4
				MXA	MXA	MXA	MXA

Juurdevoolu temperatuur (maks.) ^ C 60 60 60 60 60 60 60

Juurdevoolu kogus (min.) l/min 13 13 15 13 15 15 16

Seadme voimsusandmed

Standardduusuurus 033 038 040 034 043 042 042

Töörhk MPa 15 12 17 16 14 16 18

Töö ülerohk (maks.)	MPa 22,5 18 25,5 24 21 24 27
Juurdevoolu kogus, vesi	l/min 9,3 9,6 11,6 9,9		11,5 11,6 12,5
Körgsurveypustoli tagasilöögijöud	N	28,6	28,6	35,5	30	32,2	34,5	41,8
Mööttmed ja kaalud
TÜüpline toökaal	kg	37	37	39	45	46	46	48
Pikkus	mm	455 455 455 455 455 455 455
Laius	mm	400 400 400 400 400 400 400
Körgus, tõukesang all, (üleval)	mm	890 (970)	890 (970)	890 (970)	890 (970)	890 (970)	890 (970)	890 (970)
Öli kogus	I	0,25	0,25	0,20	0,35	0,35	0,35	0,35
Ölisort		15W40	0W40	SAE 90	0W40	0W40	SAE 90	SAE 90

Kindlakstehtud vaartused EN 60335-2-79 kohaselt

Labakäsi-käsivars vibratsionivär-tus	m/s2	2,8	2,8 2,9	2,8 2,7	2,5 2,3
Ebakindlus K	m/s2	0,8	0,8 0,8	0,9 0,8	0,7 0,7
Helirohutase LpA	dB(A)	74	74	78	72	69	72
Ebakindlus KpA	dB(A)	3	3	3	3	3	3
Helivöimsustase LWA + Ebakindlus KWA	dB(A)	90	90	94	88	85	88

Erandi pohjus vastavalt märusele (EL) 2019/1781 lisa I peatükile 2 (12): j)

Oigus tehnilisteks muudatusteks.

EL vastavusdeklaratsoon

Käesolevaga deklareerime, et alljärgnevalt nimetatud masin vastab omakontseptsiooni ja koosteliigi pöhjal ning meie poolt turule viidud teostuses EL direktivide asjaomastele pöhilistele ohutus- ja tervisenöutele. Masinal meiega kooskolastamata muudatuste teostamisel kaotab käesolev deklaratsion kehtivuse.

Asjaomased EL direktiivid

2000/14/EÜ

2006/42/EU (+2009 / 127 / E)

2011/65/EL

2014/30/EL

2009/125/EU

Kohaldatud märus(ed)

(EL) 2009/1781

Kohaldatud ühtlustatud normid

EN 60335-1

EN 60335-2-79

ENIEC63000:2018

EN 55014-1:2017 + A11:2020

EN 55014-2: 2015

EN 62233: 2008

EN 61000-3-2: 2014

Kohandatud vastavushindamismenetlus

2000/14/EÜ: Lisa V

Helivöimsustase dB(A)

	Mõödetud:	Garanteeri-tud:
HD 6/15 MXA	87	90
HD 7/17 MXA	91	94
HD 6/16-4 MXA	86	88
HD 7/14-4 MXA	82	85
HD 8/18-4 MXA	87	89

Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.
