Toote tüüp	Külmik
Netomaht	210 liitrit
Energiamärgis	A++
Mõõtmed (KxLxS)	161 x 60 x 65 cm
Kaal	70 kg
Külmasüsteem	Staatiline külm
Müratase	42 dB
Sahtlite arv	5 sahtlit
Käsitsi sulatamine	Jah
Minimaalne temperatuur	-18b0C
Lisafunktsioonid	LED sisetuli
Aastane energiatarve	250 kWh
Garantii	2 aastat
Kasutusjuhised	Vltige külmiku lekoormamist, et tagada parem hu ringlus.
Hooldus	Puhastage regulaarselt sisemus niiske lapiga.
Ohutusnuanded	Ärge kasutage külmiku sees elektriseadmeid.

Korduma kippuvad küsimused - GS29NVWE0N SIEMENS

Kuidas reguleerida oma SIEMENS GS29NVWE0N külmiku temperatuuri?

Temperatuuri reguleerimiseks kasutage külmiku sees asuvat juhtpaneeli. Vajutage temperatuuri nuppu, kuni saavutate soovitud taseme. Ideaalne temperatuur on tavaliselt -18 C.

Mida teha, kui minu külmik ei külmuta korralikult?

Kontrollige, kas uks on korralikult suletud ja kas jää ei ole kogunenud. Veenduge ka, et termostaat on seatud sobivale temperatuurile. Kui probleem prsub, võtke ühendust jrelmruga.

Kuidas sulatada oma SIEMENS GS29NVWE0N külmik?

Sulatamiseks lpetage külmik vooluvrku ja laske jääl loomulikult sulada. Asetage prnad prile vee imamiseks. Ärge kunagi kasutage jää eemaldamiseks teravaid esemeid.

Miks teeb minu külmik he4r?

Mningane he4r on normaalne kompressori või ventilaatori tttu. Kui he4r muutub ebanormaalseks (klpsud vf5i kriimustused), kontrollige, kas külmik on tpselt tasakaalus ja kas ventilaatoritega ei puutu kokku esemed.

Kuidas puhastada oma külmiku sisemus?

Sisemuse puhastamiseks lpetage külmik vooluvrku ja kasutage sooja vee ja mrda seebilahust. Vltige abrasiivseid puhastusvahendeid. Kuivatage puhta ja kuiva lapiga enne seadme uuesti sisselfclitamist.

Mida teha, kui minu külmiku ekraan ei le4d?

Kontrollige, kas külmik on korralikult pistikusse lfclitatud ja kas toide toimib. Kui ekraan ikka ei le4d, vf5ib olla elektriline probleem vf5i seadme rike, mis vajab tehnilist sekkumist.

Kas on nuandeid, kuidas oma külmikut paremini kasutada?

Vltige külmiku lekoormamist, et tagada hu ringlus. Korraldage toidud ja mrgestage anumad parema haldamise jaoks. Ärge hoidke ust liiga kaua avatud.

Kuidas teada, kas minu külmik vajab hooldust?

Jlgige me4rke, nagu liigse je4 kogunemine, ebatavalised he4d vf5i temperatuuri kf5ikumised. Regulaarne hooldus, nagu sulatamine ja puhastamine, on soovitatav optimaalseks toimimiseks.

KASUTUSJUHEND GS29NVWE0N SIEMENS

Ülemise uksehinge vahetamine (uks koos kuvaga)........................................151

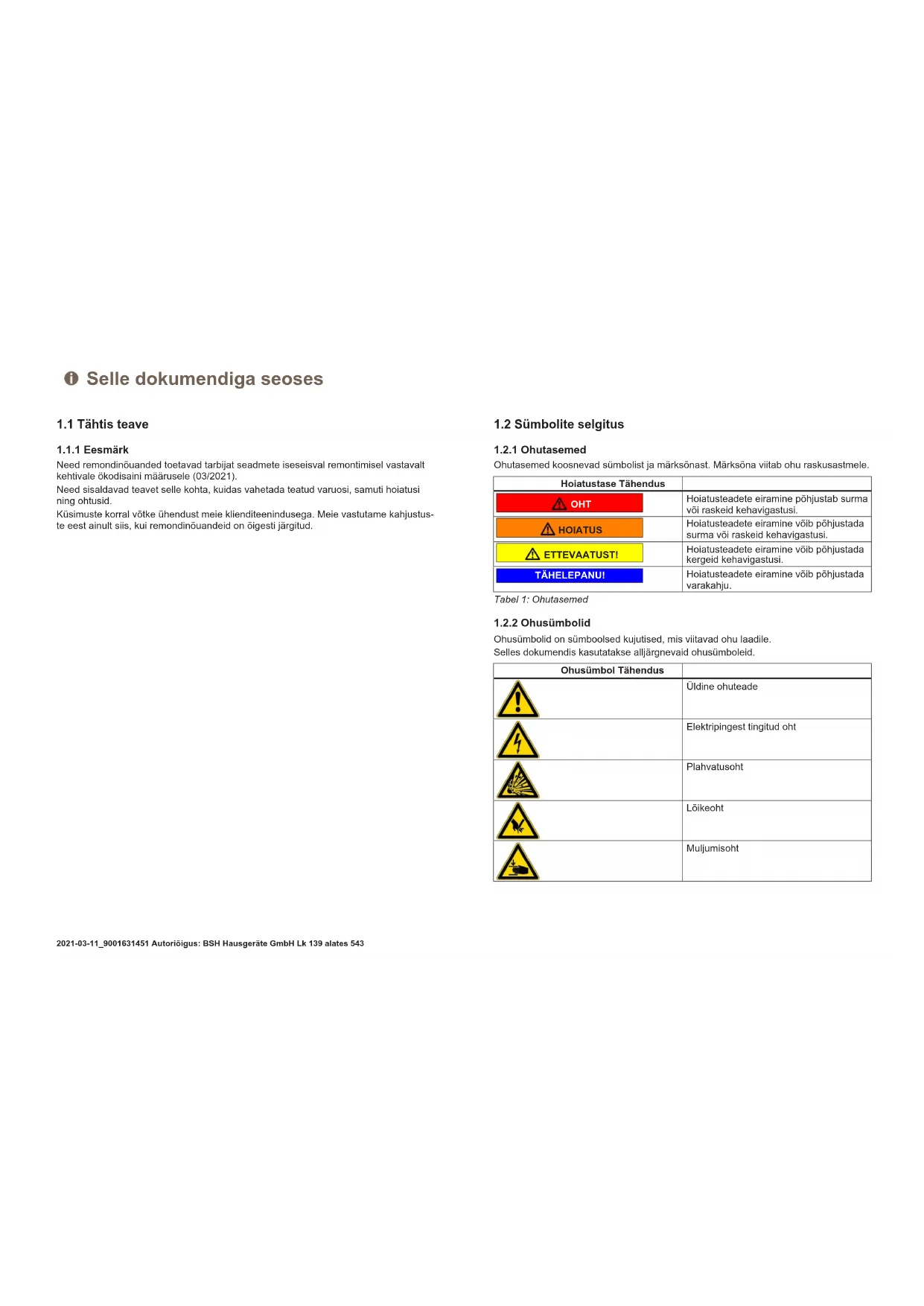

Need remondinõuanded toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021). Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid. Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustus- te eest ainult siis, kui remondinõuandeid on õigesti järgitud.

Ohutasemed koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele. Hoiatustase Tähendus OHT Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi. HOIATUS Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi. ETTEVAATUST! Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi. TÄHELEPANU! Hoiatusteadete eiramine võib põhjustada varakahju. Tabel1: Ohutasemed

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile. Selles dokumendis kasutatakse alljärgnevaid ohusümboleid. Ohusümbol Tähendus Üldine ohuteade Elektripingest tingitud oht Plahvatusoht Lõikeoht Muljumisoht Selle dokumendiga seoses 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk139alates543Ohusümbol Tähendus Kuumadest pindadest tingitud oht Tugevast magnetväljast tingitud oht Mitteioniseerivast kiirgusest tingitud oht Tabel2: Ohusümbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardi- seeritud struktuur. OHT Ohu tüüp ja allikas! Ohu/hoiatuse eiramise võimalikud tagajärjed.

Meetmed ja ettevaatusabinõud ohu vältimiseks. Alljärgnevas näiteks on näidatud hoiatust, millega hoiatatakse liikuvatest osadest tingi- tud elektrilöögiohu eest. Nimetatud on meedet ohu vältimiseks. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse alljärgnevaid üldisi sümboleid. Üld. sümbol Tähendus Erinõuande tunnus (tekst ja/või graafik) Lihtsa nõuande tunnus (ainult tekst) Videojuhendi lingi tunnus Üld. sümbol Tähendus Vajalike tööriistade tunnus Vajalike eeltingimuste tunnus Seisukorra tunnus (kui..., siis...) Tulemuse tunnus Start Klahvi või nupu tunnus [00123456] Materjalinumbri tunnus Olek Kuvatava teksti/akna tunnus (seadme ek- raanil) Tabel3: Üldised sümbolid Selle dokumendiga seoses 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk140alates543Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

Liikuvatest osadest tingitud elektrilöögi oht! ¡ Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki! ¡ Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. ¡ Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 või riiklikele määrustele. Teravatest servadest tingitud vigastusoht! ¡ Kandke kaitsekindaid. Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus ¡ Kandke turvakingi. ¡ Kinnitage rasked osad allakukkumise vastu. ¡ Ärge toppige kehaosi liikuvate osade vahele. Oht seadme ohutusele/talitlusele! ¡ Kasutage ainult originaalvaruosasid. Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! ¡ Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transportöörlinte. Ohutus 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk141alates543Tööriistad ja abinõud Määramine Üksikasjad Kujutised Kaitseriie [00342013] 60cm×50cm Ristpeaga kruvi- keeraja PH2 Tähtotsik TX20 [00340865] 6,3mm (1/4tolli) Lapik kruvikeeraja Tera 2,4mm×0,4mm×60mm, komplektis [00341820] Tööriistad ja abinõud 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk142alates543Remont

4.1 Uksetihendi vahetamine

2. Tõmmake uksetihend soonest välja.

Uksetihend on eemaldatud.

4.1.2 Uksetihendi paigaldamine

Uue uksetihendi paksus võib veidi erineda vana tihendi paksusest. See ei mõjuta ukse sulgemist ja pikaajalist tööd. Kui teie seadmel on reguleeritavad hinged või hingekinnitused, saate sulgemismehhanismi hiljem sobivaks sättida. Väikesed augud uksetihendis on vajalikud õhutuseks. Need ei ole toot- misvead. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk143alates5431. Kontrollige, kas tihendi soon on terve.

Kui tihendi soon on kahjustatud, - pöörduge klienditeeninduse poole.

Uksetihendi kerge kõverdumine on normaalne ega mõjuta selle toi- mivust. Soovitatav on uksetihend enne seadmesse paigaldamist sir- gu tõmmata. Soojendage uksetihendit fööni või sooja veega ja vormige seda käsitsi.

4. Lükake tihendi otsad soone üla- ja alanurka.

3. Eemaldage käepide (3).

Ukse käepide on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk146alates5434.3 Lihtsalt avatava käepideme easy opening handle vahetamine Eritööriistad: Ristpeaga kruvikeeraja PH2 Nõue: Seade on toitest lahutatud. Uks on lahti.

Lihtsalt avatav käepide easy opening handle on eemaldatud.

4.3.2 Lihtsalt avatava käepideme easy opening handle paigaldamine

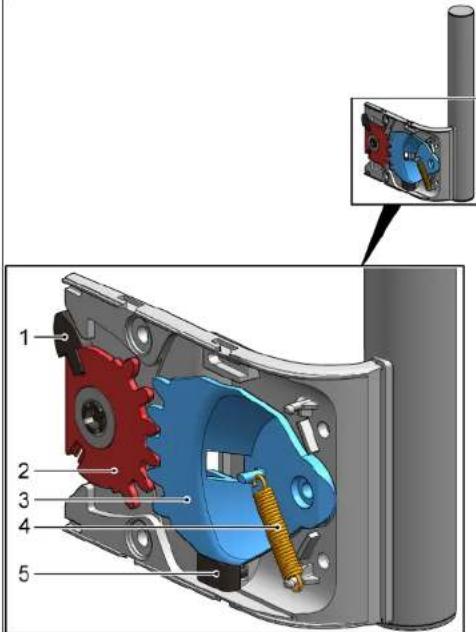

Lihtsalt avatava käepideme easy opening handle mehhanism tuleb enne paigaldamist õigesti paika sättida. Tõukurvarda (1), hammaskvadrantide (2) ja (3), vedru (4) ning käigupiiri- ku (5) õige korraldus ukse vasakpoolse paigalduse korral on näha joonisel. Lihtsalt avatava käepideme easy opening handle allosade korraldus uk- se parempoolse paigalduse korral on toodud paigaldusjuhistes.

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk147alates5434.4 Ülemise uksehinge vahetamine Eritööriistad: Tähtotsik TX20 6,3mm (1/4tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.

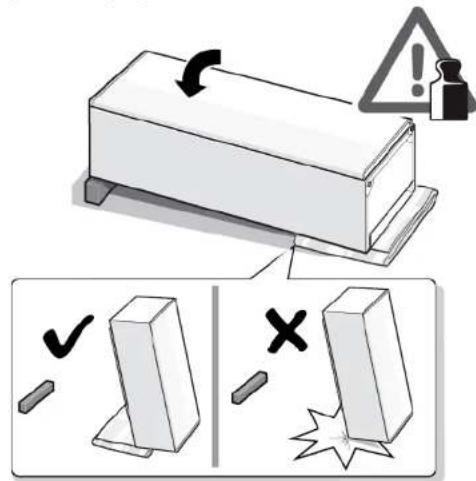

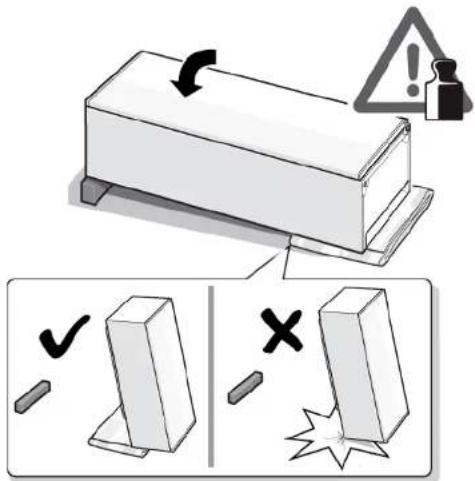

Seadme liigutamiseks on vaja kaht inimest.

Kasutage vaid sobivaid tööriistu ja varustust. ETTEVAATUST! Teravad servad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud.

2. 1. Vajutage ülemise hinge katet mõlemal pool (1).

2. Nihutage ülemise hinge kate välja (2).

3. Eemaldage ülemise hinge kate (3).

Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk149alates5433. 1. Keerake lahti kaks kruvi (1).

2. Eemaldage ülemine hing (2).

Ülemine uksehing on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk150alates5434.5 Ülemise uksehinge vahetamine (uks koos kuvaga) Eritööriistad: Tähtotsik TX20 6,3mm (1/4tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.

Seadme liigutamiseks on vaja kaht inimest.

Kasutage vaid sobivaid tööriistu ja varustust. ETTEVAATUST! Teravad servad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem. Nõue: Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk151alates5434.5.1 Uksehinge eemaldamine

2. Nihutage ülemise hinge kate välja (2).

3. Eemaldage ülemise hinge kate (3).

3. 1. Eemaldage kaablikarbi kate (1).

2. Eemaldage kaablikaitse (2).

5. Eemaldage ülemine hing (5).

Ülemine uksehing on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk153alates5434.6 Alumise uksehinge vahetamine Eritööriistad: Tähtotsik TX20 6,3mm (1/4tolli) [00340865] HOIATUS Rasked, kogukad seadmed! Selja- ja lihasevigastused

Seadme ust tohivad eemaldada vaid vastava väljaõppe saanud spetsialistid.

Seadme liigutamiseks on vaja kaht inimest.

Kasutage vaid sobivaid tööriistu ja varustust. ETTEVAATUST! Teravad servad! Lõikehaavad

Kindlustage seadmed libisemise vastu. ETTEVAATUST! Lahtikeeratud poltidest tingitud osade kukkumisoht! Kukkuvatest osadest tingitud vigastused.

Kinnitage osa allakukkumise vastu. TÄHELEPANU! Lahtikeeratud poltidest tingitud osade kukkumisoht! Seadme teiste osade kahjustused või klientide vara kahjustused.

Kinnitage osa allakukkumise vastu. Nõue: Seade on toitest lahutatud. Seadme sisearmatuur on eemaldatud. Seade on pandud tagaküljele. Ülemine hing on eemaldatud.→151

4.6.1 Alumise uksehinge vahetamine

2. Keerake alumine hing välja (2).

3. Eemaldage alumine hing (3).

Alumine hing on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk154alates5434.7 Riiuli vahetamine Nõue: Uks on lahti.

4.7.1 Riiuli eemaldamine

Tõmmake riiul välja. Riiul on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk155alates5434.8 Külmutatud toidu mahuti vahetamine Nõue: Uks on lahti.

4.8.1 Külmutatud toidu mahuti eemaldamine

1. Tõmmake külmutatud toidu mahuti täielikult välja (1).

2. Eemaldage külmutatud toidu mahuti (2).

Külmutatud toidu mahuti on eemaldatud.

4.8.2 Külmutatud toidu mahuti paigaldamine

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk156alates5434.9 Jääkuubikute resti vahetamine Nõue: Uks on lahti.

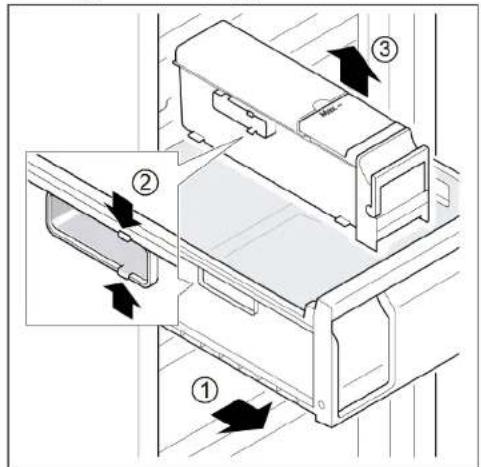

1. Tõmmake välja riiul külmutatud toidu mahuti ja jääkuubikute restiga (1).

Jääkuubikute rest on eemaldatud.

Paigaldage vastupidises järjekorras. Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk157alates5434.10 Ülemise LED-tule vahetamine Eritööriistad: Lapik kruvikeeraja Tera 2,4mm×0,4mm×60mm, komplektis [00341820] Teie seadmel on LED-tuli, mis ei vaja hooldust. Seda tuld tohib parandada ainult klienditeenindus või volitatud tehnik! OHT Liikuvatest osadest tingitud elektrilöögi oht! Kui remonditööd on valesti tehtud, esineb elektrilöögist tingitud eluoht.

Elektrilisi osasid peavad parandama kvalifitseeritud elektrikud.

Pärast remonti peab olema tehtud ohutuskatse vastavalt standar- dile VDE 0701 või riiklikele määrustele. OHT Liikuvatest osadest tingitud elektrilöögi oht! Elektrilöögist tingitud surm

Enne remonditöödega alustamist ühendage seadmed elektrivõr- gust lahti vähemalt 60 sekundit varem. ETTEVAATUST! Teravad servad! Lõikehaavad

Kandke kaitsekindaid. Nõue: Seade on toitest lahutatud. Uks on lahti. Ülemine sisearmatuur on eemaldatud.

4.10.1 LED-tule eemaldamine

1. Liigutage LED-tuld vasakule.

LED-tule elektriühendus on lahutatud.

2. Vabastage LED-tule haagid.

Remont 2021-03-11_9001631451 Autoriõigus: BSH Hausgeräte GmbH Lk158alates5433. Eemaldage LED-tuli, liigutades seda ettepoole. LED-tuli on eemaldatud.

4.10.2 Ülemise LED-tule paigaldamine
