Producttype	Vriezer
Merk	Siemens
Model	GS29NVWE0N
Installatietype	Vrijstaand apparaat (niet inbouw)
Energielabel	A++ (schatting)
Jaarlijks energieverbruik	Ongeveer 250 kWh/jaar (schatting)
Geluidsniveau	42 dB(A) (schatting)
Afmetingen (H x B x D)	185 x 60 x 65 cm (schatting)
Gewicht	Ongeveer 80 kg (schatting)
Voeding	220-240 V, 50 Hz
Binnenverlichting	LED uitneembaar en vervangbaar
IJsblokjesmaker	Ingebouwd, uitneembaar en vervangbaar
Diepvrieslade	Uitneembaar en vervangbaar
Deurafdichting	Uitneembaar en vervangbaar (vereist een föhn voor optimale aanpassing)
Deurgreep	Vervangbaar (standaard of met easy-open)
Scharnieren	Bovenste en onderste vervangbaar (Torx TX20)
Legplanken	Zonder gereedschap uitneembaar
Repareerbaarheid	Beschikbare onderdelen: afdichting, greep, scharnieren, verlichting, lade, ijsblokjesmaker. Reparaties mogelijk door de consument met geschikt gereedschap.
Veiligheid	Apparaat 60 seconden loskoppelen voor reparatie. Draag beschermende handschoenen. Gebruik alleen originele onderdelen.
Benodigd gereedschap	Torx TX20 bit, platte schroevendraaier (2,4 mm en 10 mm), Philips PH2 schroevendraaier, beschermende doek

Veelgestelde vragen - GS29NVWE0N SIEMENS

Hoe vervang ik de deurafdichting?

Verwijder de oude afdichting door deze uit de groef in de hoeken te halen. Om de nieuwe afdichting te monteren, verwarm deze licht met een föhn of heet water om deze te vervormen, duw dan de hoeken in de groef en duw geleidelijk over de hele lengte.

Hoe verwijder ik de deurgreep?

Verwijder eerst de twee schroefdoppen, draai dan de twee schroeven los met een Torx TX20-bit. De greep kan dan worden verwijderd. Montage in omgekeerde volgorde.

Kan ik de LED-verlichting zelf vervangen?

Ja, nadat u het apparaat hebt losgekoppeld en de bovenste binnenuitrusting hebt verwijderd. Gebruik een platte schroevendraaier (2,4 mm) om de verlichting naar links te schuiven, de elektrische aansluiting los te koppelen, de haken los te maken en deze aan de voorkant te verwijderen. Montage is omgekeerd.

Welk gereedschap is nodig voor gangbare reparaties?

Aanbevolen gereedschap omvat een Torx TX20-bit (6,3 mm), een platte schroevendraaier (2,4 mm en 10 mm), een Philips PH2 schroevendraaier en een beschermende doek. Sommige reparaties vereisen ook een föhn.

Welke veiligheidsmaatregelen moet ik nemen voor een reparatie?

Koppel het apparaat ten minste 60 seconden los van het stopcontact voordat u begint. Draag beschermende handschoenen tegen scherpe randen. Voor zware apparaten, zet deze vast tegen vallen en vraag hulp indien nodig. Gebruik alleen originele onderdelen.

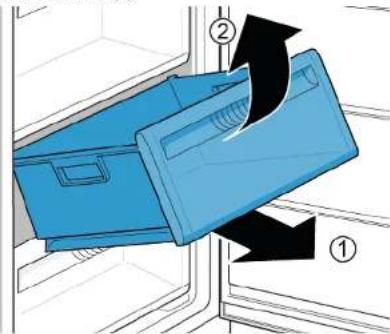

Hoe verwijder ik de diepvrieslade?

Open de deur en trek de lade volledig naar buiten. Til deze om te verwijderen. Montage is eenvoudig: plaats hem en duw tot aan de aanslag.

Hoe vervang ik de ijsblokjesmaker?

Trek eerst de lade met de bak en de ijsblokjesmaker eruit. Haak de haken van de ijsblokjesmaker los en verwijder deze. Monteer de nieuwe in omgekeerde volgorde.

Is de easy-open greep vervangbaar?

Ja. Verwijder de afdekking en draai de twee schroeven los met een Philips PH2 schroevendraaier. Zorg voor montage dat het mechanisme (stang, getande kwadranten, veer en aanslag) correct is afgesteld volgens het schema in de handleiding.

Waar vind ik reserveonderdelen voor deze vriezer?

Neem contact op met de klantenservice van Siemens of een erkende dealer. Gebruik de referenties in de handleiding (bijv. [00340865] voor de Torx TX20-bit, [00342013] voor de beschermende doek). Gebruik alleen originele onderdelen.

Wat te doen als de deur niet goed sluit?

Controleer eerst of de deurafdichting niet vervormd is. U kunt deze verwarmen met een föhn en terugplaatsen. Als het probleem aanhoudt, controleer dan de scharnieren: deze kunnen worden aangepast of vervangen (zie sectie 4.4 tot 4.6 van de handleiding).

GEBRUIKSAANWIJZING GS29NVWE0N SIEMENS

2.1. Draai de schroef (1) los.

1. Verwijder het onderste scharnier (2).
2. Verwijder het onderste scharnier (3).

Het onderste scharnier is verwijderd.

4.6.2 Plaatsing van het onderste deurscharnier

Reparatie-informatie - Vriezer

1.1 Belangrijke informatie 93

1.1.1 Doel 93

1.2 Verklaring van symbolen 93

1.2.1 Gevarenniveaus 93 1.2.2 Gevarensymbolen 93 1.2.3 Structuur van de waarschuwingen 94 1.2.4 Algemene symbolen 94

Veiligheid 95

2.1 Algemene veiligheidsinstructies 95

2.1.1 Alle huishoudelijke apparaten 95

Gereedschappen en hulpmiddelen 96

Reparatie 97

4.1 Deurafdichting verrangen 97

4.1.1 Deurafdichting verwijderen 97 4.1.2 Deurafdichting monteren 97

4.2 Deurgreep verrangen 100

4.2.1 Deurgreep verwijderen 100 4.2.2 Deurgreep monteren 100

4.3 Easy opening handgreep verrangen 101

4.3.1 Easy opening handgreep verwijderen 101 4.3.2 Easy opening handgreep monteren 101

4.4 Bovenste deurscharnier verrangen 102

4.4.1 Deurscharnier verwijderen 102 4.4.2 Deurscharnier monteren 104

4.5 Bovenste deurscharnier verrangen (deur met display) 105

4.5.1 Deurscharnier verwijderen 106 4.5.2 Deurscharnier monteren 107

4.6 Onderste deurscharnier verrangen 108

4.6.1 Onderste deurscharnier verwijderen 108 4.6.2 Onderste deurscharnier monteren 109

4.7 Plateau verrangen 110

4.7.1 Plateau verwijderen 110 4.7.2 Plateau monteren 110

4.8 Vrieslade verrangen 111

4.8.1 Vrieslade verwijderen 111 4.8.2 Vrieslade installeren 111

4.9 IJsbereider verrangen 112

4.9.1 IJsbereider verwijderen 112 4.9.2 IJsbereider installeren 112

4.10 LED-bovenlicht vervangen 113

4.10.1 LED-verlichting verwijderen 113 4.10.2 LED-bovenlicht installeren 114

Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen om apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen, met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaalwoord. Het signaalwoord geeft de ernst van het gevaar aan.

Tabel 1: Gevarenniveaus

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing nicht in acht worden genommen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing nicht in acht worden genommen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICTIG	Als de waarschuwing nicht in acht worden genommen, kan dat tot Licht letsel leiden.
LET OP!	Als de waarschuwing nicht in acht worden genommen, kan dat tot materièle schade leiden.

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische aanduidingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
!	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

Over dit document

Gevarensymbol Betekenis
	Beknellingsgevaar
	Gevaar voor hete oppervlakken
	Gevaar voor sterke magnetische velden
	Gevaar voor nicht-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een gestandaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbol Betekenis
i	Identificatie van een speciale tip (tekst en/of afbeelding)
1	Identificatie van een eenvoudige tip(tekst)
	Identificatie van een link maar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
if	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
StartlIdentificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst/ vstenster (in het display van het apparatusat)

Tabel 3. Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden! Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint. Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelingen uitvoeren.

Gevaar voor letsel aan scherpe randen!

Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten.

Draag veiligheidsschoenen. - Beveilig zware componenten tegen vallen. Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)! Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek [00342013]	60 cm x 50 cm	Inbetriebnahme Vorzeitliche Oberleitung Wertpapierkarten für Hochwirk
Phillips schroeven-draaier PH2
Torxbit TX20 [00340865]	6,3 mm (1/4")
Sleufschroeven-draaier	Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]	①

Voorwaarde: Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting worden verwijderd.

4.1.2 Deurafdichting monteren

i	De/DDke van de neue deurafdichting kan licht afwijkven van de/DDke van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschap- pen en de werking op de lange termijn.
i	Als uw apparaat verstelbare scharmieren of scharnierbevestigingen heeft, kun t u de sluiteigenschappen later optimisereren.
i	De zijaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zichen geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. Als de sleuf voor de afdichting is beschadigd:
2. Neem contact op met de klantenservice.

Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

Druk de hele afdichting stap voor stap in de sleuf.

1. De deurafdichting wordt gemonteerd.

Apparaat is losgekoppeld van de stroomvoorziening. Deur is open.

Apparaat is losgekoppeld van de stroomvoorziening. Deur is open.

4.2.1 Deurgreep verwijderen

1. Verwijder twee schroefkappen (1).
2. Draai de twee schroeven los (2).
3. Verwijder de deurgreep (3).

Deurgreep wordt verwijderd.

4.2.2 Deurgreep monteren

Monteer in omgekeerde volgorde.

Reparatie

4.3 Easy opening handgreep verrangen

Speciale hulpmiddelen:

Phillips schroevendraaier PH2 Voorwaarde: Apparaat is losgekoppeld van de stroomvoorziening. Deur is open.

4.3.1 Easy opening handgreep verwijderen

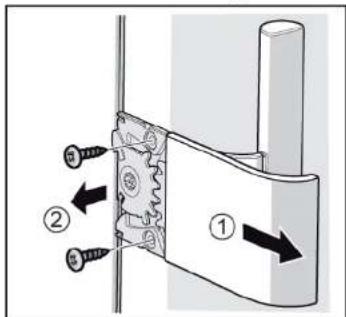

1. Verwijder de kap van de easy opening handgreep (1). Draai de twee schroeven los (2).

Easy opening handgreep wordt verwijderd.

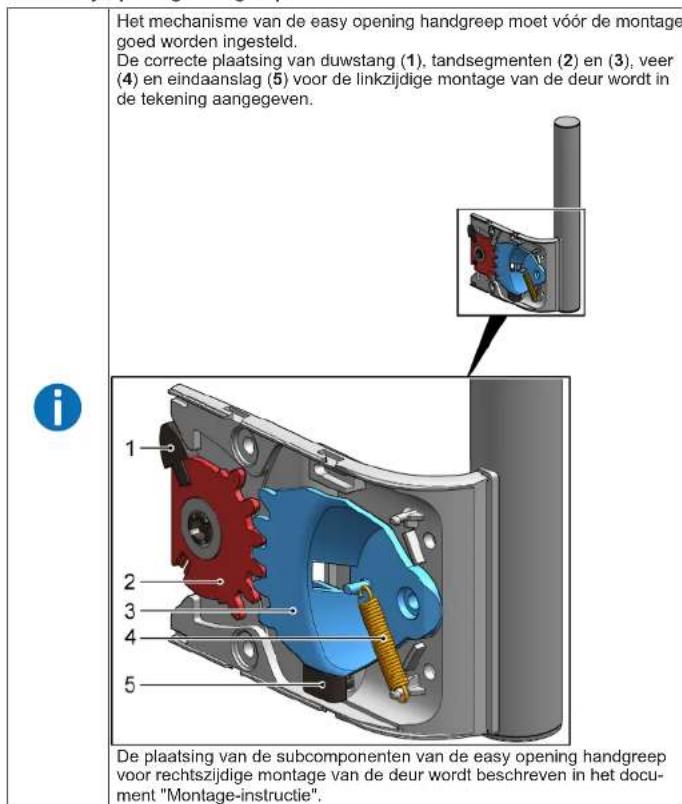

4.3.2 Easy opening handgreep monteren

Monteer in omgekeerde volgorde.

Reparatie

4.4 Bovenste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrijke apparaten!

Rug- en spierletsel

• De werkzaamheden voor het verwijderen van de apparaatdeur mogen alleen worden uitgevoerd door speciaal opgeleid personeel. Om het apparaat te verplaatsen zijn twee mensen nodig.
• Gebruik alleen geschikte gereedschappen en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglijden van schuin staande apparaten! Breuken / beknellingsletsel. Beveilig apparaten tegen wegglijden.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Letsel als gevolg van vallende onderdelen. Beveilig componenten tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven! Schade aan andere onderdelen van het apparaat of bij de klant, bijvoorbeeld aan de vloer. Beveilig componenten tegen vallen.

Voorwaarde:

1. Apparaat is losgekoppeld van de stroomvoorziening. 2. Inwendige hulpstukken van het apparaat worden verwijderd.

4.4.1 Deurscharnier verwijderen

Reparatie

1. Zet het apparaat op zijn achterkant.

2.1. Druk aan beide kanten op de bovenste scharnierafdekking (1).

1. Haal de bovenste scharnierafdekking eruit (2).
2. Verwijder de bovenste scharnierafdekking (3).

Reparatie

3.1. Draai de twee schroeven los (1).

1. Verwijder het bovenste scharnier (2).

Het bovenste deurscharnier wordt verwijderd.

4.4.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

• Het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel. Om het apparaat te verplaatsen zijn twee mensen nodig.
• Gebruik alleen geschikt gereedschap en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis, bijvoorbeeld aan de vloer.

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie.

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd. Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde

len! Dood door elektrocutie.

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

Voorwaarde:

Apparaat is losgekoppeld van de stroomvoorziening.

Het interieur van het apparaat is verwijderd.

Reparatie

4.5.1 Deurscharnier verwijderen

1. Leg het apparaat op zijn achterkant.

Reparatie

1. Druk aan beide kanten op de bovenste scharnierafdekking (1). 2. Haal de bovenste scharnierafdekking eruit (2). 3. Verwijder de bovenste scharnierafdekking (3).

1. Verwijder de afdekking van de aansluitdoos (1). 2. Verwijder de kabelbeschermer (2). 3. Haal de elektrische aansluiting los (3). 4. Draai de twee schroeven los (4). 5. Verwijder het bovenste scharnier (5).

Het bovenste deurscharnier wordt verwijderd.

4.5.2 Deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

4.6 Onderste deurscharnier verrangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

WAARSCHUWING

Zware, omvangrijke apparaten!

Rug- en spierletsel

• Het verwijderen van de apparaatdeur mag alleen worden uitgevoerd door speciaal opgeleid personeel. Om het apparaat te verplaatsen zijn twee mensen nodig.
• Gebruik alleen geschikt gereedschap en apparatuur.

VOORZICHTIG

Scherpe randen!

Snijletsel

Draag veiligheidshandschoenen.

WAARSCHUWING

Wegglijden van schuin staande apparaten!

Botbreuken / beknellingsletsel

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis, bijvoorbeeld aan de vloer.

Apparaat is losgekoppeld van de stroomvoorziening. De inwendige hulpstukken van het apparaat worden verwijderd.

Het apparaat wordt op zich. LCD – Het bovenste scharnier wordt verwijderd. → 105

4.6.1 Onderste deurscharnier verrangen

1. Verwijder de deur.

2.1. Draai de schroef (1) los.

1. Draai het onderste scharnier eruit (2).
2. Verwijder het onderste scharnier (3).

• Het onderste deurscharnier wordt verwijderd.

Reparatie

4.6.2 Onderste deurscharnier monteren

Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau verrangen

Voorwaarde: Deur is open.

4.7.1 Plateau verwijderen

Trek het plateau eruit.

Plateau worden verwijderd.

4.7.2 Plateau monteren

Monteer in omgekeerde volgorde.

Reparatie

4.8 Vrieslade verwangen

Voorwaarde: Deur is open.

4.8.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1). 2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.8.2 Vrieslade installeren

Monteer in omgekeerde volgorde.

Reparatie

4.9 IJsbereider verrangen

Voorwaarde:

Deur is open.

4.9.1 IJsbereider verwijderen

1. Trek de vrieslade met ijsbereider eruit (1). 2. Haal de haken los (2). 3. Verwijder de ijsbereider (3).

IJsbereider wordt verwijderd.

4.9.2 IJsbereider installeren

Monteer in omgekeerde volgorde.

Reparatie

4.10 LED-bovenlicht vervangen

Speciale hulpmiddelen:

Sleufschroevendraaier, kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting. Deze verlichting mag alleen maar door de klantenservice gecertificeerde monteurs worden vervangen!

GEVAAR

1. Gevaar voor een elektrische schok aan stroomvoerende onderdelen!
2. Levensgevaar door elektrische schokken in geval van een ondeskundige
3. Elektrische onderdelen mogen alleen door gekwalificeerde elektriciens worden gerepareerd. Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderdelen! Door elektrocutie. Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen! Snijletsel. Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld van de stroomvoorziening. Deur is open. Het interieur is verwijderd.

4.10.1 LED-verlichting verwijderen

1. Verplaats de LED-verlichting naar de linkerkant.

De elektrische aansluiting van de LED-verlichting wordt losgehaald.

1. Haal de haken van de LED-verlichting los.

Reparatie

1. Verwijder de LED-verlichting door het naar voren te bewegen.

LED-verlichting worden verwijderd.

Monteer in omgekeerde volgorde.

4.1 Vervangen van de deurafdichting 120

4.1.1 Verwijderen van de deurafdichting 120 4.1.2 Installeren van de deurafdichting 120

4.2 Vervangen van de deurklink 123

4.2.1 Verwijderen van de deurklink 123 4.2.2 Installeren van de deurklink 123

4.4.1 Verwijderen van de deurscharnier 125 4.4.2 Installeren van de deurscharnier 127

4.5.1 Verwijderen van de deurscharnier 129 4.5.2 Installeren van de deurscharnier 130

4.6 Vervangen van de onderste deurscharnier 131

4.6.1 Vervangen van de onderste deurscharnier 131 4.6.2 Installeren van de onderste deurscharnier 132

4.1 Vervangen van de deurafdichting

4.1.1 Verwijderen van de deurafdichting

4.1.2 Installeren van de deurafdichting

4.2.2 Installeren van de deurklink

4.4.1 Verwijderen van de deurscharnier

Reparatie

4.5.1 Het verwijderen van de deurscharnier

4.5.2 Het installeren van de deurscharnier

4.6.2 Het installeren van de onderste deurscharnier

Draag beschermende handschoenen.

Gevaar voor pletten tijdens reparatie-, onderhouds-, storings- en servicewerkzaamheden door zware en bewegende onderdelen.

Draag veiligheidsschoenen. Beveilig zware onderdelen tegen vallen. - Leun niet met lichaamsdelen tegen bewegende onderdelen.

4.7.1 Het verwijderen van het opbergvlak

Trek het opbergvlak eruit.

Het opbergvlak is verwijderd.

4.7.2 Het monteren van het opbergvlak

2.1. Draai de schroef (1) los.

1. Draai de onderste scharnier naar buiten (2).
2. Verwijder de onderste scharnier (3).
