Tipo di prodotto	Congelatore
Capacite0 netta	210 litri
Classe energetica	A++
Dimensioni (AxLxP)	161 x 60 x 65 cm
Peso	70 kg
Sistema di raffreddamento	Freddo statico
Livello sonoro	42 dB
Numero di cassetti	5 cassetti
Sbrinamento manuale	Sec
Temperatura minima	-18b0C
Funzionalite0 aggiuntive	Illuminazione interna a LED
Consumo annuo di energia	250 kWh
Garanzia	2 anni
Consigli per l'uso	Evita di sovraccaricare il congelatore per una migliore circolazione dell'aria.
Manutenzione	Pulisci regolarmente l'interno con un panno umido.
Precauzioni di sicurezza	Non utilizzare apparecchi elettrici all'interno del congelatore.

Domande frequenti - GS29NVWE0N SIEMENS

Come posso regolare la temperatura del mio congelatore SIEMENS GS29NVWE0N?

Per regolare la temperatura, usa il pannello di controllo situato all'interno del congelatore. Premi il pulsante della temperatura fino a raggiungere il livello desiderato. La temperatura ideale e8 generalmente di -18 b0C.

Cosa fare se il mio congelatore non congela correttamente?

Verifica che la porta sia ben chiusa e che non ci sia accumulo di ghiaccio. Assicurati inoltre che il termostato sia impostato su una temperatura appropriata. Se il problema persiste, contatta l'assistenza clienti.

Come sbrinare il mio congelatore SIEMENS GS29NVWE0N?

Per sbrinare, scollega il congelatore e lascia che il ghiaccio si sciolga naturalmente. Metti degli asciugamani a terra per assorbire l'acqua. Non usare mai oggetti appuntiti per rimuovere il ghiaccio.

Perche9 il mio congelatore fa rumore?

Un certo rumore e8 normale durante il funzionamento del compressore o della ventola. Se il rumore diventa anomalo (scatti o raschiamenti), verifica che il congelatore sia livellato e che non ci siano oggetti a contatto con le ventole.

Come pulire l'interno del mio congelatore?

Per pulire l'interno, scollega il congelatore e usa una miscela di acqua tiepida e sapone delicato. Evita prodotti abrasivi. Asciuga con un panno pulito e asciutto prima di ricollegare l'apparecchio.

Cosa fare se lo schermo del mio congelatore non si accende?

Verifica se il congelatore e8 correttamente collegato e se l'alimentazione funziona. Se lo schermo non si accende ancora, potrebbe esserci un problema elettrico o un guasto che richiede un intervento tecnico.

Ci sono consigli per ottimizzare l'uso del mio congelatore?

Evita di sovraccaricare il congelatore per permettere una corretta circolazione dell'aria. Organizza gli alimenti ed etichetta i contenitori per una migliore gestione. Non lasciare la porta aperta troppo a lungo.

Come sapere se il mio congelatore necessita di manutenzione?

Osserva segnali come accumulo eccessivo di ghiaccio, rumori insoliti o fluttuazioni di temperatura. Una manutenzione regolare, come lo sbrinamento e la pulizia, e8 consigliata per un funzionamento ottimale.

MANUALE UTENTE GS29NVWE0N SIEMENS

Consigli di riparazione - Congelatore

Utilizzato del documento 275

1.1 Awertenze importanti 275

1.1.1 Scopo 275

1.2 Spiegazione dei symboli 275

1.2.1 Livelli di pericolò 275
1.2.2 Simboli di pericolo 275
1.2.3 Struttura degli avventimenti 276
1.2.4 Simboli generici 276

A Sicurezza 277

2.1 Note generali sulla sicurezza 277

2.1.1 Tutti gli elettrodomestici 277

Strumenti e ausili. 278

Riparazione 279

4.1 Sostituzione della guarnizione della porta 279

4.1.1 Smontaggio della guarnizione della porta 279
4.1.2 Montaggio della quarizione della porta 279

4.2 Sostituzione della maniglia della porta 282

4.2.1 Smontaggio della maniglia della porta 282
4.2.2 Montaggio della maniglia della porta 282

4.3 Sostituzione della easy opening handle 283

4.3.1 Smontaggio della easy opening handle 283
4.3.2 Montaggio della easy opening handle 283

4.4 Sostituzione della cerniera superiore della porta 284

4.4.1 Smontaggio della cerniera della porta 284
4.4.2 Montaggio della cerniera della porta 286

4.5 Sostituzione della cerniera superiore della porta (porta con display) 287

4.5.1 Smontaggio della cerniera della porta 288
4.5.2 Montaggio della cerniera della porta 289

4.6 Sostituzione della cerniera inferiore della porta 290

4.4.6.1 Sostituzione della cerniera inferiore della porta 290
4.6.2 Montaggio della cerniera inferiore della porta 291

4.7 Sostituzione del ripiano 292

4.7.1 Smontaggio del ripiano 292
4.7.2 Montaggio del ripiano 292

4.8 Sostituzione del cassetto surgelati 293

4.8.1 Rimozione del cassetto surgelati 293
4.8.2 Inserimento del cassetto surgelati 293

4.9 Sostituzione del fabbricatore di ghiaccio 294

4.9.1 Smontaggio del fabbricatore di ghiaccio 294
4.9.2 Montaggio del fabbricatore di ghiaccio 294

4.10 Sostituzione della luce a LED superiore 295

4.10.1 Smontaggio della luce a LED 295
4.10.2 Montaggio della luce a LED superiore 296

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contegono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle averenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di averporto Significativo
PERICOLO	Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti-amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti-amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti-amento piùcomportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati seguenti simboli di pericolò:

Simbolo di pericolò Significativo
!	Messaggio di avertimento generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolò Significato
	Pericolò di schiacciamento
	Pericolò derivante da superfici calde
	Pericolò derivante da forti campi magneti-ci
	Pericolò derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avermtimenti presenti in quello manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tip e origine del pericolo!

Possibili consequence in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo.

L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparechio dall'alimentazione per almeno 60 seconda prima di,iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un suggerimento spe-ciale (testo e/o grafica)
i	Identificazione di un suggerimento sem-plice (solo testo)
	Identificazione di un link per un video tu-torial
	Identificazione degli strumenti necessari
√	Identificazione delle condizioni previe ne-cessarie
if	Identificazione di una condizione (se ..., alla... )
	Identificazione di un risultato
[Avvio]Identificazione di un tasting o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un tasting/finestreva visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
• Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesions causate da bordi taglient!

• Indossare guanti di protezione.

Rischio di schiaccimento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei quasti e l'assistenza

• Indossare calzature antinfortunistica.
  Fissare i componenti pesanti per impedire che cadano.
  Non inseire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite Phillips (a croce) PH2
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]	①-

4.1 Sostituzione della guarnizione della porta

Prerequisites:
La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta alla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta alla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

I	Lo spessore della nuova guarizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Cio non incide sulla chiusura e sul funzionamento a lungo termine.

i	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possible ottimizzare il comportamento di chiusura.

I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

Una leggera deformazione della guarnizione della porta è normale e

non incide sui funzionamento. Si consigha a radirizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarmizione della porta con un asciugacapelli o acqua calda e ridarle la forma manually.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

Riparazione

1. Premere la guarmizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]
Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della easy opening handle

Attrezzi speciali:

Cacciavite Phillips (a croce) PH2

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.

4.3.1 Smontaggio della easy opening handle

1. Togliere la copertura della easy opening handle (1). 2. Svitare le due viti (2).

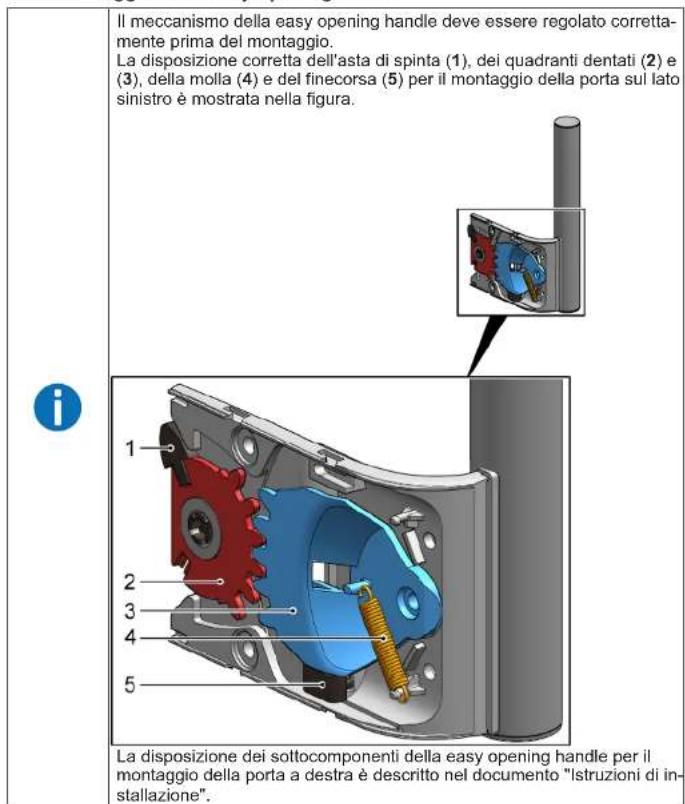

4.3.2 Montaggio della easy opening handle

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVERTENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioglia della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVVERTENZA

Gli apparecchi inclinati posso scivolare!

Fratture / lesioni da schiacciamento

Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!

sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!

Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par

te inferiore.

Fissare i componenti in modo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.4.1 Smontaggio della cerniera della porta

Riparazione

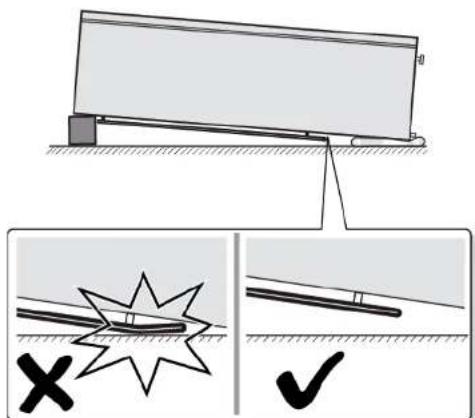

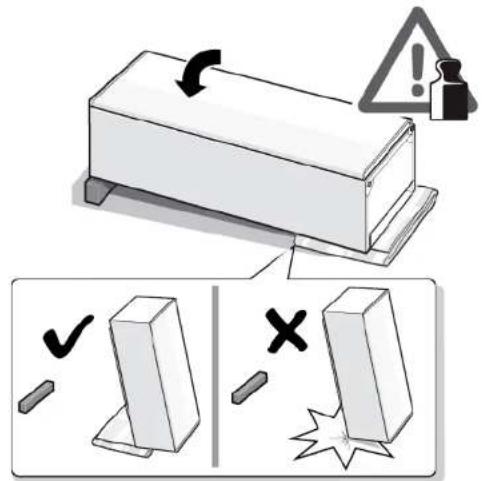

1. Coricare l'apparecchio sul retro.

2.1.Premere la copertura della cerniera superiore su entrambi i lati (1).

1. Tirare la copertura della cerniera superiore verso l'esterno (2).
2. Togliere la copertura della cemiera superiore (3).

Riparazione

3.1.Svitare le due viti (1).

1. Togliere la cerniera superiore (2).

La cerniera superiore della porta è rimossa.

4.4.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.5 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AWERTENZA

Apparecchi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smontaggio della porta dell'apparecchio deve essere eseguita soltanto da tecnici addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzature idonei.

ATTENZIONE

Bordi taglient!
Ferite da taglio
Indossare quanti di protezione.

AVVERTENZA

Gli apparecchi inclinati possono scivolare!
Fratture / lesioni da schiacciamento
Fissare gli appearecchi in modo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a altre parte dell'apparecchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modulo che non cadano.

PERICOLO

Rischio di scosse elettriche dovute a componenti sulla tensione Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le partie elettriche devono essere riparate da elettricisti qualificati.
Ultimata la riparazione, occorre eseguire un test di sicurezza con
forme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovusto a componenti tanto tension!
Morte per folgorazione

Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi

prima di iniziare la riparazione

Prerequisites:

L'apparecchio è scollegato alla rete elettrica
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.5.1 Smontaggio della cerniera della porta

1. Coricare l'apparecchio sul retro.

Riparazione

2.1.Premere la copertura della cerniera superiore su entrambi i lati (1)
2. Tirare la copertura della cerniera superiore verso l'esterno (2).
3. Togliere la copertura della cerniera superiore (3).

3.1. Togliere il coperchio del cavo (1).
2. Togliere la protezione del cavo (2).
3. Staccare il collegamento elettrico (3).
4. Svitare le due viti (4)
5. Togliere la cerniera superiore (5).

La cerniera superiore della porta è rimossa.

4.5.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

AVVERENZA

Apparechi pesanti, ingombranti!

Rischio di infortuni muscolari e alla schiena

L'operazione di smaggioglia della porta dell'apparecchio deve essere eseguita soltanto da tecinci addestrati.
Spostare l'apparecchio in due persone.
- Usare solo utensili e attrezzzature idonei.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare guanti di protezione.

AVERTENZA

Gli apparecchi inclinati possono scivolare!

atture / lesioni da schiacciamento

Fissare gli apparecchi in modulo che non scivolino.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate!
sioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate!
Danni a autre parti dell'apparecchio o all'abitazione del cliente, ad es. par
te inferiore.
Fissare i componenti in modulo che non cadano.

Prerequisite:

L'apparecchio è scollegato alla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
L'apparecchio è coricato sul retro.

La cerniera superiore e rimossa.287

4.6.1 Sostituzione della cerniera inferiore della porta

1. Smontare la porta.

2.1.Svitare la vite (1).

1. Ruotare la cemiera inferiore verso l'esterno (2).
2. Togliere la cerniera inferiore (3).

La cerniera inferiore e rimossa.

Riparazione

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisite:
La porta è aperta.

4.7.1 Smontaggio del ripiano

Estrarre il ripiano.

Il ripiano è rimioso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.8 Sostituzione del cassetto surgelati

Prerequisite:
La porta è aperta.

4.8.1 Rimozione del cassetto surgelati

1. Estrarre completeness il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati erimioso.

4.8.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del fabbricatore di ghiaccio

Prerequisite:

La porta è aperta.

4.9.1 Smontaggio del fabbricatore di ghiaccio

1. Estrarre il cassetto surgelati con il fabbricatore di ghiaccio (1).
2. Sbloccare i fermi (2)
3. Rimuovere il fabbricatore di ghiaccio (3).

Il fabbricatore di ghiaccio è rimioso.

4.9.2 Montaggio del fabbricatore di ghiaccio

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

Riparazione

4.10 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'appareccchio è dotato di una luce a LED esente da manutenzione. Queste lui sono essere riparate esclusivamente dall'assistenza tec- nica o da tecnici autorizzati!

PERICOLO

Rischio di scosse elettriche dovute a componenti nelle tensione! Pericolo di morte dovuto a scosse elettriche in caso di riparazione non conforme

Le parte elettriche devono essere riparate da elettricisti qualificati.
Ultima la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

PERICOLO

Rischio di scossa elettrica dovuto a componenti molto tensione!
Morte per folgorazione

Scollegare l'appareccchio dall'alimentazione per almeno 60 seconda prima di建立起 la riparazione.

ATTENZIONE

Bordi taglient!

Ferite da taglio

Indossare quanti di protezione.

Prerequisites:

L'apparecchio è scollegato alla rete elettrica.
La porta è aperta.
Gli accessori interni superiors sono stati rimossi.

4.10.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccarei fermidella lucea LED

Riparazione

1. Togliere la luce a LED spostandola in avanti.

4.10.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposito.

1.2.4 Simbolorile generale

Tabel 3: Simbolurile generale

Siguran

2.1 Instruetioni generale de siguranta

2.1.1 Toate aparatele electrocasnice

Instrumente.si materiale utile

Montati urmand procedura de demontare in ordine inversa.

Repararea

3.1.Desurubati doua suruburi (1).

Montati urmand procedura de demontare in ordine inversa.

Repararea

4.6 Inlocuirea balamalei de jos a usi

Scule speciale:

Montati urmand procedura de demontare in ordine inversa.

1. Lučko LED premaknite v levo.
