Produkttyp	Frys
Märke	Siemens
Modell	GS29NVWE0N
Installationstyp	Fristående apparat (ej inbyggbar)
Energiklass	A++ (uppskattning)
Årlig energiförbrukning	Cirka 250 kWh/år (uppskattning)
Ljudnivå	42 dB(A) (uppskattning)
Mått (H x B x D)	185 x 60 x 65 cm (uppskattning)
Vikt	Cirka 80 kg (uppskattning)
Strömförsörjning	220-240 V, 50 Hz
Invändig belysning	Flyttbar och utbytbar LED
Ismaskin	Inbyggd, flyttbar och utbytbar
Fryslåda	Flyttbar och utbytbar
Dörrtätning	Flyttbar och utbytbar (kräver hårtork för optimal justering)
Dörrhandtag	Utbytbar (standard eller lättöppnad)
Gångjärn	Övre och nedre utbytbara (Torx TX20)
Hylla	Flyttbara utan verktyg
Reparerbarhet	Reservdelar tillgängliga: tätning, handtag, gångjärn, belysning, låda, ismaskin. Reparationer möjliga av konsumenten med lämpliga verktyg.
Säkerhet	Koppla bort apparaten 60 sekunder före reparation. Använd skyddshandskar. Använd endast originaldelar.
Nödvändiga verktyg	Torx TX20-bits, platt skruvmejsel (2,4 mm och 10 mm), Philips PH2-skruvmejsel, skyddstyg

Vanliga frågor - GS29NVWE0N SIEMENS

Hur byter man dörrtätningen?

Ta bort den gamla tätningen genom att dra ut den från spåret i hörnen. För att montera den nya tätningen, värm den försiktigt med en hårtork eller varmt vatten för att forma om den, tryck sedan in hörnen i spåret och tryck gradvis längs hela längden.

Hur tar man bort dörrhandtaget?

Ta först bort de två skruvlocken, skruva sedan loss de två skruvarna med en Torx TX20-bits. Handtaget kan sedan tas bort. Montering sker i omvänd ordning.

Kan jag byta LED-belysningen själv?

Ja, efter att ha kopplat bort apparaten och tagit bort de övre inredningsdetaljerna. Använd en platt skruvmejsel (blad 2,4 mm) för att flytta belysningen åt vänster, koppla bort den elektriska anslutningen, frigör krokarna och ta bort den framifrån. Montering är motsatsen.

Vilka verktyg behövs för vanliga reparationer?

Rekommenderade verktyg inkluderar en Torx TX20-bits (6,3 mm), platt skruvmejsel (blad 2,4 mm och 10 mm), Philips PH2-skruvmejsel och skyddstyg. Vissa reparationer kräver också en hårtork.

Vilka säkerhetsåtgärder ska jag vidta före reparation?

Koppla bort apparaten från elnätet minst 60 sekunder innan du börjar. Använd skyddshandskar mot vassa kanter. För tunga apparater, säkra dem mot fall och be om hjälp om det behövs. Använd endast originalreservdelar.

Hur tar man bort fryslådan?

Öppna dörren och dra ut lådan helt. Lyft den för att ta bort den. Montering är enkel: sätt in den och tryck tills den tar stopp.

Hur byter man ismaskinen?

Ta först ut lådan som innehåller fryslådan och ismaskinen. Lossa krokarna på ismaskinen, ta sedan bort den. Montera den nya genom att följa stegen i omvänd ordning.

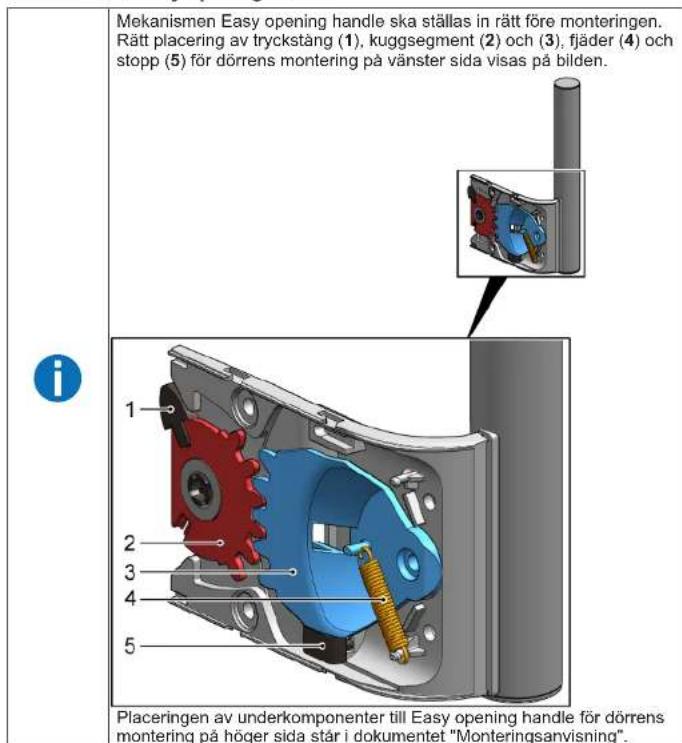

Är lättöppningshandtaget utbytbart?

Ja. Ta bort skyddslocket och skruva loss de två skruvarna med en Philips PH2-skruvmejsel. Före montering, se till att mekanismen (stång, kugghjul, fjäder och stopp) är korrekt inställd enligt diagrammet i manualen.

Var hittar jag reservdelar till denna frys?

Kontakta Siemens kundtjänst eller en auktoriserad återförsäljare. Använd referenserna i manualen (t.ex. [00340865] för Torx TX20-bits, [00342013] för skyddstyg). Använd endast originaldelar.

Vad gör jag om dörren inte stängs ordentligt?

Kontrollera först att dörrtätningen inte är deformerad. Du kan värma den med en hårtork och sätta tillbaka den. Om problemet kvarstår, kontrollera gångjärnen: de kan justeras eller bytas ut (se avsnitt 4.4 till 4.6 i manualen).

BRUKSANVISNING GS29NVWE0N SIEMENS

4.1.1 Demontering av dörrpackning 346 4.1.2 Montering av dörrpackning 346

4.2 Utskifting av dörrhandtag 349

4.2.1 Demontering av dörrhandtag 349 4.2.2 Montering av dörrhandtag 349

4.1.1 Demontering av dörrpackning

4.1.2 Montering av dörrpackning

4.2.2 Montering av dörrhandtag

Monteras i motsatt ordning.

Reparation

Verktyg och hjälpmedel. 504

Reparation 505

4.1 Byta dörrpackning 505 4.1.1 Ta bort dörrpackning 505 4.1.2 Montera dörrpackning 505

4.4 Byta dörrens övre gångjärn 510

4.4.1 Ta bort dörrens gångjärn 510 4.4.2 Montera dörrens gångjärn 512

4.5 Byta dörrens övre gångjärn (dörr med display) 513 4.5.1 Ta bort dörrens gångjärn 514 4.5.2 Montera dörrens gångjärn 515

4.6 Byta dörrens nedre gångjärn 516 4.6.1 Byta dörrens nedre gångjärn 516 4.6.2 Montera dörrens nedre gångjärn 516

4.7 Byta hylla 517

4.7.1 Ta bort hylla 517 4.7.2 Montera hylla 517

4.8 Byta fack för frysta matvaror 518

4.8.1 Ta bort fack för frysta matvaror 518 4.8.2 Montera fack för frysta matvaror 518

4.9 Byta ismaskin 519

4.9.1 Ta bort ismaskin 519 4.9.2 Montera ismaskin 519

4.10 Byta översta LED-lampan 520

4.10.1 Ta bort LED-lampan 520 4.10.2 Montera översta LED-lampan 521

Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi åtar oss bara ansvar för skador om reparationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faro nivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fälls kom- mer det att leda till dödsfall eller allvarliga persökador.
VARNING!	Om inte varningsmeddelandet fälls kan det leda till dödsfall eller allvarliga persökador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fälls kan det leda tilllettare persökador.
OBS!	Om inte varningsmeddelandet fälls kan det leda till materialskador.

Grafik 1: Faro nivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
!	Allmänt vamingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara für skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetätt
	Fara på grund av iced-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har en standardiserad utseende och en standardiserad struktur.

FARA!

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgärd som förebygger faran.

FARAL

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
j	Identifizierung av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillstand (om ..., sà...)
	Identifizierung av ett resultat
[Start]Identifizierung av en tangent aller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Fel vid reparationer som berör elkomponenter kan orsaka elstötar! Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

Använd skyddsskor. Säkra tunga komponenter så att de inte faller ner. - Stick inte in kroppsdelar i rörliga komponenter.

Risk för maskinens säkerhet/funktion!

• Använd endast originaldelar. Risk för skador på komponenter känsliga för statisk elektricitet (ESD)! Rör inte modulerna, anslutningarna och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa [00342013]	60 cm x 50 cm	Inklusive Photo Varekunde Oberleitung Varekundeberleitung für Hochgeld
Phillips-skrivmejsel PH2
Torxbits TX20 [00340865]	6.3 mm (1/4")
Spårskruvmejsel Blad	2.4 mm x 0.4 mm x 60 mm, i kitet [00341820]	①

Reparation

4.1 Byta dörrpackning

Förutsättning: Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

i	Dennya dörnpackingens tjocklek kan avvika nagot fran den gamla dörnpackingens tjocklek. Detta kommt inte paverka stängningsegenskapema aller Funktionen langsikitigt.
i	Om apparaten har justerbara gängjärn eller gangjärnsfaden kan du opti-mera stängningsegenskaperna senare.
i	Små sidohål dörnpackingen fyller en Funktion (krävs För ventilation).Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. Om spåret för packningen är skadat: Kontakta kundtjänst.

3

Viss deformering av dörrpackningar är normal och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

Reparation

Dörrpackningen är monterad.

Reparation

Montera i omvänd ordning.

Reparation

Montera i omvänd ordning.

Reparation

4.4 Byta dörrens övre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

VARNING! Tunga och skrymmande apparater

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten. Det krävs två personer för att flytta apparaten. Använd endast passande verktyg och utrustning.

FÖRSIKTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

VARNING! Lutande maskiner kan glida! Frakturer/krosskador. Säkra maskiner så att de inte glider.

FÖRSIKTIGT!

OBS! Risk för fallande delar på grund av materiella skador. Alla relativt vid botten.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort.

4.4.1 Ta bort dörrens gångjärn

Reparation

1. Lägg ner apparaten på baksidan.

2.1. Tryck på det övre gångjärnsskyddet på båda sidor (1).

1. Flytta ut det övre gångjärnsskyddet (2).
2. Ta bort det övre gångjärnsskyddet (3).

Reparation

3.1. Skruva ur de två skruvarna (1). 2. Ta bort det övre gångjärnet (2)

Dörrens övre gångjärn har tagits bort. 4.4.2 Montera dörrens gångjärn Montera i omvänd ordning.

Reparation

4.5 Byta dörrens övre gångjärn (dörr med display)

Nödvändiga verktyg:

Torxbits TX20 6,3 mm (1/4") [00340865]

VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten. Det krävs två personer för att flytta apparaten. Använd endast passande verktyg och utrustning.

A FÖRSIKTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

VARNING!

Lutande maskiner kan glida!

Frakturer/krosskador

Säkra maskiner så att de inte kan glida.

Var FÖRSIKTIG!

Materialskador på andra delar av maskinen eller i kundens hem, t.ex.

vid botten.

Säkra komponenter så att de inte faller ner.

FARA!

Risk för elstötar på grund av strömförande delar!

Risk för elstötar på grund av felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landspecifika regler.

FARA!

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan

reparationer påbörjas.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Tillbehör inuti apparaten har tagits bort.

Reparation

4.5.1 Ta bort dörrens gångjärn

1. Lägg ner apparaten på baksidan.

Reparation

2.1. Tryck på det övre gångjärnsskyddet på båda sidor (1). 2. Flytta ut det övre gångjärnsskyddet (2). 3. Ta bort det övre gångjärnsskyddet (3).

3.1. Ta bort kabelboxhöljet (1). 2. Ta bort kabelskyddet (2). 3. Lossa elanslutningen (3). 4. Skruva ur de två skruvarna (4). 5. Ta bort det övre gångjärnet (5).

Montera i omvänd ordning.

Reparation

4.6 Byta dörrens nedre gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

A VARNING!

Tunga och skrymmande apparater!

Rygg- och muskelskador

Låt endast utbildad personal ta bort dörren från apparaten. Det krävs två personer för att flytta apparaten. Använd endast passande verktyg och utrustning.

A FÖRSIKTIGT!

Vassa kanter!

Skärskador

Använd skyddshandskar.

A VARNING!

Lutande maskiner kan glida! Frakturer/krosskador. Säkra maskiner så att de inte kan glida.

A FÖRSIKTIGT!

Risk för fallande delar på grund av lossade skruvar! Personskador på grund av fallande delar. Säkra komponenter så att de inte faller ner.

OBS!

Risk för fallande delar på grund av lossade skruvar! Materiella skador på andra delar av maskinen eller kundens hem, t.ex. vid botten. Säkra komponenter så att de inte faller ner.

Förutsättning:

Apparaten är bortkopplad från strömförsörjningen. Tillbehör inuti apparaten har tagits bort. Apparaten ligger på baksidan. Det övre gångjärnet har tagits bort.

4.6.1 Byta dörrens nedre gångjärn

1. Ta bort dörren.

2.1. Skruva ur skruven (1).

1. Vrid ut det nedre gångjärnet (2).
2. Ta bort det nedre gångjärnet (3).

4.6.2 Montera dörrens nedre gångjärn

Montera i omvänd ordning.

Reparation

4.7 Byta hylla

Förutsättning: Dörren är öppen.

4.7.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.8 Byta fack för frysta matvaror

Förutsättning: Dörren är öppen.

4.8.1 Ta bort fack för frysta matvaror

1. Dra ut facket för frysta matvaror helt (1). 2. Ta bort facket för frysta matvaror (2)

• Facket för frysta matvaror har tagits bort.

4.8.2 Montera fack för frysta matvaror

Montera i omvänd ordning.

Reparation

4.9 Byta ismaskin

Förutsättning: Dörren är öppen.

4.9.1 Ta bort ismaskin

1. Dra ut hyllan med facket för frysta matvaror med ismaskin (1).
2. Lossa hakarna (2). 3. Ta bort ismaskinen (3).

Montera i omvänd ordning.

Reparation

4.10 Byta översta LED-lampan

Nödvändiga verktyg:

Sparskruvmejsel Blad 2,4 mm x 0,4 mm x 60 mm, i kitet [00341820]

Din apparat har en underhållsfri LED-lampa.

Dessa lampor får endast bytas av kundtjänst eller auktoriserade tekniker!

FARA!

Risk för elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker. Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

FARA!

Dödsfall på grund av elstötar

Koppla bort maskinen från elförsörjningen minst sekunder innan reparationen påbörjas.

FÖRSIKTIGT!

Vassa kanter! Skärskador. Använd skyddshandskar.

Förutsättning:

Apparaten är bortkopplad från strömförsörjning. Dörren är öppen. Tillbehör överst inuti apparaten har tagits bort.

4.10.1 Ta bort LED-lampan

1. Flytta LED-lampan åt vänster.

LED-lampans elanslutning är bortkopplad.

1. Lossa LED-lampans hakar.

Reparation

1. Ta bort LED-lampan genom att flytta den framåt.

Montera i omvänd ordning.
