INSTRUKCJA OBSŁUGI GS29NVWE0N SIEMENS

4.7 Wymiana półek

4.7.1 Wyjmowanie półki

Wyciągnij półkę.

Półka wyjęta.

4.7.2 Wkładanie półki

Załóż w odwrotnej kolejności.

Naprawa

Wskazówki naprawy - Zamrażarka

1 Informacje dotyczące dokumentu 364

1.1 Ważne informacje 364

1.1.1 Cel dokumentu 364

1.2 Objaśnienie symboli ostrzegawczych 364

1.2.1 Oznaczenia poziomów niebezpieczeństwa 364 1.2.2 Symbole ostrzegawcze 364 1.2.3 Budowa ostrzeżeń 365 1.2.4 Ogólne symbole 365

Bezpieczeństwo. 366

2.1 Ogólne informacje dotyczące bezpieczeństwa 366 2.1.1 Wszystkie sprzęty gospodarstwa domowego 366

Narzędzia i pomoce techniczne 367

368

4.1 Wymiana uszczelki drzwiczek 368

4.1.1 Demontaż uszczelki drzwiczek 368 4.1.2 Montaż uszczelki drzwiczek 368

4.2 Wymiana uchwytu drzwiczek 371

4.2.1 Demontaż uchwytu drzwiczek 371 4.2.2 Montaż uchwytu drzwiczek 371

4.3 Wymiana uchwytu Easy Opening Handle 372

4.3.1 Demontaż uchwytu Easy Opening Handle 372 4.3.2 Montaż uchwytu Easy Opening Handle 372

4.4 Wymiana górnego zawiasu drzwiczek 373

4.4.1 Demontaż zawiasu drzwiczek 373 4.4.2 Montaż zawiasu drzwiczek 375

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) 376

4.5.1 Demontaż zawiasu drzwiczek 377 4.5.2 Montaż zawiasu drzwiczek 378

4.6 Wymiana dolnego zawiasu drzwiczek 379

4.6.1 Wymiana dolnego zawiasu drzwiczek 379 4.6.2 Montaż dolnego zawiasu drzwiczek 380

4.7 Wymiana półki 381

4.8 Wymiana pojemnika na mrożoną żywność 382

4.8.1 Demontaż pojemnika na mrożoną żywność 382 4.8.2 Montaż pojemnika na mrożoną żywność 382

4.9 Wymiana kostkarki do lodu 383

4.9.1 Demontaż kostkarki do lodu 383 4.9.2 Montaż kostkarki do lodu 383

4.10 Wymiana górnego oświetlenia LED 384

4.10.1 Demontaż oświetlenia LED 384 4.10.2 Montaż górnego oświetlenia LED 385

● Informacja dotycząca Dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikom pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objaśnienie symboli ostrzegawczych

1.2.1 Oznaczenia poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenia
NIEBEZPIECZENSTWO	Bezpośrednio zagrażajace niebezpiecznych, któ przy niedachowaniu od-powiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaznych obrażeni.
OSTRZEJEZNIEWIE	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do smierci lub powaznych obrażeni.
WAŽNE	Prawdopodobieznstwo wystapienia niebezpiecznychsta, któ przy niedachowaniu odpowiednic'hŚrodków ostrоźnosci moze doprowadzić do powstania lekkich obrażeni.
UWAGAI	Ostrzeżenie dot. moziłowość powostania szkody materialnej.

Tabela 1: Oznaczenia poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzejagwće Znaczenia
!	Ogólne ostrzejenia
	Niebezpiecznychwo od napięcia elektrycz- nego
	Rzyzyk wybuchu

● Informacja dotycząca dokumentu

Symbole ostrzejagwće Znaczenia
	Rzyzyko obrażć (rozȩćć)
	Rzyzyko zmieźędźenia
	Rzyzyko oparzenia
	Silne pole magnetyczne
	Promieniowanie nie-jonizujiangce

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typowe źródło ryzyka!!

Konsekwencje zignorowania.

Środki ochronne.

Kolejne ostrzeżenia wskazują, jak uniknąć możliwości porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia przez porażenie prądem

Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed

rozpoczęciem naprawy

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenia
i	Identifikacja speczjalnej wskazówki (tekst lub grafika)
1	Identifikacja prostej wskazówki (tylko tekst)
	Identifikacja linku do pliku video
	Identifikacja narȩźdi
	Identifikacja wstepnych warunkowy
if	Identifikacja warunku (jeźeli)
	Identifikacja rezultatu
Start|Identifikacja przycisku
[00123456] Identifikacja numeru materiały
Status Identifikacja wyświetylanego tekstu / munikatu (na wyświetylaczu)	ko-munikatu (na wyświetylaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym! Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodnie z przepisami nowej VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

Stosować obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpiecznego użytkowania i działania urządzenia!

Używać tylko oryginalnych części zamiennych. Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)! - Nie dotykać modułów, włączając w to złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenia Detale Zdjeccia
Tkanina ochronna [00342013]	60 cm x 50 cm	Warczachyne Vorotnićka Vorotnićka Hockery
Wkȩtek krzywoy PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Śrubokręt z koń- cówna plaska	Końciewka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]	①

4.1 Wymiana uszczelki drzwiczek

Warunek: Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

1	Grubość nowej uzyszczelki drzwiczek要去ie sie nocie现阶段 od grubość starej uzyszczelki drzwiczek. Nie ma to wptywu na jakość zamykania drzwiczek i dzielanie urzadzenia.
2	Jeźeli urzadzenia posiada regulowane zawiasią lub elementy mocułącze zawIASOW, można przy ich uzyciu regulowa sposob zamykania drzwiczek.
3	Male boczone otwory w uzyszczelce drzwiczek są elementami funkcyjnych (zapewniaja wentyłącje). Nie stanowania one wad produktyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. Jeżeli rowek uszczelki jest uszkodzony.
2. Skontaktować się z serwisem
3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na

Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na

jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed ponownym zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej zadany kształt rękami.

Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

Naprawy

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865] Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

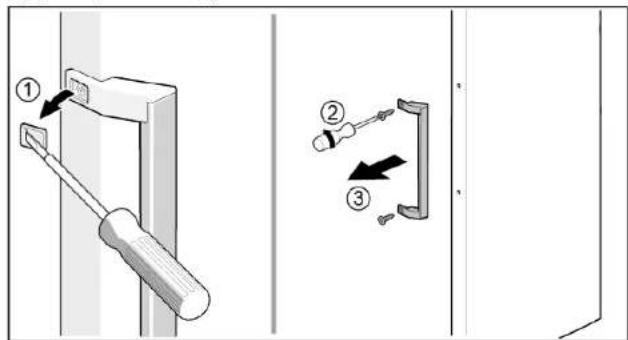

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2).
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

4.2.2 Montaż uchwytu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana uchwytu Easy Opening Handle

Pomoce specjalne

Wkrętak krzyżowy PH2. Warunek: Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte.

4.3.1 Demontaż uchwytu Easy Opening Handle

1. Zdjąć osłonę uchwytu Easy Opening Handle (1). 2. Wykręcić dwie śruby (2).

Uchwyt drzwiczek Easy Opening Handle jest zdemontowany.

4.3.2 Montaż uchwytu Easy Opening Handle

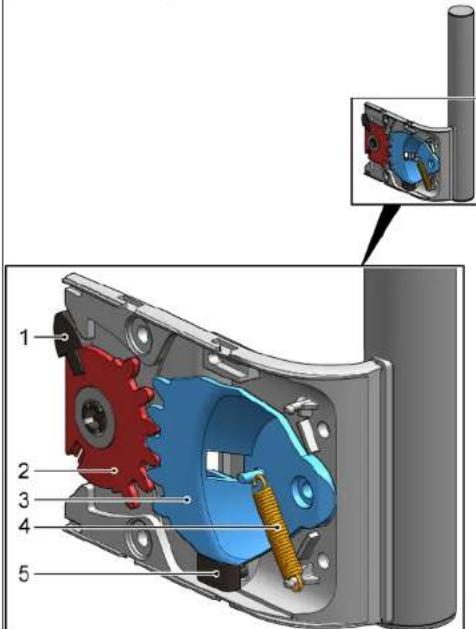

Mechanizm uchwytu Easy Opening Handle należy przed montażem prawidłowo ustawić. Prawidłowe ustawienie popychacza (1), zębatek (2) i (3), sprężyny (4) i ogranicznika ruchu (5) dla drzwiczek zmontowanych lewostronnie jest pokazane na ilustracji.

Ustawienie elementów uchwytu Easy Opening Handle dla drzwiczek zmontowanych prawostronnie jest pokazane w dokumencie "Instrukcja montażu".

Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez przeszkolonych techników. Przemieszczanie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenie przed wyślizgnięciem.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalne

go, np. podłogi

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.4.1 Demontaż zawiasu drzwiczek

Naprawy

1. Położyć urządzenia "na plecach".

2.1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

1. Przesunąć osłonę zawiasu górnego (2).
2. Zdjąć osłonę zawiasu górnego (3).

Naprawy

3.1. Wykręcić dwie śruby (1). 2. Wyjąć zawias górny (2)

Górny zawias drzwiczek jest zdemontowany. 4.4.2 Montaż zawiasu drzwiczek Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem)

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

WAŻNE

Ostre krawędzie! Ryzyko skaleczenia. Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się urządzenia! Ryzyko złamań kości / zmiażdżenia. Zabezpiecz urządzenie przed wyślizgnięciem.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śruby! Ryzyko zranienia przy spadających częściach. Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śruby! Uszkodzenia innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi. Zabezpieczyć część przed spadnięciem.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku niewłaściwej naprawy.

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem! Zagrożenie życia poprzez porażenie prądem. Odłączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

4.5.1 Demontaż zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

Naprawy

2.1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

1. Przesunąć osłonę zawiasu górnego (2).
2. Zdjąć osłonę zawiasu górnego (3).

3.1. Zdjąć pokrywę puszki kablowej (1).

1. Wyjąć osłony kabli (2).
2. Odłączyć złącza elektryczne (3).
3. Wykręcić dwie śruby (4).
4. Wyjąć zawias górny (5).

Górny zawias drzwiczek jest zdemontowany.

4.5.2 Montaż zawiasu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez przeszkolonych techników. Przemieszczenie urządzenia wymaga udziału dwóch osób. Używać tylko odpowiednich narzędzi i sprzętu.

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenie przed wyślizgnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

ranienie przez spadajace czesci Zabepieczyc czesc przed spadnięciem.

Niebezpieczenstwo spadnięcia czesci po wykrēceniu srb!

Uszkodzenie innych czesci urzadzenia albo pomieszczenia mieszkalne

go, np. podtogi

Zabepieczyc czesc przed spadnieciem.

Warunek:

Urzadzenie jest odłaczone od zródia zasilania energia elektryczna. Zostaly zdemontowane wewnetrzne elementy mocujace urzadzenia. Urzadzenie jest polozone "na plecach".

Gorny zawias jest zdemontowany.→376

4.6.1 Wymiana dolnego zawiasu drzwickek

1. Wyjać drzwiczki.

2.1.Odkrecic sbrbe (1).

1. Obróćic zawías dolny do zewnatrix (2).
2. Wyjac zawias dolny (3).

Dolny zawias jest zdemontowany.

Naprawy

4.6.2 Montaż dolnego zawiasu drzwiczek

Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki

Warunek: Drzwiczki są otwarte.

Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.8.2 Montaż pojemnika na mrożoną żywność

Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana kostkarki do lodu

Warunek: Drzwiczki są otwarte.

4.9.1 Demontaż kostkarki do lodu

1. Wyciągnąć półkę pojemnika na mrożoną żywność z kostkarką do lodu (1).
2. Zwolnić zaczepy (2).
3. Wyjąć kostkarkę do lodu (3).

Kostkarka do lodu jest wyjęta.

4.9.2 Montaż kostkarki do lodu

Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówką płaską, końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy śrubowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku niewłaściwej naprawy

Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków. - Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z wymogami normy VDE 0701 (Niemcy) lub odpowiednimi wymogami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy znajdujące się pod napięciem!

Zagrożenie życia poprzez porażenie prądem. Odłącz urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

WAŻNE

Ostre krawędzie!

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną. Drzwiczki są otwarte. Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.10.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

Naprawy

1. Wyjąć oświetlenie LED, przesuwając je do przodu.

• Oświetlenie LED zostało wymontowane. 4.10.2 Montaż górnego oświetlenia LED Montaż w odwrotnej kolejności.

Wskazówki dotyczące rozwiązywania problemów - Zamrażarka

O tym dokumencie 387

1.1 Ważne informacje 387

1.1.1 Przeznaczenie 387 1.2 Objaśnienie symboli 387 1.2.1 Poziom zagrożenia 387 1.2.2 Symbole zagrożenia 387 1.2.3 Struktura ostrzeżeń 388 1.2.4 Symbole ogólne 388

Bezpieczeństwo 389

Ryzyko zranienia na ostrych krawędziach!

Nosić rękawice ochronne.

Ryzyko zmiażdżenia podczas naprawy, konserwacji, rozwiązywania problemów i serwisu ciężkich i ruchomych elementów.

Nosić obuwie ochronne. Zabezpieczyć ciężkie elementy przed upadkiem. - Nie wkładać kończyn do ruchomych elementów.

Ryzyko zagrożenia bezpieczeństwa/funkcjonalności urządzenia! Stosować wyłącznie oryginalne części zamienne. Ryzyko uszkodzenia elementów wrażliwych elektrostatycznie (ESD)! Nie dotykać modułów, w tym złączy i przewodów.

Narzędzia i pomoce

Oznacenie Detaily Smimky
Ochranná látka [00342013]	60 cm x 50 cm
Križový skrutkovač PH2
Bit Torx TX20 [00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepef 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]		①

Naprawa

4.1 Wymiana uszczelki drzwi

Warunek: Drzwi są otwarte.

4.1.1 Zdejmowanie uszczelki drzwi

1. Poluzować uszczelkę drzwi z rowka w prawym i lewym rogu.

Uszczelka drzwi jest zdjęta.

4.1.2 Montaż uszczelki drzwi

Uszczelka drzwi jest zamontowana.

Naprawa

Splošni symbol Pomen
	Identifikacja potrebnih orodij
	Identifikacja potrebnih predpogojev
	Identifikacja pogoja (ões ..., potem...)
	Identifikacja rezultata
[Začetak]Identifikacja tipke ali gumba
[00123456]Identifikacja stevilke dela
Slanje Identifikacja prikazanega besedila/	kna (na zaslunu aparata)

Tabela 3: Symbole ogólne

Bezpieczeństwo

2.1 Ogólne wskazówki bezpieczeństwa

2.1.1 Wszystkie urządzenia gospodarstwa domowego

Niebezpieczeństwo porażenia prądem elektrycznym z powodu części pod napięciem!

Uszczelka drzwi jest zamontowana.

Naprawa

4.2 Wymiana uchwytu drzwi

Specjalne narzędzia:

Nasadka Torx TX20 6,3 mm (1/4") [00340865]

Płaski śrubokręt, trzpień 10 mm x 1,6 mm x 200 mm

Wymaganie:
