MANUAL DE UTILIZADOR GS29NVWE0N SIEMENS

La easy opening handle é rimossa.

La luce LED é rimossa.

Informação par remontu - Saldêtava

1 Par so dokumentu. 298

1.1 Būtiska informação 298

1.1.1 Merkis 298
1.2 Simbolu skaidrojums 298
1.2.1 Bistamibas limeni 298
1.2.2 Bistamibas simboli 298
1.2.3 Bridinajumu struktura 299
1.2.4 Vispärtgie symboli 299

Drosiba. 300

2.1 Instruções gerais de seguranca 389

2.1.1 Todos os eletrodomesticos 389

Ferramentas e auxiliares 390

Reparacao 391

4.1 Substituir a junta da porta 391

4.1.1 Remover a junta da porta 391
4.1.2 Instalarajunta da porta 391

4.2 Substitir o puxador da porta 394

4.2.1 Remover o puxador da porta 394
4.2.2 Instalaropuxador da porta 394

4.3 Substituir o puxador "easy opening" 395

4.3.1 Remove o puxador "easy opening" 395
4.3.2 Instalar o puxador "easy opening" 395

4.4 Substituir a dobradiça superior da porta 396

4.4.1 Remove a dobrada da porta 396
4.4.2 Instalar a dobradiça da porta 398

4.5 Substituir a dobrada superior da porta (porta com visor). 399

4.5.1 Remove a dobrada da porta 400
4.5.2 Instalar a dobradiça da porta 401

4.6 Substituir a dobradiça inferior da porta 402

4.6.1 Substituir a dobradiça inferior da porta 402
4.6.2 Instalar a dobrada inferior da porta 403

4.7 Substituir a prateleira 404

4.7.1 Remover a prateleira 404
4.7.2 Instalaraprateleira 404

4.8 Substituir o recipiente para alimentos congelados 405

4.8.1 Remover o recipiente para alimentos congelados 405
4.8.2 Instalar o recipiente para alimentos congelados 405

4.9 Substituir a maquina de fazer gelo 406

4.9.1 Remover aquina de fazer gelo 406
4.9.2 Instalar aquina de fazer gelo 406

4.10 Substituir a iluminação LED superior 407

4.10.1 Remove a iluminação LED 407
4.10.2 Instalar a iluminação LED superior 408

Sobre este documento

1.1 Informação importante

1.1.1 Finalidade

Estas dicas de reparacao auxiliam o consumidor na reparacao de aparelhos por ele,. proprioa de accordo com o regulamento de "Eco-design" aplicavel (a partir de 03/2021). Estas contentem informacoes sobre como substituir peças sobressalentes definidas, incluindo avisos e riscos.

En caso de duvidas, entre em contacto com oignon service de apolo ao cliente. Apenas nos responsabilizaremos por danos se as dicas de reparacao tiverem sido devidamente seguidas.

1.2 Explicação dos símbolos

1.2.1 Niveis de perigo

Os níveis de征求意见 são compostos por um símbolo e uma palavras sinal. A palavras-sinal indica a gravidade do perigo.

Nível de avis Significado
PERIGO	A não observança da mensagem de avisso的结果a em morte ou ferimentos gra-ves.
AVISO	A não observança da mensagem de aviso pode resultar em morte ou ferimentos graves.
CUIDADO	A não observança da mensagem de aviso pode resultar em ferimentos ligeiros.
ATENÇÂO!	A não observança da mensagem de aviso pode resultar em danos materiais.

Tabela 1: Niveis de perigo

1.2.2 Simbolos de perigo

Os símbolos de perigo são representações sintólicas que não uma indicação do tipo de perigo.

Neste documento são'utilizados os seguintes SYMBOLOS de perigo:

Símbolo de perigo Significado
!	Mensagem geral de征求意见
9	Perigo de tensão电解tica
	Risco de explosão
	Perigo de cortes

Sobre este documento

Simbolo de perigo Significado
	Perigo de esmagamento
	Perigo de superficies quentes
	Perigo de campo eletromagnético intenso
	Perigo de radiação não-ionizante

Tabela 2: Simbolos de perigo

1.2.3 Estrutura dos avisos

Os avisos;neste documento possuem um aspeto normalizzato e uma estrutura normalizada.

Tip e origem do perigo!

Possiveis consequencia de ignorar o perigo / aviso.

Medidas e proibicoes para prevenir o perigo.

O靼. O segunde exemple在哪o loa quado averte contra chocues elétricos devidao a partes sob tsão. A medida para evitar o perigo émentionada.

Morte por eletrocussao

Desíligue os apareiros da alimentação eletrica pelo menos 60 segundos antes de iniciar as reparações.

1.2.4 Simbolos gerais

Neste documento são utilizes os seguients simbolos gerais:

Simbolo ger. Significado
i	Identificacao de uma dica especial (texto e/ou ilustracao)
f	Identificacao de uma dica simples (apes nao texto)
	Identificacao de uma ligaçao para um tu- torial em video
	Identificacao das ferramentas necessarias
	Identificacao das condições prévias ne- cessarias
if	Identificacao de uma condição (se ..., en- tão...)
	Identificacao de um resultado
Iniciar Identificacao de uma tecla ou botão
[00123456] Identificacao de um número de material
Estado Identificacao de um texto exibido / janela (no visor do aparelho)

Tabela 3: Simbolos gerais

Segurarca

2.1 Instruções gerais de segurarca

2.1.1 Todos os eletrodométricos

Risco deCHOque eltrico deido a partes sob tensao!

• Erros por reparacoes envolvendo componentes electrolycos podem provocar Choques electrolylicos!
  Desligue o aparenho da rede elétrica pelo menos 60 horas antes de iniciar o trabalho.
• Ao's a reparacao, solicite a realizacao de um teste de segurance de accordo com VDE 0701 ou os regulamentospecificosdois.

Risco de ferimentos causados por arestas vivas!

Use luvas de protecao.

Risco de esmagamento durante lavoros de reparacao, manutenacao, resolucao de problemas e service devo a componentes pesados e meveis

Use calçado de proteção.
Proteja os componentes pesados contra quedes.
- Não introduzir partes do corpo em componentes moveris.

Risco para a segurar/funcionamento do aparelho!

Utilize apenas peças sobressalentes originais.

Risco de danos em componentes electrostaticamente sensiveis (ESDs)!

• Não toque nos mículos, incluindo ligações e percursos conduutores.

Ferramentas e auxiliares

Designação Detalhes Imagens
Pano protetor [00342013]	60 cm x 50 cm	Velas lateralis Varicos lateralis o Hacigura
Chave de parafus- sos Phillips PH2
Ponta Torx TX20 [00340865]	6,3 mm (1/4")
Chave de fendas Lámina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

Pre-requisito:
A porta está aberta.

4.1.1 Remover a junta da porta

1. Solte a junta da porta da ranhura nos cantos direito e esquerdo.

1. Puxe a junta da porta para fora da ranhura.

A junta da porta está removida.

4.1.2 Instalar a junta da porta

i	A espessura da nova junta da porta pode divergir ligeiramente da da jun- ta antiga da porta. Istão não afetará o comportamento de fecho nem o funçãoamento a longo termo.
j	Se o seu aparecido disposing de dobradiças ou fixações de dobradiça ajustaveis, poderá optimizar o comportamento de fecho subsequentem- te.
i	Os pequenos orificções laterais na junta da porta são funcionais (necessá- rios à ventilação). Não se tratá de falhas de produção.

Reparacao

1. Se a ranhura para a junta estiver danificada,

2. contacte o service de apoio ao consumidor.

Uma deformacao ligeira da junta da porta e normal e nao afeta o seu

funcionamento. Recomenda-se que a junta da porta sera endireitada.

antes de ser inserida no aparelho.

Aqueça a junta da porta com a um secador de Cableo ou agua quente e mude a

sua forma manualmente.

1. Empurre os cantos da junta em cima e em baixo para ranhura.

Reparacao

1. Pressione a junta inteira gradualmente para dentro da ranhura.

A junta da porta está instalada.

4.2 Substituir o puxador da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Chave de fendas Lamina 10 mm x 1,6 mm x 200 mm

Pre-requisito:

O aparelho está desligado da alimentação eletrica.
A porta está aberta.

4.2.1 Remover o puxador da porta

1. Remova duas tampas roscadas (1).

2. Desaperte doit parafusos (2).

3. Remova o puxador da porta (3).

O puxador da porta está removido.

4.2.2 Instalar o puxador da porta

• Instale pela ordem inversa.

Reparacao

4.3 Substitui o puxador "easy opening"

Ferramentas necessarias:

Chave de parafusos Phillips PH2

Pré-requisito:

O aparelho está desligado da alimentação eletrica.
A porta está aberta.

4.3.1 Remover o puxador "easy opening"

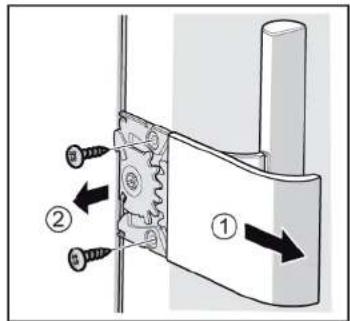

1. Remova a tampa do poxador "easy opening" (1). 2. Desaperte doit parafusos (2).

O puxador "easy opening" esta removido.

4.3.2 Instalar o puxador "easy opening"

O mecanismo do puxador "easy opening" deve ser ajustado adequada-mente antes da instalacao. O gratico minha a disposicao correta da haste de toque (1), dos seg-. mentos dentados (2) e (3), da mola (4) e do batente limitador (5) para a instalacao da porta do lado esquido.

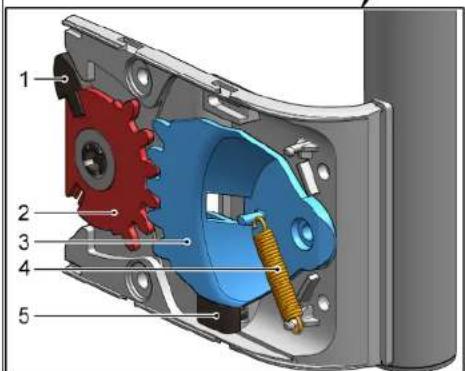

A disɔpisoa do sub componentes do puxador "easy opening" para a instalacao da porta do lado direito vem describa no documento "Instruções de instalacao".

• Instale pela ordem inversa.

Reparação

4.4 Substitui r a dobradiça superior da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

Pré-requisito:

O aparecido está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.

4.4.1 Remover a dobradiça da porta

Reparacao

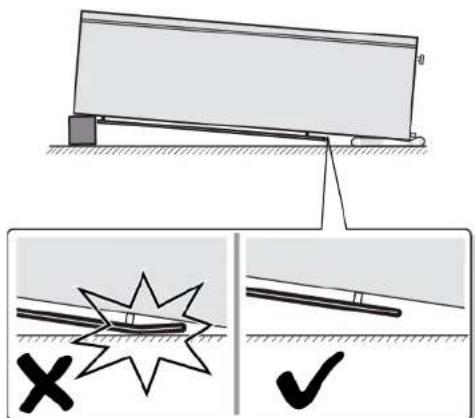

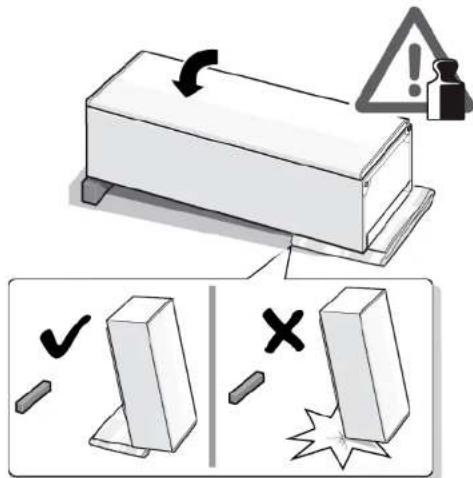

1. Coloque o aparelho sobre o lado traseiro.

2.1. Pressione a tampa da dobradiça superior de ambos os lados (1).

1. Extraia a tampa da dobradiça superior (2)
2. Remova a tampa da dobrada superior (3).

Reparacao

3.1. Desaperte doit parafusos (1).

1. Remova a dobradiça superior (2).

A dobrada superior da porta está removida.
4.4.2 Instalar a dobradiça da porta
- Instale pela ordem inversa.

Reparacao

4.5 Substituir a dobradiça superior da porta (porta com visor)

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

soes nas costas e musculares

A的操作a de remocao da porta do aparelho deve serapanas executada por especialistas formados.
- São necessarias两大些 pessoas para mover o aparelho.

Use apenas ferramentas e equipamento adequados.

CUIDADO

Arestas vivas!

Lesoes por corte

Use luvas de protecao.

AVISO

Deslizamento de aparhos inclinados!

turas osseas / ferimentos de esmagamento

Proteja os aparelhos contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!

soes devido a queda de peças.

Proteja o componente contra as quedes.

ATENÇAOI

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

Proteja o componente contra as quidas.

PERIGO

Risco deCHOque eltrico deido a partes sob tensao!

sco de vida devo aCHOque elétrico em caso de reparação inadequado.

As partes elétricas devem ser reparadas por um elétricista Qualified.
- Após a reparação, Solicite a realização de um teste de segurar deordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco deCHOque eltrico devidao partes sob tensao!

orte por eletrocussao

• Desiglue os apareiros da alimentação eletrica pelo menos 60 segudos antes deincerar as reparacoes.

Pre-requisito:

O aparelho está desligado da alimentação eletrica.
As fixações interiores do aparecido estáremovidas.

Reparacao

4.5.1 Remove a dobradiça da porta

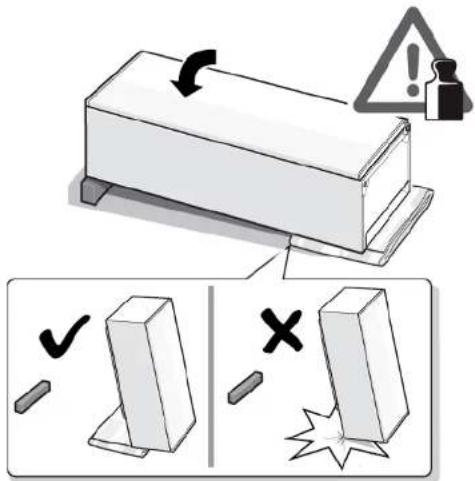

1. Coloque o aparelho sobre o lado traseiro.

Reparacao

2.1. Pressione a tampa da dobradica superior de ambos os lados (1).
2. Extraia a tampa da dobradiça superior (2).
3. Remova a tampa da dobradiça superior (3).

3.1. Remova a tampa da caixa de cabos (1).
2. Remova a protecao dos cabos (2).
3. Desconecte a ligaçao elétrica (3).
4. Desaperte bois parafusos (4).
5. Remova a dobradiça superior (5).

A dobradiça superior da porta está removida.

4.5.2 Instalar a dobrada da porta

• Instale pela ordem inversa.

Reparação

4.6 Substituir a dobradiça inferior da porta

Ferramentas necessarias:

Ponta Torx TX20 6,3 mm (1/4") [00340865]

AVISO

A的操作a de remocao da porta do aparelho deve serapanas executada por especialistas formados.
- São necessarias两大 pessoas para mover o aparecido.

Use apenas ferramentas e equipamento adequados.

CUIDADO

Arestas vivas!

Lesoes por corte

Use luvas de protecao.

AVISO

Deslizamento de aparelhos inclinados!

Fraturas osseas / ferimentos de esmagamento

Proteja os apareiros contra o deslizamento.

CUIDADO

Risco de queda de peças devido a parafusos desapertados!

Lesoes devido a quedade pecas.

Proteja o componente contra as quidas.

ATENÇAOI

Risco de queda de peças devido a parafusos desapertados!

Danos em outros componentes do aparelho ou na casa do cliente, p. ex.

no pavimento.

Proteja o componente contra as quidas.

Pré-requisito:

O aparecido está desligado da alimentação eletrica.
As fixações interiores do aparelho estáremovidas.
O aparelho é colocado sobre o lado traseiro.

A dobrada superior está removida,→399

4.6.1 Substituir a dobradiça inferior da porta

1. Remova a porta.

2.1. Desaperte o parafuso (1).

1. Vire a dobradica inferior para fora (2).
2. Remova a dobradiça inferior (3).

A dobradiça inferior está removida.

Reparação

4.6.2 Instalar a dobradiça inferior da porta

• Instale pela ordem inversa.

Reparação

4.7 Substitui r a prateleira

Pre-requisito:
A porta está aberta.

4.7.1 Remove a prateleira

Puxe a prateleira para fora.

A prateleira estáremovida.

4.7.2 Instalar a prateleira

• Instale pela ordem inversa.

Reparação

4.8 Substituir o recipiente para alimentos congelados

Pre-requisito:
A porta está aberta.

4.8.1 Remover o recipiente para alimentos congelados

1. Puxe o recipiente para alimentos congelados inteiramente para fora (1). 2. Remova o recipiente para alimentos congelados (2).

O recipientepara alimentos congelados estaremovido.

4.8.2 Instalar o recipiente para alimentos congelados

Instale pela ordem inversa.

Reparação

4.9 Substituir aquina de fazer gelo

Pre-requisito:
A porta está aberta.

4.9.1 Remover a boaquina de fazer gelo

1. Puxe para fora a prateleira do recipient e para alimentos congelados com maquina de fazer gelo (1).
2. Solte os ganchos (2).
3. Remova aquina de fazer gelo (3).

A boaquina de fazer gelo está removida.

4.9.2 Instalar aquina de fazer gelo

• Instale pela ordem inversa.

Reparacao

4.10 Substituir a iluminação LED superior

Ferramentas necessarias:

Chave de fendas Lamina 2,4 mm x 0,4 mm x 60 mm, no kit [00341820]

O seu aparelho dispôe de uma illuminação L. Estas illuminações são podem ser reparadas consumidor ou por&Tecnicos autorizados!

PERIGO

Risco deCHOque eltrico devido a partes sob tensao! Risco de vida devido achoque eltrico em caso de repar da

As partes elétricas devem ser reparadas por um eletricista qualificado.
- Após a reparação, Solicite a realização de um teste de segurar de acordo com VDE 0701 ou os regulamentos especialicos do pais.

PERIGO

Risco dechoque elétrico devido a partes sob tensão!
Morte por eletrocussão

Desl figure os apareiros da alimentacao elétrica pelo menos 60 segundos antes de,iniciar as reparacoes.

CUIDADO

O aparecido está desligado da alimentaçãoética.
A porta está aberta.
As fixações interiores superiores estáremovidas.

4.10.1 Remover a iluminação LED

1. Desloque a iluminação LED para o lado esquerdo.

A ligaçao eletrica da iluminao LED está desligada.

1. Solte os ganchos da iluminação LED.

Reparacao

1. Remova a iluminação LED, avançando-a.

A iluminação LED está removida.
4.10.2 Instalar a iluminação LED superior
Instale pela ordem inversa.

Montaú urmánd procedura de demontare in ordine inversã.

Repararea
