GS29NVWE0N - Pakastin SIEMENS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pakastin
Netto tilavuus	210 litraa
Energialuokka	A++
Mitat (KxLxS)	161 x 60 x 65 cm
Paino	70 kg
Ja4hdytysje4rjestelm	Staattinen ja4hdytys
Melutaso	42 dB
Laatikoiden lukume4r	5 laatikkoa
Ke4sin sulatus	Kylle4
Minimile4mpf6tila	-18b0C
Lise4ominaisuudet	LED-sise4valo
Vuotuinen energiankulutus	250 kWh
Takuu	2 vuotta
Ke4yttf6ohjeet	Ve4lte4 pakastimen ylikuormitusta paremman ilmankierron varmistamiseksi.
Huolto	Puhdista se4e4llisesti sise4lte4 kostealla liinalla.
Turvaohjeet	Äle4 ke4yte4 sähkölaitteita pakastimen sise4lle4.

Usein kysytyt kysymykset - GS29NVWE0N SIEMENS

Kuinka säädän SIEMENS GS29NVWE0N -pakastimeni lämpötilaa?

Lämpötilan säätämiseksi käytä pakastimen sisällä olevaa ohjauspaneelia. Paina lämpötilapainiketta, kunnes saavutat halutun tason. Ihanteellinen lämpötila on yleensä -18 C.

Mitä tehdä, jos pakastimeni ei jäädy kunnolla?

Tarkista, että ovi on kunnolla kiinni eikä jääkerrostumia ole. Varmista myös, että termostaatti on asetettu sopivalle lämpötilalle. Jos ongelma jatkuu, ota yhteyttä huoltoon.

Kuinka sulatan SIEMENS GS29NVWE0N -pakastimeni?

Sulattamista varten irrota pakastin pistorasiasta ja anna jään sulaa luonnollisesti. Aseta pyyhkeitä lattialle veden imeytymistä varten. Älä koskaan käytä teräviä esineitä jään poistamiseen.

Miksi pakastimeni pitää ääntä?

Kompressorin tai tuulettimen käydessä kuuluu normaalia ääntä. Jos ääni muuttuu epänormaaliksi (napsahdukset tai raapiminen), tarkista, että pakastin on tasapainossa eikä esineet kosketa tuulettimia.

Kuinka puhdistan pakastimeni sisäosan?

Sisäosan puhdistamiseksi irrota pakastin pistorasiasta ja käytä lämmintä vettä ja mietoa saippualiuosta. Vältä hankaavia puhdistusaineita. Kuivaa puhtaalla ja kuivalla liinalla ennen laitteen kytkemistä takaisin.

Mitä tehdä, jos pakastimeni näyttö ei syty?

Tarkista, että pakastin on kytketty oikein ja että virta toimii. Jos näyttö ei vieläkään syty, voi olla sähkövika tai laitevika, joka vaatii teknistä huoltoa.

Onko vinkkejä pakastimen käytön optimoimiseksi?

Vältä pakastimen ylikuormitusta, jotta ilma kiertää kunnolla. Järjestä ruoka ja merkitse astiat paremman hallinnan vuoksi. Älä pidä ovea auki liian kauan.

Mistä tiedän, tarvitseeko pakastimeni huoltoa?

Seuraa merkkejä, kuten liiallista jääkertymää, epätavallisia ääniä tai lämpötilan vaihteluita. Säännöllinen huolto, kuten sulatus ja puhdistus, on suositeltavaa optimaalisen toiminnan varmistamiseksi.

KÄYTTÖOHJE GS29NVWE0N SIEMENS

Tööristad ja abinoud. 142

Remont. 143

4.1.1 Uksetihendi eemaldamine 143
4.1.2 Uksetihendi paigaldamine 143

4.2 Kaepideme vahetamine 146

4.2.1 Kaepideme eemaldamine 146
4.2.2 Kaepideme paigaldamine 146

4.3 Lihtsalt avatava kaepideme easy opening handle vahetamine 147

4.3.1 Lihtsalt avatava kaepideme easy opening handle eemaldamine... 147
4.3.2 Lihtsalt avatava käepideme easy opening handle paigaldamine... 147

4.9.1 Jäkuubikute resti eemaldamine 157
4.9.2 Jäkuubikute resti paigaldamine 157

Ohu tuup ja allikas!

Liikuvatest osadest tingitud elektrilögi oht!

Elektrilooigist tingitud surm

Likuvatest osadest tingitud elektrilooi oht!

Kandke turvakingi.
Kinnitage rasked osad allakukkumise yastu.
- Arge toppige kehaosi likuvate osade vahele.

Töörliistad ja abinoud

Määramine Üksikasjasd Kujutised
Kaitserlie [00342013]	60 cm × 50 cm
Ristpeaga kruvi-keeraja PH2
Tähtotsik TX20 [00340865]	6,3 mm (1/4 tolli)
Lapik kruvikeeraja Tera 2,4 mm × 0,4 mm × 60 mm, komplektis [00341820]

4.1.1 Uksetihendi eemaldamine

1. Vabastage uksetihend poorest paremast ja vasakust nurgast.

4.1.2 Uksetihendi paigaldamine

Soojendage uksetihendit föni voi sooja veega ja vormige seda käsitsi.

kkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

Noue:

Okkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

TAHELEPANUI

Likuvatest osadest tingitud elektrilooi oht!

Likuvatest osadest tingitud elektrilooi oht!

Elektrilooigt tingitud surm

Enne remonditooega alustamist uhendage seadmed elektrvor

gust lahti vahemalt 60 sekundit varem.

Noue:

kkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

Kinnitage osa allakukkumise vastu.

Noue:

4.9.1 Jäkuubikute resti eemaldamine

4.9.2 Jäkuubikute resti paigaldamine

Paigaldage vastupidises jarejekorras.

Remont

Liikuvatest osadest tingitud elektrilogoi oht!

Korjausvinkit - Pakastin

1 Tämä asiakirja 161

1.1 Tärkeita tietoja 161

1.1.1 Tarkoitus 161
1.2 Symboleiden merkitys 161
1.2.1 Vaaratasot 161
1.2.2 Varoitusmerkit 161
1.2.3 Varoitusten rakenne 162
1.2.4 Yleiset symbolit 162

A Turvallisuus. 163

2.1 Yleiset turvallisuusohjeet 163
2.1.1 Kaikki kotitalouskoneet 163

Tyokalut ja apuvalineet. 164

Korjaus. 165

4.1 Oven tiivisteen vaihtaminen 165

4.1.1 Oven tiivisteen poistaminen 165
4.1.2 Oven tiivisteen asennus 165

4.2 Ovenkahvan vaihtaminen 168

4.2.1 Ovenkahvan poistaminen 168
4.2.2 Ovenkahvan asennus 168

4.3 Easy opening handle -kahvan vaihtaminen 169

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen ... 169
4.3.2 Easy opening handle -kahvan asennus 169

4.4Oven ylasaranan vaihtaminen 170

4.4.1 Oven saranan poistaminen 170
4.4.2 Oven saranan asennus 172

4.5 Oven ylasaranan vaihtaminen (naytolla varustettu ovi) 173

4.5.1 Oven saranan poistaminen 174
4.5.2 Oven saranan asennus 175

4.6Oven alasaranan vaihtaminen 176

4.6.1 Oven alasaranan vaihtaminen 176
4.6.2 Oven alasaranan asennus 176

4.7 Hyllyn vaihtaminen 177

4.7.1 Hyllyn poistaminen 177
4.7.2 Hyllyn asennus 177

4.8 Pakastelokeron vaihtaminen 178

4.8.1 Pakastelokeron poistaminen 178

4.8.2 Pakastelokeron asennus 178

4.9 Jaapala-automaatin vaihtaminen 179

4.9.1 Jaapala-automaatin poistaminen 179
4.9.2 Jaapala-automaatin asennus 179

4.10 LED-ylvalon vaihtaminen 180

4.10.1 LED-valon poistaminen 180
4.10.2 LED-ylalion asennus 181

Tämä asiakirja

1.1 Tärkeitä tietoja

1.1.1 Tarkoitus

Näden korjausohjeiden tarkoituksena on auttaa kuluttajaa koraamaan laitteita itse ekologista sunnittelua koskevan asetuksen (päävitys 03/2021) mukaisesti. Ne sisälätvat tietajo siitä, miten märätätty varaosat voidaan vailtaa. Lisäksi nihin sisätty tietajo varoituksista ja riskeistä.

Ota yhteytä huoltopalveluun, sosinulla on kysytävää. Vastaamme vahingoista vain, sos korjausohjeta on noudatetu oikein.

1.2 Symboleiden merkitys

1.2.1 Vaaratasot

Varoilustasot koostuvat symbolista ja huomiosanasta. Huomiosanat ilmoittava vaaran vakavuuden.

Varoitustaso Merkitys
VAARA	Varoituksen laiminlyönti johtaa kuolemaan tai vakaviin loukkaantumisiin.
VAROITUS	Varoituksen laiminlyönti voi johtaa kuolemaan tai vakaviin loukkaantumisiin.
HUOMAA	Varoituksen laiminlyönti voi johtaa lieviin loukkaantumisiin.
HUOMIO!	Varoituksen laiminlyönti voi johtaa omaisuusvahinkoihin.

Taulukko 1: Vaaratasot

1.2.2 Varoitusmerkit

Varoitusmerkit ovat symboleita sisaltilvia esityksi, jotka osoittavat vaaran tyypin. Tassai asiakirassa kayettaan seuraavia varoitusmerkkeja:

Varoitusmerkki Merkitys
!	Yleinen varoitus
1	Sähköjännitteestä aiheutuva vaara
2	Räjähdysvaara
3	Viltohaavojen vaara
4	Murskautumisen vaara

Tama asiakirja

Varoitusmerkki Merkitys
	Kuumista pinnoista aiheutuva vaara
	Voimakkaasta magneettikentästi aiheutuva vaara
	Ionisoimmottomasta säteilystä aiheutuva vaara

Taulukko 2: Varoitusmerkit

1.2.3 Varoitusten rakenne

Tämä asiakirjan sisälämilla varoituksilla on standardoitu ulkonäkä ja rakenne.

Euraavaissa esimerkissä naetya varolutu, joka varoitta a jinnitteisen osten alheuttamasta sahokskusta. Vaan vaillamiseksi suoritetata toimpenite mainitaan.

1.2.4 Yleiset symbolit

Tassaiakirassa kaytetaan seuraavia yleisi asymboleja:

Yi. symboli Merkitys
i	Erikoisohjeen tunniste (teksti ja/tai kaavio)
i	Yksinkertaisen ohjeen tunniste (vain teksti)

YI. symboli Merkitys
	Video-opetusohjelmaan johtavan linkin tunniste
	Tarvittavien työkalujen tunniste
	Tarvittavien edellytysten tunniste
	Ehdon (jos ..., sitten ...) tunniste
	Tuloksen tunniste
KäynistäNappäimen tai painikkeen tunniste
[00123456] Materiaalinumeron tunniste
Tila Näytetyn tekstin/ikkunan (laitteen	näytössä) tunniste

Taulukko 3: Yleiset symbolit

Turvallisuus

2.1 Yleiset turvallisuusohjeet

2.1.1 Kaikki kotitalouskoneet

Jännitteisten osien aiheuttama sähköiskun vaaral

Virheet sahkokomponenteja sisaltavissa korjauksissa voivat johtaa sahkiskuun!
Kytke kone irty verkkovirrasta vahintaaen 60 sekuntia ennen toiden aloittamista.
- Pyydä korjauksen jälkeen suorittamaan VDE 0701 -säädöksen tai maakhtaisten säädosten mukainen turvallisuustesti.

Teravistareunoistaaiheutuva loukkaantumisvaara!

Kayta suojakaseita.

Painavista ja likkuvista komponenteista aiheutuva murskautumisen riski korjauksen, kunnossapidon, vianetsinnan ja huollon aikana

Käytä suojakenkä.
- Està painavien componenttienutoaminen.
Ala koske liikkuviin componentteihin.
Laitteen turvallisuudelle/toiminnalle aiheutuva risik!
Käytä vain alkuperäisia varaosia.

Staattiselle sahkolle herkklien componenttlen (ESDS) vaurloitumisen risikl
- Ala koske moduuleihin, liittannat ja johdinreiti mukaan luettuna.

Tyokalut ja apuvälineet

Nimitys Yksityiskohdat Kuvat
Suojapeite [00342013]	60 cm x 50 cm	###
Phillips- ruvimmunei PHI2
Torx-kärki TX20 [00340865]	6,3 mm (1/4")
Uraruimmunei Tera	2,4 mm x 0,4 mm x 60 mm, pakkauskessa [00341820]	1

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 164 alkaa 543

Korjaus

4.1 Oven tiivisteen vaihtaminen

Vaatimus:
Ovi on auki.

4.1.1 Oven tiivisteen poistaminen

1. Irrota oven tiiviste urasta oikeassa ja vasemassa nurkassa.

1. Vedä oven liiviste ulos urasta.

Oven tiiviste on poistetu.

4.1.2 Oven tiivisteen asennus

i	Uuden tiivisteen paksuus voi poiketa hieman vanhan tiivisteen paksuudesta. Sillä ei ole vaikutusta oven sulkeutumiseen eikä pitkān aikavällin toimintaan.
j	Jos laitteessa on säädettävät saranat tai saranan kinnittimet, voit optimoida sulkeutumista myöhemmin.
i	Oven tiivisteen sivuilla olevat pienet reliät ovat toiminollisia (tarvitaan ilmanvaithoa varten). Ne eivät ole tuotantovirheitä.

Korjaus

1. Tarkista, etta tiivistettä varten oleva ura e i ole voittunut.

1. Jos tiivisteen ura on vioittunut.

2. Ota yhteytä asiakspalveluun.

3. Oven tivisteen pienet vaantymat ovat normaaleja eikia nillä ole vaikutusta sen toimintaan. Oven tiviste kannattaa suoristaa, ennen kuin se asetetaan laitteesen.

Kuumenna oven tiivistetta hiustenkuiivaajalle tai kuumalla vedellä ja muotoile se kasin uudelleen.

1. Työnnä tiivisteen nurkat yihäällä ja alhaalla uraan.

Korjaus

1. Paina koko tiiviste vahitellen uraan.

Oven tiiviste on asennetu.

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 167 alkaa 543

Korjaus

4.2 Ovenkahvan vaihtaminen

Erikoistyokalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]
Uraruuvimeisseli Tera 10 mm x 1.6 mm x 200 mm

Vaatimus:

Kone on erotettu teholähteestä.
Ovi on auki.

4.2.1 Ovenkahvan poistaminen

1. Poista kaksi ruuvin suojusta (1).
2. Kierra kaksi ruuvia auki (2).
3. Poista ovenkahva (3).

Ovenkahva on poistetu.

4.2.2 Ovenkahvan asennus

Asenna vastakkaisessa järestykssaa.

Korjaus

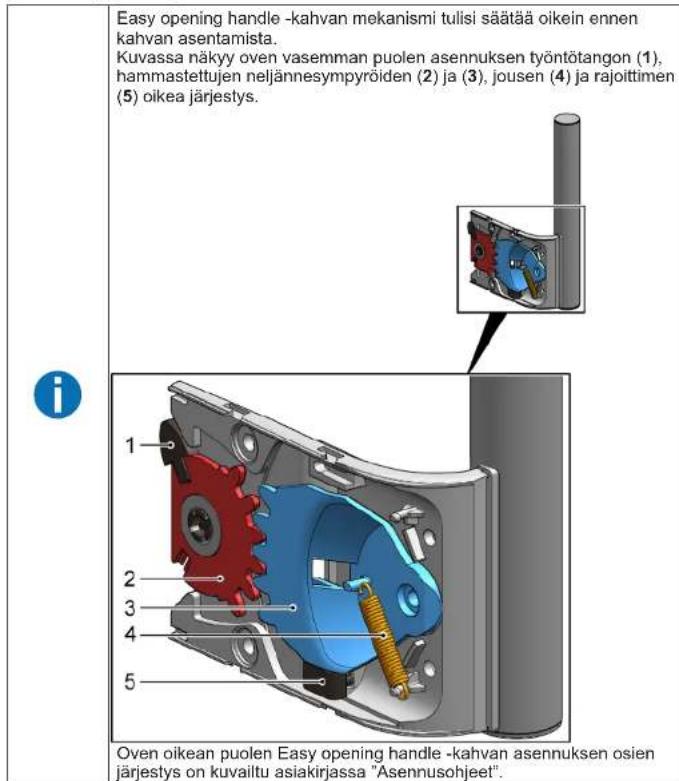

4.3 Easy opening handle -kahvan vaihtaminen

Erikoistyokalut:

Phillips-ruuvimeisselli PH2
Vaatimus:
Kone on erotetu teholahteestä.
Ovi on auki.

4.3.1 Easy opening handle -kahvan avautuvan ovenkahvan poistaminen

1. Poista Easy opening handle -kahvan suojus (1).
2. Kierrä kaksi ruuvia auki (2).

Easy opening handle -kahva on poistetu.

4.3.2 Easy opening handle -kahvan asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.4 Oven ylasaranan vaittaminen

Erikoistyokalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]

VAROITUS Painavat, Isokokolset |aitteet!

Selan ja lihasten yammad

Vain koulutettu jammattlaisten tulisi suorittaa laitteen oven oponstamisen littyvat valiehe.
Laitteen siirtamiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia tyokaluja ja valineita.

HUOMAA

Teravat reunat!

Viltovammat

Käytä suojakäsineita.

VAROITUS

Kallistetun koneen luiskahtaminen!.

Luunmurtumat/murskavammat

Estä koneiden luiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

ukkaantuminen putoavien osien vuoksi
Estäkomponentinutoaaminen.

HUOMIO!

Ruuvien avamisesta aiheutuva osien putoamisen risik!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estäkomponentinutoaaminer.

Vaatimus:

Kone on erotettu teholahteestä.
Laitteen sisälä olevat lisāvarusteet on poistetu.

4.4.1 Oven saranan poistaminen

Korjaus

1. Aseta laite selalleeen.

2.1. Paina ylasaranan suojusta kummallakin puolella (1).

1. Ota ylasaranan suojus ulos (2).
2. Poista ylasaranan suojus (3).

Korjaus

3.1. Kierra kaksi ruuvia uaki (1). 2. Poista ylasarana (2).

Oven ylasarana on poistetu.

4.4.2 Oven saranan asennus

Asenna vastakkaisessa järestykssaa.

2021-03-11_9001631451 Tekijänoikeudet BSH Hausgeräte GmbH Sivu 172 alkaa 543

Korjaus

4.5 Oven ylasaranan vaihtaminen (näytöllä varustetu ovi)

Erikoistyökalut:

Torx-kärki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selän ja lihasten vammat

Vain koulutettu jannmattilaisten tulisi suorittaa laitteen oven poistamisen littyvat vaihiee.
Laitteen siirtamiseen tarvitaan kahta ihmistä.
Käytä vain soveltuvia tyokaluja ja valineita.

HUOMAA

Teravat reunat!

Viltovammat

Käytä suojakäineita.

VAROITUS

Kallistetun koneen luiskahtaminen!.

Luunmurtumat/murskavammat

Estakoneiden luiskahtaminen.

HUOMAA

Ruuvienavaamisestaaiheutuvaosiputoamisenriski!

bukkaantuminen putoavien osien vuoksi
- Estä componentin putoaminen.

HUOMIO!

Ruuvien avamisesta aiheutuva osien putoamisen risik!
Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.
- Estä componentin putoaminen.

VAARA

Jännitteisten osien aiheuttama sähköiskun vaara!

Sahköiskusta aiheutuva hengenvaara yärän koriauksen tapauksessa

Sahkooisien korjaus tulisi antaa patevien sahkooasentajien
suoritettavaksi.
Pyydä koriauksen jälkeen suorittamaan VDE 0701-säädöksen tai
makohtaisten saadosten mukainen turvallisuustesti.

VAARA

Jännittelsten osien alheuttama sahköiskun vaara!

hköiskun aiheuttama kuolema

Erotalaitteet sahkovirrasta vahintaan 60 sekuntia ennen

koraustoiden aloittamista

Vaatimus:

Kone on erotetu teholähteestä.
Laitteen sisällä olevat lisvärarusteet on poistetu.

Korjaus

4.5.1 Oven saranan poistaminen

1. Aseta laite selalleeen.

Korjaus

2.1. Paina ylasaranan suojusta kummallakin puolella (1).
2. Ota ylasaranan suojus ulos (2).
3. Poista ylasaranan suojus (3).

3.1. Poista kaepelirasian suoju (1).
2. Poista kaapelisuojus (2).
3. Irrota sahkolitantä (3).
4. Kierrä kaksi ruuvia auki (4).
5. Poista ylasarana (5)

Oven ylasarana on poistetu.

4.5.2 Oven saranan asennus

Asenna vastakkaisessa järjestykssaa.

Korjaus

4.6 Oven alasaran vaihtaminen

Erikoistyökalut:

Torx-karki TX20 6,3 mm (1/4") [00340865]

VAROITUS

Painavat, isokokolset laitteet!

Selän ja lihasten vammat

Vain koulutettu jammattlaisten tulisi suorittaa laitteen oven oponstamisen littyvat valiehe.
Laitteen siirtamiseen tarvitaan kahta ihmistä.

Käytä vain soveltuvia tyokaluja ja valineita.

HUOMAA

Terayat reunat!

Viltovammat

Kayta suojakaseita.

VAROITUS

Kallistetun koneen luiskahtaminen!.

Junmurtumat/murskavammat

Estakoneidenluiskahtaminen.

HUOMAA

Ruuvien avaamisesta aiheutuva osien putoamisen riski!

pukkaantuminen puloavien osien vuoksi

Estäkomponentinutoaaminen.

HUOMIO!

Ruuvien avamisesta aiheutuva osien putoamisen risik!

Vauriot koneen muille osille tai asiakkaan kodille, esim. lattia.

• Estä componentin putoaminen.

Vaatimus:

Kone on erotetlu teholahteest.
Laitteen sisälä olevat lisāvarusteet on poistetu.
Laite on asetetu selalleeen.
Yljasara on poistetu.173

4.6.1 Oven alasaranan vaihtaminen

1. Poista ovi.

2.1.Kierrruuvi auki (1).

1. Kierr alasarana ulos (2).
2. Poista alasarana (3).

Alasarana on poistetu.

4.6.2 Oven alasaran asennus

Asenna vastakkaisessa järestyksessä.

Korjaus

4.7 Hyllyn vaittaminen

Vaatimus:
Ovi on auki.

4.7.1 Hylyn poistaminen

Vedahyilly ulos.

Hilly on poistettu.

4.7.2 Hylyn asennus

Asenna vastakkaisessa jarjestlyksessa.

Korjaus

4.8 Pakastelrokeron vaihtaminen

Vaatimus:
Ovi on auki.

4.8.1 Pakastelokeron poistaminen

1. Veda pakastelokero kokonaan ulos (1).
2. Poista pakastelokero (2).

Pakastelokero on poistelu.

4.8.2 Pakastelokeron asennus

Asenna vastakkaisessa järéstjysksessä.

Korjaus

4.9 Jaapala-automaatin vaihtaminen

Vaatimus:

Ovi on auki.

4.9.1 Jaapala-automaatin poistaminen

1. Veda ulos pakastelokero jäpala-automaatin kanssa (1).
2. Avaa lukitukset (2).
3. Poista jäpala-automaatti (3).

Jäapala-automaatti on poistetu.

4.9.2 Jaapala-automaatin asennus

Asenna vastakkaisessa järestykssaa.

Korjaus

4.10 LED-ylavalon vaihtaminen

Erikoistyokalut:

Uraruuvimeisseli Tera 2,4 mm x 0,4 mm x 60 mm, pakkauksessa [00341820]

Laite on varustettu huoltovapaailla LED-valolla.
Vain huoltopalvelu tai valtuutetut teknikot savat korjata namā valot!

VAARA

Jännitteisten osien aiheuttama sahköiskun vaara! Sähköiskusta aiheutuva hengenvaara värän korjauksen tapauktessa

Sahkösiien korjaus tulisi antaa patevien sahkoasentajen suoritettavaki.
Pydda korjaaksen jåkteen suorittamaan VDE 0701-saedoksen tai maokahtiisten saedosten mukainen turvallisuustesti.

VAARA

Jannitteister osien aiheuttama sahkoiskun vaaral Sakhkooi kun aiheuttama kuolema
Erotla iaitteet sahkiyirrasta vahintaan 60 sekuntia ennne koraustoiden aloitammata.

HUOMAA

Teravat reunat!
Viltovammat
Kayta suojakaseita.

Vaatimus:

Kone on erotetu teholahteesta.
Ovi on auki.
Sisällä olevat ylemmät lisavarusteet on poistetu.

4.10.1 LED-valon poistaminen

1. Siirä LED-valo vasemmalle sivulle.

LED-valon sahkiitänä on erotetu.

1. Avaa LED-valon lukitukset.

Korjaus

1. Poista LED-valo siirtamalli sita etusuuntaan.

LED-valo on pointettu.

4.10.2 LED-ylavalon asennus

Asenna vastakkaisessa järestyksessä.

1.2.1 Pavojaus lygiai
