KASUTUSJUHEND WD 4 Premium Kärcher

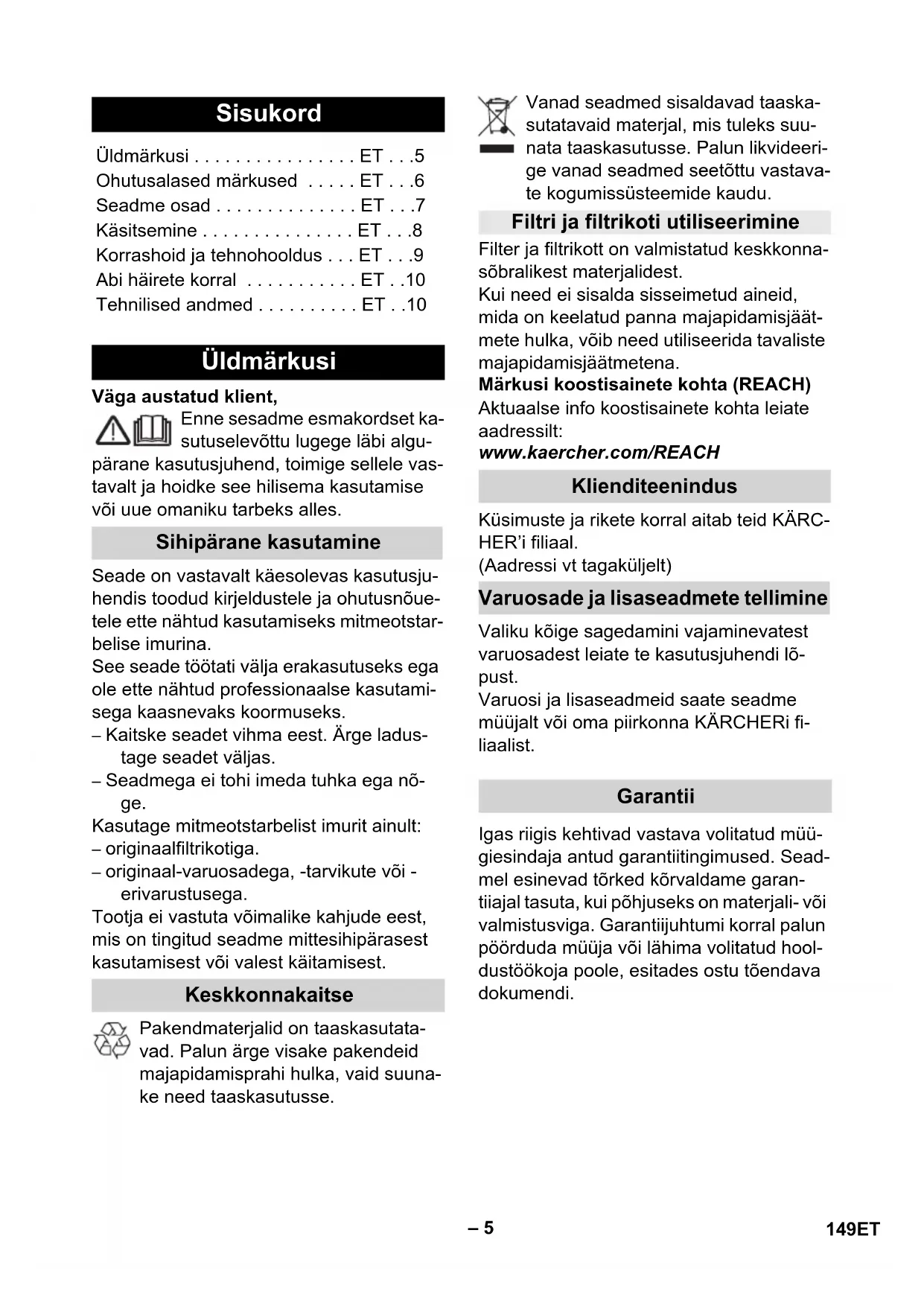

Ohutusalased märkused ..... ET ...6

Seadme osad....ET...7

Käsitsemine . . . . . . . . . . . . . ET . . . 8

Korrashoid ja tehnohooldus . . . ET . . .9

Abi häirete korral . . . . . . . . . ET . .10

Tehnilised andmed . . . . . . . . ET . .10

Üldmärkusi

Väga austatud klient,

Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algupärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.

Sihipärane kasutamine

Seade on vastavalt käesolevas kasutusjuhendis toodud kirjeldustele ja ohutusnõuetele ette nähtud kasutamiseks mitmeotstarbelise imurina.

See seade töötati välja erakasutuseks ega ole ette nähtud professionaalse kasutamisega kaasnevaks koormuseks.

– Kaitske seadet vihma eest. Ärge ladus-tage seadet väljas.

– Seadmega ei tohi imeda tuhka ega nõge.

Kasutage mitmeotstarbelist imurit ainult:

- originaalfiltrikotiga.

- originaal-varuosadega, -tarvikute või -erivarustusega.

Tootja ei vastuta võimalike kahjude eest, mis on tingitud seadme mittesihipärasest kasutamisest või valest käitamisest.

Keskkonnakaitse

Pakendmaterjalid on taaskasutata- vad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suuna- ke need taaskasutusse.

Vanad seadmed sisaldavad taaska-sutatavaid materjal, mis tuleks suu-nata taaskasutusse. Palun likvideeri-ge vanad seadmed seetõttu vastavate kogumissüsteemide kaudu.

Filtri ja filtrikoti utiliseerimine

Filter ja filtrikott on valmistatud keskkonna-sõbralikest materjalidest.

Kui need ei sisalda sisseimetud aineid, mida on keelatud panna majapidamisjäät- mete hulka, võib need utiliseerida tavaliste majapidamisjäätmetena.

Märkusi koostisainete kohta (REACH)

Aktuaalse info koostisainete kohta leiate aadressilt:

Valiku kõige sagedamini vajaminevatest varuosadest leiate te kasutusjuhendi lõ-pust.

Varuosi ja lisaseadmeid saate seadme müüjalt või oma piirkonna KÄRCHERi filiaalist.

Garantii

Igas riigis kehtivad vastava volitatud müügiesindaja antud garantiitingimused. Seadmel esinevad tõrked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palun pöörduda müüja või lähima volitatud hool-dustöökoja poole, esitades ostu tõendava dokumendi.

Ohutusalased märkused

• Seda seadet ei tohi kasutada piiratud füüsiliste, sensoorse-te või vaimsete võimetega ini-mesed või kogemuste ja/või teadmisteta isikud; kui siis ai-nult nende ohutuse eest vas-tutava isiku järelevalve all või kui neid on õpetatud seadet kasutama ja nad on mõistnud sellest tulenevaid ohtusid.
• Lastel on lubatud kasutada seadet vaid juhul, kui nad on üle 8 aasta vanad ja kui nende üle teostab järelvalvet mõni nende ohutuse eest vastutav isik või on lapsed saanud temalt juhiseid seadme kasutamise kohta ja mõistnud sellega kaasnevaid ohtusid.
  – Lapsed ei tohi seadmega mängida.
  – Laste üle peab olema järelevalve tagamaks, et nad seadmega ei mängiks.
• Puhastamist ja kasutajahool-dust ei tohi teostada lapsed ilma järelevalveta.
• Hoidke pakendikiled lastele kättesaamatuna - lämbumis-oht!
  – Lülitage masin pärast iga ka- sutamists ja enne iga puhas- tamist/hooldust välja.
• Tuleoht. Årge imege masinasse põlevaid ega hõõgu- vaid esemeid.
• Plahvatusohtlikes piirkonda- des kasutamine on keelatud.

⚠ Elektriühendus

Seadet tohib ühendada ainult vahelduvvoolutoitega. Pinge peab vastama seadme tüübisildil esitatud pingele.

⚠️ Elektrilöögi oht

Võrgupistikut ega pistikupesa ei tohi kunagi puutuda niiskete kä-tega.

Võrgupistikut pistikupesast välja tömmates ärge hoidke kinni ühenduskaablist.

Enne igakordset kasutamist tu- leb kontrollida, et vörgupistikuga toitejuhe oleks kahjustusteta.

Kahjustatud toitejuhe lasta viivitamatult volitatud hooldustöökojal/elektrikul välja vahetada.

Elektriönnetuste vältimiseks soovitame kasutada ettelülitatud rikkevoolu-kaitselülitiga (max 30 mA rakendumise nimivoolutuge-vusega) pistikupesi.

⚠️ Hoiatus

Mõned ained võivad imiõhu kee-rises moodustada plahvatusoht-liku auru või gaasisegu!

Ärge kunagi kasutage imurit järgmiste ainete eemaldami-seks:

• Plahvatusohtlikud või kerges- tisüttivad gaasid, vedelikud ja tolm (reaktiivne tolm)
• Reaktiivne metallitolm (nt alu- miinium, magneesium, tsink) ühenduses tugevasti leelise- liste ja happeliste puhastus- vahenditega
  – Lahjendamata kanged hap- ped ja alused

- Orgaanilised lahused (nt ben- siin, värvilahustid, atsetoon, kütteöli).

Lisaks võivad need ained kah-justada seadme valmistamisel kasutatud materjale.

Kasutusjuhendis olevad sümbolid

⚠️ Oht

Vahetult ähvardava ohu puhul, mis toob kaasa raskeid kehavigastusi või surma.

△ Hoiatus

Võimaliku ohtliku olukorra pu- hul, mis võib põhjustada raskeid kehavigastusi või surma.

Ettevaatust

Võimaliku ohtliku olukorra pu- hul, mis võib põhjustada kergeid vigastusi või materiaalset kahju.

Seadme osad

Jooniseid vt volditaval lehe- küljel!

■ Selles kasutusjuhendis kirjeldatakse eesmisel ümbrisel loetletud mitmeotstarbelist imurit.
■ Joonistel on kujutatud maksimaalset varustust. Olenevalt mudelist on varustuses ja tarnitud tarvikutes erinevusi.
Pakendi lahtipakkimisel kontrollida, kas kõik osad on olemas ning kahjustamata. Transportimisel tekkinud kahjustuste korral palun teavitada toote müüjat.

1 Imemisvooliku ühendus

Joonis B1

→ Imivooliku ühendamiseks puhastamisel.

2 Seadmelüliti (SISSE/VÄLJA)

Joonis B3

→ Positsioon I: Seade on sisse lülitatud. Positsioon 0: Masin on välja lülitatud.

3 Kandekäepide

→ Seadme kandmiseks või seadme pea äravõtmiseks pärast lukustusest vabastamist.

4 Filtrikassett ja vabastusklahv

Joonis E1

Joonis E2

→ Filtri puhastamiseks vajutage vabastusklahvile, klappige filtrikassett välja ja võtke ära.

5 Tarvikute hoiukoht konks

Selles tarvikute hoidikus saab säilitada imiotsakuid ja toitekaablit.

6 Parkimispositsioon

Joonis C1

→ Põrandaotsaku toetamiseks töökatkestuste ajal.

7 Mahuti lukk

Joonis A1

→ Avamiseks tömmake välja, lukustamiseks suruge sisse.

8 Tarvikute hoiukoht mahuti

Joonis D2

→ Selles tarvikute hoiukohas saab hoida imitorusid või muid tarvikuid.

9 Juhtratas

Joonis A1

→ Keerake mahuti ümber, suruge juhtrullikud lõpuni mahuti põhjas olevatesse avadesse.

10 Filterkott

Märkus: Märgpuhastuse korral ei tohi kasutada filtrikotti!

Joonis A 2

→ Soovitus: Peentolmu imemiseks pai-galdage filtrikott.

11 Madalvoltfilter (juba masinas)

Ettevaatust

Töötage alati paigaldatud ma- dalvoltfiltriga, seda nii märg- kui kuivimemise puhul!

12 Ühendusdetailiga imivoolik

Joonis B1

→ Suruge imivoolik seadme liitmikku. Voolik fikseerub asendisse.
→ Väljavõtmiseks vajutage põidlaga riivile ja tömmake imivoolik välja.

Märkus: Tarvikud, nt imiharjad (valikulised), saab torgata vahetult ühendusdetailile ja ühendada need nii imivoolikuga. Mugav puhastamine ka kitsastes ruumides. Eemaldatava käepideme saab vajadusel paigaldada tarviku ja imivooliku vahele. Vt nr 13.

Soovitus: Põranda puhastamiseks torgake käepide imivoolikule.

13 Eemaldatav käepide

Joonis B 1

→ Ühendage käepide imivoolikuga, kuni see fikseerub asendisse.

Joonis B 4

→ Käepideme eemaldamiseks imivoolikult vajutage pöidlaga riivile ja tömmake käepide ära.

Märkus: Kui käepide eemaldada, saab tarvikud torgata ka vahetult imivoolikule. Vt nr 12.

Soovitus: Põranda puhastamiseks torgake käepide imivoolikule.

14 Imemistorud 2 x 0,5 m

Joonis B1

→ Torgake mölemad imitorud kokku ja ühendage käepidemega.

15 Pôrandadüüs (sisendosadega)

→ Kuiva mustuse imemiseks põrandalt torgake põrandaotsakusse kahe harjaribaga sisend.
→ Põrandalt vee pühkimiseks ühendage põrandaotsakusse kahe kummiliistuga sisend.

16 Ühendusdüüs

→ Servade, vuukide, küttekehade ja raskesti ligipääsetavate kohtade jaoks.

Käsitsemine

Ettevaatust

Töötage alati paigaldatud ma- dalvoltfiltriga, seda nii märg- kui kuivimemise puhul!

Enne seadme kasutuselevõttu

Joonis A1

→ Vabastage seadme pea lukustusest võtke ära.
→ Keerake mahuti ümber, suruge juhtrullikud lõpuni mahuti põhjas olevatesse avadesse.
→ Pange seadme pea peale ja lukustage see.

Kasutuselevõtt

Joonis B1

→ Tarvikute ühendamine.
Joonis B2
→ Ühendadage vörgupistik.
Joonis B 3
→ Lülitage seade sisse.

Kuivimemine

Ettevaatust

Töötage ainult kuiva madalvolt-filtriga!

Enne kasutamist kontrollige vigastuste olemasolu filtril ja va-hetage filter vajadusel välja.

Joonis A 2

→ Soovitus: Peentolmu imemiseks pai-galdage filtrikott.

– Filtrikoti täituvus söltub imetud mustusest.
– Peene tolmu, liiva jne puhul tuleb filtrikotti sagedamini vahetada.
– Liiga täis filtrikotid võivad lõhki minna. Vahetage filtrikott õigeaegselt välja!

Ettevaatust

Külma tuha imemine ainult eel-separaatoriga.

Tellimisnr Basic-variant: 2.863-139.0, Premium-variant: 2.863-161.0.

Märgimemine

→ Niiskuse või vedelike imemiseks tuleb kasutada põrandaotsaku õiget sisendit ja ühendada vastav tarvik.

△ Hoiatus

Vahu tekkimise või vedeliku lekkimise korral lülitage masin kohe välja või tõmmake välja toitepistik!

Ärge kasutage filtrikotti!

Märkus: Kui mahuti on täis, sulgeb ujukk sissevõtuava ja seade töötab kõrgematel pööretel. Lülitage seade kohe välja ja tühjendage mahuti.

Töö katkestamine

Joonis B3

→ Lülitage seade välja.
→ Riputage põrandaotsak parkimishoidikusse.

Joonis C1

Töö lõpetamine

→ Lülitage seade välja ja tömmake vörgupistik välja.

Tühjendage paak

Joonis D1

→ Võtke seadme pea ära, tühjendage märja või kuiva mustusega täidetud mahuti.

Seadme ladustamine

Joonis D2

→ Paigutage tarvikud ja toitekaabel seadmesse ja hoidke seadet kuivas ruumis.

Korrashoid ja tehnohooldus

⚠️ Oht

Lülitage enne köiki hooldustöid masin välja ja tömmake vörgupistik välja.

Remonditöid ja töid elektriliste komponentide juures tohib teha ainult volitatud hooldustöökoda.

△ Hoiatus

Ärge kasutage küürimisvahendeid ega klaasi- või universaal-puhastusvahendeid! Ärge sukeldage seadet kunagi vette.

→ Puhastage seadet ja plastmassist tarvikuid tavalise plastmassipuhastusvahendiga.
→ Vajaduse korral loputage paaki ja tarvikuid veega ja kuivatage enne uuesti kasutuselevõtmist.

Madalvoltfiltri puhastamine

Soovitus: Iga kord pärast kasutamist puhastage filtrikassetti

Joonis E1

→ Vabastage filtrikasseti lukustus, klappige kassett välja ja võtke ära, tühjendage filtrikassetis olev mustus prügiämbrisse.
→ Kasutatud madalvoltfiltri puhastamiseks kloppige filtrikasseti vastu prügiämbri serva. Selleks ei ole vaja madalvoltfiltrit filtrikassetist maha monteerida.

Vajadusel puhastage madalvoltfiltrit eraldi.

Joonis E1

→ Vabastage filtrikasset lukust, klappige välja ja võtke välja.

Joonis E2

→ Võtke madalvoltfilter filtrikassetist välja ja kloppige puhtaks.
→ Vajadusel puhastage voolava vee all, ärge hõõruge ega harjake.

Enne kasutamist laske täielikult kuivada.

→ Lõpuks paigaldage seadmesse kuiv madalvoltfilter. Pange filtrikassett seadmesse.

Abi häirete korral

Kahanev imemisvõimsus

Kui seadme imivõimsus muutub nõrgemaks, tuleb kontrollida järgmisi punkte:

→ Tarvikud, imivoolik või imitorud on um-mistunud, eemaldage ummistus kepi-ga.

Joonis A 2

→ Filtrikott on täis: pange kohale uus filtrikott.

Joonis E2

→ Madalvoltfilter on must: võtke filtrikassett välja ja puhastage filtrit (vt ptk „Madalvoltfiltri puhastamine“).
→ Vahetage defektne lamevoltfilter välja.

Tehnilised andmed

Pinge1~50/60 Hz	220 - 240	V
Võimsus P nimi	1000	W
Võrgukaitse (inertne) 10 A
Mahuti maht 20 l
Käepidemega veevõtmi- ne	12 l
Põrandaotsakuga veevõt- mine	10 l
Võrgukaabel H05VV-F	2x0,75
Helirõhupeel(EN 60704-2-1)	72 dB(A)
Kaal (ilma tarvikuteta)MV 4	7,0	kg
Kaal (ilma tarvikuteta)MV 4 Premium	7,3	kg

Tehniliste muudatuste õigused reserveeritud!
