KASUTUSJUHEND NikolaTesla Libra WHA83 ELICA

ET Kasutus ja hooldus

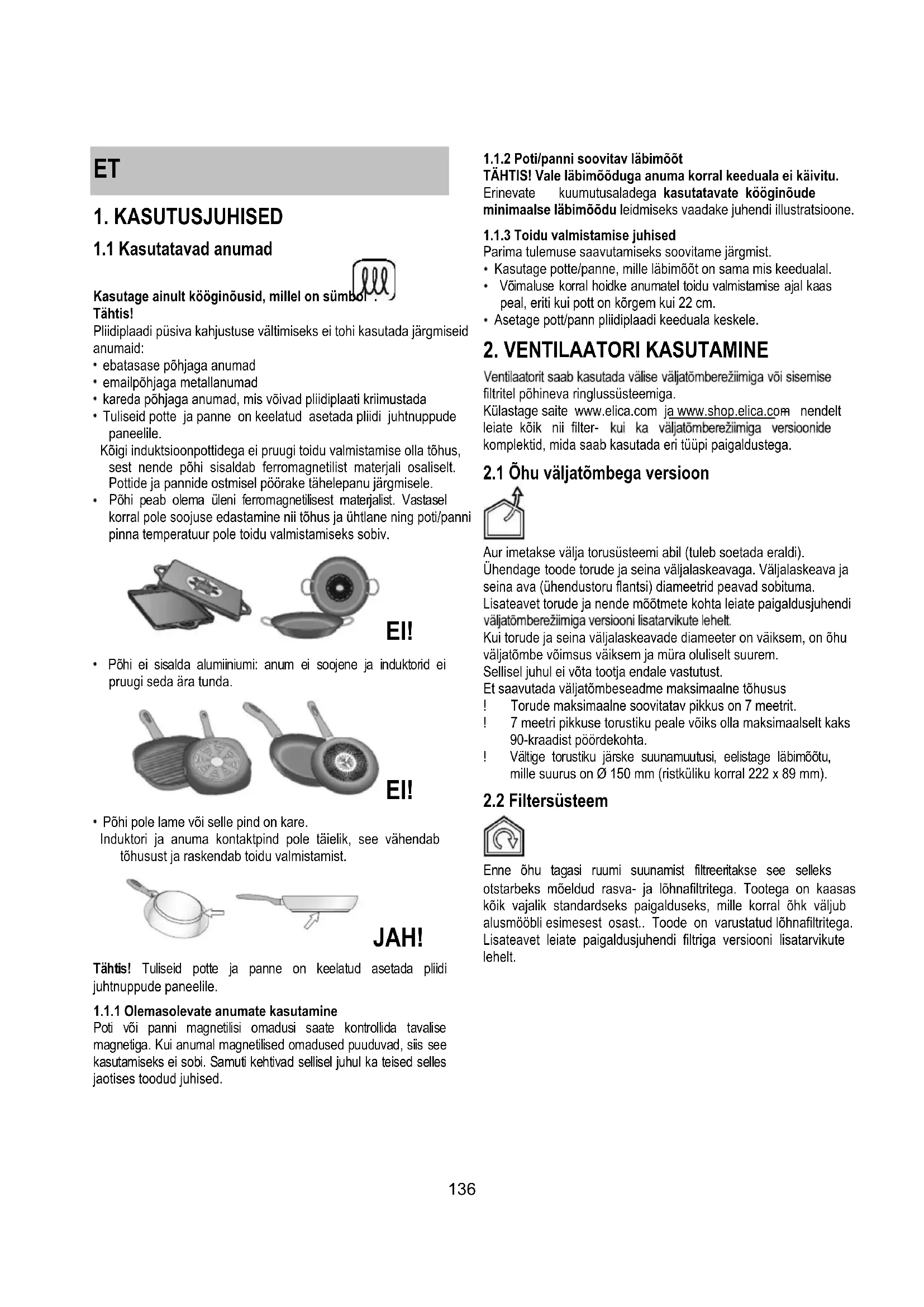

Kasutage ainult kööginõusid, millel on sümbol . Tähtis! Pliidiplaadi püsiva kahjustuse vältimiseks ei tohi kasutada järgmiseid anumaid: ebatasase põhjaga anumad emailpõhjaga metallanumad kareda põhjaga anumad, mis võivad pliidiplaati kriimustada Tuliseid potte ja panne on keelatud asetada pliidi juhtnuppude paneelile. Kõigi induktsioonpottidega ei pruugi toidu valmistamise olla tõhus, sest nende põhi sisaldab ferromagnetilist materjali osaliselt. Pottide ja pannide ostmisel pöörake tähelepanu järgmisele. Põhi peab olema üleni ferromagnetilisest materjalist. Vastasel korral pole soojuse edastamine nii tõhus ja ühtlane ning poti/panni pinna temperatuur pole toidu valmistamiseks sobiv. EI! Põhi ei sisalda alumiiniumi: anum ei soojene ja induktorid ei pruugi seda ära tunda. EI! Põhi pole lame või selle pind on kare. Induktori ja anuma kontaktpind pole täielik, see vähendab tõhusust ja raskendab toidu valmistamist. JAH! Tähtis! Tuliseid potte ja panne on keelatud asetada pliidi juhtnuppude paneelile.

1.1.1 Olemasolevate anumate kasutamine

Poti või panni magnetilisi omadusi saate kontrollida tavalise magnetiga. Kui anumal magnetilised omadused puuduvad, siis see kasutamiseks ei sobi. Samuti kehtivad sellisel juhul ka teised selles jaotises toodud juhised.

1.1.2 Poti/panni soovitav läbimõõt

TÄHTIS! Vale läbimõõduga anuma korral keeduala ei käivitu. Erinevate kuumutusaladega kasutatavate kööginõude minimaalse läbimõõdu leidmiseks vaadake juhendi illustratsioone.

1.1.3 Toidu valmistamise juhised

Parima tulemuse saavutamiseks soovitame järgmist. Kasutage potte/panne, mille läbimõõt on sama mis keedualal. Võimaluse korral hoidke anumatel toidu valmistamise ajal kaas peal, eriti kui pott on kõrgem kui 22 cm. Asetage pott/pann pliidiplaadi keeduala keskele.

2. VENTILAATORI KASUTAMINE

filtritel põhineva ringlussüsteemiga. Külastage saite www.elica.com ja www.shop.elica.com nendelt leiate kõik nii filter- komplektid, mida saab kasutada eri tüüpi paigaldustega.

2.1 Õhu väljatõmbega versioon

Aur imetakse välja torusüsteemi abil (tuleb soetada eraldi). Ühendage toode torude ja seina väljalaskeavaga. Väljalaskeava ja seina ava (ühendustoru flantsi) diameetrid peavad sobituma. Lisateavet torude ja nende mõõtmete kohta leiate paigaldusjuhendi Kui torude ja seina väljalaskeavade diameeter on väiksem, on õhu väljatõmbe võimsus väiksem ja müra oluliselt suurem. Sellisel juhul ei võta tootja endale vastutust. Et saavutada väljatõmbeseadme maksimaalne tõhusus ! Torude maksimaalne soovitatav pikkus on 7 meetrit. ! 7 meetri pikkuse torustiku peale võiks olla maksimaalselt kaks 90-kraadist pöördekohta. ! Vältige torustiku järske suunamuutusi, eelistage läbimõõtu, mille suurus on Ø 150 mm (ristküliku korral 222 x 89 mm).

Enne õhu tagasi ruumi suunamist filtreeritakse see selleks otstarbeks mõeldud rasva- ja lõhnafiltritega. Tootega on kaasas kõik vajalik standardseks paigalduseks, mille korral õhk väljub alusmööbli esimesest osast.. Toode on varustatud lõhnafiltritega. Lisateavet leiate paigaldusjuhendi filtriga versiooni lisatarvikute lehelt.137

Puutetundlikud nupud (TOUCH)

3. Toiduvalmistamise kiiruse ja tõmbekiiruse (-

võimsuse) suurendamine/vähendamine Toiduvalmistamise kiiruse ja tõmbekiiruse (- võimsuse) kuvamine

Kuumutusalade taimeri indikaator aktiivne

Funktsiooni Automatic Heat Up (automaatne kiirkuumutus) käivitus

11. Ventilaatori indikaator aktiivne

Filtrite küllastumismärguande aktiveerimine

12. Ventilaatori valimine/aktiveerimine

Ventilaatori kuva Söefiltri / keraamilise filtri küllastumise märguande kuva Rasvafilter

13. Filtrite küllastuse lähtestamine

14. Ventilaatori automaatfunktsioonide käivitus

3.2 Kuumutusala kasutamine

3.2.1 Enne alustamist peaksite teadma järgmist

Selles kasutusjuhendis kirjeldame peamisi funktsioone. Täielikele juhistele internetis pääsete ligi esimestel lehekülgedel paiknevate QR-koodide kaudu. Kõik selle pliidiplaadi funktsioonid vastavad kõige rangematele ohutusnõuetele. Seepärast võtke arvesse järgmist. Osa funktsioone ei aktiveeru või lülituvad automaatselt välja, kui kuumutusalal potti/panni ei ole või kui see ei ole asetatud kuumutusala keskele. Mõnel juhul funktsioonid lülituvad mõne sekundi pärast automaatselt sisse või välja, kui valitud funktsiooni kasutamiseks on vajalik mõni valik, mida pole tehtud. Enne kuumutusala puudutamist oodake, kuni kuva end välja lülitab.

3.2.2 Kuumutusala kuva

Kuumutusala sümbolite tähendused on järgmised. Kuumutusala on sisse lülitatud

Funktsioon Bridge aktiivne

Funktsioon Temperature Manager (temperatuu rihaldur) aktiivne Pausifunktsioon

Funktsioon Automatic Heat UP (automaatne kiirkuumutus)138

3.2.3 Plaadi omadused

Safe Activation (turvaline aktiveerumine) Pliit lülitub sisse ainult siis, kui kuumutusalal on pott või pann. Kui anumat ei ole või see eemaldatakse, siis soojendamine sisse ei lülitu või lülitub see ise välja. Pot Detector (potituvasti) Toode tuvastab automaatselt ise, kas kuumutusaladel on anum. Safety Shut Down (seiskamine turvakaalutlustel) Turvakaalutlustel on igal kuumutusalal maksimaalne funktsioneerimise aeg, mis oleneb valitud võimsusest. Residual Heat Indicator (jääksoojuse indikaator) Kui üks või mitu kuumutusala lülitatakse välja, kuvatakse vastava ala juures ikka veel tuline olla.

3.2.4 Funktsioneerimine

Märkus. Kõigepealt aktiveerige soovitud kuumutusala. Sisselülitamine:Puudutage korraks kuumutusala / väljatõmbe nuppu ON/OFF (1) : sümbol süttib. Kui hoiate nuppu all, muutuvad mõneks ajaks nähtavaks kõik valitavad funktsioonid, pärast mida jäävad nähtavaks ainult peamised funktsioonid. Teisi funktsioone saab kasutada ja need aktiveeruvad edaspidi seadme kasutamise ajal. Väljalülitamiseks vajutage nuppu ON/OFF (1) uuesti. Kuumutusala valimine Vajutage soovitud kuumutusala valimise/kuva (2) nupule (või libistage üle selle). Võimustase Puudutage ja libistage sõrmega üle valikuriba (3): paremale tõmmates võimsuse tase suureneb; vasakule tõmmates võimsuse tase väheneb. Valitud võimsusetase kuvatakse kuumutusala valimise/kuva alal (2). Saadaval on 9 võimsustaset + lisavõimsuse tase, mida märgib Power Booster). Power Booster) töötab 5 minutit. Pärast seda lülitub tagasi sisse varem valitud võimsus. Bridge Zones (alade ühendamine):Kuumutusaladest FL ( ) ja RL Teisene FR ( ) ja RR Teisene saab tänu funktsioonile Bridge ala, nii et alad teevad koostööd ja töötavad samal võimsusel (kokku 2 ala: 1 vasakul ja 1 paremal). See funktsioon võimaldab toitu valmistada ka väga suurtes pottides ja küpsetusplaatides. Funktsiooni Bridge aktiveerimiseks toimige järgmiselt. Valige korraga need kaks kuumutusala, mida soovite kasutada. Teisese kuumutusala kuvale (2) ilmub süm Valikuribaga (3) saab seadistada võimsuse taseme, mida näidatakse kuval (2) Master Funktsiooni Bridge inaktiveerimiseks tehke läbi sama protseduur, mis aktiveerimisel. Power Limitation (võimsusepiirang) Võimsusepiirangu funktsioon võimaldab seadistada seadme töötama nii, et maksimaalset tarbimist piiratakse. Märkus. Seadistus tuleb teha, siis kui plaat on välja lülitatud, ilma et vajutataks ON/OFF-nuppu (1), pliidiplaadi elektrivõrku ühendamisel või 2 minuti jooksul pärast uuesti elektrivõrku ühendamist. Võimsusepiirangu seadistamiseks toimige nii. Vajutage nuppu (vilgub 2 minuti jooksul pärast toote elektrivõrgu ühendamist). Hoides endiselt all nuppu , vajutage ükshaaval päripäeva kõigi kuumutusalade kuvadele (2), alustades esimesest parempoolsest alast (FR).

Iga vajutuse ajal kuulete lühikest helisignaali. Kui on vajutatud kõigile kuvadele (2), võib nupu lahti lasta. Tagumise vasakpoolse ala (RL) ekraan (2) kuvab üksteise järel C 0 s tähendab, et seadistamisega võib alustada. Valige kuva (2-RL). Kerige valikuriba (3), kuni ekraanil kuvatakse sümbolid C 8 ekraanil (2-FL) kuvatakse parasjagu aktiivset seadistust. 0 = 7,4 kW (vaikeseadistus) 1 = 4,5 kW 2 = 3,1 kW Võimsuspiirangu seadistuse muutmine Vajutage eesmise vasakpoolse (FL) kuva (2). Uue seadistuse tegemiseks kerige valikuriba (3). Tehtud valiku salvestamiseks vajutage ON/OFF-nupp (1) 2 sekundiks alla. Aktiveeritud seadistusest annab märku pikem helisignaal.139

3.2.5 Kaalu kasutamine

23. Töös oleva funktsiooni näidik

24. Kasutatava mõõtühiku näidik

Toode on varustatud toiduainete kaaluga. TÄHTIS Kui kaalu kasutatakse poti või muu nõuga, mille läbimõõt on suurem kui 20 cm, on soovitatav õhupuhasti väljatõmme välja lülitada, et see kaalumist ei mõjutaks. NB! Pott või muu anum peab asuma kaalu keskel nii, et see ei takistaks väljatõmbeala. NB! Maksimaalne kogukaal on 10 kg; kaalumisel võtke arvesse +/ 2 g hälvet. Töötamine

Kaalu sisselülitamiseks puudutage kaalumisala (15) või asetage sellel kaalutav ese. Ekraan (22) aktiveerub, kuvades vastavalt kas nulli või eseme kaalu. NB! Kui kaalumisalal on esemeid, mis eemaldatakse, siis kaal aktiveerub ja eemaldatud eseme kaal kuvatakse miinusmärgiga. Kui aga kaalule lisatakse midagi juurde, kuvab ekraan ainult viimasena lisatud eseme kaalu.

Kaal lülitub automaatselt välja: 2 minuti pärast, kui kaalualalt midagi ära ei võeta 8 minuti pärast, kui kaalualalt võetakse midagi ära

Vaikimisi on kaalu mõõtühikuteks grammid. UNIT (20). Mõõtühik kuvatakse kaalu ekraani all, kuval (24).

Funktsioon ZERO (19) viib näidiku nulli, ükskõik kas kaalualal (15) on või ei ole esemeid. NB! Näidik ZERO (23) lülitub välja hetkel, kui kaalualale pannakse midagi või võetakse sealt ära (sellisel juhul kuvatakse esemete kaalu).

Funktsioon TARE (18) võimaldab kaaluda järjest eri toiduaineid, ilma et neid peaks kaalualalt eemaldama. Nii saab teada iga üksiku toiduaine kaalu ja kogukaalu. Selleks tehke nii. Asetage esimene toode kaalule. Ekraanil (22) kuvatakse kaal

Vajutage nupule TARE (18), kaal läheb ekraanil (22) nulli. Asetage järgmine toode kaalualale. Ekraanil (22) kuvatakse kaal

Vajutage uuesti nupule TARE (18) ja ekraanil (22) kuvatakse

NB! Aineid saab lisada, kuni kaalu maksimaalne koormus on täis. NB! Et mitte arvata kogukaalu hulka anuma kaal, kasutage esimese asjana funktsiooni ZERO (19). NB! Funktsioonist TARE väljumiseks vajutage nupule ZERO (19).

Funktsioon HOLD (17) võimaldab kuvatava kaalu salvestada, et seda hiljem kasutada, liites selle kaalul olevale väärtusele või lahustades sellest. Väärtus jääb mällu seniks, kuni seade välja lülitatakse. Selleks tehke nii. Asetage toiduaine kaalule. Hoidke nuppu HOLD (17) all, kuni ekraanil kuvatav väärtus hakkab vilkuma vilkumine tähendab, et väärtus on meelde jäetud. NB! Nüüd võib kaalutud toiduaine ära võtta ja kasutada kaalu mis tahes muid funktsioone. NB! Pika vajutusega saab salvestada järgmise toiduaine kaalu. Mällu jääb ainult viimane salvestatud kaal. Vajutades mis tahes hetkel nupule HOLD (17), saab näha salvestatud väärtust see ilmub paariks sekundiks vilkuvana ekraanile (23). Kui vajutada selle aja jooksul uuesti nupule HOLD (17), liidetakse salvestatud kaal parasjagu kaalul oleva toiduaine kaaluga.140 Ekraanil (23) kuvatakse kahe väärtuse summa ja näidik HOLD (23) jääb põlema, andes märku, et funktsioon on endiselt aktiivne. Kui vajutate uuesti nupule HOLD (17), lahutatakse salvestatud väärtus ekraanil kuvatavast väärtusest. Ekraanil (23) kuvatakse väärtuste vahe ja funktsioon inaktiveeritakse automaatselt. Näide. Salvestatud kaal: 1 kg Kaalul oleva toiduaine kaal nupu HOLD uuesti vajutamise ajal: 2 kg Kaalude summa, mis kuvatakse ekraanil: 3 kg (1 kg + 2 kg) Kaalude vahe enne funktsiooni inaktiveerimist: 2 kg (3 kg 1 kg)

Funktsioon LOCK (21) blokeerib kaalu kasutamise. Selle funktsiooni korral saab kaalualale asetada asju, ilma et neid kaalutaks. Funktsiooni aktiveerimiseks hoidke nuppu LOCK (21) all, kuni kaalu ekraan lülitub välja. Funktsiooni inaktiveerimiseks tehke sama: hoidke nuppu LOCK (21) all, kuni kaalu ekraani lülitub sisse. NB! 30 minutit pärast funktsiooni LOCK aktiveerimist lülitub kaal välja ja funktsioon LOCK inaktiveerub.

3.3 Väljatõmbesüsteemi kasutamine

Puudutage korraks kuumutusala / väljatõmbe nuppu ON/OFF (1) : sümbol süttib. Väljalülitamiseks puudutage nuppu uuesti. tamine Ventilaatori aktiveerimiseks puudutage valikuala (12). -võimsus) Ventilaatoril on 3 võimsustaset. Puudutage ja libistage sõrmega üle valikuriba (3): paremale, et ventilaatori tõmbekiirust suurendada, ja vasakule, et seda vähendada. Valitud tõmbekiirus kuvatakse valimise/kuva alal (12). Power Booster (lisavõimsus) Pliidil on 2 täiendavat võimsustaset (lisaks 3 tasemele). Power Booster (lisavõimsus) 1: aeg 15 minutit Power Booster (lisavõimsus) 2: aeg 5 minutit Pärast seda lülitub uuesti sisse varem valitud tase. Libistage sõrmega üle valikuriba (3), et aktiveerida funktsioon Power Booster (lisavõimsus) 1 (mis on võimsam kui tase 3). Power Booster (lisavõimsus) 1 kuvatakse valimise/kuva alal (12): vilgub nr (4). Libistage sõrmega üle valikuriba (3), et aktiveerida funktsioon Power Booster (lisavõimsus) 2 (mis on võimsam kui tase 3). Power Booster (lisavõimsus) 2 kuvatakse valimise/kuva alal (12): sümbol vilgub.141

õimsuse tase Toiduvalmistamise tüüp Kasutus (vastavalt kogemustele ja harjumustele) Max võimsusel Kiire soojendamine Toidu temperatuuri kiireks tõstmiseks vee viimiseks keemistemperatuurile või söögi vedelike kiireks soojendamiseks 8 9 Praadimine, keetmine Pruunistamiseks, toiduvalmistamise alustamiseks, külmutatud toodete praadimiseks, kiireks keetmiseks

Pruunistamine, praadimine, keetmine, grillimine Pruunistamiseks, keemistemperatuuril hoidmiseks, grillimiseks (lühiajaliselt 5 10 minutit) Suurel võimsusel 6 7 Pruunistamine, röstimine, hautamine, aeglasel tulel küpsetamine, grillimine Praadimiseks, õrnalt keemas hoidmiseks, küpsetamiseks ja grillimiseks (keskmise ajavahemikuga, 10 20 minutit), lisatarvikute soojendamiseks

Küpsetamine, hautamine, praadimine, grillimine Madalal temperatuuril toidu valmistamiseks, kergete mullidega keetmiseks, küpsetamiseks (pikaajaliselt), pastal kreemjaks minna laskmiseks Keskmisel võimsusel

Küpsetamiseks, aeglasel tulel hoidmiseks, tihendamiseks, kreemjaks laskmiseks Pikaajaliseks töötlemiseks (riis, kastmed, praad, kala) koos lisavedelikuga (nt vesi, vein, puljong, piim), pasta keetmiseks

Küpsetamiseks, aeglasel tulel hoidmiseks, tihendamiseks, kreemjaks laskmiseks Pikemaajaliseks töötlemiseks (kogus väiksem kui liiter: riis, kastmed, praad, kala) koos lisavedelikuga (nt vesi, vein, puljong, piim)

Sulatamine, soojas hoidmine, kreemjaks laskmine Või su toidu sulatamiseks Madalal võimsusel

Sulatamine, soojas hoidmine, kreemjaks laskmine Äsja valminud väikese koguse toidu soojana hoidmiseks või nõude soojendamiseks või risoto kreemjaks laskmiseks OFF 0 Toetuspind Pliidiplaat Stand- on jääksoojust, märgitud H-L-O)

Tähelepanu! Enne mis tahes puhastus- või hooldustööd kontrollige, kas keedualad on välja lülitatud ja soojusanduri märgutuli välja lülitunud.

4.1 Pliidiplaadi hooldus

Pliidiplaati peab puhastama pärast igat kasutuskorda. Tähtis! Ärge kasutage abrasiivseid nuustikuid ega traatkäsnu, need võivad klaasi rikkuda. Ärge kasutage keemilisi söövitavaid puhastusvahendeid, nagu ahjuspreid või plekieemaldajad. Laske pärast igat kasutamist pliidil jahtuda ja puhastage see seejärel toidujääkidest ja plekkidest. Kasutage pliidi puhastamiseks pehmet lappi, majapidamispaberit või spetsiaalseid pinna puhastamise tooteid (järgige tootja juhiseid). ÄRGE KASUTAGE AURUPUHASTEID! Tähtis! Kui toiduvalmistamise anumast on pliidiplaadile kogemata sattunud suurem hulk vedelikku, saab selle eemaldamiseks kasutada seadme alumisel küljel asuvat väljalaskeklappi. Nii saab jäägid korralikult eemaldada ja toote põhjalikult ära puhastada. Joonis 1a. Põhjalikumaks puhastamiseks võib alumise vanni küljest ära võtta. Joonis 1b

4.2 Väljatõmbesüsteemi hooldus

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed. Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga. Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

4.2.3 Lõhnafilter (ainult filtreerival versioonil) Joonis 3a-b-c

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad lõhnad.Toode on varustatud lõhnafiltritega. Lõhnafiltrid küllastuvad lühema või pikema aja jooksul, olenevalt toiduvalmistamise tüübist ja rasvafiltri puhastamise korrapärasusest. Neid lõhnafiltreid saab termiliselt ennistada, kui hoida neid iga 2 3 kuu järel 45 minutit 200- kraadises eelsoojendatud ahjus. Õige ennistamine tagab, et filtrid töötavad tõhusalt viis aastat.142
