KASUTUSJUHEND L 1710 FRA Flex

Originaalkasutusjuhend

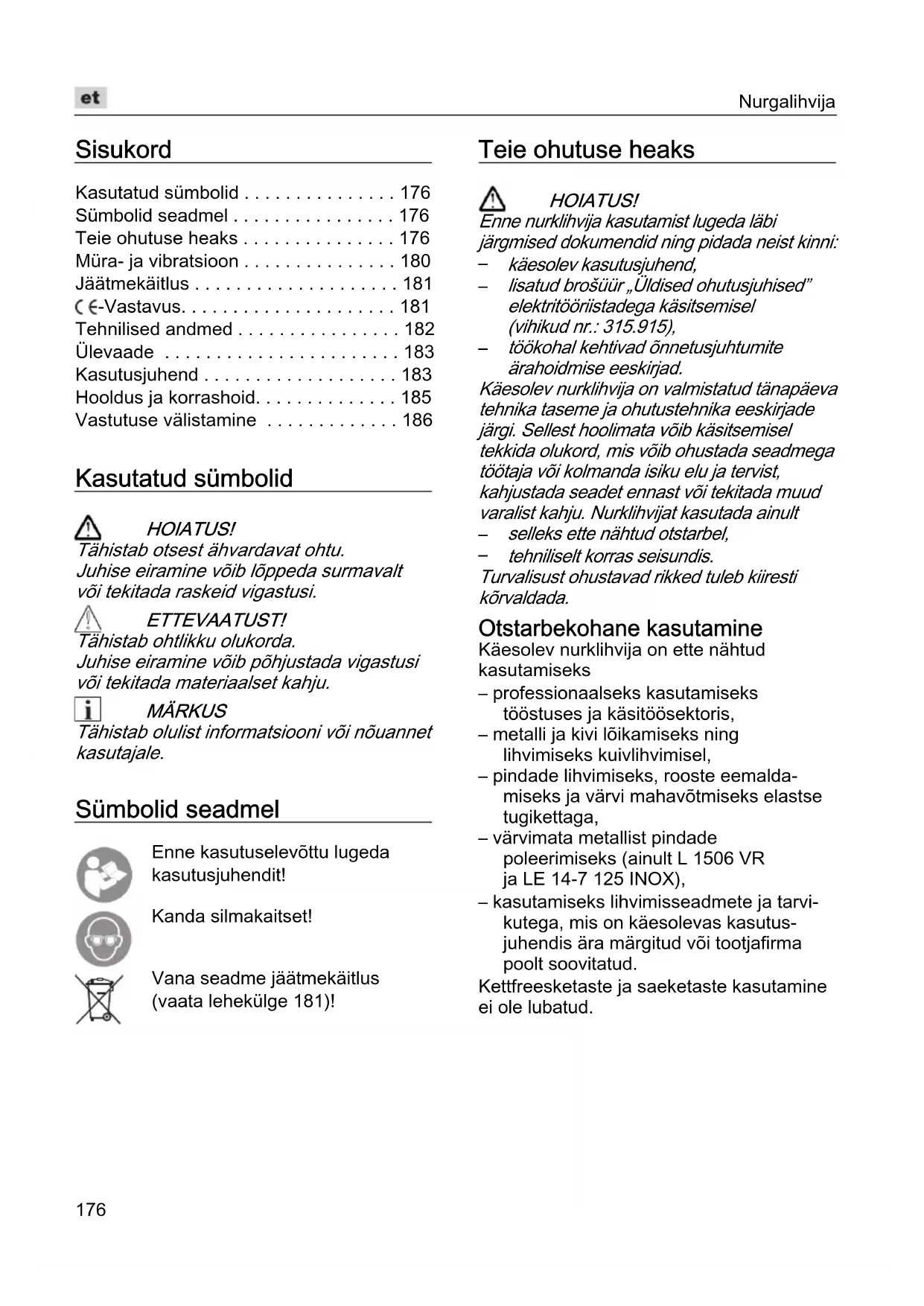

• Sisukord Kasutatud sümbolid p. 176
• Sümbolid seadmel p. 176
• Teie ohutuse heaks p. 176
• Müra- ja vibratsioon p. 180
• Jäätmekäitlus p. 181
• -Vastavus p. 181
• Tehnilised andmed p. 182
• Ülevaade p. 183
• Kasutusjuhend p. 183
• Hooldus ja korrashoid p. 185
• Vastutuse välistamine Kasutatud sümbolid HOIATUS! Tähistab otsest ähvardavat ohtu. Juhise eiramine võib lõppeda surmavalt või tekitada raskeid vigastusi. ETTEVAATUST! Tähistab ohtlikku olukorda. Juhise eiramine võib põhjustada vigastusi või tekitada materiaalset kahju. MÄRKUS Tähistab olulist informatsiooni või nõuannet kasutajale. Sümbolid seadmel Enne kasutuselevõttu lugeda kasutusjuhendit! Kanda silmakaitset! Vana seadme jäätmekäitlus (vaata lehekülge 181)! Teie ohutuse heaks HOIATUS! Enne nurklihvija kasutamist lugeda läbi järgmised dokumendid ning pidada neist kinni: p. 186

käesolev kasutusjuhend,

lisatud brošüür „Üldised ohutusjuhised” elektritööriistadega käsitsemisel (vihikud nr.: 315.915),

töökohal kehtivad õnnetusjuhtumite ärahoidmise eeskirjad. Käesolev nurklihvija on valmistatud tänapäeva tehnika taseme ja ohutustehnika eeskirjade järgi. Sellest hoolimata võib käsitsemisel tekkida olukord, mis võib ohustada seadmega töötaja või kolmanda isiku elu ja tervist, kahjustada seadet ennast või tekitada muud varalist kahju. Nurklihvijat kasutada ainult

selleks ette nähtud otstarbel,

tehniliselt korras seisundis. Turvalisust ohustavad rikked tuleb kiiresti kõrvaldada. Otstarbekohane kasutamine Käesolev nurklihvija on ette nähtud kasutamiseks – professionaalseks kasutamiseks tööstuses ja käsitöösektoris, – metalli ja kivi lõikamiseks ning lihvimiseks kuivlihvimisel, – pindade lihvimiseks, rooste eemalda- miseks ja värvi mahavõtmiseks elastse tugikettaga, – värvimata metallist pindade poleerimiseks (ainult L 1506 VR ja LE 14-7 125 INOX), – kasutamiseks lihvimisseadmete ja tarvi- kutega, mis on käesolevas kasutus- juhendis ära märgitud või tootjafirma poolt soovitatud. Kettfreesketaste ja saeketaste kasutamine ei ole lubatud.Nurgalihvija

Ohutusjuhised HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste mittetäitmise taga- järjel võib tekkida elektrilöök, puhkeda tule- kahju ja/või tekkida rasked kehavigastused. Hoidke kõik ohutusnõuded ja juhised alles, et neid ka hiljem lugeda. Ühised ohutusnõuded lihvimisel, liivapaberiga lihvimisel, poleerimisel, traatharjadega töötlemisel ja lõikamisel (ainult L 1506 VR/LE 14–7 125 INOX): Käesolevat elektritööriista on võimalik kasutada lihvimismasinana, liivapa- beriga lihvimismasinana, abrasiivlõi- kurina, poleerimismasinana ja traathar- jadega töötlemiseks. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjeldustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tule- kahju ja/või tekkida tõsised vigastused. Ühised ohutusnõuded lihvimisel, liiva- paberiga lihvimisel, traatharjadega töötlemisel ja lõikamisel (ainult L 1710 FRA/L 3309 FR/ L 3410 FR/L 3410 VR): Käesolevat elektritööriista on võimalik kasutada lihvimismasinana, liivapa- beriga lihvimismasinana, abrasiivlõi- kurina ja traatharjadega töötlemiseks. Pidage kinni kõikidest seadmega kaasa antud ohutusnõuetest, juhistest, kirjel- dustest ja andmetest. Kui te ei järgi nimetatud õpetusi, võib selle tagajärjel tekkida elektrilöök, puhkeda tule- kahju ja/või tekkida tõsised vigastused.

Käesolev elektritööriist ei sobi poleerimis- masinana kasutamiseks. Kui elektriseadmega tehakse töid, mille jaoks see ei ole ette nähtud, võivad tekkida ohtlikud olukorrad või vigastused. Ärge kasutage tarvikuid, mida tootja ei ole spetsiaalselt selle elektritööriistaga töötamiseks ette näinud või soovitanud. Ainuüksi see, kui te saate tarviku elektri- tööriista külge kinnitada, ei tähenda veel, et sellega saab ka ohutult töötada. Tarviku lubatud pöörded peavad olema vähemalt nii suured, kui on elektritö- öriista maksimaalsed pöörded. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ning ei püsi korralikult paigal. Tarviku välisläbimõõt ja paksus peavad vastama elektritööriista mõõtudele. Valede mõõtmetega tarvikud ei ole piisa- valt kaitstud ning neid ei ole võimalik piisavalt kontrollida. Keermestatud sabaga tarvikud peavad spindli keermega täpselt sobima. Flantsi abil monteeritavate tarvikute puhul peab tarviku siseava läbimõõt vastama flantsi siseava läbimõõdule. Tarvikud, mis ei sobi täpselt teie elektritö- öriista lihvispindliga, ei pöörle ühtlaselt, vibreerivad väga tugevalt ja võivad põh- justada seadme üle kontrolli kaotamise. Ärge kasutage kahjustunud tarvikuid. Iga kord enne kasutust kontrollige tarvikuid, näiteks lihvkettaid ja lihvtaldu pragude või kulumise suhtes, traatharju lahtiste või murdunud traatide suhtes. Kui elektritööriist või tarvik kukub maha, kontrollige üle, ega see ei ole viga saanud, või võtke kasutusele uus tarvik. Pärast tarviku ülekontrollimist ja paigaldamist astuge ise, ja astugu ka kõik teised läheduses viibivad inimesed pöörleva tarviku juurest eemale ning laske seadmel maksimaalsete pööretega töötada minut aega. Kahjustunud tarvikud purunevad tavali- selt selle katseaja jooksul. Kandke isikukaitsevahendeid. Sõltuvalt töö iseloomust kandke kogu nägu katvat näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kaitsekin- daid või spetsiaalset põlle, mis kaitseb teid väikeste lihvimis- ja materjaliosa- keste eest. Silmi tuleks erinevate tööde puhul kaitsta õhku paiskuvate osakeste eest.Nurgalihvija

Tolmu- ja hingamismask peavad kaitsema töötamisel tekkiva tolmu eest. Pikemat aega müra käes töötamise tagajärjel võib tekkida kuulmiskadu. Hoolitsege selle eest, et teised inimesed jääksid teie tööpiirkonnast ohutusse kau- gusesse. Igaüks, kes siseneb tööpiir- konda, peab kandma isikukaitsevahen- deid. Töödeldava materjali või purunenud tarviku küljest võib üles lennata tükikesi, mis võivad põhjustada vigastusi ka otsesest tööpiirkonnast kaugemal. Tööde teostamisel, kus seade võib kokku puutuda peidetud elektrijuhtmetega või minna vastu seadme enda võrgukaablit, hoidke kinni ainult seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmetega võib pingestada ka seadme metallosad ja põhjustada elektrilöögi. Hoidke võrgukaabel pöörlevatest tarviku- test eemal. Seadme üle kontrolli kaotamisel võib seade võrgukaabli läbi lõigata või minna vastu võrgukaablit ning tõmmata teie käe või käsivarre vastu pöörlevat tarvikut. Ärge pange elektritööriista kunagi enne käest ära, kui tarvik on täielikult seisma jäänud. Pöörlev tarvik võib minna vastu pinda, millele te soovite seda asetada, ning te võite kaotada kontrolli elektritööriista üle. Ärge jätke elektritööriista ühest kohast teise viimise ajaks käima. Teie rõivad võivad kogemata puutuda vastu pöörlevat tarvikut ning tarvik võib teid vigastada. Puhastage regulaarselt oma elektritö- öriista ventilatsiooniavasid. Mootori jahutusventilaator tõmbab korpu- sesse tolmu ning suur kogus metallitolmu võib põhjustada elektrilisi ohtusid. Ärge kasutage elektritööriista süttivate materjalide lähedal. Sädemed võivad need materjalid põlema süüdata. Ärge kasutage tarvikuid, mille jaoks on vaja jahutusvedelikku. Vee või muu jahutusvedeliku kasutamine võib põhjustada elektrilöögi. Tagasilöök ja vastavad ohutusjuhised Pöörleva tarviku (lihvketta, lihvtalla, traat- harja vms) kinnijäämise või kiilumise taga- järjel tekib äkilise reaktsioonina tagasilöök. Blokeerumisel seiskub pöörlev tarvik järsult. Kontrollimatult töötava elektriseadme tarvik hakkab kohas, kus see blokeerus, kiiresti pöörlema tarviku pöörlemissuunale vastu- pidises suunas. Kui näiteks lihvketas haakub või blokeerub töödeldavas materjalis, võib lihvketta serv, mis tungib töödeldavasse materjali, kinni jääda ning murduda või tekitada tagasilöögi. Niisugusel juhul liigub lihvketas kas seadme kasutaja poole või temast eemale, sõltuvalt sellest, kummale poole ketas kinni jäänud kohas pöörles. Niisuguses olukorras võivad lihvkettad ka puruneda. Tagasilöök tekib elektritööriista vale või puuduliku kasutamise tagajärjel. Seda saab vältida sobivate, järgnevalt kirjel- datud ettevaatusabinõude rakendamisega. Hoidke elektritööriistast korralikult kinni ning valige kehale ja kätele niisugune tööasend, mis võimaldab tagasilöögi tekkimisel optimaalselt reageerida. Kasutage alati lisakäepidet (kui see on olemas), et käivitumisel oleks kontroll tagasilöögijõudude või reaktsiooni- momentide üle võimalikult suur. Sobivate ettevaatusabinõude rakenda- misega saavad seadme kasutajad hoida tagasilöögijõudusid ja reaktsioonimo- mente kontrolli all. Ärge kunagi pange kätt pöörleva tarviku lähedale. Tagasilöögi tekkimisel võib tarvik joosta üle teie käe. Vältige oma kehaga seda piirkonda, kuhu elektritööriist tagasilöögi tekki- misel liigub. Tagasilöögijõu mõjul hakkab elektritö- öriist blokeerunud kohas liikuma lihvketta pöörlemisele vastupidises suunas. Eriti ettevaatlik olge nurkade, teravate servade vms piirkonnas. Vältige tarvikute töödeldavalt detaililt eemalehüppamist ja kinnikiilumist. Pöörlev tarvik kiilub nurkades, teravatel servadel ja põrkumisel kergesti kinni. Tagajärjeks on kontrolli kaotamine või tagasilöögi teke.Nurgalihvija

Ärge kasutage ketiga või hammastega saelehte. Nende tarvikute kasutamisel tekib sage- damini tagasilöök või kontrolli kaotamine seadme üle. Konkreetsed ohutusabinõud lihvimisel ja abrasiivlõikamisel Kasutage ainult teie elektritööriista jaoks ette nähtud lihvimisvahendeid ning nen- dele lihvimisvahenditele ette nähtud kaitsekatteid. Lihvimisvahendid, mis ei ole elektri- tööriistaga töötamise jaoks ette nähtud, ei ole piisavalt kaitstud ja on ohtlikud. Nõgusa keskosaga lihvkettad tuleb paigaldada nii, et nende pind ei ulatu kaitsekate serva tasandist kõrgemale. Valesti paigaldatud lihvketas, mis ulatub kaitsekate servast kõrgemale, ei ole kaitsekatega piisaval määral kaetud. Kaitsekate peab olema elektrilise tööriista külge tugevasti kinnitatud ja maksimaalse turvalisuse tagamiseks olema välja reguleeritud nii, et see katab suuremat osa lõikekettast. Kaitsekate aitab kasutajat kaitsta murdunud tükkide eest, lihvkettaga juhusliku kokkupuute eest ning sädemete eest, mis võivad süüdata kasutaja rõivad. Lihvimisvahendeid tohib kasutada ainult sel otstarbel, milleks need on ette nähtud. Näiteks: ärge kunagi lihvige lõikeketta servaga. Lõikeketaste puhul kasutada materjali eemaldamiseks ketta serva. Surve avaldamine küljele võib lihvimis- vahendi ära lõhkuda. Kasutage teie poolt valitud lihvketta jaoks alati õige suuruse ja kujuga tervet kinnitusäärikut. Sobivad äärikud toestavad lõikeketast ja vähendavad lõikeketta purunemise ohtu. Lõikeketta äärikud võivad erineda muude lihvketaste äärikutest. Ärge kasutage suuremate elektritööriistade ärakulunud lõikekettaid. Suuremate elektritööriistade lõikekettad ei ole ette nähtud väiksemate elektri- tööriistadega suurematel pööretel tööta- miseks ja võivad puruneda. Täiendavad konkreetsed ohutus- abinõud abrasiivlihvimisel Vältige lõikeketta kinnikiilumist või liiga tugevalt surumist lõikekettale. Ärge tehke liiga sügavaid lõikeid. Liiga tugevalt lõikekettale surumine kiirendab selle kulumist, see võib kerge- mini kinni kiiluda või blokeeruda, tekita- des tagasilöögi või lihvimisvahendi purunemise. Vältige pöörlevast lõikekettast ette- ja tahapoole jäävat piirkonda. Kui lükkate lõikeketast materjali sees endast eemale, võib tagasilöögi tekkimisel elektritööriist koos pöörleva kettaga teie poole paiskuda. Kui lõikeketas jääb kinni või te katkestate töötamise, lülitage seade välja ja hoidke seda rahulikult seni, kuni see on täielikult seisma jäänud. Ärge kunagi püüdke lõikeketast, mis veel pöörleb, lõikest välja tõmmata, see võib põhjustada tagasilöögi. Selgitage kinnijäämise põhjus välja ja kõrvaldage see. Ärge lülitage elektritööriista uuesti sisse seni, kuni see on materjali sees. Laske lõikekettal kõigepealt saavutada maksimaalsed pöörded, enne kui hakkate ettevaatlikult edasi lõikama. Vastasel korral võib ketas kinni jääda, materjali seest välja paiskuda ja tekitada tagasilöögi. Toestage plaadid või suuremõõdulised materjalid, et vähendada tagasilöögi tekkimise ohtu lõikeketta kinnikiilumisel. Suuremõõdulised materjalid võivad iseenda raskuse all painduda. Materjal tuleb toestada mõlemal pool ketast, ning seda nii lõike lähedalt kui servast. Eriti ettevaatlik olge „taskukujuliste lõigete” tegemisel valmis seintesse või kohtadesse, kus ei ole midagi näha. Lõikamisel võib lõikeketas sisse lõigata gaasi- või veetorusse, elektrijuhtmesse või kuhugi mujale ja põhjustada tagasi- löögi.Nurgalihvija

Eriohutusnõuded liivapaberiga lihvimiseks Ärge kasutage liiga suuri lihvkettaid, vaid pidage kinni tootja poolt lihvketaste suuruse kohta antud juhistest. Lihvkettad, mis ulatuvad üle lihvtalla serva, võivad põhjustada vigastusi, need võivad kinni kiiluda, puruneda või põhjustada tagasilöögi teket. Eriohutusnõuded poleerimiseks (ainult L 1506 VR/LE 14–7 125 INOX): Poleerimiskatte sidumisnöörid peavad olema kinni ja poleerimiskatte küljes ei tohi olla lahtisi osakesi. Peitke sidumisnöörid ära või lõigake need lühemaks. Lahtised, kaasa pöörle- vad sidumisnöörid võivad keerduda ümber teie sõrme või need võivad töödel- davasse detaili kinni jääda. Konkreetsed ohutusabinõud traatharjadega töötamisel Pidage meeles, et traatharjast kukub ka tavalise töö käigus traaditükke välja. Ärge suruge traatidele liiga tugevalt, see koormab traate liialt. Õhku paiskuvad traaditükid võivad kergelt tungida läbi õhukeste riiete ja/või naha. Kui soovitatakse kasutada kaitsekatet, vältige kaitsekatte ja traatharja omava- helist kokkupuutumist. Ketaste ja kaussharjade läbimõõt võib surve ja tsentrifugaaljõudude toimel suureneda. Ohutusalane lisateave Andmeplaadile märgitud pinge peab vastama kohalikule võrgupingele. Spindli lukustust vajutada ainult seiskunud masinal. Müra- ja vibratsioon MÄRKUS A-sageduskorrektsiooniga mürataseme väärtused ja vibratsiooni koguväärtused on antud tabelis „Tehnilised andmed“. Müra- ja vibratsiooni näitajad on saadud EN 60745 kohaselt. ETTEVAATUST! Antud mõõteväärtused kehtivad uute sead- mete kohta. Igapäevases töös müra- ja vibratsiooni näitajad muutuvad. MÄRKUS Käesolevas õpetuses antud vibratsiooni tase on mõõdetud juhendi EN 60745 standarditud mõõtmismeetodi järgi ning seda võib kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. Sobib ka vibratsiooni koormuse esialgseks hindamiseks. Antud vibratsiooni tase kehtib elektrilise tööriista jaoks ette nähtud kasutuste kohta. Kui elektrilist tööriista kasutatakse muuks otstarbeks, muude tarvikutega või ei hooldata nõuetele vastavalt, võivad tekkida kõrvalekalded nimetatud vibratsiooni tasemest. Vibratsiooni koormus võib kogu tööaja lõikes tunduvalt suureneda. Vibratsiooni koormuse täpsel hindamisel tuleks arvestada ka aegu, mil tööriist on välja lülitatud või küll käib, ent sellega ei töötata. See võib vibratsiooni koormust kogu tööaja lõikes tunduvat vähendada. Määrake kindlaks täiendavad kaitsemeet- med kasutaja kaitsmiseks vibratsiooni mõju eest, nt elektrilise tööriista ja tarvikute hool- damine, organiseeritud tööprotsesside korraldamine, püüda alati hoida käed soojad. ETTEVAATUST! Kui helirõhk on üle 85 dB(A), tuleb kanda kuulmiskaitset.Nurgalihvija

Jäätmekäitlus HOIATUS! Vanal seadmel lõigata toitejuhe ära ning teha see nii kasutuskõlbmatuks. Ainult EL riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa direktiivi 2012/19/EL elektri- ja elektroonikaseadmete jäätmete ja selle rahvusliku seaduse rakendamise järgi tuleb koguda kasutatud elektrilisi tööriistu eraldi ning anda need keskkonnasäästlikku jäätmete taaskasutamisele. MÄRKUS Teavet jäätmekäitluse võimaluste kohta saate müüja käest! -Vastavus Kinnitame ainuvastutajana, et „Tehnilised andmed” all kirjeldatud toode on kooskõlas järgmiste direktiivide või normatiivsete dokumentidega: EN 60745 kooskõlas direktiivide 2014/30/EL, 2006/42/EÜ, 2011/65/EL nõuetega. Tehnilise dokumentatsiooni eest vastutav isik: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

(1300) Kaal (ilma toitejuhtmeta) kg 1,9 2,4 1,9 2,2 2,2 2,4 Kaitseklass II/ A-sageduskorrektsiooniga müratase vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon”): Helirõhu tase dB(A)

Vibratsiooni koguväärtus vastab EN 60745 nõuetele (vt „Müra- ja vibratsioon”): Emissiooniväärtus a

pinna lihvimisel m/s

5,46,48,07,07,05,3 Emissiooniväärtus a

liivapa- beriga lihvmisel m/s

Ülevaade Käesolevas juhendis kirjeldatakse erinevaid elektritööriistu. Kujutatud detailid võivad erineda ostetud seadme detailidest. Võtta lahti piltidega lehe- küljed juhendi lõpus. Joon. 1 Spindel 2 Keermega äärik a Kinnitusmutter b Kinnitusäärik 3 Kaitsekate reguleeritav ilma tööriista abita 12 asendit 360°. 4 SoftVib-käepide koos peatamise võtmega Käepide on mõlemale poolele paigal- datav. Lihvketta vahetamiseks pöörata kate peale. 5 Spindli lukustus Spindli lukustamiseks tööriista vaheta- misel. 6 Ajamimehhanismi pea Õhuavaga ja pöörlemissuuna noolega. 7Lüliti Sisse- ja väljalülitamiseks. Pideva töörežiimi positsiooniga. 8 Tagumine käepide 9 Pöörete reguleerimisratas (ainult L 3410 VR, LE 14–7 125, L 1506 VR) 10 Võrgupistikuga toitejuhe (4,0 m) 11 Andmesilt (ei ole pildil kujutatud) Ainult L 1506 VR: 12 Tugialus kinnituskruvidega 13 Käepide 14 Ketta kinnitamise võti Kasutusjuhend HOIATUS! Enne igasuguseid töid nurklihvija juures tõmmata võrgupistik pistikupesast välja. Enne kasutuselevõttu Võtta nurklihvija pakendist välja ja kontrol- lida, et komplekt on täielik ning transporti- misel ei ole tekkinud mingeid kahjustusi. Kaitsekatte paigaldamine HOIATUS! Abrasiiv- ja lõikeketastega töötamisel peab kaitsekate olema alati peal. Joon. Tõmmata võrgupistik välja. Panna kaitsekate peale. Kaitsekatte kinnitusnagad peavad minema ääriku avadesse. Keerata kaitsekatet päripäeva. Keerata saab ainult ühes suunas! Lahtimonteerimine toimub vastupidises järjekorras. Paigaldada käepide Joon. MÄRKUS Elektritööriista kasutamine ilma käepidemeta ei ole lubatud. Käetoe paigaldamine (L 1506 VR) MÄRKUS Elektritööriista kasutamine ilma käepidet/ tugialust paigaldamata ei ole lubatud. Võtta kaitsekate maha. Võtta kruvid või käepide lahti. Joon. Lükata tugialus üles (1.). Keerata kruvid kinni (2.).Nurgalihvija

Tarviku kinnitamine/vahetamine Tõmmata võrgupistik välja. Lihvketta paigaldamine Keerata käepide vastupäeva seadme küljest maha. Keerata katet käepideme juures 180°, kuni see fikseerub (1.). Peatusvõti tuleb nähtavale. Joon. Vajutada spindli lukustusele ja hoida seda allavajutatult (2.). Keerata kinnitusmutter peatusvõtmega spindli küljest laht ja võtta maha. (3.). Lihvketas asetada õigesti sisse. Keerata kinnitusmutter tugiääris üleval- pool, spindlile. Joon. Vajutada spindli lukustusele ja hoida seda allavajutatud asendis. Keerata kinnitusmutter peatusvõtmega kinni. Tööriista tsentrilise kinnituse kontrollimiseks teha proovikäivitus. MÄRKUS Mudelil L 1506 VR keerata kinnitusmutter kinni/lahti kaasasoleva otsmutrivõtmega. Takjakinnitusega talla kinnitamine Võtta kaitsekate maha. Vajutada spindli lukustusele ja hoida seda allavajutatud asendis. Keerata kinnitusmutter peatusvõtmega spindli küljest laht ja võtta maha. Võtta maha kinnitusäärik. Joon. Keerata takjakinnitusega tald päripäeva spindlile ja keerata käega kinni. Lihvpaberi kinnitamine või vahetamine Joon. Asetada lihvpaber takjakinnitusega talla keskele ja suruda kinni. Tööriista tsentrilise kinnituse kontrolli- miseks teha proovikäivitus. Proovikäivitus Panna pistik pistikupessa. Lülitada nurklihvija lülitiga sisse (ilma lukustamata) ja lasta nurklihvijal u 30 sekundit käia. Kontrollida disbalansi ja vibratsioonide suhtes. Lülitada nurklihvija välja. Sisse- ja väljalülitamine Lukustuseta lühirežiim Joon. Lükata lüliti ette ja hoida kinni. Väljalülitamiseks lasta lüliti lahti. Lukustusega püsirežiim Joon. lükata lüliti ette ning lukustada vajutusega esiotsale. Joon. Väljalülitamiseks vajutada lüliti tagaotsale. MÄRKUS Pärast voolukatkestust ei käivitu sisselülitatud seade uuesti. Pöörete eelvalik (ainult L 3410 VR, LE 14–7 125 ja L 1506 VR) Joon. Pöörete seadmiseks valida reguleerimis- rattaga soovitud arvväärtus. MÄRKUS Ülekoormuse või ülekuumenemise korral püsirežiimil töötades alandab seade auto- maatselt pöördeid, kuni seade jahtub piisavalt maha.Nurgalihvija

Reguleerida kaitsekatet Sõltuvalt tööiseloomust saab kaitsekatet reguleerida ilma tööriistata 12 positsiooni 360° ulatuses. ETTEVAATUST! Vigastusoht! Kanda kaitsekindaid. Tõmmata võrgupistik välja. Joon. Keerata kaitsekate ülekande ülaosale märgitud pöörlemissuuna noolele vastupidises suunas vajalikku posit- siooni. Käitus MÄRKUS Pärast väljalülitamist pöörleb lihvketas veel natukene aega. Abrasiivlihvimine HOIATUS! Lõikekettaid ei tohi kunagi kasutada abrasiivketastena. – Kõige efektiivsema töötulemuse annab 20°–40° töönurk. – Liigutada nurklihvijat mõõduka survega edasi-tagasi. Nii ei lähe toorik kuumaks, ei muuda värvi ega teki vagusid. Lõikamine HOIATUS! Lõikamisel kasutada spetsiaalset lõikekatet. Vaata tootja. – Nurklihvija peab pöörlema alati vastas- suunas, vaata joon. . Vastasel juhul võib tekkida kontrollimatu soonest väljajooks. – Mitte vajutada, võngelda ega ajada servi maha. – Etteannet kohandada töödeldava materjaliga: – mida tugevam materjal, seda aeglasemalt. Muud informatsiooni tootja toodete kohta leiate aadressil www.flex-tools.com

Hooldus ja korrashoid HOIATUS! Enne igasuguseid töid nurklihvija juures tõmmata võrgupistik pistikupesast välja. Puhastamine HOIATUS! Metallide töötlemisel või ekstreemsetel tingimustel võib korpuse sisepinnale koguneda elektrit juhtiv tolm. See vähendab kaitseisolatsiooni toimet! Kasutada masinat rikkevoolu kaitselülitiga (rakendusvool 30 mA). Seadet ja ventilatsioonipilusid puhastada regulaarselt. Sagedus sõltub töödeldavast materjalist ja kasutuse kestusest. Korpuse sisepindasid, milles asub mootor, puhastada regulaarselt kuiva suruõhuga. Süsiharjad Nurklihvija on varustatud väljalülituvate süsiharjadega. Väljalülituvate süsiharjade kulumispiiri saavutamisel lülitatakse nurklihvija automaatselt välja. MÄRKUS Kasutada ainult originaalvaruosasid. Võõrfirmade varuosade kasutamisel kaotab tootja garantii oma kehtivuse. Tagumiste õhu sissevooluavade kaudu näeb töö ajal tekkivaid sädemeid. Kui sädemeid tekib väga palju, lülitada nurklihvija kohe välja. Viia seade tootja poolt autoriseeritud klienditeenindusse. Reduktor MÄRKUS Ajamimehhanismi pea juures olevaid kruvisid ei tohi garantiiaja jooksul lahti teha. Sellest mittekinnipidamisel kaotab tootja garantii oma kehtivuse.Nurgalihvija

Remonttööd Remonttöid lasta teha ainut tootja poolt autoriseeritud klienditeeninduses. Varuosad ja tarvikud Muud lisatarvikud, eriti aga lihvkettad, on tootja kataloogides. Joonised ja varuosade nimekirjad leiate meie kodulehelt: www.flex-tools.com Vastutuse välistamine Tootja ja tema esindaja ei vastuta kahju ja töö katkemisest tingitud tulukaotuse eest, mille põhjustab toode või olukord, mis ei võimalda toodet kasutada. Tootja ja tema esindaja ei vastuta kahju eest, mis on tekkinud vale kasutamise või teiste tootjate toodete kasutamise tagajärjel.Kampinis šlifuoklis
