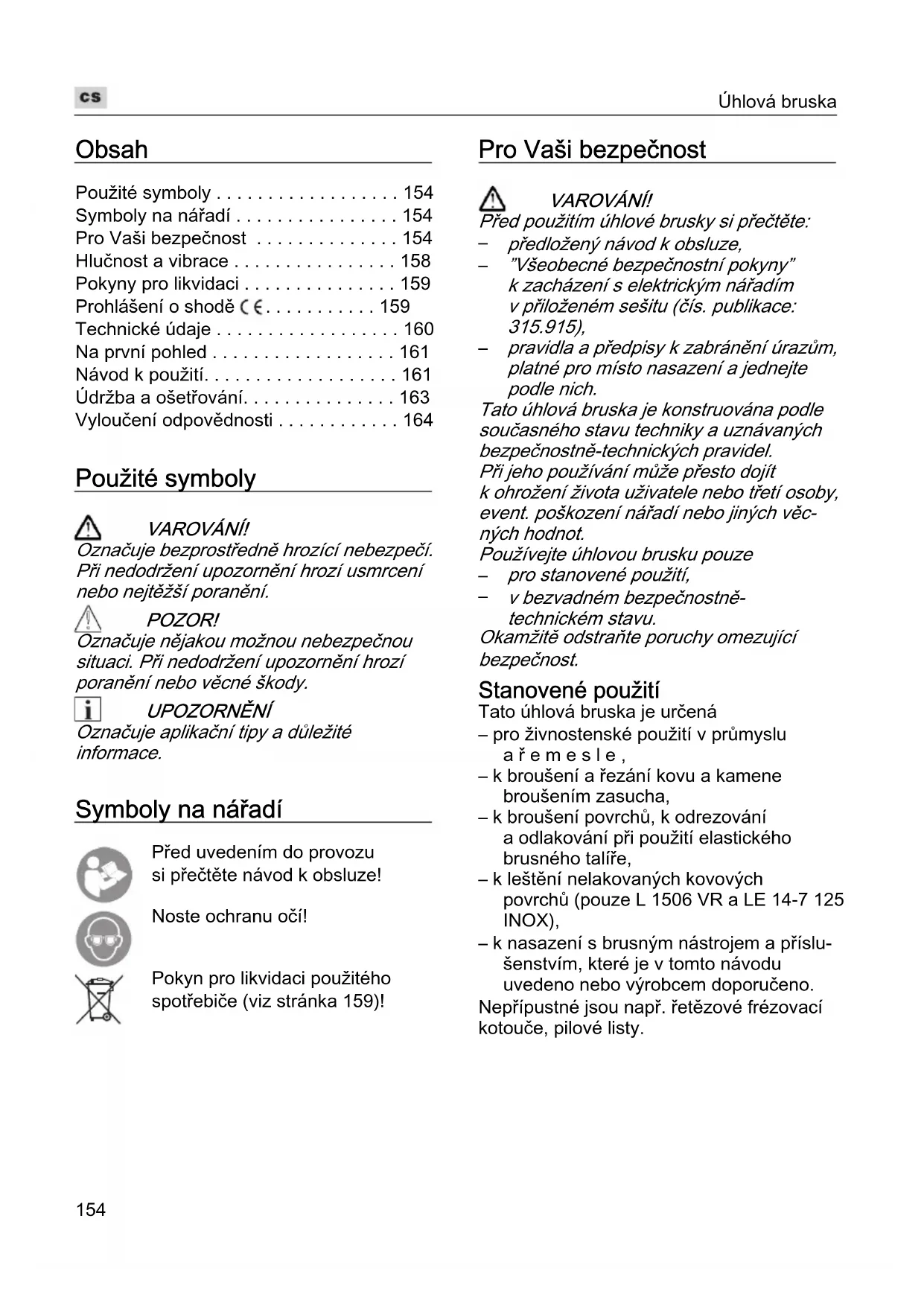

NÁVOD K OBSLUZE L 1710 FRA Flex

Symboly na náradi 154

Pro Vaši bezpečnost 154

Hlučnost a vibrate 158

Pokyny pro likvidaci 159

Prohlášeni o shode (C. 159

Technické udaje 160

Na první pohled 161

Návod k použití. 161

Udrzba a osetrovani. 163

Vyloučeni odpovědnosti 164

Použité symboly

VAROVANI

Oznacuje bezprostrehné hrozici nebezpeci. Pri nedodrzeni upozorneni hroz'usmrcenie nebo nejtezsi poraneni.

POZORI

Oznacuje nejakou moznou nebezpechnou situaci. Pri nedodrzeni upozorneni hrozi poraneni nebo vecné skody.

UPOZORNENI

Oznacuje aplikačni tipy a duležite informace.

Symboly na náradí

Pred uvedenim do provozu si prectete navod k obsluze!

Noste ochranu oči!

Pokyn pro likvidaci použitého spotbrebiče (viz stránka 159)!

Pro Vaši bezpečnost

VAROVANI

Pred pouzitim uhlove brusky si preectete:

• prêdożený námod k obsluze,
  "Vseobecne bezpečnostíPokyny" k zacházení s elektrickým náradím v priloženém sešitu (cís. publikace: 315.915),
• pravidla a predpisy k zabràněni urazüm, platné pro misto nasazení a jegnejte podle nich.

Tato uhlova bruska je konstruovana podle soucasného stavu techniky a uznávanych bezpečnostě-technickůch pravidel.

Pri jeho používání muže presto dojít k ohroženiŽivota uživatele nebo tretí osoby, event. poskození náradi nebo jin'ych včn'ych hodnot.

Používejte Úhlovou brusku pouze

prostanovené pouziti,

• v bezvadném bezpečnostnétechnickém stavu.

Okamžite odstraţe poruchy omezujić bezpečnost.

Stanovené použití

Tato uhlova bruska je urcená

• proživnostenské použití v prùmyslu a rěme s l e,
  -k broušeni a rezání kovu a kamene broušením zausha,
• k broušeni povrchù, k odrezováni a odlakováni pri použiti elastického brusného talíre,
• k lesteni nelakovanych kovovych povrchu (pouze L 1506 VR a LE 14-7 125 INOX),
• k nasazení s brusnám nastrojem a príslušenstvím, které je v toto námodu uvedeno nebo vyrobcem doporučeno.

Nepripustné jsou např. retězové fržovací kotouče, pilové listy.

Bezpečnostní upozorněné

VAROVANI!

Přečte ste všechna bezpečnostní upozorněné a pokyny. Zanedbáni pri dodržovány bezpečnostních upozorněné a pokynu mohou mit za následek uraz elektrickým proudem, požár a/nebo težká poraněné. Všechna bezpečnostní upozorněné a pokyny si do budoucna uschovejte.

Spolecná varovná upozorněni k broušení, smirkování, lestěné, k pracem s dratěnými kartáči a délení (pouze L 1506 VR/LE 14-7 125 INOX):

Toto elektrické náradí je použitelné jako bruska, bruska k broušeni smirkovym papirem, rozbrušovačka, lesticka a pro práce s dratěnými kartáci. Dodržujte vsechna bezpečnostní upozorněni, pokyny, zobrazení a udaje, které jste obdrželi s náradím. Nebudete-li následujíciPokyny dodržovat, múze dojit k urazu elektrickým proudem, požáru a/nebo tězkým poraněním.

Spolecná varovná upozornění k broušeni, smirkoványí, k pracem s drátěnymi kartáci a délení (pouze L 1710 FRA/L 3309 FR/L 3410 FR/L 3410 VR):

Toto elektrické náradí je použitelné jakobruska, bruska k broušeni smirkovymapiřem, Rozbrušovačka a pro prace s dratěnými kartáci.
Dodržujte vsechna bezpečnostní upozorněni, pokyny, zobrazenia a udaje, které jste obdrželi s náradím.
Nebudete-li následujíciPokyny dodržovat, muže dojit k urazu elektrickým povdém, požáru a/nebo těžkým poraněním.
Toto elektrické náradí není vchodné k lestěné. Použiti, pro které není elektrické náradí určeno, mohou způsobit ohrožné a poraněné.
Nepoužívejte Žádné príslušenství, které nebylo vyrobcem určeno a doporučeno specialně pro toto elektrické náradi. Jenom to, ze príslušenství muzete na Vašem elektrickém náradi upevnit, není zárukou Žádného bezpečného použiti.

Připustné otáčky vložného nastroje musí byt nejměne tak vytoké, jako nejvyší otáčky uvedené na elektrickém naradi. Príslušenstvi, které se otáci rychleji než je prípustné, se muže Rozlomit a Rozletět.
Vnejsi prumera tloustka vloznheho nastroje musi odpovidat rozmerovym udajum Vasheho elektrickeho naradi. Nespravnene stanovené vloznene nastroje nelze dostatecné zakryt nebo kontrolovat.
- Nasazovaci nastroje se zavitovou vložkou museji presne licovat na zavit brusného vřetene. U nasazovacich nastrojú, jež jsou montované prostrednictvim prí Ruby, musi prümér otvoru nasazovaciho nastroje licovat na upinací prümér prí Ruby. Vlozné nastroje, které se présne nepohá na brusné vřeteno elektrického naradi, se otáceji nerovnoměrně, silné vibruji a mohou věst ke ztrátě kontroly.
Nepoužívejte Žádné poskozené vložné nastroje. Zkontrolujte pred kázédym použitím nasazovaci nastroje jako brusné kotouče na odstěpky a trhliny, brusné talíře na trhliny, otěr nebo silné opotřubení, drátěné kartáče na uvolné nebo zlomené dráty. Když elektrické nařadi nebo vložný nastroj spadne, zkontrolujte, zda nejsou poskozené nebo použijte nepoškozený vložný nastroj. Když jste vložný nastroj zkontrolovali a nasadili, udržujte sebe a osoby nacházejíci se v blízkosti, mimo rovinu rotujíciho vložného nastroje a nechejté nařadi Jednu minutu bežet s nejvyšími otáčkami.
Poškozené vložné nastroje většinou v teto testovaci době prasknou.
Noste osobni ochranné pomücky. Používejte podle použiti uplnou ochranu obličeje, ochranu oci nebo ochranné bryle. Je-li to adekvátné, noste masku proti prachu, ochranu sluchu, ochranné rukavice nebo speziálné zastěru, ktera Váschrání pred malými brusnými castečkami a castečkami materialu.

Oci se mají chránit pred odletujćimi cizimi tělesy, ktera vznikaji pri ruznych aplikacích. Maska proti prachu nebo ochranná dychaci maska musi filtrovat pracch vznikajći pri použiti. Když jste delsí dobu vystaveni hlasitému hluku, mužete utrpět ztratu sluchu.

Dbejte u jin'ych osob na bezpečnou vzdálenost k Vaši pracovní oblasti. Každý, kdo vstoupí do pracovní oblasti, musí nosit osobní ochranné pomůcky. Ülomky obrobku nebo prasklé vložné nastroje mohou odletět a zpùsobit poraněni také mimo primou pracovní oblast.
Když provádite práce, pri kterych muže vložný nastroj zasáhnout skrytá elektrická vedení nebo vlastnís'tový kabel, uchopte nařadi pouze za izolované plochy rukojeti. Kontakt s vedení pod napětim muže uvest také kovové dily nařadi pod napěti a vest k urazu elektrickým proudem.
Vedte sitovkyabelv dostatecné vzdale-nosti od rotujicich vloznych nastroju. Ztratite-li kontrlu nad naRADim, muze dojit k proznuti nebo zachycenisi toveho kabela Vase ruka nebo paze se muze dostat do otacejiciho se vlozneho nastroje.
Nikdy neodkládejte elektrické náradi dřive, než se uplně zastaví vložný nastroj.
Rotujíci vlozný nastroj se muže dostat do kontaktu s odkladaci plochou, Čímž mužete ztratit kontrolu nad elektrickým nařadím.
Nikdy nenechejte elektrické náradí bežet, zatím co je nosíte. Náhodným kontaktem s rotujícím vložnám nastrojem muže byt zachycen Váš odev a vložný nastroj se muže zavrtat do Vaseho těla.
- Pravidelné Čistěte větráci šterbiny
Vaseho elektrického náradi.
Ventilator motoru vtahuje do telesa prach
a silné nahromaděné kovového prachu
můze zpúsobit elektrické nebezpeči.
Nepoužívejte elektrické náradí v blízkosti hořlavych materialú. Tyto materially mahou jiskry zapálit.

Nepoužívejte Žádné vložné nastroje, které vyžadují kapalné chladici prostředky.

Použití vody nebo jin'ych chladicich prostředku muže vest k urazu elektrickým proudem.

Zpětný raz a príslušné bezpečnostníPokyny

Zpětny raz je náhlá reakce následkem
zaseknutí nebo zablokovány rotujíciho
vložného nástroje, jak je brusné kotouč,
brusné talíř, dratěné kartáč atd.

Tim se nekontrolovatelné elektrické náradí urychí v mistě zablokováni proti směru otáčeni vložného nástroje.

Když se např. brusný kotouč v obrobku zasekne nebo zablokuje, muže se hrana brusného kotouče, ktera vnikla do obrobku zachytit a tím brusný kotouč praskne nebo zpúsobi zpětný raz.

Brusny kotouc se potom pohybuje k obsluhjici osobé nebo od ni, podle smeru otaceni kotouce v miste zablokovani. Brusné kotouce pri tom mohou také prasknout.

Zpětny ráz je následkem nesprávného nebo chybného použiti elektrického naradi. Muže se mu zabránit vhodnymi preventivnimi opatřenimi, jak je následovné popsano.

Drzte dobře elektrické náradí a zaujměte postoj Vašeho těla a paží v poloze, ve které mužete sily zpětného rázu zachytit. Používejte vždy pridavnou rukojet, je-li k dispozici, abyste měli co možná největsí kontrolu sil zpětného rázu nebo reakčních momentů pri rozběhnutí.

Obsluhující osoba muže vhodnymi preventivnimi opatřeními zvládnout sily zpětného razu a reakčné sily.

Nikdy nedávejte Vasi ruku do blízkosti rotujicích vloznych nastrojú. Pri zpětném razu se vlozný nastroj muže pohybovat nad Vasi ruku.
Vyhybeje se svym telem oblasti, do ktere se bude elektrické na radi pri zpětném razu pohybovat. Zpětný raz pohybuje elektrický m na radim opacný směrem k pohybu brusného kotouče v mistě zablokováni.

• Pracujte zejména opatrné v oblasti rohú, ostrych hran atd. Zabrańte tomu, aby se vložné nastroje od obrobku odrazily a zaseknuly.

Rotujicvloznynastroj ma vrozich, na ostrych hranach nebo kdyz odsko cisklon ke vzpriceni. Zpusobi to ztratu kontroly nebo zpětny raz.

Nepoužívejte Žánéřetězové nebo ozubene pilové kotouče.

Takové vlozné nastroje zpùsobuji Často zpětný raz nebo ztratu kontroly nad elektrickým náradím.

Zvlastni bezpečnostn upozorneni k broušeni a rozbrušovani:

• Používejte výhradné brusná tělesa, která jsou schvaléná pro Vase elektrické náradí a ochranny kryt určeny pro tato brusná tělesa.

Brusná tělesa, ktera nejsou určena
pro elektrické náradí, nelze dostatečné
zakráť a jsou nebezpečné.

Zalomené brusné kotouče museji byt namontované tak, aby svou brusnou plochou nepřěcnívaly nad rovinou okraje ochranného krytu. Nesprávně namontovaný brusné kotouč, který vyčníva nad rovinu okraje ochranného krytu, nemůže byt dostatečné krytý.

Ochranny kryt musi byt spolehlivé namontovaný na elektronáradi a pro nejvyší miru bezpečnosti nastavený tak, aby co možná nejmensí cást brusného telesa ukazovala nikrtyk k obsluhujici osobě. Ochranny kryt pomáhá chránit obsluhu préd ulomky, nahodným kontaktem s brusném telesem a tež préd jiskrami, jež mohou vznítit oděv.

Brusná tělesa se směji používat pouze pro doporučené možnosti použiti. Například: Nikdy nebruste bočné plochou rozbrušovacího kotouče.

Rozbrušovaci kotouče jsou určené k ubéru materialu hranou kotouče. Bočni púsobeni sily na tato brusná telesa je muže rozlámat.

Používejte vždy nepoškozené upinací prí Ruby ve správné velikosti a tvaru pro Vámí zvolený brusné kotouč.

Přiruby pro Rozbrušovaci kotouče se mohou lišit od prírub pro jiné brusné kotouče.

Nepoužívejte Žádné opotrebované brusné kotouče od větsích elektrických nařadi.

Brusné kotouče pro větů elektrická nařadi nejsou dimenzované pro vyší otáčky mensích elektrických nařadi a mohou prasknout.

Dal'si zvlastni bezpecnostn upozorneni krozbrusovani:

Zabrańte blokovány iżneho kotouce nebo prilis yvsokému pritlaku. Neprovádejte zadné prilis hluboke rezy. Přetiženi iżneho kotouce zvyšuje namáhány a nachylnost ke zpričeni nebo blokovány a tim možnost zpětného razu nebo zlomení brusného telesa.
Vyhybejte se oblasti pred a za rotujicim rozbrusovacim kotoucem.

Pohybujete-li rozbrušovacim kotoučem v obrobku od sebe, muže v pripadě zpětného razu dojit k odmrstěné elektrického náradí s otáčejćím se kotoučem prímo na Vás.

• Pokud se Rozbrušovaci kotouč vzprićí nebo práci prerusite, vypněte elektrické náradi a držte je v klidu, až se kotouč uplně zastaví.
  Nikdy se nepokousejte vytihnout jeste bezici rozbrušovaci kotouc z rezu, jinak muze dojit ke zpětnému razu.
  Zjistete a odstrahte pricinu vzpricienl.
  Elektrické nářadi znovu nezapínejte,Pokud je rezný kotouc v obrobku.
  Nechejte rezny kotouc nejprove dosanhout jeho plnych otacek, nez budete v rezu opatrnéPokračovat.
  V opacném pripadě se kotouč můze zaháknout, vyskočit z obrobku nebo zpúsobit zpětný raz.
  Desky nebo velke obrobky godeprete, aby se zmensilo riziko zpetneho razu vzpricenym Rozbrusovacim kotoucem. Velke obrobky se mohou svou vlastni hmotnosti prohnout. Obrobek se musi na obou stranach kotouce godepri t a sice jak v blizkosti rezani, tak také na hrané.

Budte zejmena opatrniu "rezu kapsoviteho tvaru"do stavajicich sten nebo jinych oblasti,do kterych neni videt. Zanorujici se rezny kotouc muze pri rezani do plynovych nebo vodovodnich potrubi, elektrickych vedeni nebo jinych objektu zpusobit zpetny raz.

Zvlastni bezpečnostní upozornění k broušeni smirkovým papírem:

Nepoužívejte Žádné prédimenzované brusné kotouče, ale dodržujte udaje vyrobce k jejich velikosti. Brusné kotouče presahujíci brusné talíř mohou zpúsobit poraněni a rovněž věst k zablokovány, roztrhnutí brusného kotouče nebo ke zpětnému rázu.

Zvlastni bezpečnostníPokyny k lestěné (Pouze L 1506 VR/LE 14-7 125 INOX):

Nepripustte zadne volné dily lesticiho navleku, zejmena uvazu. Uvazte nebo zkratte uvazy. Volné, spolurotujici uvazy mohou zachytit Vase presty nebo se zamotat kolem obrobku.

Zvlastni bezpečnostní upozornění k pracím s drátěnými kartáči:

Dbeje na to, ze drateny kartac také bēhem bezného použití ztrácí kousky drátú. Nepretežujte draty prilis vysokym prītlakem. Odletujćí kousky drátu mahou lehce proniknout tenkým oděvem a/nebo pokožkou.
Bude-li doporučen ochranny kryt, zabraťe tomu, aby se ochranny kryt a drátěnékARTač mohly dotýkat. Talířove a hrncové kartáče mohou prītlakem a odstředivými silami zvětsit svůj prümér.

Dal'si bezpečnostní upozorněné

Sit'ové napétí a napét'ové udajena typovém stitku musi byt shodné.
Aretaci vretena stisknete pouze pri zastavenem brusnem nastroji.

Hlučnost a vibrate

UPOZORNENI

Hodnoty hladiny hluku jakoz i celkovou
hodnotu vibraci, vyhodnocené s filtrem A,
si zjistete v tabulce "Technické udaje".
Hodnoty hluku a vibraci byly zjiisteny podle EN 60745.

POZORI!

Uvedene naměrene hodnoty platí pro nová nářadi. Pri Denním nasazení se hodnoty hlucnosti a vibraci mení.

UPOZORNENI

Uroven vibraci uvedená v těchtoPokynech
byla zmeřena měricí metodou stanovenou
normou EN 60745 a lze ji použít k vyajem
nému srovnáí elektrického nárádi.
Je také vchodné pro prědežné odhad
kmitavého namáhány.

Uvedená uroven vibraci representatione hlavní
applkace elektrického nářadi.
Bude-li ovšem elektrické nářadi použito pro
jiné applkace, s odlismými vlozenými nastroji
nebo nedostatečnou udrzbou, muže se
úroven vibraci lišit. Muže to podstatné zvyšit
kmitavé zatízení béhem celé pracovné doby.
Pro presné odhadnutí kmitaveho namáhání
se mají také zohlednit doby, ve kterych
je nářadi vypnuto nebo sice beží,
ale ve skutečnosti se nepoužíva.

Müze to podstatne redukovat kmitavé namáhání bēhem cele pracovní doby.
Stanovte dodatečná bezpečnostní opatréní
k ochraně obsluhy pred učinky vibraci,
jako například: udržba elektrického náradi
a vloženych nastrojú, udržoványi teploty
rukou, organizace prüběhu práce.

POZORI!

Pri akustickem tlaku vetsim nez 85 dB(A) nods ochranu sluchu.

Pokyny pro likvidaci

VAROVANI!

Odstranenim sit'ového kabelu učinte vysloužile náradí nepoužitelným.

Pouze pro země EU Nevyhazujte elektrické náradí do domovniho odpadu!

Podle evropské smernice 2012/19/EU o elektrickych a elektronickych pouzitych spotrebicich a jej realizace do narochniho prava se pouzite elektrické naradi musi sbirat oddelene a dodavat do ekologické recyklace.

UPOZORNÉNÍ

Prohlášeni o shodě (C)

Prohlasujeme na svou vylucnou odpovednost, ze vyrobek popsany v casti "Technické udaje" je v souladu s nasledujicimi normami nebo normativnimi Dokumenty:

EN 60745 podle ustanoveni smernic
2014/30/EU, 2006/42/ES, 2011/65/EU.
Zodpovedny za technické podklady:
FLEX-Elektrowerzeuge GmbH, R & D
Bahnhofstrasse 15, D-71711 Steinheim/Murr

		L1506VR	L170FRA	L3309FR	L3410FR	L3410VR	LE14-7 125 INOX
Typ nářadi Úhlová bruska
Max. Ø brusného nástroje mm 125
Tlouš'tka brusného nástroje mm 1-6
Óložná dira mm 22,23
Závit na vřetenu M14
Otáčky ot./	min	2200-6200	10000 10000 10000	00 2900-	10000	10000	2100-6700
Jmenovité otáčky ot./	min	7100 11700 11000	11700 11700	1700 8600
Přikon(→ 110 V)	W	1200(1200)	1400(1300)	1010(1010)	1400(1300)	1400(1300)	1400(1300)
Hmotnost (bez kabelu)	kg	1,9	2,4	1,9	2,2	2,2	2,4
Třída ochrany		II/□
Hladina hluku vyhodnocéná s filtrem A podle normy EN 60745 (viz "Hlučnost a vibrate"):
Hladina akustického tlaku	dB(A)	86	88	90	84	84	84
Hladina akustického vykonu	dB(A)	97	99	101	95	95	95
Nejistota db		3
Celková hodnota vibrací podle normy s EN 60745 (viz "Hlučnost a vibrate"):
Hodnota emisi ah pri broušeni povrchù	m/s2	5,4	6,4	8,0	7,0	7,0	5,3
Hodnota emisi ah pri broušeni smirkovým papírem	m/s2	3,8	4,1	3,8	5,1	5,1	3,6
Nejistota K	m/s2	1,5

Na první pohled

V toto návodu budou popsánaruzná elektrická náradi.

Zobrazení se mohou v detailech lišit od zakoupeného elektrického nažadi.

Rozevrete prosim vyklapeci strany na konci tohoto navodu.

Obrázek A

1 V r e t e n o

2 Závitová příruba

a Upinací matice

b Upinac pfruba

3 Ochranny kryt

Přestavitelný bez použiti náradí pomoci 12 zarázek na 360^

4 Rukojet' SoftVib s integrovanym klicem

Rukojet' je montovatelná zprava

a zleva. K vymene brusného nastroje odrsoubujte kryt.

5 Aretace vretena

S vystupem vzduchu a šipkou smeru otáčeni.

7 Kolébkový vypínač

K zapnuti a vypnuti.

Se zaskaková polohou pro trvaly provoz.

8 Zadnírukojet

9 Nastavovaci kolečko pro prědvolbu

otáček (pouze L 3410 VR,

LE 14-7 125, L 1506 VR)

10 Sítový kabel 4,0 m se sítovou

zástrčkou

11 Typovy stitek (neni zobrazen)
Pouze L 1506 VR:
12 Uchopovaci kryt s upevnovacimi srouby
13 Rukojet'
14 Klics cepy

Návod k použití

VAROVANI

Pred veskermyi pracemi na uhlové brusce vytáhněte sít'ovou zăstrčku.

Pred uvedenim do provozu

Vybalte uhlovou brusku, zkontrolujte ji na kompletnost dodávky a transportní poškození.

Vytáhněte sit'ovou zástrčku.
- Nasad'te ochranny kryt.

Vystupky na ochranném krytu musi pritom zapadat do vybrani priruby.

Pootočte ochranným krytem ve směru pohybu hodinovych ručíček.
Pootocenji mezné pouze v jeder smeru!
- Demontáž provádejte v opacnémpořadi.

Namontování rukojeti

Obrázek C

UPOZORNENI

Provoz elektrického nárádi bez rukojeti není prípustné.

Namontování uchopovacího krytu (L 1506 VR)

UPOZORNENI

Provoz elektrického nárádi bez rukojeti/ uchopovaciho krytu není pripustné.

• Demontujte ochranny kryt.
  Povolte šrouby nebo rukojet'.

Obrázek D

• Nasunte uchopováci kryt (1.).
  Srouby pevné utahnete (2.).

Upnutí/vyměna nastroje

Vytáhněte sítovou zástrčku.

Montáž brusného kotouče

• Odmontujte rukojet' z náradi otácenim proti sméru otácení hodinovych ručicek.
• Otáčejte krytem na rukojeti o 180^ , až zaskovi (1.).
  Integrovany klic je uvolnén.

Obrázek E

Stiskněte a držte stisknutou aretaci vretena (2.).
Pomoci integrovaného klice odśroubujte proti smeru otaceni hodinovych ručicek upinaci matici z vretena a sundejte ji (3.).
Vložte správnou stranou brusné kotouč.
- Nasroubujte upinaci matici nakruzkem smerem nahoru na vreteno.

Obrázek F

Stisknéte aretaci vretena a držte ji stisknutou.
Pomoci integrovaného klicce pevné utáhněte upinací matici.
Provede zkusebni chod, abystekontrovali vystredene uchyceninastroje.

UPOZORNENI

U nárádi L 1506 VR se povolení/pevné utaženi upinaci matice provádi pomoci prilozeneho klice s Čepy.

Upevnéi talife se suchým zipem

• Demontujte ochranny kryt.
  Stisknéte aretaci vretena a držte ji stisknutou.
  Pomoci integrovaného klice odrsoubujte proti smeru otaceni hodinovych ručicek upinaci matici z vretena a sundeje ji.
  Sundeje upinaci prirubu.

Obrázek G

Talir se suchym zipem nasroubujte ve smeru pohybu hodinovych ruciček na vreteno a pevně jej rukou utáhněte.

Upevnéni nebo vyměna brusného papíru

Obrázek H

Polożte a pritlacte vystrefdehy brusny papir na talír se suchým zipem.
Provede zkusebni chod, abystekontrovali vystredene uchyceninastroje.

Zkušebni chod

Zastréte sit'ovou zástrčku do zásvuyk.
Zapnete kolébkovym vypinačem uhlovou brusku (bez zaskočeni) a nechejte uhlovou brusku cca 30 sekund bežet. Zkontrolujte nevyvaženost a vibrate.
Vypněte uhlovou brusku.

Zapnutí a vypnutí

Posunte kolébkovy vypínač směrem dopředu a pevně jej držte.
K vypnuti kolébkový vypinač uvolněte.

Trvaly provoz se zaskočením

Obrázek J

Posunte kolébkovy vypinač směrem dopředu a stisknutím na prědní konec jej zaskočením zajistěte.

Obrázek K

K vypnutí kolébkový vypínač stisknutím na zadní konec odblokujte.

UPOZORNENI

Po vypadku elektrického proudu se zapnute nárádi znovu nerozběhne.

Předvolba otáček

(pouze L 3410 VR, LE 14-7 125 a L 1506 VR)

Obrázek L

K nastavení pracovních otáček nastavte nastavovaci kolečko na požadovanou hodnotu.

UPOZORNENI

Pri pretizeni nebo prehratv trvalem provozu snizuje naradi automaticky otacky, a' je dostatecnvychlazen.

Přestavení ochranného krytu

K priźpusobení na pracovníkol je och-ranny kryt prestavitelný s 12 zarázkami na 360^ , bez použiti náradí.

POZOR!

Nebezpeci poranenil

Noste ochranné rukavice.

Vytáhněte sit'ovou zástrčku.

Obrázek M

• Otáčejte ochranným krytem proti sipce směru otáčeni na hnaci hlave až do požadované polohy.

Pracovni poukyny

UPOZORNENI

Po vypnuti brusny nastroj jeste krátkou dobu dobíha.

Hrubovaci broušeni

VAROVANI!

Nikdy nepoužívejte rozbrušovaci kotouček hrubovacím broušeni.

• Uhel nastavení 20–40° pronejlepsí ubermaterialu.
• S mirnym pritlakem pohybjte uhlovou bruskou sem a tam. Tim nebude obrobek prilis horky a nedojde k jeho zararveni; kromě toho nevzniknou Žádné rhy.

Rozbrušováné

VAROVANI

K rezání použijte specialni rezací ochranny kryt.

Viz katalog prislustenstvi vyrobce.
- Uhlova bruska musi stale pracovat proti smeru posuvu, viz obrazek A. Jinak vzniká nebezpeci nekontrolovaného vyskočeni z dražky.
-Netlache, nevychylujte, nekmitejte.
- Prizpúsobeni posuvu opracovávanému materialú:
- cim je tvrdsi, tim pomaleji.

Dalsí informace o produktech vyrobce na www.flex-tools.com.

Udržba a ošetřování

VAROVANI

Pred veskermyi pracemi na uhlove brusce vytahnete sitovou zastrchu.

Čistěné

VAROVANI

Pri opracovani kovu se muze pri extrmnim nasazeni ve vnitnim prostoru tulesa usazovat vodiy prach. Snizeni ochranné izolace! Provozujte naradi pres chranic vybavoyan chybovym proudem (vybavociproud 30mA)

Náradí a vetrací stěrbiny pravidelné Čistěte. Četnost Čistěné je závislá na opracovávanémmaterialu a době použivání.

Vnitrni prostor telesa s motorem pravidelné vyfoukeje suchým stlačeným vzduchem.

Uhlikové kartáčky

Uhlová bruska je vybavená vypínacimi uhlíky.

Po dosaženi meze opotbrebeni vypinacich uhliku se uhlová bruska automaticky vypne.

UPOZORNÉNÍ

K vymene pouzivejte pouze originni dily vyrobce. Pri pouziti cizich vyrobku zaniknou zarucni zavazky vyrobce.

Pres zadni vystupni otvory vzduchu lze behem pouziti pozorovat opalovani uhliku. Pri silném opalovani uhliku uhlovou brusku okamzite vypněte. Predejte uhlovou brusku do některé servisné dlny, autorizované vyrobcem.

Převodovka

UPOZORNÉNÍ

Bēhem záruční doby nepovolujte šrouby na hnaci hlave. Pri nedodrženi zaniknou záruční závizaky vyrobce.

Opravy

Opravy necheje vyhradne provadet prostrechnictvim nekteré servisni dinny, autorizované vyrobcem.

Náhradní díly a príslušenství

Dalsi prisluusenstvi, zejmena brusné nastroje, si prevezměte z katalogu vyrobce. Rozložená schémata aseznamy nahradnich dilu majdete na naši webové strancé: www.flex-tools.com

Vyloučeni odpovědnosti

Vyrobce a jeho zastupce neruci za skody a ušly zisk vlivem preruseni obchodni Činnosti, která byla zpúsobena vyrobkem nebo eventuálne nemožnosti jeho použiti. Vyrobce a jeho zastupce neruci za skody, které byly zpúsobeny neodborným použitim nebo ve spojitosti s vyrobyk jinych vyrobcu.

Obsah

Pouzité symboly 165

Symboly na náradi 165

Pre Vašu bezpečnost' 165

Hlučnost' a vibrácia 169

Pokyny pre likvidáciu 170

Prehlasenie o zhode C. 170

Technické udaje 171

Na pry pohl'ad 172

Návod na použitie 172

Udrzba a osetrovanie 174

Pre Vašu bezpečnost'

#

VAROVANIE!

Nepripustné su napr. ret'azové frézovacie kotúče, pilové listy.

Nepoužívajte elektrické náradie v blízkosti horl'avych materialov.

Tieto materially mozu iskry zapalit'.

Používajte vždy pridavnú rukovat', ak je k disposizicii, aby ste mali co možná

najvacsiu kontrlu sil spatneho razu alebo reakcnych momentov pri rozbehu. Obluhujuca osoba moze vchodnymi preventivnymi opatreniami ovladat' sily spatneho razu a reakcné sily.

Dalsie bezpečnostnéPokyny

Pokyny pre likvidáciu

VAROVANIE!

Len pre krajiny EU Nevyhadzujte elektrické náradié do domového oppadu!

Vybal'te uhlovu brusku, skontrolujte kompletnost' dodavky a transporte né poskodenia.

Prevadzka elektrického náradia bez rukovate nie je priustna.

Namontovanie uchopovacieho krytu (L 1506 VR)

UPOZORNENIE

Trvala prevalzka so zaskočením

Obrázok J

Posunte kolieskovy vypinač smerom dopredu a stlačením na predný koniech ho zaskočením zaistite.

Obrázok K

Na vypnutie kolieskovy vypinač stlačením na zadné konec oblokujte.

UPOZORNENIE

Po vypadku elektrického prudu sa zapnuté nárdie znovu nerozbehne.

Predvol'ba otáčok

(Iba L 3410 VR, LE 14-7 125 a L 1506 VR)

Obrázok L

Na nastavenie pracovnych otacok nastavte.
nastavovacie koliesko na pozadovanu
hodnotu.

UPOZORNENIE

Náradie a vetracie štrbiny pravidelne Čistite.
Častost' cistenia je závislá na opracovávanommateriali adobe použivania.

Uhlová brúska je vybavená vypínacími uhlíkmi.
