Toote tüüp	Köögikubu
Bränd	BEKO
Mudel	HCA62321B
Kasutus	Kodumajapidamine küpsetusaurude eemaldamiseks
Kiiruste arv	3 kiirust + turbo (ajutine 4. kiirus)
Turbo funktsioon	Aktiveerimine intensiivseks küpsetamiseks, automaatne naasmine 3. kiirusele 5 minuti pärast
Valgustus	Vahetatavad halogeen- või LED-pirnid (sõltuvalt mudelist)
Juhtimise tüüp	Mehaaniline nuppudega
Väljatõmbe režiim	Väljatõmme (välisõhku) või absorptsioon (ringlus söefiltriga, valikuline)
Rasvafilter	Alumiiniumfilter, pestav nõudepesumasinas või käsitsi (iga 35 töötunni järel maksimaalselt)
Söefilter	Valikuline, vahetada iga 6 kuu tagant (mitte pestav)
Minimaalne paigalduskaugus	65 cm küpsetuspinna ja kubu alumise osa vahel
Toiteallikas	220-240 V ~ 50 Hz (maandatud pistikupesa)
Maksimaalne võimsus	Umbes 200 W (hinnanguline)
Väljatõmbe toru läbimõõt	120 mm või 150 mm
Materjal	Roostevaba teras (satiinviimistlus)
Rasvafiltrite arv	1 (eemaldatav)
Paigalduse tüüp	Seinale või kapi alla, kinnitatakse kruvide ja tüüblitega
Hooldus	Puhastada kappi pehme lapiga ja mitteabrasiivsete vahenditega vähemalt kord kuus
Ohutus	Automaatne väljalülitumine 15 min pärast taimerirežiimis; juhtpaneeli lukustus (puutetundlikel mudelitel)
Vastavus	WEEE, RoHS, EL direktiivid
Varuosad	Filtrid, pirnid, kaugjuhtimispult (sõltuvalt mudelist); remont volitatud teeninduse poolt

Korduma kippuvad küsimused - HCA62321B BEKO

Milline on minimaalne kaugus kubu ja pliidi vahel?

Minimaalne kaugus on 65 cm küpsetusnõude toetuspinnast kubu madalaima osani, olenemata sellest, kas pliit on elektriline või gaasipliit.

Kuidas puhastada rasvafiltrit?

Eemaldage filter, liigutades lukke (joonis 7). Peske seda käsitsi 40-50°C vees nõudepesuvahendiga 15 minutit või nõudepesumasinas. Veenduge, et see on enne tagasipanekut täiesti kuiv. Puhastage seda vähemalt iga 35 töötunni järel.

Kui tihti peaksin söefiltrit vahetama?

Söefilter (valikuline) tuleb vahetada iga 6 kuu tagant. Seda ei saa pesta ega regenereerida. Kasutage ainult originaalfiltreid või tootja soovitatud filtreid.

Kuidas paigaldada kubu väljatõmbeseadmena?

Välisõhku juhtimiseks ühendage 120 või 150 mm läbimõõduga toru kubu väljalaskeavaga ja suunake see välja. Toru peab olema võimalikult lühike ja võimalikult väheste painutustega. Veenduge, et õhku ei juhitaks kanalisse, mida kasutatakse muude suitsude jaoks.

Mida teha, kui kubu ei lülitu sisse?

Kontrollige esmalt, et kubu on vooluvõrku ühendatud ja pistikupesa töötab. Kui ekraan (puutetundlikel mudelitel) midagi ei näita, ühendage kubu 15 sekundiks vooluvõrgust lahti ja seejärel uuesti sisse. Mehaaniliste juhtnuppude puhul veenduge, et valgustuse või kiiruse nupp on korralikult alla vajutatud.

Kuidas kasutada erinevaid kiirusi?

Kubul on 3 kiirust (1=min, 2=keskmine, 3=max) ja turborežiim (4). Vajutage vastavat nuppu (1, 2, 3) turbiini käivitamiseks. Turbokiirus lülitub automaatselt välja 5 minuti pärast, et säästa energiat. Kasutage minimaalset kiirust õrnal küpsetamisel ja turbot tugeva suitsu korral.

Kas ma võin söefiltrit pesta?

Ei, söefiltrit ei tohi pesta. See tuleb vahetada, kui see on küllastunud (umbes iga 6 kuu tagant). Selle pesemine kahjustaks selle filtratsiooniomadusi.

Mida teha, kui valgustus ei tööta?

Enne sekkumist ühendage kubu vooluvõrgust lahti ja oodake, kuni pirnid jahtuvad. Vahetage vigane pirn uue sobiva vastu (vt juhendit). Vältige uue pirni otsest puudutamist kätega. Kui probleem püsib, võtke ühendust volitatud teenindusega.

Kuidas taimerit sisse või välja lülitada?

Puutetundliku juhtimisega mudelitel võib taimer aktiveeruda automaatselt pärast 15 minutit töötamist (vilkuv ekraan). Selle väljalülitamiseks hoidke « + » sümbolit umbes 10 sekundit all või lülitage kubu välja. Mehaanilistel mudelitel taimerit pole.

Kubu teeb müra ja vibreerib, mida teha?

Liigne müra on sageli tingitud valest paigaldusest. Kontrollige, et kubu on kõigi ettenähtud kruvidega seinale kinnitatud ja tasane. Pingutage kõik kinnituskruvid. Veenduge, et filtrid on paigal ja puhtad. Kui probleem püsib, võtke ühendust spetsialistiga.

KASUTUSJUHEND HCA62321B BEKO

Aitāh, et otsusastite Beko toote kasiks. Loodame, et saate parimaid tulemus selle uusima tehnoloogia järgi valmistatud körgkvaliteetse toote abi. Selleks tutvuge enne toote kasutamist hoolikalt kasutsjuhendi ja köigi kaasasolevate dokumentidega ja hoidke need alles. Kui annate toote üle uuele Omanikule, pange kaasa ka kasutsjuhend. Järgige kōiki kasutsjuhendis toodud hoitusi ja juhiseid.

Vötke arvesse, et see kasutusjuhend kehtib ka mitme muu mudeli jaoks. Mudelitevahelised erinevused tuuakse juhendis välja.

Sumbolite selgitus

Selles juhendis kasutatavad sumbolid on jargmised.

i	Oluline teave või kasulikud nõuanded.
!	HOIATUS: Eu ja varaga seotud ohtlike olukor-dade hoiatus.
	Hoiatus tulekahju kohta.
	Hoiatus elektrilögi kohta.
	Kaitseklass elektrilögi eest.

Selle toote on valmistatud keskkonnasobralikus kaasaegses tehases ilma loodst kahjustamata.

1 Olulised ohutus- ja keskkonnaalased juhised

1.1 Üldine ohutus

Olulised ohutusjuhised, lugege hoolikalt
labi ja hoidke alles See jaotis sisaldab
ohutusjuhiseid, mis aitavad Teil kaitsta
ennast ja teisi tulekahju, elektrilooqi, mik
rolaineahju kiirguse lekke, kehavigastuste
ning varalise kahu eest. Nende juhiste ei
ramise korral on garantii kehtetu.

• Beko tooted vastavad kehtivatele ohutusstandarditele; seetottu peab toote voi toitejuhme kahjustuste korral selle edasimuija, teeninduskeskus voi spesialist voi volitatud hooldusettevote ohu valtimiseks need parandama voi asendama. Vigane voi kvalitseerimata isiku poolt tehtud parandustoo vobil olla ohtlik ja voib kasutajale riski tekitada.
  See seade on ette nähtud kasutamiseks majapidamises ja muuks sarnaseks otstarbeks, naiteks:

• personali koojialad kauplustes, kontorites ja muudes tookeskkondades;

• taludes,
  -不留的 - klientide poolt hotellides ja muudes elamistüüpide keskkondades;

• homnikusögiga öomaja tuüpi kesk-konnad.

• Kasutage seadet sihtotstarbeliselt ainult selles juhendis kirjeldatud viisil.

• Tootja ei kanna mingit vastutust seadme ebaotstarbeka paigalduse voi kasutamise tagajärjel tekkinud kahjustuste eest.

• Seadet voivad kasutada üle 8-aastased lapsed ja füusilise, sensoarse voi vaimse puudega voi puuduvate kogemuste ja teadmistega isikud ainult siis, kui neid juhendatakse voi kui nad on moistnud seadme ohutu kasutamise pohimotteid ning voimalikke kaasnevaid ohte.

• Lapsed ei tohi seadmega mängida. Lapsed ei tohi ilma järevalveta seadet puhastada ega hooldada.
• Ohupuhasti alumise pinna ja plidiplaadi pealmise pinna vahelise ala korgus peab olemva vehemalt 65 cm.
• Kui gaasipliidi paigaldamise juhendis on ette nàhtud suurem vahemaa, tuleb Sellega arvestada.
• Veenduge, et Teie vorgutoiteallikas vastab seadme andmesildil esitatud teabele.
• Arge kunagi kasutage seadet, kui toitejuhe voi seade ise on kahjustatud.
• Saate toitejuhtme kahjustusi välṭida, kui Te ei pigista ega painuta seda ega hōrū seda üle teravate servade. Hoidke toitejuhe eemal kuumadest pindadest ja lahtisest leegist.
• Kasutage seadet ainult maandatud pistikupesaga.

HOIATUS: Arge ühendage seadet voolvovorku enne, kui paigaldus on loppenud.

• Asetage seade nii, et pistik oleks alati juurdepääsetav.

1 Olulised ohutus- ja keskkonnaalased juhised

• Arge puudutage valgusteid, kui need on pikka aega tootanud. Kuna valgustid on kuumad, vovad need Teie kasi põletada.
• Järgige valjalaskeōhu valjalaske kohta pädevate asutuste kehtestatud eeskirju (see hoiatus ei kehti ilma lõrita kasutamise kohta).
  Kasitsege seadet ainult pärast poti, panni jms plidiplaadile panemist. Vastasel juhul voib suur kuumus toote mõninagid osi kahjustada.
  Lülitage plidiplaat enne pottide, pan-nide vms. eemaldamist valja.
• Arge jätke pliidplaadile kuuma öli. Kuuma öliga pannid voivad isesuttida.
• Pöörake tāhelepanu omā kardinatele ja katetele, kuna öli vöib toiduvalmistamise ajal (nt frikartulid) suttida.
• Rasyafiltrit tuleb vahetada vahemalt kord kuus. Soefiltrit tuleb vahetada vahemalt kord kvartalis.
• Toodet tuleb puhastada vastavalt kasutusjuhendile. Kui puhastamist ei ole labi viidud vastavalt kasutusjuhendile, viojb tekkida tuleoht.
• Arge kasutage mittetulekindlaid filtermaterjale kaesoleva filtri asemel.
• Kasutage ainult originaalosi või tootja soovitatud osi.

• Arge käsitsege toodet ilma filtrita ja arge eemaldage filtreid toote kasutamise ajal.

• Leegi teekimisel lulitage toode ja toiduvalmistamise seadmed valja.

• Leegi tekkimisel katke see leek ja arge kunagi kasutage leegi kustutamiseks vett.
• Enne iga puhastust ja kui seadet ei kasutata, eemaldage seade vooluvorgust.
• Ohupuhasti keskkonnas esinev alarhki ei tohi ületada 4 Pa (4 x 10 bar), kui samaegselt töötavad elektripliit ja muud tuüpi energia katutavad seadmed.
• Keskkonnas, kus seadet kasutatakse, peavad kutteolil voi gaasil toottavate seadmete, naiteks toasoojendi,heitgaasid olema absoluutset isoleeritud, voi seadmed peavad olema hermeetilised.
• Ohupuhasti lõörühenduse tegemiseks vöib kasutada 120 mm vöi 150 mm labimöduga toru. Suitsutoru ühendus peab olema voimalikult lühike ja voimalikult väheste põvedega.

Lambumisoht! Hoidke koki pakkematerjalid lastest eemal.

ETTEVAATUST: Juurdepääsetavad osad voivad kuumutada, kui neid kasutatakse koos kõgiseadmetega.

• Toote valjalaskeava ei tohi olla ühendatud ohukanalitega, kust leidub muud suitsu.
• Ruumi ventilatsion võib olla ebapiisav, kui elektripliidi òhopuhastit kasutatakse samaegselt gaasi või muu kütusega tõötavate seadmetega (see ei pruugi

1 Olulised ohutus- ja keskkonnaalased juhised

kehtida seadmete kohta, mis juhivad ohku lihtsalt ruumi tagasi).

• Tootele asetatud esemed voivad ümber kikkuda. Arge pange esemeid seadme peale.
• Arge sütitage tuld toote all.

HOIATUS: Enne ðupuhasti paigaldamist eemaldage kaitsekiled.

• Arge kunagi jatke ohpuhasti alla tugevat lahtist leeki, kui see tootab.
• Kasutamise ajal tuleb fritüüridel pidevalt silm peal hoida: ülekuumenenud öli voib leekidesse puhkeda.

1.2 Vastavus elektri- ja elektronikaseadmete jaatmete direktivile ja jaatmete körvaldamine:

Antud toode vastab EL WEEE-direktiivile (2012/19/EU). Toode kannab

elektriliste seadmete jäätmete klassifikationisümbolit (WEEE).

See sümbel năitab, et seda toodet ei tohi selle kasutusea loppemisel koos muude olmejäatmetega körvalidada. Kasutatud

seade tuleb tagastada ametlikku elektriliste ja elektrooniliste seadmete taaskasutuspunktli. Nende kogumissüsteemideleidmiseks poorduge omakohaliku asutuse voi edasimuju poole, kust toodeosteti. lga majapidamine mangib olulist rolli

vana seadme taaskasutusele- ja ringlusse votmine. Kasutatud seadme nouetekohane utiliseerimine aitatb valtida voimalike kahjulikke tagajargi keskkonnale ja inimesto tervisele.

1.3 Vastavus RoHS direktivile:

Antud toode vastab EU RoHS direktiivile (2011/65/EU). Toode ei sisalda direktiivis margitud kahjulikke ja keelatud materjale.

1.4 Pakkeinfo

Toote pakkematerialid on val-mistatud taaskasutatavatest materjaldest vastavalt rahvus

vahelistele keskkonnaalastele oigusaktidele. Arge utiliseerige pakkematerjale koos olme- ja muu prugiga. Viige need kohaliku omavalitsuse poolt ettenahtud pakkematerjalide kogumispunktli.

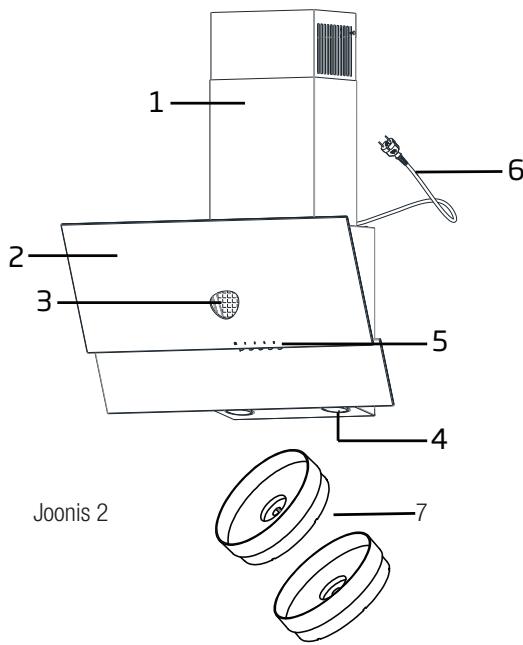

2.1 Ülevaade

1. Lõör
2. Kere
3. Aluminiumist rasvafilter
4. Pliidi valgustus
5. Juhtpaneleel
6. Toitejuhe
7. SÖEFILTER

(HCA62320WH - HCA62320BH)

2.2 Tehnilised andmed

Mudel	HCA62320W	HCA62320B	HCA62330WH	HCA62320BH
Toitepinge ja -sagedus	220-240 V 50 Hz
Lambi võimsus (W)	2 x 3
Mooriorivõimsus (W)	115
Öhuvool (m3/t) - 3. Aste	305
Mootori isolatsioniklass	Klass F
Isolatsioniklass	Klass II

3 Seadme kasutamine

3.1 Kiikluliti kasutamine

Ohupuhasti on varustatud mehaanilise juhtseadisega.

• Nupu,0" vajutamisel iulitatakse ohpuhasti valja.
• Nupu "1" vajutamisel käivatakse öhupusti minimaalse kiirusega sisse.
• Nupu "2" vajutamisel käivatakse öhupuhasti keskmise kiirusega sisse.
• Nupu "3" vajutamisel kāivatakse ñupuhasti maksimaalse kiirusega sisse.

Suurem kiirus tāhendab suurremat ñhuvolu.

• Valgustuse sisselulitamiseks vajutage nuppu ≈₀^内 . Valgustuse vaja lulitamiseks vajutage nuppu uuesti.

Veenduge, et ohupuhasti tootab toiduvalmistamise ajal tohusalt ja madala tootamise muratasema.
- Seadke ventilatori tooaoste vastavalt kogis oleva auru tihedusele. Kasutage korgen taset ainult vajadusel. Madalam ventilatori tooaeste tahendab vaiksemat energia kulu.
Kui kogis on oodata tihedat suitsu, valige eelnevalt korgem ventilataori toaste. Kogu kogis juba levinud suitsu eemaldamiseks on vaja ohupuhastit kauem kasutada.
Lulitage ohpuhasti valja, kui Te seda enam ei vaja.
- Puhastage voi vahetage filter kindlaks märarat ud ajavhemikega, siis suureneb ventilatsioni tohusus ja valistatakse taleoht.

3.3 ōhupuhasti käsitsmine

• Ohupuhasti on varustatud erinevate kiiruseseadetega mootoriga.
• Parima joudluse huvides soovitame tavatingimustes kasutada väksemaid kiirusi ja eriti tugevate toidulöhnade ja auru eemaldamiseks suuremaid kiirusi.

• Ohupuhasti käivitamiseks vajutage soovitud kiirusetaseme klahvi. (1,2,3)

• Toiduvalmistamisala valgustamiseks vajutage valgusklahvi.

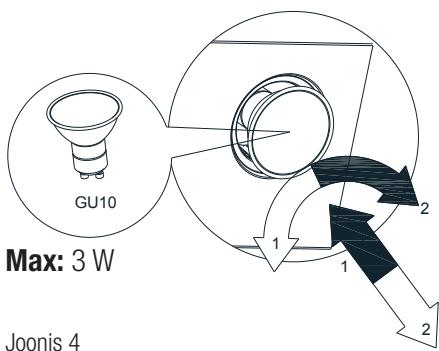

3.4 Valgusti vajavahetamine

Sumbol

Sumbol

Pirni paigaldus

Pirni eemaldus

Uhendage ohupuhasti vooluvorgust lahti. See seade on varustatud 3 W kohtvalgusloodlampidea.

Enne elektripirnide väljavahetamist ühende ge ohupuhasti toiteallikas lahti.

Arge puudusage elektripirne, kui need on kuumad.

Arge puudusagevaljavahetatud elektripirn otse ktega.

Võite hankida lampe volitatud teenusepak-kujalt.

4 Puhastamine ja hooldus

Enne igasuguseid hooldus- voi puhastustoid eemaldage seade vooluvorgust voi lulitage pealuliti voi kaitse valja.

Seadme puhastamist ja filtrite vahetamist käsitlevate sātete eiramine vöib pöhjustada tuleohu. Seetōtu on soovitatav järgida si n toodud juhiseid. Tootja ei vastuta ebasobiva kasutamise tagajärjel tekkinud mootori kahjustuste vöi talekahjude eest.

Puhastage ainult neutraalse vedela puhastusvahendiga niisutatud lapiga. Arge puhastage tooriistade abil. Arge kasutage abrasivseid vahendeid. Arge kasutage alkoholi

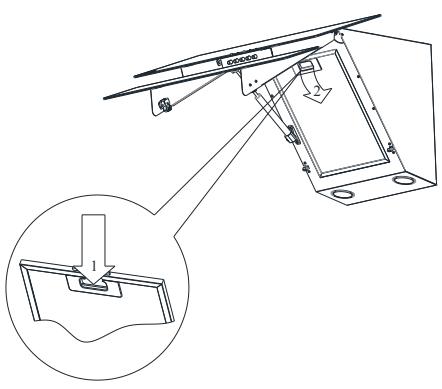

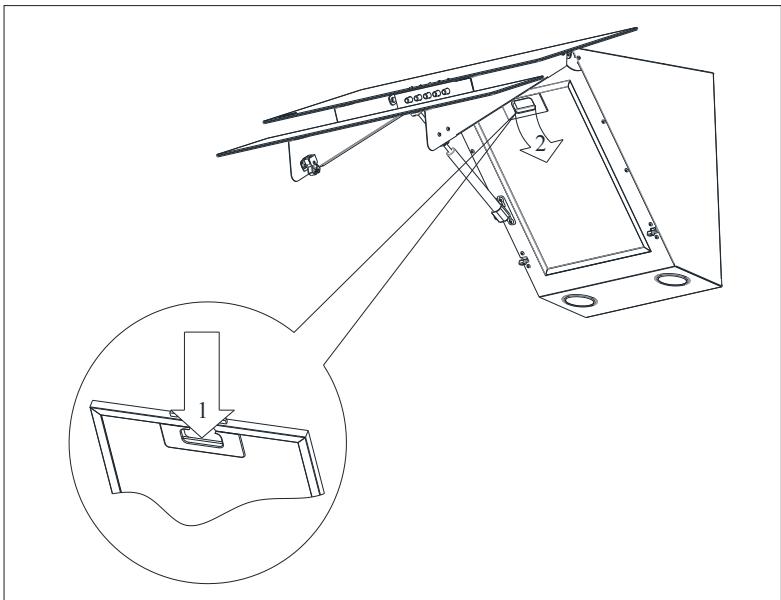

4.1 Alumiainist rasvafiltri puhastamine

See filter püub āhust ōliosakesi. Filtrit soovitatakse tavatingimustes puhasada kord kuus. Esmalt eemaldage selleks rasvafiltrid. Peske filtrad vedela puhasusvahendiga, loputage need veega ja paigaldage tagasi párast kuivatamist. Aluminiumist rasvafiltrite varvus voiv pesemisel muutuda; see on normalne ja te ei pea filtrit vahetama.

Joonis 5

Rasvafiltreid saab pesta nõudepesumasinas.

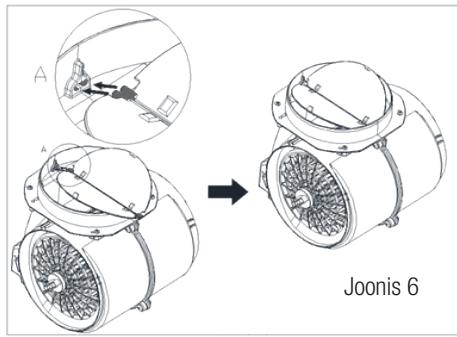

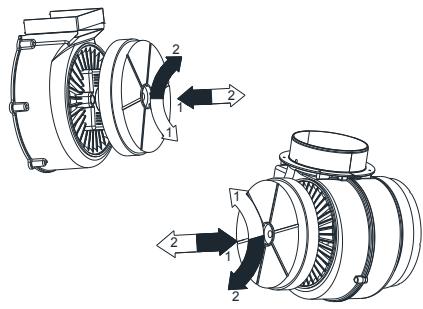

4.2 Söeffiltri väljavahetamine (ohuringluse režiim)

Ohupuhastisse saab paigaldada aktiivsoeffiltri. Söeffiltrit rakendatakse ainult juhul, kui ohupuhasti pole ventilatsionikanaliga ühendatud.

Igal juhul on vaja söeffrit vahetada vähemalt iga kolme kuu tagant.

HOIATUS: Söeffiltrit ei tohi kunagi pesta.

HOIATUS: Söeffilter on saadaval volitatud teenindustes.

5 Seadme sätestamine

HOIATUS

Enne sātestamist palun lugege lábi ohutusjuhised.

HOIATUS

Kruvide voi kinnitusseadme paigaldamata jatmine vastavalt nendele juhistele voib pohjustada elektriohtusid.

5.1 Paigaldustarvikud

1

2

3

Joonis 7

4

5

1- Ohupuhasti
2-Korsten
3-Kasutusjuhend
4- 6x 04,0 x 45 kruvi
5-6x08x40kruvikork

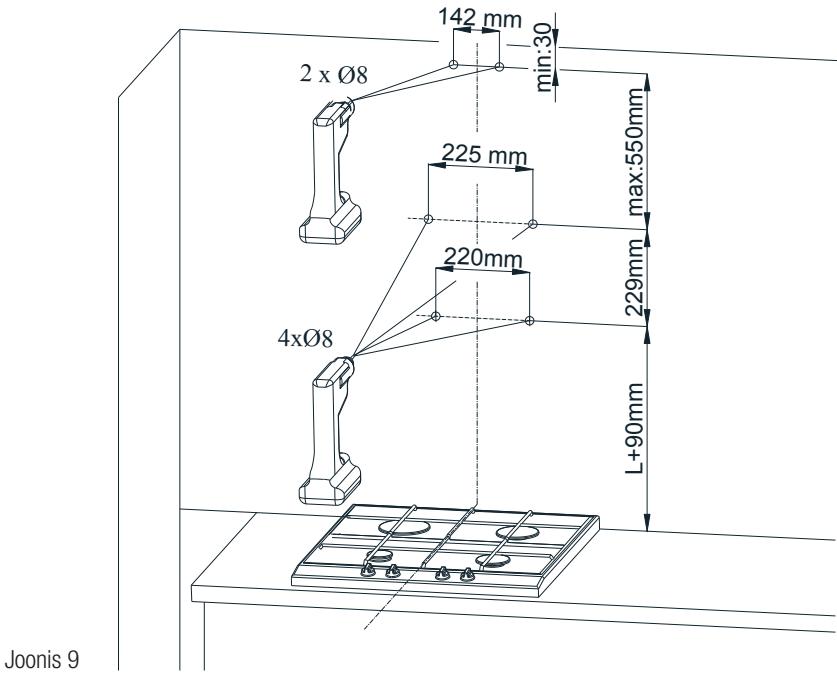

5 Seadme sätestamine

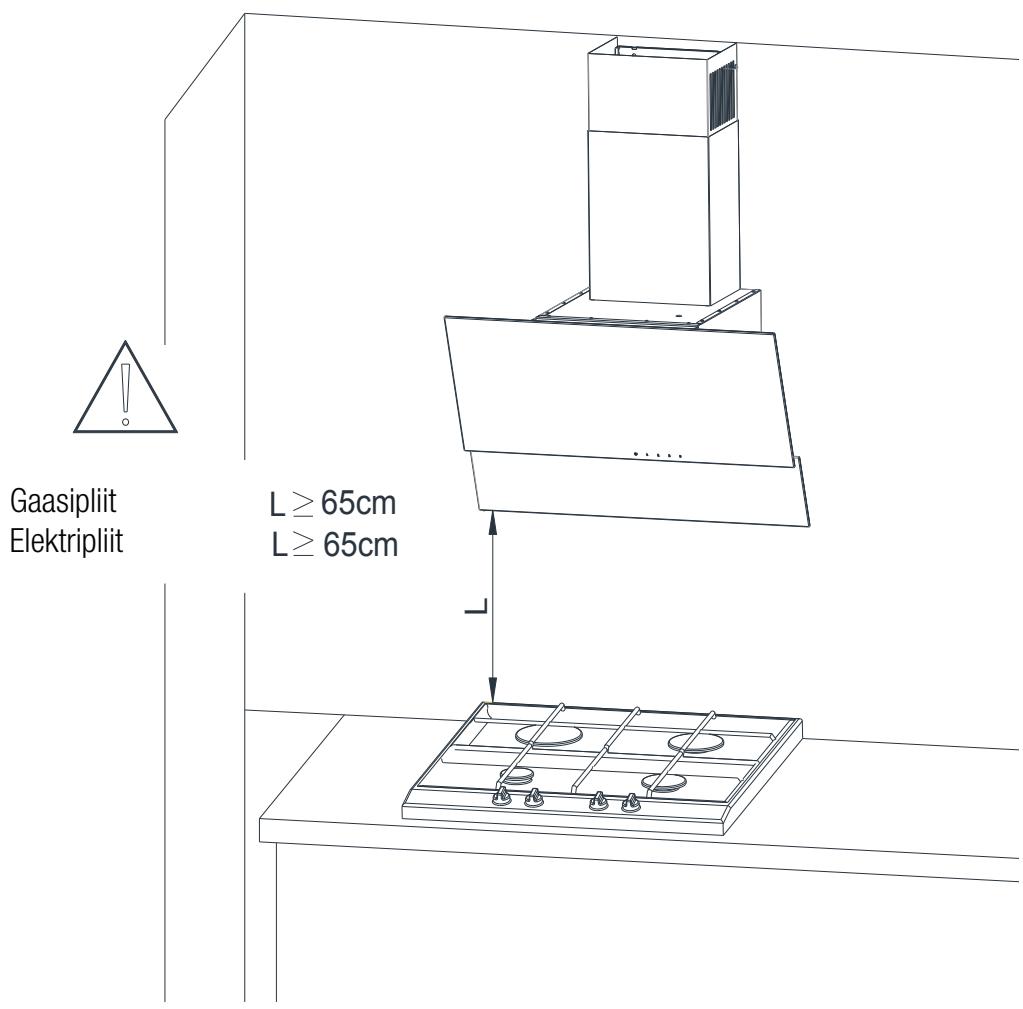

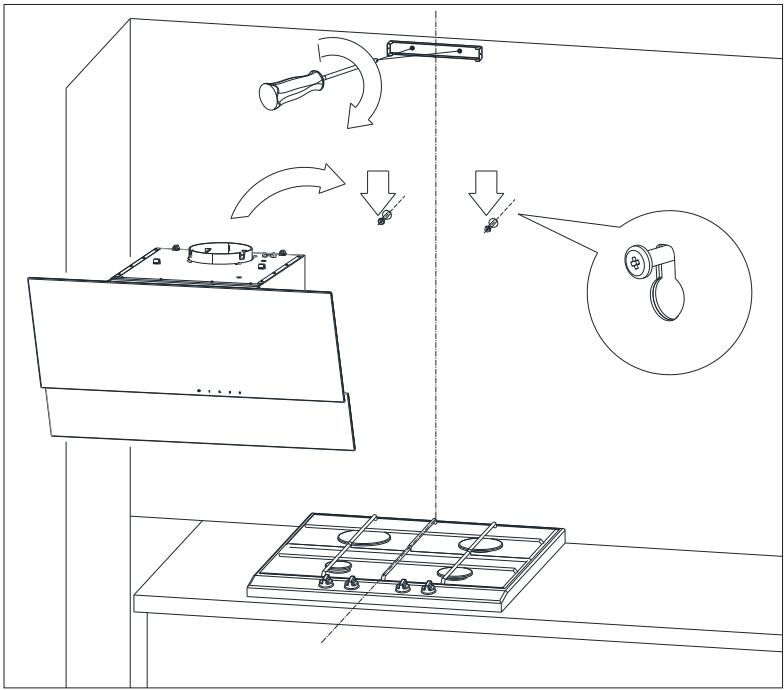

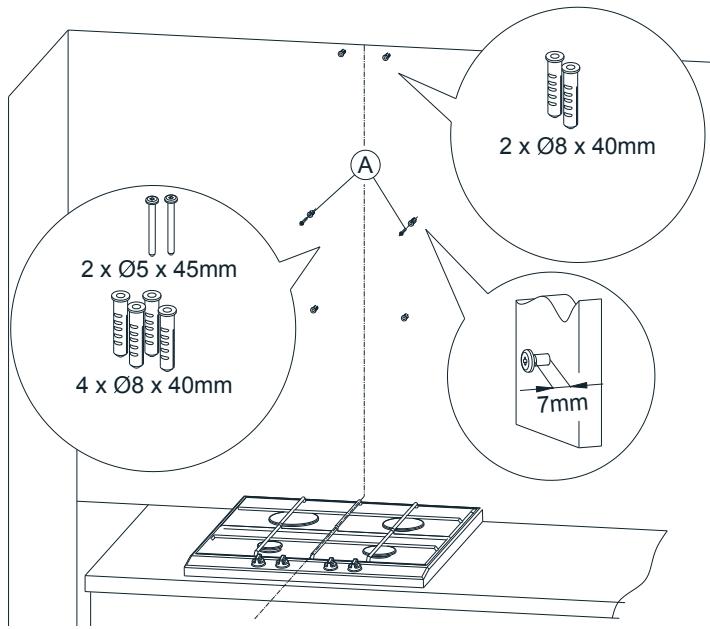

5.2 Seadme paigaldamine

Soovitatav kaugus köögipliidist

Joonis 8

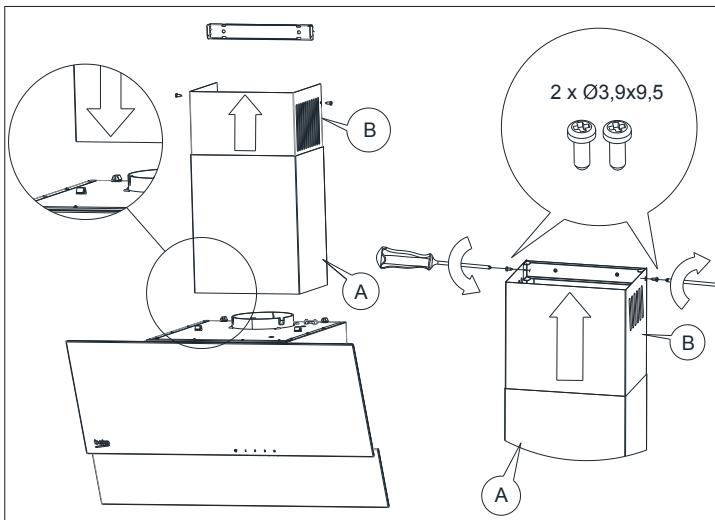

5 Seadme sätestamine

Joonis 10

5 Seadme sätestamine

Joonis 11

Joonis 12

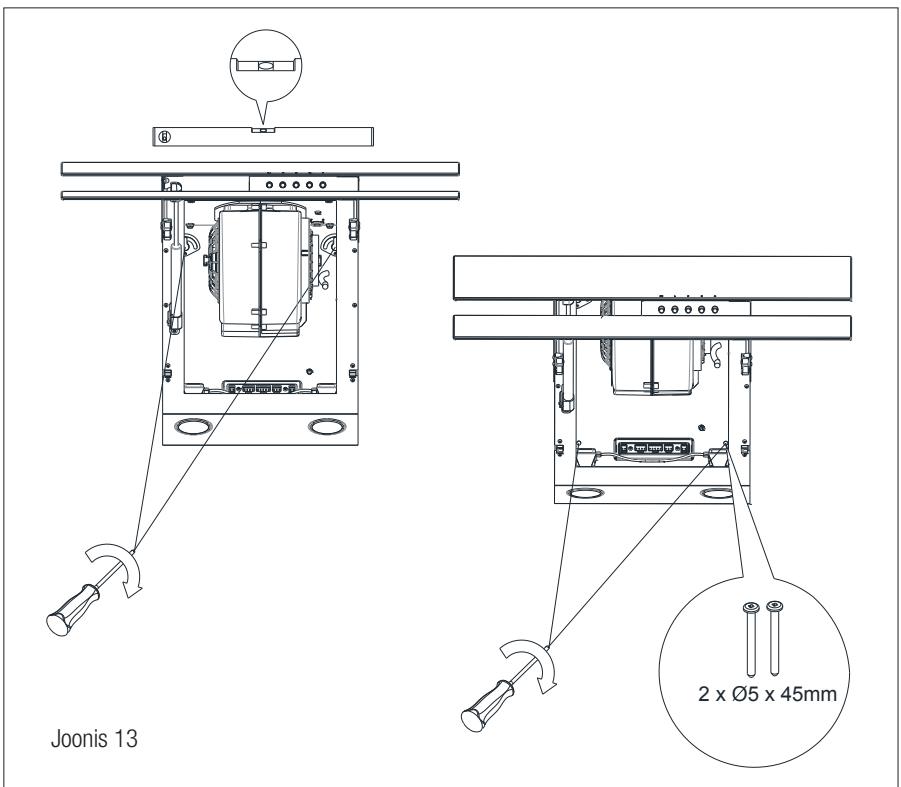

5 Seadme sätestamine

Joonis 14

6 Törkeotsing

Törkeotsing	Pöhjus	Abi
Toode ei tõöta	Kontrollige kaitselülitit.	Kaitselüliti võib ulla väljas, lülitage see sisse.
Toode ei tõöta	Kontrollige elektrühendust.	Vörgupinge peaks olema vahemikus 220–240 V.
Toode ei tõöta	Kontrollige elektrühendust.	Kontrollige, kas muud tooted Teie kõogis tõötavad või mitte.
Valgustus ei tõöta.	Kontrollige elektrühendust.	Vörgupinge peaks olema vahemikus 220–240 V.
Valgustus ei tõöta.	Kontrollige valgustuse lülitit.	Lüliti peaks olema asendis „sees".
Valgustus ei tõöta.	Kontrollige lampe.	Toote lambid ei tohiks olla rikkis.
Toote öhuvött on halb.	Kontrollige alumiiumifiltrit.	Alumniiumist ùlifiltrit tuleks normaaltingimustes puhastada vähemalt kord kuus.
Toote öhuvött on halb.	Kontrollige ùhuava lõörì.	Lõör peaks olema asendis „sees".
Toote öhuvött on halb.	Kontrollige söeffiltrit.	Söeffiltritega toodete puhul tuleks filtrit tavaliselt vahetada iga 3 kuu tagant.
