Tipo de producto	Placa de cocción mixta gas y eléctrica
Marca	Indesit
Modelo	PI950ASIX
Dimensiones (L x P x H)	580 x 510 x 50 mm
Peso	aproximadamente 10 kg
Alimentación	Gas: G20 (gas natural) o G30/G31 (butano/propano); Electricidad: 220-240 V ~ 50-60 Hz
Número de quemadores de gas	4 (1 rápido, 2 semi-rápidos, 1 auxiliar)
Potencia total gas	7,3 kW (máx.)
Número de placas eléctricas	1 placa rápida (opcional según modelo)
Potencia placa eléctrica	1500 W
Encendido	Automático por bujía de encendido
Dispositivo de seguridad	Termopar de seguridad para los quemadores de gas
Material de la superficie	Acero inoxidable
Limpieza	Limpiar con una esponja húmeda y detergente suave; no usar productos abrasivos
Piezas de repuesto	Inyectores, juntas, perillas, termopares disponibles
Reparabilidad	Índice de reparabilidad estimado en 7/10
Clase de eficiencia energética	No especificada
Compatibilidad de gas	G20, G25, G30, G31 (adaptable mediante inyectores)

Preguntas frecuentes - PI950ASIX INDESIT

¿Cómo encender un quemador de gas?

Presione la perilla correspondiente y gírela en sentido contrario a las agujas del reloj hasta la posición máxima. Para los modelos con encendido automático, presione primero el botón de encendido. Si su aparato está equipado con un termopar de seguridad, mantenga la perilla presionada durante 6 segundos después del encendido.

¿Por qué no se enciende mi quemador?

Verifique que la alimentación de gas esté abierta y que los orificios del quemador no estén obstruidos. Asegúrese de que las piezas removibles del quemador estén correctamente montadas. Para los modelos con seguridad, presione la perilla el tiempo suficiente.

¿Cómo ajustar la llama en posición mínima?

Gire la perilla hasta la posición mínima. Si la llama es demasiado pequeña o se apaga, es posible ajustar el by-pass actuando sobre el tornillo de ajuste situado en el vástago del grifo (esta operación debe ser realizada por un profesional).

¿Puedo usar cacerolas de cualquier diámetro?

Respete los diámetros recomendados: para el quemador rápido (R), use cacerolas de 24 a 26 cm; para el semi-rápido (S), de 16 a 22 cm; para el auxiliar (A), de 10 a 14 cm. Las cacerolas no deben sobrepasar el borde de la placa.

¿Cómo limpiar la placa de cocción?

Después de enfriar, limpie con una esponja húmeda y un detergente suave. Seque con un paño seco. Nunca use limpiadores a vapor, productos abrasivos o esponjas metálicas. Para los quemadores, lave las piezas desmontables con agua caliente y jabón.

¿Qué hacer si la llama se apaga accidentalmente?

Gire inmediatamente la perilla a la posición de apagado y espere al menos 1 minuto antes de volver a encender. Si la extinción persiste, verifique que el termopar de seguridad esté limpio y que el quemador esté bien colocado.

¿Puede el aparato funcionar con gas butano o propano?

Sí, pero es necesario adaptar los inyectores. Consulte la tabla de inyectores y reemplácelos por los correspondientes al gas utilizado. Haga realizar esta operación por un técnico autorizado si no es competente.

¿Cómo conectar eléctricamente la placa?

Conecte el cable de alimentación a un tomacorriente con tierra. Si instala sobre un horno, realice conexiones separadas. Respete la tensión y potencia indicadas en la placa de características. Llame a un electricista calificado si es necesario.

¿Puedo usar una placa eléctrica sin cacerola?

No, nunca deje una placa eléctrica encendida sin recipiente. Esto puede dañar la placa y crear un riesgo de incendio. Apague siempre la placa después de usarla.

¿Qué hacer si la placa de cocción no funciona más?

Primero verifique si hay un corte de gas o electricidad. Si el problema persiste, consulte la sección 'Anomalías y remedios' del manual. Si es necesario, contacte al servicio postventa indicando el modelo y número de serie.

MANUAL DE USUARIO PI950ASIX INDESIT

Características de los quemadores e inyectores

Descripción del aparato, 36

Vista de conjunto

Puesta en funcionamiento y uso, 37

Consejos prácticos para el uso de los quemadores

Consejos prácticos para el uso de las placas eléctricas

Precauciones y consejos, 38

Seguridad general

Eliminación

PI 941 A

PI 941 AS

PI 950 A

PI 950 AS

Mantenimiento y cuidados, 39

Interrumpir el suministro de corriente eléctrica

Limpiar el aparato

Mantenimiento de las llaves de gas

Placa de características

Anomalías y soluciones, 40

¡Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, cesión o mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ¡Lea atentamente las instrucciones: contienen información importante sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos). ¡La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas. ¡Las condiciones de regulación se indican en la etiqueta (o en la placa de datos). ¡Este aparato se puede instalar y funciona solo en ambientes permanentemente ventilados de acuerdo a las prescripciones de las Normas Nacionales vigentes. Deben ser respetados los siguientes requisitos:

• El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, realizando una campana o un electroventilador que entre automáticamente en funcionamiento bajo.
• que se enciende el aparato.

En chimenea o tubo de chimenea ramificado (reservado a los aparatos de cocción)

Directamente al exterior

• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2m³/h por cada kilovatio (kW) de potencia instalada.

Ejemplos de aberturas de ventilación para aire comburente

El sistema puede tomar aire del exterior del edificio a través de un conducto de 100 cm², como mínimo, de sección útil, de modo que no pueda ser obstruido accidentalmente. Internacionalmente, complementariamente, como es el caso en la manera indirecta, desde

ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes comunes del inmueble, ambientes con peligro de incendio o dormitorios.

• Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel mayor bajo del suelo (sótanos, etc.). Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de elevar su temperatura a más de 50 °C.

El empotramiento en muebles componibles

Para el buen funcionamiento de la encimera colocada en un mueble o en otro vano, es necesario que este último tenga las características adecuadas.

La encimera empotrable tiene las siguientes características técnicas:

• P941A-P950A: -Categoría II 2H3+ -Clase 3 - Tipo Y
• P941AS-P950AS: -Categoría III 1a2H3+ -Clase 3 - Tipo Y En la figura se muestra el esquema de empotramiento con las dimensiones del hueco para la colocación.

La distancia mínima entre la encimera y la pared posterior debe ser de 60 mm. Si la encimera se empotra cerca de un ángulo, es necesario mantener una distancia mínima con la pared lateral de 100 mm. Las campanas deben ser

instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm.

Cuando debajo de la encimera se encuentre una base con puertas, el funcionamiento de la encimera no está influenciado por la apertura y cierre de dichas puertas.

Colocación sobre una base con horno

Es necesario tomar las precauciones necesarias para asegurar una instalación que responda a las normas vigentes sobre seguridad para las conexiones eléctricas y de gas.

Tanto el cable de alimentación eléctrica como el tubo de gas no deben permanecer en contacto con las partes calientes del revestimiento del horno para evitar sobrecalentamientos.

En el caso de instalación sobre un horno empotrable sin ventilación forzada para enfriamiento, se deben prever las tomas de aire como se muestra en la fig. 8 (entrada desde abajo de 200 cm² como mínimo, salida por la parte

superior de 120 cm² como mínimo) para permitir una adecuada aireación en el interior del mueble (ver la figura).

Además, bajo de la encimera se debe instalar un panel de madera “A” para el aislamiento, colocado a una distancia mínima de 15 mm del revestimiento de la encimera (ver la figura).

Fijación al mueble

La fijación al mueble se debe realizar de la suma manera:

• Monte los ganchos “B” suministrados con el equipo, enroscando parcialmente los tornillos “A” en los orificios correspondientes.
• Coloque la junta selladora "X" suministrada con el equipo, a 5 o 6 mm del borde del hueco

de empotramiento, haciendo coincidir los extremos de la junta sin solaparlos;

• Introduzca la encimera en el hueco, ciéntrela y asegúrese de que el borde se adhiera a la junta;
• Coloque correctamente los ganchos “B” y posteriormente enrosque los tornillos “A” apretando a fondo;

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por

separado, ya sea por razones de seguridad eléctrica, como para poder la eventual extracción del horno.

Sustitución del cable

Utilice un cable de goma del tipo H05RR-F. El conductor amarillo-verde tendrá que ser 2 ÷ 3 cm. más largo que los otros conductores.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la carga indicada en la placa de características. En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad!

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida bajo el valor de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles! ¡El cable no debe sufrir pliegues ni compresiones! ¡El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia)!

¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas!

Conexión de gas

La conexión del aparato a la tubería o a la botella de gas se debe efectuar de acuerdo con lo prescrito por las Normas Nacionales vigentes, solo después de haber verificado que el aparato esté regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo "Adaptación a los distintos tipos de gas". En el caso de alimentación con gas licuado desde botella, utilice reguladores de presión conformes con las Normas Nacionales vigentes.

¡Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 "Características de los quemadores e inyectores"!

Conexión con tubo rígido (cobre o acero)

¡La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato!

En el tubo de alimentación del aparato se incluye una unión en "L" orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato). La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanece en contacto con partes móviles o no quede aplastado.

¡Utilice exclusivamente tubos y juntas estancas conformes a las Normas Nacionales en vigencia.

Control de la estanqueidad

¡Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones realizando una solución jabonosa pero nunca una llama.

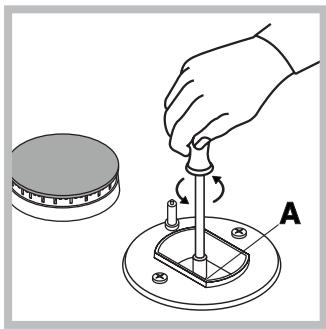

Adaptación a los distintos tipos de gas

Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:

1. Quite las parrillas de la encimera y extraiga los quemadores.

1. Desenrosque los inyectores utilizando una llave tubular de 7 mm y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 "Características de los quemadores e inyectores").

3. Vuelva a colocar las piezas realizando las operaciones en sentido contrario. 4. Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. - Regulación de aire principal de los quemadores

Los quemadores no necesitan de ninguna regulación de aire principal.

• Regulación de los mínimos
• Lleve la llave hasta la posición de mínimo;

1. Quite el mando y gire el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta obtener una pequeña llama regular.
2. Verifique que, girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.
3. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funciona con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación.
4. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente.

¡En el caso de gas licuado, el tornillo de regulación debe enroscarse a fondo! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica. ¡Cuando la presión del gas normal sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

Características de los quemadores e inyectores

Tabla 1				Gas liquido				Gas natural		Gas ciudad (1)
Quemador	Diametro quem. (mm)	Potencia tírmica kW (H.s.*)		By-pass 1/100	injector 1/100	Capacidad * g/h		injector 1/100	Capac. * l/h	injector 1/100	Capac. * l/h
		Nomin.	Reduc.	(mm)	(mm)	G30	G31	(mm)		(mm)
Rápido R (grande)	100	3.00	0.7	40	86	218	214	116	286	285	680
Semirápido S (medio)	75	1.65	0.4	30	64	120	118	96	157	185	374
Auxiliar A (pequeño)	55	1.00	0.3	30	50	73	71	71	95	145	227
Presiones de alimentación	Nominal(mbar) Minima (mbar) Maxima (mbar)					28	37		20		8
						20	25		17		6
						35	45		25		15

• A 15°C y 1013 mbar-gas seco ** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49,47 MJ/Kg Natural P.C.S. = 37.78 MJ/m3 Ciudad P.C.S. = 15,87 MJ/m³ (1) Conforme con la Directiva 90/396/CEE la adaptabilidad al Gas de Ciudad está permitida para aparatos con dispositivo de seguridad contra las fugas de gas. Para la transformación a gas de Ciudad, solicite el kit de inyectores a un Centro de Asistencia Técnica.

PI 941 A PI 941 AS

PI 950 A PI 950 AS

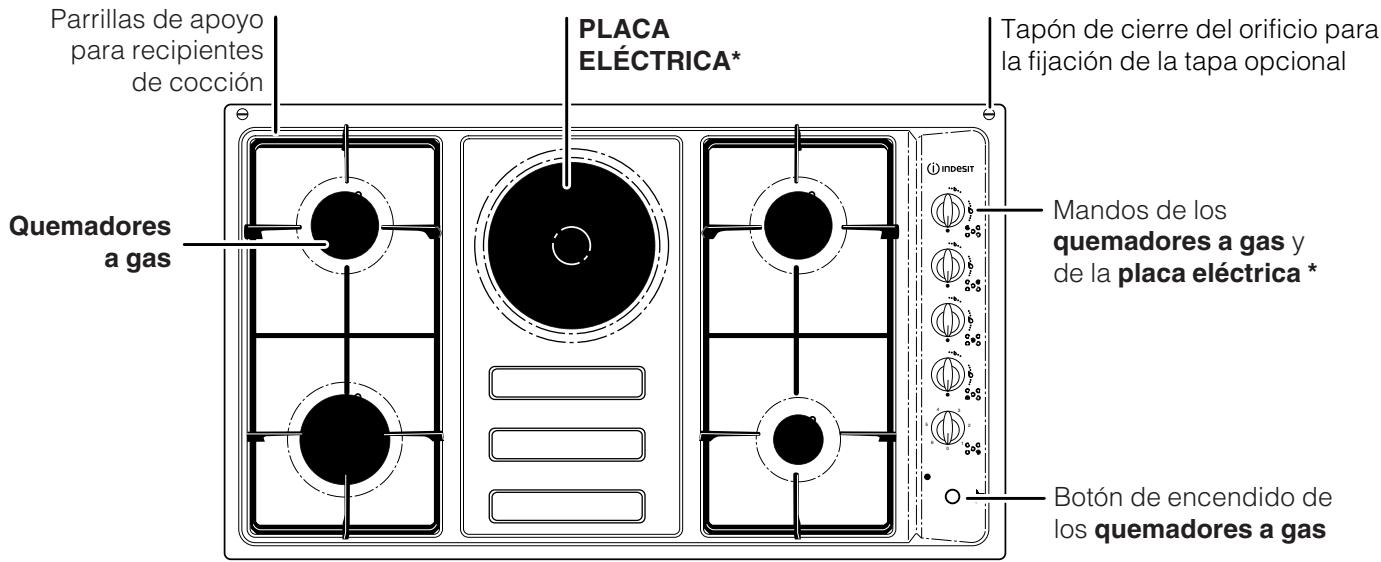

Vista de Conjunto

• PLACAS ELÉCTRICAS: pueden ser de distintos diámetros y de distintas potencias, por ejemplo: "normales" o "rápidas", estas últimas se distinguen por la presencia de un sello rojo en el centro.
• Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA: se enciende cuando el mando está en cualquier otra posición que no sea la de apagado.
• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.
• Mandos de los QUEMADORES A GAS y de la PLACA ELECTRICA* para regular la llama o la potencia.

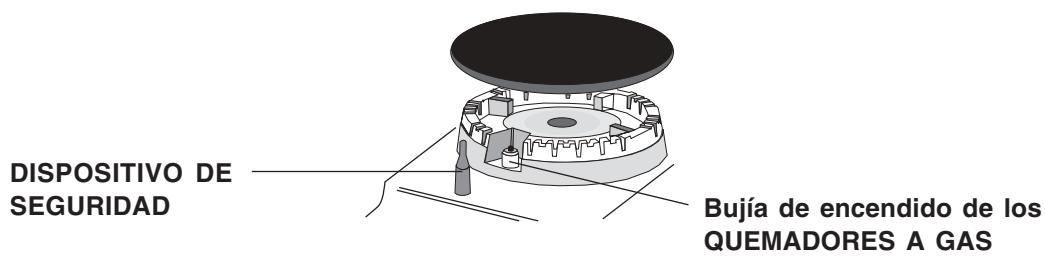

• Bujía de encendido de los QUEMADORES A GAS:* permite el encendido automático del quemador.
• DISPOSITIVO DE SEGURIDAD:* si se apaga accidentalmente la llama, interrumpe el suministro de gas.

! En cada mando está indicada la posición del quemador a gas o de la placa eléctrica* correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente, de la siguiente manera:

• Apagado

Máximo

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama (cerilla o encendedor), pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia. En los modelos que poseen dispositivo de seguridad es necesario tener presionado el mando durante 6 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama.

En los modelos que poseen bujía de encendido, para encender el quemador elevado, primero pulse el botón de encendido identificado por el símbolo, luego pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como se indica.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el tope (correspondiente al símbolo "*").

Placas eléctricas*

La regulación se puede realizar girando el mando correspondiente en sentido horario o antihorario en 6 posiciones diferentes:

Posición	Placa normal o<rapida
0	Apagado
1	Potencia minima
2-5	Potencia intermediadas
6	Potencia Tmaxima

El piloto de funcionamiento se enciende en todas las posiciones del mando, excepto en la de apagado.

• Presente sólo en algunos modelos.

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• Utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes.
• Utilice siempre recipientes con el fondo plano y con tapa.
• Cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Quemador	Ø Diámetro recipientes (cm)
Rápido (R)	24 – 26
Semi Rápido (S)	16 – 22
Auxiliar (A)	10 – 14

¡En los modelos que poseen rejilla de reducción, la misma debe ser utilizada solo para el quemador auxiliar. Para identificar el tipo de quemador, consulte los dibujos del párrafo "Características de los quemadores e inyectores". ¡Evite que las ollas sobresalgan de los bordes de la placa de cocción durante el uso.

Consejos prácticos para el uso de las placas eléctricas*

Para evitar dispersiones de calor y provocar daños a la placa, es importante utilizar recipientes con fondo plano y de un diámetro igual o mayor que el de la placa.

Posición	Placa normal o rápida
0	Apagado
1	Coccción de verduras, pescados
2	Coccción de papas (a vape) sopas, garbanzos, porotos
3	ParaContinuar la coccción de grandes cantidades de alimentos, minestrones
4	Asar (mediano)
5	Asar (fuerte)
6	Dorar o alcanzar el hervor en poco tiempo

¡Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia.

Precauciones y consejos

¡El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de clase 3.
• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”. Las instrucciones son válidas solo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Cuando el aparato no se usa, controle siempre que los mandos estén en la posición “●”/“O”.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean golpeados accidentalmente.
• No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica estén aún calientes.
• No deje encendida la placa eléctrica sin ollas.
• No utilice ollas inestables o deformadas.
• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evite que los niños jueguen con el aparato.
• El uso intensivo y prolongado del aparato puede hacer necesaria una aireación adicional, como por ejemplo, abrir una ventana o una aireación más eficiente como pueda ser el aumento de la potencia de una aspiración mecánica, si existe.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar con la basura doméstica. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se incluye en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Interrumpir el suministro de corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie. No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato. Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola bien con un papel absorbente para cocina. Los elementos móviles de los quemadores se lavan frecuentemente con agua caliente y detergente, tratando siempre de eliminar las incrustaciones. En las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos. Las instalaciones eléctricas se limpian con un paño húmedo y se untan con un poco de aceite cuando todas están tibias. El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar; en esos casos será necesario proceder a la sustitución de dicha llave.

Esta operación debe efectuarla un técnico autorizado por el fabricante.

PLACA DE CHARACTERÍSTICAS
Conexiones electricas	ver plac de caracteristicas
CE	Este aparato es conforme con las siguientes Normas Comunitarias: - 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 89/336/CEE del 03/05/89 (Compatible Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. - 90/336/CEE del 29/06/90 (Gas) y posteriores modificaciones. - 2002/96/CEE

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada, verifique que no haya interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificios de salida de gas del quemador están obstruidos.
• Se han colocado correctamente todas las partes móviles que componen el quemador. Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.
• No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad.
• Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los orificios de salida del gas. Hay corriente de aire en las cercanías de la encimera.
• La regulación del mínimo no es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el quemador o en la placa eléctrica.
• Las parrillas fueron invertidas.

Si aun cuando se han realizado todos los controles, la encimera no funciona y el inconveniente detectado persiste, llame al Centro de Asistencia Técnica. Comunique:

• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

¡No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos no originales.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes

Mano de obra de los técnicos

Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competentes.

ESTAMOS A SU SERVICIO

Italiano, 1

English, 11

Français, 21

Español, 31

Portugués, 41

Neerlandés, 51

Índice

Instalación, 42-45

Posicionamiento
