PI950ASIX - Piano cottura INDESIT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Piano cottura misto gas ed elettrico
Marca	Indesit
Modello	PI950ASIX
Dimensioni (L x P x A)	580 x 510 x 50 mm
Peso	circa 10 kg
Alimentazione	Gas: G20 (gas naturale) o G30/G31 (butano/propano); Elettricità: 220-240 V ~ 50-60 Hz
Numero di bruciatori a gas	4 (1 rapido, 2 semi-rapidi, 1 ausiliario)
Potenza totale gas	7,3 kW (max)
Numero di piastre elettriche	1 piastra rapida (opzionale a seconda del modello)
Potenza piastra elettrica	1500 W
Accensione	Automatica con candela di accensione
Dispositivo di sicurezza	Termocoppia di sicurezza per i bruciatori a gas
Materiale della superficie	Acciaio inossidabile
Pulizia	Pulire con spugna umida e detergente delicato; non utilizzare prodotti abrasivi
Ricambi	Iniettori, guarnizioni, manopole, termocoppie disponibili
Riparabilità	Indice di riparabilità stimato 7/10
Classe di efficienza energetica	Non specificata
Compatibilità gas	G20, G25, G30, G31 (adattabile tramite iniettori)

Domande frequenti - PI950ASIX INDESIT

Come accendere un bruciatore a gas?

Premere la manopola corrispondente e girarla in senso antiorario fino alla posizione massima. Per i modelli con accensione automatica, premere prima il pulsante di accensione. Se l'apparecchio è dotato di termocoppia di sicurezza, tenere premuta la manopola per 6 secondi dopo l'accensione.

Perché il mio bruciatore non si accende?

Verificare che l'alimentazione del gas sia aperta e che i fori del bruciatore non siano ostruiti. Assicurarsi che le parti rimovibili del bruciatore siano montate correttamente. Per i modelli con sicurezza, premere la manopola abbastanza a lungo.

Come regolare la fiamma in posizione minima?

Girare la manopola fino alla posizione minima. Se la fiamma è troppo piccola o si spegne, è possibile regolare il by-pass agendo sulla vite di regolazione situata sullo stelo del rubinetto (questa operazione deve essere eseguita da un professionista).

Posso usare pentole di qualsiasi diametro?

Rispettare i diametri consigliati: per il bruciatore rapido (R), utilizzare pentole da 24 a 26 cm; per il semi-rapido (S), da 16 a 22 cm; per l'ausiliario (A), da 10 a 14 cm. Le pentole non devono sporgere dal bordo del piano.

Come pulire il piano cottura?

Dopo il raffreddamento, pulire con una spugna umida e un detergente delicato. Asciugare con un panno asciutto. Non usare mai pulitori a vapore, prodotti abrasivi o spugne metalliche. Per i bruciatori, lavare le parti smontabili in acqua calda saponata.

Cosa fare se la fiamma si spegne accidentalmente?

Girare immediatamente la manopola in posizione di arresto e attendere almeno 1 minuto prima di riaccendere. Se lo spegnimento persiste, verificare che la termocoppia di sicurezza sia pulita e che il bruciatore sia ben posizionato.

L'apparecchio può funzionare a gas butano o propano?

Sì, ma è necessario adattare gli iniettori. Consultare la tabella degli iniettori e sostituirli con quelli corrispondenti al gas utilizzato. Far eseguire questa operazione da un tecnico autorizzato se non si è competenti.

Come collegare elettricamente il piano?

Collegare il cavo di alimentazione a una presa di corrente con messa a terra. Se si installa sopra un forno, eseguire collegamenti separati. Rispettare la tensione e la potenza indicate sulla targhetta. Chiamare un elettricista qualificato se necessario.

Posso usare una piastra elettrica senza pentola?

No, non lasciare mai una piastra elettrica accesa senza recipiente. Ciò può danneggiare la piastra e creare rischio di incendio. Spegnere sempre la piastra dopo l'uso.

Cosa fare se il piano cottura non funziona più?

Verificare prima se c'è un'interruzione del gas o dell'elettricità. Se il problema persiste, consultare la sezione 'Anomalie e rimedi' del manuale. Se necessario, contattare il servizio post-vendita indicando il modello e il numero di serie.

MANUALE UTENTE PI950ASIX INDESIT

Collegamento elettrico

Collegamento gas

Caratteristiche dei bruciatori ed ugelli

Descrizione dell'apparecchio, 6

Vista d'insieme

Avvio e utilizzo, 7

Consigli pratici per l'uso dei bruciatori

Consigli pratici per l'uso delle piastre elettriche

Precauzioni e consigli, 8

Sicurezza generale

Smaltimento

PI 941 A

PI 941 AS

PI 950 A

PI 950 AS

Manutenzione e cura, 9

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Targhetto caratteristiche

Anomalie e rimedi, 10

Assistenza attiva 7 giorni su 7

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.

Le condizioni di regolazione sono riportate sull'etichetta (o sulla targa dati).

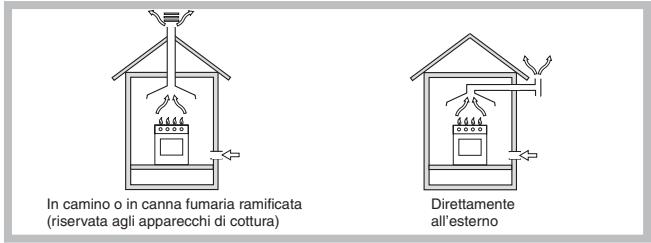

Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Debbono essere osservati i seguenti requisiti:

• Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio.
• Il locale deve prevedere un sistema che consenta

l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve essere inferiore a 2m³/h per kW di potenza installata.

Il sistema può essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100 cm² di sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descritto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da letto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano verso il basso. Quindi i locali contenenti bidoni di GPL debbono prevedere delle aperture verso l'esterno così da permettere l'evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). È opportuno tener nel locale solo il bidone in uso, collocato in modo da non essere soggetto all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C .

L'incasso nei mobili componibili

Per il buon funzionamento del piano inserito in un mobile o in un altro vano è necessario che quest'ultimo sia di caratteristiche adatte. Il piano di cottura da incasso ha le seguenti caratteristiche tecniche:

• P941A-P950A: -Categoria II 2H3+ -Classe 3 - Tipo Y
• P941AS-P950AS: -Categoria III 1a2H3+ -Classe 3 - Tipo Y

In figura è riportato lo schema di incasso con le dimensioni del vano per l'inserimento. La distanza minima del piano dalla parete posteriore deve essere almeno 60 mm . Nel caso di incasso del piano vicino ad un angolo è necessario mantenere una distanza minima dalla parete laterale di 100 mm . Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunque ad una distanza minima di 650 mm

Nel caso che sotto il piano si trovi una base con portine, il funzionamento del piano non è influenzato dall'apertura e chiusura delle portine stesse.

Inserimento su base con forno

È necessario prendere le opportune precauzioni al fine di assicurare una installazione rispondente alle norme antinfortunistiche in vigore (CEI - UNI-CIG) per l'allacciamento elettrico e gas.

Sia il cavo di alimentazione elettrica che il tubo del gas devono essere posizionati in modo da evitare il contatto con parti calde dell'involucro del forno, onde evitare surriscaldamenti.

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata di raffreddamento, devono essere previste delle opportune prese d'aria come in fig.8 (entrata dal basso di almeno 200 cm² uscita dalla parte superiore di almeno 120 cm² ) per consentire una adeguata aerazione all'interno del

mobile (vedi figura). Inoltre, sotto il piano deve essere installato un pannello di legno "A" come isolamento, posizionato ad una distanza minima di 15 mm dall'involucro del piano (vedi figura).

Fissaggio al mobile

Il fissaggio al mobile deve essere eseguito come segue:

• montare i ganci "B" in dotazione avvitando parzialmente le viti "A" negli appositi fori.
• posizionare la guarnizione sigillante "X" in dotazione a 5-6 mm dal bordo del foro di incasso, facendo combaciare le estremità del

sigillante senza sormontarle;

• inserire il piano nel foro, centrarlo ed assicurarsi che il bordo aderisca al sigillante;
• posizionare correttamente i ganci "B" e successivamente avvitare le viti "A" stringendo a fondo;

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installazione sopra un forno da incasso, l'allaccio elettrico del piano e quello del forno deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estraibilità del forno.

Sostituzione del cavo

Utilizzare un cavo in gomma del tipo H05RR-F. Il conduttore giallo-verde dovrà essere più lungo di 2-3 cm rispetto agli altri conduttori.

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L'installatore è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta delle caratteristiche;
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta delle caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza). ! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento dell'apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi

accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo "Adattamento ai diversi tipi di gas".

Nel caso di alimentazione con gas liquido, da bombola, utilizzare regolatori di pressione conformi alle Norme UNI EN 12864 e successivi aggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 "Caratteristiche dei bruciatori ed ugelli".

Allaccio con tubo rigido (rame o acciaio)

! L'allaccio all'impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all'apparecchio.

Sulla rampa di alimentazione dell'apparecchio è presente un raccordo a "L" orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo, sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio). Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

Allaccio con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico.

La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm.

Ad allacciamento avvenuto assicurarsi che il tubo metallico flessibile non venga a contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNI-CIG 9891 e guarnizioni di tenuta conformi alle Norme Nazionali in vigore.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

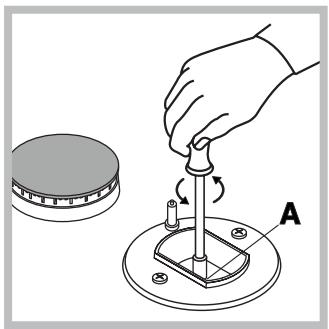

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.

1. svitare gli ugelli, servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
2. rimontare le parti eseguendo all'inverso le operazioni.
3. al termine dell'operazione, sostituite la vecchia etichetta taratura con quella corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.
4. Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell'aria primaria.

• Regolazione minimi
• Portare il rubinetto sulla posizione di minimo;

1. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
2. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
3. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.
4. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.

Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas utilizzato, reperibile presso i nostri Centri Assistenza Tecnica. Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso, un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

Caratteristiche dei bruciatori ed ugelli

Tabella 1				Gas liquido				Gas naturale		Gas città (1)
Bruciatore	Diametro (mm)	Potenza termica kW (H.s.*)		By-pass 1/100	Ugello 1/100	Portata * g/h		Ugello 1/100	Portata * I/h	Ugello 1/100	Portata * I/h
		Nomin.	Ridot.	(mm)	(mm)	***	**	(mm)		(mm)
Rapido R (grande)	100	3.00	0.7	40	86	218	214	116	286	285	680
Semirapido S (medio)	75	1.65	0.4	30	64	120	118	96	157	185	374
Ausiliario A (piccolo)	55	1.00	0.3	30	50	73	71	71	95	145	227
Pressioni di alimentazione	Nominale (mbar)					30	37		20		8
						20	25		17		6
	Massima (mbar)					35	45		25		15

• A 15°C e 1013 mbar - gas secco. Propano P.C.S. = 50.37 MJ/Kg * Butano P.C.S. = 49.47 MJ/Kg

Naturale P.C.S. = 37.78 MJ/m³

Città P.C.S. = 15,87 MJ/m³

(1) Conformemente alla Direttiva 90/396/CEE l'adattabilità al Gas Città è consentita solo per apparecchi con dispositivo di sicurezza contro le fughe di gas.

Per la trasformazione a gas Città, richiedere il kit ugelli ad un centro di Assistenza Tecnica.

PI 941 A PI 941 AS

PI 950 A PI 950 AS

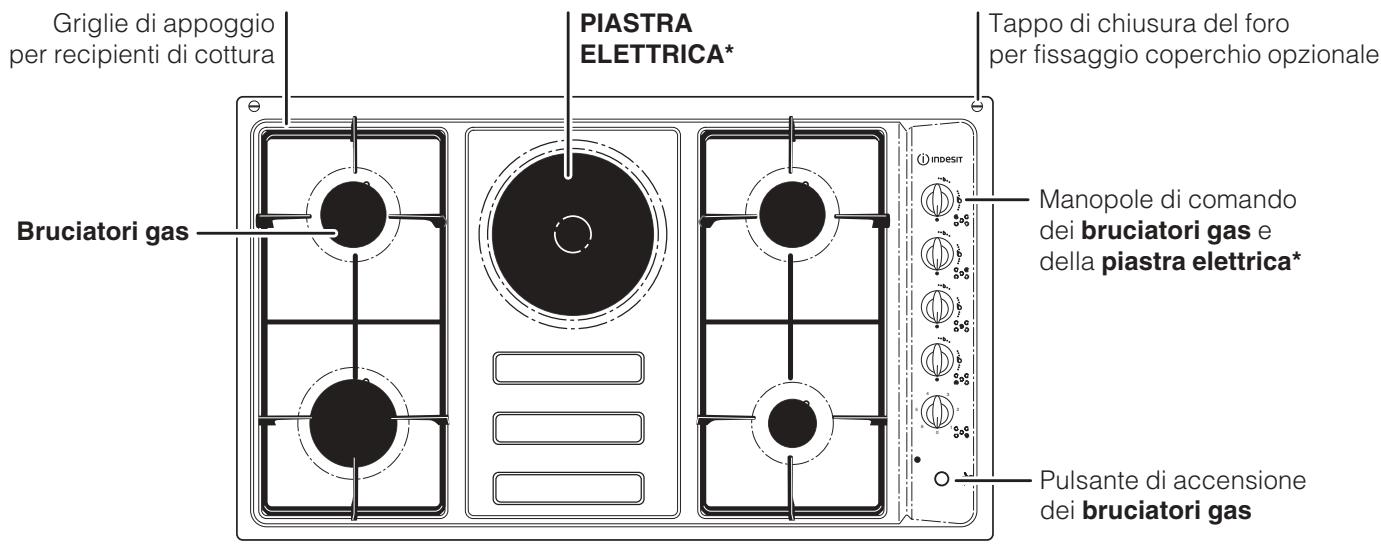

Vista d'insieme

Candela di accensione dei BRUCIATORI GAS

• PIASTRE ELETTRICHE possono essere di vari diametri e potenze diverse: "normali" o "rapide", quest'ultime si riconoscono per la presenza di un bollo rosso al centro.
• Spia FUNZIONAMENTO PIASTRA ELETTRICA si accende per qualsiasi posizione della manopola diversa da quella di spento
• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzare.
• Manopole di lavoro dei BRUCIATORI GAS e della PIASTRA ELETTRICA* per la regolazione della fiamma o della potenza.

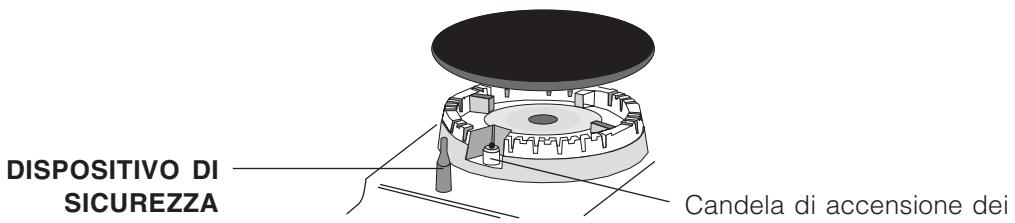

• Candela di accensione dei BRUCIATORI GAS* permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA* in caso di spegnimento accidentale della fiamma, interrompe l'uscita del gas.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 6 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma. Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, prima premere il pulsante di accensione, identificato dal simbolo , poi premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

! Nel caso di una estinzione accidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (corrispondente al simbolo “●”).

Piastre elettriche*

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o antiorario su 6 posizioni diverse:

Pos.	Piastra normale o rapida
0	Spento
1	Potenza minima
2 - 5	Potenze intermedie
6	Potenza massima

Per qualsiasi posizione della manopola diversa da quella di spento, si ha l'accensione della spia di funzionamento.

• Presente solo in alcuni modelli.

Consigli pratici per l'uso dei bruciatori

Al fine di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriescano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola fino alla posizione di minimo.

Bruciatore	Ø Diametro Recipienti (cm)
Rapido (R)	24 - 26
Semi Rapido (S)	16 - 22
Auxiliario (A)	10 - 14

! Sui modelli dotati di griglietta di riduzione, quest'ultima dovrà essere utilizzata solo per il bruciatore ausiliario.

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

! Evitare che le pentole fuoriescano dai bordi del piano cottura durante l'uso.

Consigli pratici per l'uso delle piastre elettriche*

Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore a quello della piastra.

Pos.	Piastra normale o rapida
0	Spento
1	Cottura di verdure, pesci
2	Cottura di patate (a vapore) minestre, ceci, fagioli
3	Proseguito di cottura di grande quantità di cibi, minestroni
4	Arrostire (medio)
5	Arrostire (forte)
6	Rosolare o raggiungere bollitura in molto tempo

! Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti, senza pentola. Durante questa fase iniziale, il rivestimento protettivo si indurisce e raggiunge la massima resistenza.

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di classe 3.
• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.
• Per movimentare l'apparecchio servirsi sempre delle apposite maniglie poste sui lati del forno.
• Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione "●"/"O" quando l'apparecchio non è utilizzato.
• Non staccare la spina alla presa della corrente tirando il cavo, ma afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'interno del piano cottura per evitare che vengano urtati accidentalmente.
• Non chiudere il coperchio in vetro (se presente) con i bruciatori a gas o la piastra elettrica ancora caldi.
• Non lasciare accesa la piastra elettrica senza pentole.
• Non utilizzare pentole instabili o deformate.
• Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Evitare che i bambini giochino con l'apparecchio.
• Un utilizzo intensivo e prolungato dell'apparecchio può necessitare di un'aerazione supplementare, per esempio l'apertura di una finestra o un'aerazione più efficace, per esempio aumentando la potenza dell'eventuale aspirazione meccanica.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Escludere la corrente elettrica

Prima di ogni operazione, isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

Evitare l'uso di detergenti abrasivi o corrosivi, quali smacchiatori e prodotti antiruggine, detersivi in polvere e spugne con superficie abrasiva: possono graffiare irremediabilmente la superficie.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con carta assorbente da cucina.
• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo, avendo cura di eliminare eventuali incrostazioni.
• Nei piani dotati di accensione automatica, occorre procedere frequentemente a un'accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• Le piastre elettriche si puliscono con uno strofinaccio umido e si ungono con un po' d'olio quando sono ancora tiepide.
• L'acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (contenenti fosforo). Si consiglia di sciacquare abbondantemente e asciugare dopo la pulizia. È inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	vedi targhetta caratteristiche
CE	Questa apparecchiatura è conforme alle seguenti Direttable Comunitarie: 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni - 89/336/CEE del 03/05/89 (Compatibleità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni. 90/336/CEE del 29/06/90 (Gas) e successive modificazioni. 2002/96/CE

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che cosa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare che i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la fiamma non è uniforme.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

La fiamma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

Non avete premuto a fondo la manopola. - Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza. - Sono ostruiti i fori di fuoriuscita del gas in corrispondenza del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.
• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.
• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI

199.199.199

NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore Telefonico; per maggiori informazioni consultare il sito www.indesit.com.

Francese, 21

Spagnolo, 31

Portoghese, 41

Olandese, 51

Contenuti

Installazione, 12-15

Posizionamento
