MANUAL DE USUARIO C-220 ZOOM OLYMPUS

175 g (sans piles ni carte)

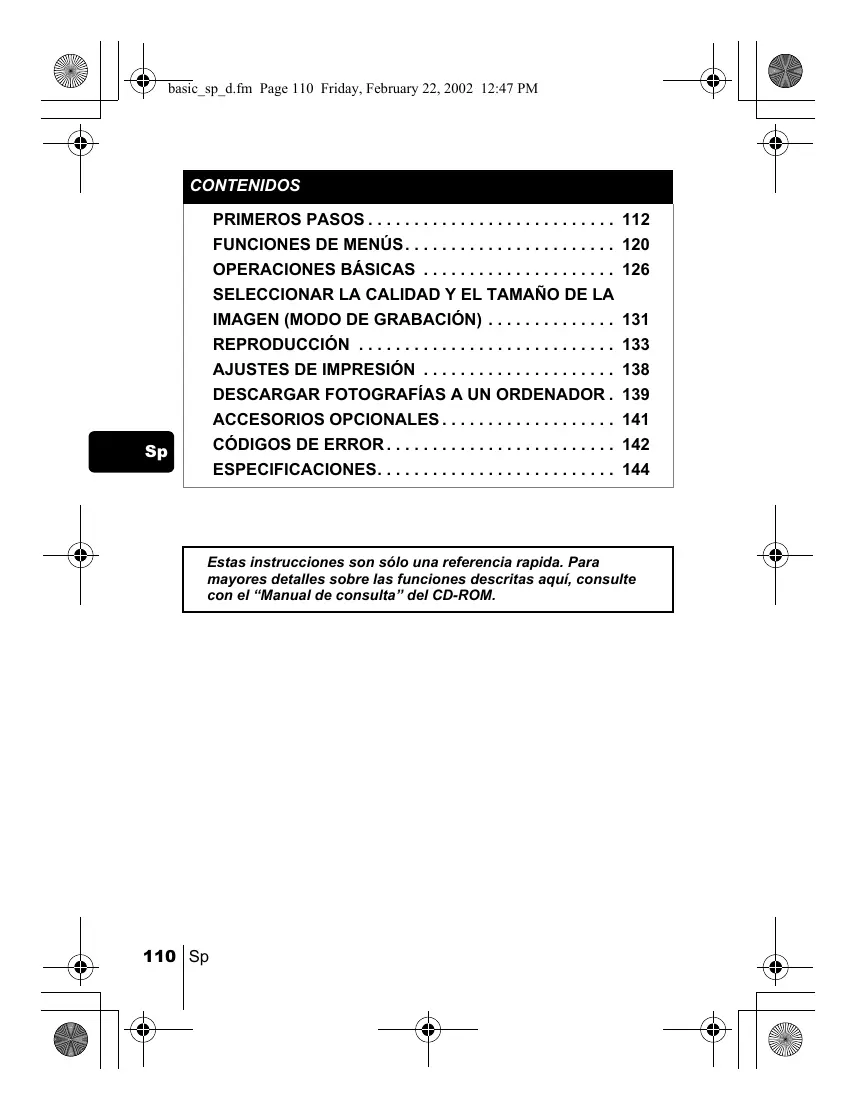

CONTENIDOS PRIMEROS PASOS . . . . . . . . . . . . . . . . . . . . . . . . . . . 112

FUNCIONES DE MENÚS. . . . . . . . . . . . . . . . . . . . . . . 120 OPERACIONES BÁSICAS . . . . . . . . . . . . . . . . . . . . . 126 SELECCIONAR LA CALIDAD Y EL TAMAÑO DE LA IMAGEN (MODO DE GRABACIÓN) . . . . . . . . . . . . . . 131 REPRODUCCIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133 AJUSTES DE IMPRESIÓN . . . . . . . . . . . . . . . . . . . . . 138 DESCARGAR FOTOGRAFÍAS A UN ORDENADOR . 139 ACCESORIOS OPCIONALES . . . . . . . . . . . . . . . . . . . 141 CÓDIGOS DE ERROR . . . . . . . . . . . . . . . . . . . . . . . . . 142

ESPECIFICACIONES. . . . . . . . . . . . . . . . . . . . . . . . . . 144

Estas instrucciones son sólo una referencia rapida. Para mayores detalles sobre las funciones descritas aquí, consulte con el “Manual de consulta” del CD-ROM.

Para los clientes de Europa

La marca “CE” indica que este producto cumple con los requisitos Europeos sobre protección al consumidor, seguridad, salud y protección del medio ambiente. Las cámaras que llevan la marca “CE” son para venta en Europa.

Para clientes de Norte y Sudamérica

Para los clientes de EE.UU. Declaración de Conformidad Número de modelo : C-2 Zoom/D-520 ZOOM/C-220 ZOOM Nombre comercial : OLYMPUS Entidad responsable : Olympus America Inc. Dirección : 2 Corporate Center Drive, Melville, New York 11747-3157 U.S.A. Número de teléfono : 631-844-5000

Se ha probado su cumplimiento con las normas FCC PARA USO DOMÉSTICO O COMERCIAL Este dispositivo cumple con el Apartado 15 de las normas FCC. La operación se encuentra sujeta a las dos condiciones siguientes:

(1) Este dispositivo podría no causar interferencia perjudicial. (2) Este dispositivo debe aceptar cualquier interferencia que se reciba, incluyendo aquellas interferencias que pueden provocar un funcionamiento no deseado.

Para los clientes de Canadá

Este aparato digital de Clase B cumple con todos los requerimientos de las reglamentaciones canadienses sobre equipos generadores de interferencia.

IBM es una marca registrada de International Business Machines Corporation.

Microsoft y Windows son marcas registradas de Microsoft Corporation. Macintosh es una marca comercial de Apple Computer Inc. Todos los demás nombres de compañías y productos son marcas registradas y/ o marcas comerciales de sus respectivos propietarios. • Las normas para sistemas de archivos de cámara referidas en este manual son las “Normas de Diseño para Sistema de Archivos de Cámara/DCF” estipuladas por la Asociación de Industrias Electrónicas y de Tecnología de Información de Japón (JEITA).

PRIMEROS PASOS J NOMBRES DE LAS PARTES Objetivo

Se extiende automáticamente al abrir el cubreobjetivo.

Sale hacia arriba al abrir el cubreobjetivo.

VIDEO OUT Cubreobjetivo

La cámara se enciende y apaga en el modo de Lámpara del fotografía.

Jack DC-IN Lámpara naranja

Lámpara verde Marca de objetivo de enfoque automático (AF)

Enganche para correa Monitor

Tapa del compartimiento de las pilas

La cámara se enciende y apaga en el modo de reproducción.

J INDICACIONES EN EL MONITOR Modo de fotografía

Modo de reproducción

Verificación de las pilas

Indicador de la memoria

Compensación de la exposición

Autodisparador/Drive

Número de imágenes fijas almacenables/segundos restantes

1600 × 1200, 1024 × 768, 640 × 480

Número de archivo, número de

100-0016, 16/16" cuadro/tiempo de reproducción

Orden de impresión, número de impresiones

Los detalles sobre la información de la toma de la imagen grabada se podrá ver en el modo de reproducción.

Indicador de la memoria

El indicador de la memoria se enciende cuando usted toma una foto. El indicador permanece encendido mientras la cámara almacena la imagen en la tarjeta. Tal como se observa abajo, el indicador de la memoria cambia dependiendo del estado de disparo. Cuando el indicador de la memoria esté lleno, espere unos momentos antes de realizar la siguiente toma. Cuando se capturan imágenes fijas Fotografiar

Antes de fotografiar

(El indicador está apagado)

Una imagen fotografiada

Más de dos imágenes No se pueden tomar fotografiadas más imagenes (Iluminado) (Iluminado completamente)

Cuando se están grabando vídeos

Si continúa fotografiando Fotografiar Esperar Antes de fotografiar (El indicador está apagado)

Durante el disparo (Iluminado)

• No se podrá fotografiar hasta que la parte iluminada desaparezca por completo. • Al llenarse el indicador de la memoria, la grabación de vídeo finaliza automáticamente.

Comprobación de las pilas

Si la carga restante de la batería es baja, la indicación de verificación de las pilas en el monitor cambiará de la manera indicada abajo mientras la cámara se encuentre encendida.

Nivel de carga restante: alto

Nivel de carga restante: bajo Cambie por pilas nuevas.

La lámpara verde y la lámpara naranja en el derecho del visor parpadean. Nivel de carga restante: agotada Cambie por pilas nuevas.

J FIJACIÓN DE LA CORREA

Haga pasar el extremo corto de la correa a través del enganche para correa.

Haga pasar el extremo largo de la correa a través del lazo que ha pasado a través del enganche para correa. Tire de la correa con fuerza para comprobar que ha quedado firmemente sujetada, sin riesgos de que se afloje.

• El monitor esté apagado.

• El cubreobjetivo esté cerrado. • La lámpara en el derecho del visor esté apagada.

Deslice la tapa del compartimiento de las pilas en la dirección de

(la dirección indicada por la marca de la tapa), y levántela en la dirección de . Inserte las pilas, asegurándose de onentarias correctamente, tal como se observa en la ilustración. Cuando utiliza pilas AA (R6)

Marca de dirección de inserción de las pilas

Cuando se utiliza una batería de litio

Cierre la tapa del compartimiento de las pilas en la dirección de

. Mientras ejerce presión sobre la marca , deslice la tapa en la dirección de . Si la tapa del compartimiento de las pilas no se cierra con facilidad, no la fuerce. Intente de nuevo ejerciendo presión con ambas manos sobre la marca .

Pilas alcalinas AA (R6)

El número de imágenes que se puede almacenar en la cámara puede variar considerablemente con las pilas AA, dependiendo del fabricante de las pilas, de las condiciones de fotografía, etc. Utilice este tipo de pilas sólo cuando no tenga otra opción disponible. Para ahorrar energía, apague el monitor siempre que sea posible.

J INSERTAR LA TARJETA (SmartMedia)

Las imágenes capturadas se almacenan en la tarjeta.

• El monitor esté apagado. • El cubreobjetivo esté cerrado. • La lámpara en el derecho del visor esté apagada.

Abra la tapa de la tarjeta.

Inserte la tarjeta hasta el fondo, en la dirección indicada en la ilustración. Dentro de la tapa de la tarjeta hay una flecha que indica la dirección en que se debe insertar la tarjeta.

Cierre firmemente la tapa de la tarjeta hasta escuchar un clic.

Marca de dirección de inserción de la tarjeta

J ENCENDER/APAGAR LA CÁMARA Para realizar las tomas

Encendido: Abra el cubreobjetivo. La cámara se enciende en el modo de fotografía. El objetivo se extiende y el flash sale hacia arriba. Si el objetivo no se extiende, significa que el cubreobjetivo no está completamente abierto. Abra el cubreobjetivo hasta escuchar un clic. Si la fecha y hora vuelven a sus ajustes de fábrica, aparecerá Y/M/D en el monitor.

Cierre ligeramente el cubreobjetivo hasta llegar al cubreobjetivo.

El cubreobjetivo se detiene justo antes de entrar en contacto con el objetivo, y éste se retrae. Antes de cerrar el cubreobjetivo por completo, espere hasta que el objetivo se retraiga totalmente. La cámara se apaga. (El monitor también se apaga.) Presione manualmente el flash hacia abajo hasta que quede bloqueado en su lugar.

No apriete con fuerza el cubreobjetivo contra el objetivo, pues éste se podrá dañar o funcionar de manera defectuosa.

Cuando se reproducen las imágenes

Encendido: Pulse el botón

(Monitor) con el cubreobjetivo cerrado.

La cámara se enciende en el modo de reproducción. El monitor se enciende y se visualiza la última imagen fotografiada.

Presione el botón (Monitor)

El monitor y la cámara se apagan.

Nunca abra la tapa de la tarjeta, retire la tarjeta, retire las pilas ni conecte o desconecte el adaptador de CA mientras la cámara está encendida. Si lo hace, se arruinarán todos los datos de la tarjeta. Los datos arruinados no podrán ser restituidos. Cuando cambie de tarjeta, asegúrese de apagar la cámara antes de abrir la tapa de la tarjeta.

Abra el cubreobjetivo.

Se visualiza el menú superior del modo de fotografía.

en las teclas de control para seleccionar MODE para seleccionar la pestaña SETUP, y luego

Presione para seleccionar uno de los siguientes formatos de fecha:

Y-M-D (Año/Mes/Día) M-D-Y (Mes/Día/Año) D-M-Y (Día/Mes/Año) Luego presione . El cursor se mueve al siguiente campo de ajuste.

para ajustar el primer campo, y luego para moverse al campo siguiente para volver al campo del ajuste anterior.

Repita los pasos de arriba hasta terminar de ajustar la fecha y la hora.

Para un ajuste más preciso, presione cuando el reloj marque 00 segundos. El reloj se pone en marcha cuando usted presiona

10 Cierre el cubreobjetivo.

Si deja la cámara sin las pilas durante aproximadamente 1 hora, o si se agotaran las pilas, los ajustes de la fecha y hora se podrían alterar o cancelar.

Antes de tomar fotografías importantes, asegúrese de que los ajustes de fecha y hora sean correctos.

FUNCIONES DE MENÚS J USAR LOS MENÚS Y LAS PESTAÑAS Al encender la cámara y presionar

, se visualizará el menú superior en el monitor. Cada una de las funciones de esta cámara se ajustan con los menús. En este capítulo se explica cómo funcionan los menús, utilizando las pantallas del modo de fotografía. Presione

Se visualiza el menú superior.

DRIVE MODE MENU FUNCtION Seleccione cada menú utilizando las teclas de control.

• Permite realizar fácilmente los ajustes en los menús.

• Los botones operacionales se visualizan en la parte inferior de la pantalla para que usted pueda seleccionar las opciones presionando .

• Le permite acceder a las selecciones de menú para ajustar la medición, el balance del blanco, etc.

• Clasifica los ajustes en 4 pestañas. • Se visualiza las pestañas CAMERA, PICTURE, CARD y SETUP. Seleccione la pestaña deseada en el lateral izquierdo de la pantalla presionando .

Menús de acceso directo

para seleccionar una pestaña, y luego presione para visualizar el menú.

para visualizar el menú superior, y luego

para seleccionar la opción deseada, y luego presione para visualizar las selecciones de ajuste disponibles.

para seleccionar el ajuste.

El ajuste finaliza cuando se selecciona el ajuste.

Para volver a seleccionar una opción, presione o

El marco verde se mueve a la opción seleccionada.

Para cerrar el menú, presione dos veces.

• No siempre se podrán seleccionar todas las opciones, dependiendo del estado de la cámara y de los ajustes realizados. Por ejemplo, cuando se selecciona el modo de grabación de vídeo, no se podrá seleccionar SEPIA, BLACK&WHITE ni , en la categoría de la pestaña EDIT. • Si presiona el botón disparador mientras se está visualizando el menú, las fotos se podrán tomar con los ajustes seleccionados actualmente. • Si desea almacenar los ajustes después de apagar la cámara, ajuste Reposición total a OFF.

Menús de acceso directo

Modo de fotografía DRIVE Le permite fotografiar cuadro por cuadro (fotografía normal). Le permite capturar fotos en sucesión. Le permite grabar vídeos.

Permite seleccionar la resolución y la calidad de la imagen.

Imágenes fijas : SHQ, HQ, SQ1 y SQ2 Vídeo

FUNCTION Le permite combinar en una sola imagen, dos imágenes fijas tomadas en sucesión en una foto.

Modo de auto-retrato:

Le permite tomar una foto de sí mismo mientras sostiene la cámara.

PANORAMA Le permite tomar imágenes panorámicas con las tarjetas

SmartMedia marca Olympus CAMEDIA.

Modo de reproducción

Visualiza todas las imágenes grabadas como una presentación de diapositivas (Slide-show).

INFO Visualiza en el monitor toda la información sobre la toma de fotografías.

ERASE Borra una imagen seleccionada.

Las funciones de los menús de modo se dividen en 4 pestañas. Utilice para seleccionar una pestaña y visualizar las funciones correspondientes. Estas instrucciones son sólo una referencia rapida. Para mayores detalles sobre las funciones descritas aquí, consulte con el “Manual de consulta” del CD-ROM.

Pestaña CAMERA Pestaña PICTURE Sp

Pestaña CARD Pestaña SETUP Modo de fotografía

Pestaña CAMERA Ajusta el brillo de la imagen (Compensación de exposición).

DIGITAL ZOOM Extiende el zoom óptico al máximo, permitiendo fotografiar con un zoom de aproximadamente 5x con la función de zoom digital.

METERING Selecciona el área de la imagen que será usada para determinar la exposición o el brillo de la imagen para los dos ajustes disponibles: ESP o

Ajusta el balance del blanco apropiado de acuerdo con la fuente de luz.

Formatea la tarjeta.

Permite seleccionar entre guardar o no los ajustes actuales al apagar la cámara.

Activa y desactiva el tono de pitido (usado para advertencias, etc.).

REC VIEW Permite visualizar o no la imagen en el monitor mientras la está guardando.

Ajusta el brillo del monitor. Ajusta la fecha y la hora.

Pestaña PLAY Pestaña EDIT Pestaña CARD Pestaña SETUP Modo de reproducción

Pestaña PLAY Protege las imágenes contra el borrado accidental.

Rota las imágenes en 90 grados en el sentido de las agujas del reloj o en sentido contrario. Almacena en la tarjeta la información sobre impresión requerida para impresoras DPOF.

Pestaña EDIT BLACK & WHITE SEPIA INDEX Sp

Crea imágenes en blanco y negro.

Crea imágenes en tonos sepia. Reduce el tamaño del archivo. Crea una imagen de índice de un vídeo en 9 fotogramas.

Formatea la tarjeta.

Borra todos los datos de imágenes almacenados en la tarjeta.

Permite seleccionar entre guardar o no los ajustes actuales al apagar la cámara.

Activa y desactiva el tono de pitido (usado para advertencias, etc.). Selecciona el número de fotogramas en la visualización de índice. Ajusta el brillo del monitor. Ajusta la fecha y la hora.

OPERACIONES BÁSICAS J FOTOGRAFIAR IMÁGENES FIJAS Las imágenes fijas se pueden fotografiar usando ya sea el visor o el monitor.

Ambos métodos son sencillos ya que con sólo presionar el botón disparador.

Fotografiar imágenes fijas usando el visor

Abra el cubreobjetivo.

Abra el cubreobjetivo deslizándolo hasta escuchar un clic. El flash sale hacia arriba y el objetivo se extiende.

En el visor, posicione la marca de objetivo de enfoque automático (AF) sobre el sujeto.

Cuando la distancia de la cámara al sujeto sea inferior a 0,5 m, seleccione el modo macro.

Presione suavemente el botón disparador (a medias).

La lámpara verde en el derecho del visor se enciende cuando se bloquean el enfoque y la exposición. En este momento, el sonido del mecanismo de enfoque se podrá oír desde el interior de la cámara, pero la imagen no será fotografiada.

Presione el botón disparador a fondo (completamente).

La cámara captura la imagen.

Fotografiar imágenes fijas usando el monitor

Abra el cubreobjetivo.

Abra el cubreobjetivo deslizándolo hasta escuchar un clic.

El flash sale hacia arriba y el objetivo se extiende.

El monitor se enciende.

Determine la composición de la imagen mientras observa su sujeto en el monitor.

Tome la foto utilizando el mismo procedimiento que para fotografiar utilizando el visor. Presione el botón disparador a fondo (completamente) para tomar la foto. Cuando desee tomar las fotos con el monitor apagado, presione de nuevo. Nunca abra la tapa de la tarjeta, retire las pilas ni desconecte el adaptador de CA mientras la lámpara verde está parpadeando. Si lo hace, se arruinarán las imágenes que tiene almacenadas y no se podrán almacenar las imágenes recién capturadas.

J SI NO SE PUEDE OBTENER UN ENFOQUE CORRECTO (BLOQUEO DE ENFOQUE)

Cuando el sujeto que desea enfocar no está en el centro del cuadro y no puede posicionar la marca de objetivo de enfoque automático (AF) sobre el mismo, podrá ajustar el enfoque de la cámara sobre otro punto que se encuentre aproximadamente a la misma distancia (bloqueo de enfoque), y tomar la foto de la manera descrita abajo.

Abra el cubreobjetivo.

La cámara se enciende en el modo de fotografía.

Mire a través del visor y posicione la marca de objetivo de enfoque automático (AF) sobre el sujeto.

Para fotografiar un sujeto difícil de enfocar o que se esté moviendo rápidamente, dirija la cámara hacia un objeto que se encuentre a la misma distancia que su sujeto.

Presione a medias el botón disparador hasta que se encienda bien la lámpara verde en el derecho del visor.

Cuando se enciende la lámpara verde, el enfoque y la exposición quedan bloqueados.

Vuelva a componer la toma en el visor manteniendo el botón disparador presionado a medias.

Presione el botón disparador a fondo.

J GRABAR VÍDEOS Esta cámara le permite grabar tanto vídeos. Utilizando la función de índice, los vídeos grabados se pueden reproducir o almacenar separadamente como imágenes fijas.

Visualice el menú superior en el modo de fotografía.

• Abra el cubreobjetivo. • Presione .

para seleccionar DRIVE.

La grabación de vídeo queda ajustada y se cierra el menú.

En el monitor se visualizan el tiempo total de grabación posible correspondiente a la capacidad de memoria de la tarjeta y la marca .

Grabe el vídeo mientras observa su sujeto en el monitor.

Presione el botón disparador a fondo para iniciar la grabación. Cuando presiona el botón disparador, se visualiza el número de segundos restantes para una grabación. Presione de nuevo el botón disparador para detener la grabación.

Para cancelar el modo de video

Presione . El monitor se apaga y el modo de vídeo se cancela. • El flash y el zoom óptico quedan inhabilitados durante la grabación de vídeo. • Se tarda más en almacenar vídeos que imágenes fijas. • Los segundos restantes varían dependiendo del modo de grabación y de la cantidad de espacio disponible en la tarjeta. • No podrá grabar vídeo con sonido.

J ZOOM DE ACERCAMIENTO SOBRE EL SUJETO (ZOOM ÓPTICO/ZOOM DIGITAL)

La fotografía telefoto y gran angular es posible con un aumento de 3x, utilizando el zoom óptico (equivalente a 38 mm - 114 mm en una cámara de 35 mm). Combinando el zoom óptico de 3x con el zoom digital de 2,5x, podrá obtener un aumento de zoom de aproximadamente 7,5x (equivalente a 38 mm - 285 mm en una cámara de 35 mm). Ajustando el modo de grabación a SQ2, se dispone del zoom digital de 5x.

Abra el cubreobjetivo.

La cámara se enciende en el modo de fotografía.

Deslice el mando de zoom mientras mira a través del visor.

Presione el mando de zoom hacia para el zoom de acercamiento, y hacia para el zoom de alejamiento.

Tome la fotografía mientras mira a través del visor.

Las imágenes tomadas con el zoom digital pueden aparecer granuladas.

J TOMAR FOTOS DE PRIMEROS PLANOS

(MODO MACRO) El modo macro le permite fotografiar un sujeto situado a una distancia de 0,2 - 0,5 m.

Abra el cubreobjetivo.

La cámara se enciende en el modo de fotografía.

El monitor se enciende, y el ajuste de macro actual se visualiza.

mientras se visualiza el ajuste de macro actual.

ON y OFF cada vez que pulsa . Cuando se selecciona el modo macro, se visualiza el indicador del modo macro .

Tome la foto mientras observa su sujeto en el monitor.

Para cancelar el modo macro, pulse repetidamente hasta que aparezca OFF. El indicador del modo macro desaparece.

1 Abra el cubreobjetivo. 2 3 4

La cámara se enciende en el modo de fotografía.

Se visualiza el ajuste actual del flash.

mientras se visualiza el ajuste actual del flash.

Cada vez que presiona siguiente:

, el modo de flash cambia en la secuencia

El margen de alcance del flash es de aproximadamente 2,5 m.

Flash automático (Sin indicación)

El flash se dispara automáticamente en condiciones de baja iluminación o de contraluz.

Flash con reducción de ojos rojos (

El modo de flash con reducción de ojos rojos reduce este fenómeno emitiendo destellos previos antes que se dispare el flash regular.

El flash se dispara siempre, cada vez que se libera el botón disparador.

El flash no se dispara, aún en condiciones de baja iluminación.

Utilice este modo cuando fotografíe un sujeto contra un fondo nocturno.

Escena nocturna con reducción de ojos rojos (

Utilice este modo cuando desee fotografiar personas contra un fondo nocturno para reducir el fenómeno de ojos rojos.

J USAR EL AUTODISPARADOR Esta función es útil para tomar fotos cuando usted también desea incorporarse a la escena. Para fotografiar con autodisparador, coloque primero la cámara sobre un trípode.

Abra el cubreobjetivo.

La cámara se enciende en el modo de fotografía.

El monitor se enciende y el ajuste actual del autodisparador se visualiza.

Presione mientras se encuentre visualizado el ajuste actual del autodisparador.

El ajuste cambia entre .

OFF cada vez que presione

Presione el botón disparador a fondo.

La lámpara del autodisparador se enciende durante aproximadamente 10 segundos, y luego comienza a parpadear. Después de parpadear durante 2 segundos con el tono de pitido, la foto será tomada.

SELECCIONAR LA CALIDAD Y EL TAMAÑO DE LA IMAGEN (MODO DE GRABACIÓN)

Seleccione el modo de grabación más adecuado para su propósito (impresión, edición en un ordenador, edición de un sitio web, etc.). Modos de grabación de imágenes fijas Modo de grabación

(Calidad Super Alta)

(Número de pixels) 1600 × 1200 pixels*

• Utilice este modo cuando desea imprimir una imagen con alta calidad de impresión o en un tamaño grande, como

A4 (21 cm × 29,7 cm), o para procesar imágenes en un ordenador. • La calidad de imagen es superior, pero el número de imágenes almacenables será menor. Se tarda más en almacenar las imágenes. • Utilice este modo cuando 1600 × 1200 desee editar las imágenes en pixels* un ordenador o imprimirlas en tamaño postal. • Este es el modo de ajuste

• Utilice este modo cuando desee adjuntar imágenes a un e-mail o simplemente para verlas en un ordenador.

• Este es el modo de

calidad estándar; por lo tanto, el número de imágenes que se pueden almacenar será mayor.

1024× 768 pixels* en el modo SQ1

640 × 480 pixels* en el modo SQ2 Normal

Modos de grabación de vídeo

Modo de grabación HQ (Alta Calidad) SQ (Calidad Estándar)

Puede grabar continuamente 320 × 240 durante 15 segundos a la vez. pixels*

Puede grabar continuamente 160 × 120 durante 60 segundos a la vez. pixels*

*El píxel es la unidad utilizada para expresar la resolución.

Visualice el menú superior en el modo de fotografía.

• Abra el cubreobjetivo. • Presione .

Presione para seleccionar uno de los modos de grabación, y luego presione

. Los modos de grabación para imágenes fijas son SHQ, HQ, SQ1 y SQ2; y para los vídeos son HQ y SQ. El modo de grabación queda ajustado y el menú se cierra.

REPRODUCCIÓN J REPRODUCIR IMÁGENES FIJAS Usted puede reproducir las imágenes una tras otra en el monitor.

con el cubreobjetivo cerrado.

El monitor se enciende y se visualiza la última imagen fotografiada.

(Reproducción de un solo cuadro)

: Se visualiza la imagen anterior.

: Se visualiza la imagen siguiente.

: Retroceden 10 imágenes.

: Se avanzan 10 imágenes.

para cancelar la reproducción.

El monitor y la cámara se apagan.

Visualización rápida (Reproducción con doble clic)

Esta función le permite reproducir las imágenes mientras fotografía con el cubreobjetivo abierto. Esto es útil cuando desea verificar los resultados de la toma y volver a fotografiar rápidamente.

Presione rápidamente fotografía.

dos veces (doble clic) en el modo de

La cámara entra inmediatamente en el modo de reproducción y se visualiza la última imagen tomada. (Reproducción de un solo cuadro)

Presione suavemente el botón disparador (a medias).

La cámara vuelve inmediatamente al modo de fotografía y usted podrá continuar fotografiando.

Reproducción de primeros planos

Las imágenes visualizadas en el monitor se pueden ampliar a 1,5, 2, 2,5 ó 3 veces. Esta función es conveniente para verificar los detalles de la imagen capturada.

con el cubreobjetivo cerrado.

El monitor se enciende y se visualiza la última imagen fotografiada. para seleccionar la imagen que desea ampliar.

Presione el mando de zoom hacia

La imagen se amplía en 1,5 veces. La ampliación aumenta cada vez que presiona el mando de zoom.

Para que la imagen vuelva al tamaño original (1x), presione el mando de zoom hacia .

Si presiona mientras se está visualizando la imagen ampliada, podrá desplazar la imagen en la dirección deseada, para que sea posible ver una sección diferente.

Visualización de índice

Esta función le permite visualizar varias imágenes en el monitor de manera simultánea. Es conveniente para encontrar rápidamente la imagen que desea ver. El número de imágenes puede ser 4, 9 ó 16.

con el cubreobjetivo cerrado.

Presione el mando de zoom hacia de visualización de índice.

Utilice las teclas de control para seleccionar un cuadro.

: Se mueve al cuadro anterior.

: Se mueve al cuadro siguiente.

: Retrocede a la visualización de índice anterior (los cuadros anteriores al cuadro superior izquierdo). : Avanza a la visualización de índice siguiente (los cuadros que siguen al cuadro derecho inferior).

Para volver a reproducción de un solo cuadro, presione el mando de zoom hacia .

1 Presione con el cubreobjetivo cerrado. 2 3 4 134 Sp

El monitor se enciende.

Presione el indicador

para visualizar la imagen deseada con

, y luego presione .

Se visualiza el menú superior.

El vídeo se reproduce después que parpadee la lámpara naranja a la derecha del visor, y los datos sean leídos por la cámara. Al llegar al final del vídeo, se volverá a visualizar automáticamente el comienzo del vídeo.

Se visualiza el menú MOVIE PLAYBACK.

: Se reproduce otra vez el vídeo entero. FRAME BY FRAME : El vídeo se reproduce manualmente cuadro por cuadro. EXIT : Sale del modo de reproducción de vídeo.

Presione luego presione

para seleccionar la operación deseada, y

Operaciones que tienen lugar cuando se selecciona FRAME BY FRAME

Se visualiza el primer cuadro del vídeo.

Se visualiza el último cuadro del vídeo. Se visualiza el cuadro siguiente. El vídeo se puede visualizar continuamente manteniendo presionado el botón. Se visualiza el cuadro anterior. El vídeo se puede visualizar continuamente hacia atrás manteniendo presionado el botón. Se visualiza el menú MOVIE PLAYBACK.

J PROTEGER LAS IMÁGENES (PROTECCIÓN)

Se recomienda proteger las imágenes importantes para no borrarlas involuntariamente.

con el cubreobjetivo cerrado.

El monitor se enciende.

para seleccionar la imagen que desea proteger.

Se visualiza el menú de modo.

para seleccionar la pestaña PLAY, y luego

para seleccionar ON.

La imagen seleccionada ha quedado protegida. dos veces.

Para cerrar el menú, presione Las imágenes protegidas no se pueden borrar mediante la función de borrado de un solo cuadro/todos los cuadros, pero se pueden borrar con la función de formateo.

J BORRAR IMÁGENES Las imágenes grabadas también pueden ser borradas. Es posible borrar cuadro por cuadro o todas las imágenes de la tarjeta.

Una vez borradas, las imágenes no se pueden recuperar. Antes de efectuar el borrado, verifique cada imagen para no borrar involuntariamente las imágenes que desea conservar.

Borrar un solo cuadro

con el cubreobjetivo cerrado.

El monitor se enciende.

para seleccionar la imagen que desea

Se visualiza el menú superior.

para seleccionar YES, y luego presione

La imagen se borra y el menú se cierra.

Borrar todos los cuadros

Visualice el menú superior en el modo de reproducción.

• Presione • Presione

con el cubreobjetivo cerrado.

para seleccionar MODE MENU.

para seleccionar la pestaña CARD, y luego

para seleccionar YES, y luego presione

Todas las imágenes se borran.

J FORMATEAR (CONFIGURACIÓN DE LA TARJETA) ( )

Esta función le permite formatear la tarjeta. Al formatearlas, las tarjetas quedan preparadas para recibir los datos. Antes de utilizar tarjetas que no sean de Olympus o que hayan sido formateadas en un ordenador, deberá formatearlas con esta cámara. • Todos los datos existentes, incluyendo los datos protegidos, se borran cuando se formatea la tarjeta. Una vez borradas, las imágenes no se pueden recuperar, por lo tanto, asegúrese de no borrar datos importantes.

Visualice el menú superior en el modo de fotografía.

• Abra el cubreobjetivo. • Presione .

para seleccionar MODE MENU.

para seleccionar la pestaña CARD, y luego

para seleccionar YES, y luego presione

AJUSTES DE IMPRESIÓN Especificando el número de impresiones deseado para cada imagen de la tarjeta y si desea imprimir o no la fecha y la hora, podrá imprimir las imágenes deseadas en concordancia con los datos de la orden de impresión, ya sea con una impresora DPOF compatible o en un establecimiento fotográfico

DPOF. ¿Qué es DPOF? DPOF son las siglas de Digital Print Order Format. DPOF es un formato utilizado para registrar información sobre impresión automática desde las cámaras. Designando cuáles son las imágenes que desea imprimir, las mismas pueden ser impresas fácilmente en los establecimientos fotográficos DPOF compatibles o imprimirlas en su hogar con una impresora DPOF compatible.

Sp Confirmar los datos de la orden de impresión

Si los datos para la orden de impresión ya han sido almacenados en la tarjeta, aparece la pantalla PRINT ORDER SETTING, para que usted pueda optar entre reinicializar los datos o conservarlos. Si no hay datos almacenados para la orden de impresión, esta pantalla no aparecerá y usted podrá realizar la siguiente operación.

Seleccione la orden de impresión de un solo cuadro o de todos los cuadros

Seleccione si desea especificar separadamente el número de impresiones para cada cuadro seleccionado, o si desea una sola impresión de todos los cuadros.

Ajustar el número de impresiones (sólo para la orden de un solo cuadro)

Visualice el cuadro que desea imprimir y ajuste el número de impresiones.

Ajustar los datos de impresión de fecha/hora

Usted puede incluir en la impresión la fecha o la hora de la fotografía.

Confirmar los datos de la orden de impresión

Verifique el número de cuadros ordenados, el número total de impresiones, y los datos de impresión de fecha/hora. Para mayores detalles, consulte con el “Manual de consulta” del CD-Rom.

DESCARGAR FOTOGRAFÍAS A UN ORDENADOR Si conecta la cámara a un ordenador mediante el cable USB suministrado, las imágenes de la tarjeta pueden ser transferidas al ordenador. Algunos OS

(sistemas operativos) pueden requerir una configuración especial al conectar a la cámara por primera vez. Siga el diagrama de abajo. Para mayores detalles sobre los procedimientos de la tabla, consulte con el “Manual de consulta” del software del CD.

Identificar el OS Sp

Instalar el controlador USB para Windows 98 Conectar la cámara a un ordenador utilizando el cable USB suministrado Confirmar que el ordenador reconoce la cámara Descargar archivos de imágenes Desconectar el cable USB Aunque su ordenador tenga un conector USB, puede suceder que la transferencia de datos no pueda efectuarse correctamente si está utilizando cualquiera de los sistemas operativos indicados abajo, o si tiene un conector USB add-on (tarjeta de extensión, etc.). • Windows 95/NT 4.0 • Windows 98/98SE actualizado de Windows 95 • Mac OS 8.6 o inferior (excepto Mac OS 8.6 equipado con Soporte USB MASS Storage 1.3.5 instalado en la fábrica) • No se garantiza la transferencia de datos en un sistema de ordenador de fabricación casera o en un OS no instalado en fábrica. • Usted puede ver imágenes utilizando aplicaciones gráficas que soporten JPEG (Paint Shop Pro, Photoshop, etc.), browsers (navegadores) de Internet (Netscape Communicator, Microsoft Internet Explorer, etc.); software CAMEDIA Master; u otro software. Para la información sobre el uso de aplicaciones gráficas comerciales, refiérase a sus respectivos manuales de instrucciones.

• Se requiere QuickTime para reproducir vídeos. QuickTime está incluido en el CD de software suministrado.

• Si desea procesar imágenes, asegúrese de descargarlas primero a su ordenador. Dependiendo del software, los archivos de imágenes se pueden destruir si se procesan (rotan, etc.), las imágenes mientras se encuentran en la tarjeta.

J PARA USUARIOS DE OTROS OS Los usuarios que están utilizando otros OS no pueden utilizar el cable USB suministrado para conectar la cámara directamente al ordenador.

Windows 95 Windows NT Mac OS anterior a OS 9 Puede descargar imágenes directamente a su ordenador utilizando un adaptador de disquetes opcional, o un adaptador para tarjetas PC. ¿Su ordenador dispone de un interfaz USB? ¿Hay un puerto marcado en su ordenador? No

No ¿Es su OS uno de los siguientes? • Windows 98 • Windows 2000 • Windows Me • Windows XP

• Mac OS 9/X Conectar la cámara directamente a su ordenador utilizando el cable USB suministrado.

Utilice el lector/escritor SmartMedia USB. *No podrá utilizar Mac OS X. Según el modelo, usted podrá descargar el controlador desde el sitio web de Olympus. Para más detalles, visite nuestro sitio web.

¿Su ordenador dispone de una ranura para tarjetas PC incorporada?

Utilice el adaptador para tarjetas PC opcional.

*No soportado por Windows NT4.0 o anterior.

¿Su ordenador dispone de una unidad de disquetes incorporada?

Utilice el adaptador de disquetes FlashPath opcional.

Consulte con el representante Olympus más cercano.

Para mayores detalles, consulte con el “Manual de consulta” del CD-Rom.

Estuche para cámara Impresoras de fotografías P-400 y P-200 para cámaras digitales Olympus Adaptador de CA Tarjeta SmartMedia estándar (8/16/32/64/128MB) Adaptador de disco flexible Adaptador de tarjeta PC Unidad lectora/escritora de media extraíble de marca Olympus Pila NiMH Cargador de pilas NiMH Baterías de litio CR-V3 de larga duración

Visite el home page de Olympus para las últimas informaciones sobre los ítems opcionales. http://www.olympus.com/

La tarjeta no está insertada, o no puede ser reconocida.

Inserte una tarjeta, o insértela de manera correcta.

No es posible grabar, reproducir o borrar las imágenes de esta tarjeta.

Limpie los contactos de color dorado con un papel limpiador (en venta en las tiendas del ramo) e inserte la tarjeta otra vez. Si el problema persiste, formatee la tarjeta. Si no puede formatear la tarjeta, no podrá utilizar tal tarjeta.

Está prohibido escribir en esta tarjeta.

Si está fotografiando, retire el sello de protección contra escritura. Para mayor información, consulte el manual de instrucciones entregado con la tarjeta.

No hay espacio libre en la tarjeta. Por lo tanto, no es posible fotografiar.

Reemplace la tarjeta o borre las imágenes no deseadas. Antes de borrar, transfiera las imágenes importantes a un ordenador.

No hay espacio libre en la tarjeta, por lo tanto, no es posible grabar información nueva como datos para la orden de impresión y otras funciones.

Reemplace la tarjeta o borre las imágenes no deseadas. Antes de borrar, transfiera las imágenes importantes a un ordenador.

No hay imágenes en la tarjeta.

No hay ninguna imagen contenida en la tarjeta. Grabe las imágenes.

La imagen seleccionada no puede ser reproducida en esta cámara.

Para verla, utilice el software de procesamiento de imágenes. Si aún no consigue reproducir, significa que el archivo de imágenes está parcialmente dañado.

La tapa de la tarjeta está abierta.

Cierre la tapa de la tarjeta.

NO CARD CARD ERROR La tarjeta no está formateada.

Formatee la tarjeta.

ESPECIFICACIONES Tipo de producto

Cámara digital (para fotografía y visualización)

Sistema de grabación

Grabación digital, JPEG (de acuerdo con Reglas de Diseño para Sistema de Archivos de Cámara

(DCF)), Formato de Orden de Impresión Digital (DPOF)

Soporta QuickTime Motion JPEG Memoria

SmartMedia (4 MB - 128 MB)

*Todas las tarjetas excepto de 2 MB y 5 V.

Resolución de la imagen de grabación

Número de imágenes almacenables

(Cuando se utiliza una tarjeta de 8 MB)

Aprox. 5 cuadros (SHQ)

Aprox. 16 cuadros (HQ) Aprox. 29 cuadros (SQ1) Aprox. 49 cuadros (SQ2)

Número de pixels efectivos

Elemento captador de imágenes

Elemento captador de imágenes CCD de estado sólido, de 1/3,2", 2.110.000 pixels (total)

Objetivo Olympus de 5 - 15 mm, f2,8/4,9, 8 elementos en 7 grupos (equivalente a objetivo de

38 mm a 114 mm en una cámara de 35 mm)

Medición ESP digital

Velocidad del obturador

1/2 a 1/1000 seg. (Modo escena nocturna: 1 seg.)

Visor óptico de imagen real (con marca de objectivo de enfoque automático (AF))

Tiempo de carga del flash

Sistema de calendario automático

Entorno de funcionamiento

0°C a 40°C (funcionamiento)

-20°C a 60°C (almacenamiento)

30% a 90% (funcionamiento)

10% a 90% (almacenamiento)

Fuente de alimentación

Dos pilas alcalinas AA (R6), pilas de litio, pilas

NiMH o pilas NiCd O una batería de litio CR-V3 O adaptador de CA (opcional) * No se pueden usar pilas de manganeso (cinc-carbón).

112 mm (An) x 62 mm (Al) x 35 mm (Pr)

(excluyendo los salientes)

175 g (sin pilas ni tarjeta)

Las especificaciones se encuentran sujetas a cambios sin previo aviso ni obligación alguna por parte del fabricante.
