用户手册 C-220 ZOOM OLYMPUS

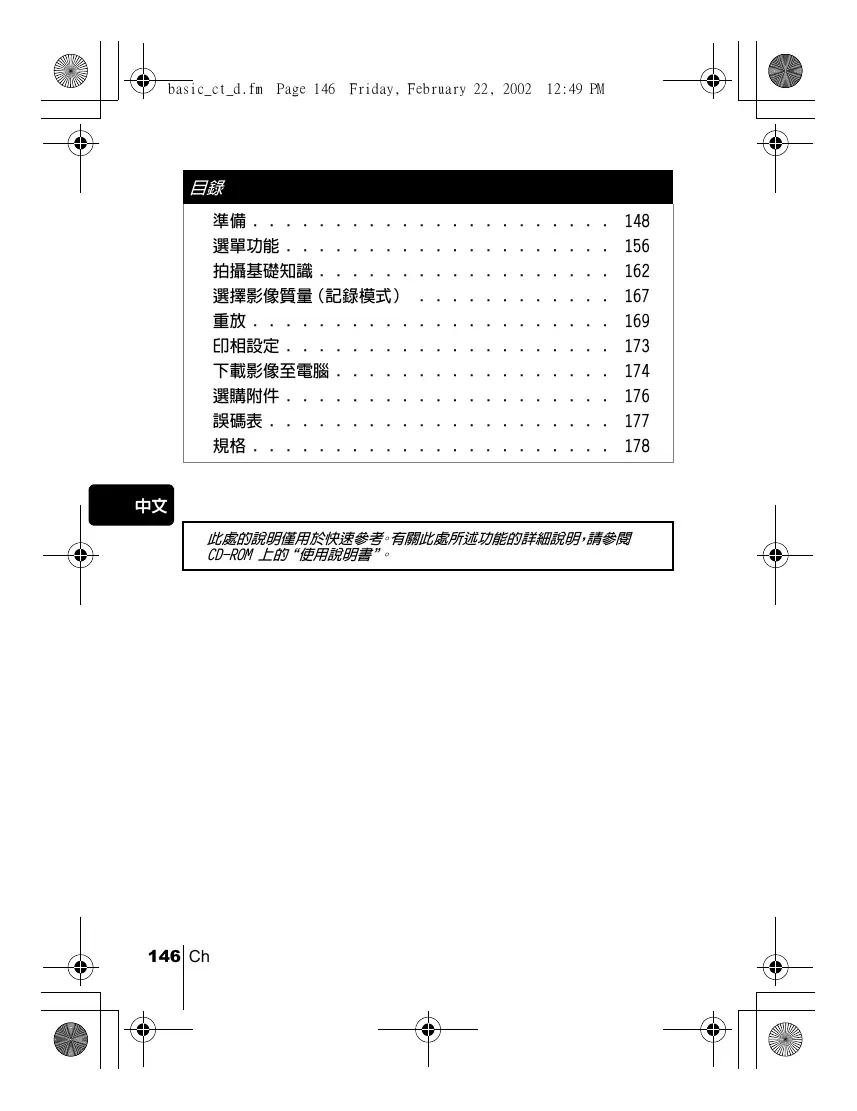

中文 此處的說明僅用於快速參考。有關此處所述功能的詳細說明，請參閱 CD-ROM 上的“使用說明書＂。

對歐洲用戶 “CE＂標記表示本產品符合歐洲安全、衛生、環境和用戶保護要求。 帶“CE＂標記的照相機將在歐洲銷售。

對北美和南美用戶 對美國用戶 產品保證聲明 型號 ︰ 商標名稱 ︰ 責任方 ︰ 地址 ︰ 電話號碼

C-2 Zoom/D-520 ZOOM/C-220 ZOOM OLYMPUS Olympus America Inc. 2 Corporate Center Drive, Melville, New York 11747-3157 U.S.A. ︰ 631-844-5000

經測試符合家用或辦公室用 FCC 規程 該設備符合 FCC 規程第 15 章。操作須服從以下兩種情況︰ (1) 該設備不會引起有害干擾。 (2) 該設備必須接納收到的任何干擾，包括會引發不合意操作的干擾。

對加拿大用戶 此 B 級數碼設備符合加拿大干擾引發設備規程的全部要求。

IBM 為國際商業機器公司的註冊商標。 Microsoft 和 Windows 為微軟公司的註冊商標。 Macintosh 為蘋果電腦公司的商標。 其他所有各公司及產品的名稱均為相應業主的註冊商標和／或商標。 本說明書中所引用的照相機檔案系統標準為日本電子及資訊技術工業協會 (JEITA) 制定的“照相機檔案系統設計規則（DCF）＂標準。

橙色燈 綠色燈 AF 對象標誌 插卡艙蓋

箭頭鈕 （液晶顯示屏）鈕 在重放模式打開和關閉照 相機的電源。

12:49 PM J 液晶顯示屏指示 拍攝模式

保護 可以在重放模式中觀看記錄影像的詳細拍攝資訊。

記憶體標尺 拍攝時記憶體標尺點亮。標尺點亮時，照相機將影像儲存在插卡上。記憶體標尺 指示根據拍攝狀況改變如下。記憶體標尺全亮時，請稍等後再拍攝下一幅影像。 拍攝靜止影像時 拍攝

拍攝中（點亮） • 亮區完全熄滅之前無法拍攝。 • 記憶體標尺全亮時活動影像的記錄自動結束。

電池檢查 如果剩餘電池電量低，在照相機電源打開時液晶顯示屏上的電池檢查指示改 變如下。 無指示 點亮（綠色）

取景器右側的綠色燈和橙色 燈閃爍 剩餘電量：耗盡 更換新電池。

將腕帶的長端穿過已經通過安裝環的環 圈。 拉緊腕帶並確保牢靠固定。

• 液晶顯示屏關閉。 • 鏡頭蓋關閉。 • 取景器右側的指示燈熄滅。

沿 方向（由蓋子上的 標誌 所表示的方向）滑動電池艙蓋，並按 方向將其翻起。

按插圖所示方向正確插入電池。 使用 AA(R6) 電池時

如果電池艙蓋不易關閉，請勿強行關。 試用雙手按 標誌。

Friday, February 22, 2002

12:49 PM AA(R6) 鹼性電池 根據電池生產商和照相機拍攝條件等的不同，使用 AA 電池可在照相機內儲存 的影像數差異極大。請僅在別無選擇的情況下使用這種電池。盡可能關閉液晶 顯示屏以節省電力。

J 插入插卡（SmartMedia） 拍攝的影像儲存在插卡上。

確認： • 液晶顯示屏關閉。 • 鏡頭蓋關閉。 • 取景器右側的指示燈熄滅。

打開插卡艙蓋。 按圖示方向將插卡插到底。 插卡艙蓋內有箭頭，表示插卡的插入方 向。

Friday, February 22, 2002

12:49 PM J 打開／關閉電源 拍攝影像時 電源開：

打開鏡頭蓋。 照相機在拍攝模式打開電源。鏡頭伸出而且閃光燈彈出。 若鏡頭蓋未完全打開，鏡頭無法伸出。打開鏡頭蓋直至發出喀 嗒聲。 若日期和時間返回到出廠缺省設定，Y/M/D 出現在液晶顯示屏上。

稍微關閉鏡頭蓋直至其觸及鏡頭蓋。 鏡頭蓋在觸及鏡頭之前停止並且鏡頭縮回。等鏡頭全部縮回後 再完全關閉鏡頭蓋。 照相機電源關閉。（液晶顯示屏也關閉。） 手動按下閃光燈直至其到位。

請勿按壓蓋在鏡頭上的鏡頭蓋，否則可能會損壞鏡頭或導致鏡頭故障。

照相機在重放模式打開電源。液晶顯示屏打開，顯示最後拍攝 的影像。

中文 （液晶顯示屏）鈕 切勿在照相機打開電源時打開插卡艙蓋、取出插卡或電池，或連接或拔 下 AC 轉接器。否則插卡中的全部資料會被破壞。被破壞的資料無法恢 復。更換插卡時，在打開插卡艙蓋之前務必關閉照相機電源。

Y-M-D （年／月／日） M-D-Y （月／日／年） D-M-Y （日／月／年） 然後按 。 光標移到第一個設定區。

重複上述步驟，直至完成日期和時間設定。 按

為了進行更精確的設定，在時鐘到達 00 秒時按 始計時。

照相機電源關閉。 如果電池取出約 1 小時或電池耗盡，日期和時間設定可能會被取消或不正確。在 拍攝重要影像之前，請確認日期和時間設定正確。

選單功能 J 使用選單和標籤 打開照相機電源並按 時，頂層選單顯示在液晶顯示屏上。從該選單設定本 照相機的各種功能。本章用拍攝模式畫面說明選單的工作。 按

• 供您進入所有選單選項設定測 光、白平衡和設定日期和時間等。 • 將設定按四個標籤分類。 • 顯示 CAMERA、PICTURE、CARD 和 SETUP 標籤。按 選擇畫 面左側的所需標籤。

• 供您快速進入最常用的選單設 定。 • 在畫面底部顯示操作鈕，並通過 按 選擇項目。

• 根據照相機的狀態和所進行的設定，有些項目無法選擇。例如，當選擇活 動影像記錄模式時，無法選擇 EDIT 標籤分類下的 SEPIA、BLACK&WHITE 或 。 • 在顯示選單時按快門鈕拍攝，可以按當前所選的設定拍攝。 • 如果要在關閉照相機電源後保存設定，將全部重設設為 OFF。

快捷選單 拍攝模式 DRIVE 供您一次拍攝一幀（普通拍攝） 。 供您連續拍攝影像。 供您拍攝活動影像。

供您選擇分辨率和影像質量。 靜止影像：SHQ、HQ、SQ1 和 SQ2

活動影像：HQ、SQ FUNCTION 2 IN 1

供您將兩幅連續拍攝的靜止影像合成為一幅。 自我肖像模式： 供您拿起照相機拍攝您自己。

允許用 Olympus CAMEDIA 牌的 SmartMedia 卡拍攝全景影 像。

MOVIE PLAYBACK 重放活動影像。

INFO 在液晶顯示屏上顯示全部拍攝資訊。

模式選單 模式選單功能被分成 4 個標籤。用

此處的說明僅用於快速參考。有關此處所述功能的詳細說明，請參閱 CDROM 上的“使用說明書＂。

利用數碼變焦功能擴展最大光學變焦，實現最大約 5 倍的變 焦攝影。

從 ESP 或 （點測光）兩種設定中選擇用於決定曝光或 影像亮度的影像區域。

選擇關閉電源時是否保存當前的照相機設定。 打開和關閉嗶聲（用於警告等） 。

選擇保存影像時是否將其同時顯示在液晶顯示屏上。 調節液晶顯示屏的亮度。 設定日期和時間。

PLAY 標籤 保護影像不被意外消除。 將影像順時針或逆時針旋轉 90 度。 在插卡上儲存 DPOF 印字機所需的印相資訊。 EDIT 標籤 BLACK & WHITE SEPIA INDEX

產生黑白影像。 產生棕褐色影像。 使檔案尺寸變小。 產生 9 幀活動影像的索引影像。

CARD 標籤 CARD SETUP SETUP 標籤 ALL RESET

格式化插卡。 消除儲存在插卡上的所有影像資料。

選擇關閉電源時是否保存當前的照相機設定。 打開和關閉嗶聲（用於警告等） 。 選擇索引顯示的幀數。 調節液晶顯示屏的亮度。 設定日期和時間。

拍攝基礎知識 J 拍攝靜止影像 您可以用取景器或液晶顯示屏拍攝靜止影像。兩種方法均只需按下快門鈕。

打開鏡頭蓋。 推開鏡頭蓋直至聽到喀嗒聲。 閃光燈彈出而且鏡頭伸出。

在取景器中將 AF 對象標誌對準被攝對象。 當照相機離被攝對象的距離不到 0.5 m 時，請選擇近拍模式。

輕輕按下快門鈕（半按）。 當聚焦和曝光鎖定時取景器右側的綠色燈點亮。這時，可以聽到照相機內 聚焦機構的聲音，但不拍攝影像。

打開鏡頭蓋。 推開鏡頭蓋直至聽到喀嗒聲。 閃光燈彈出而且鏡頭伸出。

在液晶顯示屏中觀看被攝對象並確定構圖。 按照使用取景器拍攝時相同的步驟拍攝。 完全按下快門鈕（全按）拍攝。 要關閉液晶顯示屏拍攝時，再次按

當橙色燈閃爍時，切勿打開插卡艙蓋、取出電池或拔下 AC 轉接器。否則，當時拍 攝的影像無法保存，已儲存的影像也會被破壞。

12:49 PM J 如果無法獲得正確的聚焦（焦距鎖定） 當您要聚焦的被攝對象不在取景框中央並無法將 AF 對象標誌對準它時，可以 將照相機對大致相同距離處的另一位置聚焦（聚焦鎖定），按照以下說明拍攝。

打開鏡頭蓋。 照相機在拍攝模式打開電源。

看著取景器並將 AF 對象標誌對準被攝 對象。 拍攝難於聚焦或快速移動的被攝對象時，將 照相機對準與被攝對象距離相同的物體。

半按下快門鈕直至取景器右側的綠色燈持續點亮。 綠色燈點亮時聚焦和曝光被鎖定。

保持半按下快門鈕，在取景器中重新取 景。

12:49 PM J 記錄活動影像 可以用本照相機記錄活動影像。記錄的活動影像可以用索引功能作為靜止影像 分別重放或儲存。

在拍攝模式顯示頂層選單。 • 打開鏡頭蓋。 • 按 。

活動影像記錄已設定，選單關閉。 取決於插卡記憶容量的可記錄總時間和

在液晶顯示屏中觀看被攝對象記錄活動影像。 完全按下快門鈕開始記錄。按快門鈕時，顯示一次記錄的剩餘秒數。再次完 全按下快門鈕停止記錄。 要取消活動影像模式 按 。 液晶顯示屏關閉，活動影像模式被取消。

在活動影像記錄中無法使用閃光燈和光學變焦。 儲存活動影像比靜止影像時間長。 剩餘可拍攝秒數根據記錄模式和插卡上的可利用空間而異。 您無法記錄帶聲音的活動影像。

J 對被攝對象變焦（光學變焦） 可以用光學變焦以 3 倍變焦率進行遠距和廣角攝影（在 35 mm 照相機上相當 於 38 mm - 114 mm） 。把 3 倍光學變焦與 2.5 倍數碼變焦組合起來，可以獲 得約 7.5 倍的變焦倍率（在 35 mm 照相機上相當於 38 mm－285 mm）。記錄模 式設定為 SQ2 時，可以進行 5 倍數碼變焦。

打開鏡頭蓋。 照相機在拍攝模式打開電源。

看著取景器滑動變焦桿。 將變焦桿按向 被攝對象。

看著取景器拍攝。 以數碼變焦拍攝的影像可能會呈現出粒狀。

J 拍攝近距影像（近拍模式） 近拍模式供您拍攝位於 0.2 m 到 0.5 m 之間的被攝對象。

打開鏡頭蓋。 照相機在拍攝模式打開電源。

在顯示當前的近拍設定時按 每次按 ，設定在 近拍模式指示 。

在液晶顯示屏中觀看被攝對象並拍攝。 要取消近拍模式，反覆按 消失。

J 使用閃光燈 1 打開鏡頭蓋。 2 3

拍攝。 閃光燈的工作範圍近似為 2.5 m。

自動閃光（無指示） 閃光燈在低照度或背光條件下自動閃光。

紅眼減輕閃光模式通過在正常閃光前發出預閃光來減輕此現象。

在拍攝夜色背景前的人物肖像時使用此模式以減輕紅眼現象。

J 使用自拍 此功能在將您自己拍入影像中時很有用。用三腳架固定照相機進行自拍。

打開鏡頭蓋。 照相機在拍攝模式打開電源。

全按下快門鈕。 自拍指示燈點亮約 10 秒鐘，然後開始閃爍。響起嗶聲並閃爍 2 秒鐘後， 拍攝影像。

選擇影像質量（記錄模式） 選擇最適合需要的記錄模式（印相、在電腦上編輯、網站編輯等）。 靜止影像記錄模式 記錄模式

1600 × 1200 像素* • 要以高質量列印影像或在 A4（21 cm × 29.7 cm）等大 紙上列印影像，或要在電腦 SHQ 上處理影像時使用此模式。 （超高質量） • 影像質量越高，可儲存的影 像數越少。儲存影像所需的 時間越長。 HQ （高質量）

• 要在電腦上編輯影像或在名 1600 × 1200 像素* 信片尺寸的紙上列印時使用 此模式。 • 此模式為出廠缺省設定。

• 要將影像附加在電子郵件上 或只需在電腦上觀看時使用 此模式。 SQ （標準質量） • 這是標準質量模式，可儲存 的影像數增多。

1024× 768 像素* （於 SQ1 模式） 640 × 480 像素* （於 SQ2 模式）

活動影像記錄模式 記錄模式 HQ （高質量）

一次可以連續記錄 15 秒鐘。 320 × 240 像素*

一次可以連續記錄 60 秒鐘。 160 × 120 像素* SQ （標準質量）

在拍攝模式顯示頂層選單。 • 打開鏡頭蓋。 • 按 。

靜止影像的記錄模式為 SHQ、HQ、SQ1 和 SQ2；活動影像的記錄模式為 HQ 和 SQ。 記錄模式已設定並且選單關閉。

重放 J 重放靜止影像 您可以在顯示器上逐幀重放影像。

液晶顯示屏打開，顯示最後拍攝的影像。（單幀重放）

。 :顯示前面的影像。 :顯示後面的影像。 :跳到 10 幀後的影像。

此功能供您在打開鏡頭蓋拍攝時重放影像。當您要檢查拍攝結果並快速恢復拍 攝時很有用。

在拍攝模式中快速按兩下（雙擊） 。 照相機進入重放模式並顯示最後拍攝的影像。 （單幀重放）

輕輕按下快門鈕（半按）。 照相機返回到拍攝模式，您可以繼續拍攝。

近距重放 可以將顯示在液晶顯示屏上的影像放大 1.5、2、2.5 或 3 倍。此功能在您要檢 查影像的細節時很有用。

液晶顯示屏打開，顯示最後拍攝的影像。 按 選擇您要放大的影像。

影像被變焦 1.5 倍。每按一次變焦桿，變焦率增大。 要將影像恢復到原尺寸（1 倍），將變焦桿按向 。

索引顯示 此功能可在液晶顯示屏上同時顯示多幀影像。當您要快速查找所要觀看的影像 時很有用。顯示影像數可以為 4、9 或 16。

用箭頭鈕選擇影像。 ：移到前一幀影像。 ：移到後一幀影像。 ：跳到前一個索引顯示（左上角影像前面的影像）。 ：跳到後一個索引顯示（右下角影像後面的影像）。

J 重放活動影像 1 鏡頭蓋關閉時按 。 中文

取景器右側的橙色燈閃爍後重放活動影像，活動影像資料下載到照相機。 活動影像到達結尾時，顯示自動返回到活動影像的開頭。

顯示 MOVIE PLAYBACK 畫面。

PLAYBACK :再次重放全部活動影像。 FRAME BY FRAME :手動一次重放一幀活動影像。 EXIT :退出活動影像重放模式。

選擇 FRAME BY FRAME 時的操作 :顯示活動影像的第一幀。 :顯示活動影像的最後一幀。 :顯示下一幀影像。按住不放可以連續顯示活動影像。 :顯示上一幀影像。按住不放可以反向連續顯示活動影像。 :顯示 MOVIE PLAYBACK 選單。

12:49 PM J 保護影像（保護） 您最好保護重要影像以免無意中將其消除。

無法用單幀消除／全部消除功能消除受保護的影像，但格式化功能可以將其全 部消除。

J 消除影像 記錄的影像也可消除。可以一次消除插卡上的一幀影像或全部影像。 影像一旦消除便無法恢復。請在消除之前檢查各影像以免無意中消除您要保存 的影像。

在重放模式顯示頂層選單。 • 鏡頭蓋關閉時按 • 按 。

此功能供您格式化插卡。格式化為插卡接收資料作準備。使用非 Olympus 插卡 或已在電腦上格式化的插卡之前，必須用本照相機格式化。

格式化插卡時，包括受保護資料在內的所有現存資料均被消除。影像一旦被消 除便無法恢復，所以請務必不要消除重要資料。

在拍攝模式顯示頂層選單。 • 打開鏡頭蓋。 • 按 。

選擇 CARD 標籤，然後按 。 選擇 YES，然後按

印相設定 通過指定插卡上各影像的所需列印數和是否列印日期和時間，您可以根據印相 預約資料由 DPOF 兼容印字機或 DPOF 印相館列印所需的影像。 什么是 DPOF? DPOF 是數碼列印預約格式的縮寫。DPOF 是一種用於記錄來自照相機的自動印 相資訊的格式。 通過指定所要列印的影像，可以很容易地由 DPOF 兼容的印相服務部或 DPOF 兼容個人印字機列印影像。

確認印相預約資料 如果印相預約資料已經保存在插卡中， PRINT ORDER SETTING 畫面出現， 供您選擇重新設定資料還是保持其不變。如果無印相預約資料，此畫面不出現， 您可以進行下一步操作。

選擇單幀預約或全幀預約 選擇是否要對所選的幀指定印相數，或將全幀列印一次。

設定日期／時間列印資料 您也可以列印拍攝日期或時間。

確認預約資料 檢查預約的幀數、總印相數和日期／時間列印資料。

有關詳細說明，請參閱 CD-ROM 上的“使用說明書＂。

下載影像至電腦 用附帶的 USB 電纜將照相機與電腦相連，可以將插卡上的影像傳送至電腦。某 些 OS（操作系統）第一次與照相機相連時可能需要特殊的設定。請按照下圖進 行。 有關圖中操作步驟的詳細說明，請參閱軟體 CD 上的“使用說明書＂ 。 識別操作系統

Windows 98/ 98 SE（第二版）

Windows Me/2000/XP Mac OS 9.0 - 9.1/ OS X (10.0)

安裝 Windows 98 用 USB 驅動程式 用附帶的 USB 電纜將照相機連接到電腦

中文 確認電腦識別照相機 下載影像檔案 拔下 USB 電纜 即使電腦帶 USB 端子，如果使用下列一種操作系統或帶一個添加的 USB 端子（外接 插卡等），資料的傳送可能無法正常進行。 • Windows 95/NT4.0 • 從Windows 95 昇級的 Windows 98/98 SE • Mac OS 8.6 或以下（出廠時安裝 USB MASS Storage Support 1.3.5 的 Mac OS 8.6 除外） • 對自己組裝的電腦系統或出廠時未安裝操作系統的電腦無法保證資料傳送的正常 進行。 、網 • 您可以使用支持 JPEG 的圖形應用程式（Paint Shop Pro、Photoshop 等） 際網路瀏覽器（Netscape Communiator、Microsoft Internet Explorer 等） 和 CAMEDIA Master 軟體或其他軟體來查看影像。有關使用商業圖形應用程式 的詳細說明，請參閱應用程式的使用說明書。 • 重放活動影像時需要 QuickTime。QuickTime 包含在附帶的軟體 CD 中。 • 如果您要處理影像，請務必先將影像下載到電腦。有些軟體在處理（旋轉等）插 卡上的影像時，影像檔案可能會損壞。

12:49 PM J 其他操作系統的用戶 運行其他操作系統的用戶無法用附帶的 USB 電纜將照相機直接連接到電腦。 Windows 95 Windows NT OS 9 以前的 Mac OS 可以用插卡或選購的磁片轉接器或 PC 卡轉接器直接下載影像至電腦。 電腦帶 USB 接口？ 電腦上有 標誌？ 否

否 電腦操作系統為以 下之一？ • Windows 98 • Windows 2000 • Windows Me • Windows XP • Mac OS 9/X

用附帶的 USB 電纜將照相機直 接連接到電 腦。

使用選購的 USB SmartMedia 讀／寫器。 *不與 Mac OS X 兼容。 有些產品的驅動程式可以從網頁 上下載。 詳細說明請參閱 OLYMPUS 的網 站。

*Windows NT4.0 以下不支持 電腦帶內置磁片驅動器？ 否

有關詳細說明，請參閱 CD-ROM 上的“使用說明書＂。

選購附件 自 2002 年 2 月 • • • • • • • • • •

照相機套 Olympus 數碼照相機用 P-400 和 P-200 印相機 AC 轉接器 標準 SmartMedia 卡（8/16/32/64/128MB） 磁片轉接器 PC 卡轉接器 Olympus 牌抽取式媒體讀／寫器 NiMH 電池 NiMH 電池充電器 CR-V3 長壽命鋰電池

有關選購附件的最新資訊，請訪問 Olympus 網頁。 http://www.olympus.com/

用一張乾淨紙（市售）擦淨金屬接觸面 並重新插入插卡。如果問題仍然無法解 決，請重新格式化插卡。如果無法格式 化插卡，則此插卡不能再用。

拍攝影像時，揭下貼在插卡上的寫保護 膠封貼。有關詳細說明，請參閱插卡附 帶的使用說明書。

插卡上沒有剩餘空間，所以 無法拍攝更多的影像。

更換插卡或消除不要的影像。消除之 前，請將重要影像下載到電腦。

插卡上沒有剩餘空間，所以 無法記錄印相預約資料和 其他功能等新資訊。

更換插卡或消除不要的影像。消除之 前，請將重要影像下載到電腦。

用電腦上的影像處理軟體瀏覽。如果仍 無法瀏覽，則部分影像檔案損壞了。

數碼式記錄，JPEG（根據照相機檔案系統設計規程 (DCF)） 、數碼印相預約格式 (DPOF)

支持 QuickTime Motion JPEG

SmartMedia 卡（4 MB - 128 MB） * 除 2 MB 和 5 V 以外的所有插卡。

1600 × 1200 像素 (SHQ/HQ) 1024 × 768 像素 (SQ1) 640 × 480 像素 (SQ2)

可儲存影像數 （使用 8 MB 插卡時）

1/3.2 英寸 CCD 固態攝影元件，2,110,000 像素 （總數）

Olympus 鏡頭 5 - 15 mm，f2.8/4.9，7 組 8 個鏡 頭（相當於 35 mm 照相機的 38 mm 至 114 mm 鏡 頭）

1/2 至 1/1000 秒（夜景模式：1 秒）

0.5 m 至 ∞ （普通） 0.2 m 至 0.5 m（近拍模式）

1.5 英寸 TFT 彩色液晶顯示屏，114,000 像素

DC-IN 端子，USB 端子（小型－ B），VIDEO OUT 端子

0°C 至 40°C （工作） -20°C 至 60°C （保存）

30% 至 90% （工作） 10% 至 90% （保存）

兩節 AA(R6) 鹼性電池、鋰電池、NiMH 電池或鎳鎘 電池 或一節鋰 CR-V3 電池組件 或 AC 轉接器（選購） * 不能使用錳電池。

規格若有變更，製造商恕不另行通知，也不承擔責任。
