MANUAL DE USUARIO Flux Isofix eXT Osann

Gracias por elegir nuestro asiento infantil para coche Flux Isofi x eXT. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente.

USO

• Este producto es adecuado para niños con una estatura de 76 a 150 cm.
• La instalación en el sentido de la marcha para niños de 76 a 120 cm de altura y edad mínima de 15 meses se realiza mediante conectores Isofix y el cinturón Top-Tether. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil para coche abrochado.
• La instalación en el sentido de la marcha para niños de 100 a 150 cm de estatura se realiza con la ayuda de los conectores Isofi x. El cinturón Top-Tether no es necesario en esta clase de estatura. La sujeción del niño se lleva a cabo con el cinturón de 3 puntos del automóvil. Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda.

ATENCIÓN

UTILIZAR SOLO A PARTIR DE LOS 15 MESES DE EDAD.

NOTA

NOTA (76-120 cm):

Este es un sistema de retención infantil i-Size. Está homologado según el Reglamento n.° 129 para su uso en asientos de vehículos "compatibles con i-Size", tal y como especifica ca el fabricante del vehículo en el manual de instrucciones. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil o con el distribuidor.

El sistema de retención infantil puede utilizarse en todos los asientos Isofi x siempre que también haya un gancho de fi jación para el Top-Tether.

NOTA (100–150 cm):

Se trata de un asiento elevador i-Size optimizado. Está homologado según el Reglamento n.° 129 para su uso principalmente en las "plazas de asiento i-Size" especificadas por los fabricantes de vehículos en el manual de instrucciones del vehículo. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil ampliado o con el distribuidor.

El asiento elevador i-Size optimizado también puede utilizarse en todos los asientos de la categoría "universal", siempre que no existan problemas de compatibilidad con el interior del vehículo.

En caso de duda, póngase en contacto con el fabricante del asiento infantil o con el distribuidor.

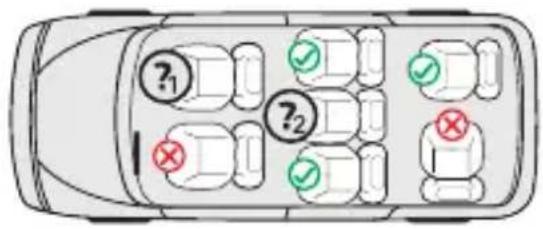

?₁ ?₂

1. y 2.:

76-120 cm: Solo si se dispone de conectores Isofi x y de un gancho de sujeción para el Top-Tether.

100-150 cm: Solo si hay, al menos, un cinturón de seguridad de 3 puntos conforme a ECE R16 disponible. Si existen conectores Isofi x, también pueden utilizarse de manera adicional. No está permitido asegurar al niño únicamente con un cinturón de 2 puntos.

La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

Clase de estatura	Sentido de montaje	Instalación Tipo Protección del niño
76–120 cm	En el sentido de la marcha	Conectores Isofi x y Top-Tether	i-Size	Cinturón de 5 puntos del asiento infantil para coche
100–150 cm	En el sentido de la marcha	Conectores Isofi x y cinturón de seguridad de 3 puntos del coche	Asiento elevador i-Size	Cinturón de 3 puntos del coche
100–150 cm	En el sentido de la marcha	Cinturón de 3 puntos del coche	Asiento elevador i-Size	Cinturón de 3 puntos del coche

ADVERTENCIA

• Lea atentamente estas instrucciones antes de utilizarlo para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.
• El asiento infantil sólo puede utilizarse con su propio sistema de cinturones de 5 puntos con niños con un peso corporal inferior a 23 kg y una altura de hasta 120 cm.
• El asiento infantil NO puede utilizarse con el sistema de cinturones de 5 puntos con niños de más de 23 kg de peso y más de 120 cm de altura.
• El asiento infantil puede instalarse en el sentido de la marcha con los conectores Isofix y el cinturón Top-Tether.
• Para la instalación Isofi x: Asegúrese de leer el manual del fabricante del vehículo.
• No utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marca-dos en el sistema de retención infantil.
• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un coche.
• No deje nunca a su hijo desatendido en el asiento.
• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un accidente.
• Por razones de seguridad, el asiento infantil también debe estar fijado al vehículo, aunque no haya ningún niño en el asiento infantil.
• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados a su cuerpo. Asegúrese también de que los cinturones no estén retorcidos.
• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.
• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben colocar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.
• Es importante que los cinturones situados más abajo aseguren firmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.
• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.
• Este asiento infantil está diseñado para niños con una estatura máxima de 150 cm. Nunca sobrecargue el asiento infantil llevando más de un niño o cargas adicionales en él.
• El sistema de retención infantil no debe utilizarse sin la funda del asiento.
• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, pues esta es una parte integral del rendimiento de la retención.

PIEZAS DEL ASIENTO

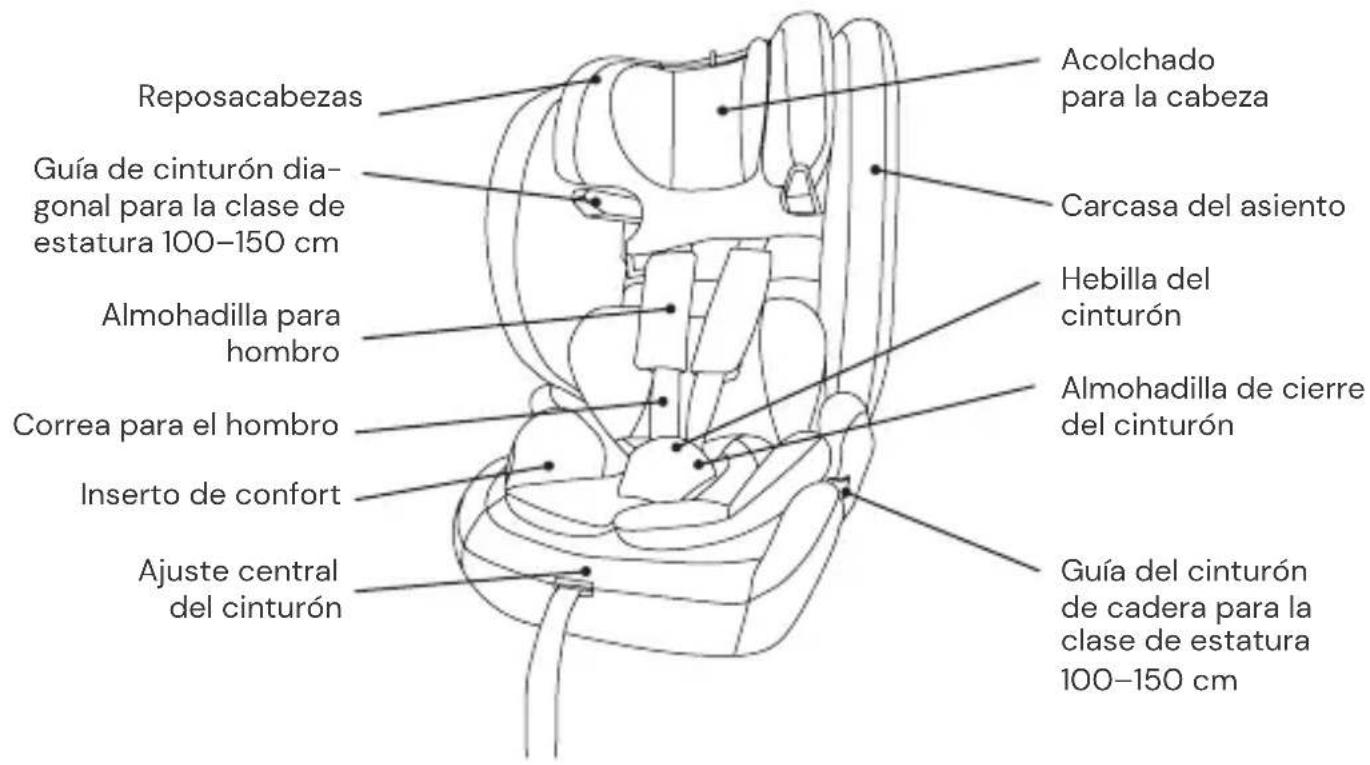

Vista frontal

Reposacabezas Guía de cinturón diagonal para la clase de estatura 100–150 cm Almohadilla para hombro Correa para el hombro Inserto de confort Ajuste central del cinturón Acolchado para la cabeza Carcasa del asiento Hebilla del cinturón Almohadilla de cierre del cinturón Guía del cinturón de cadera para la clase de estatura 100–150 cm

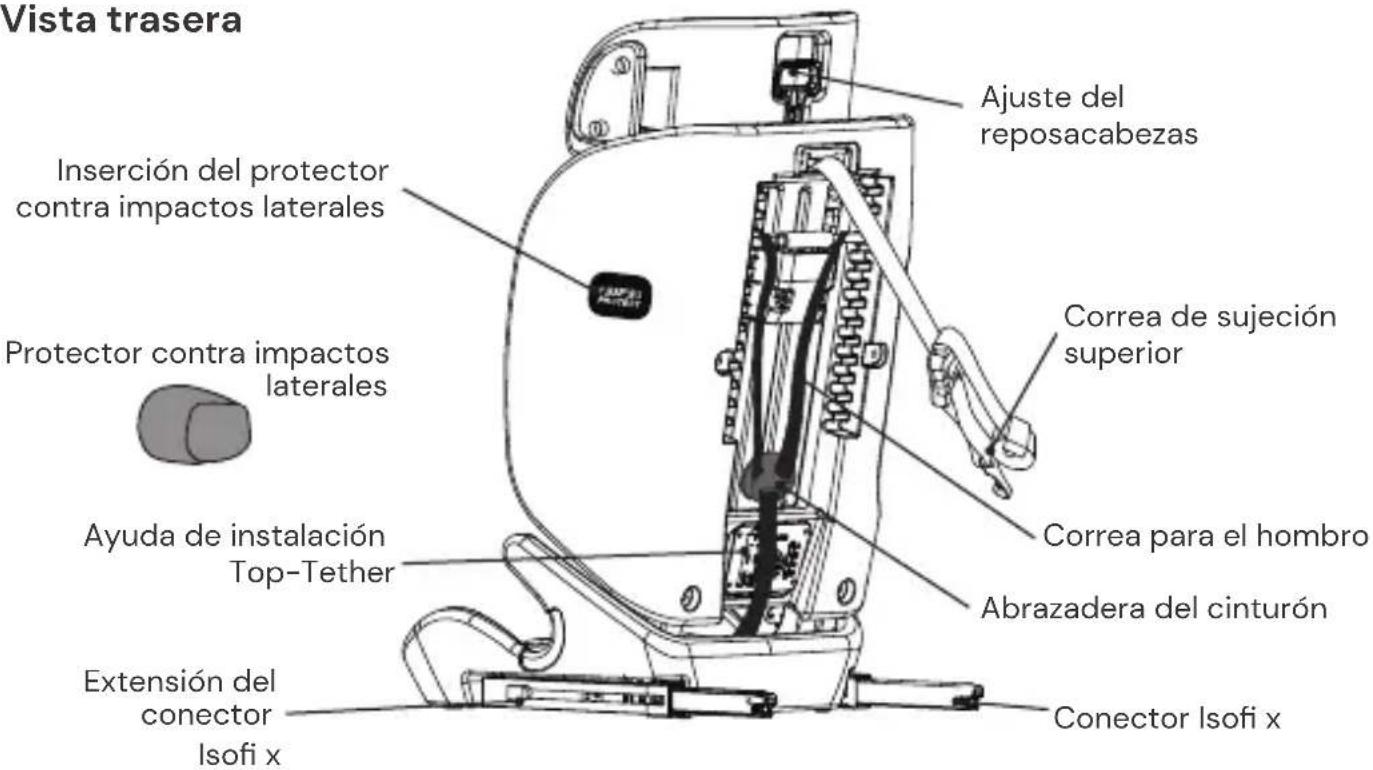

Vista trasera

Vista trasera Ajuste del reposacabezas Inserción del protector contra impactos laterales Protector contra impactos laterales Ayuda de instalación Top-Tether Extensión del conector Isofi x Ajuste del reposacabezas Correa de sujeción superior Correa para el hombro Abrazadera del cinturón Conector Isofi x

USO DEL ASIENTO INFANTIL PARA AUTOMÓVIL

Ajustar el cinturón

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.
• Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.

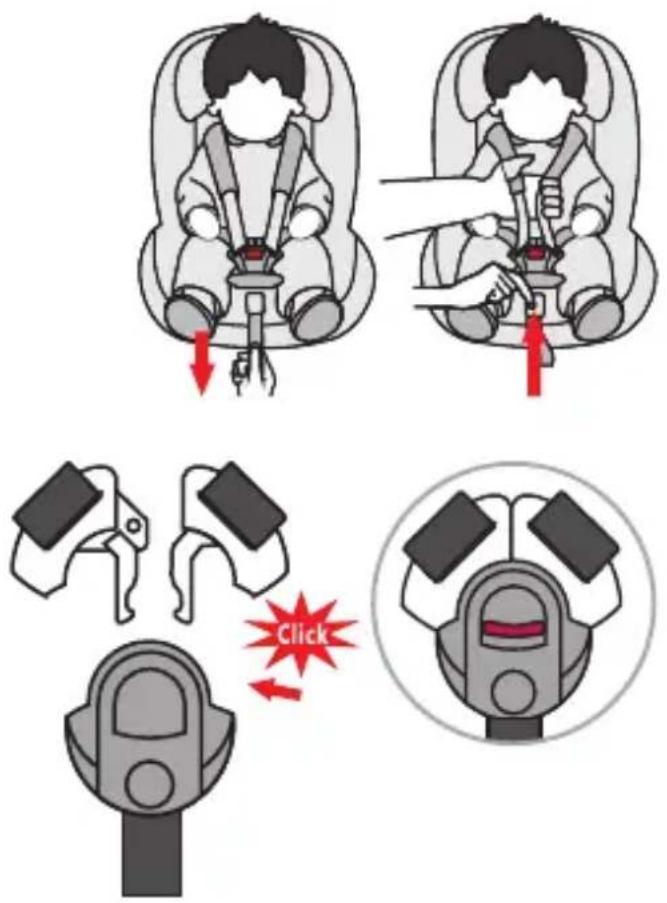

Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.
• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de seguridad e insértelas en la hebilla.

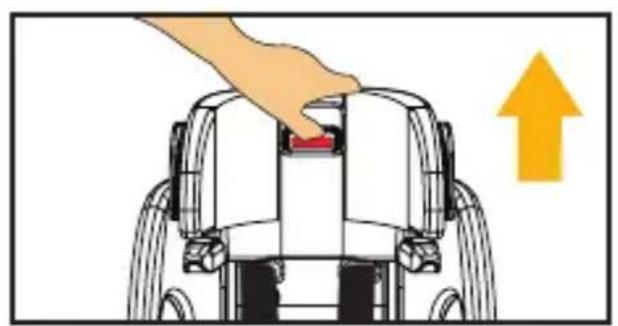

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.
• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.
• Suelte la palanca y asegúrese de que el reposacabezas esté encajado.

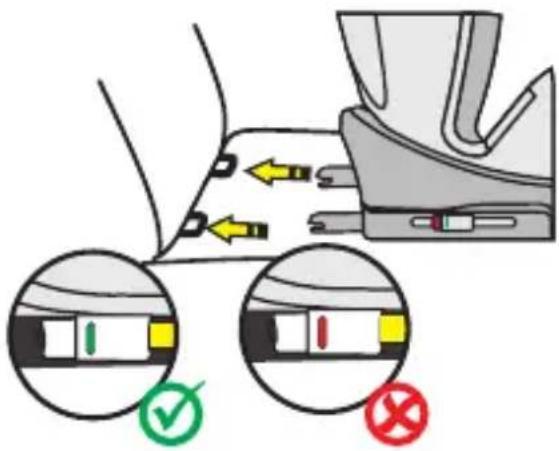

• Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x.
• Pase los soportes Isofix por los conectores Isofi x del asiento del coche y encájelos.
• Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x estén en verde.

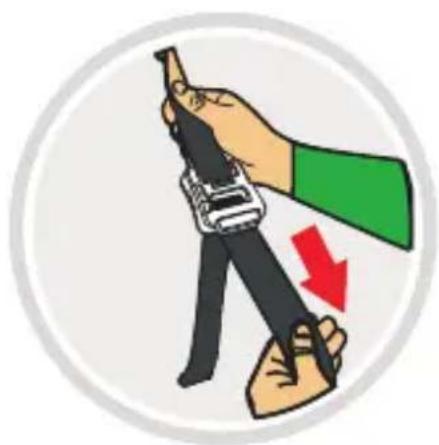

Top-Tether para la clase de estatura 76-120 cm

• Retire el Top-Tether de la bolsa de almacenamiento situada en la parte posterior del asiento infantil para automóvil (la bolsa de almacenamiento depende de la variante).
• Para soltar el Top-Tether, pulse el botón con una mano y tire del lado del anclaje del cin-turón hasta la longitud deseada con la otra mano.
• Para fi jar el Top-Tether, cuelgue el anclaje en el punto de fi jación del asiento del coche y tire de él lo más fuerte posible. El indicador no estará verde hasta que se ajuste el cinturón lo sufi ciente.
• El cinturón Top-Tether sólo es necesario para la clase de estatura 76-120 cm. En la clase de estatura 100-150 cm, el cinturón Top-Tether ya no es necesario. En la clase de estatura 100-120 cm, puede elegir entre las dos variantes de instalación.

Ayuda de instalación del Top-Tether para la clase de estatura 76-120 cm

• La ayuda acústica para la instalación del Top-Tether le recuerda que debe instalar el Top-Tether para la clase de estatura 76-120 cm.
• La ayuda de instalación se encuentra en la parte posterior del asiento infantil para coche. Introduzca primero dos pilas AAA (LRO3, 1,5 V) en el compartimento de las pilas y coloque el interruptor en la posición ON. Las pilas no se incluyen con la entrega.
• Cada vez que el niño se sienta en el asiento infantil para coche, se aplica presión a un sensor especial situado en la superfi cie del asiento. Esto activa la ayuda de instalación; puede reconocer que el sistema está activo por el mensaje de bienvenida. Si se registra una presión insufi ciente en el sensor del Top-Tether, por ejemplo, porque no se ha instalado o se ha afl ojado con el tiempo, la ayuda de instalación le avisará con una advertencia que se repite varias veces hasta que haya apretado el Top-Tether y se aplique sufi ciente presión al sensor del Top-Tether.
• El idioma de la ayuda de instalación puede cambiarse con los cuatro botones A/B/C/D. Para ello, también debe ejercerse presión sobre el sensor del asiento. En cada botón hay varios idiomas. Pulsando varias veces un botón, se puede seleccionar el resto de idiomas correspondientes al botón en cuestión. A continuación, encontrará una lista de los idiomas que pueden encontrarse en cada botón.
• En la clase de estatura 100–150 cm, en la que el niño está asegurado con el cinturón de 3 puntos del automóvil, ya no necesita la ayuda acústica para la instalación, ya que en esta clase de estatura no se utiliza el Top-Tether. Coloque el interruptor en la posición OFF.

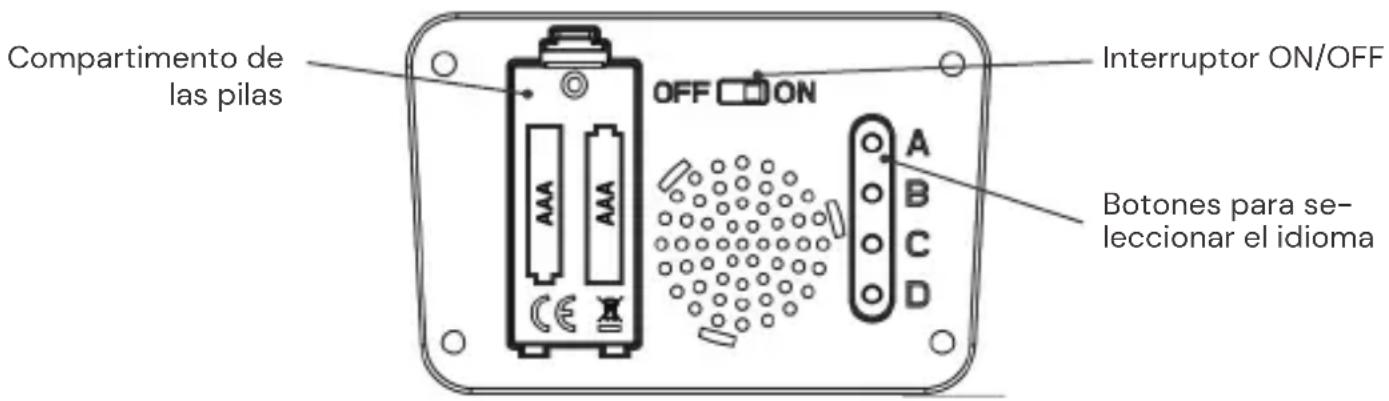

Compartimento de las pilas OFF ON Interruptor ON/OFF A B C D Botones para seleccionar el idioma

ABCD

Alemán

Holandés

Eslovaco

Danés

Croata

Inglés

Español

Português

Griego

Húngaro

Francés

Checo

Finés

Sueco

Estonio

Italiano

Polaco

Ruso

Rumano

Búlgaro

Lituano

Chino

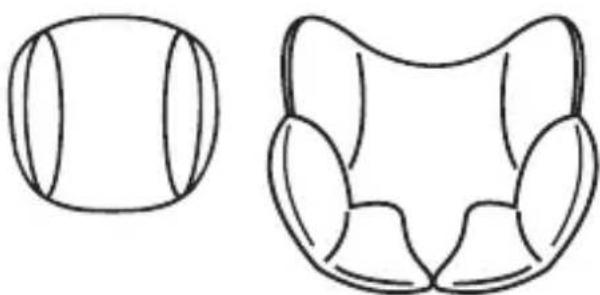

Acolchado para la cabeza e inserto de confort

• El acolchado para la cabeza y el inserto de confort están diseñados para niños con una estatura de 76 a 87 cm.
• Por favor, retire el inserto respectivo en cuanto su hijo haya superado la estatura indicada.

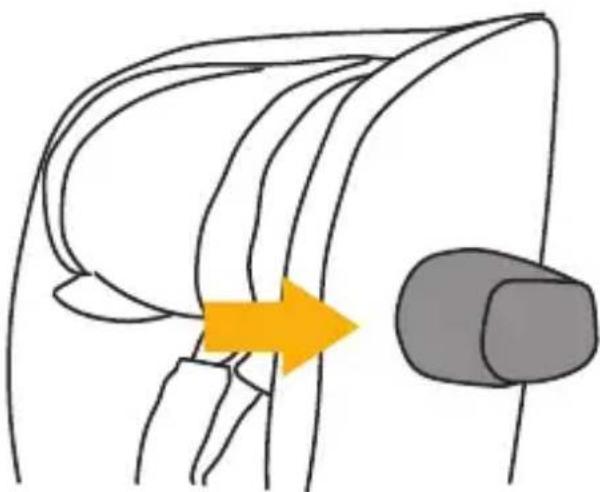

• El protector contra impactos laterales se inserta desde la parte delantera hacia la parte trasera del asiento infantil, en el lado situado en la puerta del automóvil.
• Si el asiento infantil para el coche está situado en el asiento central de la banqueta trasera, por ejemplo, porque se van a instalar tres asientos infantiles uno al lado del otro, se puede prescindir del protector contra impactos laterales independiente.
• Para volver a extraer el protector contra impactos laterales, levante la palanca de desbloqueo situada en la parte trasera del protector y vuelva a tirar del protector hacia delante.

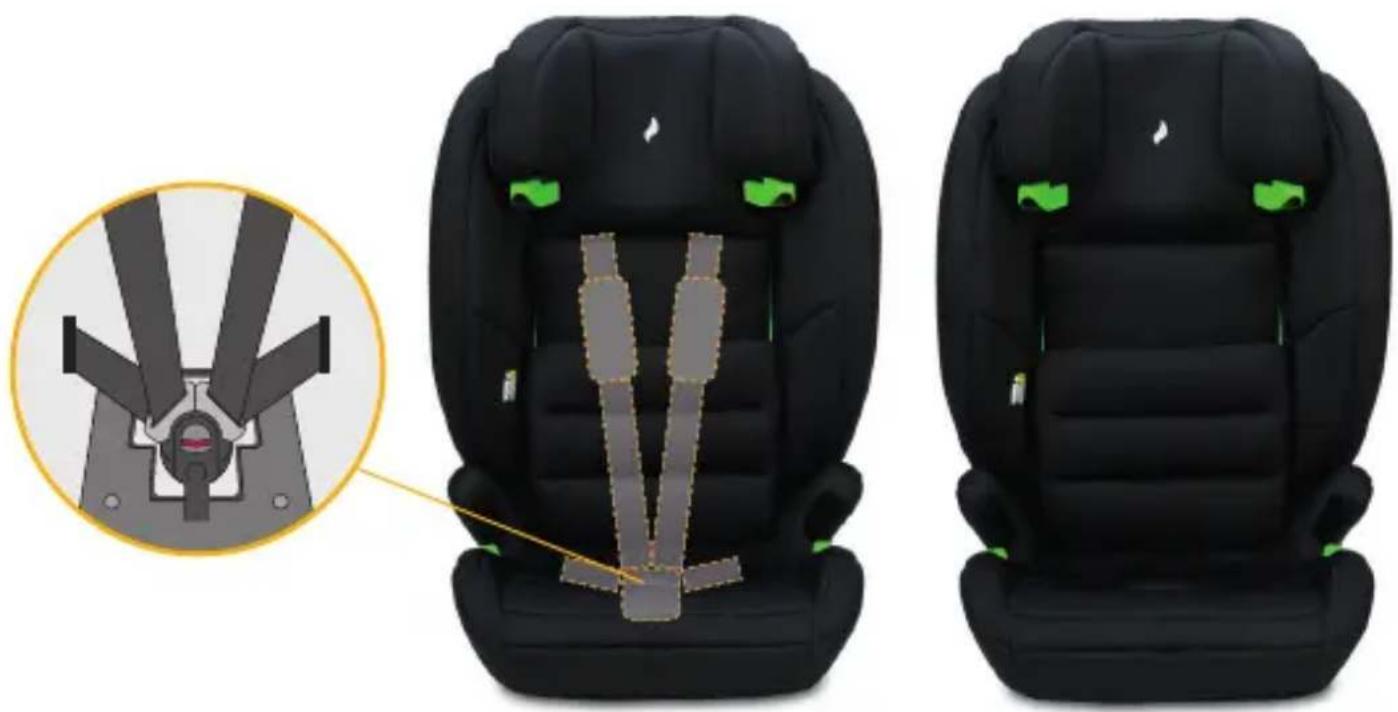

Almacenamiento del cinturón de 5 puntos para la clase de estatura 100-150 cm

• Afl oje el sistema de cinturones hasta la longitud máxima.
• Abra el sistema de cinturones y retire la almohadilla de cierre del cinturón.
• Retire con cuidado la funda de la zona del asiento para poder pasar la hebilla del cinturón de seguridad por la abertura de la funda del asiento.
• Abra la funda en la zona trasera desabrochando los botones y pliéguela hacia delante.
• Introduzca las lengüetas de la hebilla del cinturón en la hebilla del cinturón y guárdela en el hueco de la zona del asiento. Para ello, retire primero los dos trozos de material de relleno del hueco. A continuación, vuelva a colocar la pieza más fi na en la hebilla del cinturón situada en el hueco.
• Ahora, guarde las correas para los hombros junto con las almohadillas para los hombros detrás de la parte inferior de la funda del reposacabezas. Las almohadillas de cierre del cinturón también pueden retirarse por completo. Para ello, desenganche las correas de sujeción de las almohadillas de cierre del cinturón de seguridad; estas están sujetas al travesaño metálico situado en la parte trasera del asiento infantil. A continuación, puede tirar de las almohadillas de cierre del cinturón hacia delante y retirarlas por completo.
• Ahora, pliegue hacia atrás la funda de la parte trasera y cierre los botones de presión.
• Mantenga todas las piezas desmontadas en un lugar seguro.

(Ilustraciones de ejemplo)

LIMPIEZA

Para garantizar una larga vida útil de su asiento infantil de coche, no utilice disolventes ni productos de limpieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las costuras después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la etiqueta (véase a continuación).

Utilice un paño húmedo para limpiar la estructura de plástico. Seque bien las zonas que ha limpiado para garantizar que la humedad no pueda dañar los componentes electrónicos. No utilice productos químicos ni productos de limpieza abrasivos.

Lavar a 30 °C, programa para prendas delicadas

NO planchar

NO utilizar lejía

NO limpiar en seco

Secado en secadora a baja temperatura

MANTENIMIENTO

Compruebe regularmente el estado del producto para comprobar si está dañado. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños.

Si tiene alguna duda o problema, póngase en contacto con el servicio de atención al cliente de Osann: [phone].

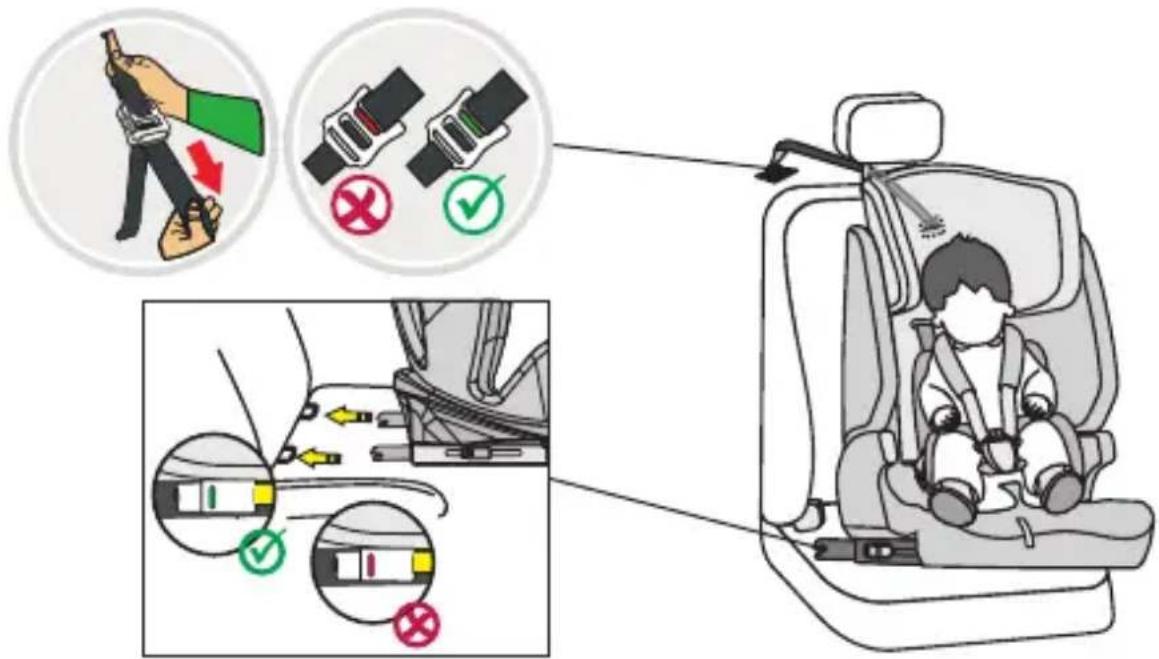

INSTALACIÓN DEL ASIENTO INFANTIL

1) Clase de estatura 76–120 cm, mín. 15 meses, máx. 23 kg, en el sentido de la marcha

ATENCIÓN: UTILIZAR SOLO A PARTIR DE LOS 15 MESES DE EDAD.

1. Coloque el asiento infantil en el sentido de la marcha en su asiento del coche y coloque el interruptor de la ayuda de instalación del Top-Tether en la posición ON.
2. Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x.
3. Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos.
4. Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x cambien a verde.
5. Saque el anclaje superior de la bolsa de almacenamiento y extiéndalo por completo.
6. Enganche el Top-Tether al gancho correspondiente del automóvil (por ejemplo, en la parte trasera del asiento del automóvil o en el maletero. Tenga en cuenta el manual de instrucciones de su vehículo).
7. Tense el Top-Tether hasta que el indicador del Top-Tether esté en verde.
8. Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento.
9. Coloque al niño en el asiento infantil.
10. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
11. Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible.
12. Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.
13. Coloque el protector contra impactos laterales como se ha descrito anteriormente.

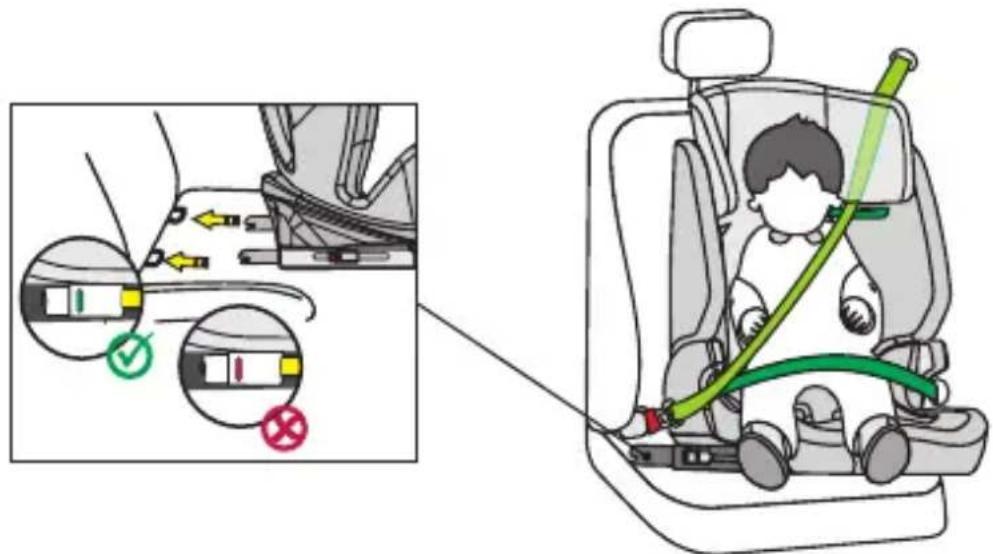

2) Estatura 100-150 cm, orientado hacia delante

1. El arnés de 5 puntos del asiento infantil para automóvil y el Top-Tether deben guardarse como se ha descrito anteriormente. Estos no son necesarios en esta clase de estatura. Coloque el interruptor de la ayuda de instalación del Top-Tether en la posición OFF.
2. Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x.
3. Pase los conectores Isofi x por los soportes Isofi x del asiento del coche y encájelos en su sitio.
4. Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Asegúrese de que ambos indicadores Isofi x cambien a verde.
5. Pase el cinturón diagonal del cinturón de 3 puntos del automóvil por la guía del cinturón diagonal del reposacabezas del asiento infantil para el automóvil.
6. Coloque al niño en el asiento infantil.
7. Ajuste la altura del reposacabezas de manera que la cabeza del niño quede completamente dentro del reposacabezas y el cinturón diagonal salga por la guía del cinturón a la altura de los hombros del niño.
8. Cierre la hebilla del cinturón de 3 puntos hasta que oiga un clic.
9. Asegúrese de que tanto el cinturón diagonal como el de cadera pasen por la segunda guía del cinturón de la pelvis (debajo del reposabrazos) del asiento infantil de coche, que está orientado hacia la hebilla del cinturón de seguridad del automóvil.
10. Tire del cinturón diagonal para apretarlo fi rmemente. Asegúrese de que los cinturones no estén retorcidos.
11. Coloque el protector contra impactos laterales como se ha descrito anteriormente.

Instalación sin Isofi x:

Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda.

ELIMINACIÓN/MEDIO AMBIENTE

Recicle el asiento infantil para coche y el embalaje de forma respetuosa con el medio ambiente.

Los aparatos eléctricos no deben desecharse en la basura doméstica.

Si ya no utiliza el producto, deséchelo de forma respetuosa con el medio ambiente de acuerdo con la legislación local. Puede obtener información sobre los centros de recogida que aceptan aparatos viejos de forma gratuita en su ayuntamiento o municipalidad.

RoHS

En aras de la mejora del producto, nos reservamos el derecho a realizar modifi caciones técnicas

y

cambios estéticos en el artículo.

SOLUCIÓN DE PROBLEMAS

Avería Posible causa Solución propuesta
	El interruptor está en OFF Poner el interruptor en ON
La ayuda de instalación del	No hay pilas Inserte las pilas
Top-Tether no emi-te ningún sonido	Pilas agotadas Cambie las pilas
	Altavoz defectuoso	Póngase en contacto con el servicio de atención al cliente

Avería Posible causa Solución propuesta

La ayuda de instalación del Top-Tether ya no habla con fl uidez	Las pilas se agotarán pronto Cambie las pilas
La ayuda de instalación del Top-Tether emite repetidamente la advertencia Top-Tether aunque haya un niño sen- tado en el asiento infantil	El cinturón del Top-Tether no está sufi cientemente tensado	Apriete el cinturón del Top-Tether
	Fallo en el interruptor de presión de la zona del asiento o en el cinturón del Top-Tether	Póngase en contacto con el servi- cio de atención al cliente
Al cabo de un rato, mi hijo se levanta o se pone de pie brevemente y vuelve a sonar el saludo de bienve- nida de la ayuda de instalación	El temporizador interno de la ayuda de instalación ha expirado	Explicación: Si se levanta breve- mente o se baja y se vuelve a subir (5 minutos después del primer saludo de bienvenida), el saludo vuelve a sonar.
