MANUAL DE USUARIO Safety Monaco Osann

Gracias por elegir nuestro asiento infantil para coche. Si necesita ayuda con este producto, diríjase a nuestro servicio de atención al cliente.

USO

• Este producto es adecuado para niños con una estatura de 76 a 150 cm.
• La instalación en el sentido de la marcha para niños de 76 a 105 cm de altura y edad mínima de 15 meses se realiza mediante conectores Isofix y el cinturón Top-Tether. Se sujeta al niño con el cinturón de 5 puntos del asiento infantil para coche abrochado.
• La instalación en el sentido de la marcha para niños de 100 a 150 cm de estatura se realiza con la ayuda de los conectores Isofi x. El cinturón Top-Tether no es necesario en esta clase de estatura. La sujeción del niño se lleva a cabo con el cinturón de 3 puntos del automóvil. Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda.

ATENCIÓN

UTILIZAR SOLO A PARTIR DE LOS 15 MESES DE EDAD.

NOTA

NOTA (76–105 cm):

Este es un sistema de retención infantil i-Size. Está homologado según el Reglamento n.° 129 para su uso en asientos de vehículos "compatibles con i-Size", tal y como especifica ca el fabricante del vehículo en el manual de instrucciones. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil o con el distribuidor.

El sistema de retención infantil puede utilizarse en todos los asientos Isofi x siempre que también haya un gancho de fi jación para el Top-Tether.

NOTA (100–150 cm):

Se trata de un asiento elevador i-Size optimizado. Está homologado según el Reglamento n.° 129 para su uso principalmente en las "plazas de asiento i-Size" especificadas por los fabricantes de vehículos en el manual de instrucciones del vehículo. En caso de duda, póngase en contacto con el fabricante del sistema de retención infantil ampliado o con el distribuidor.

El asiento elevador i-Size optimizado también puede utilizarse en todos los asientos de la categoría "universal", siempre que no existan problemas de compatibilidad con el interior del vehículo.

En caso de duda, póngase en contacto con el fabricante del asiento infantil para coche o con el distribuidor.

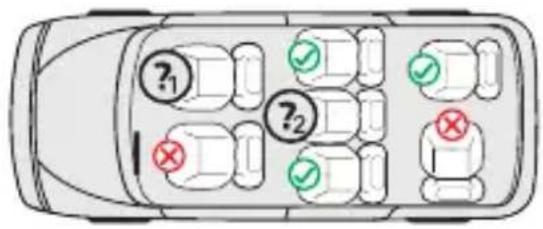

?₁ ?₂

1. y 2.:

76-105 cm: Solo si se dispone de conectores Isofi x y de un gancho de sujeción para el Top-Tether.

100-150 cm: Solo si hay, al menos, un cinturón de seguridad de 3 puntos conforme a ECE R16 disponible. Si existen conectores Isofi x, también pueden utilizarse de manera adicional. No está permitido asegurar al niño únicamente con un cinturón de 2 puntos.

La siguiente tabla proporciona información sobre los dispositivos y métodos de fi jación:

Clase de estatura	Sentido de montaje	Instalación Tipo Protección del niño
76–105 cm	En el sentido de la marcha	Conectores Isofi x y Top-Tether	i-Size	Cinturón de 5 puntos del asiento infantil para coche
100–150 cm	En el sentido de la marcha	Conectores Isofi x y cinturón de seguridad de 3 puntos del coche	Asiento elevador i-Size	Cinturón de 3 puntos del coche
100–150 cm	En el sentido de la marcha	Cinturón de 3 puntos del coche	Asiento elevador i-Size	Cinturón de 3 puntos del coche

ADVERTENCIA

• Lea atentamente estas instrucciones antes de utilizarlo para garantizar la seguridad de su hijo. Conserve estas instrucciones. El incumplimiento de las instrucciones de este manual puede resultar en lesiones graves para su hijo.
• El asiento infantil puede utilizarse con el sistema propio de cinturones de 5 puntos solo para niños de menos de 20 kg de peso y 105 cm de estatura.
• El asiento infantil NO puede utilizarse con el sistema de cinturón de 5 puntos para niños con un peso corporal superior a 20 kg y una estatura superior a 105 cm.
• El asiento infantil puede instalarse en el sentido de la marcha con los conectores Isofix y el cinturón Top-Tether.
• Para la instalación Isofi x: Asegúrese de leer el manual del fabricante del vehículo.
• No utilice puntos de contacto de carga distintos a los descritos en las instrucciones y marcados en el sistema de retención infantil.
• No utilice este asiento infantil en casa. Ha sido diseñado exclusivamente para usar en un coche.
• No deje nunca a su hijo desatendido en el asiento.
• El asiento infantil debe sustituirse si ha sido sometido a cargas pesadas en caso de un accidente.
• Por razones de seguridad, el asiento infantil también debe estar fijado al vehículo, aunque no haya ningún niño en el asiento infantil.
• Asegúrese siempre de que todos los cinturones que sujetan el asiento infantil al vehículo estén bien apretados y que todos los cinturones que sujetan al niño estén adaptados a su cuerpo. Asegúrese también de que los cinturones no estén retorcidos.
• Las piezas de equipaje u otros objetos que puedan causar lesiones en caso de colisión deben estar debidamente asegurados.
• Los objetos rígidos y las piezas de plástico de un sistema de retención infantil se deben colocar e instalar de forma que no puedan quedar atrapados por un asiento móvil o una puerta del vehículo.
• Es importante que los cinturones situados más abajo aseguren firmemente la pelvis del niño. Para evitar el riesgo de caídas, su hijo debe tener siempre puesto el cinturón de seguridad.
• Es peligroso realizar cambios o adiciones al producto sin el consentimiento de la autoridad competente. El incumplimiento de las instrucciones de instalación del fabricante del sistema de retención infantil también conlleva riesgos para la seguridad de su hijo.
• Este asiento infantil está diseñado para niños con una estatura máxima de 150 cm. No sobre-cargue nunca el asiento infantil llevando más de un niño o cargas adicionales en él.
• El sistema de retención infantil no debe utilizarse sin la funda del asiento.
• La funda del asiento no debe sustituirse por otra que no sea la recomendada por el fabricante, pues esta es una parte integral del rendimiento de la retención.

PIEZAS DEL ASIENTO

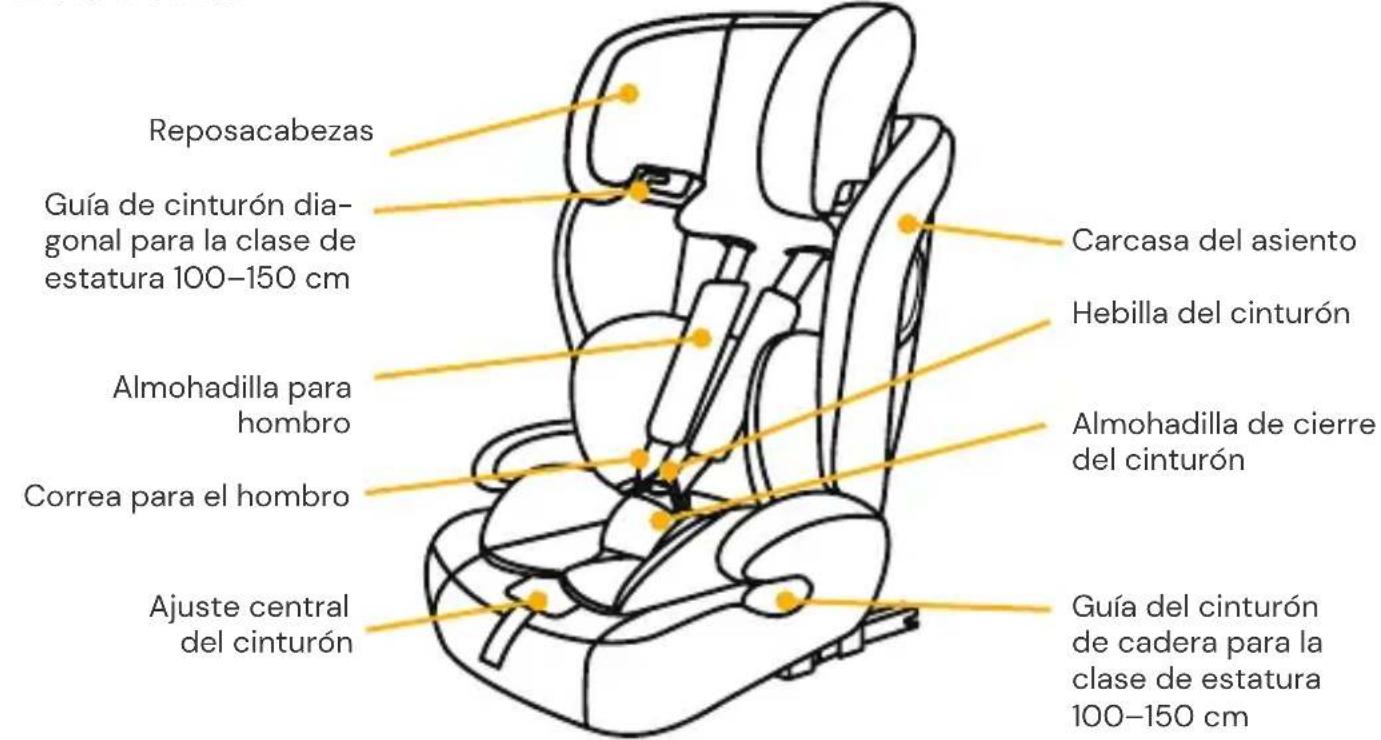

Vista frontal

Reposacabezas Guía de cinturón diagonal para la clase de estatura 100–150 cm Almohadilla para hombro Correa para el hombro Ajuste central del cinturón Carcasa del asiento Hebilla del cinturón Almohadilla de cierre del cinturón Guía del cinturón de cadera para la clase de estatura 100–150 cm

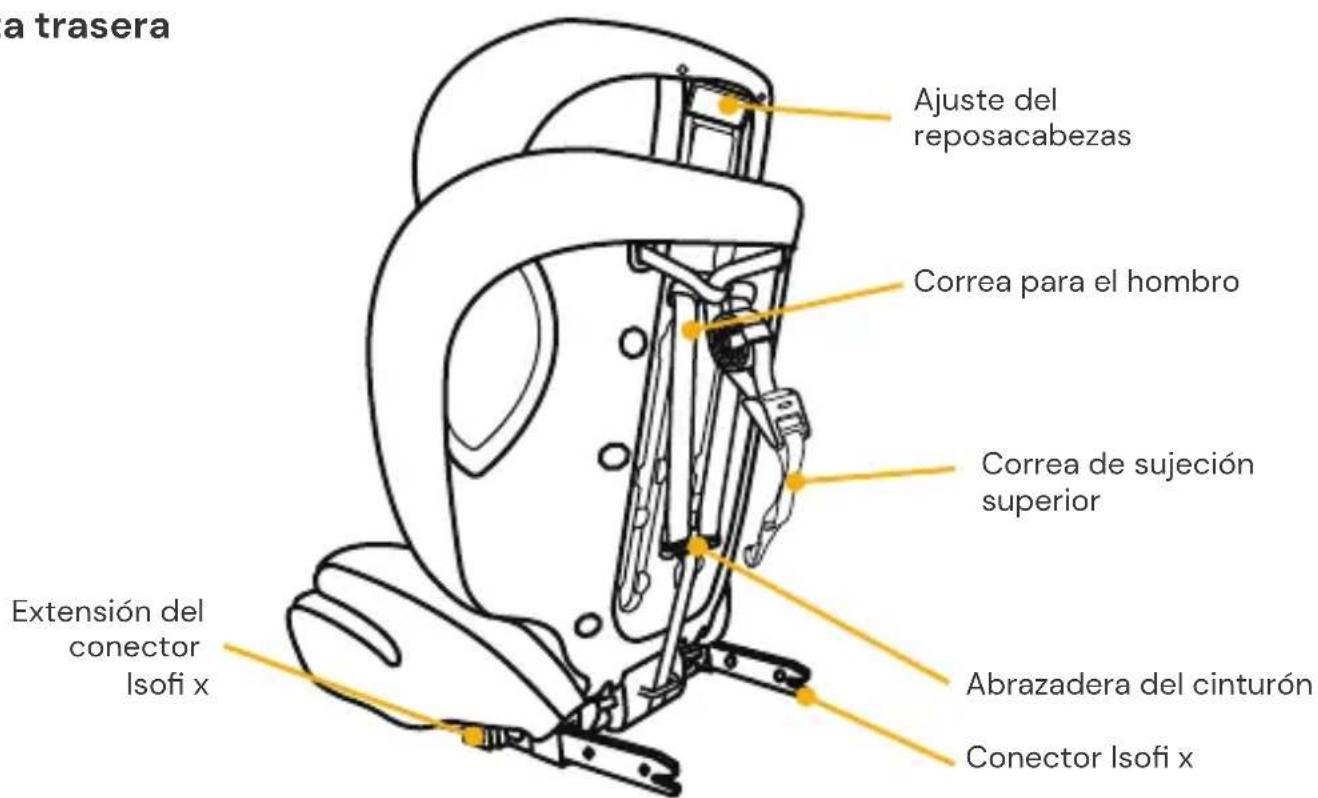

Vista trasera

a trasera Ajuste del reposacabezas Correa para el hombro Correa de sujeción superior Extensión del conector Isofi x Abrazadera del cinturón Conector Isofi x

USO DEL ASIENTO INFANTIL PARA AUTOMÓVIL

Ajustar el cinturón

• Para soltar el cinturón, presione el botón de ajuste del cinturón de la zona del asiento con una mano. Sujete la hebilla del cinturón con la otra mano y afl oje con cuidado las correas que lo sujetan.
• Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.

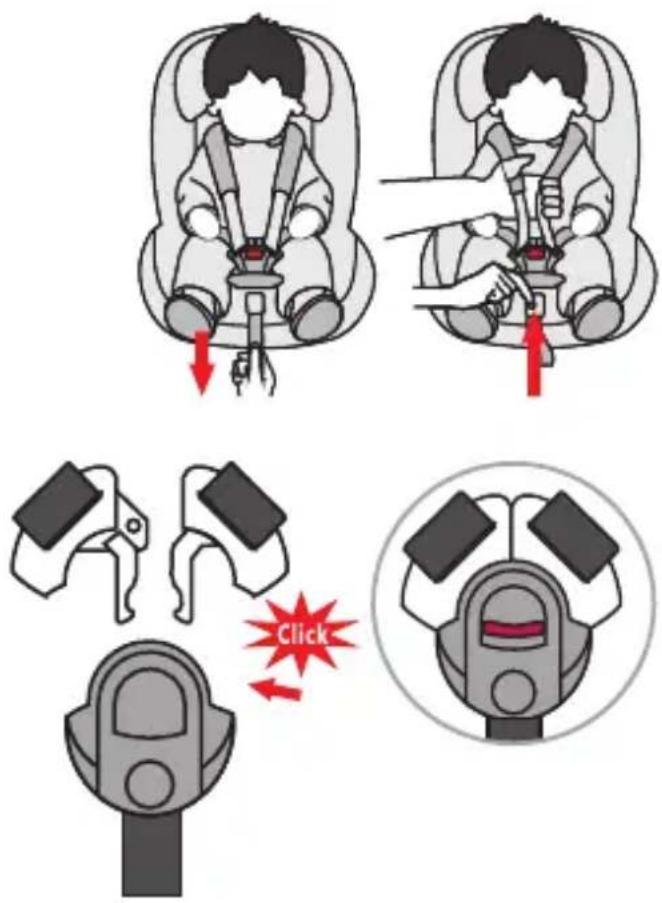

Abrochar/desabrochar el cinturón

• Para desabrochar el cinturón, pulse el botón de la hebilla del mismo, saque las lengüetas de la hebilla y sepárelas.
• Para abrochar el cinturón, primero conecte las dos lengüetas de la hebilla del cinturón de seguridad e insértelas en la hebilla.

Ajustar el reposacabezas

• Afl oje el cinturón y tire de la palanca de ajuste del reposacabezas situada en el respaldo del asiento infantil. Mueva el reposacabezas hasta que encaje a la altura correcta.
• Asegúrese de que las correas de los hombros salgan del asiento infantil justo por encima de los hombros de su hijo.
• Suelte la palanca y asegúrese de que el reposacabezas esté encajado.

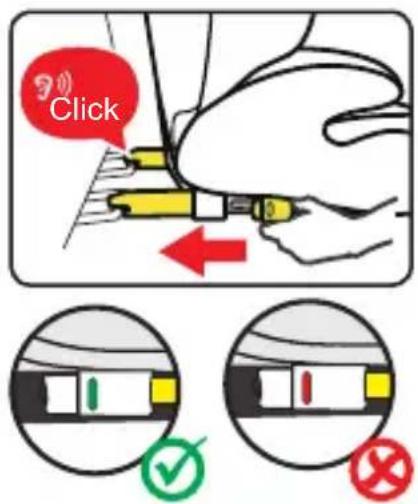

• Pulse los dos botones laterales del conector Isofi x para ampliar la longitud de los conectores Isofi x.
• Pase los soportes Isofi x por los conectores Isofi x del asiento del coche y encájelos.
• Empuje el asiento infantil fi rmemente contra el respaldo del asiento del coche. Vuelva a presionar individualmente en el lado izquierdo y derecho del asiento infantil para el automóvil y asegúrese de que los conectores están totalmente encajados y de que el asiento infantil no se tambalea. Asegúrese de que ambos indicadores Isofi x estén en verde.

Top-Tether para la clase de estatura 76–105 cm

• Retire el Top-Tether de la bolsa de almacenamiento situada en la parte posterior del asiento infantil para automóvil (la bolsa de almacenamiento depende de la variante).

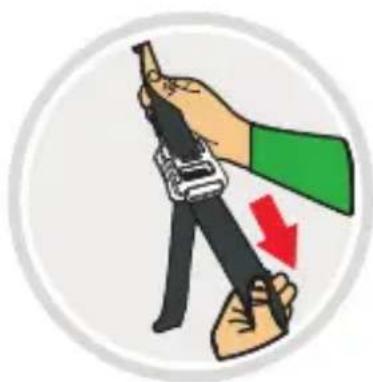

• Para soltar el Top-Tether, pulse el botón con una mano y tire del lado del anclaje del cinturón hasta la longitud deseada con la otra mano.
• Para fi jar el Top-Tether, cuelgue el anclaje en el punto de fi jación del asiento del coche y tire de él lo más fuerte posible. El indicador no estará verde hasta que se ajuste el cinturón lo suficiente.
• El cinturón Top-Tether solo es necesario para la clase de alturas 76–105 cm. En la clase de tamaño 100–150 cm, el cinturón Top-Tether ya no es necesario.

Inserto de confort

• El inserto de confort está pensado para niños con una altura corporal de 76–87 cm.
• Por favor, retire el inserto en cuanto su hijo supere la altura especifici cada.

Click

Almacenamiento del cinturón de 5 puntos para la clase de estatura 100-150 cm

• Afl oje el sistema de cinturón hasta la longitud máxima.

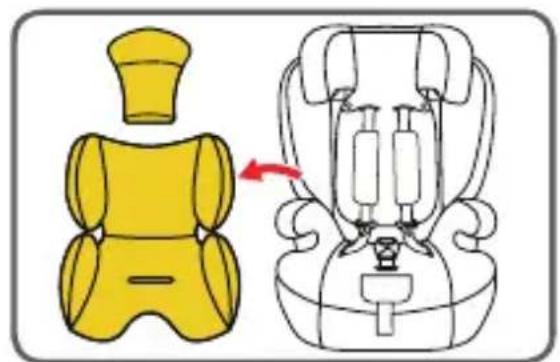

• Abra el sistema de cinturones y retire el inserto de confort y la almohadilla de la hebilla del cinturón.
• Abra los botones de presión de la parte inferior de la funda del reposacabezas y pliegue la funda hacia arriba.
• Abra los botones de presión de la funda del respaldo y pliegue la funda hacia un lado.
• Guarde los tirantes junto con el acolchado para los hombros en la zona del respaldo y vuelva a cerrar la funda del respaldo por los botones de presión. Pliegue ahora la parte inferior de la funda del reposacabezas y cierre también aquí los botones de presión.
• Retire con cuidado la funda de la zona del asiento para poder introducir la hebilla del cinturón de seguridad por la abertura de la funda del asiento.
• Guarde la hebilla del cinturón de seguridad en el hueco de la zona del asiento, debajo del acolchado de espuma.
• Guarde las lengüetas de la hebilla del cinturón de seguridad en los dos huecos más pequeños del lateral del asiento.
• Vuelva a colocar la funda sobre la zona del asiento.
• Guarde todas las piezas desmontadas en un lugar seguro.

Para garantizar una larga vida útil de su asiento infantil de coche, no utilice disolventes ni productos de limpieza abrasivos o agresivos para limpiarlo. Compruebe la resistencia del tejido y de las costuras después de cada lavado. Cuando lave el tejido, siga cuidadosamente las instrucciones de la etiqueta (véase a continuación).

Lavar a 30 °C, ciclo de lavado delicado

NO planchar

NO utilizar lejía

NO limpiar en seco

Secado en secadora a baja temperatura

MANTENIMIENTO

Compruebe regularmente el estado del producto para detectar posibles daños. En caso de daños, el asiento infantil no debe seguir utilizándose y debe guardarse fuera del alcance de los niños.

Si tiene alguna duda o problema, póngase en contacto con el servicio de atención al cliente de Osann: [phone].

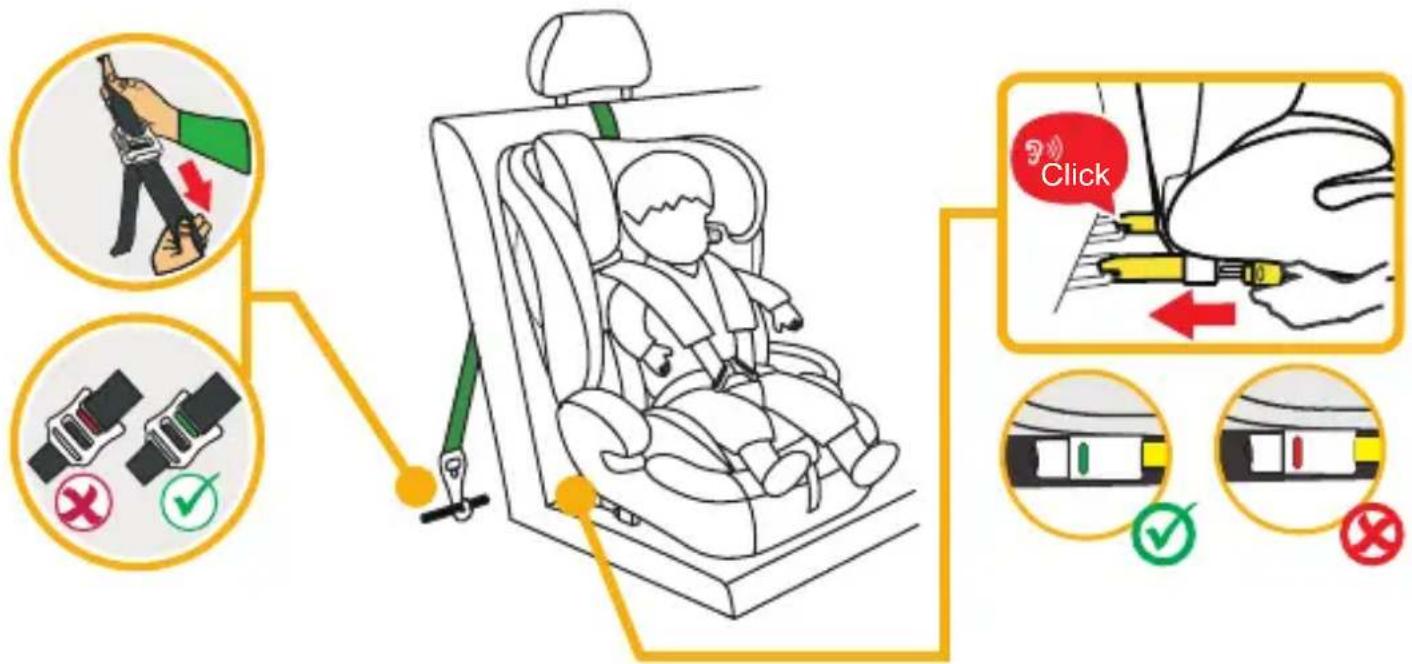

INSTALACIÓN DEL ASIENTO INFANTIL

1) Clase de estatura 76-105 cm, mín. 15 meses, máx. 20 kg, orientado hacia delante

ATENCIÓN: UTILIZAR SOLO A PARTIR DE LOS 15 MESES DE EDAD.

1. Coloque el asiento infantil en el sentido de la marcha en el asiento de su vehículo.
2. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
3. Pase los soportes Isofix por los conectores Isofix del asiento del coche y encájelos.
4. Empuje el asiento infantil firmemente contra el respaldo del asiento del coche. Vuelva a presionar individualmente en el lado izquierdo y derecho del asiento infantil para el automóvil y asegúrese de que los conectores están totalmente encajados y de que el asiento infantil no se tambalea. Asegúrese de que ambos indicadores Isofi x estén en verde.
5. Saque el anclaje superior de la bolsa de almacenamiento y extiéndalo por completo.
6. Enganche el Top-Tether al gancho correspondiente del automóvil (por ejemplo, en la parte trasera del asiento del automóvil o en el maletero. Tenga en cuenta el manual de instrucciones de su vehículo).
7. Tense el Top-Tether hasta que el indicador del Top-Tether esté en verde.
8. Suelte la hebilla del asiento infantil y coloque los cinturones en la parte exterior del asiento.
9. Coloque al niño en el asiento infantil.
10. Ajuste la altura del reposacabezas como se ha descrito anteriormente.
11. Cierre de nuevo la hebilla del cinturón hasta que encaje de forma audible.
12. Tire de la lengüeta de ajuste frontal para apretar los cinturones. Asegúrese de que las correas no estén retorcidas.

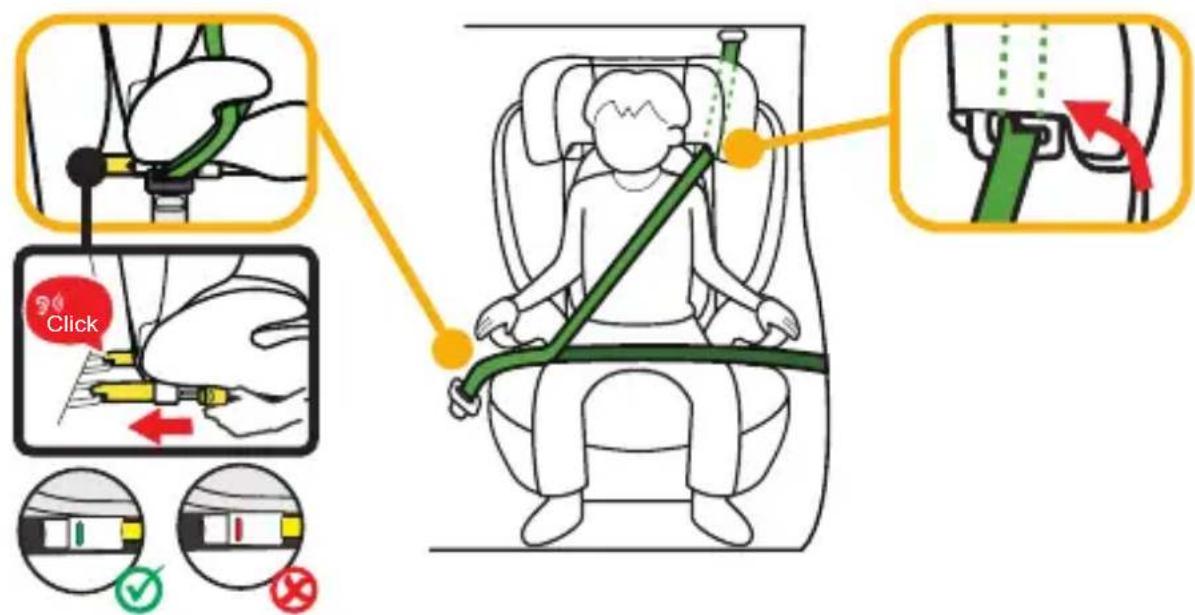

2) Estatura 100-150 cm, orientado hacia delante

1. El arnés de 5 puntos del asiento infantil para automóvil y el Top-Tether deben guardarse como se ha descrito anteriormente. Estos no son necesarios en esta clase de estatura.
2. Pulse los dos botones laterales del conector Isofix para ampliar la longitud de los conectores Isofi x.
3. Pase los conectores Isofix por los soportes Isofix del asiento del coche y encájelos en su sitio.
4. Empuje el asiento infantil firmemente contra el respaldo del asiento del coche. Vuelva a presionar individualmente en el lado izquierdo y derecho del asiento infantil para el automóvil y asegúrese de que los conectores están totalmente encajados y de que el asiento infantil no se tambalea. Asegúrese de que ambos indicadores Isofi x estén en verde.
5. Pase el cinturón diagonal del cinturón de 3 puntos del automóvil por la guía del cinturón diagonal del reposacabezas del asiento infantil para el automóvil.
6. Coloque al niño en el asiento infantil.
7. Ajuste la altura del reposacabezas de manera que la cabeza del niño quede completamente dentro del reposacabezas y el cinturón diagonal salga por la guía del cinturón a la altura de los hombros del niño.
8. Cierre la hebilla del cinturón de 3 puntos hasta que oiga un clic.
9. Asegúrese de que tanto el cinturón diagonal como el de cadera pasen por la segunda guía del cinturón de la pelvis (debajo del reposabrazos) del asiento infantil de coche, que está orientado hacia la hebilla del cinturón de seguridad del automóvil.
10. Tire del cinturón diagonal para apretarlo firmemente. Asegúrese de que los cinturones no estén retorcidos.

Instalación sin Isofi x:

Como alternativa, el asiento infantil en la clase de estatura 100–150 también puede montarse solo con el cinturón de 3 puntos. La conexión con los conectores Isofi x no es obligatoria, pero se recomienda.

Osann GmbH

Gewerbestr. 22

D-78244 Gottmadingen
