MANUAL DE USUARIO LMP-H400 SONY

Manual de instrucciones ____ ES

Lámpara de proyector 2

Acerca de la lámpara de proyector .... 2

Sustitución de la lámpara de proyector .... 2

Especificaciones .... 5

Filtro de aire 5

Acerca del filtro de aire .... 5

Sustitución del filtro de aire ..... 5

Lámpara de proyector

Acerca de la lámpara de proyector

La lámpara de proyector LMP-H400 ha sido diseñada para su uso con el proyector Sony. Asegúrese de verificar que esta lámpara es compatible con su proyector antes de usarla, leyendo el manual de instrucciones que acompañan al proyector.

Asimismo, junto con la lámpara de proyector LMP-H400 se suministra el filtro de aire. Cuando reemplace la lámpara será también el momento de reemplazar el filtro del aire.

Siempre que reemplace la lámpara, asegúrese de reemplazar el filtro del aire por uno nuevo.

Para ver información detallada sobre cómo sustituir el filtro, consulte “Filtro de aire” en la página 5.

Precaución

• La lámpara continúa estando caliente después de apagar el proyector. Si alguien toca la lámpara, puede quemarse los dedos. Antes de sustituir la lámpara, apague el proyector y desenchufe el cable de alimentación. Espere durante al menos una hora hasta que la lámpara se enfríe.
• No toque la superficie del objetivo. Si la toca, limpie las huellas con un paño suave.

Sustitución de la lámpara de proyector

Las ilustraciones a continuación muestran el recambio de la lámpara con el proyector instalado sobre el suelo o sobre un escritorio.

Ponga especial cuidado al reemplazar la lámpara cuando el proyector esté instalado en el techo.

1 Apague el proyector y desenchufe el cable de alimentación de CA.

2 Coloque una hoja (paño) de protección debajo del proyector.

Nota

Asegúrese de que el proyector se encuentra en una superficie estable.

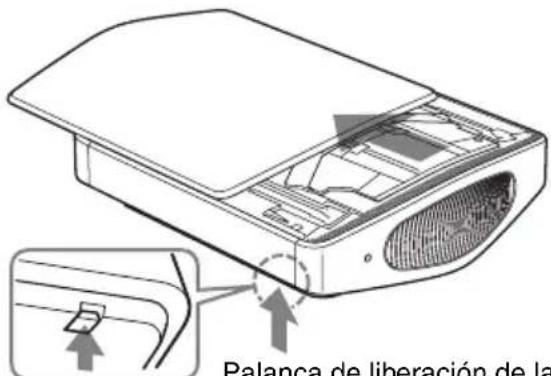

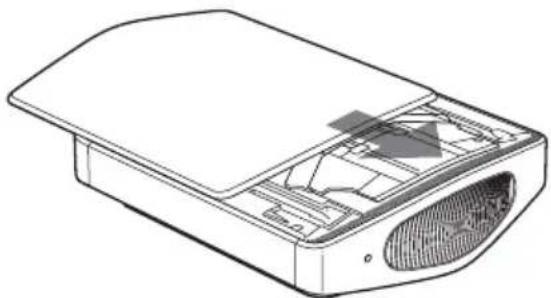

3 Mientras presiona hacia arriba la palanca de liberación de la cubierta, a la derecha, deslice la cubierta superior hasta que se detenga.

Palanca de liberación de la

Palanca de liberación de la cubierta

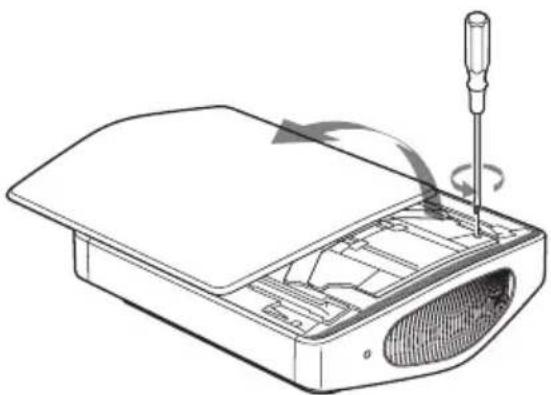

4 Afloje el tornillo de la cubierta de la lámpara con un destornillador Phillips y, a continuación, abra la cubierta de la lámpara.

Asegúrese de usar un destornillador de punta cruciforme y cuya varilla mida 130 mm (5 ^1/8 pulgadas) o más de largo a la hora de sustituir la lámpara del proyector.

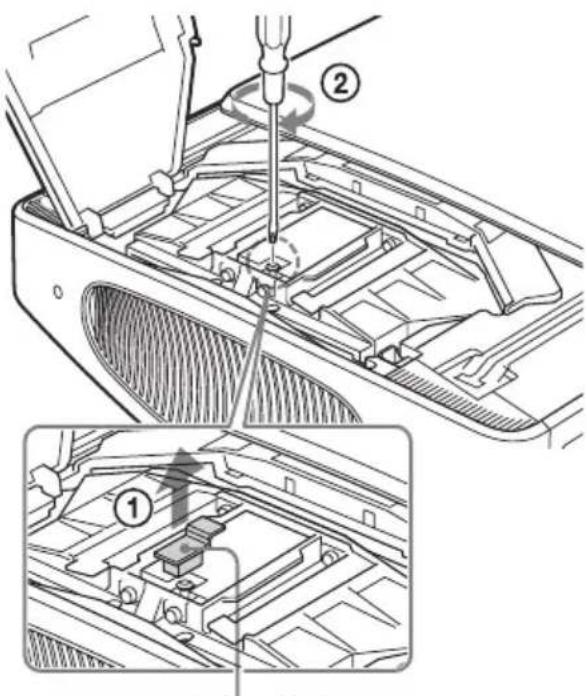

5 Quite la tapa de la válvula (①) y, a continuación, gire la válvula de salida de gases en sentido horario, utilizando un destornillador Phillips (②).

Gire la válvula de salida de gases en sentido horario hasta que se oiga un sonido silbante procedente de la válvula. Cuando se detenga el sonido silbante, vaya al paso siguiente. Dentro de la lámpara se encapsula gas xenón a alta presión. El gas xenón es inodoro e inocuo. Sin embargo, si deja caer la lámpara o la golpea sin liberar el gas, la lámpara puede explotar. Esto puede producir lesiones.

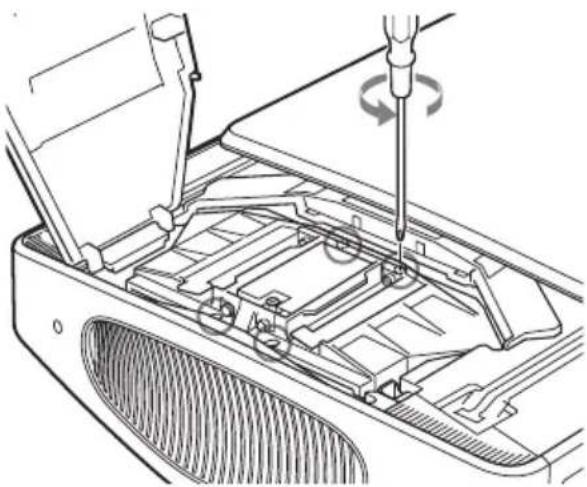

6 Afloje los cuatro tornillos de la unidad de la lámpara con un destornillador Phillips.

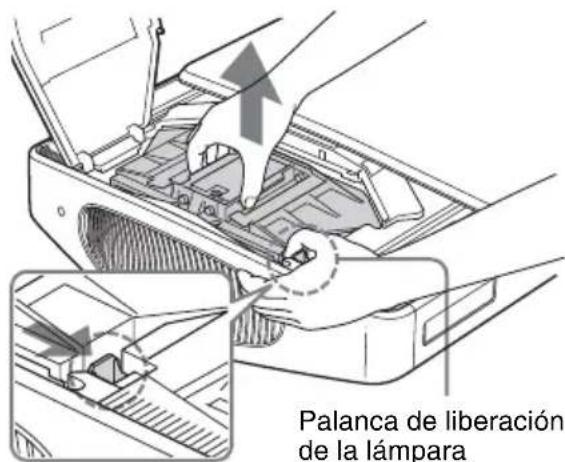

7 Sujete la unidad de la lámpara con la mano y, a continuación, empujando la palanca de liberación de la lámpara en la dirección de la flecha (hacia la derecha), extraiga por completo la unidad de la lámpara.

Palanca de liberación de la lámpara

Nota

Sujete firmemente la unidad de la lámpara para no dejarla caer, ya que es pesada (Aprox. 2,9 kg (6 lb 6 oz)). Si deja caer la lámpara puede producir lesiones o una avería del proyector.

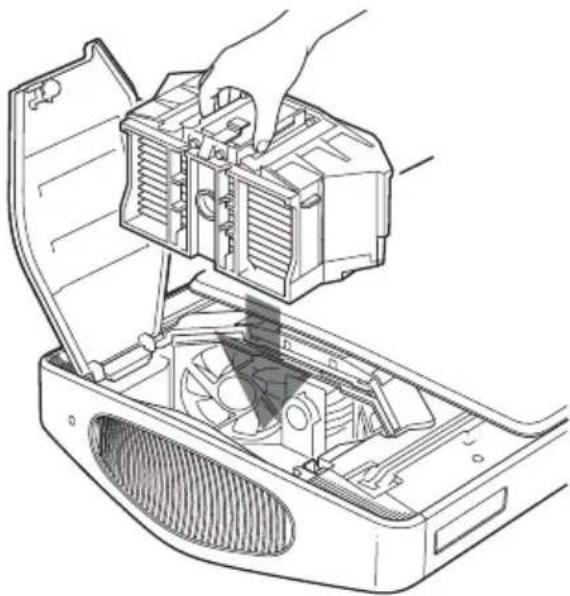

8 Introduzca por completo la nueva unidad de lámpara hasta que quede firmemente en su sitio y oiga un clic.

• Sujete firmemente la unidad de la lámpara mientras la inserta, ya que es pesada (Aprox. 2,9 kg (6 lb 6 oz)). Si deja caer la lámpara puede producir lesiones.
• Tenga cuidado de no tocar el ventilador ni el bloque óptico del interior de la unidad.
• Verifique que la palanca de aflojamiento de la lámpara ha regresado a su posición original. Si no lo hace, el proyector no se encenderá.

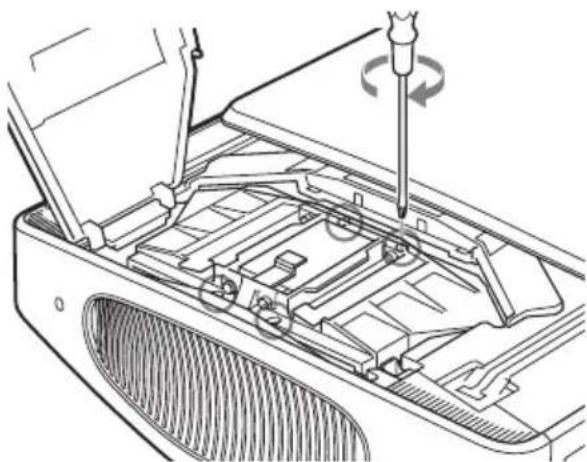

9 Apriete los cuatro tornillos aflojados en el paso 6 para sujetar la unidad de la lámpara al proyector.

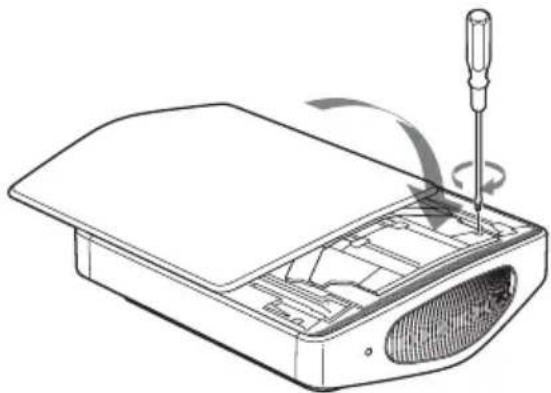

10Apriete el tornillo aflojado en el paso 4 para cerrar la cubierta de la lámpara.

11 Cierre la cubierta superior.

12Conecte el cable de alimentación y establezca el proyector en el modo de espera.

Confirme que la indicador ON/STANDBY esté iluminada en rojo.

13Apuntando el mando a distancia al proyector, pulse los siguientes botones del mando a distancia en el orden indicado durante menos de cinco segundos cada uno: RESET, ←, →, ENTER.

Precaución

Para evitar descargas eléctricas o incendios, no introduzca las manos en el compartimento de sustitución de la lámpara, ni permita que se introduzcan líquidos ni ningún otro objeto.

Notas

• El proyector no se encenderá si la lámpara no está bien instalada.
• El proyector no se encenderá si la cubierta superior y la cubierta de la lámpara no están bien cerradas.

Especificaciones

Dimensions 285,6 mm × 142,1 mm × 141,1 mm

$$ (1 1 ^ {1} / _ {4} \times 5 ^ {5} / _ {8} \times 5 ^ {5} / _ {8} \text { pulgadas }) $$

(ancho/alto/profundidad)

Masa 2,9 kg (6 lb 6 oz)

Accesorios suministrados

Manual de instrucciones (1)

Filtro de aire

Acerca del filtro de aire

Siempre que sustituya la lámpara, asegúrese de recambiar el filtro de aire por uno nuevo de inmediato.

Sustitución del filtro de aire

Nota

Al desmontar el filtro de aire del proyector, tenga cuidado de que no entre polvo ni caiga ningún objeto en el interior del proyector.

Las ilustraciones a continuación muestran el recambio del filtro de aire con el proyector instalado sobre el suelo o sobre un escritorio.

Ponga especial cuidado al reemplazar el filtro de aire cuando el proyector esté instalado en el techo.

1 Desactive la alimentación y desenchufe el cable de alimentación.
2 Coloque una hoja (paño) de protección debajo del proyector y dé la vuelta al proyector.

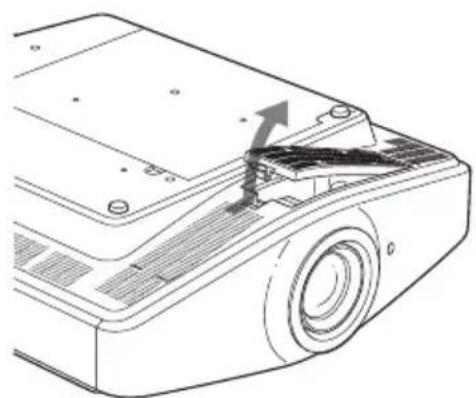

3 Quite el soporte del filtro.

Cuando la cubierta del filtro de aire se haya fijado al proyector por estar éste instalado en el techo, retire esta cubierta del filtro de aire antes de desmontar el soporte del filtro.

5 Coloque el nuevo filtro de aire de forma que encaje en las lengüetas (5 posiciones) del soporte del filtro.

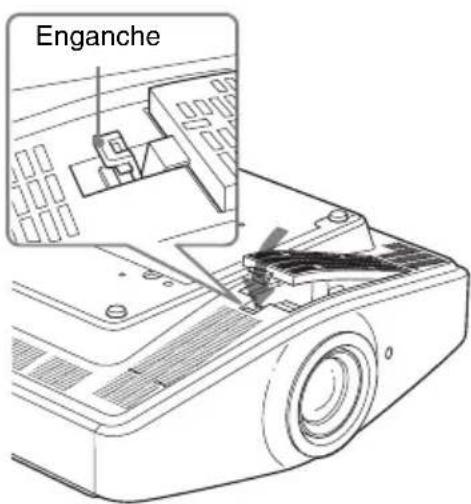

6 Monte el soporte del filtro.

Enganche

Nota

Instale correctamente el soporte del filtro presionando el enganche hasta que se oiga un clic. El proyector no se encenderá si el soporte del filtro no está bien cerrado.
