Produkttyp	Ersatzprojektorlampe mit Luftfilter
Marke	Sony
Modell	LMP-H400
Abmessungen (L × H × T)	285,6 mm × 142,1 mm × 141,1 mm
Gewicht	2,9 kg (6 lb 6 oz)
Lampentyp	Xenon-Hochdrucklampe
Mitgeliefertes Zubehör	Bedienungsanleitung (1), Luftfilter (1)
Kompatibilität	Kompatible Sony-Projektoren (siehe Projektorhandbuch)
Lampenwechsel	Erfordert einen Kreuzschlitzschraubendreher mit Schaft ≥ 130 mm
Austausch des Luftfilters	Muss gleichzeitig mit der Lampe ausgetauscht werden
Sicherheit	Vor dem Austausch mindestens 1 Stunde abkühlen lassen; Gas vor dem Ausbau entspannen
Installationsanleitung	Ausführlich im Handbuch; Schritte zur Druckentlastung und Befestigung befolgen
Wartung	Fingerabdrücke auf der Linse mit einem weichen Tuch abwischen

Häufig gestellte Fragen - LMP-H400 SONY

Welche Kompatibilität hat die Sony-Lampe LMP-H400?

Die LMP-H400-Lampe ist für kompatible Sony-Projektoren ausgelegt. Überprüfen Sie das Handbuch Ihres Projektors, um die Kompatibilität sicherzustellen.

Muss der Luftfilter gleichzeitig mit der Lampe ausgetauscht werden?

Ja, es wird dringend empfohlen, den mit der Lampe gelieferten Luftfilter beim Lampenwechsel auszutauschen. Siehe Abschnitt 'Luftfilter' im Handbuch.

Wie entspannt man die Lampe vor dem Entfernen?

Nach dem Öffnen der Lampenabdeckung die Ventilkappe entfernen und das Gasablassventil im Uhrzeigersinn drehen, bis ein Zischen zu hören ist. Warten Sie, bis das Zischen aufhört, bevor Sie fortfahren.

Welches Werkzeug wird zum Austausch der Lampe benötigt?

Ein Kreuzschlitzschraubendreher mit einem Schaft von mindestens 130 mm (5 1/8 Zoll) Länge ist erforderlich.

Was ist nach dem Einbau der neuen Lampe zu tun?

Nachdem Sie die Lampe befestigt und die Abdeckungen geschlossen haben, schließen Sie den Projektor an, schalten Sie ihn in den Standby-Modus (rote Anzeige) und drücken Sie auf der Fernbedienung in dieser Reihenfolge: RESET, ←, →, ENTER (jede Taste weniger als 5 Sekunden).

Der Projektor schaltet sich nach dem Austausch nicht ein, was tun?

Überprüfen Sie, ob die Lampe richtig eingesetzt ist und der Entriegelungshebel in die Ausgangsposition zurückgekehrt ist. Stellen Sie sicher, dass die obere Abdeckung und die Lampenabdeckung fest geschlossen sind und der Filterhalter eingerastet ist.

Welche Sicherheitsvorkehrungen sind zu treffen?

Lassen Sie die Lampe nach dem Ausschalten mindestens eine Stunde abkühlen. Berühren Sie nicht die Linse. Entspannen Sie das Gas, bevor Sie die Lampe entfernen, um Explosionsgefahr zu vermeiden. Halten Sie die Lampe fest (2,9 kg).

Wie tauscht man den Luftfilter aus?

Schalten Sie den Projektor aus und ziehen Sie den Netzstecker. Drehen Sie den Projektor um, entfernen Sie den Filterhalter und dann den alten Filter. Befestigen Sie den neuen Filter, indem Sie ihn an den 5 Halteklammern des Halters einrasten lassen, und setzen Sie den Halter wieder ein, indem Sie ihn bis zum Einrasten drücken.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung wird mit der Lampe LMP-H400 geliefert. Sie können sie auch kostenlos als PDF auf der Website notice-facile.com herunterladen.

Ist die Lampe schwer?

Ja, die Lampe wiegt etwa 2,9 kg (6 lb 6 oz). Halten Sie sie beim Ein- oder Ausbau fest, um ein Herunterfallen zu vermeiden.

BEDIENUNGSANLEITUNG LMP-H400 SONY

Bedienungsanleitung DE

Auswechseln der Projektorlampe ...... 2

Spezifikationen 5

Luftfilter 5

Info zum Luftfilter 5

Auswechseln des Luftfilters ...... 5

Projektorlampe

Info zur Projektorlampe

Die Projektorlampe LMP-H400 ist für den Einsatz mit Sony-Projektoren vorgesehen. Vergewissern Sie sich vor Gebrauch, dass diese Lampe mit Ihrem Projektor verwendbar ist, indem Sie in der Bedienungsanleitung Ihres Projektors nachschlagen.

Ein Luftfilter wird ebenfalls mit der Projektorlampe LMP-H400 geliefert. Der Luftfilter ist zusammen mit der Lampe auszuwechseln.

Ersetzen Sie bei jedem Lampenwechsel auch den Luftfilter durch einen neuen. Ausführliche Informationen zum Auswechseln des Filters finden Sie unter „Luftfilter“ auf Seite 5.

Vorsicht

• Die Lampe bleibt auch nach dem Ausschalten des Projektors noch längere Zeit heiß. Falls Sie die Lampe berühren, können Sie sich die Finger verbrennen. Schalten Sie vor dem Auswechseln der Lampe den Projektor aus, und ziehen Sie das Netzkabel ab. Lassen Sie die Lampe mindestens eine Stunde lang abkühlen.

- Berühren Sie nicht die Objektivoberfläche. Falls Sie sie berühren, wischen Sie Fingerabdrücke mit einem weichen Tuch ab.

Auswechseln der Projektorlampe

Die nachstehenden Abbildungen zeigen das Auswechseln der Lampe beim auf dem Boden oder auf einem Tisch stehenden Projektor.

Lassen Sie beim Lampenwechsel besondere Vorsicht walten, wenn der Projektor an der Decke montiert ist.

1 Schalten Sie den Projektor aus, und ziehen Sie das Netzkabel ab.

2 Legen Sie eine Schutzfolie (Tuch) unter den Projektor.

Hinweis

Stellen Sie den Projektor auf eine stabile Fläche.

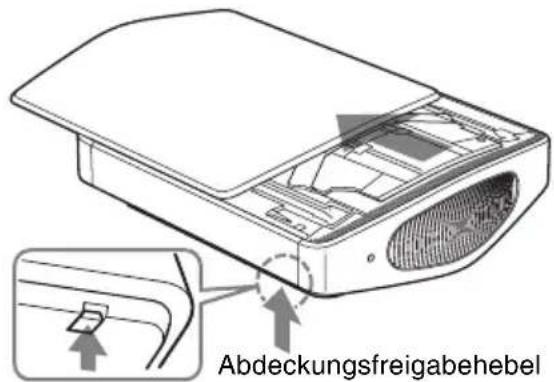

3 Während Sie den Abdeckungsfreigabehebel auf der rechten Seite hochgedrückt halten, verschieben Sie die Deckplatte bis zum Anschlag.

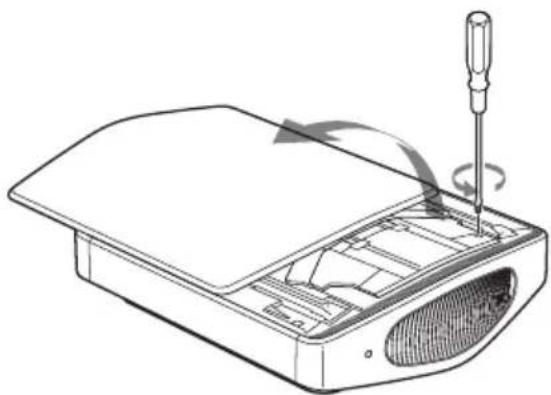

4 Lösen Sie die Schraube an der Lampenabdeckung mit einem Kreuzschlitzschraubenzieher, und öffnen Sie dann die Lampenabdeckung.

Verwenden Sie zum Auswechseln der Projektorlampe einen Kreuzschlitzschraubenzicher mit einer Schaftlänge von mindestens 130 mm.

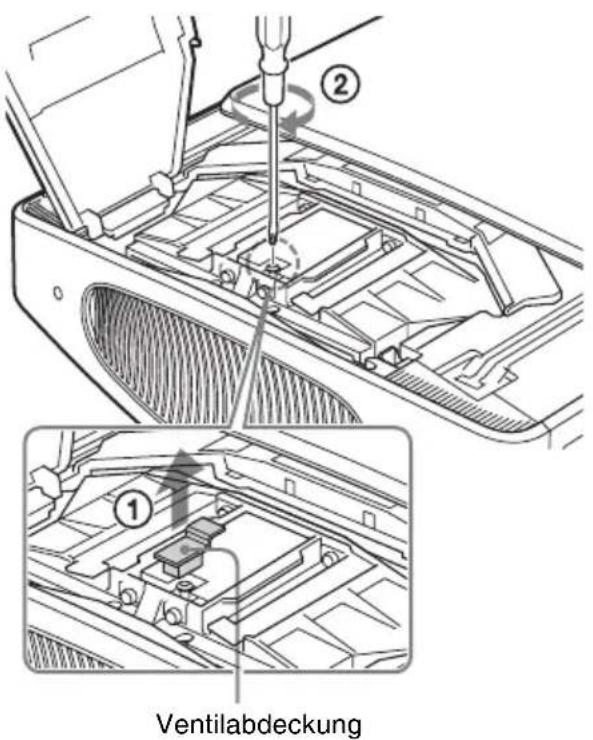

5 Entfernen Sie die Ventilabdeckung (①), und drehen Sie dann das Gasablassventil mit einem Kreuzschlitzschraubenzieher im Uhrzeigersinn (②).

Hinweis

Drehen Sie das Gasablassventil im Uhrzeigersinn, bis ein Zischen vom Ventil zu hören ist.

Gehen Sie erst zum nächsten Schritt über, nachdem das Zischen verstummt ist.

Xenongas ist unter hohem Druck in der Lampe eingeschlossen. Dieses Xenongas ist geruchlos und unschädlich. Wenn Sie jedoch die Lampe fallen lassen oder dagegen schlagen, ohne das Gas abzulassen, kann die Lampe explodieren. Dies kann zu einer Verletzung führen.

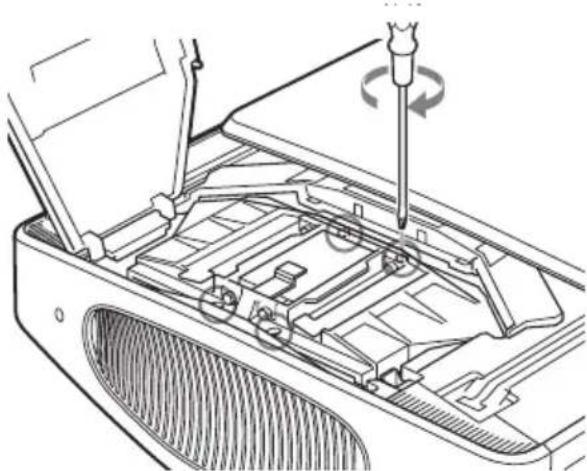

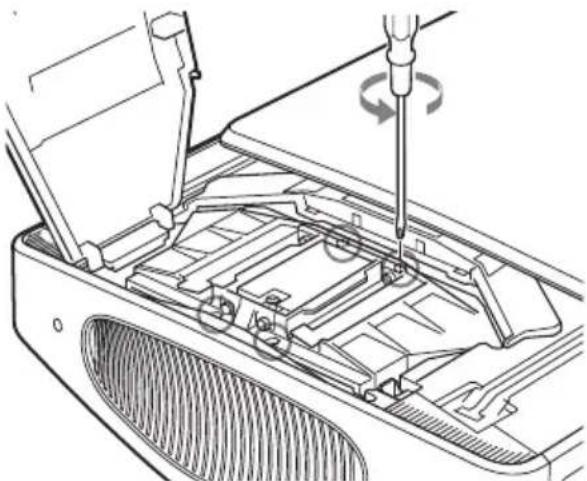

6 Lösen Sie die vier Schrauben an der Lampeneinheit mit einem Kreuzschlitzschraubenzieher.

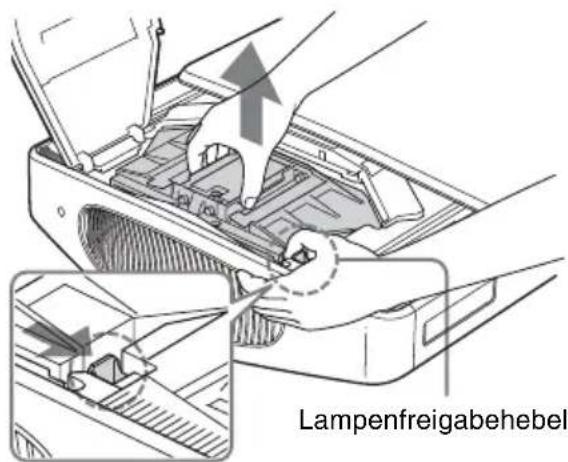

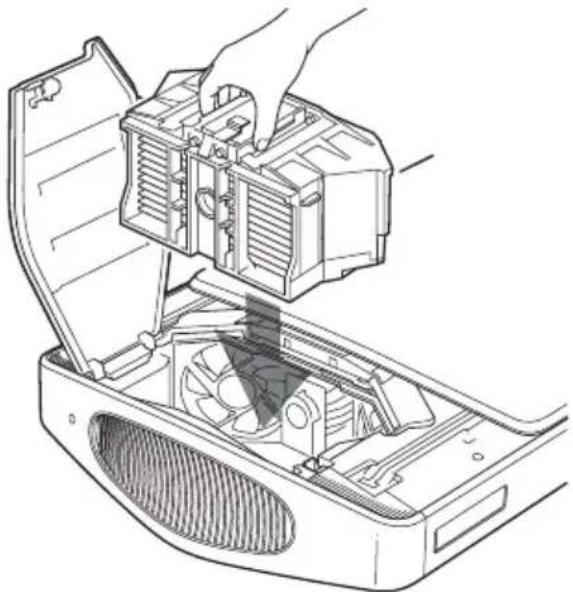

7 Halten Sie die Lampeneinheit mit Ihrer Hand, und ziehen Sie sie gerade heraus, während Sie den Lampenfreigabehebel in Pfeilrichtung (nach rechts) drücken.

Hinweis

Halten Sie die Lampeneinheit gut fest, damit sie nicht herunterfällt, weil sie schwer ist (ca. 2,9 kg). Fallenlassen der Lampe kann zu einer Verletzung oder einem Ausfall des Projektors führen.

8 Führen Sie die neue Lampeneinheit gerade und vollständig ein, bis sie mit einem Klicken einwandfrei einrastet.

• Halten Sie die neue Lampeneinheit beim Einsetzen gut fest, weil sie schwer ist (ca. 2,9 kg). Fallenlassen der Lampe kann zu einer Verletzung führen.
• Achten Sie darauf, dass Sie nicht den Lüfter oder den Optikblock im Inneren des Projektors berühren.
• Vergewissern Sie sich, dass sich der Lampenfreigabehebel in seiner Ausgangsstellung befindet. Anderenfalls lässt sich der Projektor nicht einschalten.

9 Ziehen Sie die in Schritt 6 gelösten vier Schrauben an, um die Lampeneinheit am Projektor zu befestigen.

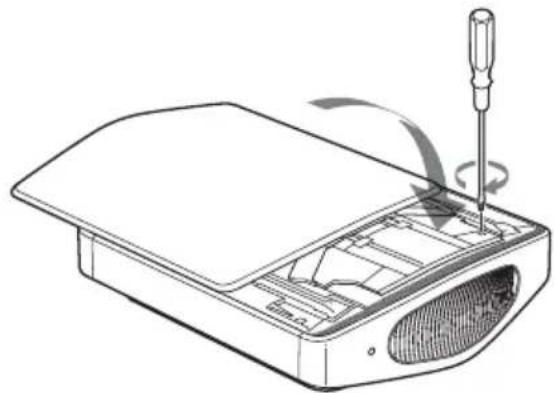

10Ziehen Sie die in Schritt 4 gelöste Schraube an, um die Lampenabdeckung zu schließen.

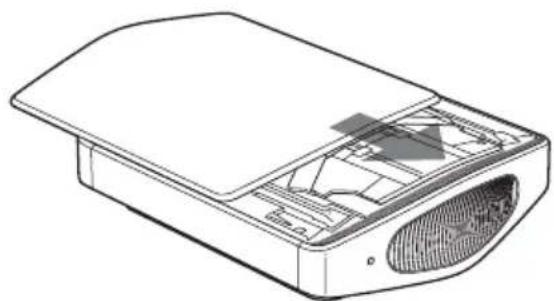

11 Schließen Sie die Deckplatte.

12 Schließen Sie das Netzkabel an, und versetzen Sie den Projektor in den Bereitschaftsmodus.

Vergewissern Sie sich, dass die Anzeige ON/STANDBY in Rot leuchtet.

13Richten Sie die Fernbedienung auf den Projektor, und drücken Sie die folgenden Tasten an der Fernbedienung in der folgenden Reihenfolge jeweils höchstens fünf Sekunden lang: RESET, ←, →, ENTER.

Vorsicht

Greifen Sie nicht in den Lampensteckplatz, und achten Sie darauf, dass keine Flüssigkeiten oder Fremdkörper in den Steckplatz eindringen, um einen elektrischen Schlag oder Brand zu vermeiden.

Hinweise

• Der Projektor lässt sich nur einschalten, wenn die Lampe vorschriftsmäßig installiert ist.
• Der Projektor lässt sich nicht einschalten, wenn die Deckplatte und die Lampenabdeckung nicht einwandfrei geschlossen sind.

Spezifikationen

Abmessungen 285,6 mm × 142,1 mm × 141,1 mm (B/H/T)

Gewicht 2,9 kg

Mitgeliefertes Zubehör

Bedienungsanleitung (1)

Luftfilter

Info zum Luftfilter

Ersetzen Sie bei jedem Lampenwechsel auch den Luftfilter unverzüglich durch einen neuen.

Auswechseln des Luftfilters

Hinweis

Achten Sie beim Entfernen des Luftfilters vom Projektor darauf, dass weder Staub noch Fremdkörper in den Projektor gelangen.

Die nachstehenden Abbildungen zeigen das Auswechseln des Luftfilters beim auf dem Boden oder auf einem Tisch stehenden Projektor.

Lassen Sie beim Luftfilterwechsel besondere Vorsicht walten, wenn der Projektor an der Decke montiert ist.

1 Schalten Sie den Projektor aus, und ziehen Sie das Netzkabel ab.
2 Legen Sie eine Schutzfolie (Tuch) unter den Projektor, und drehen Sie den Projektor um.

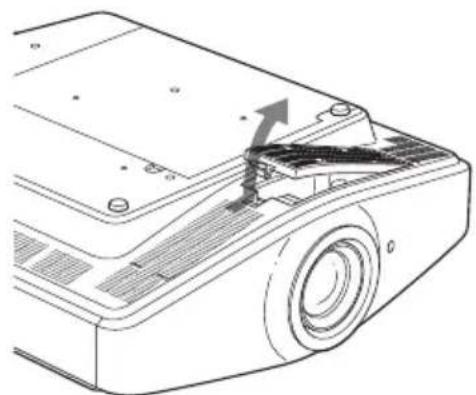

3 Entfernen Sie den Filterhalter.

Wenn die Luftfilterabdeckung bei Deckenmontage des Projektors angebracht worden ist, entfernen Sie diese Luftfilterabdeckung, bevor Sie den Filterhalter abnehmen.

4 Entfernen Sie den Luftfilter.

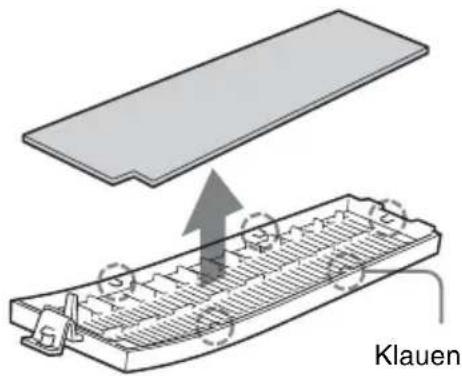

5 Bringen Sie den neuen Luftfilter so an, dass er von den Klauen (5 Positionen) am Filterhalter gehalten wird.

6 Bringen Sie den Filterhalter an.

Hinweis

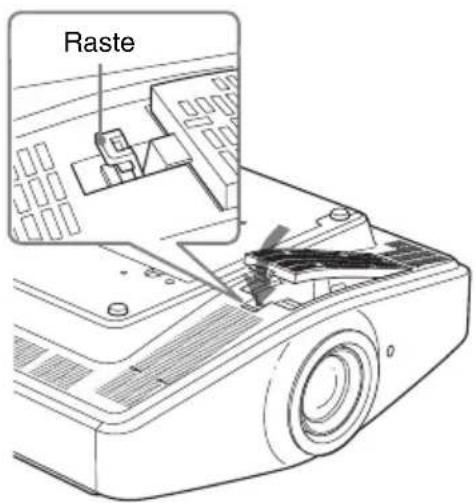

Bringen Sie den Filterhalter einwandfrei an, indem Sie auf die Raste drücken, bis ein Klicken zu hören ist. Der Projektor lässt sich nur einschalten, wenn der Luftfilterhalter einwandfrei geschlossen ist.
